Спосіб виплавлення сталі в електродуговій печі та електродугова піч для його здійснення

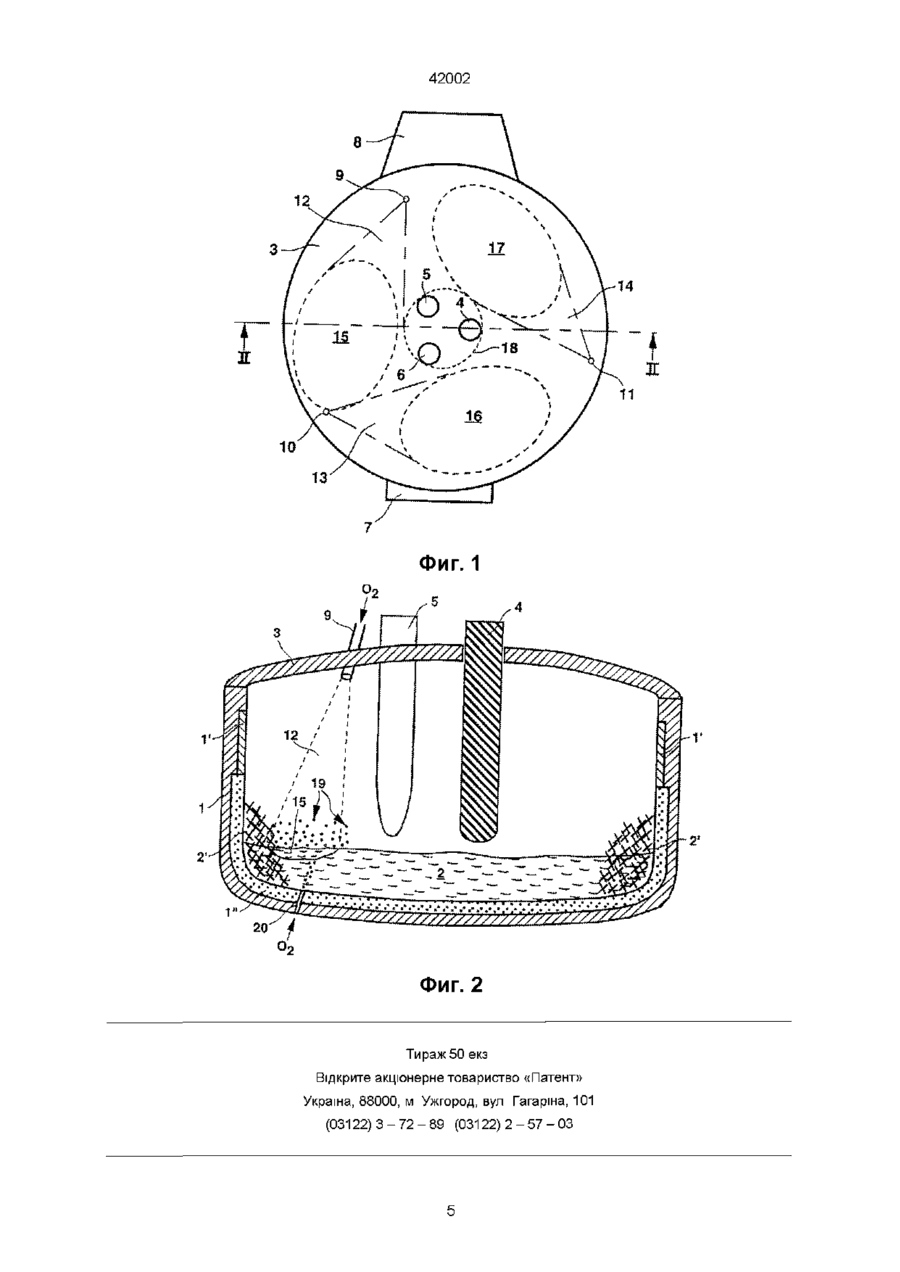

1 Способ выплавки стали в электродуговой печи, включающий заполнение расплавленным металлом шахты, имеющей охватывающий ее свод, в котором установлены один или несколько электродов, вписанных в воображаемый цилиндр, образование в шахте ванны расплавленной стали, вдувание в шахту из верхней части печи обогащенного кислородом газа в виде струй в направлении к поверхности ванны расплавленной стали таким образом, чтобы зоны удара указанных струй о поверхность ванны расплавленной стали не охватывали бы электрод или воображаемый цилиндр, отличающийся тем, что струи обогащенного кислородом газа вдувают с малой глубиной их проникновения в ванну расплавленной стали 2 Способ по п 1, отличающийся тем, что струи обогащенного кислородом газа вдувают в шахту из свода печи 3 Способ по п 1, отличающийся тем, что глубина проникновения струи обогащенного кислородом газа в ванну расплавленной стали составляет приблизительно 5 см 4 Способ по любому из пп 1-3, отличающийся тем, что дополнительно вдувают нейтральный или окислительный газ через подину печи вертикально над зонами удара струй обогащенного кислородом газа о поверхность ванны расплавленной стали 5 Способ по любому из пп 1-4, отличающийся тем, что в верхней части печи поддерживают атмосферу, состоящую, по существу, из двуокиси углерода 6 Электродуговая сталеплавильная печь, содержащая шахту, предназначенную для размещения в ней расплавленной стали, свод, охватывающий шахту, в котором установлены один или несколько электродов, вписанных в воображаемый цилиндр, и размещенные в верхней части печи фурмы для вдувания в шахту струй обогащенного кислородом газа в направлении поверхности ванны расплавленной стали, при этом зоны удара указанных струй о поверхность ванны расплавленной стали не охватывают электрод или воображаемый цилиндр, отличающаяся тем, что фурмы установлены в своде печи 7 Электродуговая сталеплавильная печь по п 6, отличающаяся тем, что она дополнительно содержит средства для вдувания нейтрального или окислительного газа через подину печи, при этом указанные средства размещены вертикально над зонами удара струй обогащенного кислородом газа о поверхность ванны расплавленной стали Изобретение относится к способу выплавки стали в электродуговых печах Точнее, оно относится к способу вдувания в камеру печи газообразного кислорода, который призван способствовать ускорению плавки лома и осуществлению полного сгорания углеродсодержащих газов, отходящих от жидкой металлической ванны Электродуговые сталеплавильные печи служат для плавки железосодержащего сырья (лом, чугун или предварительно восстановленная же лезная руда), предназначенного для образования жидкой стальной ванны, а также для осуществления по меньшей мере первых стадий регулирования состава этой стали перед ее разливкой В случае печей, питаемых переменным током, подвод энергии, необходимой для плавки и затем для регулирования температуры металлической шихты, осуществляется большей частью посредством электрической дуги, образуемой между ванной и тремя графитовыми электродами, проходящими (21)96124630 (22)08 03 1996 (24)15 10 2001 (31)95 02918 (32)14 03 1995 (33) FR (86) PCT/FR96/00365, 08 03 1996 (46) 15 10 2001, Бюл № 9, 2001 р (72) Берне Тьєрі, FR, Дестанн ФІЛІПП, FR, РотЖанЛюк, FR (73) ЮЗІНОР, FR (56)1 RU 2025499 С1, 30 12 1994 2 US 5375139 А, 20 12 1994 3 ЕР 0630977 А, 28 12 1994 ВШ О о о 42002 через свод, охватывающий шахту печи, и размещенными над ванной В случае печей, питаемых постоянным током, ток циркулирует между по меньшей мере одним графитовым электродом, опущенным из свода, и по меньшей мере одним электродом, размещенным в подине печи и соприкасающимся с ванной В настоящее время все чаще стремятся заменить часть подводимой электроэнергии или добавлять к ней энергию от источников ископаемого происхождения, т е энергию, получаемую за счет сжигания газообразным кислородом углерода, содержащегося исходно в твердой шихте, а также и углеродсодержащих материалов, специально добавляемых в твердую шихту и/или жидкую ванну Известно также обеспечение сжигания лома посредством кислородных, мазутных горелок или горелок на природном газе В целом, этот подвод энергии ископаемого происхождения может составлять от 25 до 50% суммарной потенциальной энергии, подводимой во время плавления и подготовки шихты Последовательные реакции полного сгорания углерода, благодаря которым осуществляется подвод энергии от кислорода, записываются следующим образом С + 1/2О2 -» СО ДН = 1,35 квт ч/кг углерода 25°С 25°С 1600°С и СО + 1/2О2 -» СО2 АН = 6 квт ч/кг углерода 1600°С 25°С 1600°С Эту реакцию окисления СО в СО2, которую обычно четко определяют термином "дожигание СО", теоретически дает наибольший подвод энергии для металлической шихты Но на практике часто лишь небольшая часть имеющегося углерода полностью сгорает до СО2 в непосредственной близости от твердого или жидкого металла Обезуглероживание жидкой стали, происходит ли оно естественным путем или вследствие вдувания кислорода в металлическую ванну, приводит к образованию СО, который при выходе из ванны не находит достаточно благоприятных условий для своего полного окисления в СО2 По существу, это окисление происходит в значительной степени лишь в верхней части печи, когда СО входит в контакт с воздухом, проникающим в печь неконтролируемо через отверстия печи и зазоры, разделяющие свод и верхний край шахты, на который он опирается Предпочтительная зона дожигания СО таким образом слишком удалена от металлической шихты, а температура горения слишком низкая для того, чтобы это дожигание в значительной степени способствовало нагреванию лома при плавке или нагреванию ванны жидкого металла В Европейском патенте ЕР 0257450 раскрыто размещение кислородных фурм в боковой стенке печи (над уровнем жидкой ванны) для усиления дожигания СО в СО2 Эти фурмы наклонены под углом 30-60° по отношению к вертикали и направляют струи кислорода по касательной к воображаемому цилиндру, определяемому либо самим электродом в том случае, если печь является одноэлектродной печью, либо цилиндром, в который вписываются электроды в случае трехэлектрод ной печи Они обслуживают наиболее холодные зоны печи, в которых плавка лома наиболее медленная Опыт показывает однако, что эффективность такого оборудования не оптимальна Наиболее близким к предлагаемому изобретению - способу - по технической сущности и достигаемому результату является способ выплавки стали в электрод у го вой печи, включающий заполнение расплавленным металлом шахты, имеющей охватывающий ее свод, в котором установлены один или несколько электродов, вписанных в воображаемый цилиндр, образование в шахте ванны расплавленной стали, вдувание в шахту из верхней части печи обогащенного кислородом газа в виде струй в направлении к поверхности ванны расплавленной стали таким образом, чтобы зоны удара указанных струй о поверхность ванны расплавленной стали не охватывали бы электрод или воображаемый цилиндр (Российский патент № 2025499, МПК 5 С12С 5/52, 30 12 1994) Недостатком описанного способа является то, что происходит неполное дожигание СО, получаемого в печи, в СО2, в результате чего получаемая от этого дожигания теплота используется неэффективно Наиболее близким к предлагаемому изобретению - электродуговой печи - по технической сущности и достигаемому результату является электродуговая печь, содержащая шахту, предназначенную для размещения в ней расплавленной стали, свод, охватывающий шахту, в котором установлены один или несколько электродов, вписанных в воображаемый цилиндр, и размещенные в верхней части печи фурмы для вдувания в шахту струй обогащенного кислородом газа в направлении поверхности ванны расплавленной стали При этом зоны удара указанных струй о поверхность ванны расплавленной стали не охватывает электрод или воображаемый цилиндр (Российский патент № 2025499, МПК 5 С21С 5/52, 30 12 1994) Недостатком описанной электрод у го вой печи является то, что получаемый в этой печи СО не полностью дожигается СО2, в результате чего получаемая от этого дожигания теплота используется неэффективно В основу настоящего изобретения положена задача разработки эффективного способа для осуществления по возможности полного дожигания СО, получаемого в печи, в СО2, в результате чего получаемая от этого дожигания теплота наиболее эффективно использовалась бы для нагревания жидкой металлической ванны Эта задача решается в способе выплавки стали в электрод у го вой печи, который, как известный способ, включает операции заполнения расплавленным металлом шахты, имеющей охватывающий ее свод, в котором установлены один или несколько элекгродов, вписанных в воображаемый цилиндр, образования в шахте ванны расплавленной стали, вдувания в шахту из верхней части печи обогащенного кислородом газа в виде струй в направлении к поверхности ванны расплавленной стали таким образом, чтобы зоны удара указанных струй о поверхность ванны расплавленной стали не охватывали бы электрод или воображаемый цилиндр, а, согласно изобретению, струи обогащенного кислородом газа вдувают с 42002 малой глубиной их проникновения в ванну расплавленной стали Особенностью предложенного способа является и то, что струи обогащенного кислородом газа вдувают в шахту из свода печи Особенностью предложенного способа является и то, что глубина проникновения струи обогащенного кислородом газа в ванну расплавленной стали составляет приблизительно 5 см Особенностью предложенного способа является также то, что дополнительно вдувают нейтральный или окислительный газ через подину печи вертикально над зонами удара струй обогащенного кислородом газа о поверхность ванны расплавленной стали Особенностью предложенного способа является и то, что в верхней части печи поддерживают атмосферу, состоящую, по существу, из двуокиси углерода Поставленная задача решается и с помощью электрод у го вой сталеплавильной печи, которая, как и известная электродуговая сталеплавильная печь содержит шахту, предназначенную для размещения в ней расплавленной стали, свод, охватывающий шахту, в котором установлены один или несколько электродов, вписанных в воображаемый цилиндр, и размещенные в верхней части печи фурмы для вдувания в шахту струй обогащенного кислородом газа в направлении поверхности ванны расплавленной стали, при этом зоны удара указанных струй о поверхность ванны расплавленной стали не охватывает электрод или воображаемый цилиндр, а, согласно изобретению, фурмы установлены в своде печи Особенностью предлагаемой электродуговой сталеплавильной печи является и то, что она дополнительно содержит средства для вдувания нейтрального или окислительного газа через подину печи, при этом указанные средства размещены вертикально над зонами удара струй обогащенного кислородом газа о поверхность ванны расплавленной стали Как будет показано, изобретение заключается в осуществлении дожигания СО, получаемого в печи, посредством множества кислородных струй, направленных на железосодержащее сырье в ходе плавки или уже расплавленного, следя за тем однако, чтобы эти струи не вызвали бы сгорание графитовых электродов и не проникали бы слишком глубоко в жидкую металлическую ванну, по соображениям, которые будут изложены ниже Изобретение будет лучше понято из нижеследующего описания, приведенного со ссылкой на следующие прилагаемые чертежи фиг 1 схематически представляет вид сверху шахты сталеплавильной электропечи, обеспечивающей осуществление заявленного способа, фиг 2 представляет собой схематически разрез II-II на фиг 1 Сталеплавильная электро дуговая печь, схематически изображенная на фиг 1 и 2, содержит традиционную шахту 1, боковая стенка которой оборудована панелями 1' с водяным охлаждением, а нижняя часть которой футерована изнутри огнеупорами 1" Именно в этой нижней части содержится выплавляемая сталь, частично изображенная, образующая полностью жидкую ванну 2, а остальное в виде расплавленного лома 2' Шахта 1 накрыта сводом 3, через который в описываемом примере проходят три графитовых электрода 4, 5, 6, соединенные с неизображенным источником электроэнергии Шахта 1 включает также традиционно окно 7 для скачивания шлака, через которое можно периодически удалять шлак (неизображенный), находящийся над жидкой сталью 2, и отверстие 8 для выпуска жидкого металла (не изображенное на фиг 2), через которое происходит разливка жидкой стали 2 вне печи Для осуществления способа, согласно изобретению, в своде 3 размещены три фурмы 9, 10, 11 для вдувания кислорода Исходящие из них струи 12, 13, 14 кислорода, контуры которых изображены пунктирной линией, направлены сверху вниз к поверхности стальной жидкой ванны Чтобы это использование было максимально эффективным, удары струй 15, 16, 17 о ванну 2, границы которой схематически изображены пунктирной линией на фиг1, должны охватывать по возможности наибольшую часть поверхности ванны 2 Таким образом, стремятся окислить до СОг в непосредственной близости от жидкого металла 2 большую часть отходящего СО и оптимизировать таким образом передачу жидкому или твердому металлу тепловой энергии, выделяемой при этом окислении Однако необходимо, чтобы эти удары струй 15, 16, 17 не охватывали бы цилиндр 18, в который вписываются три электрода 4, 5, 6, чтобы не вызывать чрезмерное сгорание электродов 4, 5, 6 В случае печи с одним электродом удары струй 15, 16, 17 должны поддерживаться на расстоянии от самого электрода по тем же соображениям Также предпочтительно, чтобы кислородные струи 12, 13, 14 не наталкивались на огнеупорные стенки печи 1, во избежание их чрезмерного и бесполезного износа Другое фундаментальное условие для достижения удовлетворительного дожигания СО заключается в том, что струи 12, 13, 14 не должны слишком резко ударяться о ванну 2 Если бы это произошло, кислород проник бы глубоко в жидкую сталь и вызвал бы ее обезуглероживание путем образования СО, тогда как это не является его задачей (с этой целью кислород часто вдувают непосредственно в ванну 2 через фурму, встроенную в подине шахты 1) Эффективность дожигания от этого бы снижалась С другой стороны, проникновение кислородных струй 12, 13, 14 в ванну 2 вызывает выброс капель жидкой стали 19 Эти металлические брызги могут восстановить СОг до СО Эта реакция - эндотермическая, и изобретатели отметили, что это явление способствует частичному и значительному устранению явления дожигания Эти выбросы тем сильнее, чем выше глубина проникновения кислородной струи в жидкую сталь 2, и следовательно, важно, чтобы вдуваемые через фурмы 9, 10, 11 свода кислородные струи были бы относительно "мягкими" струями Опыт изобретателей показывает, что их глубина проникновения в металлическую жидкую ванну 2 не должна оптимально превышать приблизительно 5 см Эта глубина может быть оценена посредством математического моделирования В качестве примера можно назвать метод, изложенный в ста 42002 тье "A model study on jet penetration and sloping in the LD converter (Tetsu To Hagane 58 (1972) No 1, pp 76-84), в соответствии с которым глубина проникновения в жидкую сталь кислородной струи, исходящей из фурмы, выступающей из отверстия, выражается в мм через Проникновение = при 078H/cos Ae e A=63(Q/d)2/3 где Q - расход кислорода в Нм /ч, d - диаметр отверстия фурмы в мм, Н - расстояние между концом фурмы и поверхностью стальной жидкой ванны 2 в мм, Р - угол наклона фурмы к горизонтали Фурмы 9, 10, 11 могут также использоваться для резки железосодержащего сырья перед началом плавки для ее ускорения Их число должно быть достаточным для как можно более удовлетворительного охвата поверхности ванны 2, согласно вышеизложенным критериям Предпочтительно, однако, чтобы газообразные струи 12, 13, 14 были бы отделены друг от друга для достижения нормально управляемых аэродинамических условий внутри печи Как было сказано, вдувание кислорода в стальную жидкую ванну 2 практикуется иногда через подину шахты 1 по подовым фурмам 20 для способствования обезуглероживанию металла Вдувание по тем же подовым фурмам 20 неокислительного газа (азот, аргон) также оказывает благоприятное действие на кинетику обезуглероживания, а также на скорость плавки еще твердого железосодержащего сырья 2' благодаря перемешиванию жидкого металла 2, которое оно вызывает Нужно, чтобы удары кислородных струй 12, 13, 14, исходящих из фурм 9, 10, 11 свода, нависали над местами размещения подовых фурм 20, так как эти зоны образуют места предпочтительного выделения СО Но в этом случае еще более важно правильно контролировать глубину проникновения кислородных струй 12, 13, 14 в ванну 2, так как вдувание газа через подину само вызывает выбросы капель жидкого металла 19, и важно, чтобы кислород, поступающий из свода, не слишком увеличивал интенсивность этих брызг по изложенным выше причинам, что связано с необходимостью ограничения восстановления уже образовавшегося СОг До сих пор считалось, что фурмы 9, 10, 11 размещены в своде 3 печи Но возможно также, чтобы они были размещены в боковой стенке шахты 1 при сохранении геометрических и аэродинамических условий, требуемых для осуществления способа по изобретению Однако, размещение фурм в своде 3 дает преимущества, которые способствуют оптимизации применения способа по изобретению В первую очередь, по сравнению с фурмами, размещенными в боковой стенке, которые охватывали бы те же участки ванны, фурмы свода 9, 10, 11 дают струи, имеющие меньший угол наклона к вертикали Это снижает явление циркулирования по касательной к стенке имеющихся в печи газов, которое вызывает местный износ огнеупоров Также, более удобно регули ровать размеры и направления струй 12, 13, 14 так, чтобы они не ударялись бы о стенку печи или электроды 4, 5, 6 Другое преимущество заключается в том, что со струей 12, 13, 14 малого наклона, исходящей из фурмы 9, 10, 11, зона удара струи о металл в ходе плавки мало изменяется по мере плавления лома, и что их высота в печи снижается Струя с большим углом наклона, исходящая из фурмы стенки была бы чувствительна к этим колебаниям высоты, и не было бы уверенности в том, что конец пламени, выходящего из фурмы, действительно находится в постоянном контакте с металлом Однако, именно этот конец является наиболее горячим местом струи, и его контакт с металлом является важным условием для оптимизации теплопередачи Таким образом, эта оптимизация более удобна при фурмах 9, 10, 11 свода, чем с фурмами стенки С другой стороны, снижается интенсивность выбросов шлака, так как близкая к вертикали струя стремится оттолкнуть шлак, с которым она сталкивается, а не выбрасывать его в направлении стенок печи Износ огнеупоров, которыми футерована печь, также, следовательно, по той же причине более низкий с фурмами 9, 10, 11 свода, чем с фурмами стенки Наконец, и особенно по тем же причинам, связанным с меньшим углом наклона кислородной струи по отношению к вертикали, выбросы металла из зоны удара струи о жидкий металл также снижены за счет размещения фурм в своде 3, а не в боковой стенке шахты 1 печи И было показано, что эти выбросы, стремящиеся восстановить уже образовавшийся СОг, наносили большой вред процессу дожигания СО Есть смысл в том, чтобы в верхних слоях атмосферы печи находился бы большей частью СОг, а присутствие кислорода было бы здесь по возможности в ограниченных по числу и протяженности зонах для предотвращения того, чтобы кислород, который призван служить для дожигания, не отсасывался бы установкой для улавливания отходящих газов сгорания Предпочтительно, нужно, чтобы кислородные струи не были бы слишком многочисленными (например, три) и чтобы фурмы придавали им коническую форму с довольно большим углом раствора для максимизации поверхности ванны, охватываемой их ударами В варианте, вместо чистого кислорода, возможно использовать сильно подогретый воздух или же вообще обогащенный кислородом газ, главное, чтобы он обеспечивал высокую температуру пламени (порядка 2000°С) при сгорании СО Со способом по изобретению возможно, следовательно, наиболее эффективно использовать вдуваемый в печь кислород для дожигания образовавшегося СО Это может привести, по выбору оператора, по сравнению с известным уровнем, либо к сокращению продолжительности выплавки при постоянных добавках электроэнергии, углерода и кислорода, поскольку необходимые для стали температуры достигаются быстрее, либо к снижению подаваемой электроэнергии и количеств кислорода, и углерода, вводимых в печь, при сохранении обычной продолжительности выплавки 42002 12 10 13 Фиг. 1 1' Фиг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
