Багатоканальний роз’ємний світловодний з’єднувач

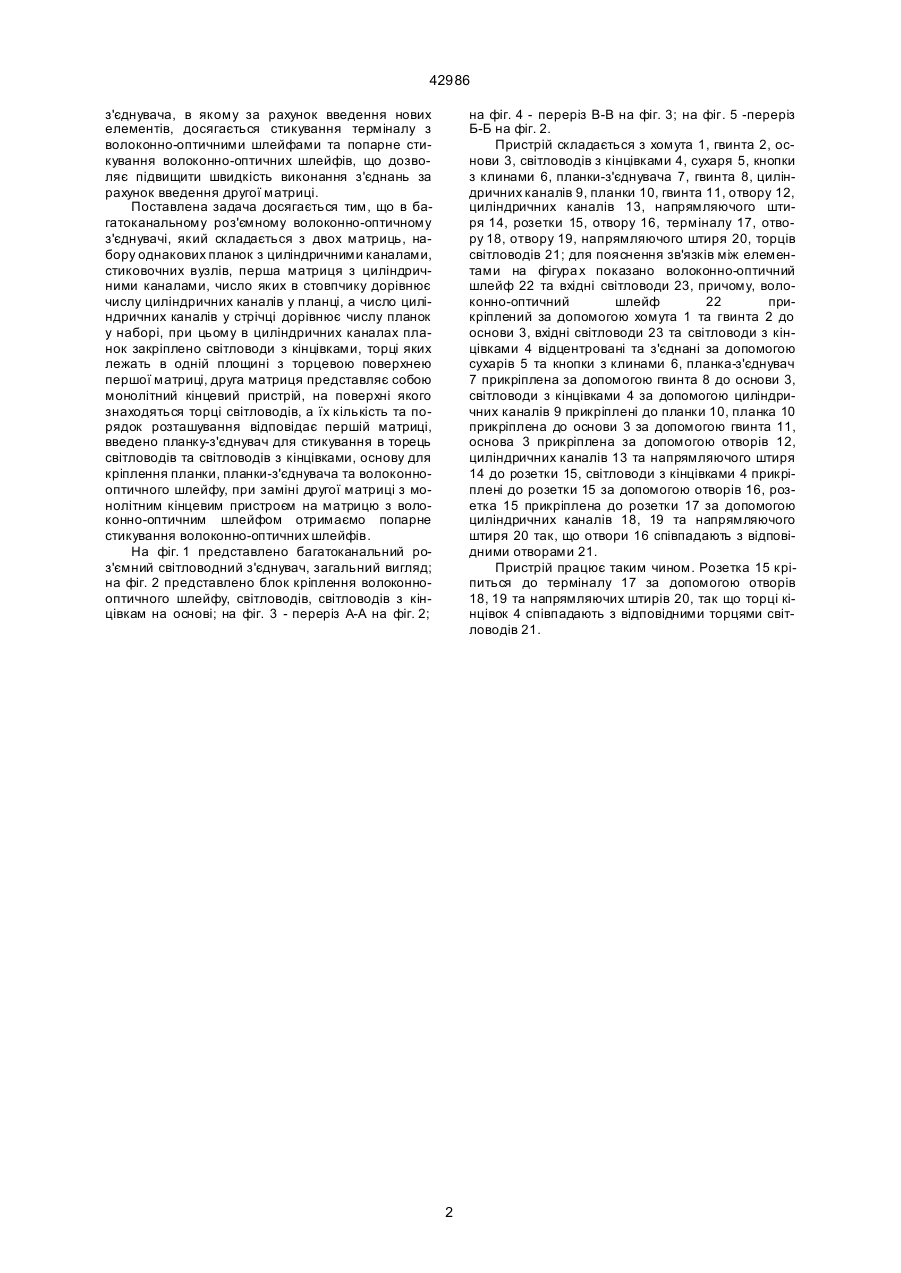

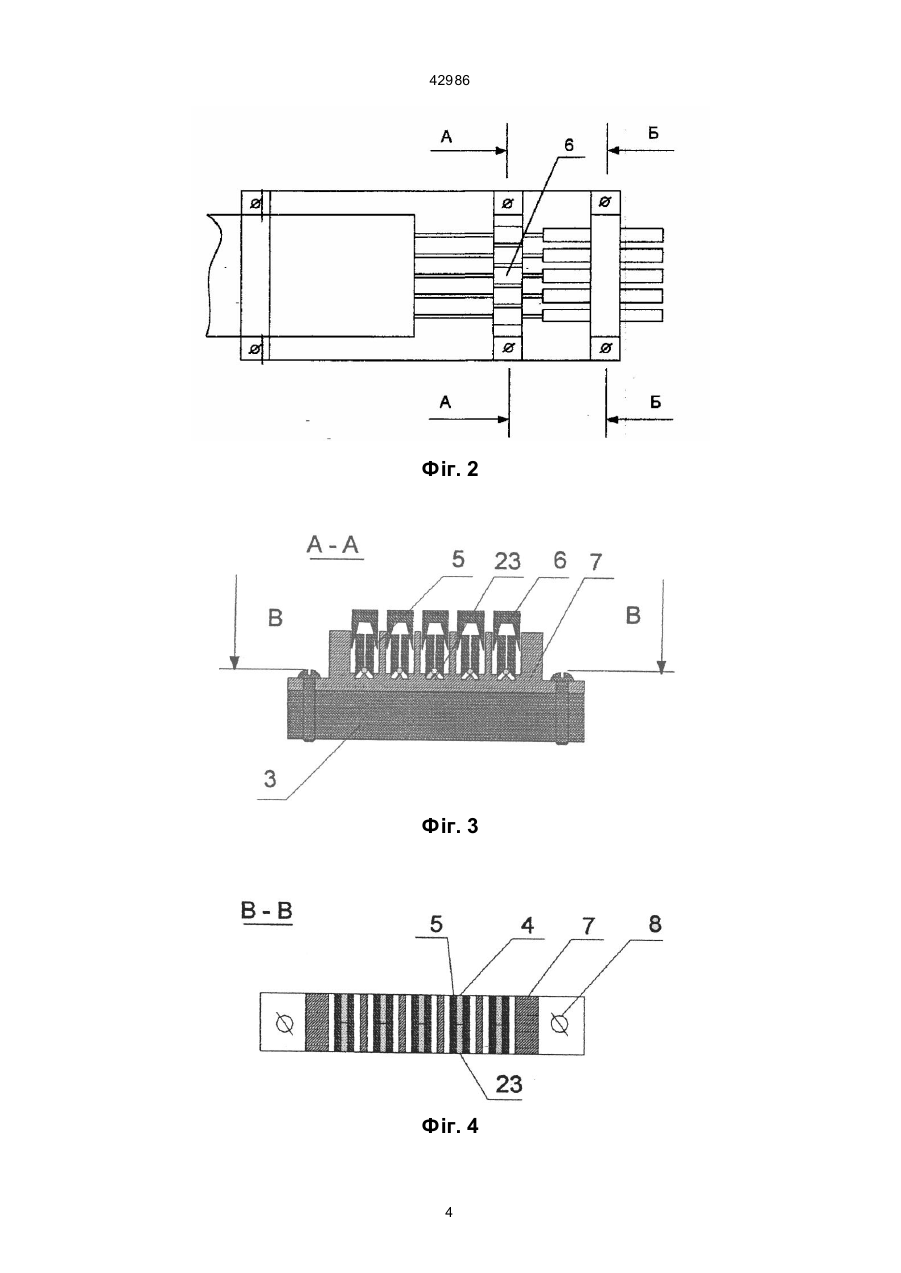

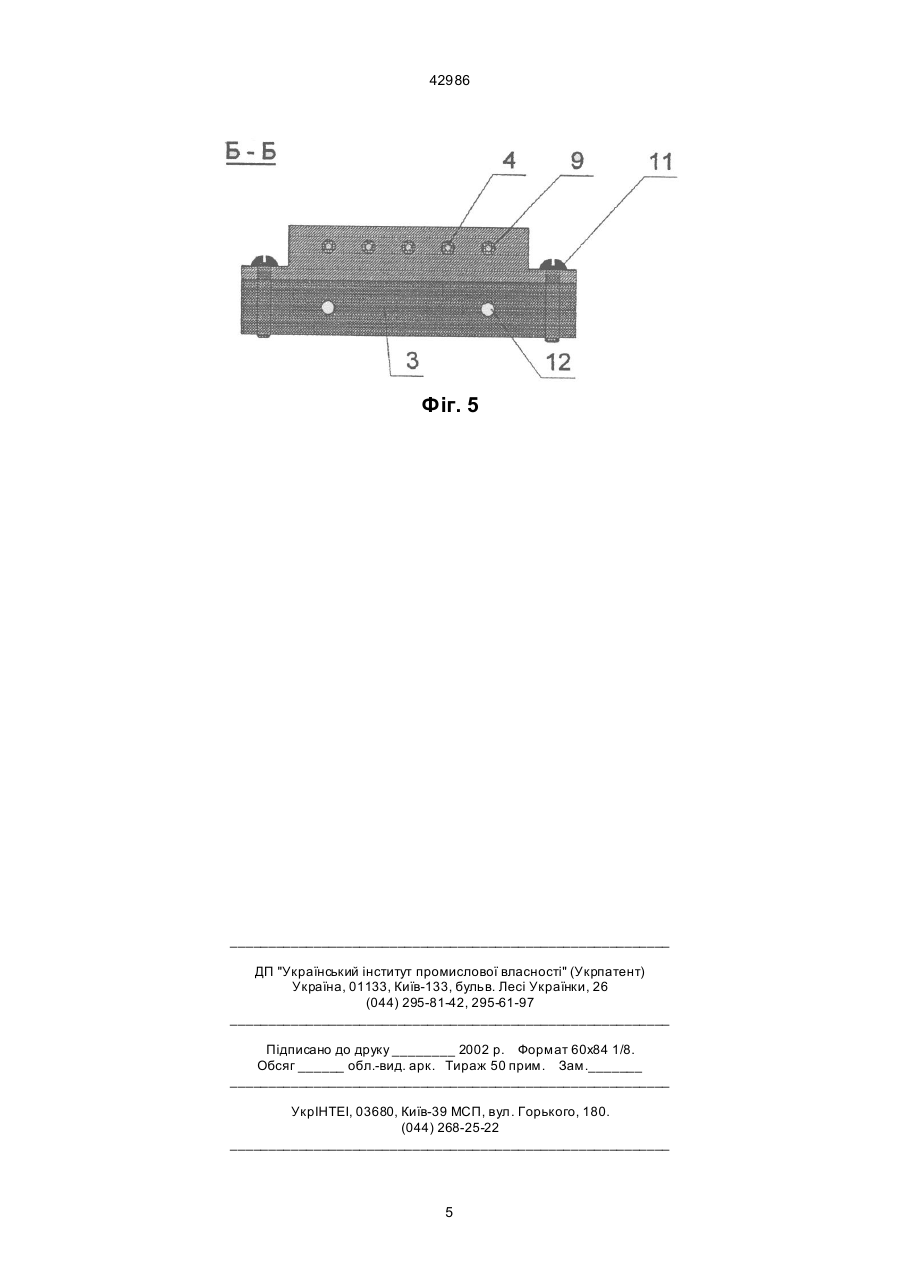

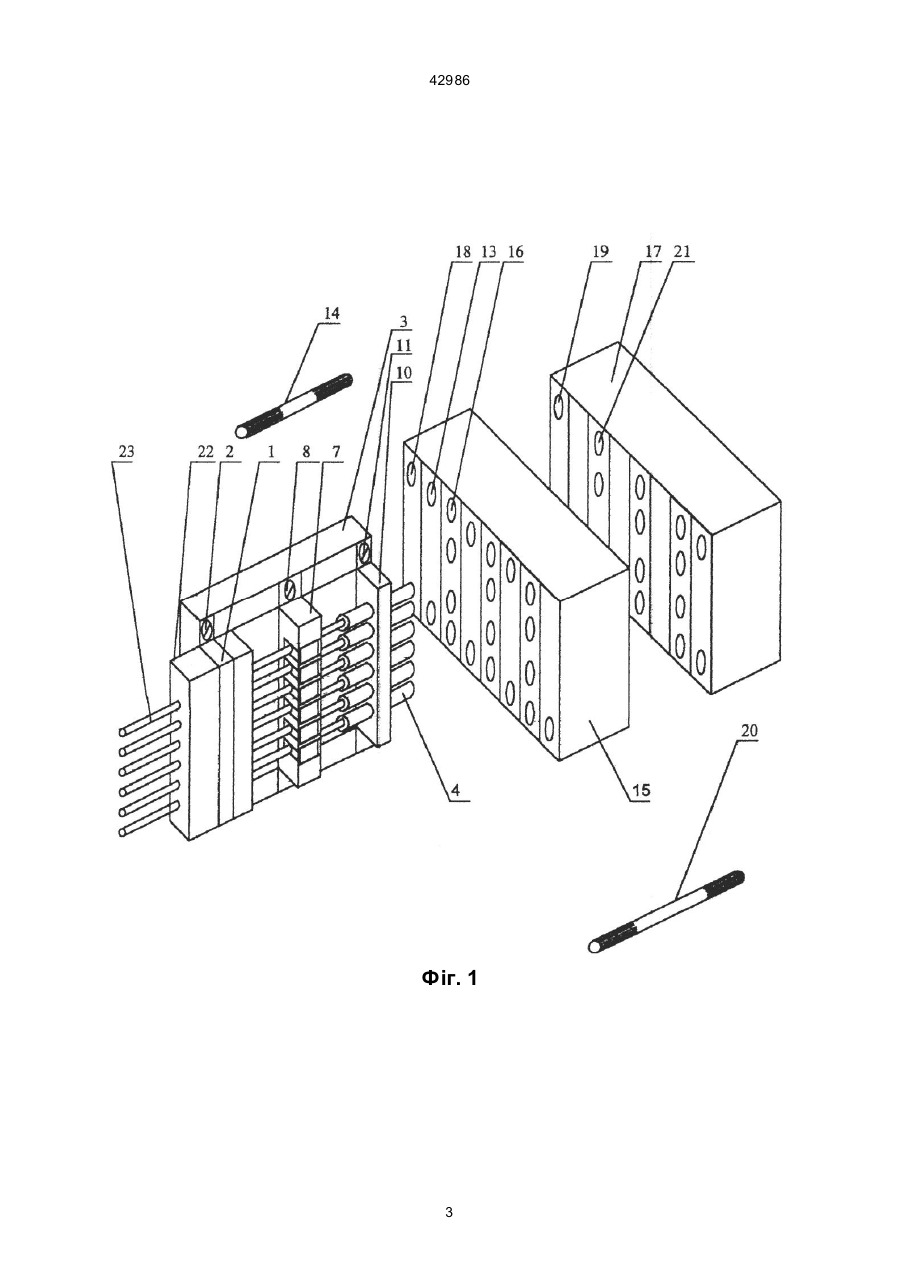

Багатоканальний роз'ємний світловодний з'єднувач, який складається з двох матриць, набору однакових планок з циліндричними каналами, стикувальних вузлів, перша матриця з циліндричними каналами, число яких в стовпчику дорівнює числу циліндричних каналів у планці, а число цилі 42986 з'єднувача, в якому за рахунок введення нових елементів, досягається стикування терміналу з волоконно-оптичними шлейфами та попарне стикування волоконно-оптичних шлейфів, що дозволяє підвищити швидкість виконання з'єднань за рахунок введення другої матриці. Поставлена задача досягається тим, що в багатоканальному роз'ємному волоконно-оптичному з'єднувачі, який складається з двох матриць, набору однакових планок з циліндричними каналами, стиковочних вузлів, перша матриця з циліндричними каналами, число яких в стовпчику дорівнює числу циліндричних каналів у планці, а число циліндричних каналів у стрічці дорівнює числу планок у наборі, при цьому в циліндричних каналах планок закріплено світловоди з кінцівками, торці яких лежать в одній площині з торцевою поверхнею першої матриці, друга матриця представляє собою монолітний кінцевий пристрій, на поверхні якого знаходяться торці світловодів, а їх кількість та порядок розташування відповідає першій матриці, введено планку-з'єднувач для стикування в торець світловодів та світловодів з кінцівками, основу для кріплення планки, планки-з'єднувача та волоконнооптичного шлейфу, при заміні другої матриці з монолітним кінцевим пристроєм на матрицю з волоконно-оптичним шлейфом отримаємо попарне стикування волоконно-оптичних шлейфів. На фіг. 1 представлено багатоканальний роз'ємний світловодний з'єднувач, загальний вигляд; на фіг. 2 представлено блок кріплення волоконнооптичного шлейфу, світловодів, світловодів з кінцівкам на основі; на фіг. 3 - переріз А-А на фіг. 2; на фіг. 4 - переріз В-В на фіг. 3; на фіг. 5 -переріз Б-Б на фіг. 2. Пристрій складається з хомута 1, гвинта 2, основи 3, світловодів з кінцівками 4, сухаря 5, кнопки з клинами 6, планки-з'єднувача 7, гвинта 8, циліндричних каналів 9, планки 10, гвинта 11, отвору 12, циліндричних каналів 13, напрямляючого штиря 14, розетки 15, отвору 16, терміналу 17, отвору 18, oтвору 19, напрямляючого штиря 20, торців світловодів 21; для пояснення зв'язків між елементами на фігура х показано волоконно-оптичний шлейф 22 та вхідні світловоди 23, причому, волоконно-оптичний шлейф 22 прикріплений за допомогою хомута 1 та гвинта 2 до основи 3, вхідні світловоди 23 та світловоди з кінцівками 4 відцентровані та з'єднані за допомогою сухарів 5 та кнопки з клинами 6, планка-з'єднувач 7 прикріплена за допомогою гвинта 8 до основи 3, світловоди з кінцівками 4 за допомогою циліндричних каналів 9 прикріплені до планки 10, планка 10 прикріплена до основи 3 за допомогою гвинта 11, основа 3 прикріплена за допомогою отворів 12, циліндричних каналів 13 та напрямляючого штиря 14 до розетки 15, світловоди з кінцівками 4 прикріплені до розетки 15 за допомогою отворів 16, розетка 15 прикріплена до розетки 17 за допомогою циліндричних каналів 18, 19 та напрямляючого штиря 20 так, що отвори 16 співпадають з відповідними отворами 21. Пристрій працює таким чином. Розетка 15 кріпиться до терміналу 17 за допомогою отворів 18, 19 та напрямляючих штирів 20, так що торці кінцівок 4 співпадають з відповідними торцями світловодів 21. 2 42986 Фіг. 1 3 42986 Фіг. 2 Фіг. 3 Фіг. 4 4 42986 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 5
