Насос ручний гідравлічний

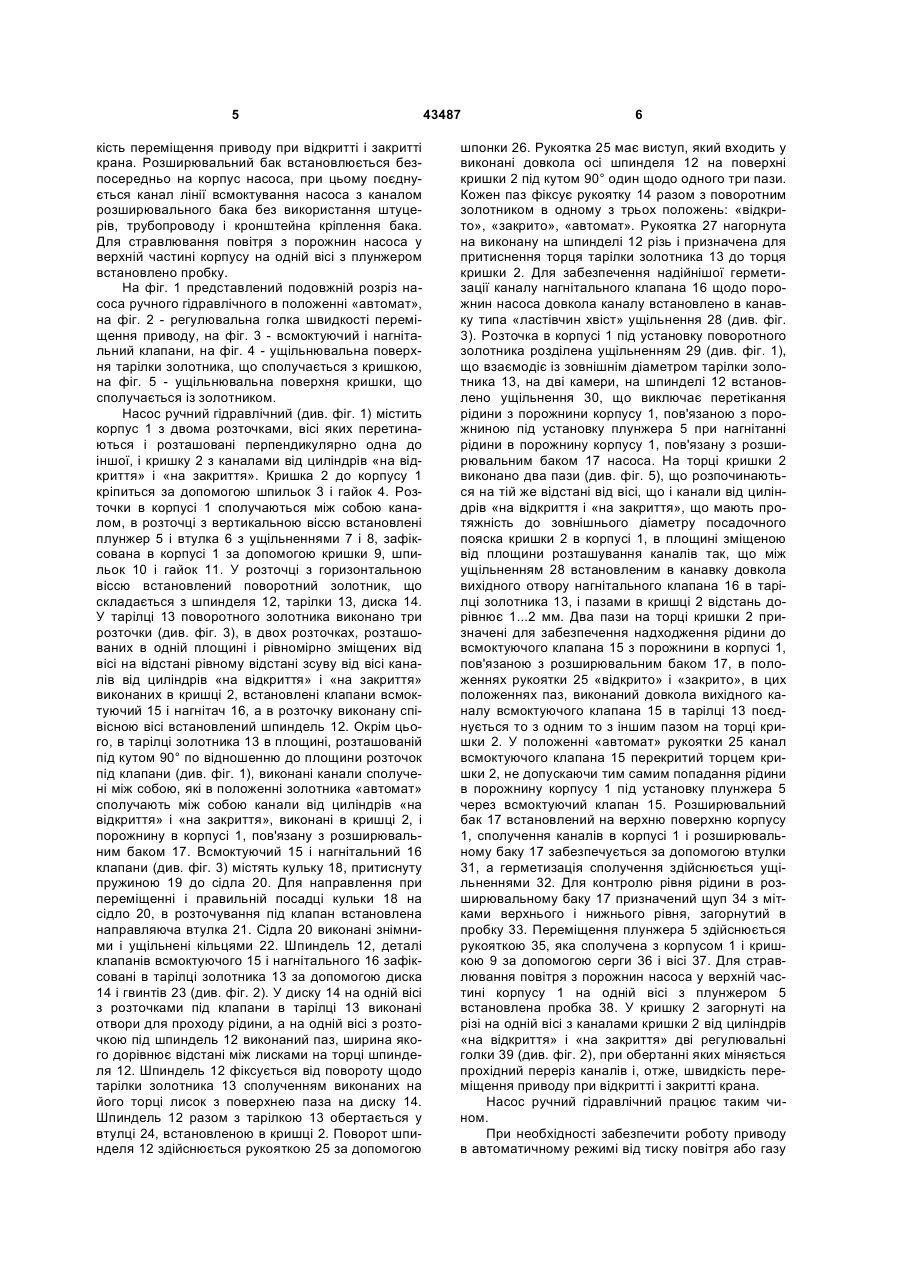

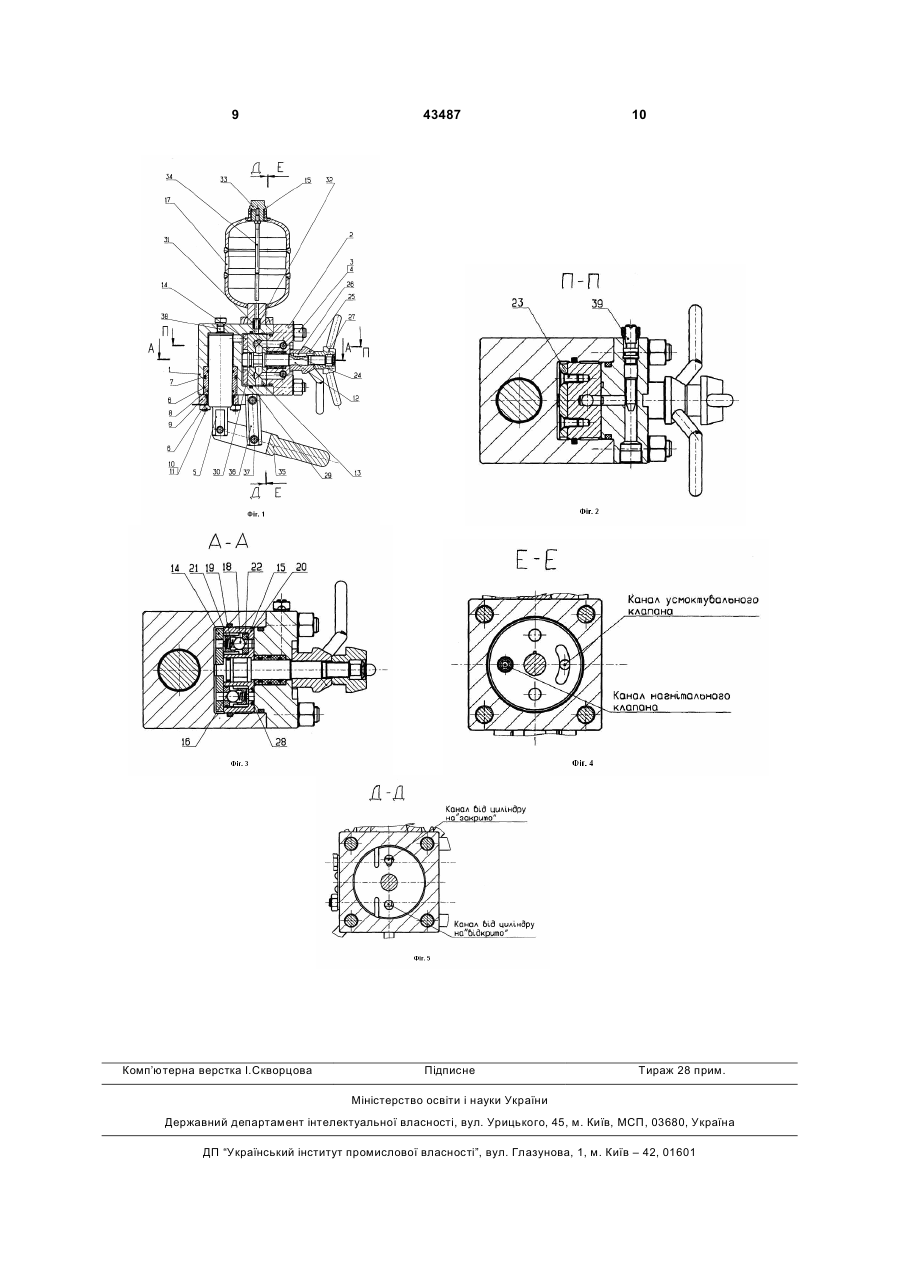

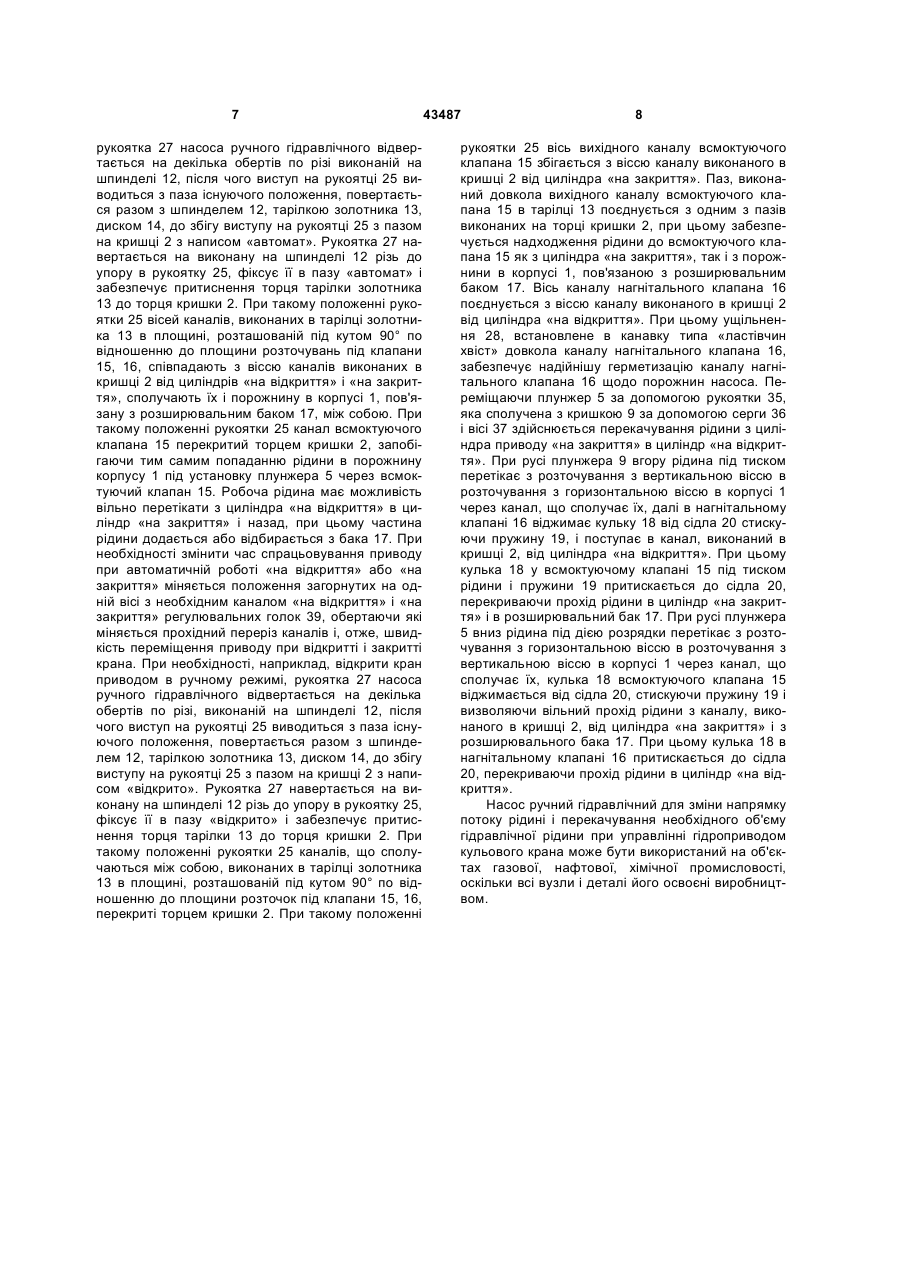

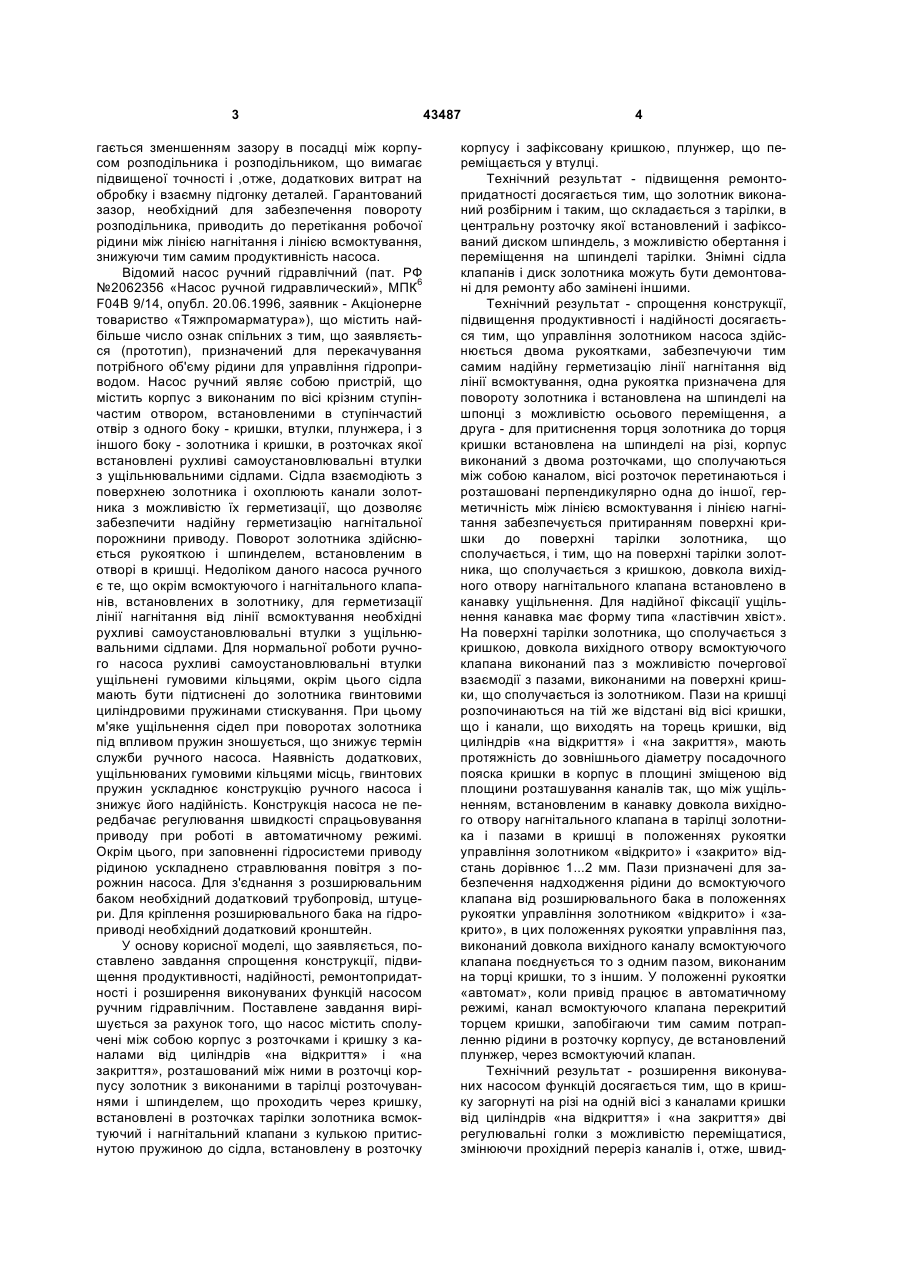

1. Насос ручний гідравлічний, що містить сполучені між собою корпус з розточками і кришку з каналами від циліндрів "на відкриття" і "на закриття", розташований між ними в розточці корпусу золотник з виконаними в тарілці золотника розточками і шпинделем, що проходить через кришку, встановлені в розточках тарілки золотника всмоктуючий і нагнітальний клапани з кулькою, притиснутою пружиною до сідла, встановлену в розточку корпусу і зафіксовану кришкою втулку, плунжер, що переміщається у втулці, який відрізняється тим, що шпиндель встановлений в розточку тарілки золотника і зафіксований сполученим з тарілкою диском з можливістю обертання і переміщення шпинделем тарілки, оснащений двома рукоятками для керування тарілкою золотника насоса, корпус виконаний з двома розточками, на сполученій з кришкою поверхні тарілки золотника довкола вихідного отвору нагнітального клапана встановлено в канавку ущільнення, на сполученій з кришкою поверхні тарілки золотника довкола вихідного отвору всмоктуючого клапана виконаний паз з можливістю почергової взаємодії з пазами, виконаними на сполученій із золотником поверхні кришки, на одній осі з каналами кришки від цилін U 2 (11) 1 3 гається зменшенням зазору в посадці між корпусом розподільника і розподільником, що вимагає підвищеної точності і ,отже, додаткових витрат на обробку і взаємну підгонку деталей. Гарантований зазор, необхідний для забезпечення повороту розподільника, приводить до перетікання робочої рідини між лінією нагнітання і лінією всмоктування, знижуючи тим самим продуктивність насоса. Відомий насос ручний гідравлічний (пат. РФ №2062356 «Насос ручной гидравлический», МПК6 F04B 9/14, опубл. 20.06.1996, заявник - Акціонерне товариство «Тяжпромарматура»), що містить найбільше число ознак спільних з тим, що заявляється (прототип), призначений для перекачування потрібного об'єму рідини для управління гідроприводом. Насос ручний являє собою пристрій, що містить корпус з виконаним по вісі крізним ступінчастим отвором, встановленими в ступінчастий отвір з одного боку - кришки, втулки, плунжера, і з іншого боку - золотника і кришки, в розточках якої встановлені рухливі самоустановлювальні втулки з ущільнювальними сідлами. Сідла взаємодіють з поверхнею золотника і охоплюють канали золотника з можливістю їх герметизації, що дозволяє забезпечити надійну герметизацію нагнітальної порожнини приводу. Поворот золотника здійснюється рукояткою і шпинделем, встановленим в отворі в кришці. Недоліком даного насоса ручного є те, що окрім всмоктуючого і нагнітального клапанів, встановлених в золотнику, для герметизації лінії нагнітання від лінії всмоктування необхідні рухливі самоустановлювальні втулки з ущільнювальними сідлами. Для нормальної роботи ручного насоса рухливі самоустановлювальні втулки ущільнені гумовими кільцями, окрім цього сідла мають бути підтиснені до золотника гвинтовими циліндровими пружинами стискування. При цьому м'яке ущільнення сідел при поворотах золотника під впливом пружин зношується, що знижує термін служби ручного насоса. Наявність додаткових, ущільнюваних гумовими кільцями місць, гвинтових пружин ускладнює конструкцію ручного насоса і знижує його надійність. Конструкція насоса не передбачає регулювання швидкості спрацьовування приводу при роботі в автоматичному режимі. Окрім цього, при заповненні гідросистеми приводу рідиною ускладнено стравлювання повітря з порожнин насоса. Для з'єднання з розширювальним баком необхідний додатковий трубопровід, штуцери. Для кріплення розширювального бака на гідроприводі необхідний додатковий кронштейн. У основу корисної моделі, що заявляється, поставлено завдання спрощення конструкції, підвищення продуктивності, надійності, ремонтопридатності і розширення виконуваних функцій насосом ручним гідравлічним. Поставлене завдання вирішується за рахунок того, що насос містить сполучені між собою корпус з розточками і кришку з каналами від циліндрів «на відкриття» і «на закриття», розташований між ними в розточці корпусу золотник з виконаними в тарілці розточуваннями і шпинделем, що проходить через кришку, встановлені в розточках тарілки золотника всмоктуючий і нагнітальний клапани з кулькою притиснутою пружиною до сідла, встановлену в розточку 43487 4 корпусу і зафіксовану кришкою, плунжер, що переміщається у втулці. Технічний результат - підвищення ремонтопридатності досягається тим, що золотник виконаний розбірним і таким, що складається з тарілки, в центральну розточку якої встановлений і зафіксований диском шпиндель, з можливістю обертання і переміщення на шпинделі тарілки. Знімні сідла клапанів і диск золотника можуть бути демонтовані для ремонту або замінені іншими. Технічний результат - спрощення конструкції, підвищення продуктивності і надійності досягається тим, що управління золотником насоса здійснюється двома рукоятками, забезпечуючи тим самим надійну герметизацію лінії нагнітання від лінії всмоктування, одна рукоятка призначена для повороту золотника і встановлена на шпинделі на шпонці з можливістю осьового переміщення, а друга - для притиснення торця золотника до торця кришки встановлена на шпинделі на різі, корпус виконаний з двома розточками, що сполучаються між собою каналом, вісі розточок перетинаються і розташовані перпендикулярно одна до іншої, герметичність між лінією всмоктування і лінією нагнітання забезпечується притиранням поверхні кришки до поверхні тарілки золотника, що сполучається, і тим, що на поверхні тарілки золотника, що сполучається з кришкою, довкола вихідного отвору нагнітального клапана встановлено в канавку ущільнення. Для надійної фіксації ущільнення канавка має форму типа «ластівчин хвіст». На поверхні тарілки золотника, що сполучається з кришкою, довкола вихідного отвору всмоктуючого клапана виконаний паз з можливістю почергової взаємодії з пазами, виконаними на поверхні кришки, що сполучається із золотником. Пази на кришці розпочинаються на тій же відстані від вісі кришки, що і канали, що виходять на торець кришки, від циліндрів «на відкриття» і «на закриття», мають протяжність до зовнішнього діаметру посадочного пояска кришки в корпус в площині зміщеною від площини розташування каналів так, що між ущільненням, встановленим в канавку довкола вихідного отвору нагнітального клапана в тарілці золотника і пазами в кришці в положеннях рукоятки управління золотником «відкрито» і «закрито» відстань дорівнює 1...2 мм. Пази призначені для забезпечення надходження рідини до всмоктуючого клапана від розширювального бака в положеннях рукоятки управління золотником «відкрито» і «закрито», в цих положеннях рукоятки управління паз, виконаний довкола вихідного каналу всмоктуючого клапана поєднується то з одним пазом, виконаним на торці кришки, то з іншим. У положенні рукоятки «автомат», коли привід працює в автоматичному режимі, канал всмоктуючого клапана перекритий торцем кришки, запобігаючи тим самим потрапленню рідини в розточку корпусу, де встановлений плунжер, через всмоктуючий клапан. Технічний результат - розширення виконуваних насосом функцій досягається тим, що в кришку загорнуті на різі на одній вісі з каналами кришки від циліндрів «на відкриття» і «на закриття» дві регулювальні голки з можливістю переміщатися, змінюючи прохідний переріз каналів і, отже, швид 5 кість переміщення приводу при відкритті і закритті крана. Розширювальний бак встановлюється безпосередньо на корпус насоса, при цьому поєднується канал лінії всмоктування насоса з каналом розширювального бака без використання штуцерів, трубопроводу і кронштейна кріплення бака. Для стравлювання повітря з порожнин насоса у верхній частині корпусу на одній вісі з плунжером встановлено пробку. На фіг. 1 представлений подовжній розріз насоса ручного гідравлічного в положенні «автомат», на фіг. 2 - регулювальна голка швидкості переміщення приводу, на фіг. 3 - всмоктуючий і нагнітальний клапани, на фіг. 4 - ущільнювальна поверхня тарілки золотника, що сполучається з кришкою, на фіг. 5 - ущільнювальна поверхня кришки, що сполучається із золотником. Насос ручний гідравлічний (див. фіг. 1) містить корпус 1 з двома розточками, вісі яких перетинаються і розташовані перпендикулярно одна до іншої, і кришку 2 з каналами від циліндрів «на відкриття» і «на закриття». Кришка 2 до корпусу 1 кріпиться за допомогою шпильок 3 і гайок 4. Розточки в корпусі 1 сполучаються між собою каналом, в розточці з вертикальною віссю встановлені плунжер 5 і втулка 6 з ущільненнями 7 і 8, зафіксована в корпусі 1 за допомогою кришки 9, шпильок 10 і гайок 11. У розточці з горизонтальною віссю встановлений поворотний золотник, що складається з шпинделя 12, тарілки 13, диска 14. У тарілці 13 поворотного золотника виконано три розточки (див. фіг. 3), в двох розточках, розташованих в одній площині і рівномірно зміщених від вісі на відстані рівному відстані зсуву від вісі каналів від циліндрів «на відкриття» і «на закриття» виконаних в кришці 2, встановлені клапани всмоктуючий 15 і нагнітач 16, а в розточку виконану співісною вісі встановлений шпиндель 12. Окрім цього, в тарілці золотника 13 в площині, розташованій під кутом 90° по відношенню до площини розточок під клапани (див. фіг. 1), виконані канали сполучені між собою, які в положенні золотника «автомат» сполучають між собою канали від циліндрів «на відкриття» і «на закриття», виконані в кришці 2, і порожнину в корпусі 1, пов'язану з розширювальним баком 17. Всмоктуючий 15 і нагнітальний 16 клапани (див. фіг. 3) містять кульку 18, притиснуту пружиною 19 до сідла 20. Для направлення при переміщенні і правильній посадці кульки 18 на сідло 20, в розточування під клапан встановлена направляюча втулка 21. Сідла 20 виконані знімними і ущільнені кільцями 22. Шпиндель 12, деталі клапанів всмоктуючого 15 і нагнітального 16 зафіксовані в тарілці золотника 13 за допомогою диска 14 і гвинтів 23 (див. фіг. 2). У диску 14 на одній вісі з розточками під клапани в тарілці 13 виконані отвори для проходу рідини, а на одній вісі з розточкою під шпиндель 12 виконаний паз, ширина якого дорівнює відстані між лисками на торці шпинделя 12. Шпиндель 12 фіксується від повороту щодо тарілки золотника 13 сполученням виконаних на його торці лисок з поверхнею паза на диску 14. Шпиндель 12 разом з тарілкою 13 обертається у втулці 24, встановленою в кришці 2. Поворот шпинделя 12 здійснюється рукояткою 25 за допомогою 43487 6 шпонки 26. Рукоятка 25 має виступ, який входить у виконані довкола осі шпинделя 12 на поверхні кришки 2 під кутом 90° один щодо одного три пази. Кожен паз фіксує рукоятку 14 разом з поворотним золотником в одному з трьох положень: «відкрито», «закрито», «автомат». Рукоятка 27 нагорнута на виконану на шпинделі 12 різь і призначена для притиснення торця тарілки золотника 13 до торця кришки 2. Для забезпечення надійнішої герметизації каналу нагнітального клапана 16 щодо порожнин насоса довкола каналу встановлено в канавку типа «ластівчин хвіст» ущільнення 28 (див. фіг. 3). Розточка в корпусі 1 під установку поворотного золотника розділена ущільненням 29 (див. фіг. 1), що взаємодіє із зовнішнім діаметром тарілки золотника 13, на дві камери, на шпинделі 12 встановлено ущільнення 30, що виключає перетікання рідини з порожнини корпусу 1, пов'язаною з порожниною під установку плунжера 5 при нагнітанні рідини в порожнину корпусу 1, пов'язану з розширювальним баком 17 насоса. На торці кришки 2 виконано два пази (див. фіг. 5), що розпочинаються на тій же відстані від вісі, що і канали від циліндрів «на відкриття і «на закриття», що мають протяжність до зовнішнього діаметру посадочного пояска кришки 2 в корпусі 1, в площині зміщеною від площини розташування каналів так, що між ущільненням 28 встановленим в канавку довкола вихідного отвору нагнітального клапана 16 в тарілці золотника 13, і пазами в кришці 2 відстань дорівнює 1...2 мм. Два пази на торці кришки 2 призначені для забезпечення надходження рідини до всмоктуючого клапана 15 з порожнини в корпусі 1, пов'язаною з розширювальним баком 17, в положеннях рукоятки 25 «відкрито» і «закрито», в цих положеннях паз, виконаний довкола вихідного каналу всмоктуючого клапана 15 в тарілці 13 поєднується то з одним то з іншим пазом на торці кришки 2. У положенні «автомат» рукоятки 25 канал всмоктуючого клапана 15 перекритий торцем кришки 2, не допускаючи тим самим попадання рідини в порожнину корпусу 1 під установку плунжера 5 через всмоктуючий клапан 15. Розширювальний бак 17 встановлений на верхню поверхню корпусу 1, сполучення каналів в корпусі 1 і розширювальному баку 17 забезпечується за допомогою втулки 31, а герметизація сполучення здійснюється ущільненнями 32. Для контролю рівня рідини в розширювальному баку 17 призначений щуп 34 з мітками верхнього і нижнього рівня, загорнутий в пробку 33. Переміщення плунжера 5 здійснюється рукояткою 35, яка сполучена з корпусом 1 і кришкою 9 за допомогою серги 36 і вісі 37. Для стравлювання повітря з порожнин насоса у верхній частині корпусу 1 на одній вісі з плунжером 5 встановлена пробка 38. У кришку 2 загорнуті на різі на одній вісі з каналами кришки 2 від циліндрів «на відкриття» і «на закриття» дві регулювальні голки 39 (див. фіг. 2), при обертанні яких міняється прохідний переріз каналів і, отже, швидкість переміщення приводу при відкритті і закритті крана. Насос ручний гідравлічний працює таким чином. При необхідності забезпечити роботу приводу в автоматичному режимі від тиску повітря або газу 7 рукоятка 27 насоса ручного гідравлічного відвертається на декілька обертів по різі виконаній на шпинделі 12, після чого виступ на рукоятці 25 виводиться з паза існуючого положення, повертається разом з шпинделем 12, тарілкою золотника 13, диском 14, до збігу виступу на рукоятці 25 з пазом на кришці 2 з написом «автомат». Рукоятка 27 навертається на виконану на шпинделі 12 різь до упору в рукоятку 25, фіксує її в пазу «автомат» і забезпечує притиснення торця тарілки золотника 13 до торця кришки 2. При такому положенні рукоятки 25 вісей каналів, виконаних в тарілці золотника 13 в площині, розташованій під кутом 90° по відношенню до площини розточувань під клапани 15, 16, співпадають з віссю каналів виконаних в кришці 2 від циліндрів «на відкриття» і «на закриття», сполучають їх і порожнину в корпусі 1, пов'язану з розширювальним баком 17, між собою. При такому положенні рукоятки 25 канал всмоктуючого клапана 15 перекритий торцем кришки 2, запобігаючи тим самим попаданню рідини в порожнину корпусу 1 під установку плунжера 5 через всмоктуючий клапан 15. Робоча рідина має можливість вільно перетікати з циліндра «на відкриття» в циліндр «на закриття» і назад, при цьому частина рідини додається або відбирається з бака 17. При необхідності змінити час спрацьовування приводу при автоматичній роботі «на відкриття» або «на закриття» міняється положення загорнутих на одній вісі з необхідним каналом «на відкриття» і «на закриття» регулювальних голок 39, обертаючи які міняється прохідний переріз каналів і, отже, швидкість переміщення приводу при відкритті і закритті крана. При необхідності, наприклад, відкрити кран приводом в ручному режимі, рукоятка 27 насоса ручного гідравлічного відвертається на декілька обертів по різі, виконаній на шпинделі 12, після чого виступ на рукоятці 25 виводиться з паза існуючого положення, повертається разом з шпинделем 12, тарілкою золотника 13, диском 14, до збігу виступу на рукоятці 25 з пазом на кришці 2 з написом «відкрито». Рукоятка 27 навертається на виконану на шпинделі 12 різь до упору в рукоятку 25, фіксує її в пазу «відкрито» і забезпечує притиснення торця тарілки 13 до торця кришки 2. При такому положенні рукоятки 25 каналів, що сполучаються між собою, виконаних в тарілці золотника 13 в площині, розташованій під кутом 90° по відношенню до площини розточок під клапани 15, 16, перекриті торцем кришки 2. При такому положенні 43487 8 рукоятки 25 вісь вихідного каналу всмоктуючого клапана 15 збігається з віссю каналу виконаного в кришці 2 від циліндра «на закриття». Паз, виконаний довкола вихідного каналу всмоктуючого клапана 15 в тарілці 13 поєднується з одним з пазів виконаних на торці кришки 2, при цьому забезпечується надходження рідини до всмоктуючого клапана 15 як з циліндра «на закриття», так і з порожнини в корпусі 1, пов'язаною з розширювальним баком 17. Вісь каналу нагнітального клапана 16 поєднується з віссю каналу виконаного в кришці 2 від циліндра «на відкриття». При цьому ущільнення 28, встановлене в канавку типа «ластівчин хвіст» довкола каналу нагнітального клапана 16, забезпечує надійнішу герметизацію каналу нагнітального клапана 16 щодо порожнин насоса. Переміщаючи плунжер 5 за допомогою рукоятки 35, яка сполучена з кришкою 9 за допомогою серги 36 і вісі 37 здійснюється перекачування рідини з циліндра приводу «на закриття» в циліндр «на відкриття». При русі плунжера 9 вгору рідина під тиском перетікає з розточування з вертикальною віссю в розточування з горизонтальною віссю в корпусі 1 через канал, що сполучає їх, далі в нагнітальному клапані 16 віджимає кульку 18 від сідла 20 стискуючи пружину 19, і поступає в канал, виконаний в кришці 2, від циліндра «на відкриття». При цьому кулька 18 у всмоктуючому клапані 15 під тиском рідини і пружини 19 притискається до сідла 20, перекриваючи прохід рідини в циліндр «на закриття» і в розширювальний бак 17. При русі плунжера 5 вниз рідина під дією розрядки перетікає з розточування з горизонтальною віссю в розточування з вертикальною віссю в корпусі 1 через канал, що сполучає їх, кулька 18 всмоктуючого клапана 15 віджимається від сідла 20, стискуючи пружину 19 і визволяючи вільний прохід рідини з каналу, виконаного в кришці 2, від циліндра «на закриття» і з розширювального бака 17. При цьому кулька 18 в нагнітальному клапані 16 притискається до сідла 20, перекриваючи прохід рідини в циліндр «на відкриття». Насос ручний гідравлічний для зміни напрямку потоку рідині і перекачування необхідного об'єму гідравлічної рідини при управлінні гідроприводом кульового крана може бути використаний на об'єктах газової, нафтової, хімічної промисловості, оскільки всі вузли і деталі його освоєні виробництвом. 9 Комп’ютерна верстка І.Скворцова 43487 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
