Спосіб виготовлення метального заряду для бойового вражаючого елемента

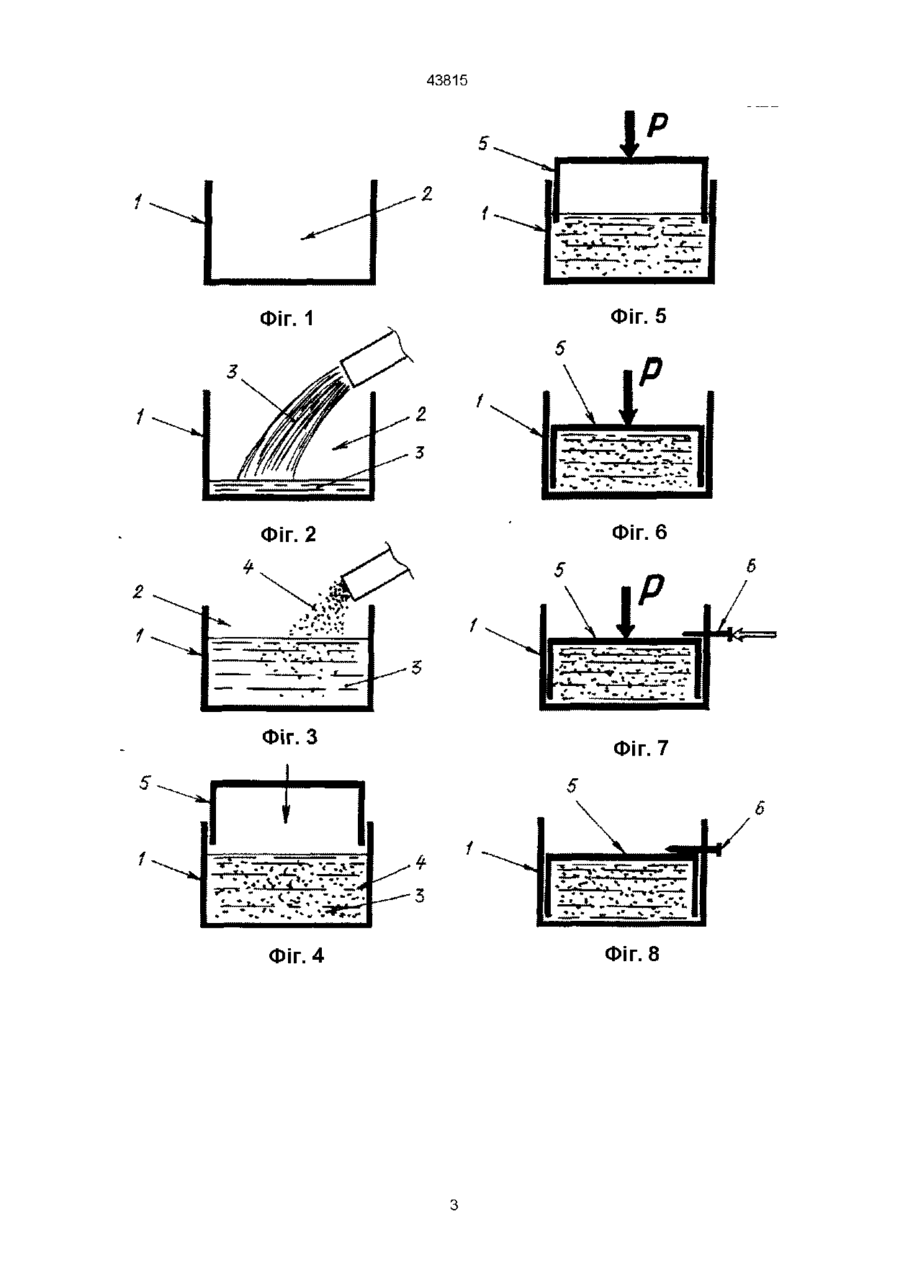

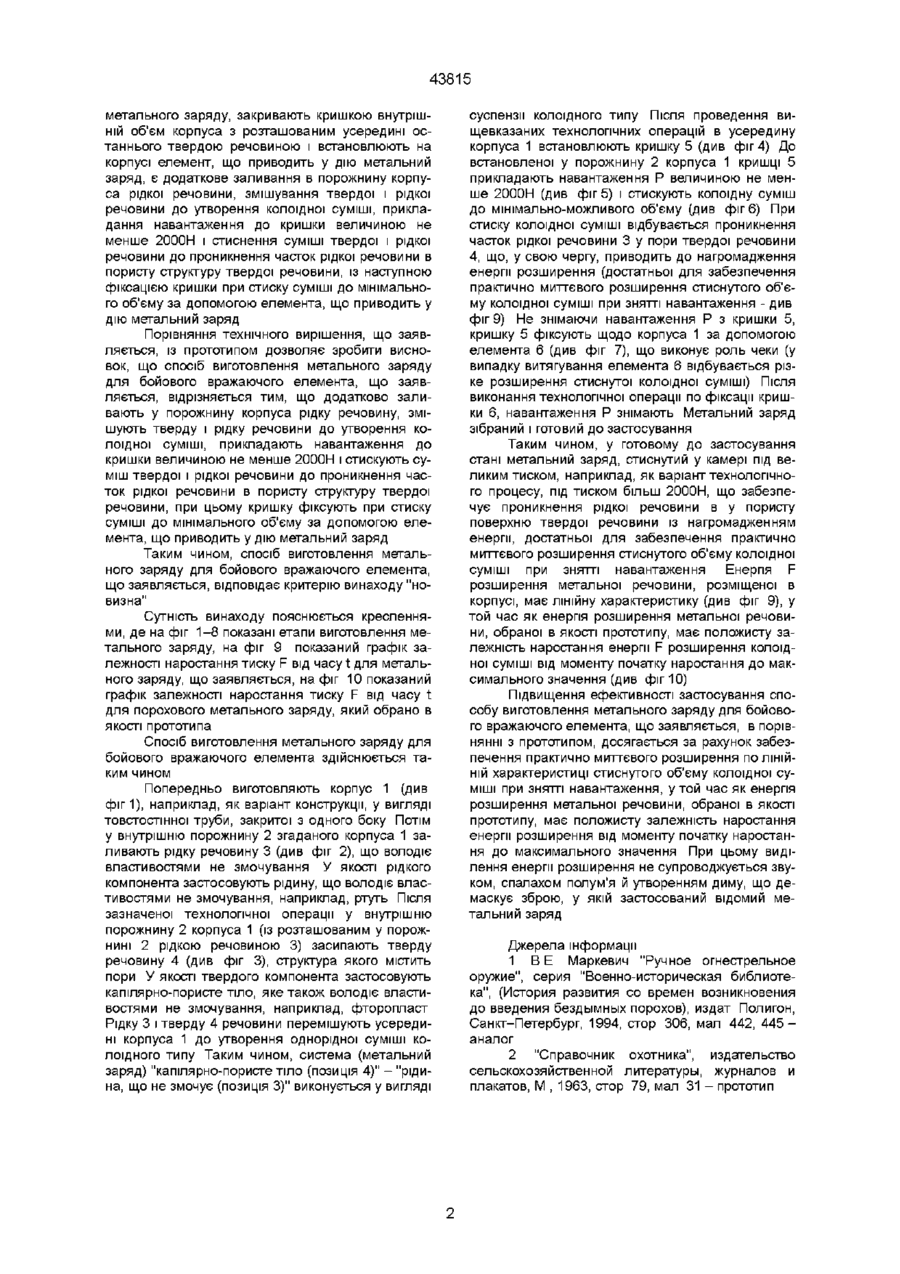

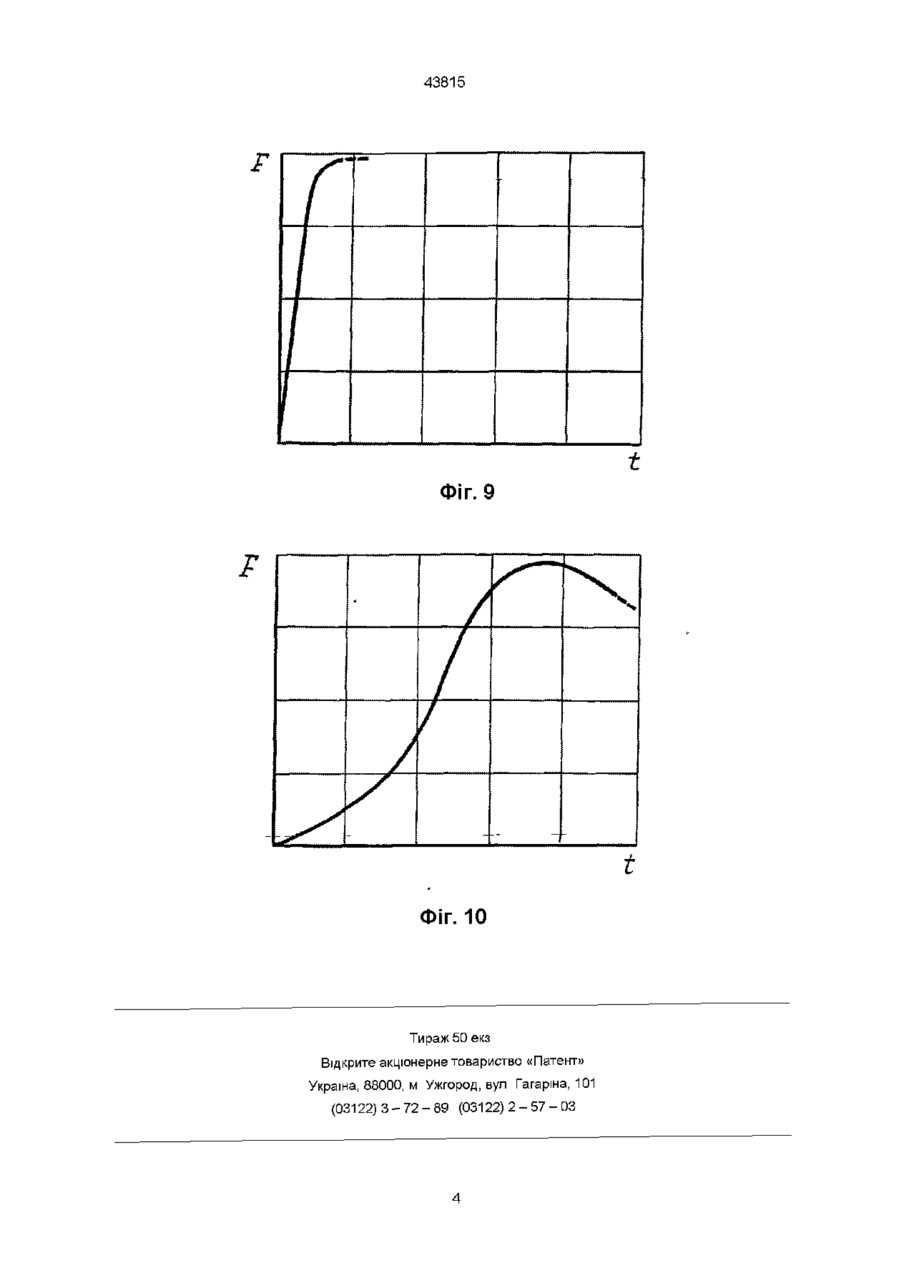

Спосіб виготовлення метального заряду для бойового вражаючого елемента, при якому виготовляють корпус у вигляді циліндра, відкритого з одного кінця, засипають у згаданий корпус тверду речовину, що володіє енергією розширення при спрацьовуванні метального заряду, закривають кришкою внутрішній об'єм корпуса з розташованою усередині останнього твердою речовиною і встановлюють на корпусі елемент, що приводить у дію метальний заряд, який відрізняється тим, що додатково заливають у порожнину корпуса рідку речовину, змішують тверду і рідку речовини до колоїдної суміші, прикладають навантаження до кришки величиною не менше 2000Н і стискують суміш твердої і рідкої речовини до проникнення часток рідкої речовини в пористу структуру твердої речовини, а кришку фіксують при стиску суміші до мінімального об'єму за допомогою елемента, що приводить у дію метальний заряд Спосіб відноситься до області озброєння, зокрема, до способів виготовлення метальних зарядів, а саме, до способів виготовлення метальних зарядів для бойових вражаючих елементів, що використовуються в стрілецькій зброї, наприклад, дробу, куль, знарядів, мін, гранат і інших Відомий спосіб виготовлення метального заряду для бойового вражаючого елемента, при якому в корпус, виконаний циліндричним, відкритий з одного кінця, засипають тверду речовину, що володіє енергією розширення, закривають кришкою і встановлюють у корпус елемент, що впливає на тверду речовину і приводить у дію метальний заряд (1) Недоліками способу виготовлення метального заряду для бойового вражаючого елемента є те, що характеристики перетворення енергії розширення метальної речовини являють собою положисту криву зростання енергії розширення в залежності від часу Також до недоліків можна віднести і те, що тверда речовина, навіть знаходячись поза метальним зарядом, є вибухонебезпечною, а спрацьовування метального заряду характеризується звуком, спалахом полум'я й утворенням диму, що демаскує зброю, у якій застосований відомий метальний заряд Найбільш близьким технічним вирішенням, обраним у якості прототипу, є спосіб виготовлення метального заряду для бойового вражаючого елемента, при якому виготовляють корпус у вигляді циліндра, відкритого з одного кінця, засипають у згаданий корпус тверду речовину, що володіє енергією розширення при спрацьовуванні метального заряду, закривають кришкою внутрішній об'єм корпуса з розташованим усередині останнього твердої речовини і встановлюють на корпусі елемент, що приводить у дію метальний заряд (2) Недоліками способу виготовлення метального заряду для бойового вражаючого елемента, обраного в якості прототипу, є те, що характеристики перетворення енергії розширення метальної речовини являють собою положисту криву зростання енергії розширення в залежності від часу Також до недоліків можна віднести і те, що тверда речовина, навіть знаходячись поза метальним зарядом, є вибухонебезпечною, а спрацьовування метального заряду характеризується звуком, спалахом полум'я й утворенням диму, що демаскує зброю, у якій застосований відомий метальний заряд Технічною задачею, яка розв'язана даним винаходом, є підвищення ЛІНІЙНОСТІ характеристики перетворення енергії розширення метальної речовини Вирішенням технічної задачі в способі виготовлення метального заряду для бойового вражаючого елемента, при якому виготовляють корпус у виді циліндра, відкритого з одного кінця, засипають у згаданий корпус тверду речовину, що володіє енергією розширення при спрацьовуванні Зоя ю 00 СО 43815 метального заряду, закривають кришкою внутрішній об'єм корпуса з розташованим усередині останнього твердою речовиною і встановлюють на корпусі елемент, що приводить у дію метальний заряд, є додаткове заливання в порожнину корпуса рідкої речовини, змішування твердої і рідкої речовини до утворення колоїдної суміші, прикладання навантаження до кришки величиною не менше 2000Н і стиснення суміші твердої і рідкої речовини до проникнення часток рідкої речовини в пористу структуру твердої речовини, із наступною фіксацією кришки при стиску суміші до мінімального об'єму за допомогою елемента, що приводить у дію метальний заряд Порівняння технічного вирішення, що заявляється, із прототипом дозволяє зробити висновок, що спосіб виготовлення метального заряду для бойового вражаючого елемента, що заявляється, відрізняється тим, що додатково заливають у порожнину корпуса рідку речовину, змішують тверду і рідку речовини до утворення колоїдної суміші, прикладають навантаження до кришки величиною не менше 2000Н і стискують суміш твердої і рідкої речовини до проникнення часток рідкої речовини в пористу структуру твердої речовини, при цьому кришку фіксують при стиску суміші до мінімального об'єму за допомогою елемента, що приводить у дію метальний заряд Таким чином, спосіб виготовлення метального заряду для бойового вражаючого елемента, що заявляється, відповідає критерію винаходу "новизна" Сутність винаходу пояснюється кресленнями, де на фіг 1-8 показані етапи виготовлення метального заряду, на фіг 9 показаний графік залежності наростання тиску F від часу t для метального заряду, що заявляється, на фіг 10 показаний графік залежності наростання тиску F від часу t для порохового метального заряду, який обрано в якості прототипа Спосіб виготовлення метального заряду для бойового вражаючого елемента здійснюється таким чином Попередньо виготовляють корпус 1 (див фиг 1), наприклад, як варіант конструкції, у вигляді товстостінної труби, закритої з одного боку Потім у внутрішню порожнину 2 згаданого корпуса 1 заливають рідку речовину 3 (див фіг 2), що володіє властивостями не змочування У якості рідкого компонента застосовують рідину, що володіє властивостями не змочування, наприклад, ртуть Після зазначеної технологічної операції у внутрішню порожнину 2 корпуса 1 (із розташованим у порожнині 2 рідкою речовиною 3) засипають тверду речовину 4 (див фіг 3), структура якого містить пори У якості твердого компонента застосовують капілярно-пористе тіло, яке також володіє властивостями не змочування, наприклад, фторопласт Рідку 3 і тверду 4 речовини перемішують усередині корпуса 1 до утворення однорідної суміші колоїдного типу Таким чином, система (метальний заряд) "капілярно-пористе тіло (позиція 4)" - "рідина, що не змочує (позиція 3)" виконується у вигляді суспензії колоїдного типу Після проведення вищевказаних технологічних операцій в усередину корпуса 1 встановлюють кришку 5 (див фіг 4) До встановленої у порожнину 2 корпуса 1 кришці 5 прикладають навантаження Р величиною не менше 2000Н (див фіг 5) і стискують колоїдну суміш до мінімально-можливого об'єму (див фіг 6) При стиску колоїдної суміші відбувається проникнення часток рідкої речовини 3 у пори твердої речовини 4, що, у свою чергу, приводить до нагромадження енергії розширення (достатньої для забезпечення практично миттєвого розширення стиснутого об'єму колоїдної суміші при знятті навантаження - див фіг 9) Не знімаючи навантаження Р з кришки 5, кришку 5 фіксують щодо корпуса 1 за допомогою елемента 6 (див фіг 7), що виконує роль чеки (у випадку витягування елемента 6 відбувається різке розширення стиснутої колоїдної суміші) Після виконання технологічної операції по фіксації кришки 6, навантаження Р знімають Метальний заряд зібраний і готовий до застосування Таким чином, у готовому до застосування стані метальний заряд, стиснутий у камері під великим тиском, наприклад, як варіант технологічного процесу, під тиском більш 2000Н, що забезпечує проникнення рідкої речовини в у пористу поверхню твердої речовини із нагромадженням енергії, достатньої для забезпечення практично миттєвого розширення стиснутого об'єму колоїдної суміші при знятті навантаження Енергія F розширення метальної речовини, розміщеної в корпусі, має лінійну характеристику (див фіг 9), у той час як енергія розширення метальної речовини, обраної в якості прототипу, має положисту залежність наростання енергії F розширення колоїдної суміші від моменту початку наростання до максимального значення (див фіг 10) Підвищення ефективності застосування способу виготовлення метального заряду для бойового вражаючого елемента, що заявляється, в порівнянні з прототипом, досягається за рахунок забезпечення практично миттєвого розширення по ЛІНІЙНІЙ характеристиці стиснутого об'єму колоїдної суміші при знятті навантаження, у той час як енергія розширення метальної речовини, обраної в якості прототипу, має положисту залежність наростання енергії розширення від моменту початку наростання до максимального значення При цьому виділення енергії розширення не супроводжується звуком, спалахом полум'я й утворенням диму, що демаскує зброю, у якій застосований відомий метальний заряд Джерела інформації 1 B E Маркевич "Ручное огнестрельное оружие", серия "Военно-историческая библиотека", (История развития со времен возникновения до введения бездымных порохов), издат Полигон, Санкт-Петербург, 1994, стор 306, мал 442, 4 4 5 аналог 2 "Справочник охотника", издательство сельскохозяйственной литературы, журналов и плакатов, М , 1963, стор 79, мал 31 - прототип 43815 Фіг. 1 Фіг. 5 Фіг. 2 ФІГ. 6 Фіг. З ФІГ. 4 Фіг. 7 Фіг. 8 43815 Г F I Фіг. 9 F 4 • / / • t Фіг. 10 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43815
