Стійка для витягнення хребта

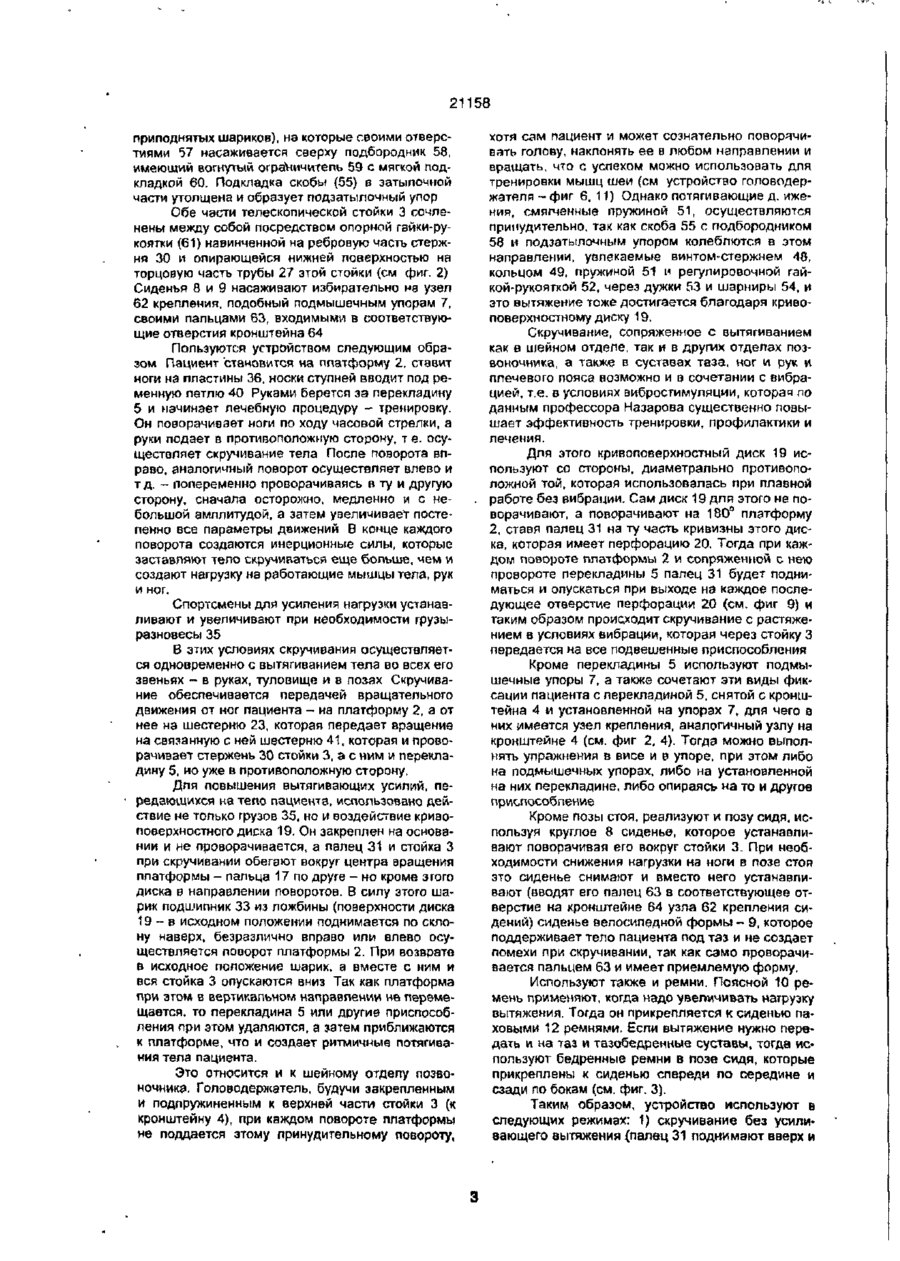

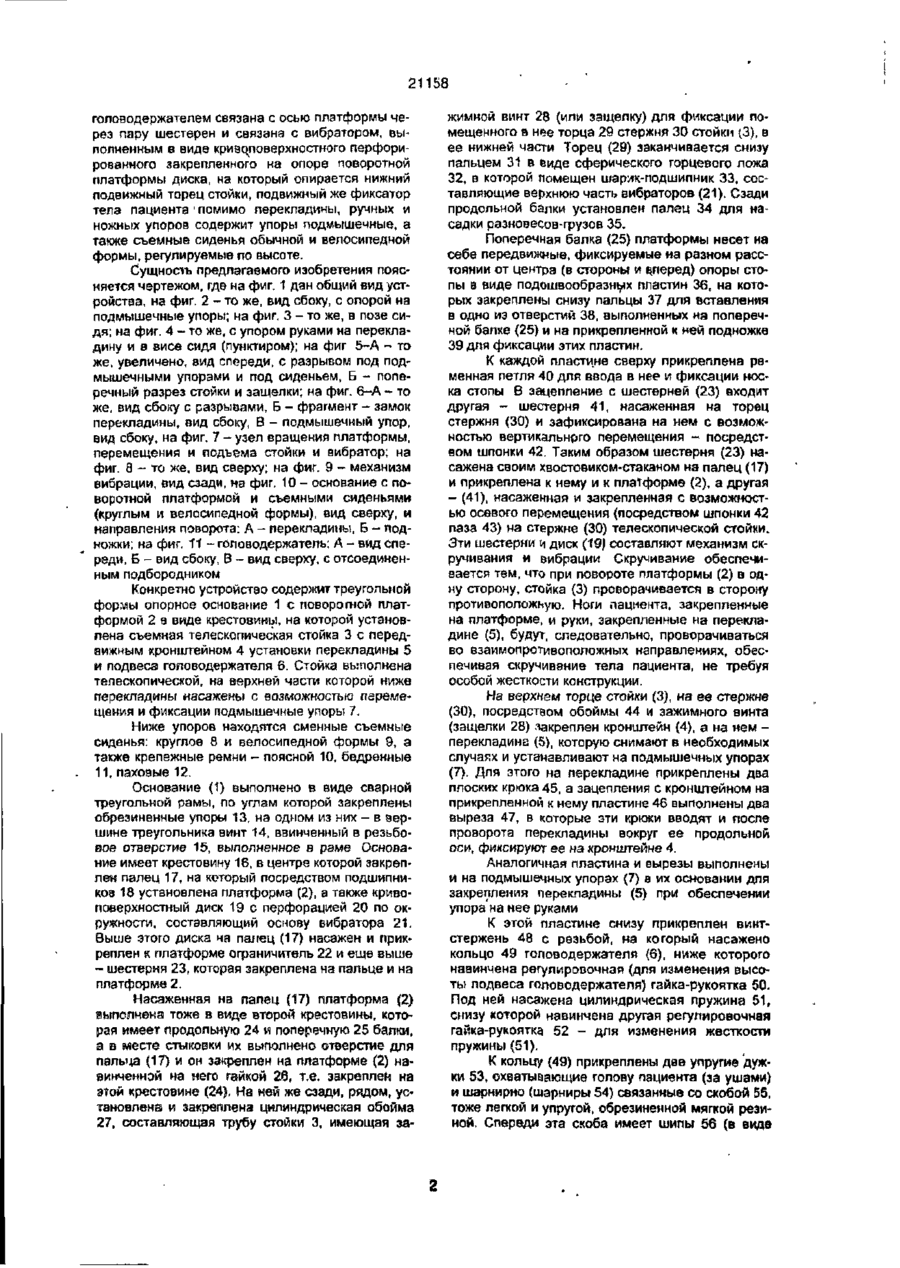

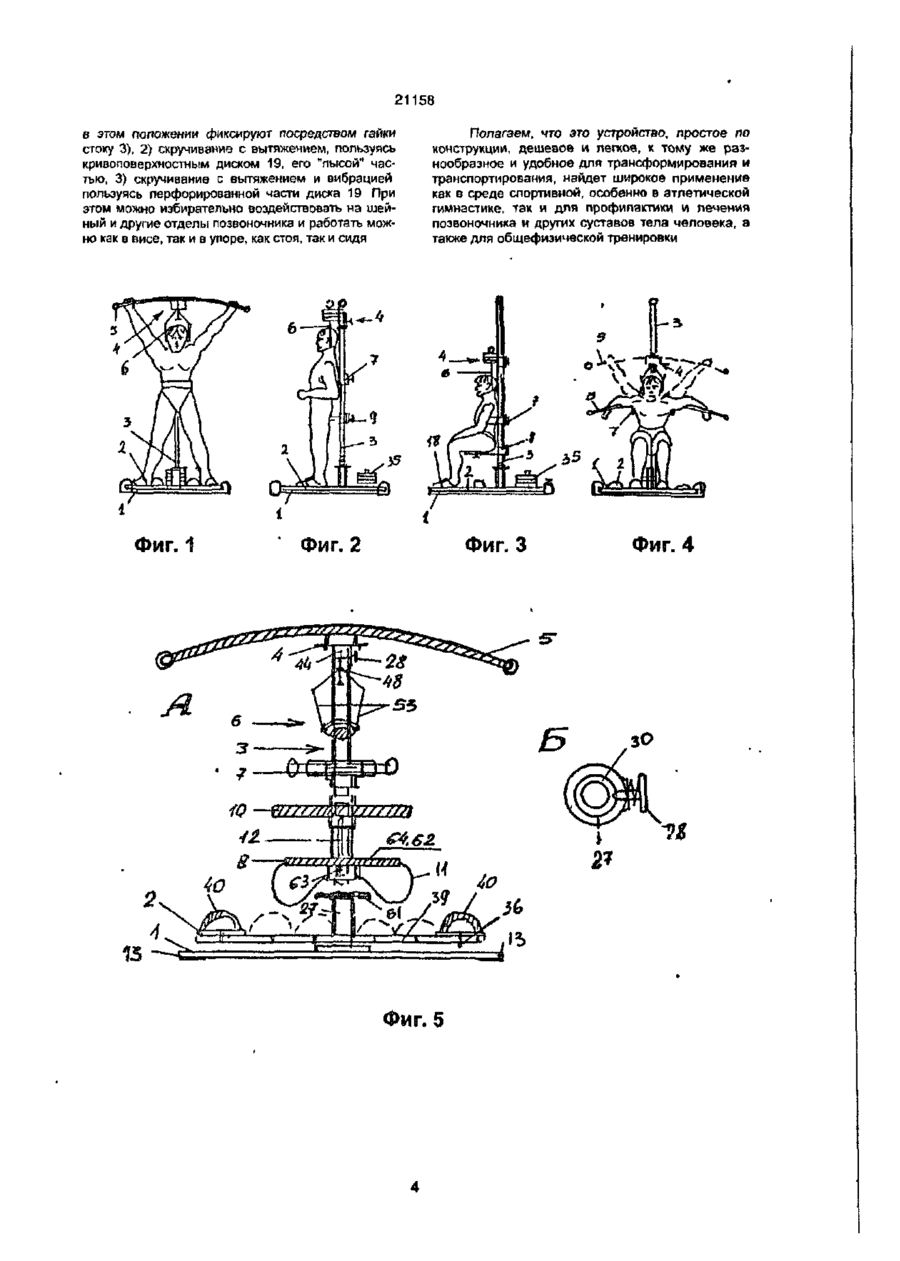

Стойка для вытяжения позвоночника, содержащая установленную на опоре поворотную плат форму с ножными упорами и перекладиной, на которой закреплен фиксатор тела пациента с головодержателем и крепежными ремнями, отличающаяся тем, что закрепленная на поворотной платформе перекладина выполнена в виде Т-образной телескопической сгойки, связанной через пару шестерен с осью поворотной платформы и с вибратором, выполненным в виде кривоповерхностного перфорированного закрепленного на опоре поворотной платформы диска, на который опирается нижний подвижный торец Т образной телескопической стойки, а подвижный фиксатор тела пациента дополнительно содержит установленные на ней подмышечные упоры и съемные сиденья обычной и велосипедной формы, регулируемые по высоте Изобретение относится к медицине и спорту, в частности, к устройствам и приспособлениям для вытяжения позвоночника Известно устройство для развития и укрепления мускулов, содержащее горизонтальное основание с двумя стойками, связанными перекладиной, и несущей на себе поворотную нагрузочную платформу со сменными грузами и с опорной для бедер рамкой [1] Недостаток этого устройства в том, что оно не позволяет осуществлять вытяжение всего тела пациента - всех его звеньев, а само вытяжение осуществляется ограничено и далеко недостаточно Известно устройство для вытяжения позвоночника, содержащее установленные на основании полые вертикальные стойки с параллельными перекладинами, регулируемыми по высоте, при этом на каждой параллельной перекладине закреплены опоры для ног [2] Недостаток этого устройства как и предыдущего - отсутствие средства для поворотов верхней и нижней частей тела, что не позволяет осуществлять ротационные движения в позвоночнике К тому же, поза для вытяжения неудобная, требующая больших мышечных усилий, сокращает каждую процедуру вытяжения В качестве прототипа принята стойка для вытяжения позвоночника, содержащая установ ленную на опоре платформу с ножным упором и перекладиной и средство фиксации, при этом платформа на опоре выполнена с возможностью поворота снабжена фиксатором для ступеней ног в виде ременных петель, пакетом грузов/разновесов и подпружинена относительно составляющей перекладину Т-образной стойки с упорами для рук и подвесным головодержателем, выполненного в виде мягких подвесок, регулируемых по размерам головы и закрепленных на стойке посредством амортизационных жгутов [3] Недостаток прототипа в том. что при скручивании тела пациента вытяжение позвоночника производится недостаточно по амплитуде ~ это один существенный недостаток и другой - средсгва для фиксации пациента мало эффективны, особенно для пожилых и слабо физически подготовленных больных Эти средства - перекладина и ручные упоры пригодны только для спортсменов, а для остальных это устройство непригодно из-за того, что в таком весе и упоре больные не в состоянии необходимое время удерживать свое тело и процедуры вытяжения не достигают должного эффекта Известно также, что вытяжению позвоночника способствует вибростимуляция Однако в прототипе средства вибрации не применены Закрепленная на поворотной платформе стойка с подвижным фиксатором тела пациента и СМ О 00 ю см 21158 головодержателем связана с осью платформы через пару шестерен и связана с вибратором, выполненным в виде кривогюверхностного перфорированного закрепленного на опоре поворотной платформы диска, на который опирается нижний подвижный торец стойки, подвижный же фиксатор тела пациента • помимо перекладины, ручных и ножных упоров содержит упоры подмышечные, а также съемные сиденья обычной и велосипедной формы, регулируемые по высоте. Сущность предлагаемого изобретения поясняется чертежом, где на фиг. 1 дан общий вид устройства, на фиг. 2 - то же, вид сбоку, с опорой на подмышечные упоры; на фиг, 3 - то же, в позе сидя; на фиг. 4 - то же, с упором руками на перекладину и в висе сидя (пунктиром); на фиг 5-А - то же, увеличено, вид спереди, с разрывом под подмышечными упорами и под сиденьем, Б - поперечный разрез стойки и защелки; на фиг. 6-А - то же, вид сбоку с разрывами, Б - фрагмент - замок перекладины, вид сбоку, В - подмышечный упор, вид сбоку, на фиг. 7 - узел вращения платформы, перемещения и подъема стойки и вибратор; на фиг. 8 - то же, вид сверху, на фиг. 9 - механизм вибрации, вид сзади, на фиг, 10 - основание с поворотной платформой и съемными сиденьями (круглым и велосипедной формы), вид сверху, и направления поворота: А - перекладины, Б - подножки; на фиг. 11 - головодержатель: А - вид спереди, Б - вид сбоку, В - вид сверху, с отсоединенным подбородником Конкретно устройство содержит треугольной формы опорное основание 1 с поворотной платформой 2 в виде крестовины, на которой установлена съемная телескопическая стойка 3 с передвижным кронштейном 4 установки перекладины 5 и подвеса головодержателя 6. Стойка выполнена телескопической, на верхней части которой ниже перекладины насажены с возможностью перемещения и фиксации подмышечные упоры 7. Ниже упоров находятся сменные съемные сиденья: круглое 8 и велосипедной формы 9, а также крепежные ремни - поясной 10, бедренные 11, паховые 12. Основание (1) выполнено в виде сварной треугольной рамы, по углам которой закреплены обреэиненные упоры 13, на одном из них - в вершине треугольника винт 14, ввинченный в резьбовое отверстие 15, выполненное в раме Основание имеет крестовину 16, в центре которой закреплен палец 17, на который посредством подшипников 18 установлена платформа (2), а также кривоповерхностный диск 19 с перфорацией 20 по окружности, составляющий основу вибратора 21. Выше этого диска ча палец (17) насажен и прикреплен к платформе ограничитель 22 и еще выше - шестерня 23, которая закреплена на пальце и на платформе 2. Насаженная на палец (17) платформа (2) выполнена тоже в виде второй крестовины, которая имеет продольную 24 и поперечную 25 балки, а в месте стыковки их выполнено отверстие для пальца (17) и он закреплен на платформе (2) навинченной на него гайкой 28, т.е. закреплен на этой крестовине (24). На ней же сзади, рядом, установлена и закреплена цилиндрическая обойма 27, составляющая трубу стойки 3, имеющая за жимной винт 28 (или защелку) для фиксации помещенного в нее торца 29 стержня 30 стойки (3), в ее нижней части Торец (29) заканчивается снизу пальцем 31 в виде сферического торцевого ложа 32, в которой помещен шарлк-гюдшипник 33, составляющие верхнюю часть вибраторов (21). Сзади продольной балки установлен палец 34 для насадки разновесов-грузов 35. Поперечная балка (25) платформы несет на себе передвижные, фиксируемые на разном расстоянии от центра (в стороны и в/геред) опоры стопы в виде подошвообразных пластин 36, на которых закреплены снизу пальцы 37 для вставления в одно из отверстий 38, выполненных на поперечной балке (25) и на прикрепленной к ней подножке 39 для фиксации этих пластин. К каждой пластине сверху прикреплена ременная петля 40 длп ввода в нее и фиксации носка стопы В зацепление с шестерней (23) входит другая - шестерня 41, насаженная на торец стержня (30) и зафиксирована на нем с возможностью вертикального перемещения - посредством шпонки 42. Таким образом шестерня (23) насажена своим хвостовиком-стаканом на палец (17) и прикреплена к нему и к платформе (2), а другая - (41), насаженная и закрепленная с возможностью осевого перемещения (посредством шпонки 42 паза 43) на стержне (30) телескопической стойки. Эти шестерни и диск (19) составляют механизм скручивания и вибрации Скручивание обеспечивается тем, что при повороте платформы (2) в одну сторону, стойка (3) проворачивается в сторону противоположную. Ноги пациента, закрепленные на платформе, и руки, закрепленные на перекладине (5), будут, следовательно, проворачиваться во взаимопротивоположных направлениях, обеспечивая скручивание тела пациента, не требуя особой жесткости конструкции. На верхнем торце стойки (3), на ее стержне (30), посредством обоймы 44 и зажимного винта (защелки 28) закреплен кронштейн (4), а на нем перекладина (5), которую снимают в необходимых случаях и устанавливают на подмышечных упорах (7). Для этого на перекладине прикреплены два плоских крюка 45, а зацепления с кронштейном на прикрепленной к нему пластине 46 выполнены два выреза 47, в которые эти крюки вводят и после проворота перекладины вокруг ее продольной оси, фиксируют ее на кронштейне 4. Аналогичная пластина и вырезы выполнены и на подмышечных упорах (7) е их основании дпя закрепления перекладины (5) при обеспечении упорана нее руками К этой пластине снизу прикреплен винтстержень 48 с резьбой, на который насажено кольцо 49 головодержателя (6), ниже которого навинчена регулировочная (для изменения высоты подвеса головодержателя) гайка-рукоятка 50. Под ней насажена цилиндрическая пружина 51, снизу которой навинчена другая регулировочная гайка-рукоятка 52 - для изменения жесткости пружины (51). К кольцу (49) прикреплены две упругие дужки 53, охватывающие голову пациента (за ушами) и шарнирно (шарниры 54) связанные со скобой 55, тоже легкой и упругой, обрезиненной мягкой резиной. Спереди эта скоба имеет шипы 56 (в виде 21158 приподнятых шариков), на которые своими отверстиями 57 насаживается сверху подбородник 58, имеющий вогнутый ограничитель 59 с мягкой подкладкой 60. Подкладка скобы (55) в затылочной части утолщена и образует подзатылочный упор Обе части телескопической стойки 3 сочленены между собой посредством опорной гайки-рукоятки (61) навинченной на ребровую часть стержня 30 и опирающейся нижней поверхностью на торцовую часть трубы 27 этой стойки (см фиг. 2) Сиденья 8 и 9 насаживают избирательно из узел 62 крепления, подобный подмышечным упорам 7, своими пальцами 63, входимыми в соответствующие отверстия кронштейна 64 Пользуются устройством следующим образом Пациент становится на ппатформу 2. ставит ноги на пластины 36, носки ступней вводит под ременную петлю 40 Руками берется за перекладину 5 и начинает лечебную процедуру - тренировку. Он поворачивает ноги по ходу часовой стрелки, а руки подает в противоположную сторону, т е. осуществляет скручивание тела После поворота вправо, аналогичный поворот осуществляет влево и тд. - попеременно проворачиваясь в ту и другую сторону, сначала осторожно, медленно и с небольшой амплитудой, а затем увеличивает постепенно все параметры движений В конце каждого поворота создаются инерционные силы, которые заставляют тело скручиваться еще больше, чем и создают нагрузку на работающие мышцы тела, рук и ног. Спортсмены для усиления нагрузки устанавливают и увеличивают при необходимости грузыразновесы 35 В этих условиях скручивания осуществляется одновременно с вытягиванием тела во всех его звеньях - в руках, туловище и в позах Скручивание обеспечивается передачей вращательного движения от ног пациента - на платформу 2, а от нее на шестерню 23, которая передает вращение на связанную с ней шестерню 41, которая и проворачивает стержень 30 стойки 3, а с ним и перекладину 5, но уже в противоположную сторону. Для повышения вытягивающих усилий, передающихся на тело пациента, испопьзовано действие не только грузов 35, но и воздействие кривоповерхностного диска 19. Он закреплен на основании и не проворачивается, а палец 31 и стойка 3 при скручивании обегают вокруг центра вращения платформы - пальца 17 по друге - но кроме эгого диска в направлении поворотов. В силу этого шарик подшипник 33 из ложбины (поверхности диска 19 - в исходном положении поднимается по склону наверх, безразлично вправо или влево осуществляется поворот платформы 2. При возврате в исходное положение шарик, а вместе с ним и вся стойка 3 опускаются вниз Так как платформа при этом в вертикальном направлении не перемещается, то перекладина 5 или другие приспособления при этом удаляются, а затем приближаются к платформе, что и создает ритмичные потягивания тела пациента. Это относится и к шейному отделу позвоночника. Голо вод ержэтель. будучи закрепленным и подпружиненным к верхней части стойки 3 (к кронштейну 4), при каждом повороте платформы не поддается этому принудительному повороту, хотя сам пациент и может сознательно поворачивать голову, наклонять ее в любом направлении и вращать, что с успехом можно использовать дпя тренировки мышц шеи (см устройство головпдержателя - фиг 6, 11) Однако потягивающие д. ижения, смягченные пружиной 51, осуществляются принудительно, так как скоба 55 с подбородником 58 и подзатылочным упором колеблются в этом направлении, увлекаемые винтом-стержнем 48, кольцом 49, пружиной 51 и регулировочной гайкой-рукояткой 52, через дужки 53 и шарниры 54, и это вытяжение тоже достигается благодаря кривоповерхностному диску 19. Скручивание, сопряженное с вытягиванием как а шейном отделе, так и в других отделах позвоночника, а также в суставах таза, ног и рук и плечевого пояса возможно и в сочетании с вибрацией, т.е. в условиях вибростимупяции, которая ло данным профессора Назарова существенно повышает эффективность тренировки, профилактики и лечения. Для этого кривоповерхностный диск 19 используют со стороны, диаметрально противоположной той, которая использовалась при плавной работе без вибрации. Сам диск 19 для этого не поворачивают, а поворачивают на 180° платформу 2, ставя палец 31 на ту часть кривизны этого диска, которая имеет перфорацию 20. Тогда при каждом повороте платформы 2 и сопряженной с него провороте перекладины 5 палец 31 будет подниматься и опускаться при выходе на каждое последующее отверстие перфорации 20 (см. фиг 9) и таким образом происходит скручивание с растяжением в условиях вибрации, которая через стойку 3 передается на все подвешенные приспособления Кроме перекладины 5 используют подмышечные упоры 7, а также сочетают эти виды фиксации пациента с перекладиной 5, снятой с кронштейна 4 и установленной на упорах 7, для чего в них имеется узел крепления, аналогичный узлу на кронштейне 4 (см. фиг 2, 4). Тогда можно выполнять упражнения в висе и в упоре, при этом либо на подмышечных упорах, либо на установленной на них перекладине, либо опираясь на то и другое приспособление Кроме позы стоя, реализуют и позу сидя, используя круглое 8 сиденье, которое устанавливают поворачивая его вокруг стойки 3. При необходимости снижения нагрузки на ноги в позе стоя это сиденье снимают и вместо него устанавливают (вводят его палец 63 в соответствующее отверстие на кронштейне 64 узла 62 крепления сидений) сиденье велосипедной формы - 9, которое поддерживает тело пациента под таз и не создает помехи при скручивании, так как само проворачивается пальцем 63 и имеет приемлемую форму. Используют также и ремни. Поясной 10 ремень применяют, когда надо увеличивать нагрузку вытяжения. Тогда он прикрепляется к сиденью паховыми 12 ремнями. Если вытяжение нужно передать и на таз и тазобедренные суставы, тогда используют бедренные ремни в позе сидя, которые прикреплены к сиденью спереди по середине и сзади по бокам (см. фиг. 3). Таким образом, устройство используют в следующих режимах: 1) скручивание без усиливающего вытяжения (палец 31 поднимают вверх и 21158 в этом положении фиксируют посредством гайки стоку 3), 2) скручивание с вытяжением, пользуясь кривоповерхностным диском 19, его "лысой" частью, 3) скручивание с вытяжением и вибрацией пользуясь перфорированной части диска 19 При этом можно избирательно воздействовать на шейный и другие отделы позвоночника и работать можно как в висе, так и в упоре, как стоя, так и сидя Фиг. 1 Полагаем, что это устройство, простое по конструкций, дешевое и легкое, к тому же разнообразное и удобное для трансформирования и транспортирования, найдет широкое применение как в среде спортивной, особенно в атлетической гимнастике, так и для профилактики и лечения позвоночника и других суставов тела человека, а также для общефизической тренировки Фиг. 2 Фиг. 3 .5 Фиг. 4
