Електротепловентилятор

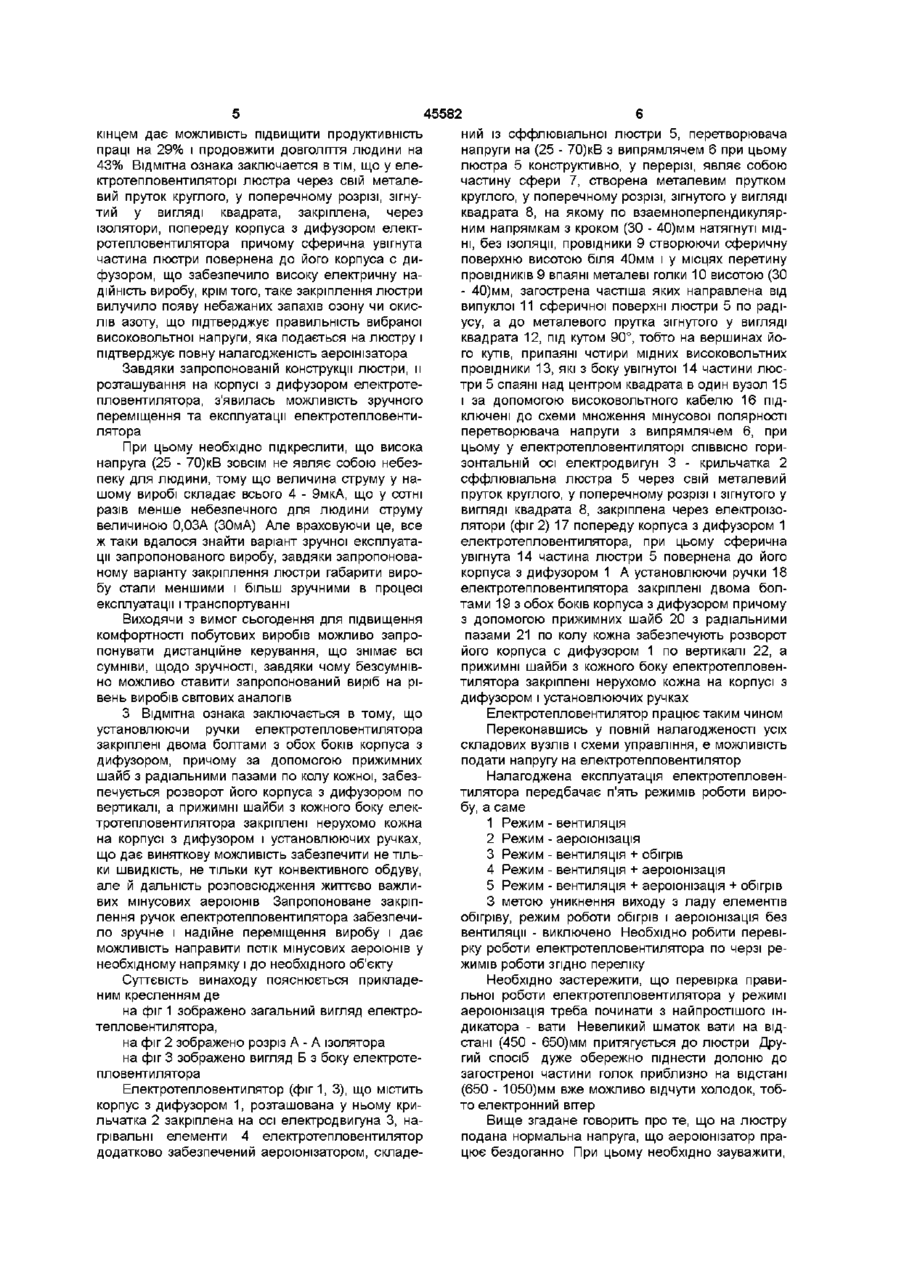

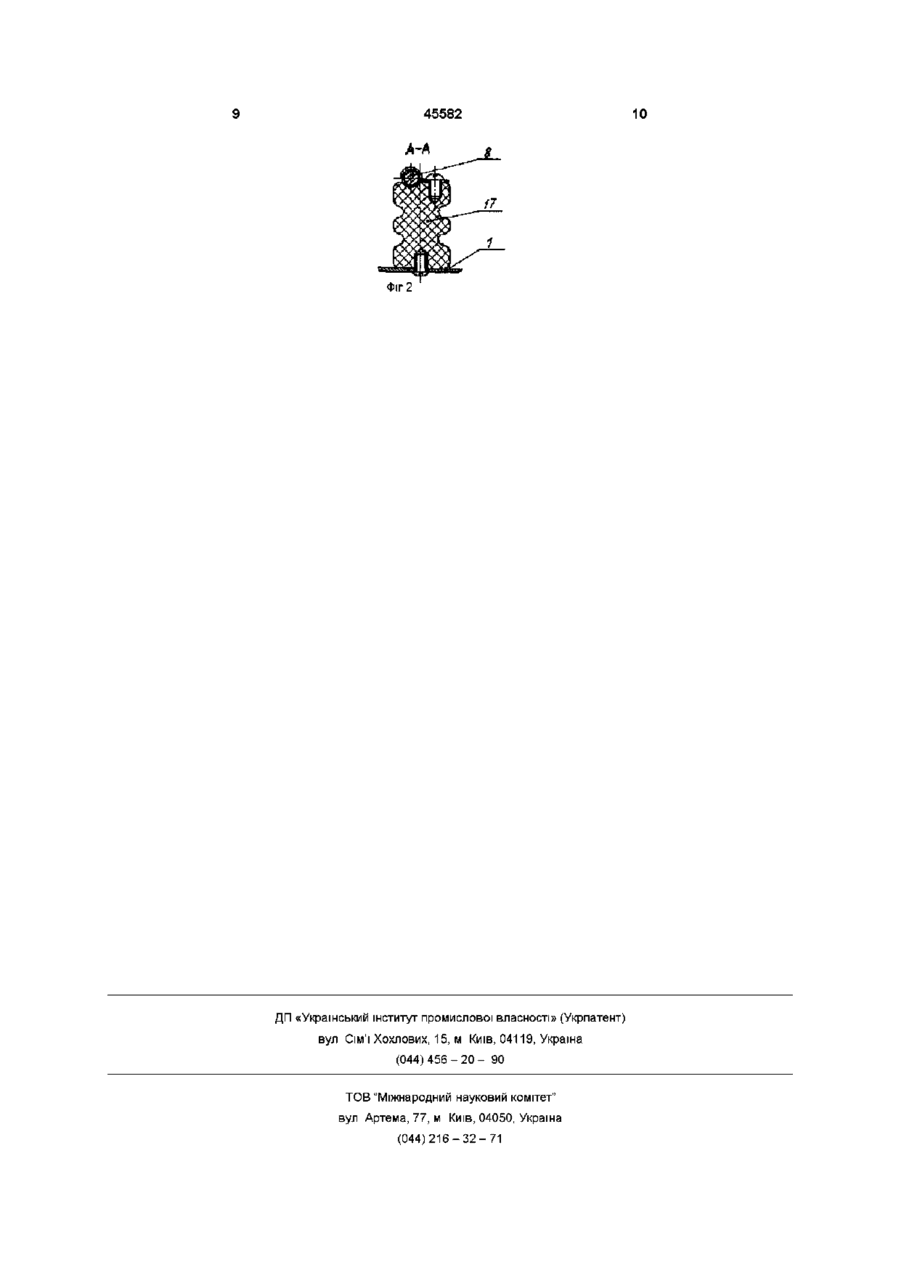

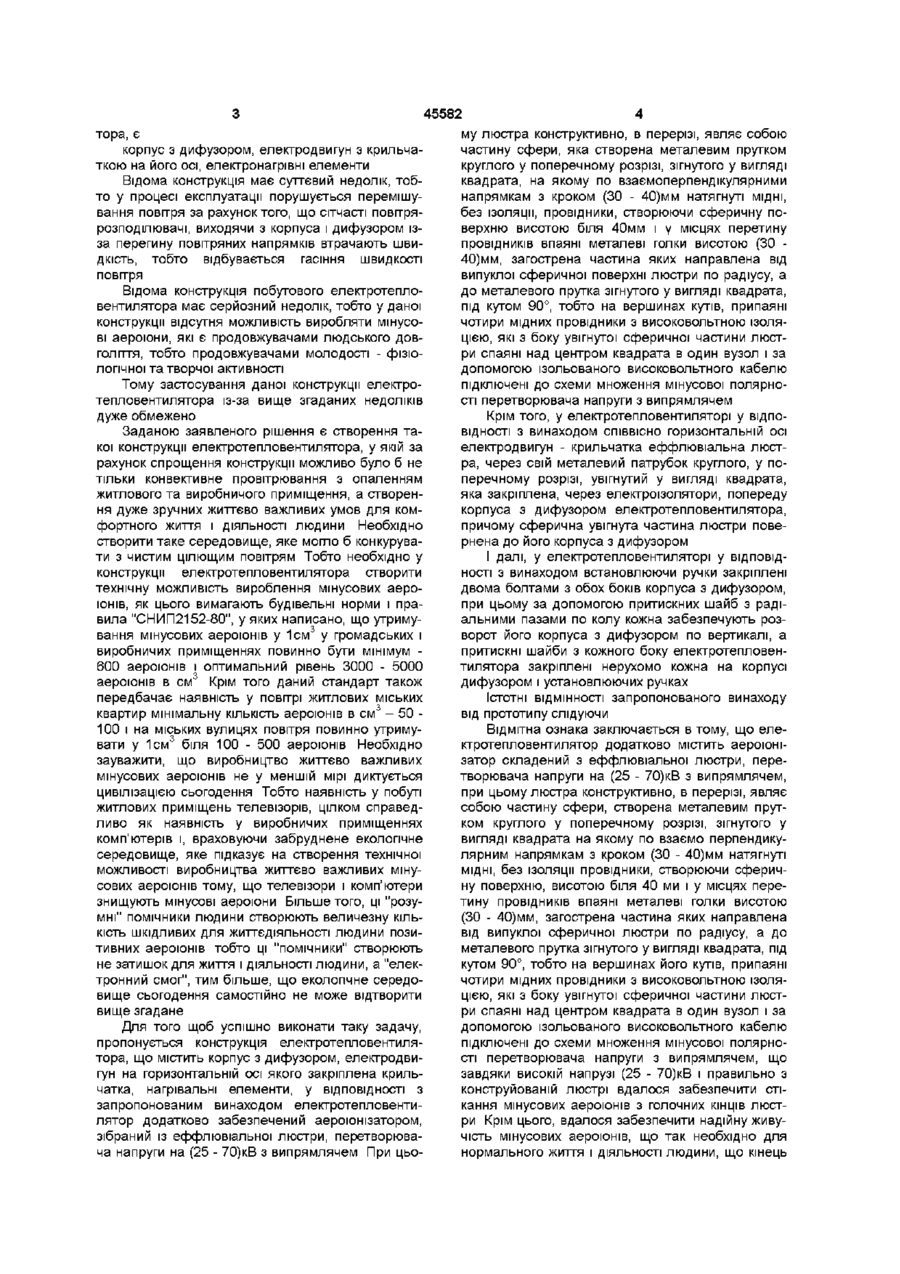

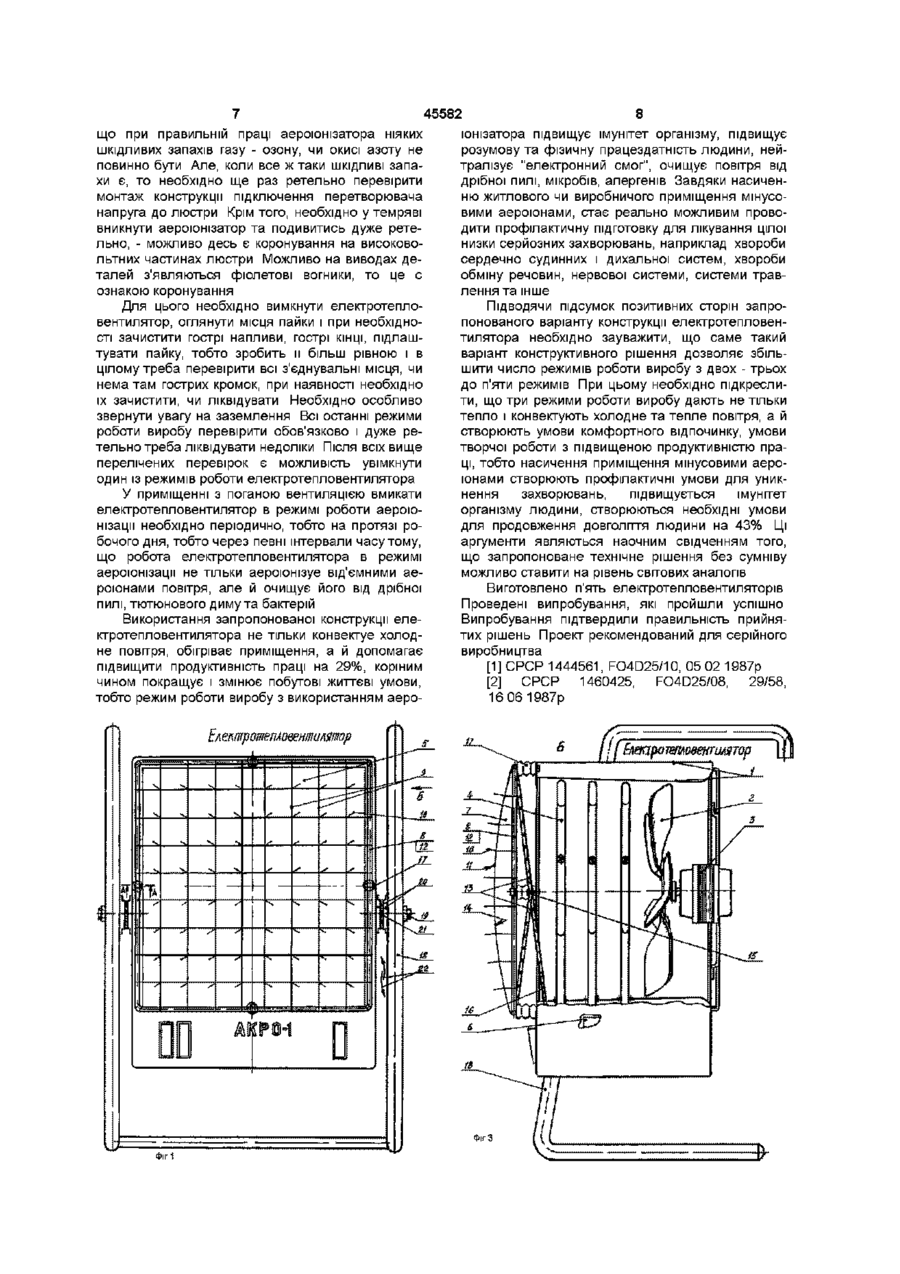

1 Ел є ктротепл о вентилятор, що містить корпус з дифузором, розташовану в ньому і закріплену на горизонтальній осі електродвигуна крильчатку, нагрівальні елементи, який відрізняється тим, що електротепловентилятор додатково забезпечений аероіонізатором, складеним із еффлювіальної люстри, перетворювача напруги на 25-70 кВ з випрямлячем, причому люстра конструктивно, у перерізі, являє собою частину сфери, створена металевим прутком, круглим у поперечному розрізі, зігнутим у вигляді квадрата, на якому у взаємно перпендикулярних напрямках з кроком 30-40 мм натягнуті МІДНІ без ізоляції провідники, створюючи сферичну поверхню висотою біля 40 мм, і у місцях перетину провідників впаяні металеві голки висотою 35-45 мм, загострена частина яких направлена від випуклої сферичної поверхні люстри по радіусу, а до металево го прутка, зігнутого у вигляді квадрата, під кутом 90 градусів, тобто на вершинах його кутів, припаяні чотири МІДНІ високовольтні провідники, які з боку увігнутої сферичної частини люстри спаяні над центром квадрата в один вузол і за допомогою ізольованого високовольтного кабелю підключені до схеми множення негативної полярності перетворювача напруги з випрямлячем 2 Електротепловентилятор по п 1, який відрізняється тим, що в електротепловентиляторі СПІВВІСНО горизонтальній осі електродвигун крильчатка, еффлювіальна люстра за допомогою свого металевого прутка, круглого у поперечному розрізі, зігнутого у вигляді квадрата, закріплена через електроізолятори попереду корпуса з дифузором електротепловентилятора, при цьому сферична увігнута частина люстри повернена до його корпуса з дифузором 3 Електротепловентилятор по п 1, який відрізняється тим, що в електротепловентиляторі установлюючі ручки закріплені двома болтами з обох боків корпуса з дифузором, при цьому за допомогою притискних шайб з радіальними пазами по колу кожна забезпечений розворот його корпуса з дифузором по вертикалі, а притискні шайби з кожного боку електротепловентилятора закріплені нерухомо кожна на корпусі з дифузором і установлюючих ручках 00 ю ю Винахід відноситься до побутової техніки і може бути використаний у побуті для конвектування холодного повітря та теплового постачання житлового приміщення, а також громадських та промислових приміщень Відомий електротепловентилятор [1], що містить корпус, електродвигун, на осі якого розташована крильчатка, нагрівальні елементи, обертовий диск з турбінними лопатками та решітка пластин Ознаками, які збігаються з суттєвими ознаками заявленого технічного рішення є корпус, електродвигун, на осі якого розташована крильчатка, нагрівальні елементи У відомому технічному рішенні низька експлуатаційна надійність із-за складності конструкції, у роботі якої приймають участь багато проміжкових деталей, які швидко виходять з ладу Крім того, у побутовому виробі цілком відсутня технічна можливість створення у процесі експлуатації комфортних умов, наприклад, поліпшення вентильованого повітряного середовища за рахунок вироблення мінусових аероюнів, які так важливі для ЖИТТЄДІЯЛЬНОСТІ людського організму Найближчим аналогом-прототипом [2] заявленого технічного рішення є електротепловентилятор, що містить корпус з дифузором, електродвигун з крильчаткою на його осі, електронагрівальні елементи, повітрярозподілювачі Ознаками, які збігаються з суттєвими ознаками запропонованої конструкції електротепловентиля 45582 тора, є корпус з дифузором, електродвигун з крильчаткою на його осі, електронагрівні елементи Відома конструкція має суттєвий недолік, тобто у процесі експлуатації порушується перемішування повітря за рахунок того, що сітчасті повітрярозподілювачі, виходячи з корпуса і дифузором ізза перегину повітряних напрямків втрачають швидкість, тобто відбувається гасіння швидкості повітря Відома конструкція побутового електротепловентилятора має серйозний недолік, тобто у даної конструкції відсутня можливість виробляти мінусові аероюни, які є продовжувачами людського довголіття, тобто продовжувачами молодості - фізіологічної та творчої активності Тому застосування даної конструкції електротепловентилятора із-за вище згаданих недоліків дуже обмежено Заданою заявленого рішення є створення такої конструкції електротепловентилятора, у якій за рахунок спрощення конструкції можливо було б не тільки конвективне провітрювання з опаленням житлового та виробничого приміщення, а створення дуже зручних життєво важливих умов для комфортного життя і ДІЯЛЬНОСТІ людини Необхідно створити таке середовище, яке могло б конкурувати з чистим цілющим повітрям Тобто необхідно у конструкції електротепловентилятора створити технічну можливість вироблення мінусових аероюнів, як цього вимагають будівельні норми і правила "СНИП2152-80", у яких написано, що утримування мінусових аероюнів у 1см 3 у громадських і виробничих приміщеннях повинно бути мінімум 600 аероюнів і оптимальний рівень 3000 - 5000 аероюнів в см 3 Крім того даний стандарт також передбачає наявність у повітрі житлових міських квартир мінімальну КІЛЬКІСТЬ аероюнів в см 3 - 50 100 і на міських вулицях повітря повинно утримувати у 1см 3 біля 100 - 500 аероюнів Необхідно зауважити, що виробництво життєво важливих мінусових аероюнів не у меншій мірі диктується цивілізацією сьогодення Тобто наявність у побуті житлових приміщень телевізорів, цілком справедливо як наявність у виробничих приміщеннях комп'ютерів і, враховуючи забруднене екологічне середовище, яке підказує на створення технічної можливості виробництва життєво важливих мінусових аероюнів тому, що телевізори і комп'ютери знищують мінусові аероюни Більше того, ці "розумні" помічники людини створюють величезну КІЛЬКІСТЬ ШКІДЛИВИХ ДЛЯ ЖИТТЄДІЯЛЬНОСТІ ЛЮДИНИ ПОЗИТИВНИХ аероюнів тобто ці "помічники" створюють не затишок для життя і ДІЯЛЬНОСТІ ЛЮДИНИ, а "електронний смог", тим більше, що екологічне середовище сьогодення самостійно не може відтворити вище згадане Для того щоб успішно виконати таку задачу, пропонується конструкція електротепловентилятора, що містить корпус з дифузором, електродвигун на горизонтальній осі якого закріплена крильчатка, нагрівальні елементи, у ВІДПОВІДНОСТІ З запропонованим винаходом електротепловентилятор додатково забезпечений аероіонізатором, зібраний із еффлювіальної люстри, перетворювача напруги на (25 - 70)кВ з випрямлячем При цьо му люстра конструктивно, в перерізі, являє собою частину сфери, яка створена металевим прутком круглого у поперечному розрізі, зігнутого у вигляді квадрата, на якому по взаємоперпендікулярними напрямкам з кроком (ЗО - 40)мм натягнуті МІДНІ, без ізоляції, провідники, створюючи сферичну поверхню висотою біля 40мм і у місцях перетину провідників впаяні металеві голки висотою (ЗО 40)мм, загострена частина яких направлена від випуклої сферичної поверхні люстри по радіусу, а до металевого прутка зігнутого у вигляді квадрата, під кутом 90°, тобто на вершинах кутів, припаяні чотири мідних провідники з високовольтною ІЗОЛЯЦІЄЮ, які з боку увігнутої сферичної частини люстри спаяні над центром квадрата в один вузол і за допомогою ізольованого високовольтного кабелю підключені до схеми множення мінусової полярності перетворювача напруги з випрямлячем Крім того, у електротепловентиляторі у ВІДПОВІДНОСТІ з винаходом СПІВВІСНО горизонтальній осі електродвигун - крильчатка еффлювіальна люстра, через свій металевий патрубок круглого, у поперечному розрізі, увігнутий у вигляді квадрата, яка закріплена, через електроізолятори, попереду корпуса з дифузором електротепловентилятора, причому сферична увігнута частина люстри повернена до його корпуса з дифузором І далі, у електротепловентиляторі у ВІДПОВІДНОСТІ з винаходом встановлюючи ручки закріплені двома болтами з обох боків корпуса з дифузором, при цьому за допомогою притискних шайб з радіальними пазами по колу кожна забезпечують розворот його корпуса з дифузором по вертикалі, а притискні шайби з кожного боку електротепловентилятора закріплені нерухомо кожна на корпусі дифузором і установлюючих ручках Істотні ВІДМІННОСТІ запропонованого винаходу від прототипу слідуючи Відмітна ознака заключається в тому, що електротепловентилятор додатково містить аероіонізатор складений з еффлювіальної люстри, перетворювача напруги на (25 - 70)кВ з випрямлячем, при цьому люстра конструктивно, в перерізі, являє собою частину сфери, створена металевим прутком круглого у поперечному розрізі, зігнутого у вигляді квадрата на якому по взаємо перпендикулярним напрямкам з кроком (ЗО - 40)мм натягнуті МІДНІ, без ізоляції провідники, створюючи сферичну поверхню, висотою біля 40 ми і у місцях перетину провідників впаяні металеві голки висотою (ЗО - 40)мм, загострена частина яких направлена від випуклої сферичної люстри по радіусу, а до металевого прутка зігнутого у вигляді квадрата, під кутом 90°, тобто на вершинах його кутів, припаяні чотири мідних провідники з високовольтною ІЗОЛЯЦІЄЮ, які з боку увігнутої сферичної частини люстри спаяні над центром квадрата в один вузол і за допомогою ізольованого високовольтного кабелю підключені до схеми множення мінусової полярності перетворювача напруги з випрямлячем, що завдяки високій напрузі (25 - 70)кВ і правильно з конструйованій люстрі вдалося забезпечити стікання мінусових аероюнів з толочних КІНЦІВ люстри Крім цього, вдалося забезпечити надійну живучість мінусових аероюнів, що так необхідно для нормального життя і ДІЯЛЬНОСТІ ЛЮДИНИ, ЩО кінець 45582 ний із сффлювіальної люстри 5, перетворювача кінцем дає можливість підвищити продуктивність напруги на (25 - 70)кВ з випрямлячем 6 при цьому праці на 29% і продовжити довголіття людини на люстра 5 конструктивно, у перерізі, являє собою 43% Відмітна ознака заключается в тім, що у елечастину сфери 7, створена металевим прутком ктротепловентиляторі люстра через свій металекруглого, у поперечному розрізі, зігнутого у вигляді вий пруток круглого, у поперечному розрізі, зігнуквадрата 8, на якому по взаемноперпендикуляртий у вигляді квадрата, закріплена, через ним напрямкам з кроком (ЗО - 40)мм натягнуті МІДізолятори, попереду корпуса з дифузором електНІ, без ізоляції, провідники 9 створюючи сферичну ротепловентилятора причому сферична увігнута поверхню висотою біля 40мм і у місцях перетину частина люстри повернена до його корпуса с дипровідників 9 впаяні металеві голки 10 висотою (ЗО фузором, що забезпечило високу електричну на- 40)мм, загострена частіша яких направлена від дійність виробу, крім того, таке закріплення люстри випуклої 11 сферичної поверхні люстри 5 по радівилучило появу небажаних запахів озону чи окисусу, а до металевого прутка зігнутого у вигляді лів азоту, що підтверджує правильність вибраної квадрата 12, під кутом 90°, тобто на вершинах йовисоковольтної напруги, яка подається на люстру і го кутів, припаяні чотири мідних високовольтних підтверджує повну налагодженість аероінізатора провідники 13, які з боку увігнутої 14 частини люсЗавдяки запропонованій конструкції люстри, и три 5 спаяні над центром квадрата в один вузол 15 розташування на корпусі з дифузором електротеі за допомогою високовольтного кабелю 16 підпловентилятора, з'явилась можливість зручного ключені до схеми множення мінусової полярності переміщення та експлуатації електротепловентиперетворювача напруги з випрямлячем 6, при лятора цьому у електротепловентиляторі СПІВВІСНО гориПри цьому необхідно підкреслити, що висока зонтальній осі електродвигун 3 - крильчатка 2 напруга (25 - 70)кВ зовсім не являє собою небезсффлювіальна люстра 5 через свій металевий пеку для людини, тому що величина струму у напруток круглого, у поперечному розрізі і зігнутого у шому виробі складає всього 4 - 9мкА, що у сотні вигляді квадрата 8, закріплена через електроізоразів менше небезпечного для людини струму лятори (фіг 2) 17 попереду корпуса з дифузором 1 величиною 0.03А (ЗОмА) Але враховуючи це, все електротепловентилятора, при цьому сферична ж таки вдалося знайти варіант зручної експлуатаувігнута 14 частина люстри 5 повернена до його ції запропонованого виробу, завдяки запропоновакорпуса з дифузором 1 А установлюючи ручки 18 ному варіанту закріплення люстри габарити вироелектротепловентилятора закріплені двома болбу стали меншими і більш зручними в процесі тами 19 з обох боків корпуса з дифузором причому експлуатації і транспортуванні з допомогою прижимних шайб 20 з радіальними Виходячи з вимог сьогодення для підвищення пазами 21 по колу кожна забезпечують розворот комфортності побутових виробів можливо запройого корпуса с дифузором 1 по вертикалі 22, а понувати дистанційне керування, що знімає всі прижимні шайби з кожного боку електротепловенсумніви, щодо зручності, завдяки чому безсумнівтилятора закріплені нерухомо кожна на корпусі з но можливо ставити запропонований виріб на рідифузором і установлюючих ручках вень виробів світових аналогів З Відмітна ознака заключається в тому, що Електротепловентилятор працює таким чином установлюючи ручки електротепловентилятора Переконавшись у повній налагодженості усіх закріплені двома болтами з обох боків корпуса з складових вузлів і схеми управління, є можливість дифузором, причому за допомогою прижимних подати напругу на електротепловентилятор шайб з радіальними пазами по колу кожної, забезНалагоджена експлуатація електротепловенпечується розворот його корпуса з дифузором по тилятора передбачає п'ять режимів роботи вировертикалі, а прижимні шайби з кожного боку елекбу, а саме тротепловентилятора закріплені нерухомо кожна 1 Режим - вентиляція на корпусі з дифузором і установлюючих ручках, 2 Режим - аероюнізація що дає виняткову можливість забезпечити не тіль3 Режим - вентиляція + обігрів ки швидкість, не тільки кут конвективного обдуву, 4 Режим - вентиляція + аероюнізація але й дальність розповсюдження життєво важли5 Режим - вентиляція + аероюнізація + обігрів вих мінусових аероюнів Запропоноване закріпЗ метою уникнення виходу з ладу елементів лення ручок електротепловентилятора забезпечиобігріву, режим роботи обігрів і аероюнізація без ло зручне і надійне переміщення виробу і дає вентиляції - виключено Необхідно робити перевіможливість направити потік мінусових аероюнів у рку роботи електротепловентилятора по черзі ренеобхідному напрямку і до необхідного об'єкту жимів роботи згідно переліку Суттєвість винаходу пояснюється прикладеНеобхідно застережити, що перевірка правиним кресленням де льної роботи електротепловентилятора у режимі аероюнізація треба починати з найпростішого інна фіг 1 зображено загальний вигляд електродикатора - вати Невеликий шматок вати на відтепловентилятора, стані (450 - 650)мм притягується до люстри Друна фіг 2 зображено розріз А - А ізолятора гий спосіб дуже обережно піднести долоню до на фіг 3 зображено вигляд Б з боку електротезагостреної частини голок приблизно на відстані пловентилятора (650 - 1050)мм вже можливо відчути холодок, тобЕлектротепловентилятор (фіг1, 3), що містить то електронний вітер корпус з дифузором 1, розташована у ньому крильчатка 2 закріплена на осі електродвигуна 3, наВище згадане говорить про те, що на люстру грівальні елементи 4 електротепловентилятор подана нормальна напруга, що аероіонізатор прадодатково забезпечений аероіонізатором, складецює бездоганно При цьому необхідно зауважити, 45582 що при правильній праці аероіонізатора ніяких шкідливих запахів газу - озону, чи окисі азоту не повинно бути Але, коли все ж таки ШКІДЛИВІ запахи є, то необхідно ще раз ретельно перевірити монтаж конструкції підключення перетворювача напруга до люстри Крім того, необхідно у темряві вникнути аероіонізатор та подивитись дуже ретельно, - можливо десь є коронування на високовольтних частинах люстри Можливо на виводах деталей з'являються фіолетові вогники, то це с ознакою коронування Для цього необхідно вимкнути електротепловентилятор, оглянути місця пайки і при необхідності зачистити гострі напливи, гострі КІНЦІ, підлаштувати пайку, тобто зробить и більш рівною і в цілому треба перевірити всі з'єднувальні місця, чи нема там гострих кромок, при наявності необхідно їх зачистити, чи ліквідувати Необхідно особливо звернути увагу на заземлення Всі останні режими роботи виробу перевірити обов'язково і дуже ретельно треба ліквідувати недоліки Після всіх вище перелічених перевірок є можливість увімкнути один із режимів роботи елеісгротепловентилятора У приміщенні з поганою вентиляцією вмикати електротепловентилятор в режимі роботи аероюнізацм необхідно періодично, тобто на протязі робочого дня, тобто через певні інтервали часу тому, що робота елеісгротепловентилятора в режимі аероюнізацм не тільки аероюнізуе від'ємними аероюнами повітря, але й очищує його від дрібної пилі, тютюнового диму та бактерій Використання запропонованої конструкції елеісгротепловентилятора не тільки конвектуе холодне повітря, обігріває приміщення, а й допомагає підвищити продуктивність праці на 29%, коріним чином покращує і змінює побутові життєві умови, тобто режим роботи виробу з використанням аеро Елеітрояепло&нвшлвтр 8 іонізатора підвищує імунітет організму, підвищує розумову та фізичну працездатність людини, нейтралізує "електронний смог", очищує повітря від дрібної пилі, мікробів, алергенів Завдяки насиченню житлового чи виробничого приміщення мінусовими аероюнами, стає реально можливим проводити профілактичну підготовку для лікування цілої низки серйозних захворювань, наприклад хвороби сердечно судинних і дихальної систем, хвороби обміну речовин, нервової системи, системи травлення та інше Підводячи підсумок позитивних сторін запропонованого варіанту конструкції елеісгротепловентилятора необхідно зауважити, що саме такий варіант конструктивного рішення дозволяє збільшити число режимів роботи виробу з двох - трьох до п'яти режимів При цьому необхідно підкреслити, що три режими роботи виробу дають не тільки тепло і конвектують холодне та тепле повітря, а й створюють умови комфортного відпочинку, умови творчої роботи з підвищеною продуктивністю праці, тобто насичення приміщення мінусовими аероюнами створюють профілактичні умови для уникнення захворювань, підвищується імунітет організму людини, створюються необхідні умови для продовження довголіття людини на 43% Ці аргументи являються наочним свідченням того, що запропоноване технічне рішення без сумніву можливо ставити на рівень світових аналогів Виготовлено п'ять електротепловентиляторів Проведені випробування, які пройшли успішно Випробування підтвердили правильність прийнятих рішень Проект рекомендований для серійного виробництва [1 ] СРСР 1444561, FO4D25/10, 05 02 1987р [2] СРСР 1460425, FO4D25/08, 29/58, 16 06 1987р / І ПІ1Ї Ijj Втро ШАовенпщтор 10 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
