Термореле

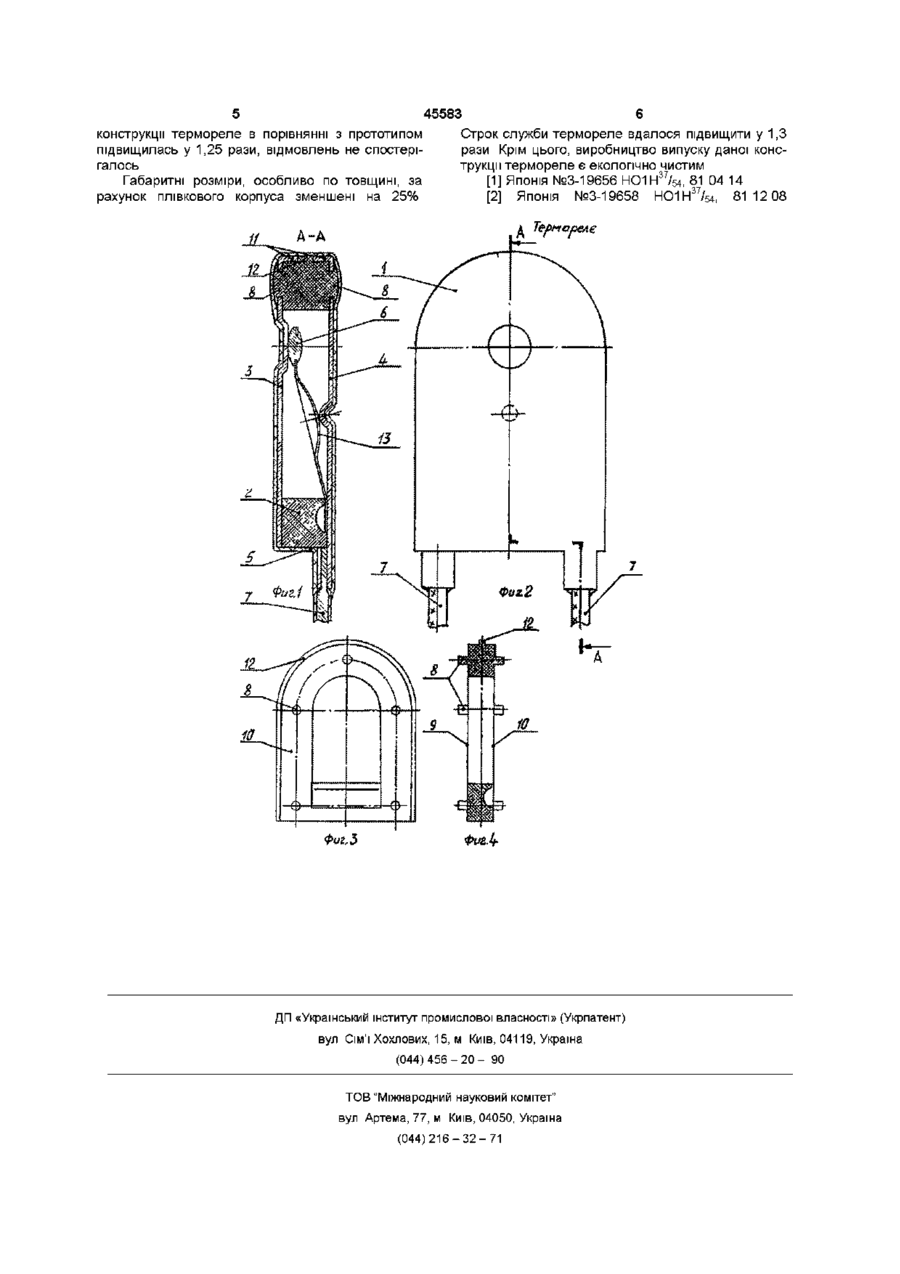

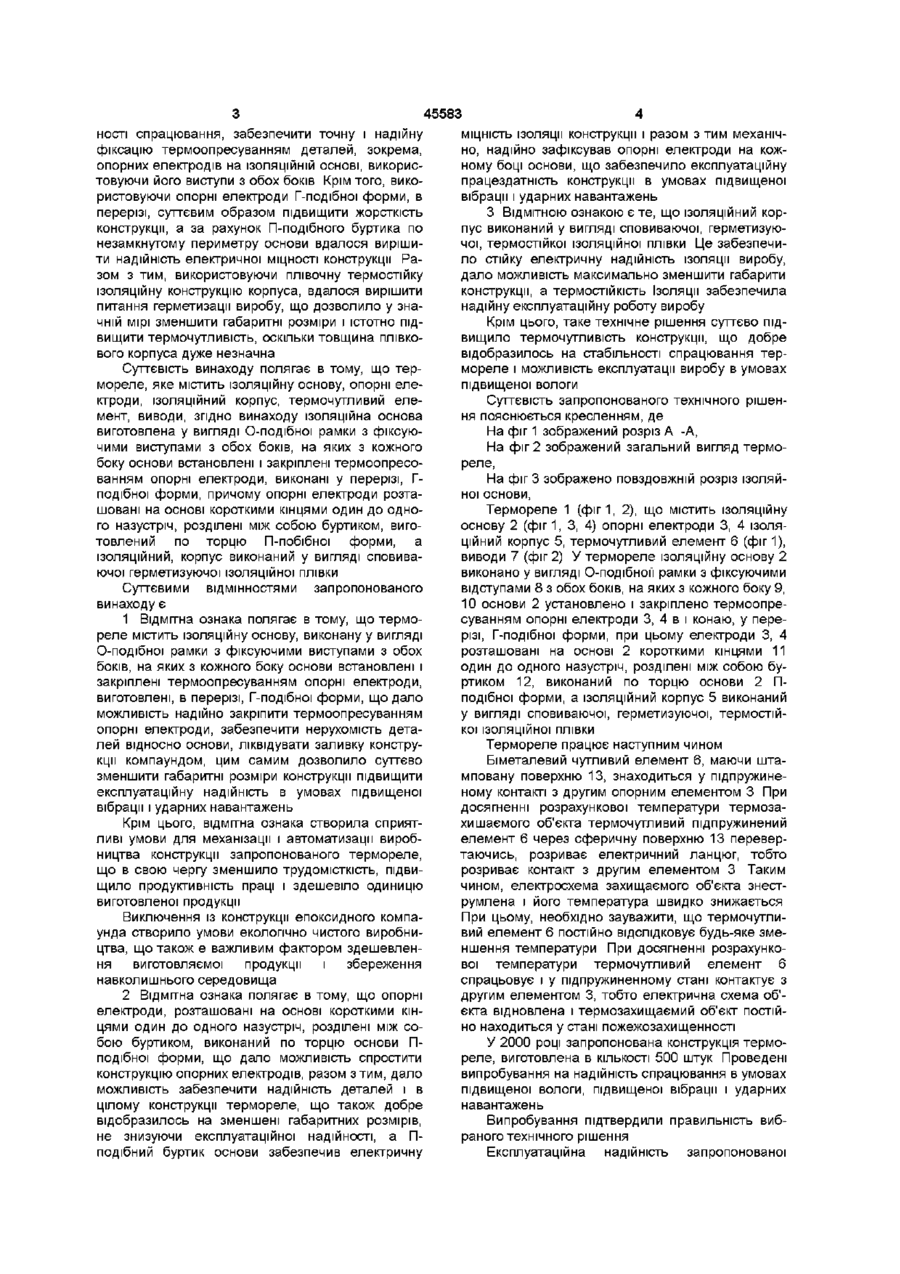

Термореле, що містить ізоляційну основу, опорні електроди, ІЗОЛЯЦІЙНИЙ корпус, термочут ливий елемент, виводи, яке відрізняється тим, що ізоляційну основу виконано у вигляді Оподібної рамки з фіксуючими виступами з обох боків, на яких з кожного боку основи встановлено і закріплено термоопресуванням опорні електроди, виконані у перерізі Г-подібної форми, при цьому опорні електроди розташовані на основі короткими кінцями один до одного назустріч і розділені між собою буртиком, виконаним по торцю основи Пподібної форми, а ІЗОЛЯЦІЙНИЙ корпус виконано у вигляді обмотувальної герметизуючої термостійкої Винахід відноситься до елетрорадютехніки і може буди застосований як термозахисний електричний розмикаючий пристрій у електрорадюаппаратурі промислового і побутового призначення Відоме технічне рішення, що містить основу, контактні пластини, корпус, термочутливий елемент, виводи [1] Ознаками, які збігаються з суттєвими ознаками заявленого технічного рішення, є основа, контактні пластини, корпус, термочутливий елемент, виводи Конструкція відомого термореле працює нестабільно із-за складності конструкції, тобто із-за взаємодії великої КІЛЬКОСТІ деталей в процесі роботи виробу Нестабільність спрацювання обумовлена використанням самого корпуса як виводу, крім того це накладає додаткові труднощі споживачу у встановленні термореле на об'єкті і забезпечення надійного контакту в умовах експлуатації і особливо це відчувається на роботі виробу в умовах підвищеної вібрації і ударних навантаженнях Вищезгадане суттєвим образом впливає на зниження області використання термореле Найближчим аналогом-прототипом заявленого технічного рішення є термореле, що містить ізоляційну основу, опорні електроди, ІЗОЛЯЦІЙНИЙ корпус, термочутливий елемент, виводи [2] Ознаками, які збігаються з суттєвими ознаками запропонованої конструкції термореле, є ізоляційна основа, опорні електроди, ІЗОЛЯЦІЙНИЙ корпус, термочутливий елемент, виводи Використання відомої конструкції термореле ускладнюється нестабільністю II роботи із-за того, що конструкція виробу дуже складна і у роботі заДІЯНІ проміжні, перехідні деталі, які і є істотною причиною нестабільної роботи виробу А наявність в середині конструкції елемента, виготовленого із смоли, і кріплення на ньому контактного елемента і інших деталей є дуже трудомістким елементом на жому в процесі монтажу з'являються сколи, тріщини і як кінцевий результат - вихід конструкції із ладу Закріплення конструкції термореле на термозахищаємому об'єкті, а також робота в умовах підвищеної вібрації і ударних навантажень створює умови, при яких, на деталях, виготовлених із смоли, з'являються тріщини, сколи, а вмонтовані деталі зміщуються з встановлених місць, порушується взаємодія і контактування струмопровідних деталей, що приводить до виходу із ладу всієї конструкції термореле Крім цього складність конструкції термореле обумовлює трудомісткість процесу виготовлення деталей і зборки самого виробу, що в свою чергу робить дорожчою одиницю виготовляємої продукції, а це означає, що застосування даної конструкції на термозахищаємих об'єктах надзвичайно звужується Задачею заявленого технічного рішення є створення такої конструкції термореле, у якій за рахунок суттєвого конструктивного поліпшення вдалося б вирішити питання підвищення стабіль ІЗОЛЯЦІЙНОЇ ПЛІВКИ СО 00 Ю ю 45583 ності спрацювання, забезпечити точну і надійну фіксацію термоопресуванням деталей, зокрема, опорних електродів на ІЗОЛЯЦІЙНІЙ ОСНОВІ, використовуючи його виступи з обох боків Крім того, використовуючи опорні електроди Г-подібної форми, в перерізі, суттєвим образом підвищити жорсткість конструкції, а за рахунок П-подібного буртика по незамкнутому периметру основи вдалося вирішити надійність електричної МІЦНОСТІ конструкції Разом з тим, використовуючи плівочну термостійку ізоляційну конструкцію корпуса, вдалося вирішити питання герметизації виробу, що дозволило у значній мірі зменшити габаритні розміри і істотно підвищити термочутливість, оскільки товщина плівкового корпуса дуже незначна Суттєвість винаходу полягає в тому, що термореле, яке містить ізоляційну основу, опорні електроди, ІЗОЛЯЦІЙНИЙ корпус, термочутливий елемент, виводи, згідно винаходу ізоляційна основа виготовлена у вигляді О-подібної рамки з фіксуючими виступами з обох боків, на яких з кожного боку основи встановлені і закріплені термоопресованням опорні електроди, виконані у перерізі, Гподібної форми, причому опорні електроди розташовані на основі короткими кінцями один до одного назустріч, розділені між собою буртиком, виготовлений по торцю П-побібної форми, а ІЗОЛЯЦІЙНИЙ, корпус виконаний у вигляді сповиваючої герметизуючої ізоляційної плівки Суттєвими ВІДМІННОСТЯМИ запропонованого винаходу є 1 Відмітна ознака полягає в тому, що термореле містить ізоляційну основу, виконану у вигляді О-подібної рамки з фіксуючими виступами з обох боків, на яких з кожного боку основи встановлені і закріплені термоопресуванням опорні електроди, виготовлені, в перерізі, Г-подібної форми, що дало можливість надійно закріпити термоопресуванням опорні електроди, забезпечити нерухомість деталей відносно основи, ліквідувати заливку конструкції компаундом, цим самим дозволило суттєво зменшити габаритні розміри конструкції підвищити експлуатаційну надійність в умовах підвищеної вібрації і ударних навантажень Крім цього, відмітна ознака створила сприятливі умови для механізації і автоматизації виробництва конструкції запропонованого термореле, що в свою чергу зменшило трудомісткість, підвищило продуктивність праці і здешевіло одиницю виготовленої продукції Виключення із конструкції епоксидного компаунда створило умови екологічно чистого виробництва, що також є важливим фактором здешевлення виготовляємої продукції і збереження навколишнього середовища 2 Відмітна ознака полягає в тому, що опорні електроди, розташовані на основі короткими кінцями один до одного назустріч, розділені між собою буртиком, виконаний по торцю основи Пподібної форми, що дало можливість спростити конструкцію опорних електродів, разом з тим, дало можливість забезпечити надійність деталей і в цілому конструкції термореле, що також добре відобразилось на зменшені габаритних розмірів, не знизуючи експлуатаційної надійності, а Пподібний буртик основи забезпечив електричну МІЦНІСТЬ ізоляції конструкції і разом з тим механічно, надійно зафіксував опорні електроди на кожному боці основи, що забезпечило експлуатаційну працездатність конструкції в умовах підвищеної вібрації і ударних навантажень З ВІДМІТНОЮ ознакою є те, що ІЗОЛЯЦІЙНИЙ кор пус виконаний у вигляді сповиваючої, герметизуючої, термостійкої ізоляційної плівки Це забезпечило стійку електричну надійність ізоляції виробу, дало можливість максимально зменшити габарити конструкції, а термостійкість Ізоляції забезпечила надійну експлуатаційну роботу виробу Крім цього, таке технічне рішення суттєво підвищило термочутливість конструкції, що добре відобразилось на стабільності спрацювання термореле і можливість експлуатації виробу в умовах підвищеної вологи Суттєвість запропонованого технічного рішення пояснюється кресленням, де На фіг 1 зображений розріз А -А, На фіг 2 зображений загальний вигляд термореле, На фіг 3 зображено повздовжній розріз ізоляйноі основи, Термореле 1 (фиг 1, 2), що містить ізоляційну основу 2 (фиг 1, 3, 4) опорні електроди 3, 4 ІЗОЛЯЦІЙНИЙ корпус 5, термочутливий елемент 6 (фіг 1), виводи 7 (фіг 2) У термореле ізоляційну основу 2 виконано у вигляді О-подібноГі рамки з фіксуючими відступами 8 з обох боків, на яких з кожного боку 9, 10 основи 2 установлено і закріплено термоопресуванням опорні електроди 3, 4 в і конаю, у перерізі, Г-подібної форми, при цьому електроди 3, 4 розташовані на основі 2 короткими кінцями 11 один до одного назустріч, розділені між собою буртиком 12, виконаний по торцю основи 2 Пподібної форми, а ІЗОЛЯЦІЙНИЙ корпус 5 виконаний у вигляді сповиваючої, герметизуючої, термостійкої ІЗОЛЯЦІЙНОЇ ПЛІВКИ Термореле працює наступним чином Біметалевий чутливий елемент 6, маючи штамповану поверхню 13, знаходиться у підпружиненому контакті з другим опорним елементом 3 При досягненні розрахункової температури термозахишаємого об'єкта термочутливий підпружинений елемент 6 через сферичну поверхню 13 перевертаючись, розриває електричний ланцюг, тобто розриває контакт з другим елементом 3 Таким чином, електросхема захищаємого об'єкта знеструмлена і його температура швидко знижається При цьому, необхідно зауважити, що термочутливий елемент 6 постійно відслідковує будь-яке зменшення температури При досягненні розрахункової температури термочутливий елемент 6 спрацьовує і у підпружиненному стані контактує з другим елементом 3, тобто електрична схема об'єкта відновлена і термозахищаємий об'єкт постійно находиться у стані пожежозахищенності У 2000 році запропонована конструкція термореле, виготовлена в КІЛЬКОСТІ 500 штук Проведені випробування на надійність спрацювання в умовах підвищеної вологи, підвищеної вібрації і ударних навантажень Випробування підтвердили правильність вибраного технічного рішення Експлуатаційна надійність запропонованої 45583 Строк служби термореле вдалося підвищити у 1,3 конструкції термореле в порівнянні з прототипом рази Крім цього, виробництво випуску даної конспідвищилась у 1,25 рази, відмовлень не спостерітрукції термореле є екологічно чистим галось 37 [1] Японія №3-19656 НО1Н /54, 81 04 14 Габаритні розміри, особливо по товщині, за 37 рахунок плівкового корпуса зменшені на 25% [2] Японія №3-19658 НО1Н /54, 8112 08 д Термореле Фиг, З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
