Виконавчий орган силового пристрою
Номер патенту: 45710
Опубліковано: 15.04.2002
Автори: Барбашин Володимир Вікторович, Савицький Володимир Миколайович
Формула / Реферат
1. Виконавчий орган силового пристрою, який містить клин і розсувні щоки з заплічками, при цьому зовнішня поверхня щік виконана криволінійної, опуклої форми в поздовжньому перетині, який відрізняється тим, що зовнішня криволінійна поверхня щік утворена не менш ніж двома прямолінійними ділянками, розташованими під кутом одна до одної, причому зовнішня поверхня щік у поздовжньому перетині має, щонайменше, дві зони концентрації напруг, розташовані в нижній і верхній частинах щік, при цьому у напрямку відділення блокового каменю від масиву поперечний розмір клина і щік у нижній частині щік більше ніж у верхній частині щік.
2. Виконавчий орган силового пристрою за п. 1, який відрізняється тим, що нижня опорна поверхня заплічок щік виконана під кутом до верхньої опорної поверхні заплічок щік.
3. Виконавчий орган силового пристрою за п. 1, який відрізняється тим, що в нижній частині заплічок щік виконана порожнина.
Текст

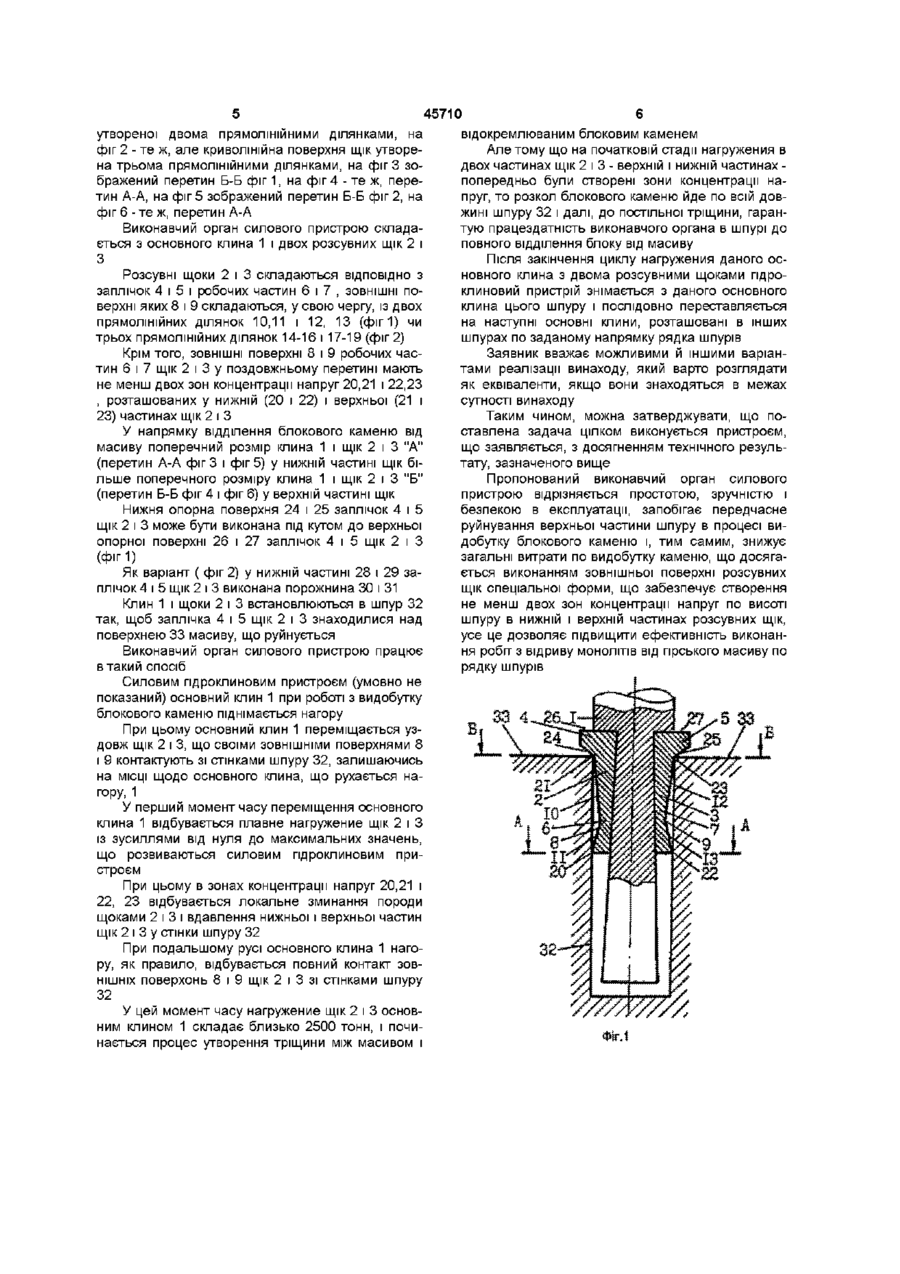

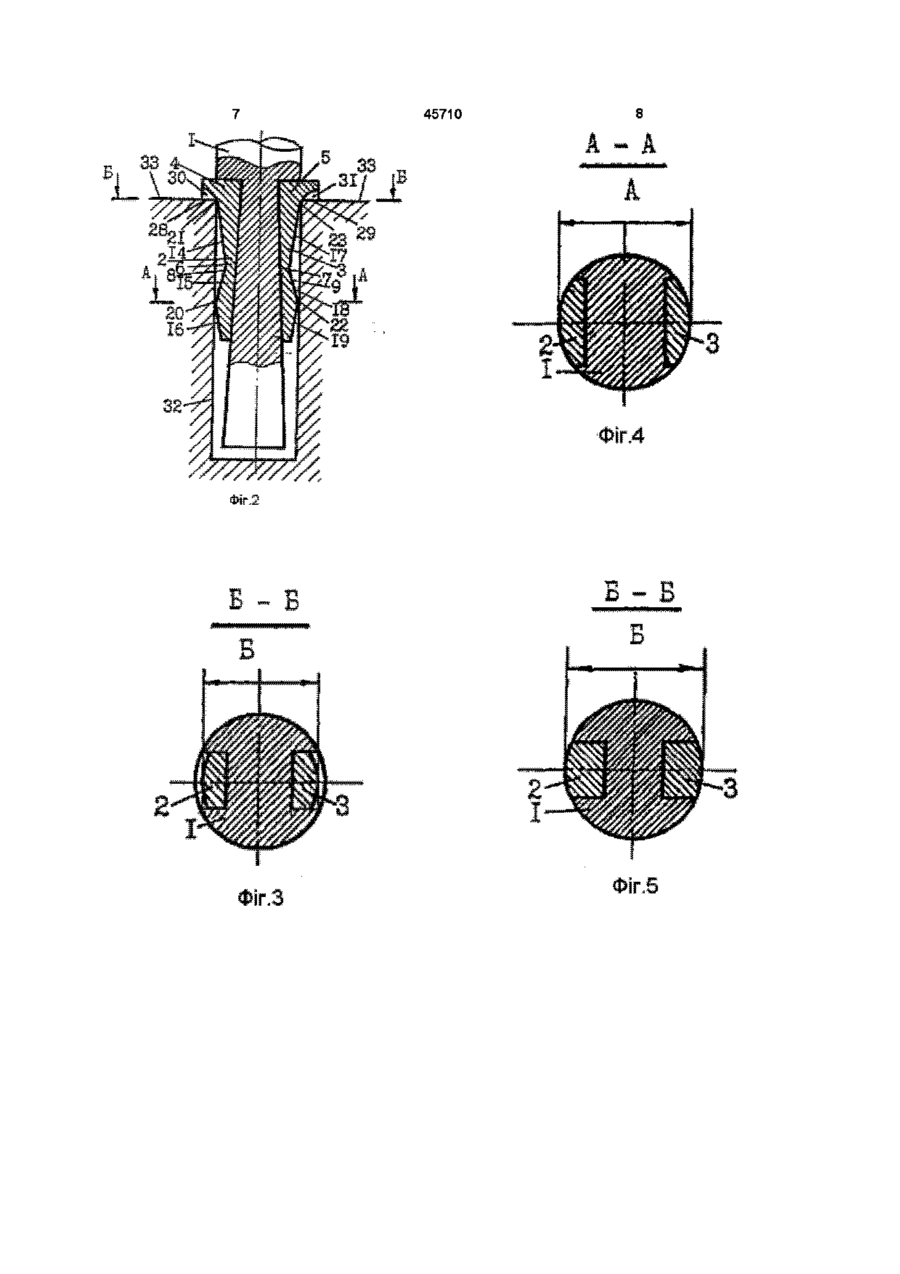

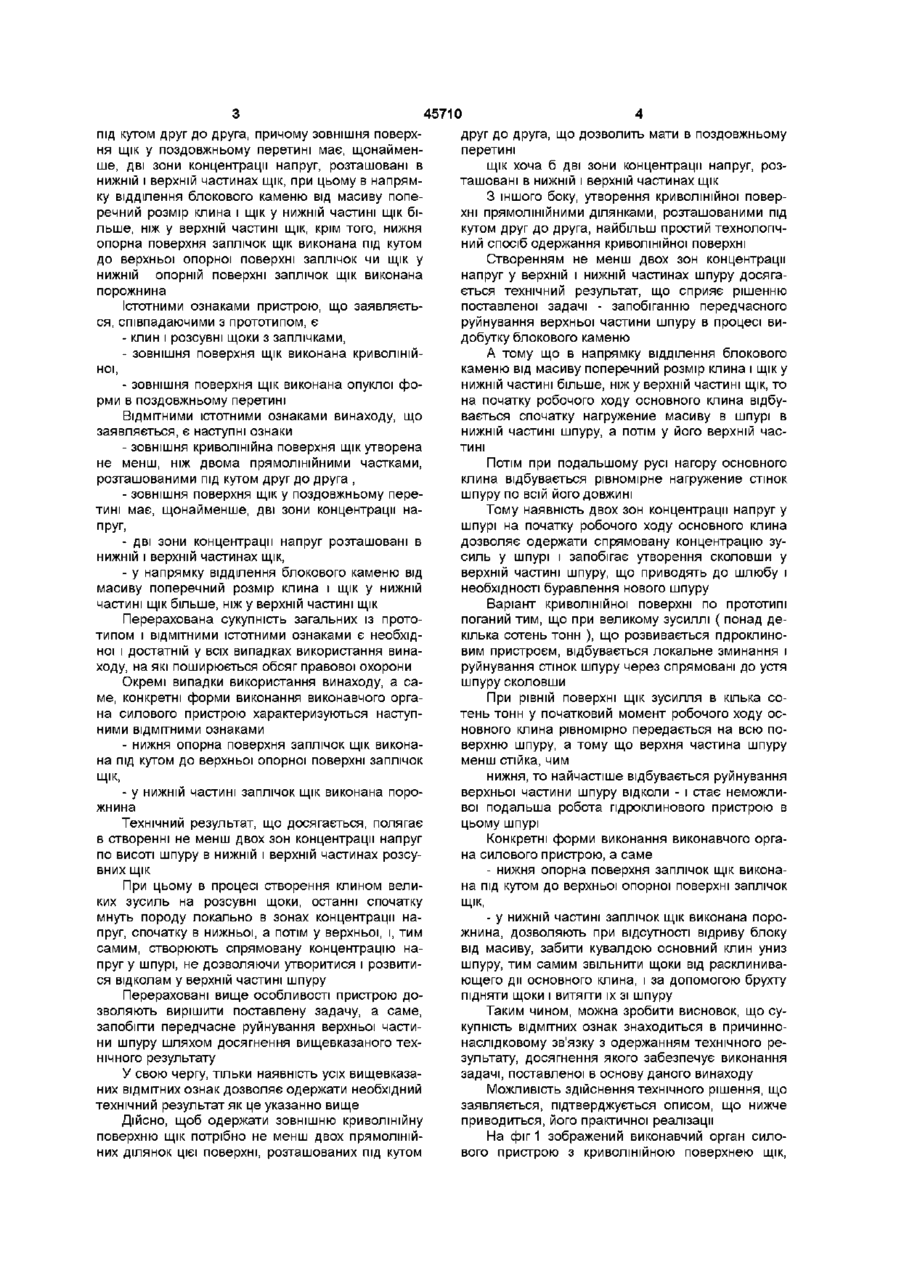

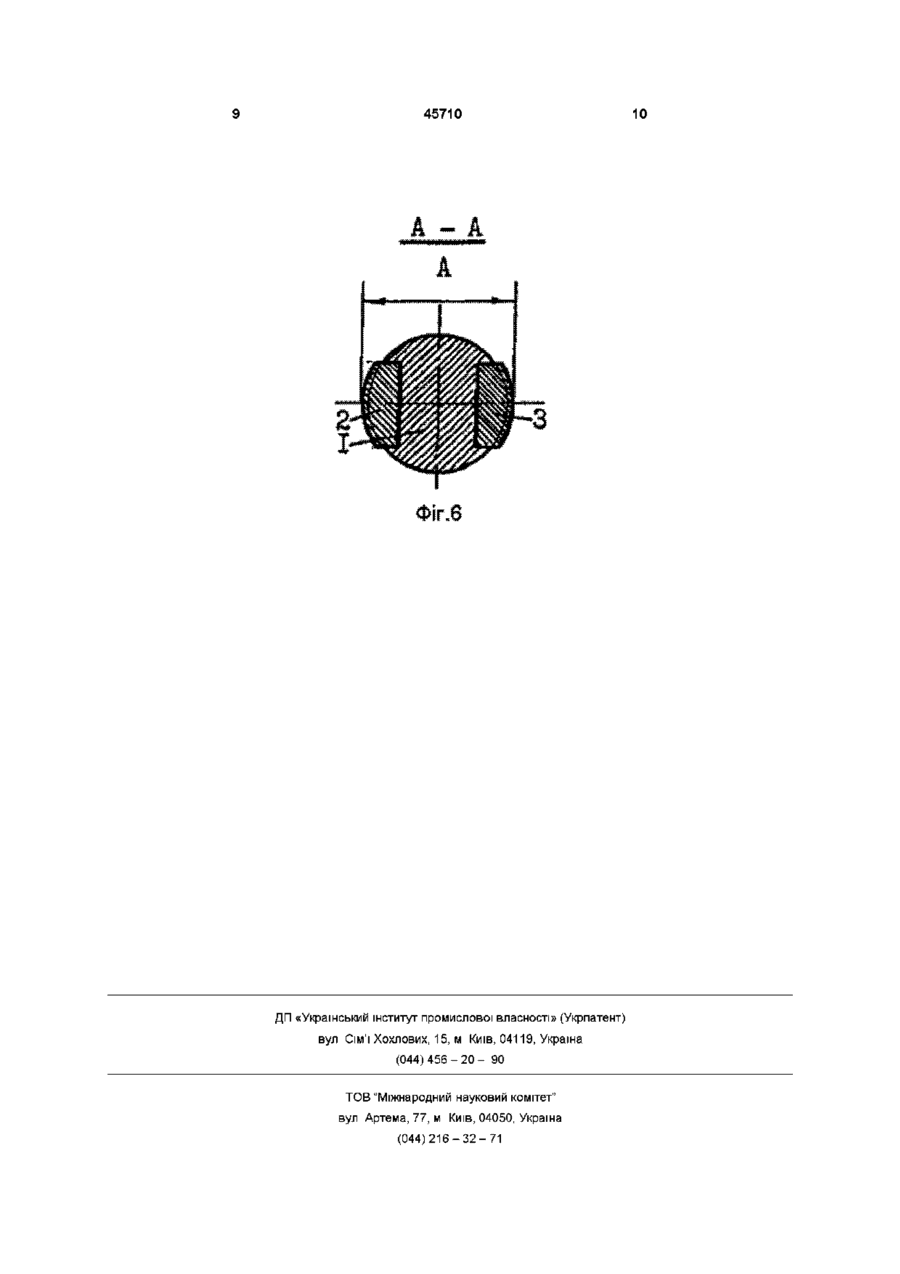

1 Виконавчий орган силового пристрою, який містить кпин і розсувні щоки з заплічками, при цьому зовнішня поверхня щік виконана криволінійної, опуклої форми в поздовжньому перетині, який відрізняється тим, що зовнішня криволінійна поверхня щік утворена не менш ніж двома прямолінійними ділянками, розташованими під кутом одна до одної, причому зовнішня поверхня щік у поздовжньому перетині має, щонайменше, дві зони концентрації напруг, розташовані в нижній і верхній частинах щік, при цьому у напрямку відділення блокового каменю від масиву поперечний розмір клина і щік у нижній частині щік більше ніж у верхній частині щік 2 Виконавчий орган силового пристрою за п 1, який відрізняється тим, що нижня опорна поверхня заплічок щік виконана під кутом до верхньої опорної поверхні заплічок щік 3 Виконавчий орган силового пристрою за п 1, який відрізняється тим, що в нижній частині заплічок щік виконана порожнина Винахід відноситься до гірської справи і будівництва, а саме, до пристроїв клинового типу для відділення блоків від масиву по рядку шпурів, для руйнування негабаритів, фундаментів і інших монолітних об'єктів Відомий пристрій для руйнування монолітних об'єктів (ас СРСР №1065595, МКИ Е 21 С 37/02, 1984р, БИ №1), що включає корпус із приводом, дві розсувні щоки, зв'язані з корпусом, і зв'язаний із приводом розпірний клин, що ЛІНІЙНО контактує з розсувними щоками, причому поверхні клина, що контактують із щоками, виконані з подовжніми виступами, що чергуються, і западинами, при цьому виступи в поперечному перерізі мають сегментну форму Недоліком пристрою є можливе і зминання, що спостерігається часто на практиці, породи і руйнування розсувними щоками верхньої частини шпуру при великих расклинивающих зусиллях, створюваних переміщенням основного клина Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є пдроклиновий пристрій для руйнування гірських порід (ас СРСР №968396, МКИ Е 21 С 37/02, 1982р, Б№ №39), що включає циліндр, у якому расположен поршень зі штоком, клин і щічки, причому зовнішня поверхня щічок виконана криволінійної, опуклої форми в поздовжньому перетині Недоліком прототипу є руйнування шпуру розсувними щічками при великих расклинивающих зусиллях, створюваних основним клином, що приводить до локального зминання породи, що руйнується, а спрямовані до устя шпуру відколи руйнують верхню частину шпуру й унеможливлюють відрив блоку від гірського масиву Такий шпур непридатний до подальшої роботи і приходиться бурити новий шпур, що приводить до невиправданих витрат, тому що відомо, що вартість бурових робіт складає до 80 % від загальних витрат по видобутку каменю В основу винаходу поставлена задача запобігання передчасного руйнування верхньої частини шпуру в процесі видобутку блокового каменю і, тим самим, зниження загальних витрат по видобутку каменю шляхом виконання зовнішньої поверхні розсувних щік спеціальної форми, що забезпечує досягнення технічного результату - створення не менш двох зон концентрації напруг по висоті шпуру в нижній і верхній частинах розсувних щік Поставлена задача зважується тим, що виконавчий орган силового пристрою, включає клин і розсувні щоки з заплічками, при цьому зовнішня поверхня щік виконана криволінійної, опуклої форми в поздовжньому перетині, має зовнішню криволінійну поверхню щік, утворену не менш ніж двома прямолінійними ділянками, розташованими о ю 45710 під кутом друг до друга, причому зовнішня поверхдруг до друга, що дозволить мати в поздовжньому ня щік у поздовжньому перетині має, щонайменперетині ше, дві зони концентрації напруг, розташовані в щік хоча б дві зони концентрації напруг, рознижній і верхній частинах щік, при цьому в напрямташовані в нижній і верхній частинах щік ку відділення блокового каменю від масиву попеЗ іншого боку, утворення криволінійної поверречний розмір клина і щік у нижній частині щік біхні прямолінійними ділянками, розташованими під льше, ніж у верхній частині щік, крім того, нижня кутом друг до друга, найбільш простий технологічопорна поверхня заплічок щік виконана під кутом ний спосіб одержання криволінійної поверхні до верхньої опорної поверхні заплічок чи щік у Створенням не менш двох зон концентрації нижній опорній поверхні заплічок щік виконана напруг у верхній і нижній частинах шпуру досягапорожнина ється технічний результат, що сприяє рішенню поставленої задачі - запобіганню передчасного Істотними ознаками пристрою, що заявляєтьруйнування верхньої частини шпуру в процесі вися, співпадаючими з прототипом, є добутку блокового каменю - клин і розсувні щоки з заплічками, - зовнішня поверхня щік виконана криволінійА тому що в напрямку відділення блокового ної, каменю від масиву поперечний розмір клина і щік у нижній частині більше, ніж у верхній частині щік, то - зовнішня поверхня щік виконана опуклої фона початку робочого ходу основного клина відбурми в поздовжньому перетині вається спочатку нагружение масиву в шпурі в ВІДМІТНИМИ ІСТОТНИМИ ознаками винаходу, що нижній частині шпуру, а потім у його верхній часзаявляється, є наступні ознаки тині - зовнішня криволінійна поверхня щік утворена не менш, ніж двома прямолінійними частками, Потім при подальшому русі нагору основного розташованими під кутом друг до друга , клина відбувається рівномірне нагружение стінок шпуру по всій його довжині - зовнішня поверхня щік у поздовжньому перетині має, щонайменше, дві зони концентрації наТому наявність двох зон концентрації напруг у пруг, шпурі на початку робочого ходу основного клина дозволяє одержати спрямовану концентрацію зу- дві зони концентрації напруг розташовані в силь у шпурі і запобігає утворення сколовши у нижній і верхній частинах щік, верхній частині шпуру, що приводять до шлюбу і - у напрямку відділення блокового каменю від необхідності буравлення нового шпуру масиву поперечний розмір клина і щік у нижній частині щік більше, ніж у верхній частині щік Варіант криволінійної поверхні по прототипі Перерахована сукупність загальних із протопоганий тим, що при великому зусиллі ( понад детипом і ВІДМІТНИМИ істотними ознаками є необхідкілька сотень тонн ), що розвивається пдрокпиноної і достатній у всіх випадках використання винавим пристроєм, відбувається локальне зминання і ходу, на які поширюється обсяг правової охорони руйнування стінок шпуру через спрямовані до устя шпуру сколовши Окремі випадки використання винаходу, а саме, конкретні форми виконання виконавчого оргаПри рівній поверхні щік зусилля в кілька сона силового пристрою характеризуються наступтень тонн у початковий момент робочого ходу осними ВІДМІТНИМИ ознаками новного клина рівномірно передається на всю поверхню шпуру, а тому що верхня частина шпуру - нижня опорна поверхня заплічок щік виконаменш стійка, чим на під кутом до верхньої опорної поверхні заплічок щік, нижня, то найчастіше відбувається руйнування верхньої частини шпуру відколи - і стає неможли- у нижній частині заплічок щік виконана порової подальша робота пдроклинового пристрою в жнина цьому шпурі Технічний результат, що досягається, полягає в створенні не менш двох зон концентрації напруг Конкретні форми виконання виконавчого оргапо висоті шпуру в нижній і верхній частинах розсуна силового пристрою, а саме вних щік - нижня опорна поверхня заплічок щік виконана під кутом до верхньої опорної поверхні заплічок При цьому в процесі створення клином велищік, ких зусиль на розсувні щоки, останні спочатку мнуть породу локально в зонах концентрації на- у нижній частині заплічок щік виконана поропруг, спочатку в нижньої, а потім у верхньої, і, тим жнина, дозволяють при відсутності відриву блоку самим, створюють спрямовану концентрацію навід масиву, забити кувалдою основний клин униз пруг у шпурі, не дозволяючи утворитися і розвитишпуру, тим самим звільнити щоки від расклинивася відколам у верхній частині шпуру ющего дм основного клина, і за допомогою брухту підняти щоки і витягти їх зі шпуру Перераховані вище особливості пристрою дозволяють вирішити поставлену задачу, а саме, Таким чином, можна зробити висновок, що сузапобігти передчасне руйнування верхньої частикупність ВІДМІТНИХ ознак знаходиться в причиннони шпуру шляхом досягнення вищевказаного технаслідковому зв'язку з одержанням технічного ренічного результату зультату, досягнення якого забезпечує виконання задачі, поставленої в основу даного винаходу У свою чергу, тільки наявність усіх вищевказаних ВІДМІТНИХ ознак дозволяє одержати необхідний Можливість здійснення технічного рішення, що технічний результат як це указанно вище заявляється, підтверджується описом, що нижче приводиться, його практичної реалізації Дійсно, щоб одержати зовнішню криволінійну поверхню щік потрібно не менш двох прямолінійНа фіг 1 зображений виконавчий орган силоних ділянок цієї поверхні, розташованих під кутом вого пристрою з криволінійною поверхнею щік, 45710 утвореної двома прямолінійними ділянками, на фіг 2 - те ж, але криволінійна поверхня щік утворена трьома прямолінійними ділянками, на фіг 3 зображений перетин Б-Б фіг 1, на фіг 4 - те ж, перетин А-А, на фіг 5 зображений перетин Б-Б фіг 2, на фіг 6 - те ж, перетин А-А Виконавчий орган силового пристрою складається з основного клина 1 і двох розсувних щік 2 і З Розсувні щоки 2 і 3 складаються ВІДПОВІДНО З заплічок 4 і 5 і робочих частин 6 і 7 , ЗОВНІШНІ поверхні яких 8 і 9 складаються, у свою чергу, із двох прямолінійних ділянок 10,11 і 12, 13 (фиг 1) чи трьох прямолінійних ділянок 14-16 і 17-19 (фіг 2) Крім того, ЗОВНІШНІ поверхні 8 і 9 робочих частин 6 і 7 щік 2 і 3 у поздовжньому перетині мають не менш двох зон концентрації напруг 20,21 і 22,23 , розташованих у нижній (20 і 22) і верхньої (21 і 23) частинах щік 2 і З У напрямку відділення блокового каменю від масиву поперечний розмір клина 1 і щік 2 і З "А" (перетин А-А фіг 3 і фіг 5) у нижній частині щік більше поперечного розміру клина 1 і щік 2 і З "Б" (перетин Б-Б фіг 4 і фіг 6) у верхній частині щік Нижня опорна поверхня 24 і 25 заплічок 4 і 5 щік 2 і 3 може бути виконана під кутом до верхньої опорної поверхні 26 і 27 заплічок 4 і 5 щік 2 і З (фіг1) Як варіант ( фіг 2) у нижній частині 28 і 29 заплічок 4 і 5 щік 2 і 3 виконана порожнина ЗО і 31 Клин 1 і щоки 2 і 3 встановлюються в шпур 32 так, щоб заплічка 4 і 5 щік 2 і 3 знаходилися над поверхнею 33 масиву, що руйнується Виконавчий орган силового пристрою працює в такий спосіб Силовим пдроклиновим пристроєм (умовно не показаний) основний клин 1 при роботі з видобутку блокового каменю піднімається нагору При цьому основний клин 1 переміщається уздовж щік 2 і 3, що своїми ЗОВНІШНІМИ поверхнями 8 і 9 контактують зі стінками шпуру 32, залишаючись на МІСЦІ щодо основного клина, що рухається нагору, 1 У перший момент часу переміщення основного клина 1 відбувається плавне нагружение щік 2 і З із зусиллями від нуля до максимальних значень, що розвиваються силовим пдроклиновим пристроєм При цьому в зонах концентрації напруг 20,21 і 22, 23 відбувається локальне зминання породи щоками 2 і 3 і вдавлення нижньої і верхньої частин щік 2 і 3 у стінки шпуру 32 При подальшому русі основного клина 1 нагору, як правило, відбувається повний контакт ЗОВНІШНІХ поверхонь 8 і 9 щік 2 і 3 зі стінками шпуру 32 У цей момент часу нагружение щік 2 і 3 основним клином 1 складає близько 2500 тонн, і починається процес утворення тріщини між масивом і відокремлюваним блоковим каменем Але тому що на початковій стадії нагружения в двох частинах щік 2 і 3 - верхній і нижній частинах попередньо були створені зони концентрації напруг, то розкол блокового каменю йде по всій довжині шпуру 32 і далі, до постільної тріщини, гарантую працездатність виконавчого органа в шпурі до повного відділення блоку від масиву Після закінчення циклу нагружения даного основного клина з двома розсувними щоками пдроклиновий пристрій знімається з даного основного клина цього шпуру і послідовно переставляється на наступні основні кпини, розташовані в інших шпурах по заданому напрямку рядка шпурів Заявник вважає можливими й іншими варіантами реалізації винаходу, який варто розглядати як еквіваленти, якщо вони знаходяться в межах сутності винаходу Таким чином, можна затверджувати, що поставлена задача цілком виконується пристроєм, що заявляється, з досягненням технічного результату, зазначеного вище Пропонований виконавчий орган силового пристрою відрізняється простотою, зручністю і безпекою в експлуатації, запобігає передчасне руйнування верхньої частини шпуру в процесі видобутку блокового каменю і, тим самим, знижує загальні витрати по видобутку каменю, що досягається виконанням зовнішньої поверхні розсувних щік спеціальної форми, що забезпечує створення не менш двох зон концентрації напруг по висоті шпуру в нижній і верхній частинах розсувних щік, усе це дозволяє підвищити ефективність виконання робіт з відриву МОНОЛІТІВ від гірського масиву по рядку шпурів 45710 45710 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
ДивитисяДодаткова інформація
Автори англійськоюSavitskyi Volodymyr Mykolaiovych
Автори російськоюСавицкий Владимир Николаевич
МПК / Мітки
МПК: E21C 37/02
Мітки: силового, пристрою, виконавчий, орган
