Головка термостата для клапана

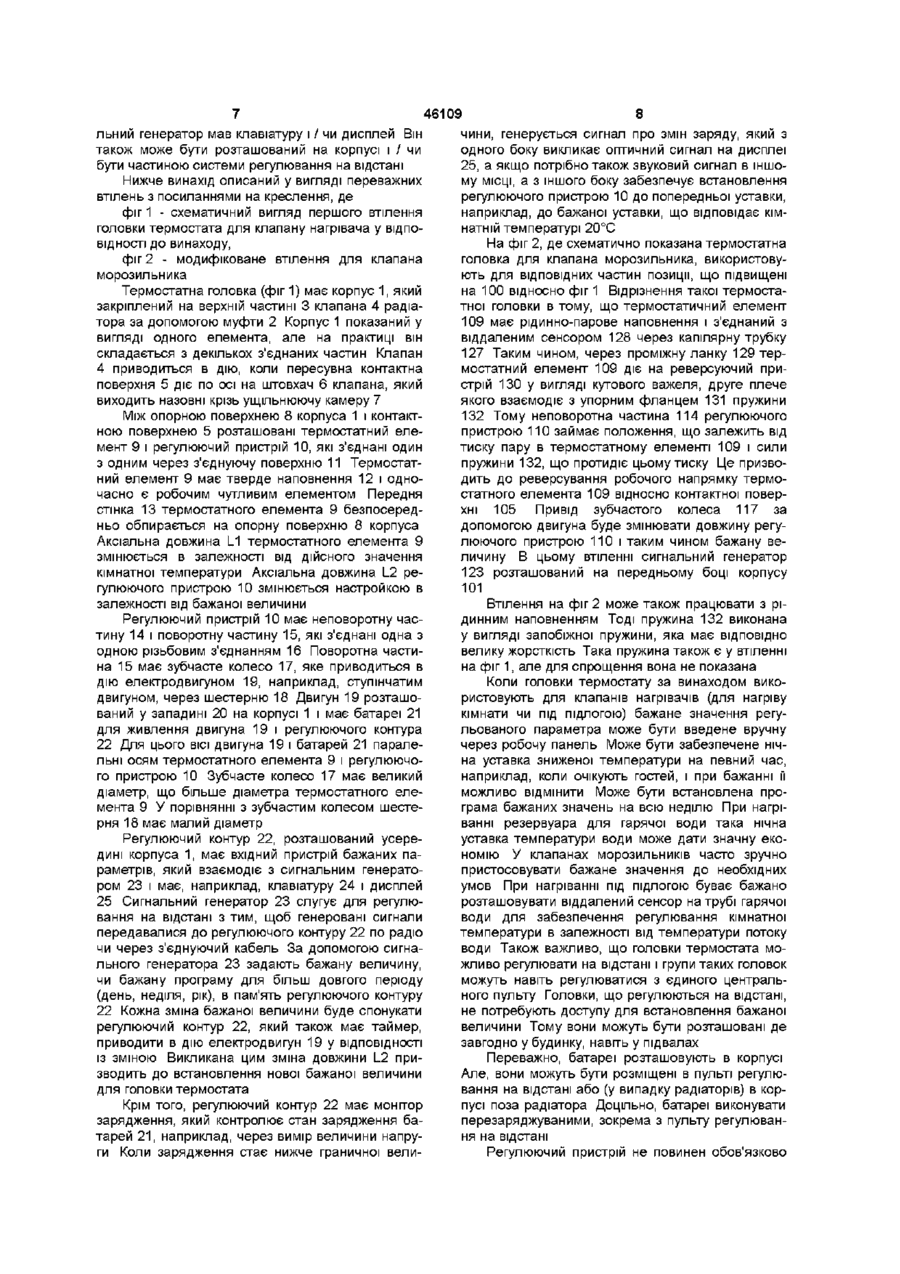

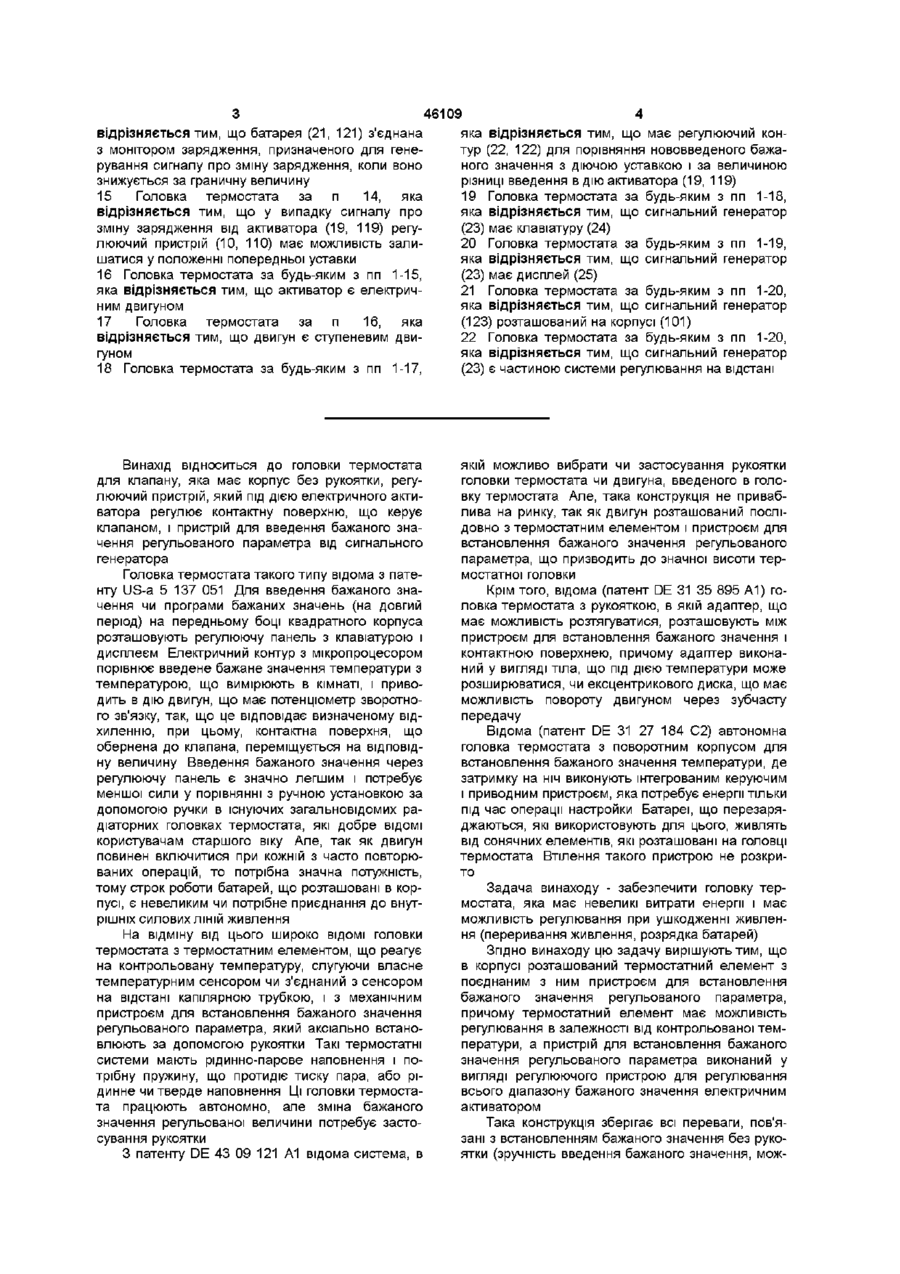

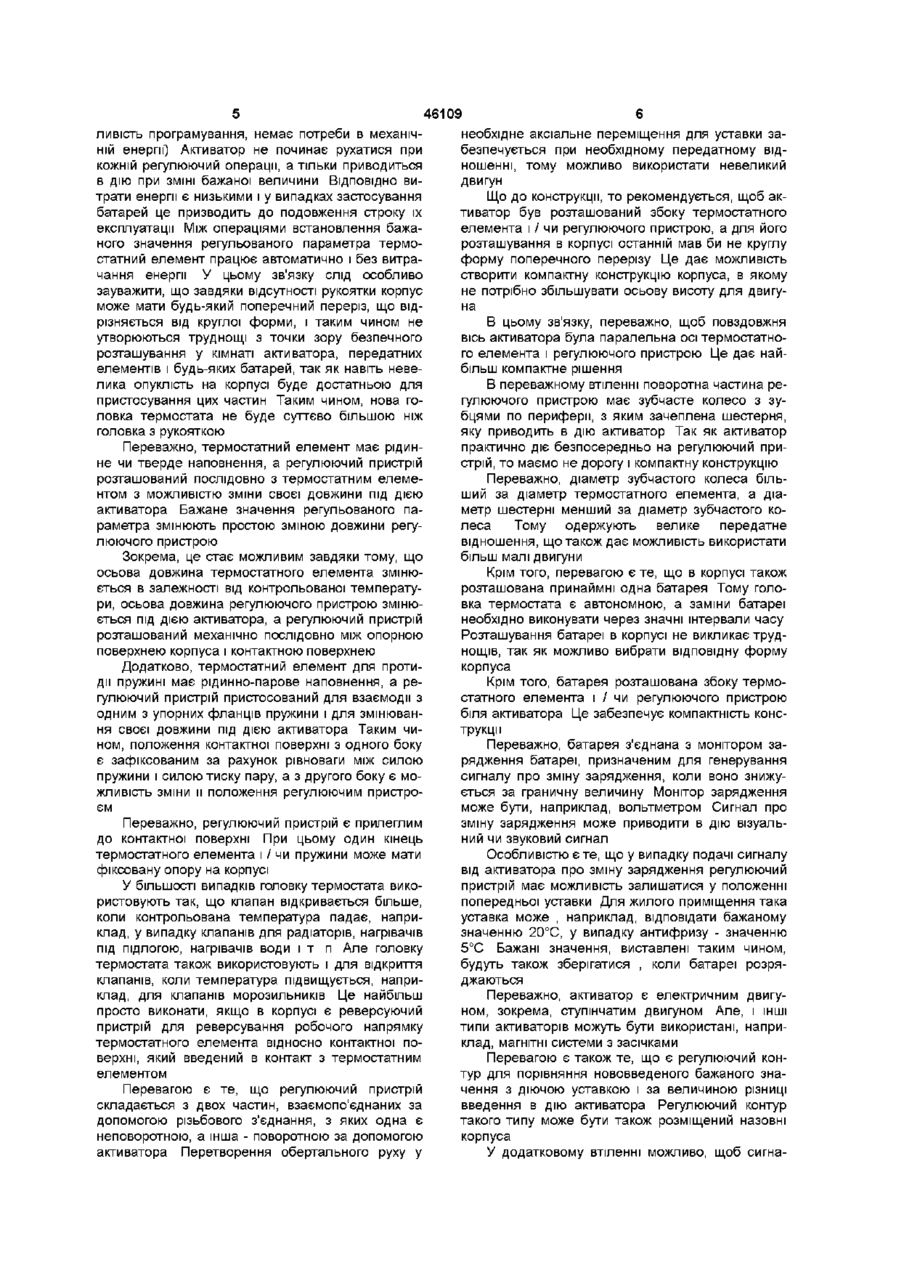

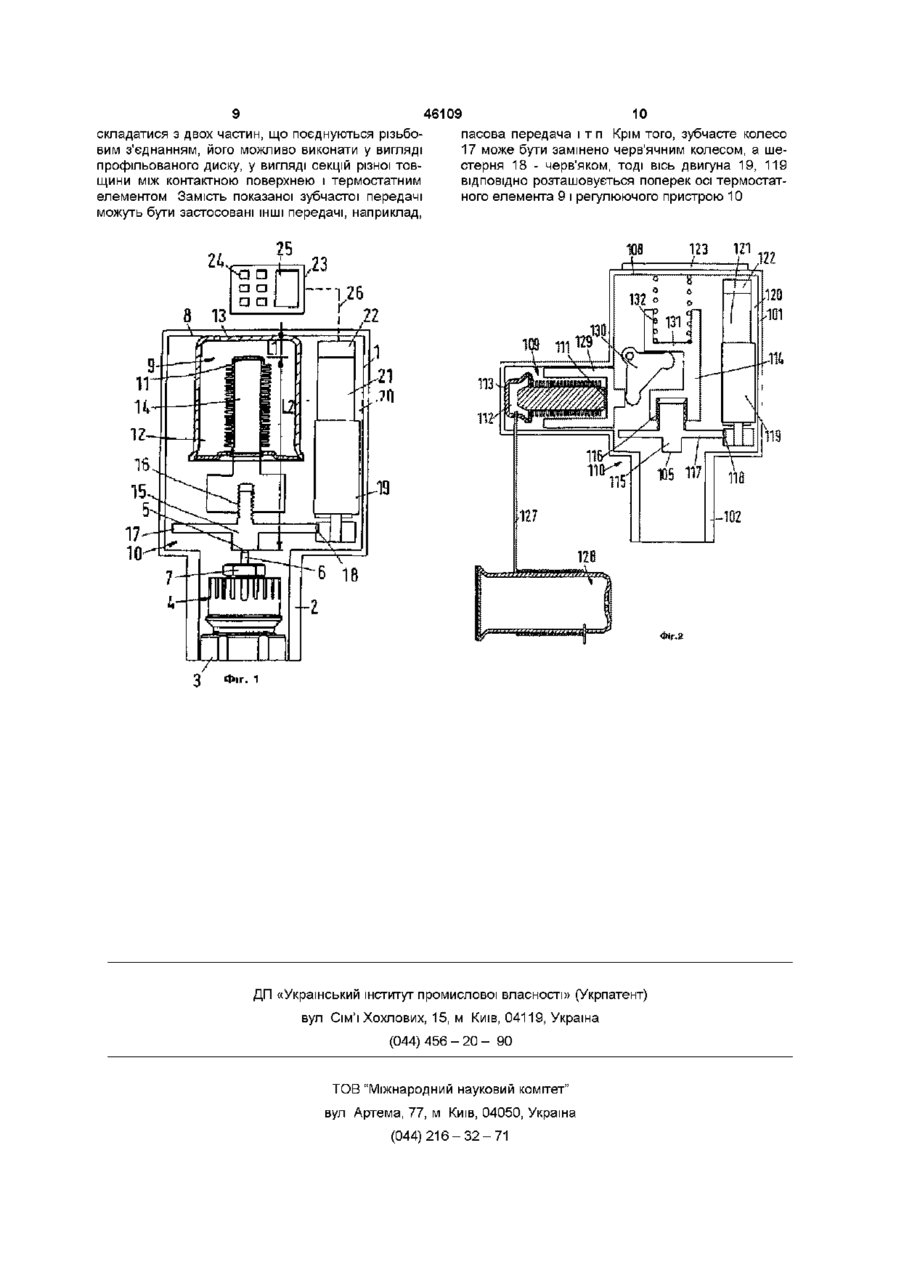

1 Головка термостата для клапана, яка має корпус без рукоятки, регулюючий пристрій, який під дією електричного активатора регулює контактну поверхню, що керує клапаном, і пристрій для введення бажаного значення регульованого параметра від сигнального генератора, яка відрізняється тим, що в корпусі (1, 101) розташований термостатний елемент (9, 109) з поєднаним з ним пристроєм для встановлення бажаного значення регульованого параметра, причому термостатний елемент має можливість регулювання в залежності від контрольованої температури, а пристрій для встановлення бажаного значення регульованого параметра виконаний у вигляді регулюючого пристрою (10, 110) для регулювання всього діапазону бажаного значення електричним активатором (19, 119) 2 Головка термостата за п 1, яка відрізняється тим, що термостатний елемент (9) має рідинне чи тверде наповнення, а регулюючий пристрій (10) розташований послідовно з термостатним елементом З МОЖЛИВІСТЮ ЗМІНИ СВОЄЇ ДОВЖИНИ ПІД ДІЄЮ активатора (19) 3 Головка термостата за п 1 або 2, яка відрізняється тим, що осьова довжина (L1) термостатного елемента (9) є змінюваною в залежності від контрольованої температури, осьова довжина регулюючого пристрою (10) є змінюваною під дією активатора (19), а регулюючий пристрій (10) розташований послідовно між опорною поверхнею (8) корпуса (1) і контактною поверхнею (5) 3 запезпеченням механічної жорсткості 4 Головка термостата за п 1, яка відрізняється тим, що термостатний елемент (109) для протидії пружині (132) має рідинно-парове наповнення, а регулюючий пристрій пристосований для взаємодії з одним з упорних фланців (131) пружини і для зміни своєї довжини під дією активатора (119) 5 Головка термостата за будь-яким з пп 1-4, яка відрізняється тим, що регулюючий пристрій (10, 110) є прилеглим до контактної поверхні (5, 105) 6 Головка термостата за будь-яким з пп 1-5, яка відрізняється тим, що реверсуючий пристрій (130) в корпусі введений в контакт з термостатним елементом (109) для реверсування робочого напрямку термостатного елемента відносно контактної поверхні (105) 7 Головка термостата за будь-яким з пп 1-6, яка відрізняється тим, що регулюючий пристрій (10, 110) складається з двох частин, взаємоз'єднаних за допомогою різьбового з'єднання, з яких одна (14, 114) є неповоротною, а інша (15, 115) - поворотною за допомогою активатора (19, 119) 8 Головка термостата за будь-яким з пп 1-7, яка відрізняється тим, що активатор (9, 109) розташований з боку термостатного елемента (19, 119) і/або регулюючого пристрою (10, 110), а для розташування активатора (19, 119) в корпусі (1, 101) останній має некруглу форму поперечного перерізу 9 Головка термостата за п 8, яка відрізняється тим, що повздовжня вісь активатора (19) паралельна осі термостатного елемента (9) і регулюючого пристрою (10) 10 Головка термостата за будь-яким з пп 1-9, яка відрізняється тим, що поворотна частина (15, 115) регулюючого пристрою (10, 110) має зубчасте колесо (17, 117) з зубцями по периферії, з яким зачеплена шестірня (18, 118), яку приводить в дію активатор (19, 119) 11 Головка термостата за п 10, яка відрізняється тим, що діаметр зубчастого колеса (17, 117) більший за діаметр термостатного елемента (9, 109), а діаметр шестірні (18, 118) менший за діаметр зубчастого колеса (17, 117) 12 Головка термостата за будь-яким з пп 1-11, яка відрізняється тим, що в корпусі (1, 101) також розташована принаймні одна батарея (21,121) 13 Головка термостата за пп 8 та 12, яка відрізняється тим, що батарея (21, 121) розташована з боку термостатного елемента (9, 109) і / або регулюючого пристрою (10, 110) біля активатора (19, 119) 14 Головка термостата за п 12 або 13, яка О О (О відрізняється тим, що батарея (21, 121) з'єднана з монітором зарядження, призначеного для генерування сигналу про зміну зарядження, коли воно знижується за граничну величину 15 Головка термостата за п 14, яка відрізняється тим, що у випадку сигналу про зміну зарядження від активатора (19, 119) регулюючий пристрій (10, 110) має можливість залишатися у положенні попередньої уставки 16 Головка термостата за будь-яким з пп 1-15, яка відрізняється тим, що активатор є електричним двигуном 17 Головка термостата за п 16, яка відрізняється тим, що двигун є ступеневим двигуном 18 Головка термостата за будь-яким з пп 1-17, Винахід відноситься до головки термостата для клапану, яка має корпус без рукоятки, регулюючий пристрій, який під дією електричного активатора регулює контактну поверхню, що керує клапаном, і пристрій для введення бажаного значення регульованого параметра від сигнального генератора Головка термостата такого типу відома з патенту US-a 5 137 051 Для введення бажаного значення чи програми бажаних значень (на довгий період) на передньому боці квадратного корпуса розташовують регулюючу панель з клавіатурою і дисплеєм Електричний контур з мікропроцесором порівнює введене бажане значення температури з температурою, що вимірюють в кімнаті, і приводить в дію двигун, що має потенціометр зворотного зв'язку, так, що це відповідає визначеному відхиленню, при цьому, контактна поверхня, що обернена до клапана, переміщується на відповідну величину Введення бажаного значення через регулюючу панель є значно легшим і потребує меншої сили у порівнянні з ручною установкою за допомогою ручки в існуючих загальновідомих радіаторних головках термостата, які добре ВІДОМІ користувачам старшого віку Але, так як двигун повинен включитися при кожній з часто повторюваних операцій, то потрібна значна потужність, тому строк роботи батарей, що розташовані в корпусі, є невеликим чи потрібне приєднання до внутрішніх силових ЛІНІЙ живлення На відміну від цього широко ВІДОМІ ГОЛОВКИ термостата з термостатним елементом, що реагує на контрольовану температуру, слугуючи власне температурним сенсором чи з'єднаний з сенсором на відстані капілярною трубкою, і з механічним пристроєм для встановлення бажаного значення регульованого параметра, який аксіально встановлюють за допомогою рукоятки Такі термостатні системи мають рідинно-парове наповнення і потрібну пружину, що протидіє тиску пара, або рідинне чи тверде наповнення Ці головки термостата працюють автономно, але зміна бажаного значення регульованої величини потребує застосування рукоятки З патенту DE 43 09 121 А1 відома система, в 46109 яка відрізняється тим, що має регулюючий контур (22, 122) для порівняння нововведеного бажаного значення з діючою уставкою і за величиною різниці введення в дію активатора (19, 119) 19 Головка термостата за будь-яким з пп 1-18, яка відрізняється тим, що сигнальний генератор (23) має клавіатуру (24) 20 Головка термостата за будь-яким з пп 1-19, яка відрізняється тим, що сигнальний генератор (23) має дисплей (25) 21 Головка термостата за будь-яким з пп 1-20, яка відрізняється тим, що сигнальний генератор (123) розташований на корпусі (101) 22 Головка термостата за будь-яким з пп 1-20, яка відрізняється тим, що сигнальний генератор (23) є частиною системи регулювання на відстані якій можливо вибрати чи застосування рукоятки головки термостата чи двигуна, введеного в головку термостата Але, така конструкція не приваблива на ринку, так як двигун розташований послідовно з термостатним елементом і пристроєм для встановлення бажаного значення регульованого параметра, що призводить до значної висоти термостатної головки Крім того, відома (патент DE 31 35 895 А1) головка термостата з рукояткою, в якій адаптер, що має можливість розтягуватися, розташовують між пристроєм для встановлення бажаного значення і контактною поверхнею, причому адаптер виконаний у вигляді тіла, що під дією температури може розширюватися, чи ексцентрикового диска, що має можливість повороту двигуном через зубчасту передачу Відома (патент DE 31 27 184 С2) автономна головка термостата з поворотним корпусом для встановлення бажаного значення температури, де затримку на ніч виконують інтегрованим керуючим і приводним пристроєм, яка потребує енергії тільки під час операції настройки Батареї, що перезаряджаються, які використовують для цього, живлять від сонячних елементів, які розташовані на головці термостата Втілення такого пристрою не розкрито Задача винаходу - забезпечити головку термостата, яка має невеликі витрати енергії і має можливість регулювання при ушкодженні живлення (переривання живлення, розрядка батарей) Згідно винаходу цю задачу вирішують тим, що в корпусі розташований термостатний елемент з поєднаним з ним пристроєм для встановлення бажаного значення регульованого параметра, причому термостатний елемент має можливість регулювання в залежності від контрольованої температури, а пристрій для встановлення бажаного значення регульованого параметра виконаний у вигляді регулюючого пристрою для регулювання всього діапазону бажаного значення електричним активатором Така конструкція зберігає всі переваги, пов'язані з встановленням бажаного значення без рукоятки (зручність введення бажаного значення, мож 46109 необхідне аксіальне переміщення для уставки забезпечується при необхідному передатному відношенні, тому можливо використати невеликий в дію при ЗМІНІ бажаної величини ВІДПОВІДНО видвигун трати енергії є низькими і у випадках застосування Що до конструкції, то рекомендується, щоб акбатарей це призводить до подовження строку їх тиватор був розташований збоку термостатного експлуатації Між операціями встановлення бажаелемента і / чи регулюючого пристрою, а для його ного значення регульованого параметра терморозташування в корпусі останній мав би не круглу статний елемент працює автоматично і без витраформу поперечного перерізу Це дає можливість чання енергії У цьому зв'язку слід особливо створити компактну конструкцію корпуса, в якому зауважити, що завдяки відсутності рукоятки корпус не потрібно збільшувати осьову висоту для двигуможе мати будь-який поперечний переріз, що відна різняється від круглої форми, і таким чином не В цьому зв'язку, переважно, щоб повздовжня утворюються труднощі з точки зору безпечного вісь активатора була паралельна осі термостатнорозташування у кімнаті активатора, передатних го елемента і регулюючого пристрою Це дає найелементів і будь-яких батарей, так як навіть невебільш компактне рішення лика опуклість на корпусі буде достатньою для В переважному втіленні поворотна частина репристосування цих частин Таким чином, нова гогулюючого пристрою має зубчасте колесо з зуловка термостата не буде суттєво більшою ніж бцями по периферії, з яким зачеплена шестерня, головка з рукояткою яку приводить в дію активатор Так як активатор практично діє безпосередньо на регулюючий приПереважно, термостатний елемент має рідинстрій, то маємо не дорогу і компактну конструкцію не чи тверде наповнення, а регулюючий пристрій розташований послідовно з термостатним елемеПереважно, діаметр зубчастого колеса більнтом З МОЖЛИВІСТЮ ЗМІНИ СВОЄЇ ДОВЖИНИ ПІД ДІЄЮ ший за діаметр термостатного елемента, а діаметр шестерні менший за діаметр зубчастого коактиватора Бажане значення регульованого палеса Тому одержують велике передатне раметра змінюють простою зміною довжини регувідношення, що також дає можливість використати люючого пристрою більш малі двигуни Зокрема, це стає можливим завдяки тому, що осьова довжина термостатного елемента змінюКрім того, перевагою є те, що в корпусі також ється в залежності від контрольованої температурозташована принаймні одна батарея Тому голори, осьова довжина регулюючого пристрою змінювка термостата є автономною, а заміни батареї ється під дією активатора, а регулюючий пристрій необхідно виконувати через значні інтервали часу розташований механічно послідовно між опорною Розташування батареї в корпусі не викликає трудповерхнею корпуса і контактною поверхнею нощів, так як можливо вибрати відповідну форму корпуса Додатково, термостатний елемент для протидії пружині має рідинно-парове наповнення, а реКрім того, батарея розташована збоку термогулюючий пристрій пристосований для взаємодії з статного елемента і / чи регулюючого пристрою одним з упорних фланців пружини і для змінюванбіля активатора Це забезпечує компактність консня своєї довжини під дією активатора Таким читрукції ном, положення контактної поверхні з одного боку Переважно, батарея з'єднана з монітором зає зафіксованим за рахунок рівноваги між силою рядження батареї, призначеним для генерування пружини і силою тиску пару, а з другого боку є мосигналу про зміну зарядження, коли воно знижужливість зміни и положення регулюючим пристроється за граничну величину Монітор зарядження єм може бути, наприклад, вольтметром Сигнал про зміну зарядження може приводити в дію візуальПереважно, регулюючий пристрій є прилеглим ний чи звуковий сигнал до контактної поверхні При цьому один кінець термостатного елемента і / чи пружини може мати Особливістю є те, що у випадку подачі сигналу фіксовану опору на корпусі від активатора про зміну зарядження регулюючий пристрій має можливість залишатися у положенні У більшості випадків головку термостата викопопередньої уставки Для жилого приміщення така ристовують так, що клапан відкривається більше, уставка може , наприклад, відповідати бажаному коли контрольована температура падає, напризначенню 20°С, у випадку антифризу - значенню клад, у випадку клапанів для радіаторів, нагрівачів 5°С Бажані значення, виставлені таким чином, під підлогою, нагрівачів води і т п Але головку будуть також зберігатися , коли батареї розрятермостата також використовують і для відкриття джаються клапанів, коли температура підвищується, наприклад, для клапанів морозильників Це найбільш Переважно, активатор є електричним двигупросто виконати, якщо в корпусі є реверсуючий ном, зокрема, ступінчатим двигуном Але, і ІНШІ пристрій для реверсування робочого напрямку типи активаторів можуть бути використані, напритермостатного елемента відносно контактної поклад, магнітні системи з засічками верхні, який введений в контакт з термостатним Перевагою є також те, що є регулюючий конелементом тур для порівняння нововведеного бажаного значення з діючою уставкою і за величиною різниці Перевагою є те, що регулюючий пристрій введення в дію активатора Регулюючий контур складається з двох частин, взаємопо'єднаних за такого типу може бути також розміщений назовні допомогою різьбового з'єднання, з яких одна є корпуса неповоротною, а інша - поворотною за допомогою активатора Перетворення обертального руху у У додатковому втіленні можливо, щоб сигналивість програмування, немає потреби в механічній енергії) Аісгиватор не починає рухатися при кожній регулюючий операції, а тільки приводиться 8 46109 чини, генерується сигнал про змін заряду, який з одного боку викликає оптичний сигнал на дисплеї 25, а якщо потрібно також звуковий сигнал в іншому МІСЦІ, а з іншого боку забезпечує встановлення регулюючого пристрою 10 до попередньої уставки, наприклад, до бажаної уставки, що відповідає кімнатній температурі 20°С ВІДНОСТІ до винаходу, На фіг 2, де схематично показана термостатна головка для клапана морозильника, використовуфіг 2 - модифіковане втілення для клапана ють для ВІДПОВІДНИХ частин позиції, що підвищені морозильника на 100 відносно фіг 1 Відрізнення такої термостаТермостатна головка (фіг 1) має корпус 1, який тної головки в тому, що термостатичний елемент закріплений на верхній частині 3 клапана 4 радіа109 має рідинно-парове наповнення і з'єднаний з тора за допомогою муфти 2 Корпус 1 показаний у віддаленим сенсором 128 через капілярну трубку вигляді одного елемента, але на практиці він 127 Таким чином, через проміжну ланку 129 терскладається з декількох з'єднаних частин Клапан мостатний елемент 109 діє на реверсуючий при4 приводиться в дію, коли пересувна контактна стрій 130 у вигляді кутового важеля, друге плече поверхня 5 діє по осі на штовхач 6 клапана, який якого взаємодіє з упорним фланцем 131 пружини виходить назовні крізь ущільнюючу камеру 7 132 Тому неповоротна частина 114 регулюючого Між опорною поверхнею 8 корпуса 1 і контактпристрою 110 займає положення, що залежить від ною поверхнею 5 розташовані термостатний елетиску пару в термостатному елементі 109 і сили мент 9 і регулюючий пристрій 10, які з'єднані один пружини 132, що протидіє цьому тиску Це призвоз одним через з'єднуючу поверхню 11 Термостатдить до реверсування робочого напрямку термоний елемент 9 має тверде наповнення 12 і одностатного елемента 109 відносно контактної поверчасно є робочим чутливим елементом Передня хні 105 Привід зубчастого колеса 117 за стінка 13 термостатного елемента 9 безпосереддопомогою двигуна буде змінювати довжину регуньо обпирається на опорну поверхню 8 корпуса люючого пристрою 110 і таким чином бажану веАксіальна довжина L1 термостатного елемента 9 личину В цьому втіленні сигнальний генератор змінюється в залежності від дійсного значення 123 розташований на передньому боці корпусу кімнатної температури Аксіальна довжина L2 ре101 гулюючого пристрою 10 змінюється настройкою в залежності від бажаної величини Втілення на фіг 2 може також працювати з ріРегулюючий пристрій 10 має неповоротну часдинним наповненням Тоді пружина 132 виконана тину 14 і поворотну частину 15, які з'єднані одна з у вигляді запобіжної пружини, яка має ВІДПОВІДНО одною різьбовим з'єднанням 16 Поворотна частивелику жорсткість Така пружина також є у втіленні на 15 має зубчасте колесо 17, яке приводиться в на фіг 1, але для спрощення вона не показана дію електродвигуном 19, наприклад, ступінчатим Коли головки термостату за винаходом викодвигуном, через шестерню 18 Двигун 19 розташористовують для клапанів нагрівачів (для нагріву ваний у западині 20 на корпусі 1 і має батареї 21 кімнати чи під підлогою) бажане значення регудля живлення двигуна 19 і регулюючого контура льованого параметра може бути введене вручну 22 Для цього ВІСІ двигуна 19 і батарей 21 паралечерез робочу панель Може бути забезпечене нічльні осям термостатного елемента 9 і регулюючона уставка зниженої температури на певний час, го пристрою 10 Зубчасте колесо 17 має великий наприклад, коли очікують гостей, і при бажанні її діаметр, що більше діаметра термостатного елеможливо ВІДМІНИТИ Може бути встановлена промента 9 У порівнянні з зубчастим колесом шестеграма бажаних значень на всю неділю При нагрірня 18 має малий діаметр ванні резервуара для гарячої води така нічна уставка температури води може дати значну екоРегулюючий контур 22, розташований усереномію У клапанах морозильників часто зручно дині корпуса 1, має вхідний пристрій бажаних папристосовувати бажане значення до необхідних раметрів, який взаємодіє з сигнальним генератоумов При нагріванні під підлогою буває бажано ром 23 і має, наприклад, клавіатуру 24 і дисплей розташовувати віддалений сенсор на трубі гарячої 25 Сигнальний генератор 23 слугує для регулюводи для забезпечення регулювання кімнатної вання на відстані з тим, щоб генеровані сигнали температури в залежності від температури потоку передавалися до регулюючого контуру 22 по радіо води Також важливо, що головки термостата мочи через з'єднуючий кабель За допомогою сигнажливо регулювати на відстані і групи таких головок льного генератора 23 задають бажану величину, можуть навіть регулюватися з єдиного центральчи бажану програму для більш довгого періоду ного пульту Головки, що регулюються на відстані, (день, неділя, рік), в пам'ять регулюючого контуру не потребують доступу для встановлення бажаної 22 Кожна зміна бажаної величини буде спонукати величини Тому вони можуть бути розташовані де регулюючий контур 22, який також має таймер, завгодно у будинку, навіть у підвалах приводити в дію електродвигун 19 у ВІДПОВІДНОСТІ із зміною Викликана цим зміна довжини L2 приПереважно, батареї розташовують в корпусі зводить до встановлення нової бажаної величини Але, вони можуть бути розміщені в пульті регулюдля головки термостата вання на відстані або (у випадку радіаторів) в корпусі поза радіатора Доцільно, батареї виконувати Крім того, регулюючий контур 22 має монітор перезаряджуваними, зокрема з пульту регулюванзарядження, який контролює стан зарядження баня на відстані тарей 21, наприклад, через вимір величини напруги Коли зарядження стає нижче граничної велиРегулюючий пристрій не повинен обов'язково льний генератор мав клавіатуру і / чи дисплей Він також може бути розташований на корпусі і / чи бути частиною системи регулювання на відстані Нижче винахід описаний у вигляді переважних втілень з посиланнями на креслення, де фіг 1 - схематичний вигляд першого втілення головки термостата для клапану нагрівача у ВІДПО 9 46109 ю складатися з двох частин, що поєднуються різьбопасова передача і т п Крім того, зубчасте колесо вим з'єднанням, його можливо виконати у вигляді 17 може бути замінено черв'ячним колесом, а шепрофільованого диску, у вигляді секцій різної товстерня 18 - черв'яком, тоді вісь двигуна 19, 119 щини між контактною поверхнею і термостатним ВІДПОВІДНО розташовується поперек осі термостателементом Замість показаної зубчастої передачі ного елемента 9 і регулюючого пристрою 10 можуть бути застосовані ІНШІ передачі, наприклад, а а із а а а пі 123 ,23 — 1,26 Г ,22 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 121
