Механізм затиску і подачі прутка токарного багатошпиндельного автомата

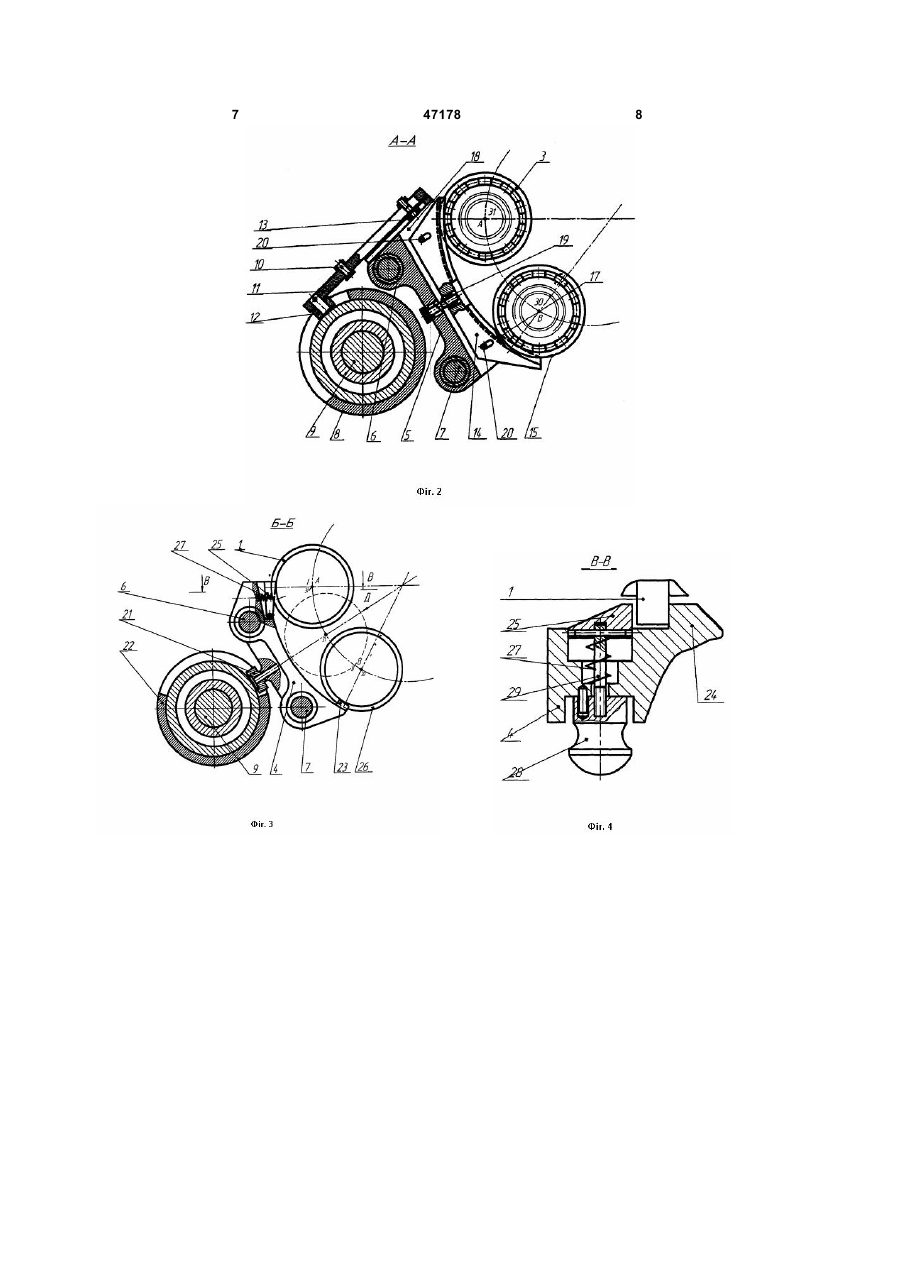

Механізм затиску і подачі прутка токарного багатошпиндельного автомата, що містить муфти затиску, кінематично зв'язані з цангами затиску, труби подачі з подавальними цангами, повзуни 3 47178 4 повзуні, розміщені перпендикулярно осям оберСектор розміщений рухливо в пазу 18 повзуна тання шпинделів, а сектор взаємодіє з упором, подачі і притискається пружиною 19 до упорів 20, закріпленим на повзуні подачі. закріплених в повзуні подачі. Паз сектора 14 охопОбробка починається, коли труба подачі зналює ведучі елементи 3 і 15 труб подачі. В секторі ходиться у передньому положенні. Якщо виникне 14 з однієї сторони паза виконаний виріз 17 проти нестандартна ситуація (наприклад, закінчиться ведучого елемента 15 труби подачі шпинделя, пруток), то труба подачі може зайняти будь-яке розміщеного в наступній по технологічному циклу положення по довжині. В даній конструкції завдяки позиції. підпружиненому сектору повзуна подачі, в якому б На повзуні затиску 4 (Фіг.3) розміщено приводположенні не зустрілись захватний та ведучий ний ролик 21, який входить в паз кулачка затиску елементи, ведучий елемент труби подачі при цьо22, закріпленого на розподільчому валі 9. Повзун му розміститься у пазу підпружиненого сектора, затиску 4 оснащений захватними елементами, що стиснувши пружину, тобто цим виключається імовиконані у вигляді жорстких упорів 23, 24 (Фіг.5, на вірність поломки. Фіг.1 упори зображені пунктирними лініями), які в Таке виконання механізму затиску і подачі свою чергу виконані за одне ціле з повзуном затипрутка, в якому захватні елементи механізму виску 4 і додатковим підпружиненим фіксатором 25, конані у вигляді підпружиненого сектора з пазом, які взаємодіють з муфтою затиску 1 (Фіг.3) шпинрозміщеного з можливістю переміщення у пазу деля, який розміщений в позиції А, та з муфтою повзуна подачі, причому пази в секторі та повзуні, затиску 26 шпинделя, розміщеного в позиції В. розміщені перпендикулярно осям обертання шпиПружина 27 (Фіг.4) відтискає фіксатор 25, який нделів, а сектор взаємодіє з упором, закріпленим утримується в заданому положенні рукояткою 28, на повзуні подачі дозволяє спростити конструкцію яка нагвинчена на стержень 29, що з'єднаний з механізму, підвищити його надійність та скоротити фіксатором 25. час виконання автоматом допоміжних рухів. Механізм працює наступним чином. Поставлена задача вирішується тим, що в меЗа вихідне прийняте положення механізму в ханізмі затиску і подачі прутка токарного багатомомент закінчення обробки. При цьому всі прутки шпиндельного автомата, що містить муфти затисв шпинделях затиснуті, тобто муфти затиску 1 і 26 ку, які кінематично зв'язані з цангами затиску, (Фіг.1.) та повзун затиску 4 знаходяться у крайтруби подачі з подаючими цангами, повзуни затисньому лівому положенні (в положенні «Затиснуку і подачі, що кінематично зв'язані з кулачками то»), повзун подачі 5-у лівому задньому положенні, розподільчого валу, при цьому захватні елементи а труби подачі всіх шпинделів - у правому передповзунів взаємодіють з ведучими елементами ньому положенні за винятком труби подачі 2 шпимуфт затиску і труб подачі, розміщених в позиціях нделя, що розміщений в позиції закінчення обробзакінчення обробки і наступній по технологічному ки. При цьому ведучий елемент 3 труби подачі циклу, повзун подачі, що споряджений підпружиданого шпинделя знаходиться у пазу підпружинененим фіксатором для взаємодії з муфтою затисного сектора 14 (Фіг.2), а муфта затиску 1 утримуку, новим є те, що захватні елементи механізму ється жорстким упором 24 і фіксатором 25 (Фіг.5). затиску і подачі прутка виконані у вигляді підпруПісля закінчення обробки, на початку швидкожиненого сектора з пазом, розміщеного рухливо у го обертання розподільчого вала 9 верстата (Фіг.3) пазу повзуна подачі, причому пази в секторі та кулачок затиску 22, взаємодіючи з приводним роповзуні розміщені перпендикулярно осям обертанликом 21, переміщає у положення «Розтиснуто» ня шпинделів, а сектор взаємодіє з упором, закріповзун затиску 4 і муфту 1, яка утримується упопленим на повзуні подачі. ром 24 і фіксатором 25 цього повзуна. При цьому Суть корисної моделі пояснюється кресленнязатискна цанга звільнює пруток у шпинделі 31, ми. На Фіг.1 зображений загальний вигляд механірозміщеному в позиції А закінчення обробки. Оскізму, на Фіг.2 - повзун подачі (переріз А-А Фіг.1), на льки у наступній по технологічному циклу позиції В Фіг.3 - повзун затиску (переріз Б-Б Фіг.1), на Фіг.4 повзун затиску 4 може взаємодіяти з муфтою 26 підпружинений фіксатор повзуна затиску (перерізтільки завдяки упору 23 (Фіг.1, 5), то при переміВ-В Фіг.3), на Фіг.5 - вид Д (Фіг.3) на захватні елещенні повзуна 4 вправо (у положення «Розтиснументи повзуна затиску. то») муфта затиску 26 залишається нерухомою, а Механізм включає муфту затиску 1 (Фіг.1), кіпруток у шпинделі 30, що розміщений у позиції В, нематично зв'язану із затискною цангою (на кресзалишається затиснутим. Після цього кулачок поленні не показано); трубу подачі 2 з подаючою дачі 8 (Фіг.2.), взаємодіючи з роликом 12, обертає цангою (на кресленні не показано) і її ведучим важіль 11, який за допомогою каменя 13 починає елементом 3; повзун затиску 4 і повзун подачі 5, переміщувати повзун подачі 5, трубу подачі 2 що встановлені з можливістю переміщення на ци(Фіг.1) і ведучий елемент 3 (Фіг.3), який знаходитьліндричних напрямних 6 і 7. ся між стінками підпружиненого сектора 14. При Повзун подачі 5 (Фіг.2) є рухомим по направпереміщенні труби подачі за допомогою падаючої ляючим 6 і 7 за допомогою привода, що складацанги (на кресленні не показано) переміщується ється з кулачка подачі 8, закріпленого на розподіпруток. льчому валі 9, і передаточного важеля 11, що При повороті шпиндельного барабана (на креобертається на нерухомій вісі 10, з приводним сленні не показано) верстата шпиндель 31 із позироликом 12 і каменем 13, що взаємодіє з повзуном ції А переміщується в позицію В, а ведучий еле5. мент 3 труби подачі цього шпинделя, ковзаючи по Повзун подачі 5 оснащений захватним елемепазу підпружиненого сектора 14, переміщує трубу нтом, що виконаний у вигляді сектора 14 з пазом. подачі і пруток. В кінці повороту шпиндельного 5 47178 6 барабана шпиндель 31 переміщається в позицію Потім починається обробка, під час якої повВ, а в позицію А подається наступний за ним шпизун подачі 5 повертається у вихідне положення ндель (ведучий елемент труби подачі цього шпин(вліво на Фіг.1), його підпружинений сектор 14 деля знаходиться в передньому положенні, а му(Фіг.2), взаємодіючи з ведучим елементом 3 труби фта затиску - у положенні «Затиснуто»). Упор, що подачі шпинделя, здійснює набір прутка. При цьообмежує довжину подачі прутка (на кресленні не му ведучий елемент 3 труби подачі 2 шпинделя показано), встановлюється навпроти центра шпи31, що знаходиться вже у позиції В, завдяки наявнделя 31, розміщеного вже у позиції В. ності вирізу 17 у секторі 14 виходить із пазу цього Після повороту шпиндельного барабана повсектора і залишається у передньому положенні. зун подачі 5 приходить у праве (переднє) полоТаким чином, до закінчення циклу обробки меження. При цьому підпружинений сектор 14, зуханізм знаходиться у вихідному положенні і підгострічаючи ведучий елемент труби подачі товлений до подачі прутка у наступному шпинделі, шпинделя, який вже знаходиться у позиції А, відщо знаходиться у позиції А. тискається, а після проходження цього елемента Запропонований механізм дозволяє забезпеповертається пружиною 19 у вихідне положення і чити надійну подачу прутка при великих довжинах забезпечує захват цього елемента. Пруток в кінці оброблюваних деталей, підвищити швидкість обеподачі зустрічає упор. ртання розподільчого вала, тобто скоротити час Після зустрічі прутка з упором повзун затиску 4 виконання автоматом допоміжних рухів і підвищи(Фіг.3), переміщуючись у вихідне положення («Зати надійність роботи механізму подачі за рахунок тиснуто»), переміщує своїм упором 23 муфту затинаведеного вдосконалення механізму подачі. ску 1 і забезпечує затиск прутка в шпинделі 31, Джерела інформації: який вже розміщений у позиції В. При цьому під1. Авторське свідоцтво СРСР №826 633, МПК пружинений фіксатор 25, зустрічаючи своєю зкоВ23В13/04. Механізм затиску і подачі прутка токашеною поверхнею муфту затиску шпинделя, який рного багатошпиндельного автомата. Завже знаходиться в позиції А, відтискається, а після явл.12.11.1979. проходження муфти затиску цього шпинделя, по2, Авторське свідоцтво СРСР №1009617, МПК вертається пружиною 27 (Фіг.4) у вихідне полоВ23В13/04. Механізм затиску і подачі прутка токаження і забезпечує захват муфти затиску. рного багатошпиндельного автомата. Заявл.17.11.1980р, опубл.07.04.83 р. бюл. №13. 7 47178 8 9 Комп’ютерна верстка М. Мацело 47178 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
