Механізм затиску і подачі прутка

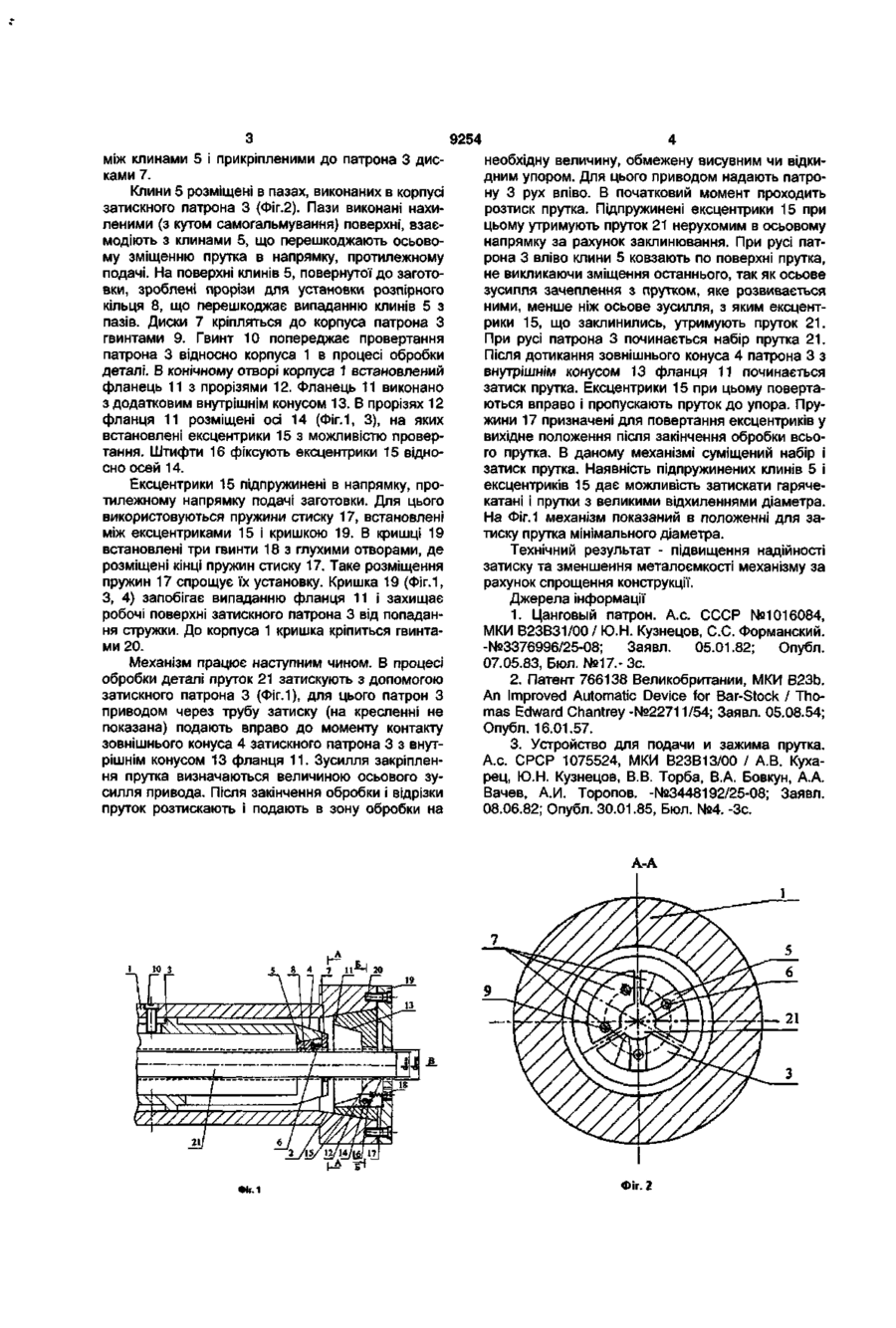

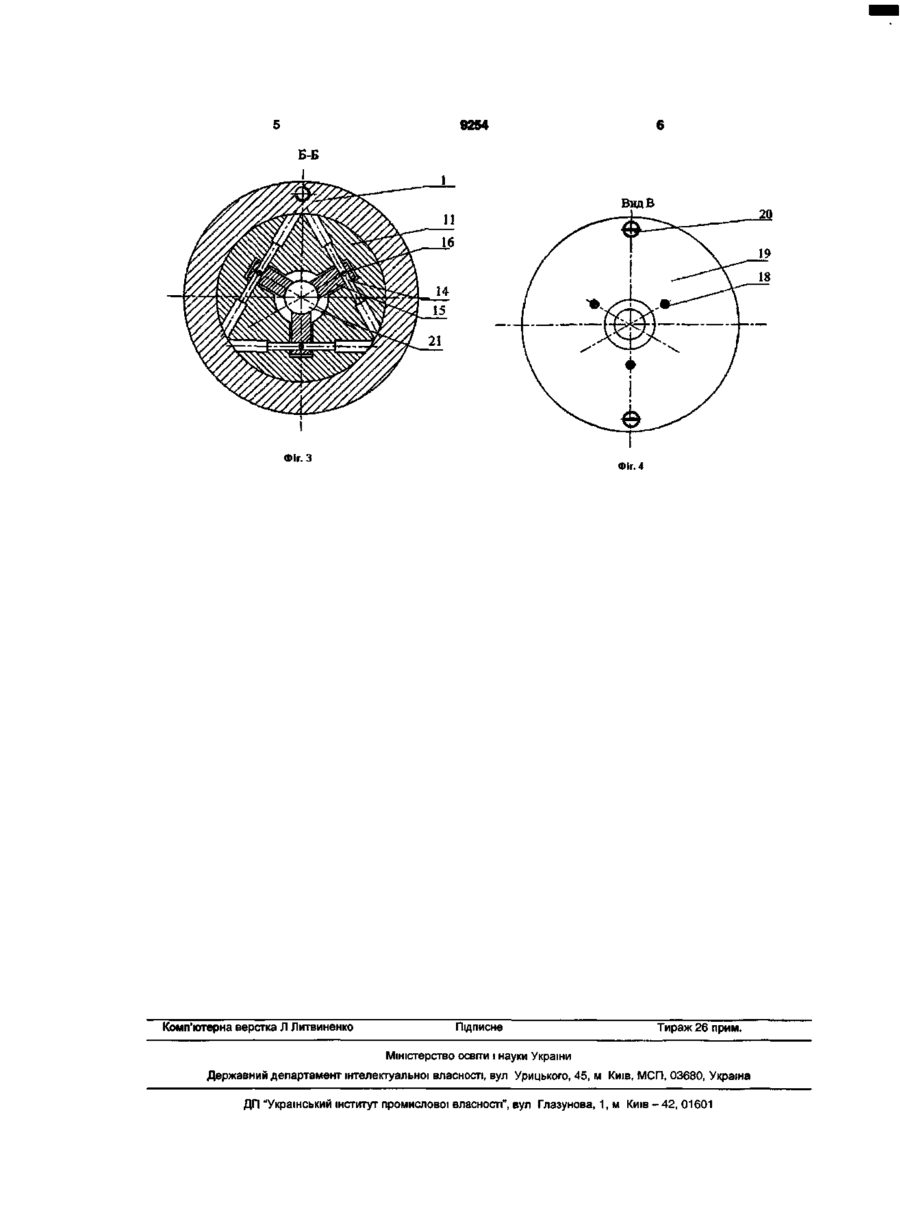

Механізм затиску і подачі прутка, що містить корпус з конічним отвором, з'єднаний з приводом осьового переміщення затискний патрон з конусом і підпружиненими елементами, що заклинюються, фланець з конусом та прорізями і вузол гальмування, який відрізняється тим, що фланець виконаний з додатковим внутрішнім конусом, в прорізях якого розміщені осі, на яких встановлені підпружинені ексцентрики, причому конус затискного патрона виконаний зовнішнім і направлений в бік внутрішнього конуса фланця. Корисна модель відноситься до галузі металообробки і може бути використана для затиску і подачі прутків з широкими відхиленнями діаметрів на токарних автоматах. Відомий цанговий патрон [1], що містить корпус, дві вставлені одна в одну цанги із зустрічним напрямком конусів і привід затиску. На хвостовику цанг виконані буртики, між якими встановлені введені в патрон розклинюючі елементи у вигляді ексцентриків з важелями, закріплених з можливістю повороту відносно корпуса і зв'язані з приводом затиску. Недоліки аналога: складність конструкції, неможливість затиску гарячекатаного прутка і прутка з широкими відхиленнями діаметра. Відомий пристрій для подачі і затиску прутка [2], що містить корпус з конічним отвором і з'єднаний з приводом осьового переміщення затискний патрон з підпружиненими затискними елементами, що заклинюються. Недолік вказаного пристрою: потрібно два окремих приводи, що ускладнює конструкцію. За найближчий аналог прийнято пристрій для подачі і затиску прутка [3], що містить корпус з конічним отвором і з'єднаний з приводом осьового переміщення затискний патрон з конусом і підпружиненими елементами, що заклинюються, фланець з прорізями і вузол гальмування. Недоліки найближчого аналогу: складність конструкції, неможливість затиску і подачі прутка з широкими відхиленнями діаметрів. В основу корисної моделі поставлена задача підвищення надійності подачі і затиску, розширення технологічних можливостей. Поставлена задача вирішується тим, що механізм затиску і подачі прутка, що містить корпус з конічним отвором, і з'єднаний з приводом осьового переміщення затискний патрон з конусом і підпружиненими елементами, що заклинюються, фланець з конусом та прорізями і вузол гальмування, згідно з корисною моделлю, фланець виконано з додатковим внутрішнім конусом і в прорізях якого розміщено осі, на яких встановлені підпружинені ексцентрики, причому конус затискного патрона виконано зовнішнім і направлено в сторону внутрішнього конуса фланця. Таке виконання патрона спрощує конструкцію приводу подачі і затиску, забезпечує підвищення надійності подачі і затиску і розширює технологічні можливості. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано поздовжній розріз механізму; на Фіг.2 - розріз А-А на Фіг. 1; на Фіг.З - розріз Б-Б на Фіг.1; на Фіг.4 - вид В на Фіг.1. Механізм подачі і затиску прутка (Фіг.1) складається із корпуса 1 з конічним отвором 2 і з'єднаного з приводом осьового переміщення (на кресленні не показано) затискного патрона 3 із зовнішнім конусом 4 і клинами 5, підпружиненими в напрямку протилежному подачі. Пружини стиску 6, що використовуються для цього, встановлені ео ю CM О) 9254 між клинами 5 і прикріпленими до патрона 3 диснеобхідну величину, обмежену висувним чи відкиками 7. дним упором. Для цього приводом надають патроКлини 5 розміщені в пазах, виконаних в корпусі ну 3 рух вліво. В початковий момент проходить затискного патрона 3 (Фіг.2). Пази виконані нахирозтиск прутка. Підпружинені ексцентрики 15 при леними (з кутом самогальмування) поверхні, взаєцьому утримують пруток 21 нерухомим в осьовому модіють з клинами 5, що перешкоджають осьовонапрямку за рахунок заклинювання. При русі патму зміщенню прутка в напрямку, протилежному рона 3 вліво клини 5 ковзають по поверхні прутка, подачі. На поверхні клинів 5, повернутої до заготоне викликаючи зміщення останнього, так як осьове вки, зроблені прорізи для установки розпірного зусилля зачеплення з прутком, яке розвивається кільця 8, що перешкоджає випаданню клинів 5 з ними, менше ніж осьове зусилля, з яким ексцентпазів. Диски 7 кріпляться до корпуса патрона З рики 15, що заклинились, утримують пруток 21. гвинтами 9. Гвинт 10 попереджає провертання При русі патрона 3 починається набір прутка 21. патрона 3 відносно корпуса 1 в процесі обробки Після дотикання зовнішнього конуса 4 патрона 3 з деталі. В конічному отворі корпуса 1 встановлений внутрішнім конусом 13 фланця 11 починається фланець 11 з прорізями 12. Фланець 11 виконано затиск прутка. Ексцентрики 15 при цьому повертаз додатковим внутрішнім конусом 13. В прорізях 12 ються вправо і пропускають пруток до упора. Пруфланця 11 розміщені осі 14 (Фіг.1, 3), на яких жини 17 призначені для повертання ексцентриків у встановлені ексцентрики 15 з можливістю провервихідне положення після закінчення обробки всьотання. Штифти 16 фіксують ексцентрики 15 відного прутка. В даному механізмі суміщений набір і сно осей 14. затиск прутка. Наявність підпружинених клинів 5 і ексцентриків 15 дає можливість затискати гарячеЕксцентрики 15 підпружинені в напрямку, прокатані і прутки з великими відхиленнями діаметра. тилежному напрямку подачі заготовки. Для цього На Фіг.1 механізм показаний в положенні для завикористовуються пружини стиску 17, встановлені тиску прутка мінімального діаметра. між ексцентриками 15 і кришкою 19. В кришці 19 встановлені три гвинти 18 з глухими отворами, де Технічний результат - підвищення надійності розміщені кінці пружин стиску 17. Таке розміщення затиску та зменшення металоємкості механізму за пружин 17 спрощує їх установку. Кришка 19 (Фіг. 1, рахунок спрощення конструкції. З, 4) запобігає випаданню фланця 11 і захищає Джерела інформації робочі поверхні затискного патрона 3 від попадан1. Цанговый патрон. А.с. СССР №1016084, ня стружки. До корпуса 1 кришка кріпиться гвинтаМКИ В23В31/00/ Ю.Н. Кузнецов, С.С. Форманский. ми 20. -№3376996/25-08; Заявл. 05.01.82; Опубл. Механізм працює наступним чином. В процесі 07.05.83, Бюл. №17.-Зс. обробки деталі пруток 21 затискують з допомогою 2. Патент 766138 Великобритании, МКИ В23Ь. затискного патрона 3 (Фіг.1), для цього патрон З An Improved Automatic Device for Bar-Stock / Thoприводом через трубу затиску (на кресленні не mas Edward Chantrey -№22711/54; Заявл. 05.08.54; показана) подають вправо до моменту контакту Опубл. 16.01.57. зовнішнього конуса 4 затискного патрона 3 з внут3. Устройство для подачи и зажима прутка. рішнім конусом 13 фланця 11. Зусилля закріпленА.с. СРСР 1075524, МКИ В23В13/00 / А.В. Куханя прутка визначаються величиною осьового зурец, Ю.Н. Кузнецов, В.В. Торба, В.А. Бовкун, А.А. силля привода. Після закінчення обробки і відрізки Вачев, А.И. Торопов. -№3448192/25-08; Заявл. пруток розтискають і подають в зону обробки на 08.06.82; Опубл. 30.01.85, Бюл. №4. -Зс. А-А УХ//////////// ФІГ 1 Фіг. 2 9254 Б-Б Вид 6 Фіг. З Комп'ютерна верстка Л Литвиненко Фіг. 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
