Пристрій для подачі та затиску прутка

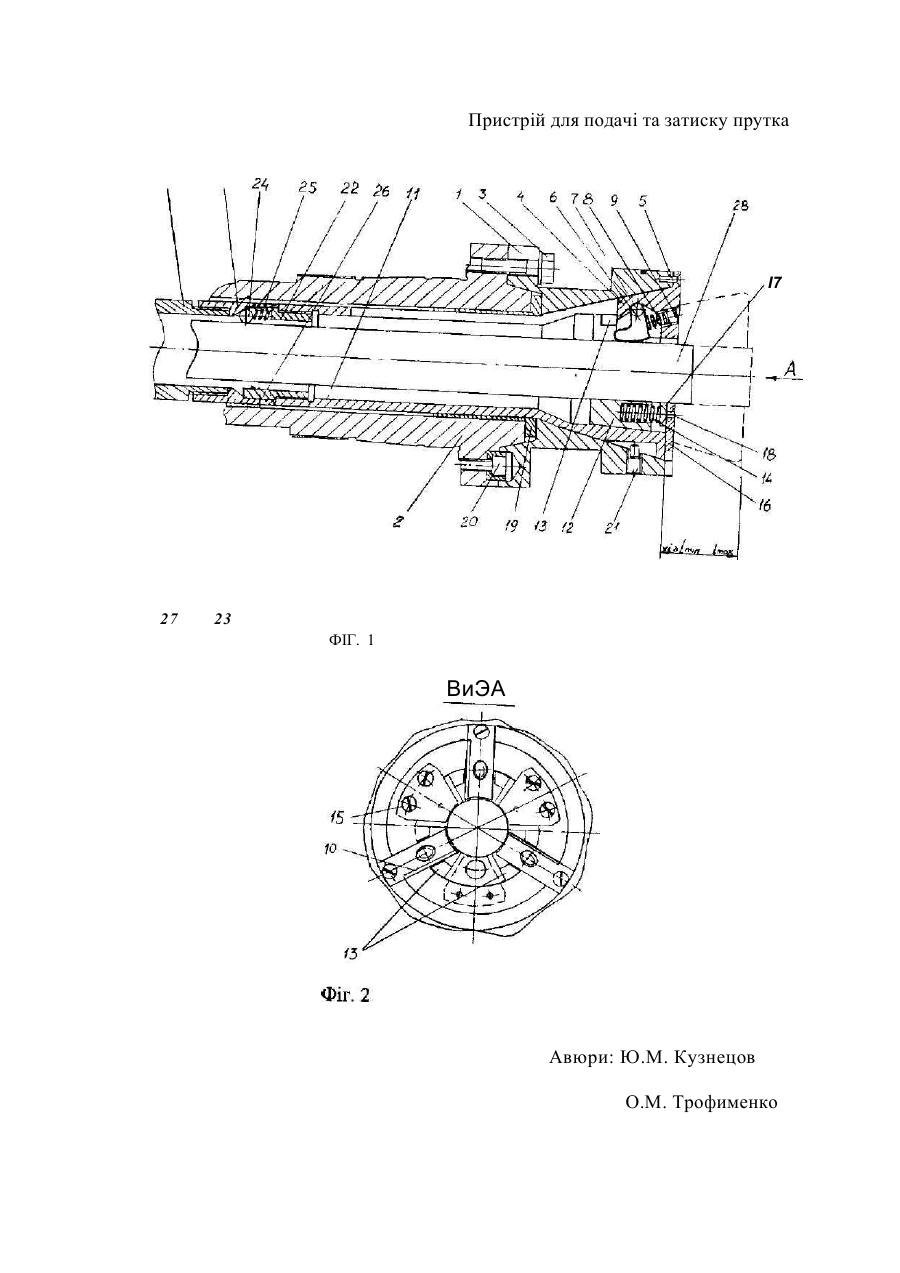

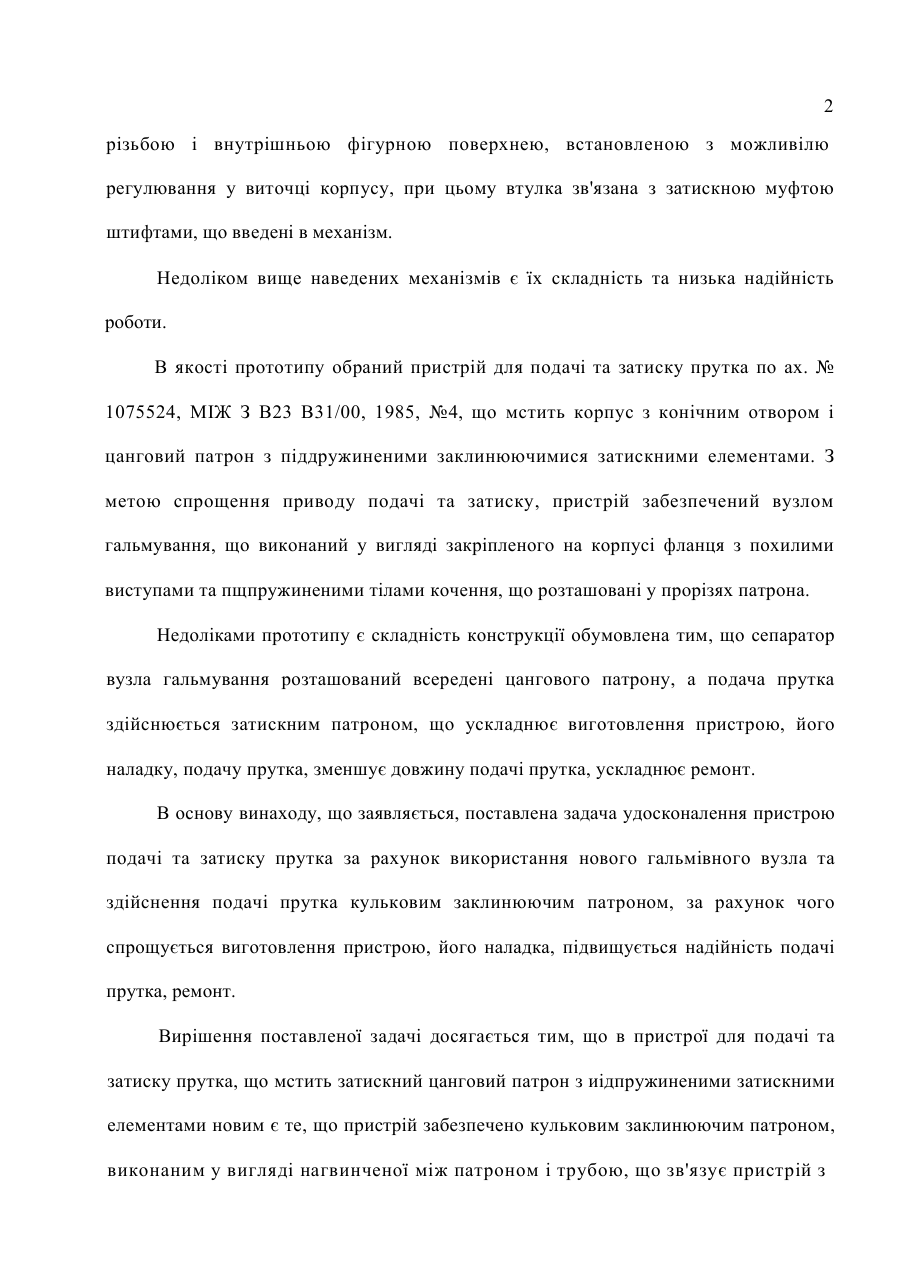

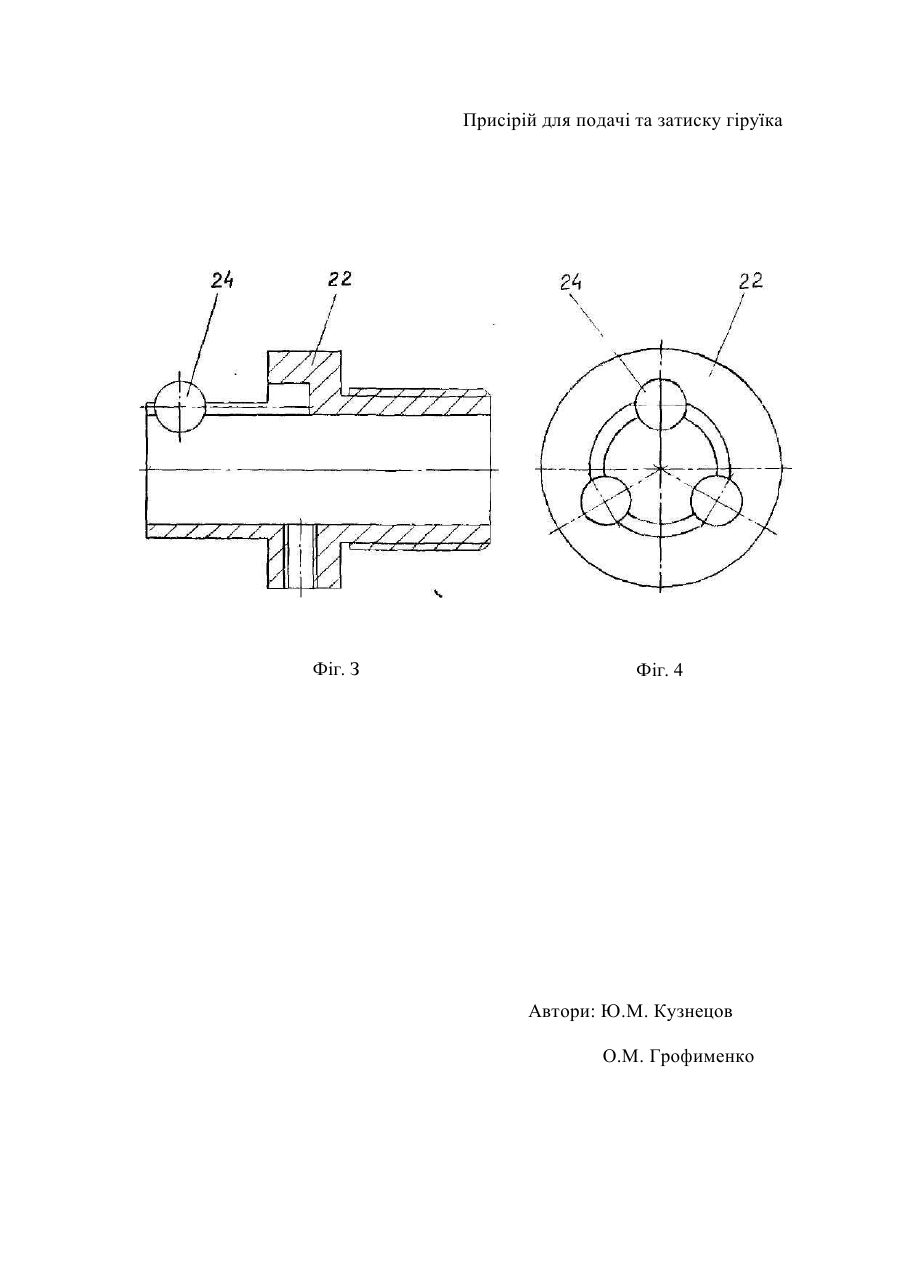

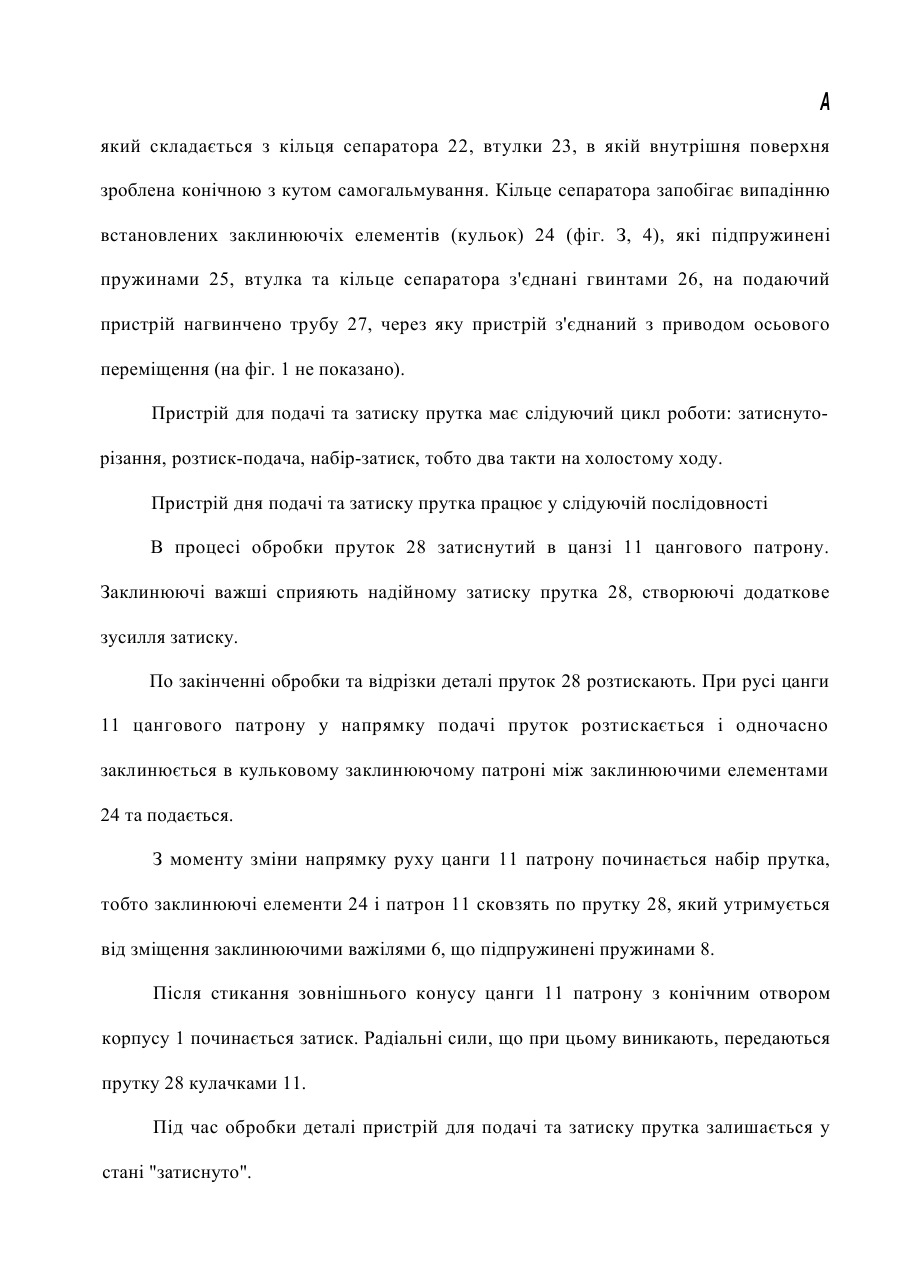

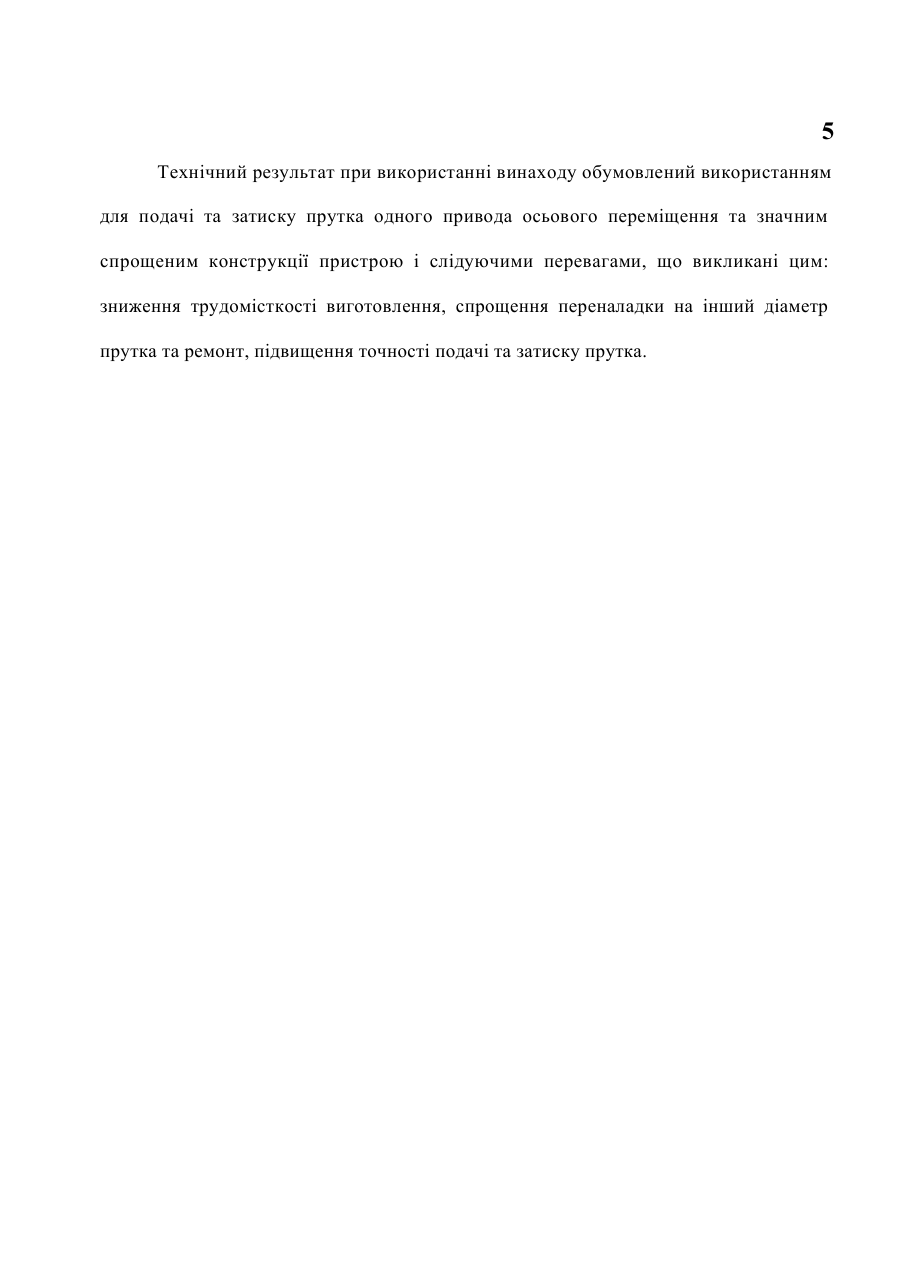

980?37w МПК 6 B23 ВІЗ/00 ПРИСТРІЙ ДЛЯ ПОДАЧІ ТА ЗАТИСКУ ПРУТКА Винахід відноситься до області металообробки та може бути використаний для подачі та затиску прутків в токарних автоматах та токарно-револьверних верстатах. Відомий механізм затиску прутка див., наприклад а.с. № 1242313, МПК 4 В23 В31/20, 1986, №25, в конічному отворі корпусу якого розташовані затискна цанга з поздовжніми прорізами, клинові кулачки, що підпружинені розташовані у внутрішньому конусному отворі робочих губок цанги і труба привода. З метою підвищення точності він забезпечений сухарями що підпружинені кульками, втулкою з подвійною конічною поверхнею та закріпленою на торці її кришкою, а цанга забезпечена затискним пояском, що виконаний на внутрішній поверхні та конусом на зовнішній поверхні з протилежної сторони від робочих губок, при цьому втулка закріплена на кінці труби привода, а кульки з сухарями, що підпружинені розташовані в прорізях цанги між конусом і торцевою поверхнею кришки, причому одна конічна поверхня втулки призначена для взаємодії з конусом цанги, а інша - з кульками. Відомий також механізм затиску прутка по а.с. № 1129030, МПК З В23 ВІЗ/00, 1984, №46, що містить корпус, натискний стакан і затискну муфту, яка зв'язана з трубою затиску, що несе гайку, пружну ланку і сепаратор з кульками. Механізм забезпечений втулкою, а труба затиску - буртиком, при цьому в корпусі виконана виточка, призначена для розміщення втулки, встановленої на трубі затиску між кульками і буртиком, а натискний стакан виконаний у вигляді гайки з зовнішньою 2 різьбою і внутрішньою фігурною поверхнею, встановленою з можливілю регулювання у виточці корпусу, при цьому втулка зв'язана з затискною муфтою штифтами, що введені в механізм. Недоліком вище наведених механізмів є їх складність та низька надійність роботи. В якості прототипу обраний пристрій для подачі та затиску прутка по ах. № 1075524, МІЖ З В23 В31/00, 1985, №4, що мстить корпус з конічним отвором і цанговий патрон з піддружиненими заклинюючимися затискними елементами. З метою спрощення приводу подачі та затиску, пристрій забезпечений вузлом гальмування, що виконаний у вигляді закріпленого на корпусі фланця з похилими виступами та пщпружиненими тілами кочення, що розташовані у прорізях патрона. Недоліками прототипу є складність конструкції обумовлена тим, що сепаратор вузла гальмування розташований всередені цангового патрону, а подача прутка здійснюється затискним патроном, що ускладнює виготовлення пристрою, його наладку, подачу прутка, зменшує довжину подачі прутка, ускладнює ремонт. В основу винаходу, що заявляється, поставлена задача удосконалення пристрою подачі та затиску прутка за рахунок використання нового гальмівного вузла та здійснення подачі прутка кульковим заклинюючим патроном, за рахунок чого спрощується виготовлення пристрою, його наладка, підвищується надійність подачі прутка, ремонт. Вирішення поставленої задачі досягається тим, що в пристрої для подачі та затиску прутка, що мстить затискний цанговий патрон з иідпружиненими затискними елементами новим є те, що пристрій забезпечено кульковим заклинюючим патроном, виконаним у вигляді нагвинченої між патроном і трубою, що зв'язує пристрій з приводом осьового переміщення, втулки, яка складається з кільця сепаратора та втулки з конічною внутрішньою поверхнею, виконаною к з кутом самогальмування, встановлених в кільці сепаратора підпружинених заклинюючих елементів (кульок), гальмівним вузлом, виконаним у вигляді закріпленого на корпусі фланця, що містить підпружинені заклинюючі важілі та розташований у прорізях цангового затискного патрону. Введення подаючого вузла та кулькового заклинюючого патрону спрощує зборку пристрою, його переналагодження на інший діаметр прутка та ремонт. На кресленнях представлено: фіг.1 - загальний вигляд пристрою; фіг. 2 - вид А фіг. 1; фіг. З та 4 - сепаратор з кульками. Пристрій для подачі та затиску прутка складається з корпусу 1, який прикріплений до шпінделя 2 верстату болтами З, фланця 4, що прикріплений до корпусу 1 гвинтами 5, у виточці якого розташовані заклинюючі важілі 6, які зафіксовано на виконаних за одне ціле з важілями осях 7 і підпружинені пружинами 8, сила стиску яких регулюється гвинтами 9, виточка фланця закривається кришкою 10, яка фіксується на корпусі фланця гвинтами (на кресленні не показані), фланець розташовано у прорізях цангового патрону. Цанговий патрон складається з цанги 11 з кулачками 12, встановленими між планками 13, що запобігають їх випаданню та підпружиненими в напрямку, протилежному напрямку подачі пружинами 14, які встановлені між кулачками 12 і прикріпленими гвинтами 15 до цанги 11 кришками 16 з втулками 17, закріпленими гвинтами 18. Цанга 11 встановлена в направляючій 19, яка розташована в шпінделі 3 верстату. Корпус 1 пристрою фіксується на шпінделі З по шпонці 20. Прокручуванню цанги 11 в процесі роботи відносно корпусу 1 запобігають гвинти 21. На цангу 11 нагвинчений кульковий заклинюючий патрон, A який складається з кільця сепаратора 22, втулки 23, в якій внутрішня поверхня зроблена конічною з кутом самогальмування. Кільце сепаратора запобігає випадінню встановлених заклинюючіх елементів (кульок) 24 (фіг. З, 4), які підпружинені пружинами 25, втулка та кільце сепаратора з'єднані гвинтами 26, на подаючий пристрій нагвинчено трубу 27, через яку пристрій з'єднаний з приводом осьового переміщення (на фіг. 1 не показано). Пристрій для подачі та затиску прутка має слідуючий цикл роботи: затиснуторізання, розтиск-подача, набір-затиск, тобто два такти на холостому ходу. Пристрій дня подачі та затиску прутка працює у слідуючій послідовності В процесі обробки пруток 28 затиснутий в цанзі 11 цангового патрону. Заклинюючі важші сприяють надійному затиску прутка 28, створюючі додаткове зусилля затиску. По закінченні обробки та відрізки деталі пруток 28 розтискають. При русі цанги 11 цангового патрону у напрямку подачі пруток розтискається і одночасно заклинюється в кульковому заклинюючому патроні між заклинюючими елементами 24 та подається. З моменту зміни напрямку руху цанги 11 патрону починається набір прутка, тобто заклинюючі елементи 24 і патрон 11 сковзять по прутку 28, який утримується від зміщення заклинюючими важілями 6, що підпружинені пружинами 8. Після стикання зовнішнього конусу цанги 11 патрону з конічним отвором корпусу 1 починається затиск. Радіальні сили, що при цьому виникають, передаються прутку 28 кулачками 11. Під час обробки деталі пристрій для подачі та затиску прутка залишається у стані "затиснуто". 5 Технічний результат при використанні винаходу обумовлений використанням для подачі та затиску прутка одного привода осьового переміщення та значним спрощеним конструкції пристрою і слідуючими перевагами, що викликані цим: зниження трудомісткості виготовлення, спрощення переналадки на інший діаметр прутка та ремонт, підвищення точності подачі та затиску прутка. Пристрій для подачі та затиску прутка І7 27 23 ФІГ. 1 ВиЭА Авюри: Ю.М. Кузнецов О.М. Трофименко Присірій для подачі та затиску гіруїка Фіг. З Фіг. 4 Автори: Ю.М. Кузнецов О.М. Грофименко
