Робочий еталон об’єму газу дзвонового типу

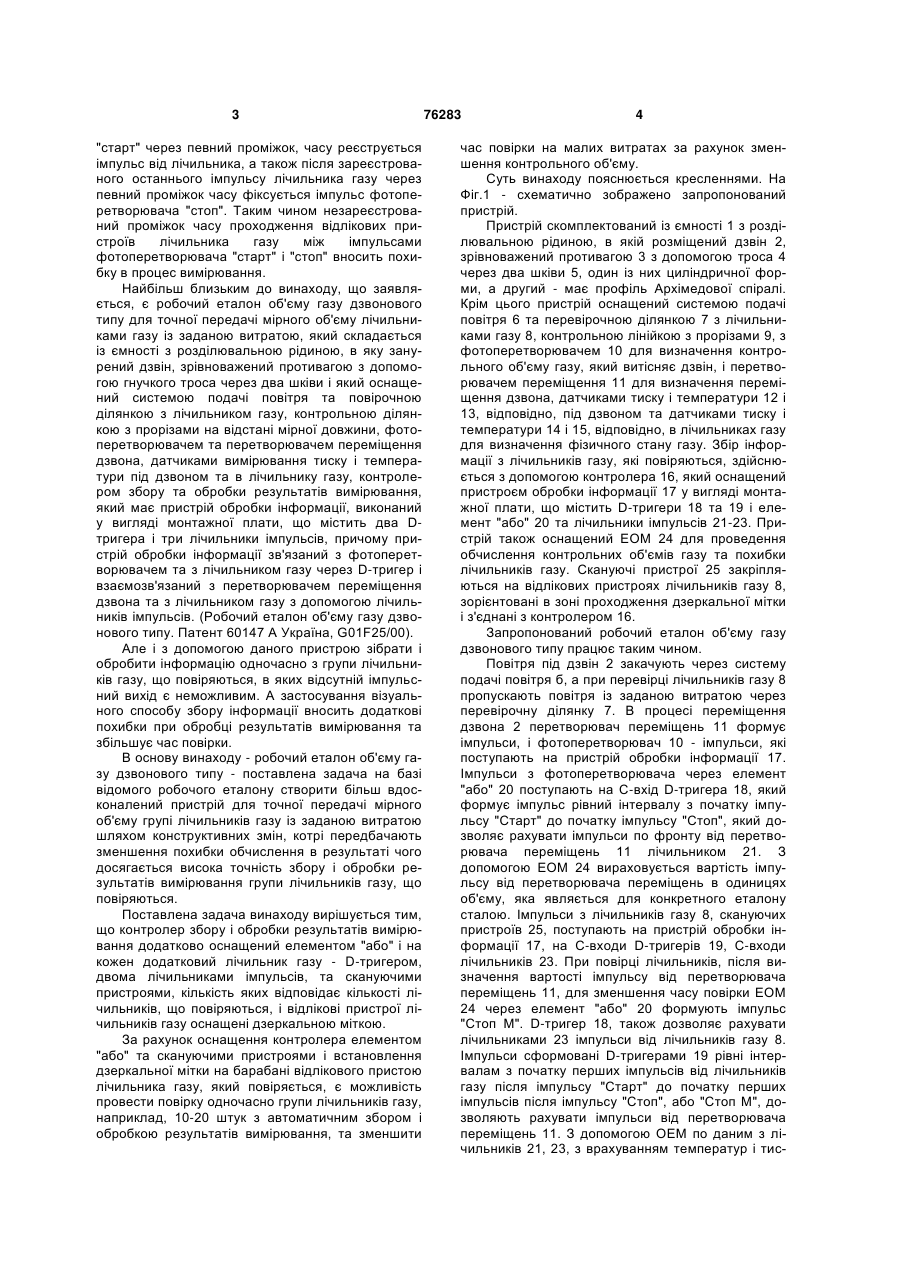

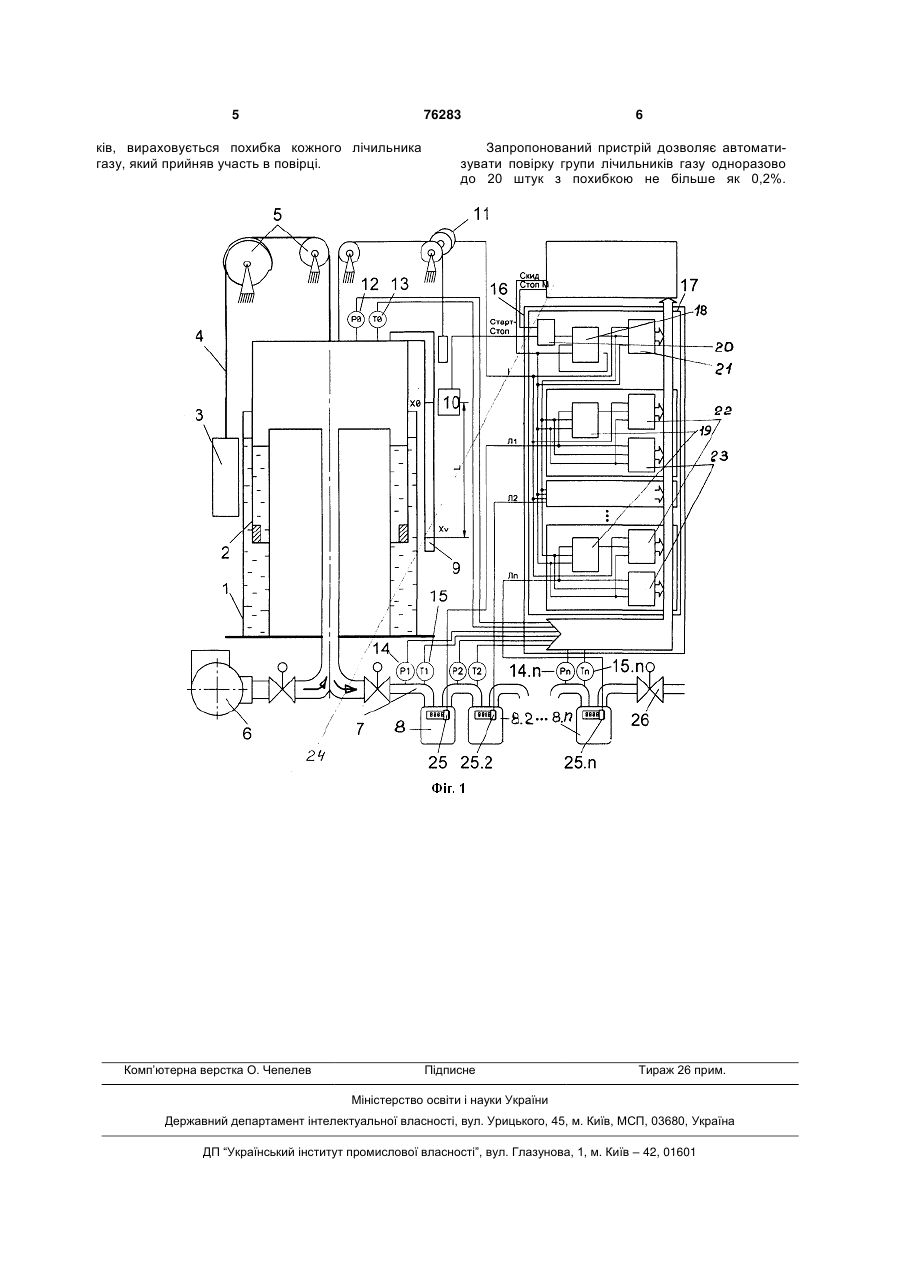

Робочий еталон об'єму газу дзвонового типу для передачі мірного об'єму лічильникам газу із заданою витратою, що скомплектований із ємності C2 1 3 "старт" через певний проміжок, часу реєструється імпульс від лічильника, а також після зареєстрованого останнього імпульсу лічильника газу через певний проміжок часу фіксується імпульс фотоперетворювача "стоп". Таким чином незареєстрований проміжок часу проходження відлікових пристроїв лічильника газу між імпульсами фотоперетворювача "старт" і "стоп" вносить похибку в процес вимірювання. Найбільш близьким до винаходу, що заявляється, є робочий еталон об'єму газу дзвонового типу для точної передачі мірного об'єму лічильниками газу із заданою витратою, який складається із ємності з розділювальною рідиною, в яку занурений дзвін, зрівноважений противагою з допомогою гнучкого троса через два шківи і який оснащений системою подачі повітря та повірочною ділянкою з лічильником газу, контрольною ділянкою з прорізами на відстані мірної довжини, фотоперетворювачем та перетворювачем переміщення дзвона, датчиками вимірювання тиску і температури під дзвоном та в лічильнику газу, контролером збору та обробки результатів вимірювання, який має пристрій обробки інформації, виконаний у вигляді монтажної плати, що містить два Dтригера і три лічильники імпульсів, причому пристрій обробки інформації зв'язаний з фотоперетворювачем та з лічильником газу через D-тригер і взаємозв'язаний з перетворювачем переміщення дзвона та з лічильником газу з допомогою лічильників імпульсів. (Робочий еталон об'єму газу дзвонового типу. Патент 60147 А Україна, G01F25/00). Але і з допомогою даного пристрою зібрати і обробити інформацію одночасно з групи лічильників газу, що повіряються, в яких відсутній імпульсний вихід є неможливим. А застосування візуального способу збору інформації вносить додаткові похибки при обробці результатів вимірювання та збільшує час повірки. В основу винаходу - робочий еталон об'єму газу дзвонового типу - поставлена задача на базі відомого робочого еталону створити більш вдосконалений пристрій для точної передачі мірного об'єму групі лічильників газу із заданою витратою шляхом конструктивних змін, котрі передбачають зменшення похибки обчислення в результаті чого досягається висока точність збору і обробки результатів вимірювання групи лічильників газу, що повіряються. Поставлена задача винаходу вирішується тим, що контролер збору і обробки результатів вимірювання додатково оснащений елементом "або" і на кожен додатковий лічильник газу - D-тригером, двома лічильниками імпульсів, та скануючими пристроями, кількість яких відповідає кількості лічильників, що повіряються, і відлікові пристрої лічильників газу оснащені дзеркальною міткою. За рахунок оснащення контролера елементом "або" та скануючими пристроями і встановлення дзеркальної мітки на барабані відлікового пристою лічильника газу, який повіряється, є можливість провести повірку одночасно групи лічильників газу, наприклад, 10-20 штук з автоматичним збором і обробкою результатів вимірювання, та зменшити 76283 4 час повірки на малих витратах за рахунок зменшення контрольного об'єму. Суть винаходу пояснюється кресленнями. На Фіг.1 - схематично зображено запропонований пристрій. Пристрій скомплектований із ємності 1 з розділювальною рідиною, в якій розміщений дзвін 2, зрівноважений противагою 3 з допомогою троса 4 через два шківи 5, один із них циліндричної форми, а другий - має профіль Архімедової спіралі. Крім цього пристрій оснащений системою подачі повітря 6 та перевірочною ділянкою 7 з лічильниками газу 8, контрольною лінійкою з прорізами 9, з фотоперетворювачем 10 для визначення контрольного об'єму газу, який витісняє дзвін, і перетворювачем переміщення 11 для визначення переміщення дзвона, датчиками тиску і температури 12 і 13, відповідно, під дзвоном та датчиками тиску і температури 14 і 15, відповідно, в лічильниках газу для визначення фізичного стану газу. Збір інформації з лічильників газу, які повіряються, здійснюється з допомогою контролера 16, який оснащений пристроєм обробки інформації 17 у вигляді монтажної плати, що містить D-тригери 18 та 19 і елемент "або" 20 та лічильники імпульсів 21-23. Пристрій також оснащений ЕОМ 24 для проведення обчислення контрольних об'ємів газу та похибки лічильників газу. Скануючі пристрої 25 закріпляються на відлікових пристроях лічильників газу 8, зорієнтовані в зоні проходження дзеркальної мітки і з'єднані з контролером 16. Запропонований робочий еталон об'єму газу дзвонового типу працює таким чином. Повітря під дзвін 2 закачують через систему подачі повітря б, а при перевірці лічильників газу 8 пропускають повітря із заданою витратою через перевірочну ділянку 7. В процесі переміщення дзвона 2 перетворювач переміщень 11 формує імпульси, і фотоперетворювач 10 - імпульси, які поступають на пристрій обробки інформації 17. Імпульси з фотоперетворювача через елемент "або" 20 поступають на С-вхід D-тригера 18, який формує імпульс рівний інтервалу з початку імпульсу "Старт" до початку імпульсу "Стоп", який дозволяє рахувати імпульси по фронту від перетворювача переміщень 11 лічильником 21. З допомогою ЕОМ 24 вираховується вартість імпульсу від перетворювача переміщень в одиницях об'єму, яка являється для конкретного еталону сталою. Імпульси з лічильників газу 8, скануючих пристроїв 25, поступають на пристрій обробки інформації 17, на С-входи D-тригерів 19, С-входи лічильників 23. При повірці лічильників, після визначення вартості імпульсу від перетворювача переміщень 11, для зменшення часу повірки ЕОМ 24 через елемент "або" 20 формують імпульс "Стоп М". D-тригер 18, також дозволяє рахувати лічильниками 23 імпульси від лічильників газу 8. Імпульси сформовані D-тригерами 19 рівні інтервалам з початку перших імпульсів від лічильників газу після імпульсу "Старт" до початку перших імпульсів після імпульсу "Стоп", або "Стоп М", дозволяють рахувати імпульси від перетворювача переміщень 11. З допомогою OEM по даним з лічильників 21, 23, з врахуванням температур і тис 5 76283 ків, вираховується похибка кожного лічильника газу, який прийняв участь в повірці. Комп’ютерна верстка О. Чепелев 6 Запропонований пристрій дозволяє автоматизувати повірку групи лічильників газу одноразово до 20 штук з похибкою не більше як 0,2%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
