Вулик безфальцевий багатокорпусний з магазинами

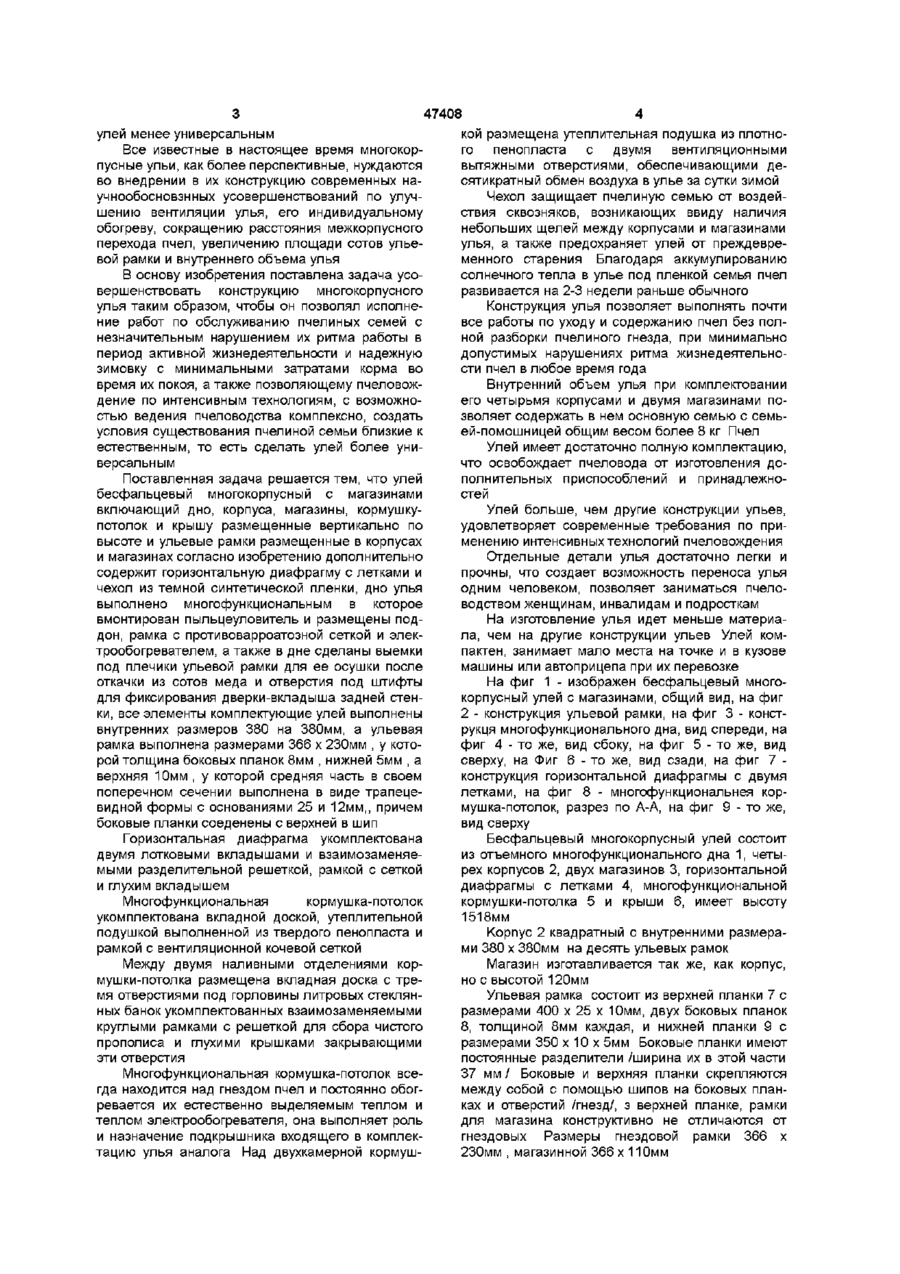

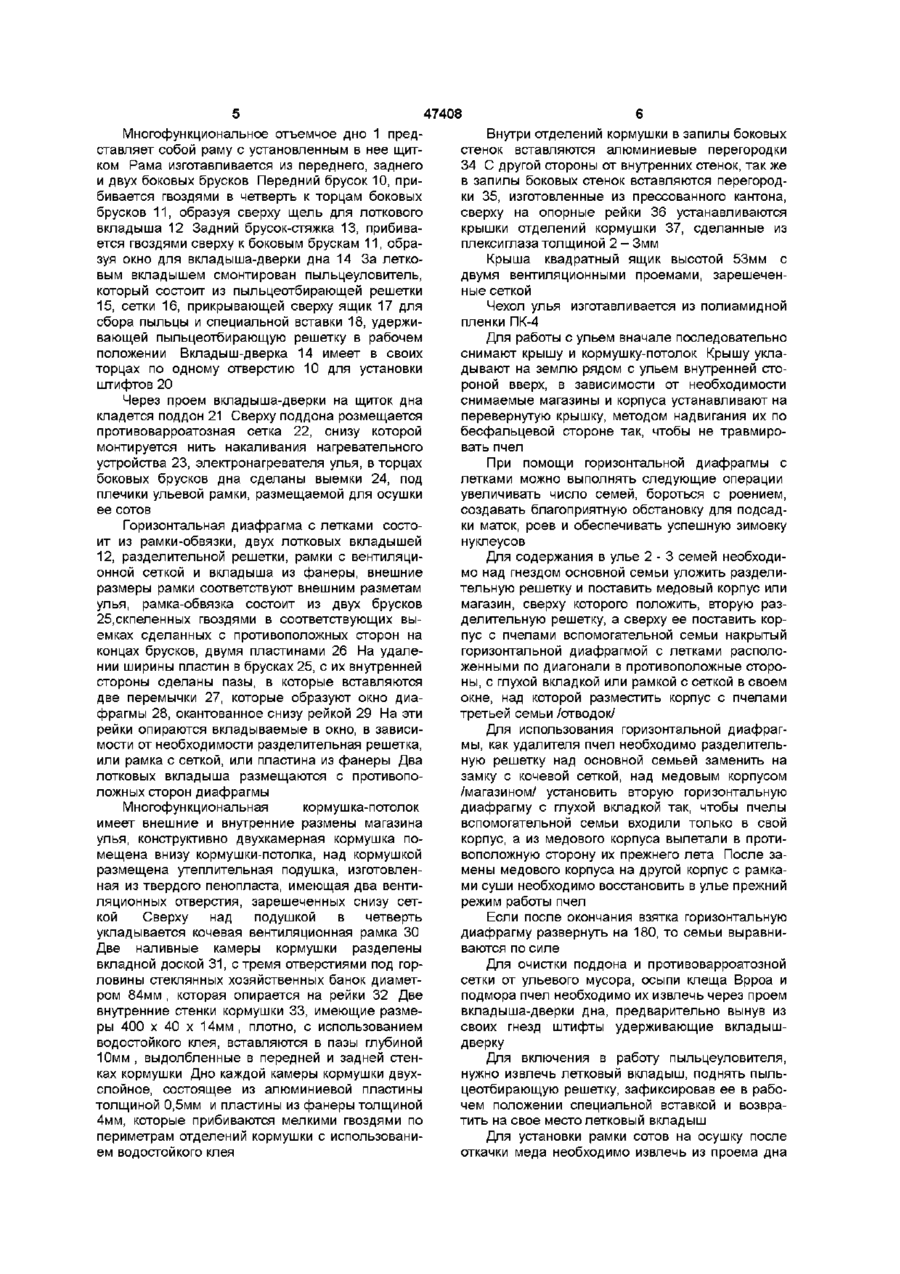

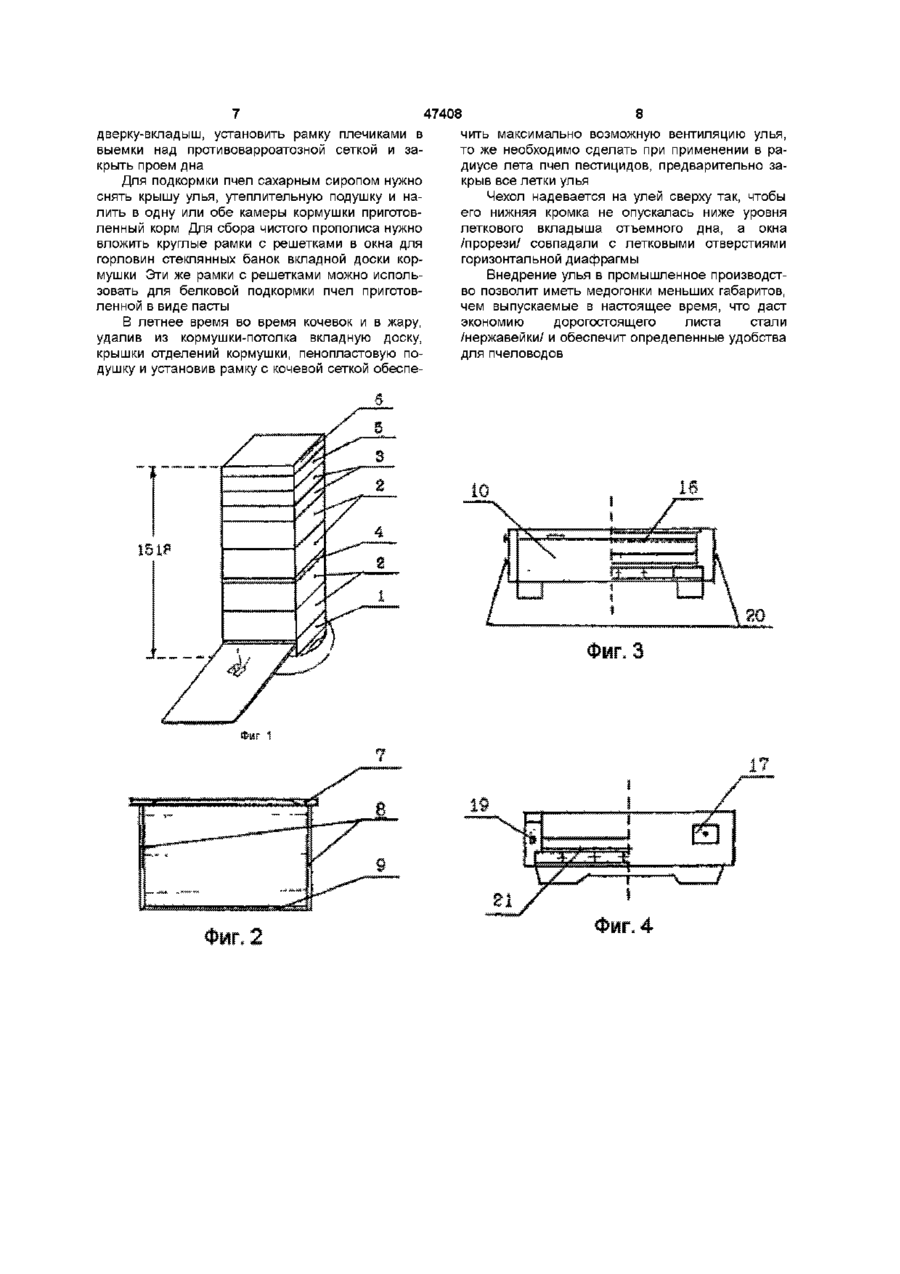

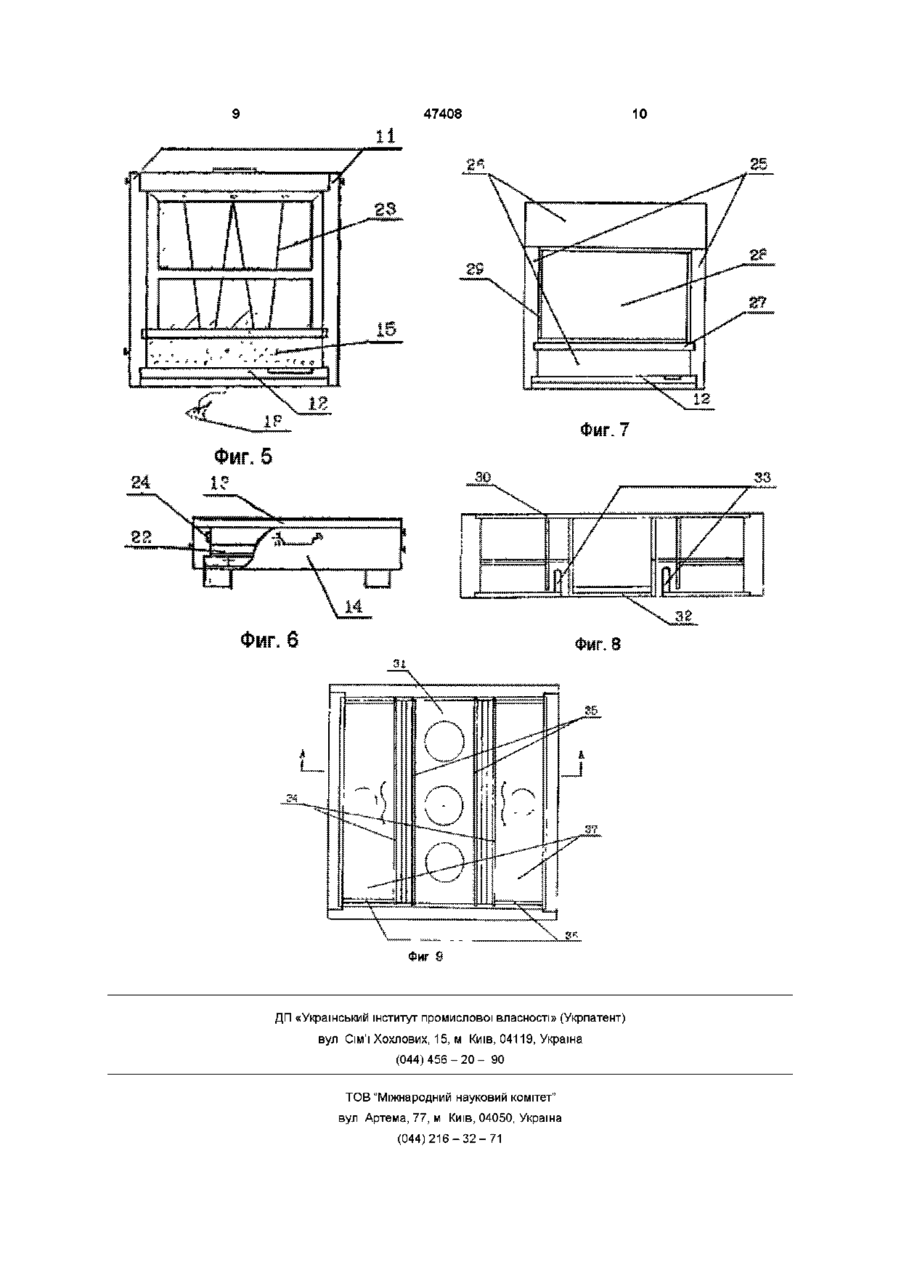

1 Улей бесфальцевый многокорпусный с магазинами, включающий дно, корпусы, магазины, кормушку-потолок и крышу, размещенные вертикально по высоте, и ульевые рамки, размещенные в корпусах и магазинах, отличающийся тем, что дополнительно содержит горизонтальную диафрагму с летками и чехол из темной синтетической пленки, дно улья выполнено многофункциональным, в него вмонтирован пыльцеуловитель и размещены поддон, рамка с противоварроатозной сеткой и электрообогревателем, а также в дне сделаны выемки под плечики ульевой рамки для ее осушки после откачки меда и отверстия под штифты для фиксирования дверки-вкладыша задней стенки, все элементы, комплектующие улей, выполнены с внутренними размерами 380x380 мм, а ульевая рамка выполнена размерами 366x230 мм с толщиной боковых планок 8 мм, нижней планки 5 мм, а верхней - 10 мм, у которой средняя часть в своем поперечном сечении выполнена в виде трапециевидной формы с основаниями 25 и 12 мм, причем верхняя планка соединена с боковыми в шип 2 Улей по п 1, отличающийся тем, что горизонтальная диафрагма укомплектована двумя летковыми вкладышами и взаимозаменяемыми разделительной решеткой, рамкой с сеткой и глухим вкладышем 3 Улей по п 1, отличающийся тем, что многофункциональная кормушка-потолок укомплектована вкладной доской, утеплительной подушкой, выполненной из твердого пенопласта, имеющей два отверстия вытяжной вентиляции, и рамкой с вентиляционной кочевой сеткой 4 Улей по п 1 или 3, отличающийся тем, что между двумя наливными отделениями кормушкипотолка размещена вкладная доска с тремя отверстиями под горловины литровых стеклянных банок, укомплектованных взаимозаменяемыми круглыми рамками с решетками для сбора прополиса и глухими крышками закрывающими эти отверстия О 00 о Изобретение относится к области пчеловодства, в частности к ульям Известным ульеманалогом является десятирамочный улей с магазинами, типовые конструкции серия 3 808 5-4 /А И Касьянов, С Я Болдырев "Десятирамочный улей", ж "Пчеловодство", № 1, 87г, стр 11/ Улей состоит из отъемного дна, двух корпусов, двух магазинов, подкрышника, крыши и кормушки Кроме того, он может комплектоваться горизонтальной диафрагмой и специальным дном с противоварроатозным устройством Размер гнездовых ранок 435 х 300мм , магазинных 435 х 145мм Основной недостаток этого улья - трудоемкость газбочки и обслуживания пчел Прототипом предлагаемой конструкции улья является бесфальцевый улей типа "Стандарт Островской" /Раков Г И и др "Моя пасека", Белгород, 1991г,стр 89-92/ Улей имеет дно, корпуса, магазины и крышу с установленными в корпусах и магазинах ульевыми рамками Корпуса и магазины улья квадратные с внутренними размерами 375 х 375мм , корпуса имеют высоту 240мм, а магазины 140мм Дно отъемное, на которое укладывается противоварроатозная рамка с сеткой В этом улье дно имеет низкое подрамочное пространство, что не создает достаточную воздушную подушку снизу для пчелиного гнезда и не позволяет разместить в нем необходимое для обслуживания пчел оборудование улья Два магазина в этом улье имеют высоту большую чем высота одного корпуса, что не позволяет использовать в них гнездовую ульевую рамку и потому делает 47408 улей менее универсальным Все известные в настоящее время многокорпусные ульи, как более перспективные, нуждаются во внедрении в их конструкцию современных научнообосновзнных усовершенствований по улучшению вентиляции улья, его индивидуальному обогреву, сокращению расстояния межкорпусного перехода пчел, увеличению площади сотов ульевой рамки и внутреннего объема улья В основу изобретения поставлена задача усовершенствовать конструкцию многокорпусного улья таким образом, чтобы он позволял исполнение работ по обслуживанию пчелиных семей с незначительным нарушением их ритма работы в период активной жизнедеятельности и надежную зимовку с минимальными затратами корма во время их покоя, а также позволяющему пчеловождение по интенсивным технологиям, с возможностью ведения пчеловодства комплексно, создать условия существования пчелиной семьи близкие к естественным, то есть сделать улей более универсальным Поставленная задача решается тем, что улей бесфальцевый многокорпусный с магазинами включающий дно, корпуса, магазины, кормушкупотолок и крышу размещенные вертикально по высоте и ульевые рамки размещенные в корпусах и магазинах согласно изобретению дополнительно содержит горизонтальную диафрагму с летками и чехол из темной синтетической пленки, дно улья выполнено многофункциональным в которое вмонтирован пыльцеуловитель и размещены поддон, рамка с противоварроатозной сеткой и электрообогревателем, а также в дне сделаны выемки под плечики ульевой рамки для ее осушки после откачки из сотов меда и отверстия под штифты для фиксирования дверки-вкладыша задней стенки, все элементы комплектующие улей выполнены внутренних размеров 380 на 380мм, а ульевая рамка выполнена размерами 366 х 230мм , у которой толщина боковых планок 8мм , нижней 5мм , а верхняя 10мм , у которой средняя часть в своем поперечном сечении выполнена в виде трапецевидной формы с основаниями 25 и 12мм,, причем боковые планки соеденены с верхней в шип Горизонтальная диафрагма укомплектована двумя лотковыми вкладышами и взаимозаменяемыми разделительной решеткой, рамкой с сеткой и глухим вкладышем Многофункциональная кормушка-потолок укомплектована вкладной доской, утеплительной подушкой выполненной из твердого пенопласта и рамкой с вентиляционной кочевой сеткой Между двумя наливными отделениями кормушки-потолка размещена вкладная доска с тремя отверстиями под горловины литровых стеклянных банок укомплектованных взаимозаменяемыми круглыми рамками с решеткой для сбора чистого прополиса и глухими крышками закрывающими эти отверстия Многофункциональная кормушка-потолок всегда находится над гнездом пчел и постоянно обогревается их естественно выделяемым теплом и теплом электрообогревателя, она выполняет роль и назначение подкрышника входящего в комплектацию улья аналога Над двухкамерной кормуш кой размещена утеплительная подушка из плотного пенопласта с двумя вентиляционными вытяжными отверстиями, обеспечивающими десятикратный обмен воздуха в улье за сутки зимой Чехол защищает пчелиную семью от воздействия сквозняков, возникающих ввиду наличия небольших щелей между корпусами и магазинами улья, а также предохраняет улей от преждевременного старения Благодаря аккумулированию солнечного тепла в улье под пленкой семья пчел развивается на 2-3 недели раньше обычного Конструкция улья позволяет выполнять почти все работы по уходу и содержанию пчел без полной разборки пчелиного гнезда, при минимально допустимых нарушениях ритма жизнедеятельности пчел в любое время года Внутренний объем улья при комплектовании его четырьмя корпусами и двумя магазинами позволяет содержать в нем основную семью с семьей-помошницей общим весом более 8 кг Пчел Улей имеет достаточно полную комплектацию, что освобождает пчеловода от изготовления дополнительных приспособлений и принадлежностей Улей больше, чем другие конструкции ульев, удовлетворяет современные требования по применению интенсивных технологий пчеловождения Отдельные детали улья достаточно легки и прочны, что создает возможность переноса улья одним человеком, позволяет заниматься пчеловодством женщинам, инвалидам и подросткам На изготовление улья идет меньше материала, чем на другие конструкции ульев Улей компактен, занимает мало места на точке и в кузове машины или автоприцепа при их перевозке На фиг 1 - изображен бесфальцевый многокорпусный улей с магазинами, общий вид, на фиг 2 - конструкция ульевой рамки, на фиг 3 - конструкця многофункционального дна, вид спереди, на фиг 4 - то же, вид сбоку, на фиг 5 - то же, вид сверху, на Фиг 6 - то же, вид сзади, на фиг 7 конструкция горизонтальной диафрагмы с двумя летками, на фиг 8 - многофункциональнея кормушка-потолок, разрез по А-А, на фиг 9 - то же, вид сверху Бесфальцевый многокорпусный улей состоит из отъемного многофункционального дна 1, четырех корпусов 2, двух магазинов 3, горизонтальной диафрагмы с летками 4, многофункциональной кормушки-потолка 5 и крыши 6, имеет высоту 1518мм Корпус 2 квадратный с внутренними размерами 380 х 380мм на десять ульевых рамок Магазин изготавливается так же, как корпус, но с высотой 120мм Ульевая рамка состоит из верхней планки 7 с размерами 400 х 25 х 10мм, двух боковых планок 8, толщиной 8мм каждая, и нижней планки 9 с размерами 350 х 10 х 5мм Боковые планки имеют постоянные разделители /ширина их в этой части 37 мм / Боковые и верхняя планки скрепляются между собой с помощью шипов на боковых планках и отверстий /гнезд/, з верхней планке, рамки для магазина конструктивно не отличаются от гнездовых Размеры гнездовой рамки 366 х 230мм , магазинной 366 х 110мм 47408 Многофункциональное отъемчое дно 1 представляет собой раму с установленным в нее щитком Рама изготавливается из переднего, заднего и двух боковых брусков Передний брусок 10, прибивается гвоздями в четверть к торцам боковых брусков 11, образуя сверху щель для лоткового вкладыша 12Задний брусок-стяжка 13, прибивается гвоздями сверху к боковым брускам 11, образуя окно для вкладыша-дверки дна 14 За летковым вкладышем смонтирован пыльцеуловитель, который состоит из пыльцеотбирающей решетки 15, сетки 16, прикрывающей сверху ящик 17 для сбора пыльцы и специальной вставки 18, удерживающей пыльцеотбирающую решетку в рабочем положении Вкладыш-дверка 14 имеет в своих торцах по одному отверстию 10 для установки штифтов 20 Через проем вкладыша-дверки на щиток дна кладется поддон 21 Сверху поддона розмещается противоварроатозная сетка 22, снизу которой монтируется нить накаливания нагревательного устройства 23, электронагревателя улья, в торцах боковых брусков дна сделаны выемки 24, под плечики ульевой рамки, размещаемой для осушки ее сотов Горизонтальная диафрагма с летками состоит из рамки-обвязки, двух лотковых вкладышей 12, разделительной решетки, рамки с вентиляционной сеткой и вкладыша из фанеры, внешние размеры рамки соответствуют внешним разметам улья, рамка-обвязка состоит из двух брусков 25,скпеленных гвоздями в соответствующих выемках сделанных с противоположных сторон на концах брусков, двумя пластинами 26 На удалении ширины пластин в брусках 25, с их внутренней стороны сделаны пазы, в которые вставляются две перемычки 27, которые образуют окно диафрагмы 28, окантованное снизу рейкой 29 На эти рейки опираются вкладываемые в окно, в зависимости от необходимости разделительная решетка, или рамка с сеткой, или пластина из фанеры Два лотковых вкладыша размещаются с противоположных сторон диафрагмы Многофункциональная кормушка-потолок имеет внешние и внутренние размены магазина улья, конструктивно двухкамерная кормушка помещена внизу кормушки-потолка, над кормушкой размещена утеплительная подушка, изготовленная из твердого пенопласта, имеющая два вентиляционных отверстия, зарешеченных снизу сеткой Сверху над подушкой в четверть укладывается кочевая вентиляционная рамка 30 Две наливные камеры кормушки разделены вкладной доской 31, стремя отверстиями под горловины стеклянных хозяйственных банок диаметром 84мм , которая опирается на рейки 32 Две внутренние стенки кормушки 33, имеющие размеры 400 х 40 х 14мм , плотно, с использованием водостойкого клея, вставляются в пазы глубиной 10мм , выдолбленные в передней и задней стенках кормушки Дно каждой камеры кормушки двухслойное, состоящее из алюминиевой пластины толщиной 0,5мм и пластины из фанеры толщиной 4мм, которые прибиваются мелкими гвоздями по периметрам отделений кормушки с использованием водостойкого клея Внутри отделений кормушки в запилы боковых стенок вставляются алюминиевые перегородки 34 С другой стороны от внутренних стенок, так же в запилы боковых стенок вставляются перегородки 35, изготовленные из прессованного кантона, сверху на опорные рейки 36 устанавливаются крышки отделений кормушки 37, сделанные из плексиглаза толщиной 2 - Змм Крыша квадратный ящик высотой 53мм с двумя вентиляционными проемами, зарешеченные сеткой Чехол улья изготавливается из полиамидной пленки ПК-4 Для работы с ульем вначале последовательно снимают крышу и кормушку-потолок Крышу укладывают на землю рядом с ульем внутренней стороной вверх, в зависимости от необходимости снимаемые магазины и корпуса устанавливают на перевернутую крышку, методом надвигания их по бесфальцевой стороне так, чтобы не травмировать пчел При помощи горизонтальной диафрагмы с летками можно выполнять следующие операции увеличивать число семей, бороться с роением, создавать благоприятную обстановку для подсадки маток, роев и обеспечивать успешную зимовку нуклеусов Для содержания в улье 2 - 3 семей необходимо над гнездом основной семьи уложить разделительную решетку и поставить медовый корпус или магазин, сверху которого положить, вторую разделительную решетку, а сверху ее поставить корпус с пчелами вспомогательной семьи накрытый горизонтальной диафрагмой с летками расположенными по диагонали в противоположные стороны, с глухой вкладкой или рамкой с сеткой в своем окне, над которой разместить корпус с пчелами третьей семьи /отводок/ Для использования горизонтальной диафрагмы, как удалителя пчел необходимо разделительную решетку над основной семьей заменить на замку с кочевой сеткой, над медовым корпусом /магазином/ установить вторую горизонтальную диафрагму с глухой вкладкой так, чтобы пчелы вспомогательной семьи входили только в свой корпус, а из медового корпуса вылетали в противоположную сторону их прежнего лета После замены медового корпуса на другой корпус с рамками суши необходимо восстановить в улье прежний режим работы пчел Если после окончания взятка горизонтальную диафрагму развернуть на 180, то семьи выравниваются по силе Для очистки поддона и противоварроатозной сетки от ульевого мусора, осыпи клеща Врроа и подмора пчел необходимо их извлечь через проем вкладыша-дверки дна, предварительно вынув из своих гнезд штифты удерживающие вкладышдверку Для включения в работу пыльцеуловителя, нужно извлечь летковый вкладыш, поднять пыльцеотбирающую решетку, зафиксировав ее в рабочем положении специальной вставкой и возвратить на свое место летковый вкладыш Для установки рамки сотов на осушку после откачки меда необходимо извлечь из проема дна 47408 дверку-вкладыш, установить рамку плечиками в выемки над противоварроатозной сеткой и закрыть проем дна Для подкормки пчел сахарным сиропом нужно снять крышу улья, утеплительную подушку и налить в одну или обе камеры кормушки приготовленный корм Для сбора чистого прополиса нужно вложить круглые рамки с решетками в окна для горловин стеклянных банок вкладной доски кормушки Эти же рамки с решетками можно использовать для белковой подкормки пчел приготовленной в виде пасты В летнее время во время кочевок и в жару, удалив из кормушки-потолка вкладную доску, крышки отделений кормушки, пенопластовую подушку и установив рамку с кочевой сеткой обеспе 8 чить максимально возможную вентиляцию улья, то же необходимо сделать при применении в радиусе лета пчел пестицидов, предварительно закрыв все летки улья Чехол надевается на улей сверху так, чтобы его нижняя кромка не опускалась ниже уровня леткового вкладыша отъемного дна, а окна /прорези/ совпадали с летковыми отверстиями горизонтальной диафрагмы Внедрение улья в промышленное производство позволит иметь медогонки меньших габаритов, чем выпускаемые в настоящее время, что даст экономию дорогостоящего листа стали /нержавейки/ и обеспечит определенные удобства для пчеловодов 47408 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
