Композиція для виробництва проміжного шару основи кінофотоматеріалів

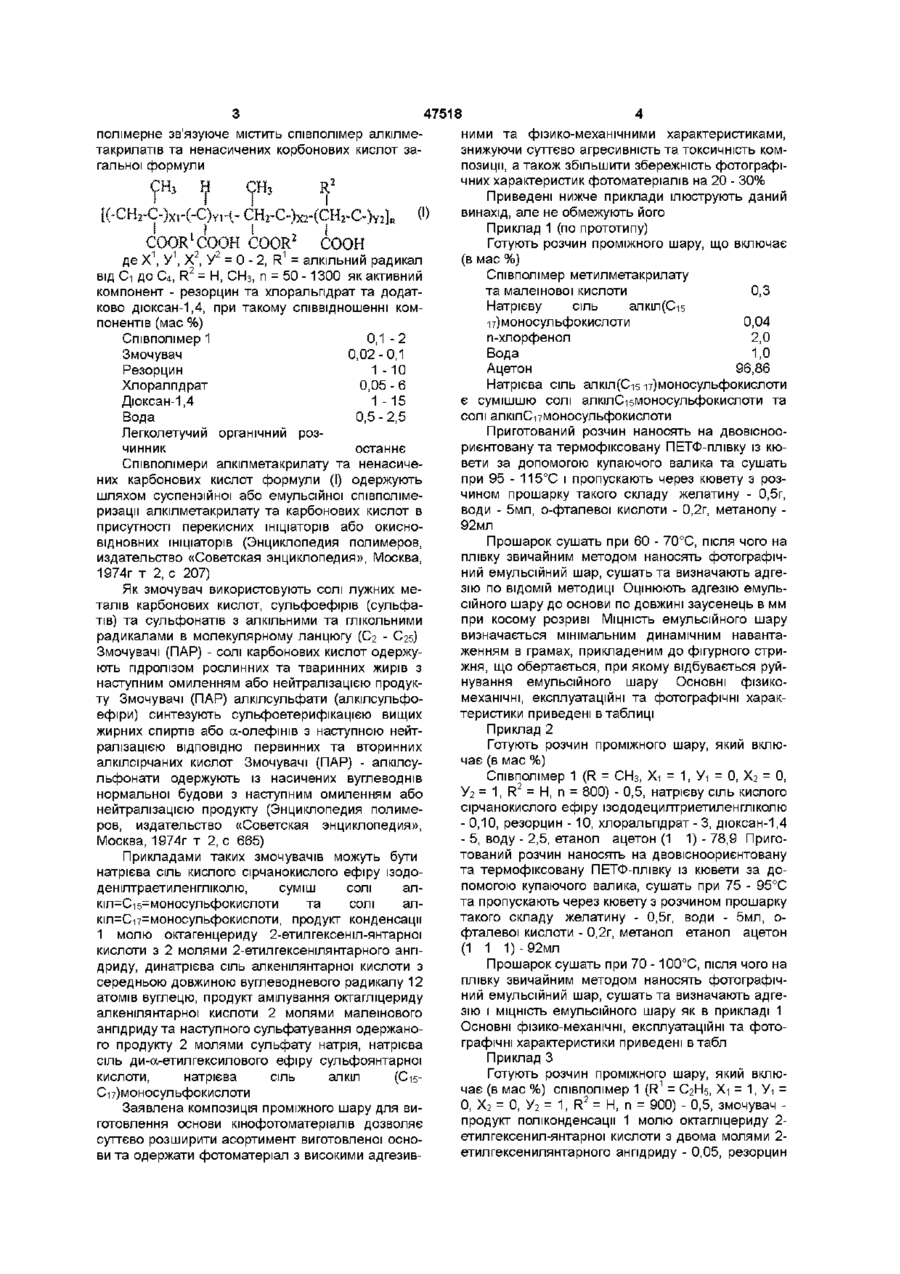

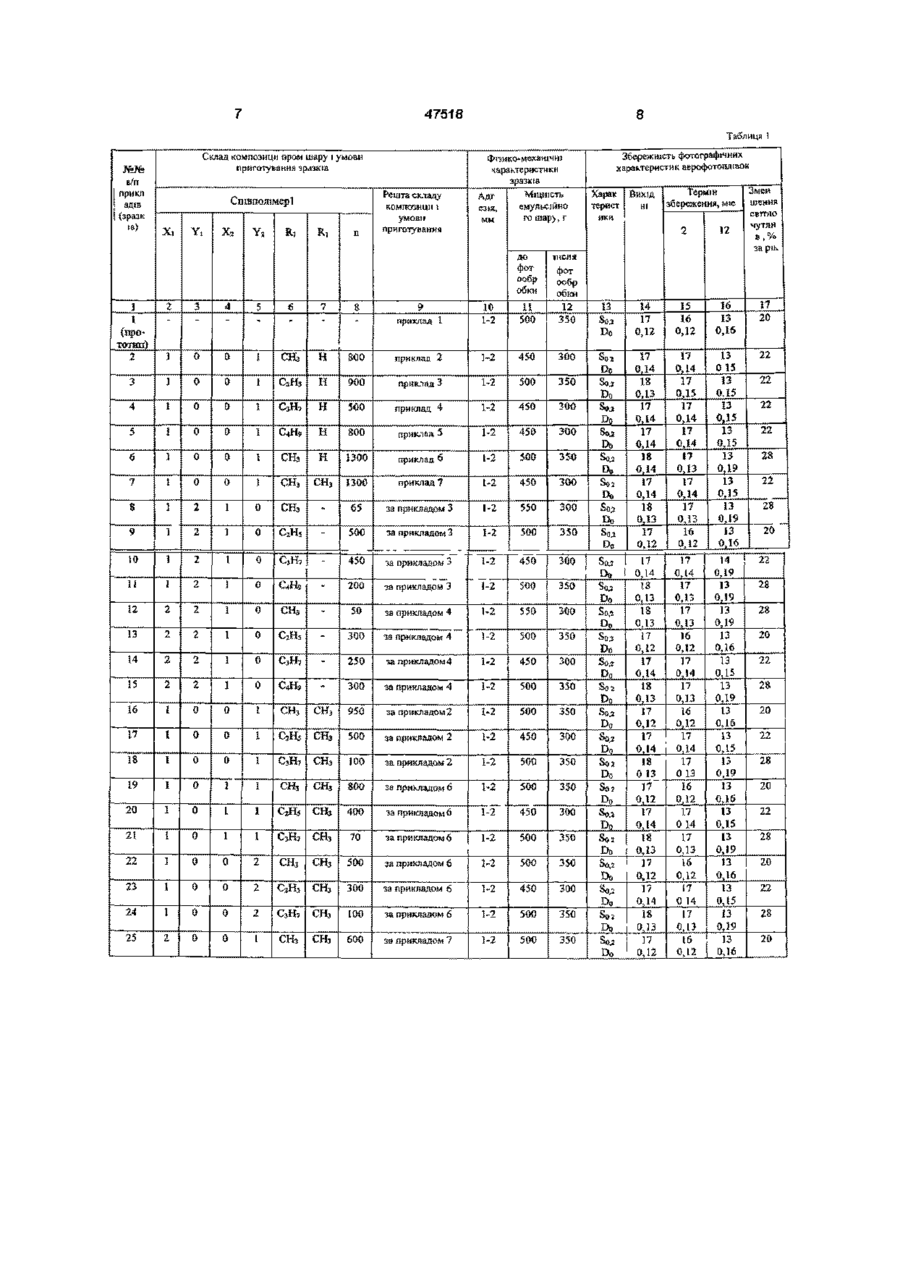

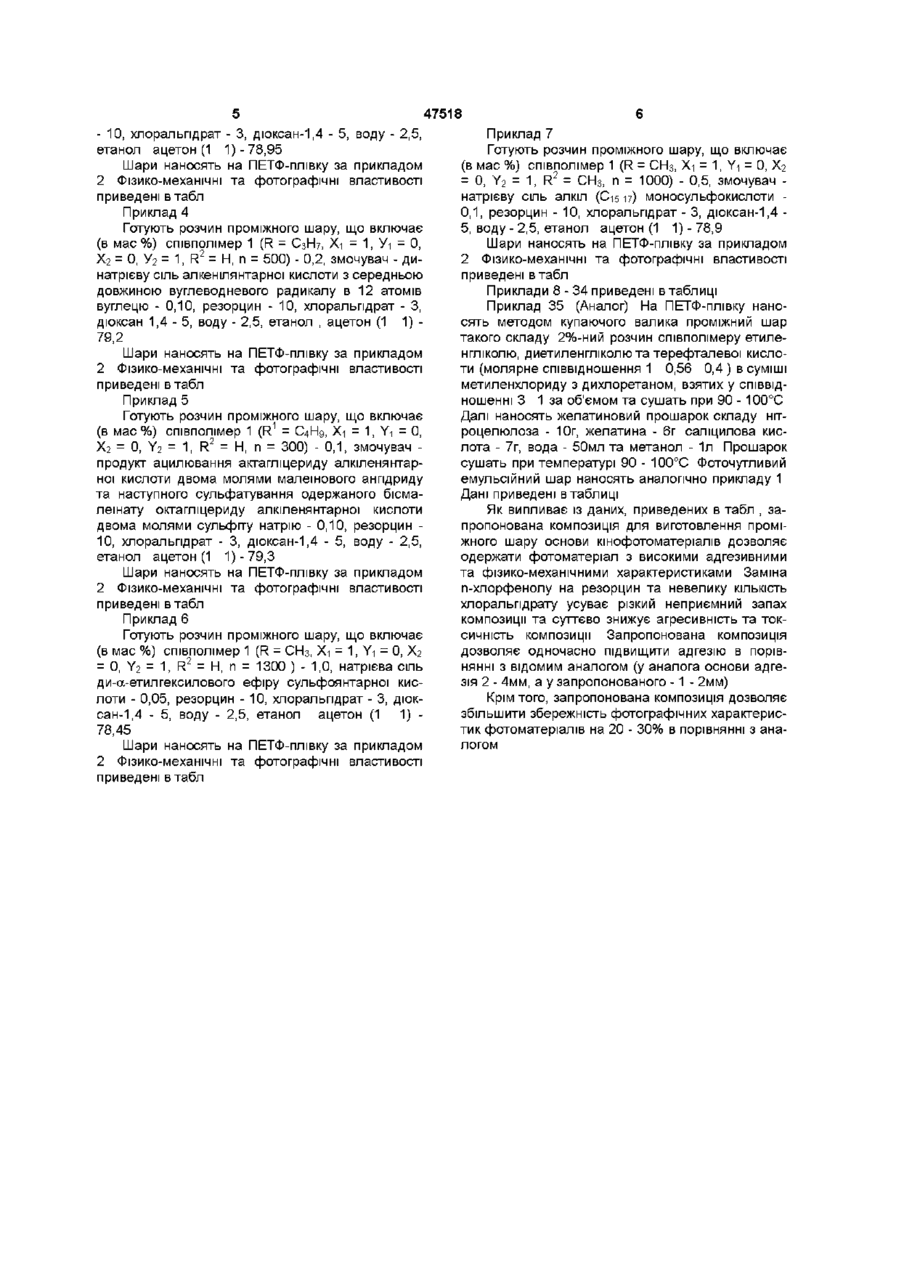

Композиція ДЛЯ виготовлення проміжного шару основи кінофотоматеріалів, що включає полімерне зв'язуюче на основі співполімеру метилакри л ату та карбонової кислоти, змочувач, активний компонент, легколеткий органічний розчинник та воду, яка відрізняється тим, що як полімерне звязуюче містить співполімер алкілметакрилатів та ненасичених карбонових кислот загальної формули Винахід відноситься до композиції проміжного шару для основи кінофотоматеріалів, призначених для повітряної та космічної зйомок, та може бути використаний в хіміко-фотографічній промисловості, в тому числі для поліефірної основи для більш широкого асортименту фотоматеріалів Відома композиція проміжного шару для основи кінофотоматеріалів, яка включає 2%-ний розчин співполімеру етиленгліколю, диетиленгліколю, терефталевої кислоти в метиленхлориді, саліцилову кислоту (а с СССР №231319, кл G03C1/80, пріор 18 08 67) Недоліком указаної композиції являється недостатня адгезія емульсійного шару до поліетилентерефталевої основи, а також малий строк зберігання прошарованої основи із-за висаджування саліцилової кислоти Крім того, матеріал виготовлений з використанням данної композиції, має низьку збережність фотографічних властивостей в процесі зберігання Це не дозволяє одержувати ЯКІСНІ фотознімки з космічного об'єкта протягом усього часу його польоту Відома також композиція проміжного шару для основи кінофотоматеріалів, яка включає співполімер метилметакрилату та малеїнової кислоти, натрієву сіль алкіл (Сі517) моносульфокислоти, парахлорфенол та ацетон (патент RU №2091859, G03C1/76, пріор 08 09 82, (прототип)) Недоліком цієї композиції є використання в рецептурі проміжного шару високотоксичного та агресивного п-хлорфенолу Задачею винаходу являється розширення асортименту композицій для виготовлення проміжних шарів основи кінофотоматеріалів, зниження рівня токсичності та агресивності композиції проміжного шару, підвищення збереження основи та фотоматеріалів Указаний технічний результат досягається тим, що композиція для виготовлення проміжного шару основи кінофотоматеріалів, яка включає полімерне зв'язуюче, змочувач, активний компонент, легколетучий органічний розчинник та воду, як R2 COOR'COOH COOR2 СООН де Хі, Уі, Х2, У2=0-2, R 1 =C r C 4 =anKin, R2=H або СНз, п=50-1300, як активний компонент - резорцин та хлоральпдрат та додатково дюксан-1,4 при такому співвідношенні компонентів (мас %) вищевказаний співполімер 0,1-2 змочувач 0,02-0,1 резорцин 1-10 хлоральпдрат 0,05-6 дюксан-1,4 1-15 вода 0,5-2,5 легколеткий органічний розчинник оешта О 00 ю 47518 полімерне звязуюче містить співполімер алкілметакрилатів та ненасичених корбонових кислот загальної формули j K - C H r C - ) x i - ( - C ) ¥14* і R2 (І) COOR l COOH COOR 2 COOH де X1, У1, X2, У2 = 0 - 2, R1 = алкільний радикал від Сі до С4, R2 = Н, СНз, п = 50 -1300 як активний компонент - резорцин та хлоральпдрат та додатково дюксан-1,4, при такому співвідношенні компонентів (мас %) Співполімер 1 0,1-2 Змочувач 0,02-0,1 Резорцин 1-10 Хлоралгідрат 0,05 - 6 Дюксан-1,4 1-15 Вода 0,5-2,5 Легколетучий органічний розчинник останнє Співполімери алкілметакрилату та ненасичених карбонових кислот формули (І) одержують шляхом суспензійної або емульсійної співполімеризації алкілметакрилату та карбонових кислот в присутності перекисних ініціаторів або окисновідновних ініціаторів (Энциклопедия полимеров, издательство «Советская энциклопедия», Москва, 1974г т 2, с 207) Як змочувач використовують солі лужних металів карбонових кислот, сульфоефірів (сульфатів) та сульфонатів з алкільними та глікольними радикалами в молекулярному ланцюгу (С2 - C2s) Змочувачі (ПАР) - солі карбонових кислот одержують гідролізом рослинних та тваринних жирів з наступним омиленням або нейтралізацією продукту Змочувачі (ПАР) алкілсульфати (алкілсульфоефіри) синтезують сульфоетерифікацією вищих жирних спиртів або а-олефінів з наступною нейтралізацією ВІДПОВІДНО первинних та вторинних алкілсірчаних кислот Змочувачі (ПАР) - алкілсульфонати одержують із насичених вуглеводнів нормальної будови з наступним омиленням або нейтралізацією продукту (Энциклопедия полимеров, издательство «Советская энциклопедия», Москва, 1974г т 2, с 665) Прикладами таких змочувачів можуть бути натрієва сіль кислого сірчанокислого ефіру ізододенілтраетиленгліколю, суміш солі алкіл=Сі5=моносульфокислоти та солі алкіл=Сі7=моносульфокислоти, продукт конденсації 1 молю октагенцериду 2-етилгексеніл-янтарноі кислоти з 2 молями 2-етилгексенілянтарного ангідриду, динатрієва сіль алкенілянтарної кислоти з середньою довжиною вуглеводневого радикалу 12 атомів вуглецю, продукт амілування октагліцериду алкенілянтарної кислоти 2 молями малеїнового ангідриду та наступного сульфатування одержаного продукту 2 молями сульфату натрія, натрієва сіль ди-а-етилгексилового ефіру сульфоянтарної кислоти, натрієва сіль алкіл (C-isСі7)моносульфокислоти Заявлена композиція проміжного шару для виготовлення основи кінофотоматеріалів дозволяє суттєво розширити асортимент виготовленої основи та одержати фотоматеріал з високими адгезив ними та фізико-механічними характеристиками, знижуючи суттєво агресивність та токсичність композиції, а також збільшити збережність фотографічних характеристик фотоматеріалів на 20 - 30% Приведені нижче приклади ілюструють даний винахід, але не обмежують його Приклад 1 (по прототипу) Готують розчин проміжного шару, що включає (в мас %) Співполімер метилметакрилату та малеїнової кислоти 0,3 Натрієву сіль алкіл(Сі5 і7)моносульфокислоти 0,04 п-хлорфенол 2,0 Вода 1,0 Ацетон 96,86 Натрієва сіль алкіл(Сі5 і7)моносульфокислоти є сумішшю солі алкілСібМоносульфокислоти та солі алкілСі7Моносульфокислоти Приготований розчин наносять на двовісноориєнтовану та термофіксовану ПЕТФ-плівку із кювети за допомогою купаючого валика та сушать при 95 - 115°С і пропускають через кювету з розчином прошарку такого складу желатину - 0,5г, води - 5мл, о-фталевої кислоти - 0,2г, метанолу 92мл Прошарок сушать при 60 - 70°С, після чого на плівку звичайним методом наносять фотографічний емульсійний шар, сушать та визначають адгезію по ВІДОМІЙ методиці Оцінюють адгезію емульсійного шару до основи по довжині заусенець в мм при косому розриві МІЦНІСТЬ емульсійного шару визначається мінімальним динамічним навантаженням в грамах, прикладеним до фігурного стрижня, що обертається, при якому відбувається руйнування емульсійного шару Основні фізикомеханічні, експлуатаційні та фотографічні характеристики приведені в таблиці Приклад 2 Готують розчин проміжного шару, який включає (в мас %) Співполімер 1 (R = СНз, Хі = 1, Уі = 0, Х2 = 0, У 2 - 1, R2 - Н, п = 800) - 0,5, натрієву сіль кислого сірчанокислого ефіру ізододецилтриетиленгліколю - 0,10, резорцин -10, хлоральпдрат - 3, дюксан-1,4 - 5, воду - 2,5, етанол ацетон (1 1) - 78,9 Приготований розчин наносять на двовісноориєнтовану та термофіксовану ПЕТФ-плівку із кювети за допомогою купаючого валика, сушать при 75 - 95°С та пропускають через кювету з розчином прошарку такого складу желатину - 0,5г, води - 5мл, офталевої кислоти - 0,2г, метанол етанол ацетон (1 1 1)-92мл Прошарок сушать при 70 -100°С, після чого на плівку звичайним методом наносять фотографічний емульсійний шар, сушать та визначають адгезію і МІЦНІСТЬ емульсійного шару як в прикладі 1 Основні фізико-механічні, експлуатаційні та фотографічні характеристики приведені втабл Приклад З Готують розчин проміжного шару, який включає (в мас %) співполімер 1 (R1 = С2Н5, Х-і = 1, У-і = 0, Х2 = 0, У2 = 1, R2 = Н, п = 900) - 0,5, змочувач продукт поліконденсації 1 молю октагліцериду 2етилгексенил-янтарної кислоти з двома молями 2етилгексенилянтарного ангідриду - 0,05, резорцин 47518 - 10, хлоральпдрат - 3, дюксан-1,4 - 5, воду - 2,5, етанол ацетон (1 1) - 78,95 Шари наносять на ПЕТФ-плівку за прикладом 2 Фізико-механічні та фотографічні властивості приведені втабл Приклад 4 Готують розчин проміжного шару, що включає (в мас %) співполімер 1 (R = С3Н7, Хі = 1, Уі = 0, Х2 = 0, У2 = 1, R2 = Н, п = 500) - 0,2, змочувач - динатрієву сіль алкенілянтарної кислоти з середньою довжиною вуглеводневого радикалу в 12 атомів вуглецю - 0,10, резорцин - 10, хлоральпдрат - З, діоксан 1,4-5, воду - 2,5, етанол , ацетон (1 1) 79,2 Шари наносять на ПЕТФ-плівку за прикладом 2 Фізико-механічні та фотографічні властивості приведені втабл Приклад 5 Готують розчин проміжного шару, що включає (в мас %) співполімер 1 (R1 = С4Н9, Хі = 1, Yi = 0, Х2 = 0, Y2 = 1, R2 = Н, п = 300) - 0,1, змочувач продукт ацилювання актагліцериду алкіленянтарноі кислоти двома молями малеїнового ангідриду та наступного сульфатування одержаного бісмалеїнату октагліцериду алкіленянтарної кислоти двома молями сульфіту натрію - 0,10, резорцин 10, хлоральпдрат - 3, дюксан-1,4 - 5, воду - 2,5, етанол ацетон (1 1) - 79,3 Шари наносять на ПЕТФ-плівку за прикладом 2 Фізико-механічні та фотографічні властивості приведені втабл Приклад 6 Готують розчин проміжного шару, що включає (в мас %) співполімер 1 (R = СН3, Хі = 1, Yi = 0, Х2 = 0, Y2 = 1, R2 = Н, п = 1300 ) - 1,0, натрієва сіль ди-а-етилгексилового ефіру сульфоянтарної кислоти - 0,05, резорцин - 10, хлоральпдрат - 3, дюксан-1,4 - 5, воду - 2,5, етанол ацетон (1 1) 78,45 Шари наносять на ПЕТФ-плівку за прикладом 2 Фізико-механічні та фотографічні властивості приведені втабл Приклад 7 Готують розчин проміжного шару, що включає (в мас %) співполімер 1 (R = СН3, Хі = 1, Yi = 0, Х2 = 0, Y2 = 1, R2 = СНз, п = 1000) - 0,5, змочувач натрієву сіль алкіл (C-is 17) моносульфокислоти 0,1, резорцин - 10, хлоральпдрат - 3, дюксан-1,4 5, воду - 2,5, етанол ацетон (1 1) - 78,9 Шари наносять на ПЕТФ-плівку за прикладом 2 Фізико-механічні та фотографічні властивості приведені втабл Приклади 8 - 34 приведені в таблиці Приклад 35 (Аналог) На ПЕТФ-плівку наносять методом купаючого валика проміжний шар такого складу 2%-ний розчин співполімеру етиленгліколю, диетиленгліколю та терефталевої кислоти (молярне співвідношення 1 0,56 0,4 ) в суміші метиленхлориду з дихлоретаном, взятих у співвідношенні 3 1 за об'ємом та сушать при 90 - 100°С Далі наносять желатиновий прошарок складу нітроцелюлоза - Юг, желатина - 6г саліцилова кислота - 7г, вода - 50мл та метанол - 1л Прошарок сушать при температурі 90 - 100°С Фоточутливий емульсійний шар наносять аналогічно прикладу 1 Дані приведені в таблиці Як випливає із даних, приведених в табл , запропонована композиція для виготовлення проміжного шару основи кінофотоматеріалів дозволяє одержати фотоматеріал з високими адгезивними та фізико-механічними характеристиками Заміна n-хлорфенолу на резорцин та невелику КІЛЬКІСТЬ хлоральпдрату усуває різкий неприємний запах композиції та суттєво знижує агресивність та токсичність композиції Запропонована композиція дозволяє одночасно підвищити адгезію в порівнянні з відомим аналогом (у аналога основи адгезія 2 - 4мм, а у запропонованого -1 - 2мм) Крім того, запропонована композиція дозволяє збільшити збережність фотографічних характеристик фотоматеріалів на 20 - 30% в порівнянні з аналогом 47518 Таблиця ! Склад композиції пром шару і умо&и приготування зр^окіа Фгеи ко- м ехашч н і чарактернстики зразків Міцність Адг емульсійно ЄЗІЯ, го шару, г MM в/п орикії адіБ {зразк їв) Решта складу Співполімері X, Y, X, КОМПОЗИЦІЇ і YS о умови приготування г 3 4 6 5 7 н н н н н И 500 12 350 і ІЗ 1-2 800 приклад 2 1-2 450 300 Soj Do 900 приклад 3 1-2 500 350 500 приклад 4 1-2 450 300 800 приклад 5 1-2 450 300 1300 приклад 6 1-2 500 350 10 і 0 0 1 СНз 0 0 1 СНз 4 і 0 0 1 СзН, 5 і 0 0 1 C4fe 6 і 0 0 1 СНз 7 1 0 0 1 СНз СНз 1300 приклад 7 1-2 450 300 S і 2 1 0 СНз 65 за прикладом 3 1-2 550 300 9 і 2 1 0 C,H S 500 за прикладом 3 1-2 500 350 ІО і 2 1 0 450 эа прикладом 3 1-2 450 300 200 за прикладом 3 1-2 500 350 50 sa прикладом 4 1-2 550 300 300 за прикладом 4 1-2 500 De 350 11 і 2 1 0 12 2 2 1 0 ІЗ 2 2 І 0 14 2 15 1 17 1 1 Г~_Г~ _____ С2Н5 Do Soa Do Do So: Do So , 2 Do Do Do S0.3 Do £0,5 Do Do" СоН, 250 за прикладом 4 1-2 450 300 Da С4НЭ 300 за прикладом 4 1-2 500 350 0 0 1 СНз СНз 950 за прикладом 2 1-2 500 350 0 0 1 CjH, СНз 500 за прикладом 2 1-2 450 300 СзН, So г Do СНз 100 за прикладом 2 1-2 500 350 Do So г 1 ГснГ СНз 800 за прикладом 6 1-2 500 350 So г 1 1 CHj 400 заприкладомй 1-2 450 300 0 1 1 СНз 70 заприкладомб 1-2 500 350 0 0 2 СНз СНз 500 за прикладом 6 1-2 500 350 2 с3н5 СНз 1 0 0 1 19 1 0 1 20 1 0 21 1 22 1 1 ' 0 18 23 J 1 2 16 2 ^ 0 0 [ Do So 1 Do 300 за прикладом 6 Термін збережений, МІС 1 1-2 12 450 300 24 1 0 0 2 СзН, СНз 100 за прикладом 6 1-2 500 350 25 2 0 0 1 CHj СНз 600 за прикладом 7 1-2 500 1 1 ІМЕН шення чутли зарік 9 приклад 1 8 Вихід теля фот ообр обки і ' Харак терист ики 2 до фот ообр обки 1 І {мрототяп) 2 Збережність фотографічних характеристик аерофотоїшвок Do So: Do 350 Do 14 17 0,12 15 16 0,12 16 13 ОДб 17 20 17 0,14 18 ОДЗ 17 0Д4 17 0,14 18 0Д4 17 0,14 18 ОДЗ 17 0,12 17 13 0 15 13 0.15 13 0,15 13 0Д5 13 ОД 9 13 ОД 5 13 ОД 9 ІЗ ОДб 22 14 0Д9 13 ОД 9 13 0Д9 13 0Д6 13 0,15 13 ОД 9 13 ОДб 13 0Д5 13 0,19 13 0.16 13 0Д5 13 0,19 13 0,16 13 0,15 13 ОД 9 13 0,16 22 17 0,14 IS 0,13 18 ОДЗ 17 ОД 2 17 17 0,15 17 ОД 4 17 0,14 17 ОДЗ 17 0,14 17 ОДЗ їй ОД 2 17 0,14 17 0,13 17 16 0,12 17 0,14 17 18 ОДЗ 0,13 17 16 0,12 0,12 17 1 17 0Д4 0,14 18 17 0 13 0 13 17 16 0,12 0,12 17 17 0 14 0,14 17 18 0,13 ОДЗ 16 *~ 17 0,12 0Д2 17 17 0,14 0 34 IS 17 0,13 0,13 17 16 0,12 0,12 22 22 22 28 22 28 20 28 28 20 22 28 20 22 28 20 22 28 20 22 28 20 1 47518 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10 Продовження табл 1
