Спосіб поливу та дощувальна установка шланго-барабанного типу

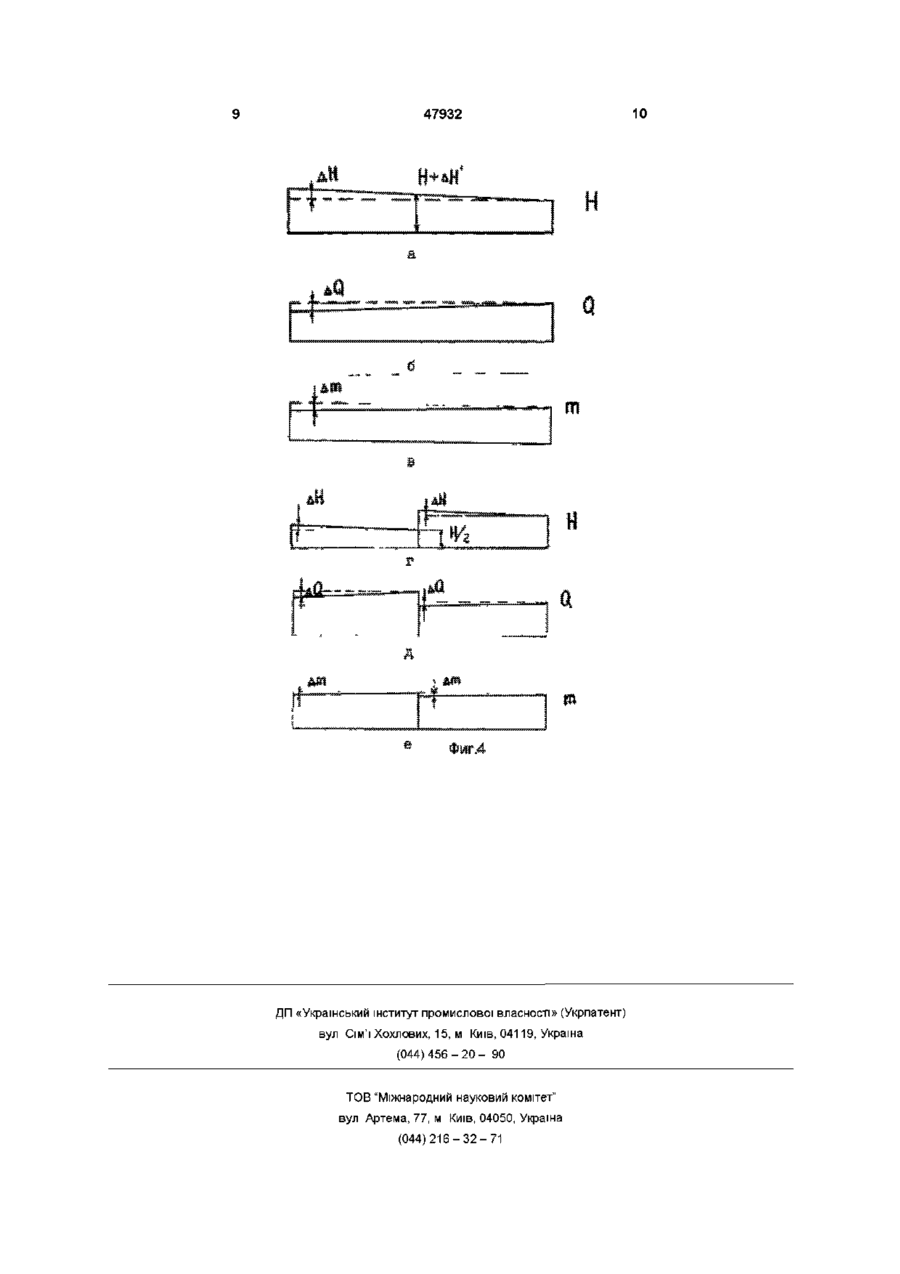

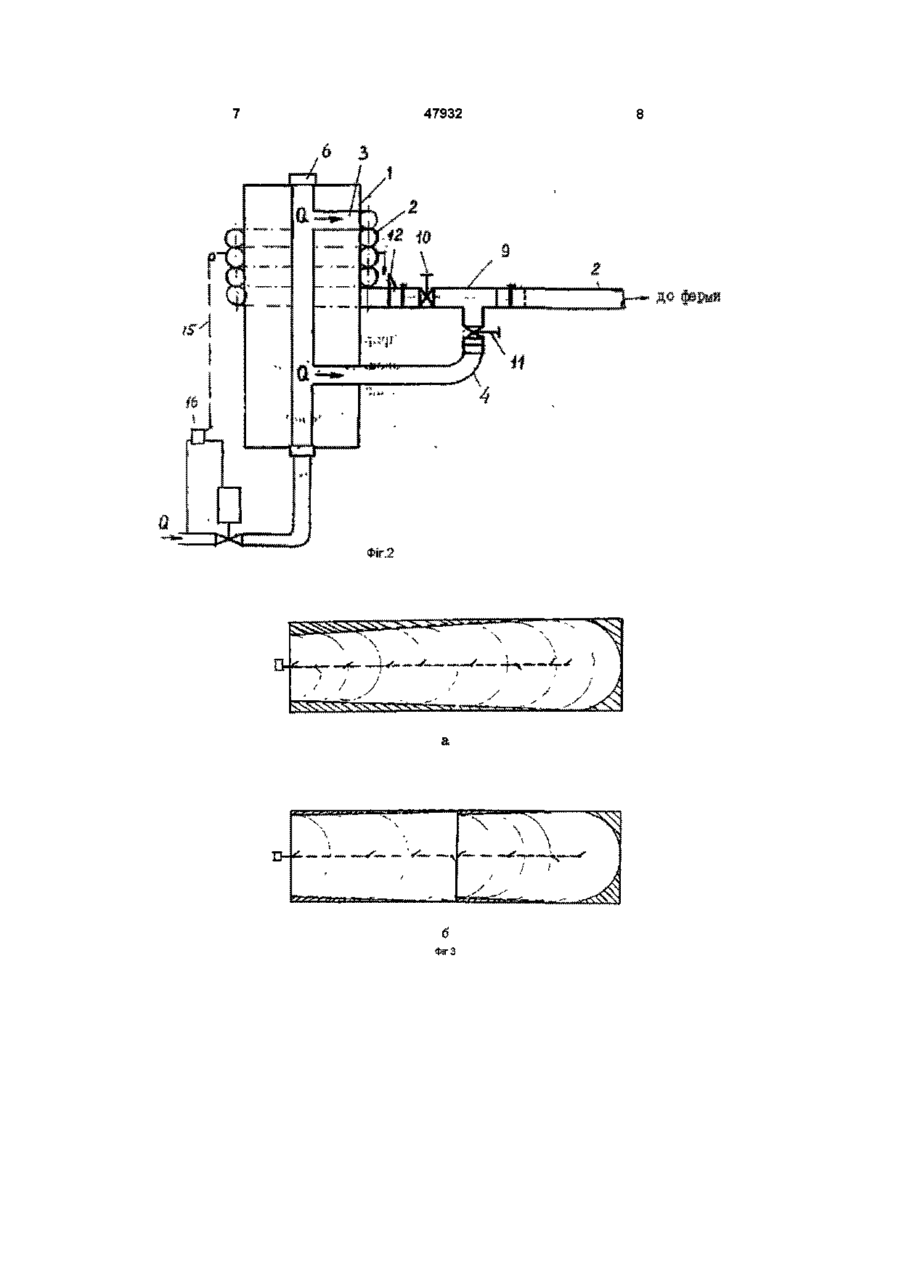

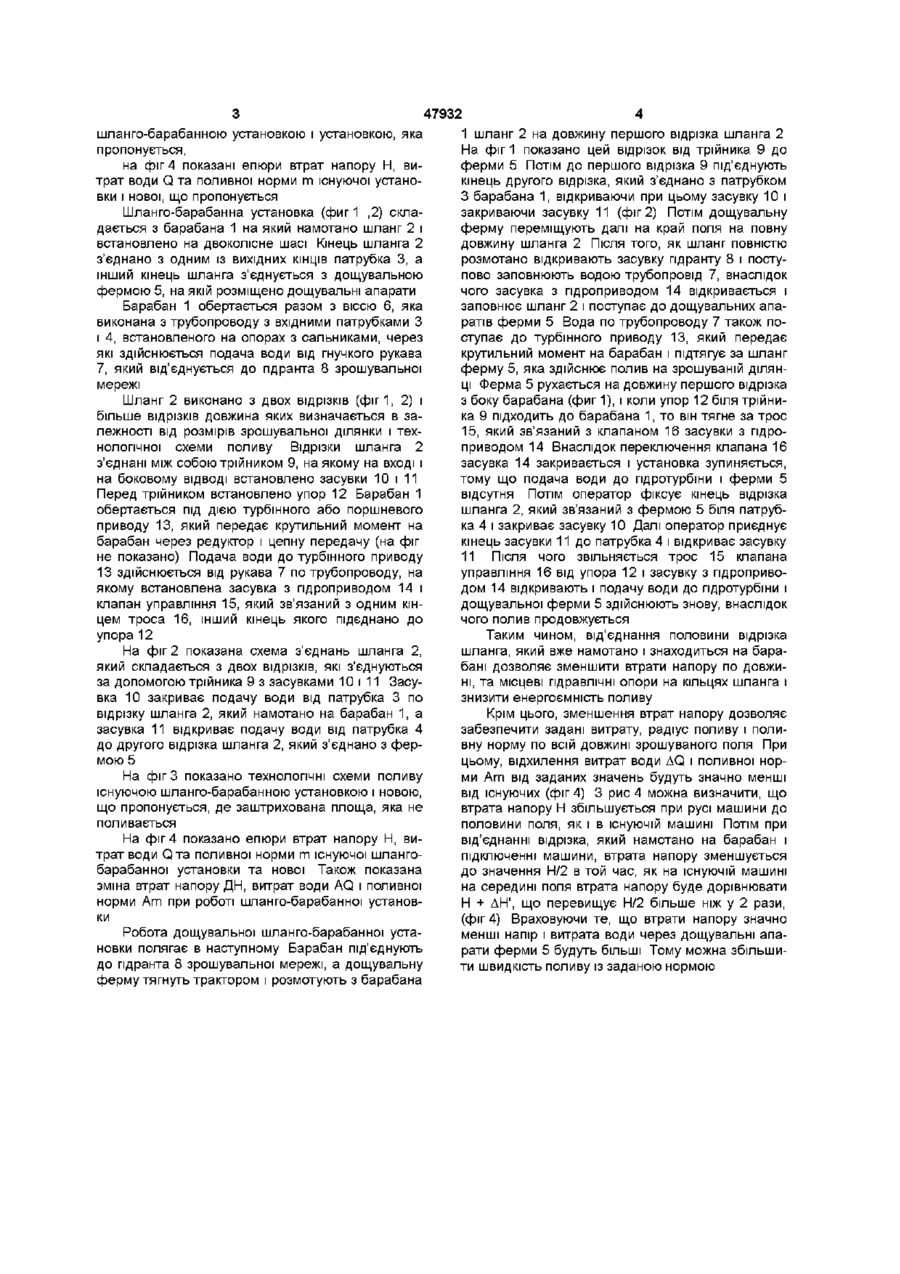

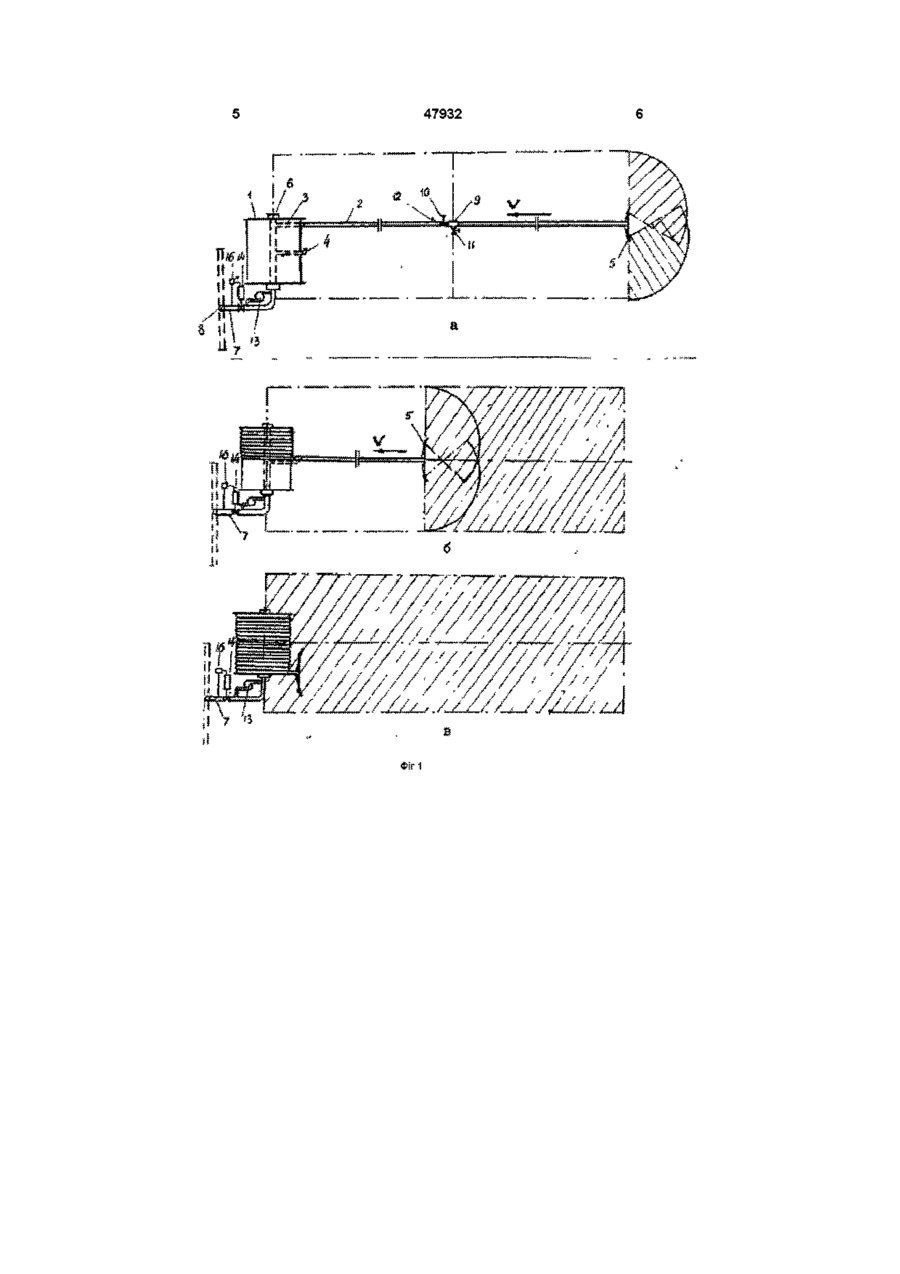

1 Спосіб поливу, який полягає в тому, що під час поливу дощувальний апарат або ферму з насадками переміщують за шланг, шляхом намотування його на барабан, який відрізняється тим, що переміщення дощувальної ферми здійснюють на довжину відрізків шлангу з зупинками для від'єднання попереднього відрізка шланга і приєднання наступних відрізків, та коригування поливної норми залежно від напору на фермі 2 Дощувальна установка шланго-барабанного типу, яка складається із барабана з віссю, встановленій на сальниках дощувальної ферми, шлангом з'єднаної з барабаном, турбінного приводу, який відрізняється тим, що вісь барабана має два і більше вихідних патрубків, а шланг виконано з двох і більше відрізків, які з'єднані трійниками із засувками Винахід відноситься до сільського господарства, зокрема до дощувальної техніки Відомий спосіб поливу сільськогосподарських культур шланго-барабанною дощувальною установкою, при якому ферму з постійною швидкістю підтягують за шланг, який намотується на барабан, що має турбінний привід, патент Німеччини № 2609442, кл A01G 25/09, 1977р Недоліком цього способу є те, що його реалізація вимагає більшої подачі води для одночасної роботи турбінного приводу і здійснення поливу Внаслідок цього необхідно на вході в машину більший напір води, що створює більш високу енергоємність поливу Найближчим аналогом по технічній суті та досягненню ефекту є патент №2000052979 "Спосіб поливу сільськогосподарських культур дощувальною установкою шланго-барабанного типу" Такий спосіб передбачає полив основною нормою, коли дощувальна ферма на певний час зупинена на мікропозиціях, потім здійснюють переміщення ферми до наступної мікропозицм з одночасним поливом частковою нормою і так далі Таким чином, коли ферма знаходиться на мікропозицм і поливає основною нормою, то втрати енергії найменші , тому що вона витрачається тільки на подолання гідравлічного опору шланга і дощувальної ферми Недоліком такого способу поливу і дощувальної установки, яка здійснює його є часті переключення турбіни і дощувальної ферми, що призводить до нерівномірної видачі заданої поливної норми Во да поступає до дощувальної ферми по всій довжині шланга, який намотується на барабан, внаслідок чого, при наближенні ферми до барабана гідравлічний опір по довжині шланга буде збільшуватись за рахунок місцевих опорів на намотаних кільцях шлангу, а витрата води зменшуватися Внаслідок цього, витрата води і радіус дії насадок дощувальної ферми і поливна норма будуть зменшуватися, а витрати енергії збільшуватися з наближенням ферми до кінця поля В основу винаходу поставлена задача створення способу поливу дощувальною установкою шланго - барабанного типу, який забезпечує зниження втрат напору по довжині і енергії на полив, підвищення точності видачі заданої поливної норми Поставлена задача досягається тим, що полив здійснюють з зупинками для від'єднання відрізків шланга, які намотані на барабан і приєднання прямолінійних відрізків шланга, які ще не намотані на барабан до його вхідних патрубків і коригування заданої поливної норми шляхом збільшення швидкості руху ферми Викладена суть винаходу пояснюється рисунками, на яких показано на фіг 1 показана пшанго-барабанна установка і її технологічна схема поливу, на фіг 2 показана схема з'єднання відрізків шланга при зупинці на середині поля, на фіг 3 технологічні схеми поливу існуючою со 47932 шланго-барабанною установкою і установкою, яка пропонується, на фіг 4 показані епюри втрат напору Н, витрат води Q та поливної норми m існуючої установки і нової, що пропонується Шланго-барабанна установка (фиг 1 ,2) складається з барабана 1 на який намотано шланг 2 і встановлено на двоколісне шасі Кінець шланга 2 з'єднано з одним із вихідних КІНЦІВ патрубка 3, а інший кінець шланга з'єднується з дощувальною фермою 5, на якій розміщено дощувальні апарати Барабан 1 обертається разом з віссю 6, яка виконана з трубопроводу з вхідними патрубками З і 4, встановленого на опорах з сальниками, через які здійснюється подача води від гнучкого рукава 7, який від'єднується до гідранта 8 зрошувальної мережі Шланг 2 виконано з двох відрізків (фиг 1, 2) і більше відрізків довжина яких визначається в залежності від розмірів зрошувальної ділянки і технологічної схеми поливу Відрізки шланга 2 з'єднані між собою трійником 9, на якому на вході і на боковому ВІДВОДІ встановлено засувки 10 і 11 Перед трійником встановлено упор 12 Барабан 1 обертається під дією турбінного або поршневого приводу 13, який передає крутильний момент на барабан через редуктор і цепну передачу (на фіг не показано) Подача води до турбінного приводу 13 здійснюється від рукава 7 по трубопроводу, на якому встановлена засувка з пдроприводом 14 і клапан управління 15, який зв'язаний з одним кінцем троса 16, інший кінець якого підєднано до упора 12 На фіг 2 показана схема з'єднань шланга 2, який складається з двох відрізків, які з'єднуються за допомогою трійника 9 з засувками 10 і 11 Засувка 10 закриває подачу води від патрубка 3 по відрізку шланга 2, який намотано на барабан 1, а засувка 11 відкриває подачу води від патрубка 4 до другого відрізка шланга 2, який з'єднано з фермою 5 На фіг 3 показано технологічні схеми поливу існуючою шланго-барабанною установкою і новою, що пропонується, де заштрихована площа, яка не поливається На фіг 4 показано епюри втрат напору Н, витрат води Ота поливної норми m існуючої шлангобарабанної установки та нової Також показана зміна втрат напору ДН, витрат води AQ і поливної норми Am при роботі шланго-барабанної установки Робота дощувальної шланго-барабанної установки полягає в наступному Барабан під'єднують до гідранта 8 зрошувальної мережі, а дощувальну ферму тягнуть трактором і розмотують з барабана I шланг 2 на довжину першого відрізка шланга 2 На фіг 1 показано цей відрізок від трійника 9 до ферми 5 Потім ДО першого відрізка 9 під'єднують кінець другого відрізка, який з'єднано з патрубком З барабана 1, відкриваючи при цьому засувку 10 і закриваючи засувку 11 (фіг 2) Потім дощувальну ферму переміщують далі на край поля на повну довжину шланга 2 Після того, як шланг повністю розмотано відкривають засувку гідранту 8 і поступово заповнюють водою трубопровід 7, внаслідок чого засувка з пдроприводом 14 відкривається і заповнює шланг 2 і поступає до дощувальних апаратів ферми 5 Вода по трубопроводу 7 також поступає до турбінного приводу 13, який передає крутильний момент на барабан і підтягує за шланг ферму 5, яка здійснює полив на зрошуваній ДІЛЯНЦІ Ферма 5 рухається на довжину першого відрізка з боку барабана (фиг 1), і коли упор 12 біля трійника 9 підходить до барабана 1, то він тягне за трос 15, який зв'язаний з клапаном 16 засувки з пдроприводом 14 Внаслідок переключення клапана 16 засувка 14 закривається і установка зупиняється, тому що подача води до гідротурбіни і ферми 5 відсутня Потім оператор фіксує кінець відрізка шланга 2, який зв'язаний з фермою 5 біля патрубка 4 і закриває засувку 10 Далі оператор приєднує кінець засувки 11 до патрубка 4 і відкриває засувку I1 Після ЧОГО ЗВІЛЬНЯЄТЬСЯ трос 15 клапана управління 16 від упора 12 і засувку з пдроприводом 14 відкривають і подачу води до гідротурбіни і дощувальної ферми 5 здійснюють знову, внаслідок чого полив продовжується Таким чином, від'єднання половини відрізка шланга, який вже намотано і знаходиться на барабані дозволяє зменшити втрати напору по довжині, та місцеві гідравлічні опори на кільцях шланга і знизити енергоємність поливу Крім цього, зменшення втрат напору дозволяє забезпечити задані витрату, радіус поливу і поливну норму по всій довжині зрошуваного поля При цьому, відхилення витрат води ДО і поливної норми Am від заданих значень будуть значно менші від існуючих (фіг 4) 3 рис 4 можна визначити, що втрата напору Н збільшується при русі машини до половини поля, як і в існуючій машині Потім при від'єднанні відрізка, який намотано на барабан і підключенні машини, втрата напору зменшується до значення Н/2 в той час, як на існуючій машині на середині поля втрата напору буде дорівнювати Н + ДН', що перевищує Н/2 більше ніж у 2 рази, (фіг 4) Враховуючи те, що втрати напору значно менші напір і витрата води через дощувальні апарати ферми 5 будуть більші Тому можна збільшити швидкість поливу із заданою нормою 47932 47932 б ФІГ З 47932 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
