Система керування і контролю сільського телефонного зв’язку

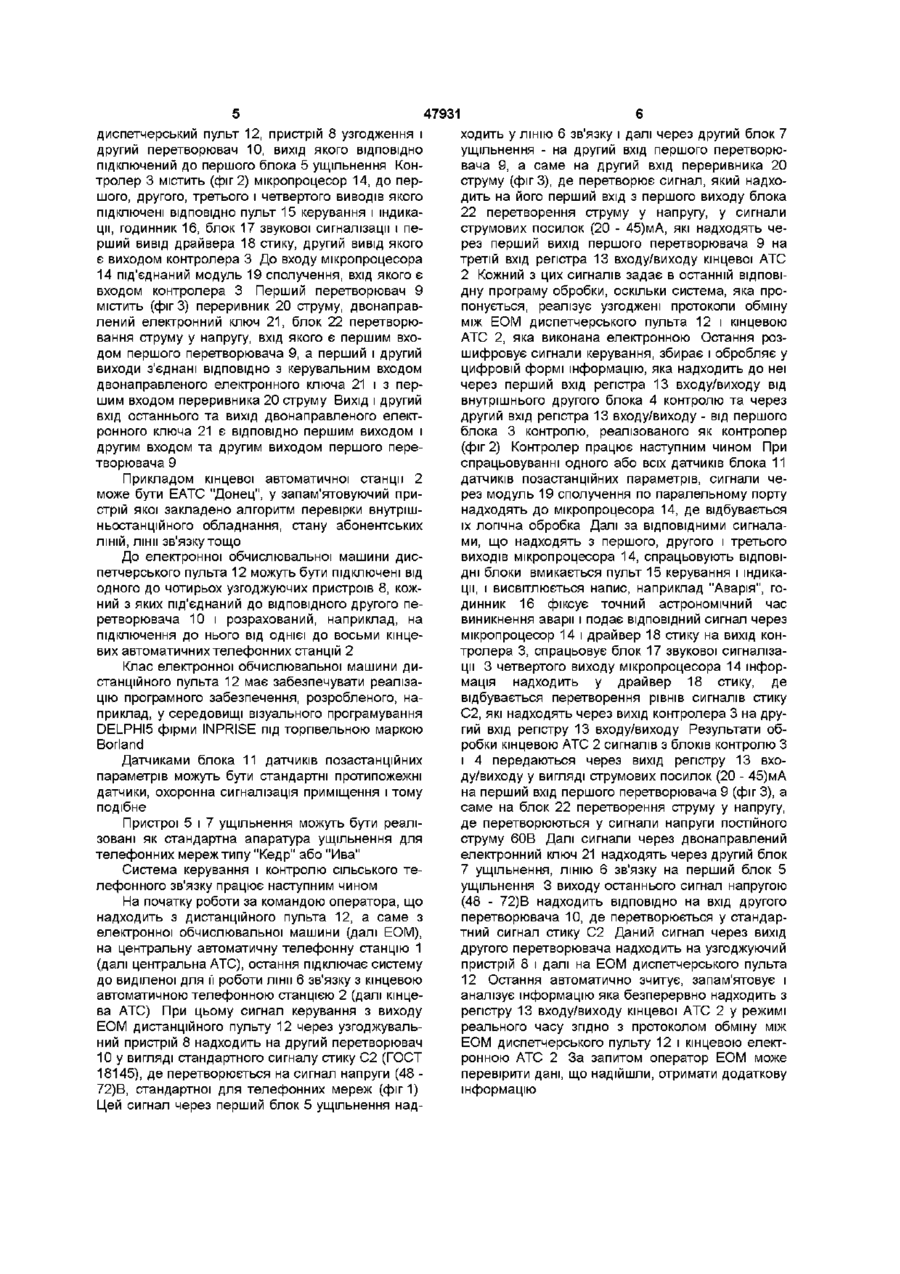

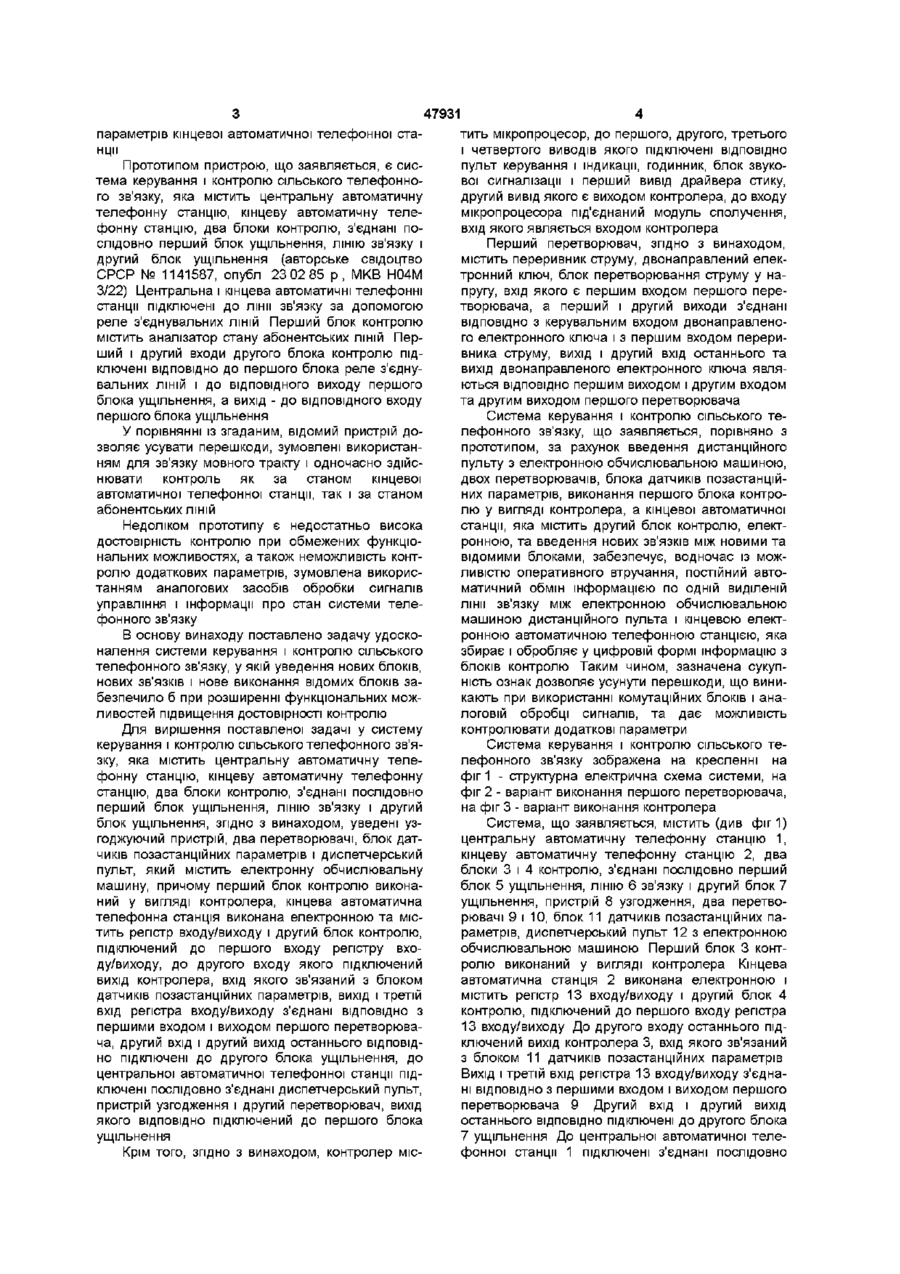

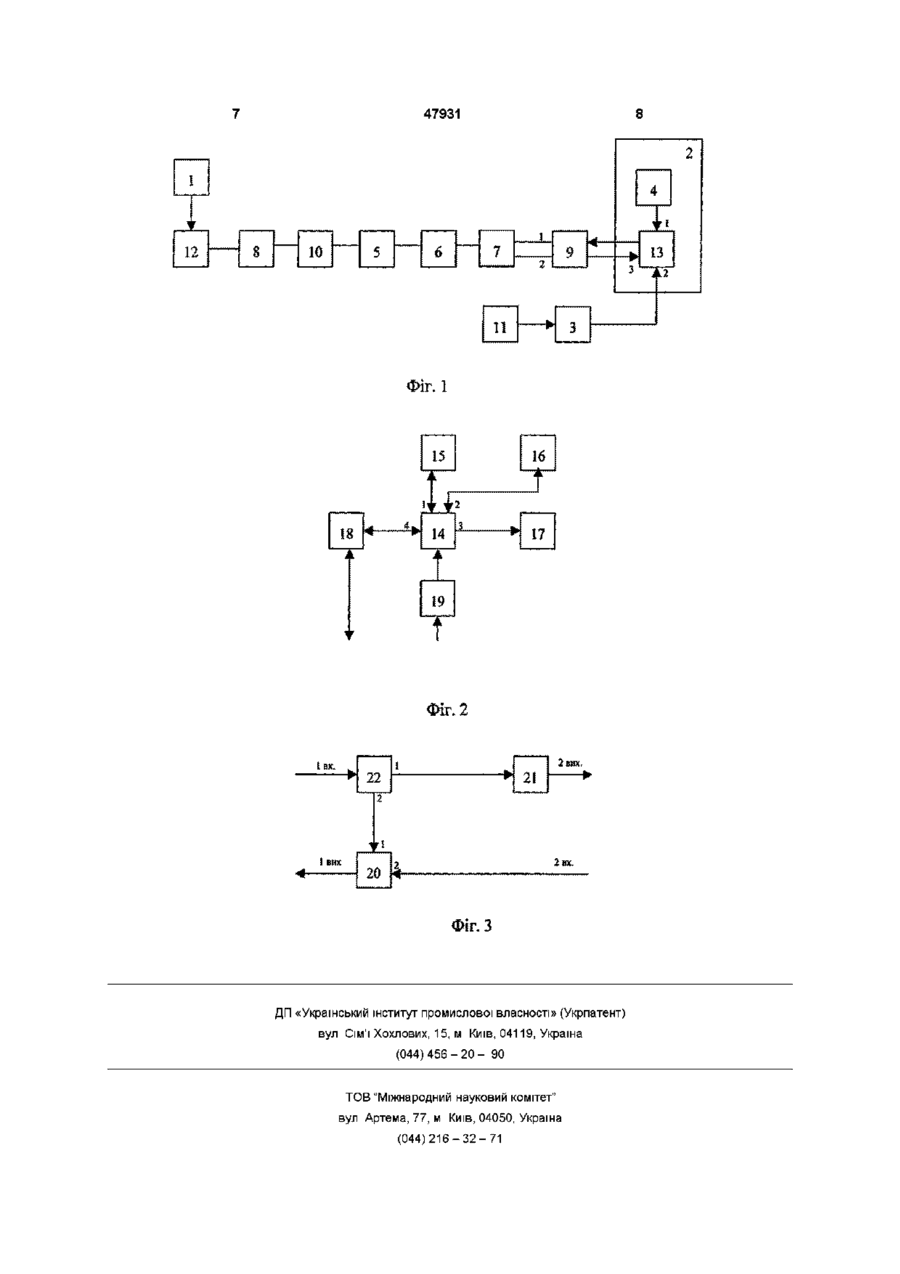

1 Система керування і контролю сільського телефонного зв'язку, яка містить центральну автоматичну телефонну станцію, кінцеву автоматичну телефонну станцію, два блоки контролю, з'єднані послідовно перший блок ущільнення, ЛІНІЮ зв'язку і другий блок ущільнення, яка відрізняється тим, що введені узгоджуючий пристрій, два перетворювачі, блок датчиків позастанційних параметрів, диспетчерський пульт, який містить електронну обчислювальну машину, перший блок контролю виконаний у вигляді контролера, кінцева автоматична телефонна станція виконана електронною та містить регістр входу/виходу і другий блок контролю, підключений до першого входу регістра входу/виходу, до другого входу якого підключений вихід контролера, вхід якого зв'язаний з блоком датчиків позастанційних параметрів, вихід і третій вхід регістра входу/виходу Винахід належить до електрозв'язку і призначений для систем, що здійснюють безперервний дистанційний контроль автоматизованих об'єктів, а саме сільського телефонного зв'язку, по телефонних ЛІНІЯХ зв'язку Відома система керування і контролю сільського телефонного зв'язку, яка містить центральну автоматичну телефонну станцію, кінцеву автоматичну телефонну станцію, два блоки контролю, з'єднані послідовно перший блок ущільнення, ЛІНІЮ зв'язку і другий блок ущільнення (Техническая документация станции АТСК 100/2000 РРО 122 093 плата СК, дефектограф, плати ПРИ СКЦ Завод ВЭФ, Рига, 1976) Центральна автоматична теле з єднані ВІДПОВІДНО з першими входом і виходом першого перетворювача, другий вхід і другий вихід останнього ВІДПОВІДНО підключені до другого блока ущільнення, до центральної автоматичної телефонної станції підключені послідовно з'єднані диспетчерський пульт, пристрій узгодження і другий перетворювач, вихід якого ВІДПОВІДНО підключений до першого блока ущільнення 2 Система за п 1, яка відрізняється тим, що контролер містить мікропроцесор, до першого, другого, третього і четвертого виводів якого підключені ВІДПОВІДНО пульт керування і індикації, годинник, блок звукової сигналізації і перший вивід драйвера стику, другий вивід якого є виходом контролера, до входу мікропроцесора під'єднаний модуль сполучення, вхід якого є входом контролера 3 Система за п 1, яка відрізняється тим, що перший перетворювач містить переривник струму, двонаправлений електронний ключ, блок перетворення струму у напругу, вхід якого є першим входом першого перетворювача, а перший і другий виходи з'єднані ВІДПОВІДНО З керуючим входом двонаправленого електронного ключа і з першим входом переривника струму, вихід і другий вхід останнього та вихід двонаправленого електронного ключа є ВІДПОВІДНО першим виходом і другим входом та другим виходом першого перетворювача фонна станція підключена до першого блока ущільнення через перший блок реле з'єднувальних ЛІНІЙ Кінцева автоматична телефонна станція підключена до другого блока ущільнення через другий блок реле з'єднувальних ЛІНІЙ Недоліком відомої системи є низька достовірність контролю, зумовлена тим, що для передачі інформації про ушкодження від кінцевої автоматичної телефонної станції використовується мовний канал зв'язку центральної автоматичної телефонної станції, що обумовлює виникнення перешкод і обмежує об'єм інформації, що передається Крім того, відома система не дозволяє здійснити контроль стану абонентських ЛІНІЙ І позастанційних CO 47931 параметрів кінцевої автоматичної телефонної станції Прототипом пристрою, що заявляється, є система керування і контролю сільського телефонного зв'язку, яка містить центральну автоматичну телефонну станцію, кінцеву автоматичну телефонну станцію, два блоки контролю, з'єднані послідовно перший блок ущільнення, ЛІНІЮ зв'язку і другий блок ущільнення (авторське свідоцтво СРСР № 1141587, опубл 23 02 85 р, МКВ Н04М 3/22) Центральна і кінцева автоматичні телефонні станції підключені до лінії зв'язку за допомогою реле з'єднувальних ЛІНІЙ Перший блок контролю містить аналізатор стану абонентських ЛІНІЙ Перший і другий входи другого блока контролю підключені ВІДПОВІДНО до першого блока реле з'єднувальних ЛІНІЙ і до ВІДПОВІДНОГО виходу першого блока ущільнення, а вихід - до ВІДПОВІДНОГО входу першого блока ущільнення У порівнянні із згаданим, відомий пристрій дозволяє усувати перешкоди, зумовлені використанням для зв'язку мовного тракту і одночасно здійснювати контроль як за станом кінцевої автоматичної телефонної станції, так і за станом абонентських ЛІНІЙ Недоліком прототипу є недостатньо висока достовірність контролю при обмежених функціональних можливостях, а також неможливість контролю додаткових параметрів, зумовлена використанням аналогових засобів обробки сигналів управління і інформації про стан системи телефонного зв'язку В основу винаходу поставлено задачу удосконалення системи керування і контролю сільського телефонного зв'язку, у якій уведення нових блоків, нових зв'язків І нове виконання відомих блоків забезпечило б при розширенні функціональних можливостей підвищення достовірності контролю Для вирішення поставленої задачі у систему керування і контролю сільського телефонного зв'язку, яка містить центральну автоматичну телефонну станцію, кінцеву автоматичну телефонну станцію, два блоки контролю, з'єднані послідовно перший блок ущільнення, ЛІНІЮ зв'язку і другий блок ущільнення, згідно з винаходом, уведені узгоджуючий пристрій, два перетворювачі, блок датчиків позастанційних параметрів і диспетчерський пульт, який містить електронну обчислювальну машину, причому перший блок контролю виконаний у вигляді контролера, кінцева автоматична телефонна станція виконана електронною та містить регістр входу/виходу і другий блок контролю, підключений до першого входу регістру входу/виходу, до другого входу якого підключений вихід контролера, вхід якого зв'язаний з блоком датчиків позастанційних параметрів, вихід і третій вхід регістра входу/виходу з'єднані ВІДПОВІДНО З першими входом і виходом першого перетворювача, другий вхід і другий вихід останнього ВІДПОВІДНО підключені до другого блока ущільнення, до центральної автоматичної телефонної станції підключені послідовно з'єднані диспетчерський пульт, пристрій узгодження і другий перетворювач, вихід якого ВІДПОВІДНО підключений до першого блока ущільнення Крім того, згідно з винаходом, контролер міс тить мікропроцесор, до першого, другого, третього і четвертого виводів якого підключені ВІДПОВІДНО пульт керування і індикації, годинник, блок звукової сигналізації і перший вивід драйвера стику, другий вивід якого є виходом контролера, до входу мікропроцесора під'єднаний модуль сполучення, вхід якого являється входом контролера Перший перетворювач, згідно з винаходом, містить переривник струму, двонаправлений електронний ключ, блок перетворювання струму у напругу, вхід якого є першим входом першого перетворювача, а перший і другий виходи з'єднані ВІДПОВІДНО з керувальним входом двонаправленого електронного ключа і з першим входом переривника струму, вихід і другий вхід останнього та вихід двонаправленого електронного ключа являються ВІДПОВІДНО першим виходом і другим входом та другим виходом першого перетворювача Система керування і контролю сільського телефонного зв'язку, що заявляється, порівняно з прототипом, за рахунок введення дистанційного пульту з електронною обчислювальною машиною, двох перетворювачів, блока датчиків позастанційних параметрів, виконання першого блока контролю у вигляді контролера, а кінцевої автоматичної станції, яка містить другий блок контролю, електронною, та введення нових зв'язків між новими та відомими блоками, забезпечує, водночас із можливістю оперативного втручання, постійний автоматичний обмін інформацією по одній виділеній лінії зв'язку між електронною обчислювальною машиною дистанційного пульта і кінцевою електронною автоматичною телефонною станцією, яка збирає і обробляє у цифровій формі інформацію з блоків контролю Таким чином, зазначена сукупність ознак дозволяє усунути перешкоди, що виникають при використанні комутаційних блоків і аналоговій обробці сигналів, та дає можливість контролювати додаткові параметри Система керування і контролю сільського телефонного зв'язку зображена на кресленні на фіг 1 - структурна електрична схема системи, на фіг 2 - варіант виконання першого перетворювача, на фіг 3 - варіант виконання контролера Система, що заявляється, містить (див фіг1) центральну автоматичну телефонну станцію 1, кінцеву автоматичну телефонну станцію 2, два блоки 3 і 4 контролю, з'єднані послідовно перший блок 5 ущільнення, ЛІНІЮ 6 зв'язку і другий блок 7 ущільнення, пристрій 8 узгодження, два перетворювачі 9 і 10, блок 11 датчиків позастанційних параметрів, диспетчерський пульт 12 з електронною обчислювальною машиною Перший блок 3 контролю виконаний у вигляді контролера Кінцева автоматична станція 2 виконана електронною і містить регістр 13 входу/виходу і другий блок 4 контролю, підключений до першого входу регістра 13 входу/виходу До другого входу останнього підключений вихід контролера 3, вхід якого зв'язаний з блоком 11 датчиків позастанційних параметрів Вихід І третій вхід регістра 13 входу/виходу з'єднані ВІДПОВІДНО з першими входом і виходом першого перетворювача 9 Другий вхід і другий вихід останнього ВІДПОВІДНО підключені до другого блока 7 ущільнення До центральної автоматичної телефонної станції 1 підключені з'єднані послідовно 47931 диспетчерський пульт 12, пристрій 8 узгодження і другий перетворювач 10, вихід якого ВІДПОВІДНО підключений до першого блока 5 ущільнення Контролер 3 містить (фіг 2) мікропроцесор 14, до першого, другого, третього і четвертого виводів якого підключені ВІДПОВІДНО пульт 15 керування і індикації, годинник 16, блок 17 звукової сигналізації і перший вивід драйвера 18 стику, другий вивід якого є виходом контролера 3 До входу мікропроцесора 14 під'єднаний модуль 19 сполучення, вхід якого є входом контролера 3 Перший перетворювач 9 містить (фіг 3) переривник 20 струму, двонаправлений електронний ключ 2 1 , блок 22 перетворювання струму у напругу, вхід якого є першим входом першого перетворювача 9, а перший і другий виходи з'єднані ВІДПОВІДНО З керувальним входом двонаправленого електронного ключа 21 і з першим входом переривника 20 струму Вихід і другий вхід останнього та вихід двонаправленого електронного ключа 21 є ВІДПОВІДНО першим виходом і другим входом та другим виходом першого перетворювача 9 Прикладом кінцевої автоматичної станції 2 може бути ЕАТС "Донец", у запам'ятовуючий пристрій якої закладено алгоритм перевірки внутрішньостанційного обладнання, стану абонентських ЛІНІЙ, лінії зв'язку тощо До електронної обчислювальної машини диспетчерського пульта 12 можуть бути підключені від одного до чотирьох узгоджуючих пристроїв 8, кожний з яких під'єднаний до ВІДПОВІДНОГО другого перетворювача 10 і розрахований, наприклад, на підключення до нього від однієї до восьми кінцевих автоматичних телефонних станцій 2 Клас електронної обчислювальної машини дистанційного пульта 12 має забезпечувати реалізацію програмного забезпечення, розробленого, наприклад, у середовищі візуального програмування DELPHI5 фірми INPRISE під торгівельною маркою Borland Датчиками блока 11 датчиків позастанційних параметрів можуть бути стандартні протипожежні датчики, охоронна сигналізація приміщення і тому подібне Пристрої 5 і 7 ущільнення можуть бути реалізовані як стандартна апаратура ущільнення для телефонних мереж типу "Кедр" або "Ива" Система керування і контролю сільського телефонного зв'язку працює наступним чином На початку роботи за командою оператора, що надходить з дистанційного пульта 12, а саме з електронної обчислювальної машини (далі ЕОМ), на центральну автоматичну телефонну станцію 1 (далі центральна АТС), остання підключає систему до виділеної для її роботи лінії 6 зв'язку з кінцевою автоматичною телефонною станцією 2 (далі кінцева АТС) При цьому сигнал керування з виходу ЕОМ дистанційного пульту 12 через узгоджувальний пристрій 8 надходить на другий перетворювач 10 у вигляді стандартного сигналу стику С2 (ГОСТ 18145), де перетворюється на сигнал напруги (48 72)В, стандартної для телефонних мереж (фиг 1) Цей сигнал через перший блок 5 ущільнення над ходить у ЛІНІЮ 6 зв'язку і далі через другий блок 7 ущільнення - на другий вхід першого перетворювача 9, а саме на другий вхід переривника 20 струму (фігЗ), де перетворює сигнал, який надходить на його перший вхід з першого виходу блока 22 перетворення струму у напругу, у сигнали струмових посилок (20 - 45)мА, які надходять через перший вихід першого перетворювача 9 на третій вхід регістра 13 входу/виходу кінцевої АТС 2 Кожний з цих сигналів задає в останній відповідну програму обробки, оскільки система, яка пропонується, реалізує узгоджені протоколи обміну між ЕОМ диспетчерського пульта 12 і кінцевою АТС 2, яка виконана електронною Остання розшифровує сигнали керування, збирає і обробляє у цифровій формі інформацію, яка надходить до неї через перший вхід регістра 13 входу/виходу від внутрішнього другого блока 4 контролю та через другий вхід регістра 13 входу/виходу - від першого блока 3 контролю, реалізованого як контролер (фіг 2) Контролер працює наступним чином При спрацьовуванні одного або всіх датчиків блока 11 датчиків позастанційних параметрів, сигнали через модуль 19 сполучення по паралельному порту надходять до мікропроцесора 14, де відбувається їх логічна обробка Далі за ВІДПОВІДНИМИ сигналами, що надходять з першого, другого і третього виходів мікропроцесора 14, спрацьовують ВІДПОВІДНІ блоки вмикається пульт 15 керуванняі індикації, і висвітлюється напис, наприклад "Аварія", годинник 16 фіксує точний астрономічний час виникнення аварії і подає ВІДПОВІДНИЙ сигнал через мікропроцесор 14 і драйвер 18 стику на вихід контролера 3, спрацьовує блок 17 звукової сигналізації 3 четвертого виходу мікропроцесора 14 інформація надходить у драйвер 18 стику, де відбувається перетворення рівнів сигналів стику С2, які надходять через вихід контролера 3 на другий вхід регістру 13 входу/виходу Результати обробки кінцевою АТС 2 сигналів з блоків контролю З і 4 передаються через вихід регістру 13 входу/виходу у вигляді струмових посилок (20 - 45)мА на перший вхід першого перетворювача 9 (фіг 3), а саме на блок 22 перетворення струму у напругу, де перетворюються у сигнали напруги постійного струму 60В Далі сигнали через двонаправлений електронний ключ 21 надходять через другий блок 7 ущільнення, ЛІНІЮ 6 зв'язку на перший блок 5 ущільнення 3 виходу останнього сигнал напругою (48 - 72)В надходить ВІДПОВІДНО на вхід другого перетворювача 10, де перетворюється у стандартний сигнал стику С2 Даний сигнал через вихід другого перетворювача надходить на узгоджуючий пристрій 8 і далі на ЕОМ диспетчерського пульта 12 Остання автоматично зчитує, запам'ятовує і аналізує інформацію яка безперервно надходить з регістру 13 входу/виходу кінцевої АТС 2 у режимі реального часу згідно з протоколом обміну між ЕОМ диспетчерського пульту 12 і кінцевою електронною АТС 2 За запитом оператор ЕОМ може перевірити дані, що надійшли, отримати додаткову інформацію 47931 2 4 п і 12 8 10 5 7 6 9 4 — 2 11 3 Фіг. 1 15 16 t и и2 18 4 ^ 14 3 ^ 17 L 19 1 Фіг. 2 1 B. X 2вих. 22 21 1ГІ 2BX. 1 ВИХ 20 ФІГ. 3 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 П 3
