Пристрій для пломбування

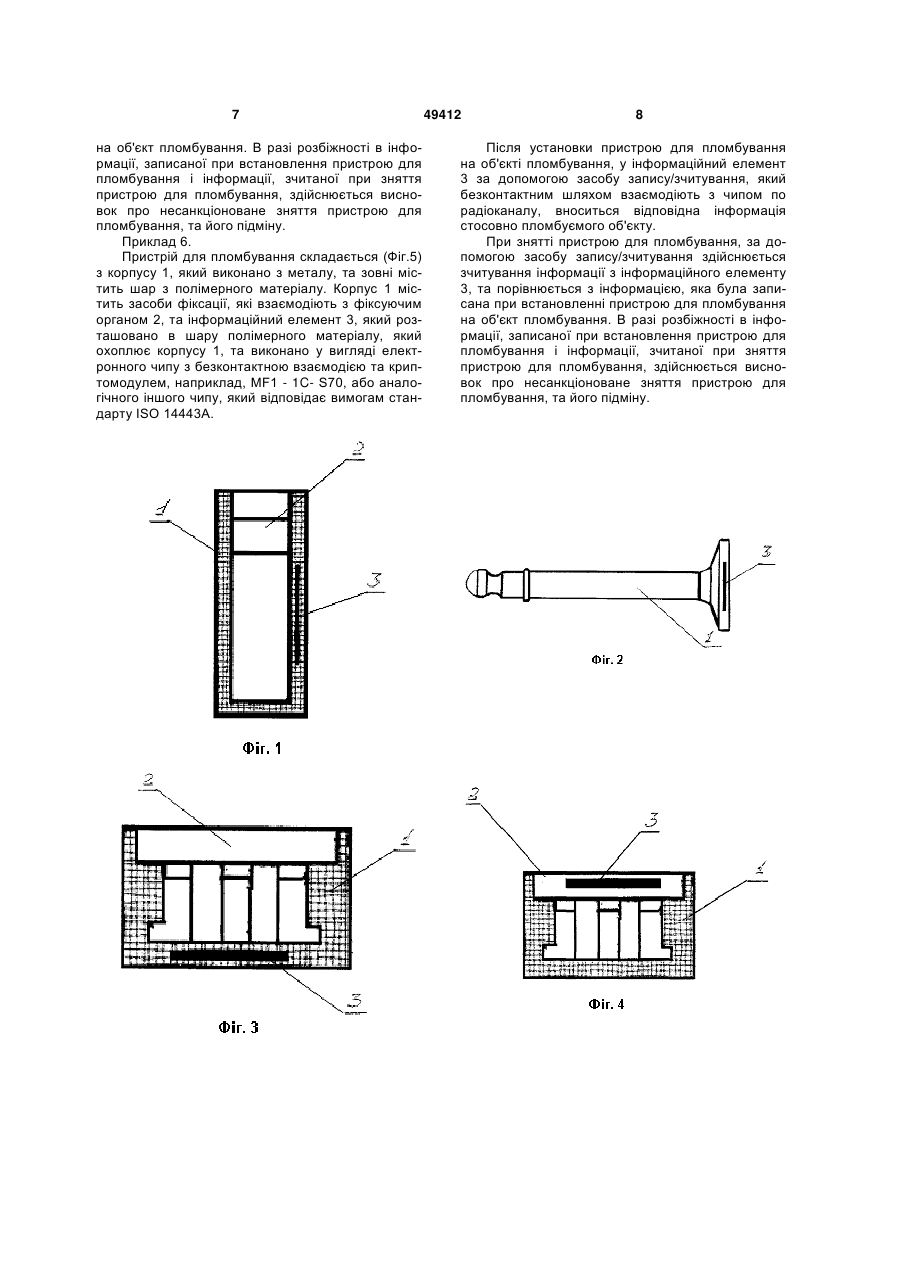

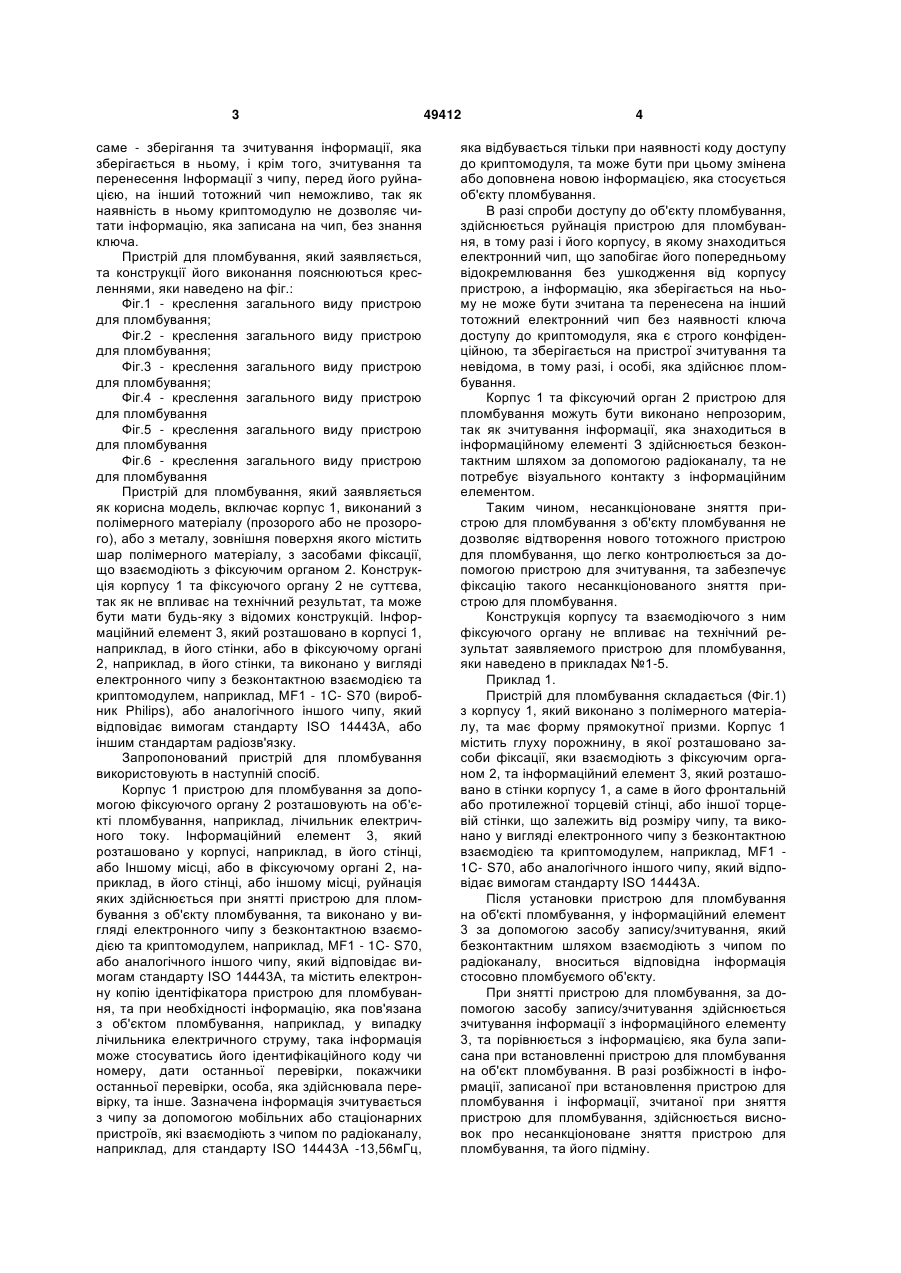

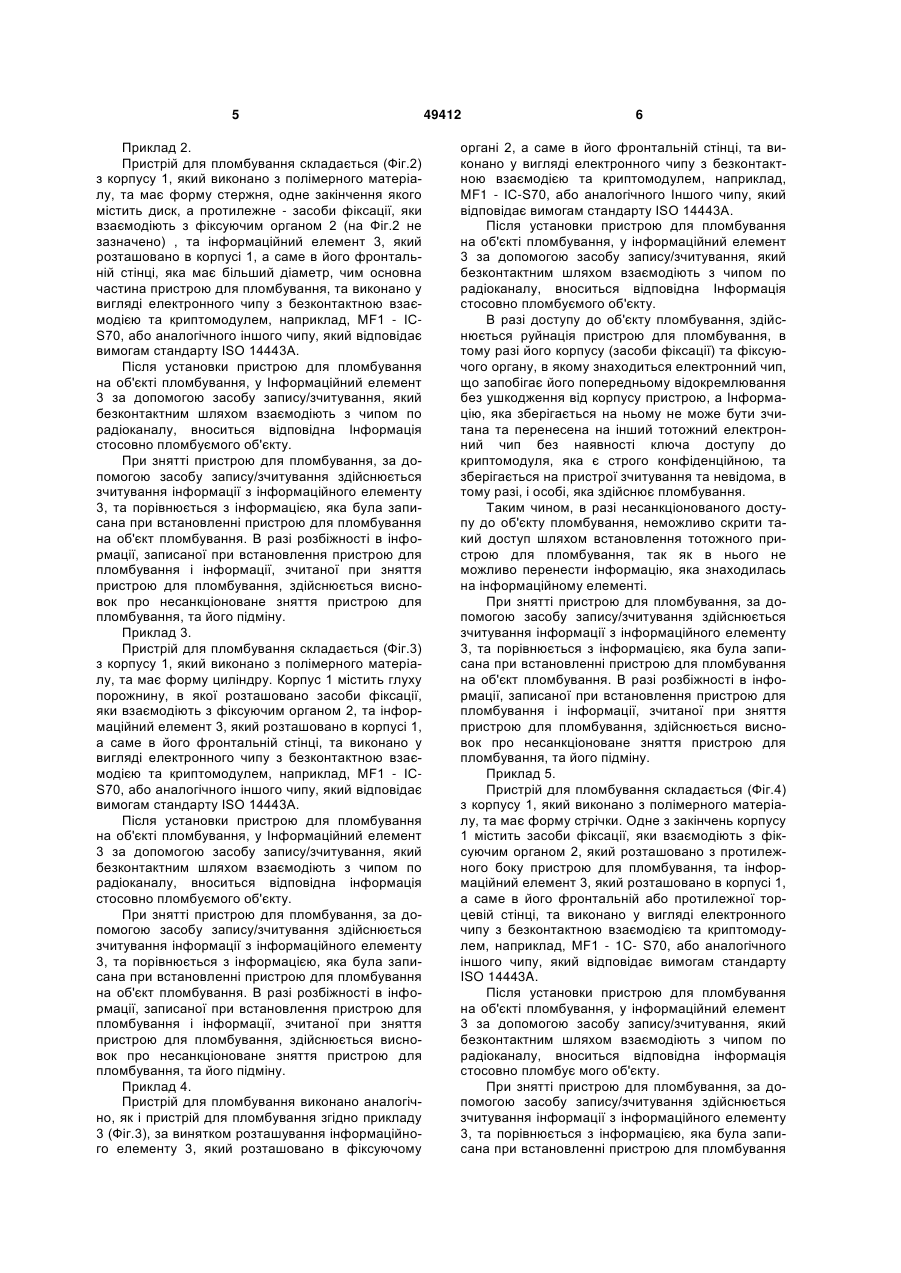

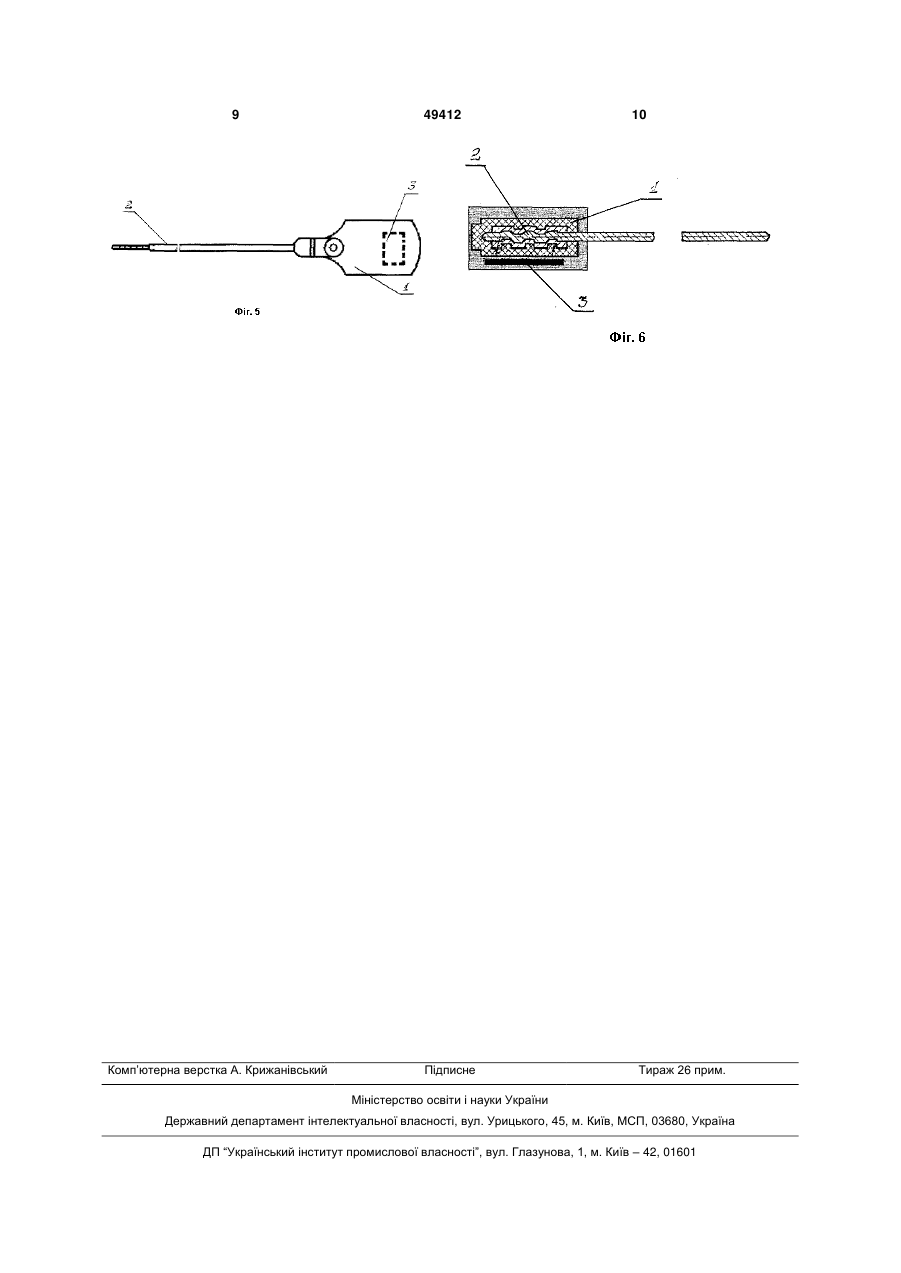

Пристрій для пломбування, що включає корпус з засобами фіксації, фіксуючий орган та інформаційний елемент, який відрізняється тим, що інформаційний елемент виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, причому інформаційний елемент розташовано в корпусі або в фіксуючому органі. (19) (21) u200912176 (22) 26.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) КАЗАЧИНСЬКИЙ ОЛЕКСАНДР МИХАЙЛОВИЧ, КАЗАЧИНСЬКИЙ ВАСИЛЬ МИХАЙЛОВИЧ (73) КАЗАЧИНСЬКИЙ ОЛЕКСАНДР МИХАЙЛОВИЧ, КАЗАЧИНСЬКИЙ ВАСИЛЬ МИХАЙЛОВИЧ 3 саме - зберігання та зчитування інформації, яка зберігається в ньому, і крім того, зчитування та перенесення Інформації з чипу, перед його руйнацією, на інший тотожний чип неможливо, так як наявність в ньому криптомодулю не дозволяє читати інформацію, яка записана на чип, без знання ключа. Пристрій для пломбування, який заявляється, та конструкції його виконання пояснюються кресленнями, яки наведено на фіг.: Фіг.1 - креслення загального виду пристрою для пломбування; Фіг.2 - креслення загального виду пристрою для пломбування; Фіг.3 - креслення загального виду пристрою для пломбування; Фіг.4 - креслення загального виду пристрою для пломбування Фіг.5 - креслення загального виду пристрою для пломбування Фіг.6 - креслення загального виду пристрою для пломбування Пристрій для пломбування, який заявляється як корисна модель, включає корпус 1, виконаний з полімерного матеріалу (прозорого або не прозорого), або з металу, зовнішня поверхня якого містить шар полімерного матеріалу, з засобами фіксації, що взаємодіють з фіксуючим органом 2. Конструкція корпусу 1 та фіксуючого органу 2 не суттєва, так як не впливає на технічний результат, та може бути мати будь-яку з відомих конструкцій. Інформаційний елемент 3, який розташовано в корпусі 1, наприклад, в його стінки, або в фіксуючому органі 2, наприклад, в його стінки, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 - 1C- S70 (виробник Philips), або аналогічного іншого чипу, який відповідає вимогам стандарту ISO 14443A, або іншим стандартам радіозв'язку. Запропонований пристрій для пломбування використовують в наступній спосіб. Корпус 1 пристрою для пломбування за допомогою фіксуючого органу 2 розташовують на об'єкті пломбування, наприклад, лічильник електричного току. Інформаційний елемент 3, який розташовано у корпусі, наприклад, в його стінці, або Іншому місці, або в фіксуючому органі 2, наприклад, в його стінці, або іншому місці, руйнація яких здійснюється при знятті пристрою для пломбування з об'єкту пломбування, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 - 1C- S70, або аналогічного іншого чипу, який відповідає вимогам стандарту ISO 14443A, та містить електронну копію ідентіфікатора пристрою для пломбування, та при необхідності інформацію, яка пов'язана з об'єктом пломбування, наприклад, у випадку лічильника електричного струму, така інформація може стосуватись його ідентифікаційного коду чи номеру, дати останньої перевірки, покажчики останньої перевірки, особа, яка здійснювала перевірку, та інше. Зазначена інформація зчитувається з чипу за допомогою мобільних або стаціонарних пристроїв, які взаємодіють з чипом по радіоканалу, наприклад, для стандарту ISO 14443A -13,56мГц, 49412 4 яка відбувається тільки при наявності коду доступу до криптомодуля, та може бути при цьому змінена або доповнена новою інформацією, яка стосується об'єкту пломбування. В разі спроби доступу до об'єкту пломбування, здійснюється руйнація пристрою для пломбування, в тому разі і його корпусу, в якому знаходиться електронний чип, що запобігає його попередньому відокремлювання без ушкодження від корпусу пристрою, а інформацію, яка зберігається на ньому не може бути зчитана та перенесена на інший тотожний електронний чип без наявності ключа доступу до криптомодуля, яка є строго конфіденційною, та зберігається на пристрої зчитування та невідома, в тому разі, і особі, яка здійснює пломбування. Корпус 1 та фіксуючий орган 2 пристрою для пломбування можуть бути виконано непрозорим, так як зчитування інформації, яка знаходиться в інформаційному елементі З здійснюється безконтактним шляхом за допомогою радіоканалу, та не потребує візуального контакту з інформаційним елементом. Таким чином, несанкціоноване зняття пристрою для пломбування з об'єкту пломбування не дозволяє відтворення нового тотожного пристрою для пломбування, що легко контролюється за допомогою пристрою для зчитування, та забезпечує фіксацію такого несанкціонованого зняття пристрою для пломбування. Конструкція корпусу та взаємодіючого з ним фіксуючого органу не впливає на технічний результат заявляемого пристрою для пломбування, яки наведено в прикладах №1-5. Приклад 1. Пристрій для пломбування складається (Фіг.1) з корпусу 1, який виконано з полімерного матеріалу, та має форму прямокутної призми. Корпус 1 містить глуху порожнину, в якої розташовано засоби фіксації, яки взаємодіють з фіксуючим органом 2, та інформаційний елемент 3, який розташовано в стінки корпусу 1, а саме в його фронтальній або протилежної торцевій стінці, або іншої торцевій стінки, що залежить від розміру чипу, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 1C- S70, або аналогічного іншого чипу, який відповідає вимогам стандарту ISO 14443A. Після установки пристрою для пломбування на об'єкті пломбування, у інформаційний елемент 3 за допомогою засобу запису/зчитування, який безконтактним шляхом взаємодіють з чипом по радіоканалу, вноситься відповідна інформація стосовно пломбуємого об'єкту. При знятті пристрою для пломбування, за допомогою засобу запису/зчитування здійснюється зчитування інформації з інформаційного елементу 3, та порівнюється з інформацією, яка була записана при встановленні пристрою для пломбування на об'єкт пломбування. В разі розбіжності в інформації, записаної при встановлення пристрою для пломбування і інформації, зчитаної при зняття пристрою для пломбування, здійснюється висновок про несанкціоноване зняття пристрою для пломбування, та його підміну. 5 Приклад 2. Пристрій для пломбування складається (Фіг.2) з корпусу 1, який виконано з полімерного матеріалу, та має форму стержня, одне закінчення якого містить диск, а протилежне - засоби фіксації, яки взаємодіють з фіксуючим органом 2 (на Фіг.2 не зазначено) , та інформаційний елемент 3, який розташовано в корпусі 1, а саме в його фронтальній стінці, яка має більший діаметр, чим основна частина пристрою для пломбування, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 - ІСS70, або аналогічного іншого чипу, який відповідає вимогам стандарту ISO 14443A. Після установки пристрою для пломбування на об'єкті пломбування, у Інформаційний елемент 3 за допомогою засобу запису/зчитування, який безконтактним шляхом взаємодіють з чипом по радіоканалу, вноситься відповідна Інформація стосовно пломбуємого об'єкту. При знятті пристрою для пломбування, за допомогою засобу запису/зчитування здійснюється зчитування інформації з інформаційного елементу 3, та порівнюється з інформацією, яка була записана при встановленні пристрою для пломбування на об'єкт пломбування. В разі розбіжності в інформації, записаної при встановлення пристрою для пломбування і інформації, зчитаної при зняття пристрою для пломбування, здійснюється висновок про несанкціоноване зняття пристрою для пломбування, та його підміну. Приклад 3. Пристрій для пломбування складається (Фіг.3) з корпусу 1, який виконано з полімерного матеріалу, та має форму циліндру. Корпус 1 містить глуху порожнину, в якої розташовано засоби фіксації, яки взаємодіють з фіксуючим органом 2, та інформаційний елемент 3, який розташовано в корпусі 1, а саме в його фронтальній стінці, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 - ІСS70, або аналогічного іншого чипу, який відповідає вимогам стандарту ISO 14443A. Після установки пристрою для пломбування на об'єкті пломбування, у Інформаційний елемент 3 за допомогою засобу запису/зчитування, який безконтактним шляхом взаємодіють з чипом по радіоканалу, вноситься відповідна інформація стосовно пломбуємого об'єкту. При знятті пристрою для пломбування, за допомогою засобу запису/зчитування здійснюється зчитування інформації з інформаційного елементу 3, та порівнюється з інформацією, яка була записана при встановленні пристрою для пломбування на об'єкт пломбування. В разі розбіжності в інформації, записаної при встановлення пристрою для пломбування і інформації, зчитаної при зняття пристрою для пломбування, здійснюється висновок про несанкціоноване зняття пристрою для пломбування, та його підміну. Приклад 4. Пристрій для пломбування виконано аналогічно, як і пристрій для пломбування згідно прикладу 3 (Фіг.3), за винятком розташування інформаційного елементу 3, який розташовано в фіксуючому 49412 6 органі 2, а саме в його фронтальній стінці, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 - ІС-S70, або аналогічного Іншого чипу, який відповідає вимогам стандарту ISO 14443A. Після установки пристрою для пломбування на об'єкті пломбування, у інформаційний елемент 3 за допомогою засобу запису/зчитування, який безконтактним шляхом взаємодіють з чипом по радіоканалу, вноситься відповідна Інформація стосовно пломбуємого об'єкту. В разі доступу до об'єкту пломбування, здійснюється руйнація пристрою для пломбування, в тому разі його корпусу (засоби фіксації) та фіксуючого органу, в якому знаходиться електронний чип, що запобігає його попередньому відокремлювання без ушкодження від корпусу пристрою, а Інформацію, яка зберігається на ньому не може бути зчитана та перенесена на інший тотожний електронний чип без наявності ключа доступу до криптомодуля, яка є строго конфіденційною, та зберігається на пристрої зчитування та невідома, в тому разі, і особі, яка здійснює пломбування. Таким чином, в разі несанкціонованого доступу до об'єкту пломбування, неможливо скрити такий доступ шляхом встановлення тотожного пристрою для пломбування, так як в нього не можливо перенести інформацію, яка знаходилась на інформаційному елементі. При знятті пристрою для пломбування, за допомогою засобу запису/зчитування здійснюється зчитування інформації з інформаційного елементу 3, та порівнюється з інформацією, яка була записана при встановленні пристрою для пломбування на об'єкт пломбування. В разі розбіжності в інформації, записаної при встановлення пристрою для пломбування і інформації, зчитаної при зняття пристрою для пломбування, здійснюється висновок про несанкціоноване зняття пристрою для пломбування, та його підміну. Приклад 5. Пристрій для пломбування складається (Фіг.4) з корпусу 1, який виконано з полімерного матеріалу, та має форму стрічки. Одне з закінчень корпусу 1 містить засоби фіксації, яки взаємодіють з фіксуючим органом 2, який розташовано з протилежного боку пристрою для пломбування, та інформаційний елемент 3, який розташовано в корпусі 1, а саме в його фронтальній або протилежної торцевій стінці, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 - 1C- S70, або аналогічного іншого чипу, який відповідає вимогам стандарту ISO 14443A. Після установки пристрою для пломбування на об'єкті пломбування, у інформаційний елемент 3 за допомогою засобу запису/зчитування, який безконтактним шляхом взаємодіють з чипом по радіоканалу, вноситься відповідна інформація стосовно пломбує мого об'єкту. При знятті пристрою для пломбування, за допомогою засобу запису/зчитування здійснюється зчитування інформації з інформаційного елементу 3, та порівнюється з інформацією, яка була записана при встановленні пристрою для пломбування 7 на об'єкт пломбування. В разі розбіжності в інформації, записаної при встановлення пристрою для пломбування і інформації, зчитаної при зняття пристрою для пломбування, здійснюється висновок про несанкціоноване зняття пристрою для пломбування, та його підміну. Приклад 6. Пристрій для пломбування складається (Фіг.5) з корпусу 1, який виконано з металу, та зовні містить шар з полімерного матеріалу. Корпус 1 містить засоби фіксації, які взаємодіють з фіксуючим органом 2, та інформаційний елемент 3, який розташовано в шару полімерного матеріалу, який охоплює корпусу 1, та виконано у вигляді електронного чипу з безконтактною взаємодією та криптомодулем, наприклад, MF1 - 1C- S70, або аналогічного іншого чипу, який відповідає вимогам стандарту ISO 14443A. 49412 8 Після установки пристрою для пломбування на об'єкті пломбування, у інформаційний елемент 3 за допомогою засобу запису/зчитування, який безконтактним шляхом взаємодіють з чипом по радіоканалу, вноситься відповідна інформація стосовно пломбуємого об'єкту. При знятті пристрою для пломбування, за допомогою засобу запису/зчитування здійснюється зчитування інформації з інформаційного елементу 3, та порівнюється з інформацією, яка була записана при встановленні пристрою для пломбування на об'єкт пломбування. В разі розбіжності в інформації, записаної при встановлення пристрою для пломбування і інформації, зчитаної при зняття пристрою для пломбування, здійснюється висновок про несанкціоноване зняття пристрою для пломбування, та його підміну. 9 Комп’ютерна верстка А. Крижанівський 49412 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
