Пристрій для пломбування

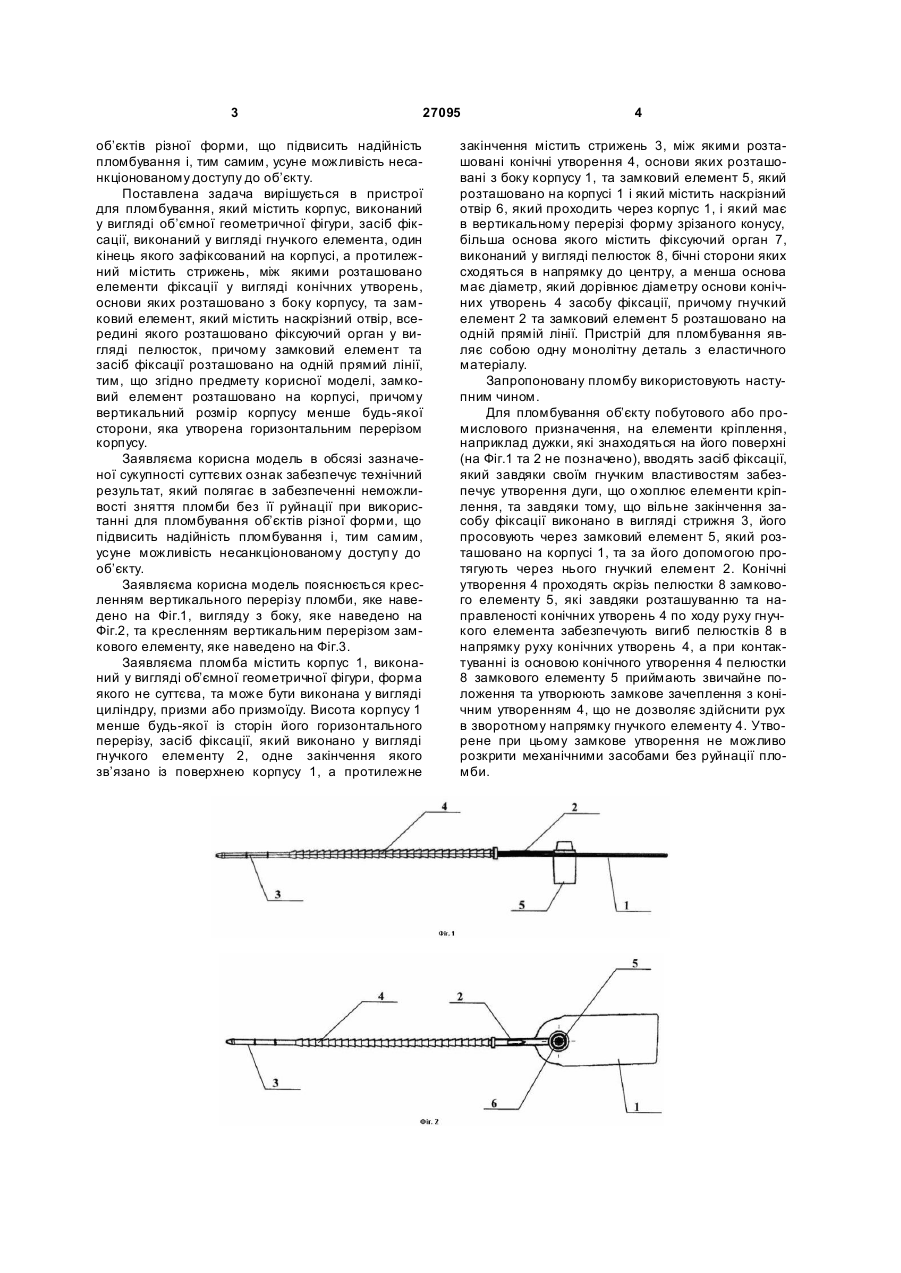

Пристрій для пломбування, що містить корпус, виконаний у вигляді об’ємної геометричної фігури, засіб фіксації, виконаний у вигляді гн учкого елемента, один кінець якого зафіксований на корпусі, 3 27095 об’єктів різної форми, що підвисить надійність пломбування і, тим самим, усуне можливість несанкціонованому доступу до об’єкту. Поставлена задача вирішується в пристрої для пломбування, який містить корпус, виконаний у вигляді об’ємної геометричної фігури, засіб фіксації, виконаний у вигляді гнучкого елемента, один кінець якого зафіксований на корпусі, а протилежний містить стрижень, між якими розташовано елементи фіксації у вигляді конічних утворень, основи яких розташовано з боку корпусу, та замковий елемент, який містить наскрізний отвір, всередині якого розташовано фіксуючий орган у вигляді пелюсток, причому замковий елемент та засіб фіксації розташовано на одній прямий лінії, тим, що згідно предмету корисної моделі, замковий елемент розташовано на корпусі, причому вертикальний розмір корпусу менше будь-якої сторони, яка утворена горизонтальним перерізом корпусу. Заявляєма корисна модель в обсязі зазначеної сукупності суттєвих ознак забезпечує технічний результат, який полягає в забезпеченні неможливості зняття пломби без її руйнації при використанні для пломбування об’єктів різної форми, що підвисить надійність пломбування і, тим самим, усуне можливість несанкціонованому доступ у до об’єкту. Заявляєма корисна модель пояснюється кресленням вертикального перерізу пломби, яке наведено на Фіг.1, вигляду з боку, яке наведено на Фіг.2, та кресленням вертикальним перерізом замкового елементу, яке наведено на Фіг.3. Заявляєма пломба містить корпус 1, виконаний у вигляді об’ємної геометричної фігури, форма якого не суттєва, та може бути виконана у вигляді циліндру, призми або призмоїду. Висота корпусу 1 менше будь-якої із сторін його горизонтального перерізу, засіб фіксації, який виконано у вигляді гнучкого елементу 2, одне закінчення якого зв’язано із поверхнею корпусу 1, а протилежне 4 закінчення містить стрижень 3, між якими розташовані конічні утворення 4, основи яких розташовані з боку корпусу 1, та замковий елемент 5, який розташовано на корпусі 1 і який містить наскрізний отвір 6, який проходить через корпус 1, і який має в вертикальному перерізі форму зрізаного конусу, більша основа якого містить фіксуючий орган 7, виконаний у вигляді пелюсток 8, бічні сторони яких сходяться в напрямку до центру, а менша основа має діаметр, який дорівнює діаметру основи конічних утворень 4 засобу фіксації, причому гнучкий елемент 2 та замковий елемент 5 розташовано на одній прямій лінії. Пристрій для пломбування являє собою одну монолітну деталь з еластичного матеріалу. Запропоновану пломбу використовують наступним чином. Для пломбування об’єкту побутового або промислового призначення, на елементи кріплення, наприклад дужки, які знаходяться на його поверхні (на Фіг.1 та 2 не позначено), вводять засіб фіксації, який завдяки своїм гнучким властивостям забезпечує утворення дуги, що о хоплює елементи кріплення, та завдяки тому, що вільне закінчення засобу фіксації виконано в вигляді стрижня 3, його просовують через замковий елемент 5, який розташовано на корпусі 1, та за його допомогою протягують через нього гнучкий елемент 2. Конічні утворення 4 проходять скрізь пелюстки 8 замкового елементу 5, які завдяки розташуванню та направленості конічних утворень 4 по ходу руху гнучкого елемента забезпечують вигиб пелюстків 8 в напрямку руху конічних утворень 4, а при контактуванні із основою конічного утворення 4 пелюстки 8 замкового елементу 5 приймають звичайне положення та утворюють замкове зачеплення з конічним утворенням 4, що не дозволяє здійснити рух в зворотному напрямку гнучкого елементу 4. Утворене при цьому замкове утворення не можливо розкрити механічними засобами без руйнації пломби. 5 Комп’ютерна в ерстка І.Скворцов а 27095 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
