Спосіб будівництва даху дахтек

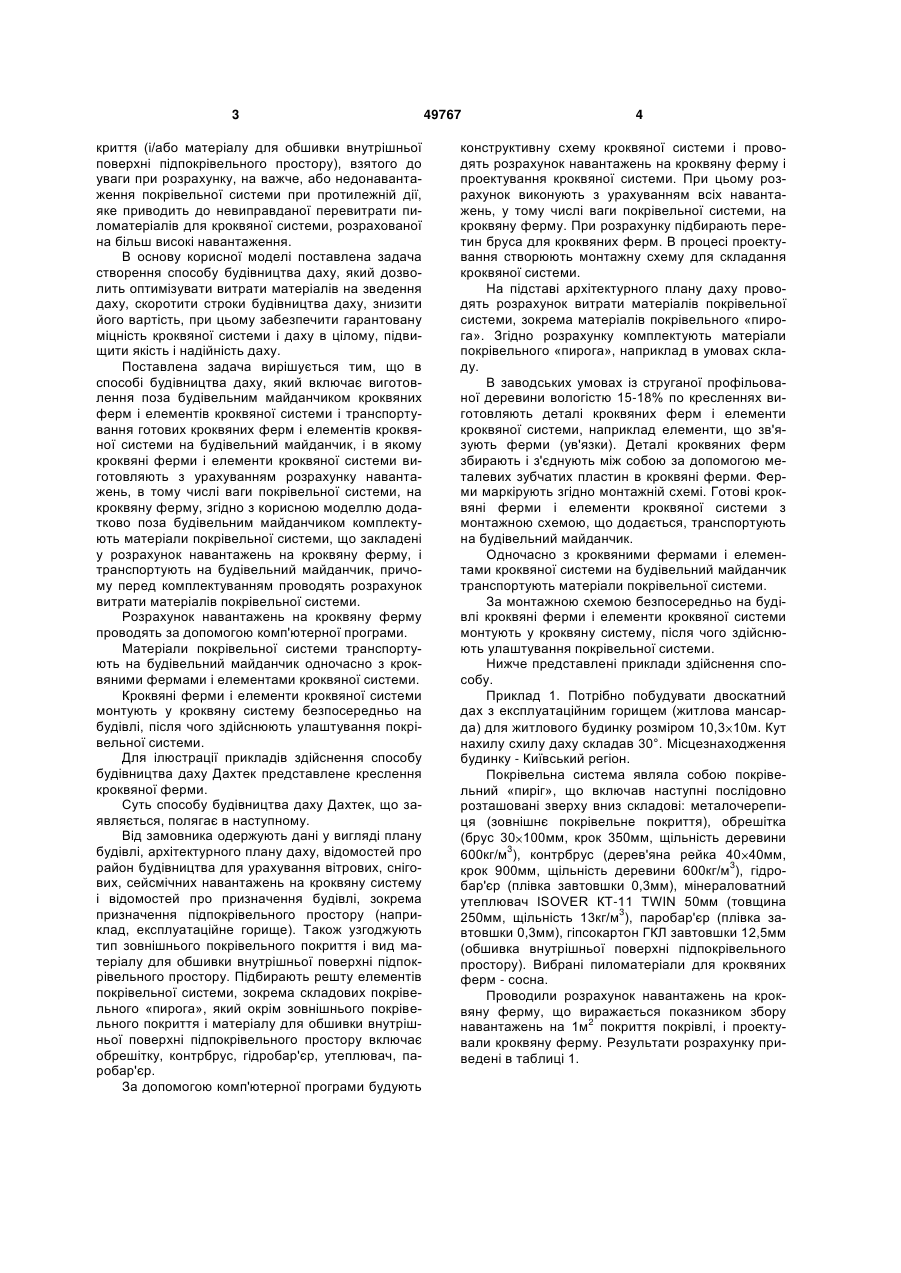

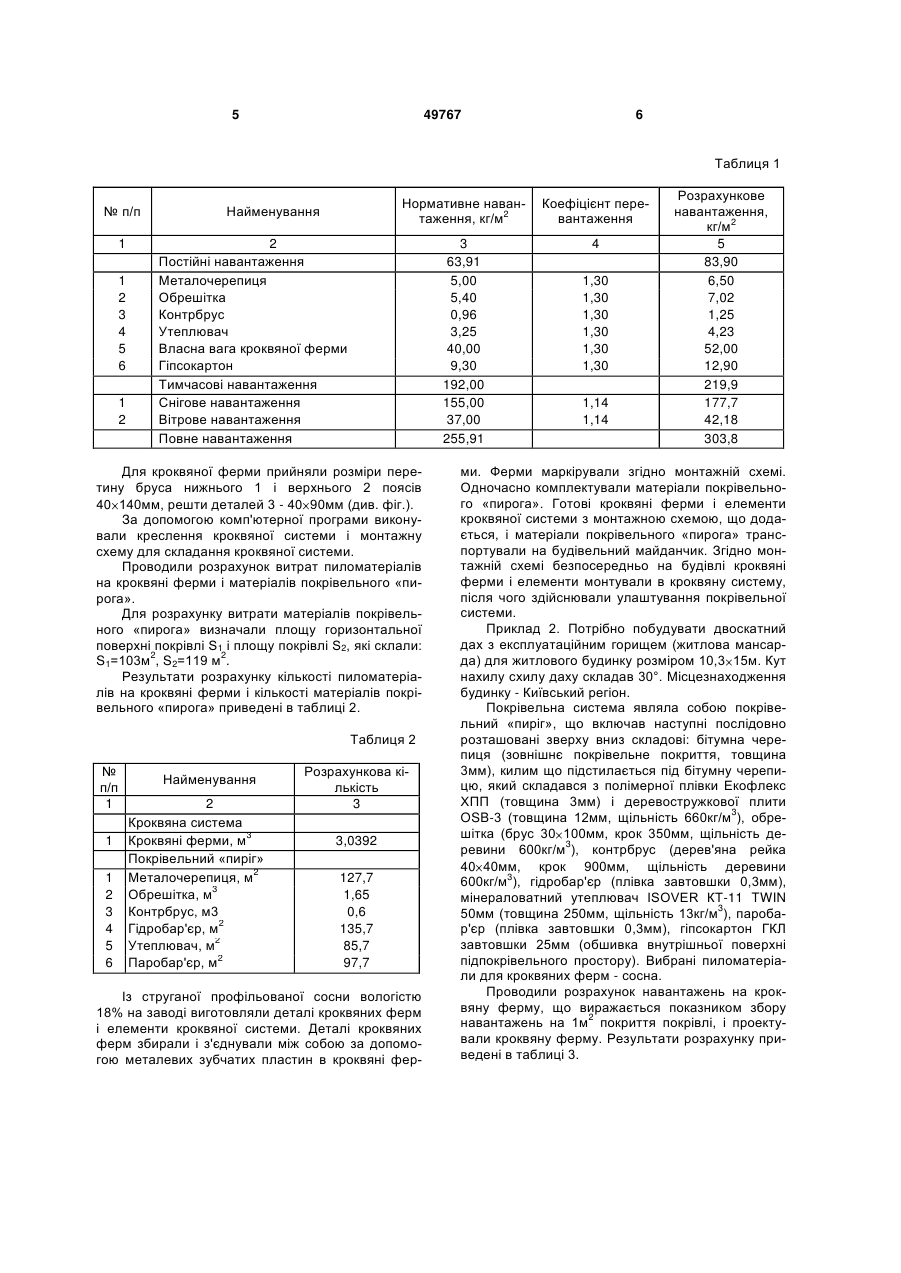

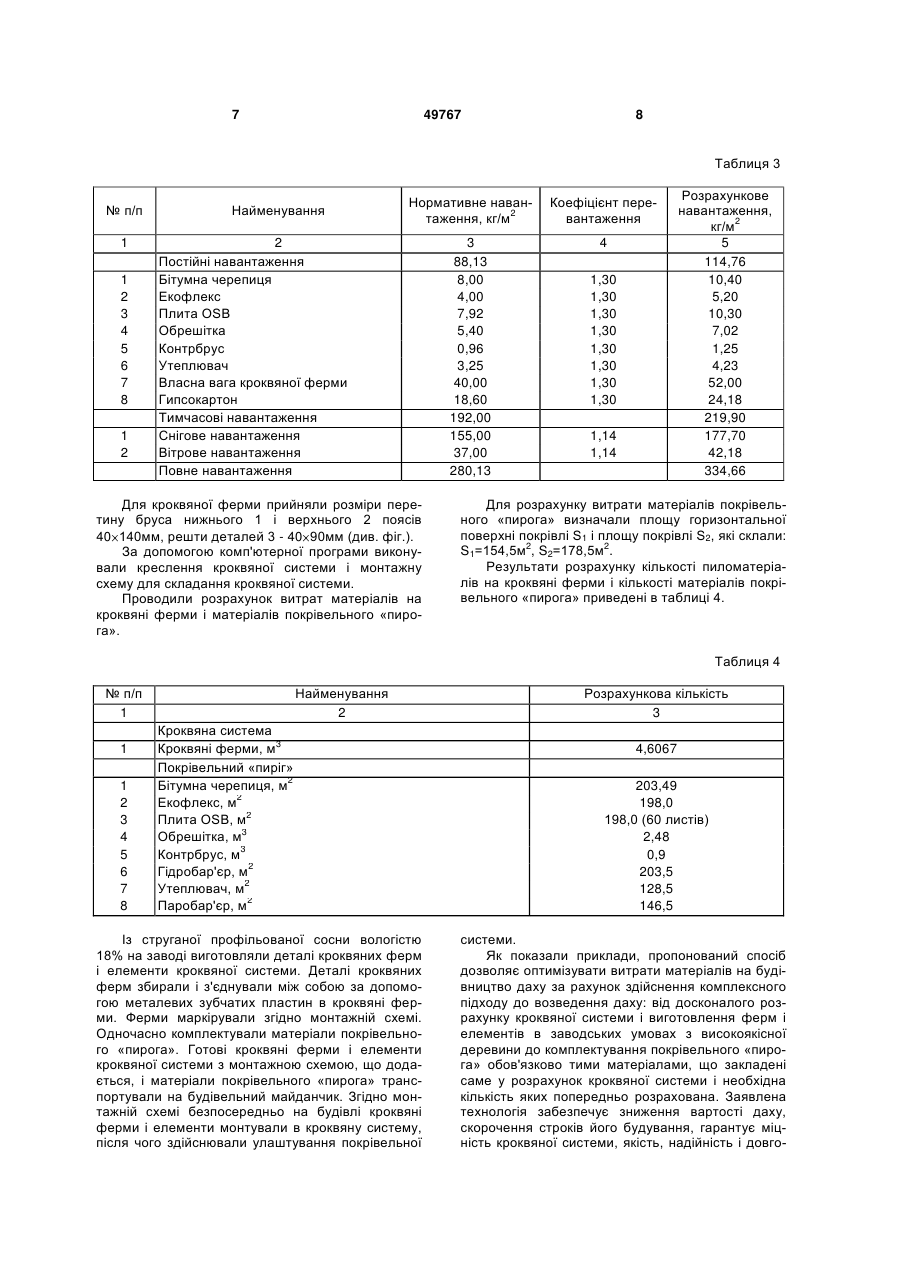

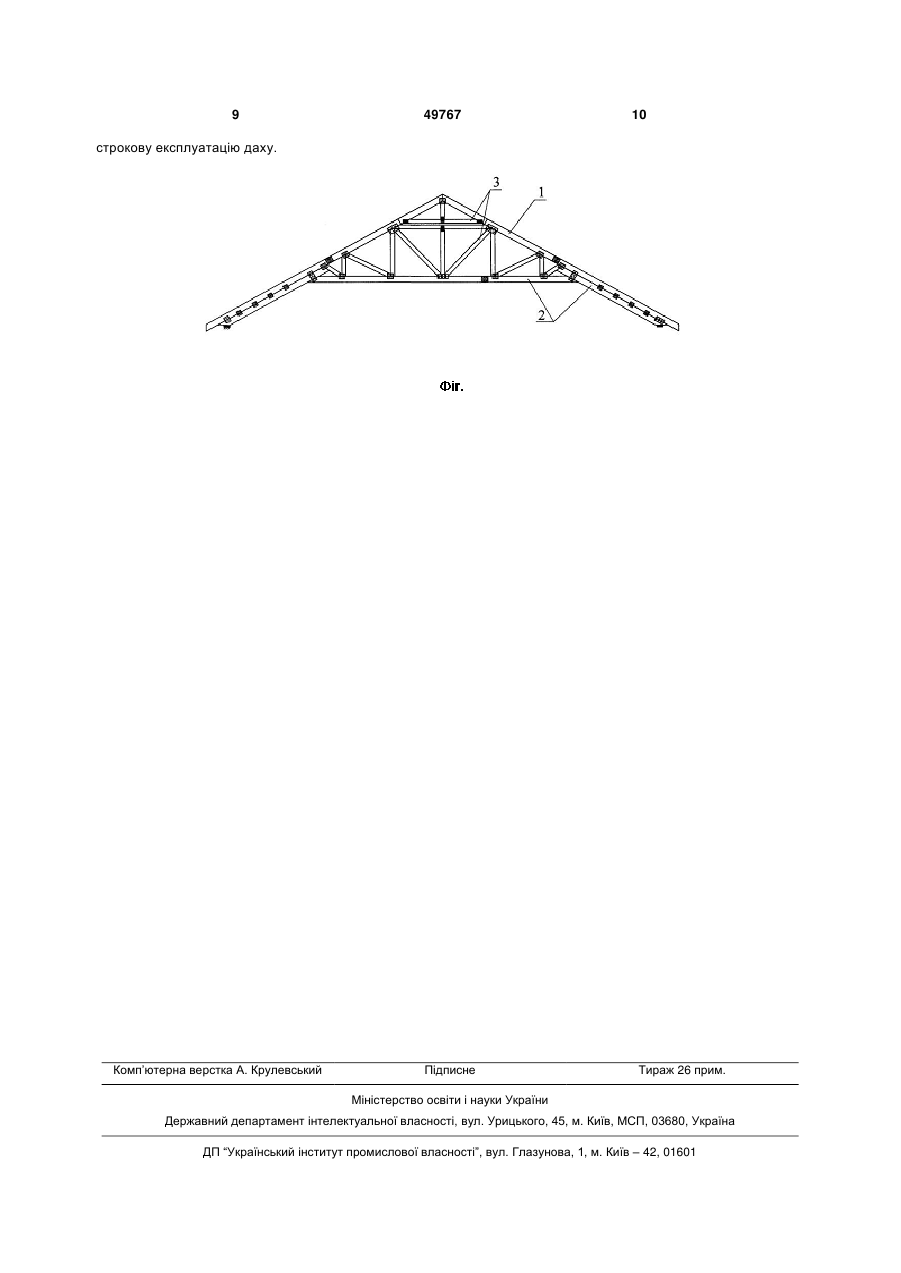

1. Спосіб будівництва даху, що включає виготовлення поза будівельним майданчиком кроквяних ферм і елементів кроквяної системи і транспортування готових кроквяних ферм і елементів кроквяної системи на будівельний майданчик, при цьому кроквяні ферми і елементи кроквяної системи виготовляють з урахуванням розрахунку навантажень, в тому числі ваги покрівельної системи, на кроквяну ферму, який відрізняється тим, що додатково поза будівельним майданчиком комплектують матеріали покрівельної системи, що закладені у розрахунок навантажень на кроквяну 3 криття (і/або матеріалу для обшивки внутрішньої поверхні підпокрівельного простору), взятого до уваги при розрахунку, на важче, або недонавантаження покрівельної системи при протилежній дії, яке приводить до невиправданої перевитрати пиломатеріалів для кроквяної системи, розрахованої на більш високі навантаження. В основу корисної моделі поставлена задача створення способу будівництва даху, який дозволить оптимізувати витрати матеріалів на зведення даху, скоротити строки будівництва даху, знизити його вартість, при цьому забезпечити гарантовану міцність кроквяної системи і даху в цілому, підвищити якість і надійність даху. Поставлена задача вирішується тим, що в способі будівництва даху, який включає виготовлення поза будівельним майданчиком кроквяних ферм і елементів кроквяної системи і транспортування готових кроквяних ферм і елементів кроквяної системи на будівельний майданчик, і в якому кроквяні ферми і елементи кроквяної системи виготовляють з урахуванням розрахунку навантажень, в тому числі ваги покрівельної системи, на кроквяну ферму, згідно з корисною моделлю додатково поза будівельним майданчиком комплектують матеріали покрівельної системи, що закладені у розрахунок навантажень на кроквяну ферму, і транспортують на будівельний майданчик, причому перед комплектуванням проводять розрахунок витрати матеріалів покрівельної системи. Розрахунок навантажень на кроквяну ферму проводять за допомогою комп'ютерної програми. Матеріали покрівельної системи транспортують на будівельний майданчик одночасно з кроквяними фермами і елементами кроквяної системи. Кроквяні ферми і елементи кроквяної системи монтують у кроквяну систему безпосередньо на будівлі, після чого здійснюють улаштування покрівельної системи. Для ілюстрації прикладів здійснення способу будівництва даху Дахтек представлене креслення кроквяної ферми. Суть способу будівництва даху Дахтек, що заявляється, полягає в наступному. Від замовника одержують дані у вигляді плану будівлі, архітектурного плану даху, відомостей про район будівництва для урахування вітрових, снігових, сейсмічних навантажень на кроквяну систему і відомостей про призначення будівлі, зокрема призначення підпокрівельного простору (наприклад, експлуатаційне горище). Також узгоджують тип зовнішнього покрівельного покриття і вид матеріалу для обшивки внутрішньої поверхні підпокрівельного простору. Підбирають решту елементів покрівельної системи, зокрема складових покрівельного «пирога», який окрім зовнішнього покрівельного покриття і матеріалу для обшивки внутрішньої поверхні підпокрівельного простору включає обрешітку, контрбрус, гідробар'єр, утеплювач, паробар'єр. За допомогою комп'ютерної програми будують 49767 4 конструктивну схему кроквяної системи і проводять розрахунок навантажень на кроквяну ферму і проектування кроквяної системи. При цьому розрахунок виконують з урахуванням всіх навантажень, у тому числі ваги покрівельної системи, на кроквяну ферму. При розрахунку підбирають перетин бруса для кроквяних ферм. В процесі проектування створюють монтажну схему для складання кроквяної системи. На підставі архітектурного плану даху проводять розрахунок витрати матеріалів покрівельної системи, зокрема матеріалів покрівельного «пирога». Згідно розрахунку комплектують матеріали покрівельного «пирога», наприклад в умовах складу. В заводських умовах із струганої профільованої деревини вологістю 15-18% по кресленнях виготовляють деталі кроквяних ферм і елементи кроквяної системи, наприклад елементи, що зв'язують ферми (ув'язки). Деталі кроквяних ферм збирають і з'єднують між собою за допомогою металевих зубчатих пластин в кроквяні ферми. Ферми маркірують згідно монтажній схемі. Готові кроквяні ферми і елементи кроквяної системи з монтажною схемою, що додається, транспортують на будівельний майданчик. Одночасно з кроквяними фермами і елементами кроквяної системи на будівельний майданчик транспортують матеріали покрівельної системи. За монтажною схемою безпосередньо на будівлі кроквяні ферми і елементи кроквяної системи монтують у кроквяну систему, після чого здійснюють улаштування покрівельної системи. Нижче представлені приклади здійснення способу. Приклад 1. Потрібно побудувати двоскатний дах з експлуатаційним горищем (житлова мансарда) для житлового будинку розміром 10,3 10м. Кут нахилу схилу даху складав 30°. Місцезнаходження будинку - Київський регіон. Покрівельна система являла собою покрівельний «пиріг», що включав наступні послідовно розташовані зверху вниз складові: металочерепиця (зовнішнє покрівельне покриття), обрешітка (брус 30 100мм, крок 350мм, щільність деревини 600кг/м3), контрбрус (дерев'яна рейка 40 40мм, крок 900мм, щільність деревини 600кг/м3), гідробар'єр (плівка завтовшки 0,3мм), мінераловатний утеплювач ISOVER КТ-11 TWIN 50мм (товщина 250мм, щільність 13кг/м3), паробар'єр (плівка завтовшки 0,3мм), гіпсокартон ГКЛ завтовшки 12,5мм (обшивка внутрішньої поверхні підпокрівельного простору). Вибрані пиломатеріали для кроквяних ферм - сосна. Проводили розрахунок навантажень на кроквяну ферму, що виражається показником збору навантажень на 1м2 покриття покрівлі, і проектували кроквяну ферму. Результати розрахунку приведені в таблиці 1. 5 49767 6 Таблиця 1 № п/п 1 1 2 3 4 5 6 1 2 Нормативне навантаження, кг/м2 Коефіцієнт перевантаження 3 63,91 5,00 5,40 0,96 3,25 40,00 9,30 192,00 155,00 37,00 255,91 Найменування 4 2 Постійні навантаження Металочерепиця Обрешітка Контрбрус Утеплювач Власна вага кроквяної ферми Гіпсокартон Тимчасові навантаження Снігове навантаження Вітрове навантаження Повне навантаження Для кроквяної ферми прийняли розміри перетину бруса нижнього 1 і верхнього 2 поясів 40 140мм, решти деталей 3 - 40 90мм (див. фіг.). За допомогою комп'ютерної програми виконували креслення кроквяної системи і монтажну схему для складання кроквяної системи. Проводили розрахунок витрат пиломатеріалів на кроквяні ферми і матеріалів покрівельного «пирога». Для розрахунку витрати матеріалів покрівельного «пирога» визначали площу горизонтальної поверхні покрівлі S1 і площу покрівлі S2, які склали: S1=103м2, S2=119 м2. Результати розрахунку кількості пиломатеріалів на кроквяні ферми і кількості матеріалів покрівельного «пирога» приведені в таблиці 2. Таблиця 2 № п/п 1 1 1 2 3 4 5 6 Найменування 2 Кроквяна система Кроквяні ферми, м3 Покрівельний «пиріг» Металочерепиця, м2 Обрешітка, м3 Контрбрус, м3 Гідробар'єр, м2 Утеплювач, м2 Паробар'єр, м2 Розрахункова кількість 3 3,0392 127,7 1,65 0,6 135,7 85,7 97,7 Із струганої профільованої сосни вологістю 18% на заводі виготовляли деталі кроквяних ферм і елементи кроквяної системи. Деталі кроквяних ферм збирали і з'єднували між собою за допомогою металевих зубчатих пластин в кроквяні фер 1,30 1,30 1,30 1,30 1,30 1,30 1,14 1,14 Розрахункове навантаження, кг/м2 5 83,90 6,50 7,02 1,25 4,23 52,00 12,90 219,9 177,7 42,18 303,8 ми. Ферми маркірували згідно монтажній схемі. Одночасно комплектували матеріали покрівельного «пирога». Готові кроквяні ферми і елементи кроквяної системи з монтажною схемою, що додається, і матеріали покрівельного «пирога» транспортували на будівельний майданчик. Згідно монтажній схемі безпосередньо на будівлі кроквяні ферми і елементи монтували в кроквяну систему, після чого здійснювали улаштування покрівельної системи. Приклад 2. Потрібно побудувати двоскатний дах з експлуатаційним горищем (житлова мансарда) для житлового будинку розміром 10,3 15м. Кут нахилу схилу даху складав 30°. Місцезнаходження будинку - Київський регіон. Покрівельна система являла собою покрівельний «пиріг», що включав наступні послідовно розташовані зверху вниз складові: бітумна черепиця (зовнішнє покрівельне покриття, товщина 3мм), килим що підстилається під бітумну черепицю, який складався з полімерної плівки Екофлекс ХПП (товщина 3мм) і деревостружкової плити OSB-3 (товщина 12мм, щільність 660кг/м3), обрешітка (брус 30 100мм, крок 350мм, щільність деревини 600кг/м3), контрбрус (дерев'яна рейка 40 40мм, крок 900мм, щільність деревини 600кг/м3), гідробар'єр (плівка завтовшки 0,3мм), мінераловатний утеплювач ISOVER КТ-11 TWIN 50мм (товщина 250мм, щільність 13кг/м3), паробар'єр (плівка завтовшки 0,3мм), гіпсокартон ГКЛ завтовшки 25мм (обшивка внутрішньої поверхні підпокрівельного простору). Вибрані пиломатеріали для кроквяних ферм - сосна. Проводили розрахунок навантажень на кроквяну ферму, що виражається показником збору навантажень на 1м2 покриття покрівлі, і проектували кроквяну ферму. Результати розрахунку приведені в таблиці 3. 7 49767 8 Таблиця 3 № п/п 1 1 2 3 4 5 6 7 8 1 2 Найменування Нормативне навантаження, кг/м2 Коефіцієнт перевантаження 3 88,13 8,00 4,00 7,92 5,40 0,96 3,25 40,00 18,60 192,00 155,00 37,00 280,13 4 2 Постійні навантаження Бітумна черепиця Екофлекс Плита OSB Обрешітка Контрбрус Утеплювач Власна вага кроквяної ферми Гипсокартон Тимчасові навантаження Снігове навантаження Вітрове навантаження Повне навантаження Для кроквяної ферми прийняли розміри перетину бруса нижнього 1 і верхнього 2 поясів 40 140мм, решти деталей 3 - 40 90мм (див. фіг.). За допомогою комп'ютерної програми виконували креслення кроквяної системи і монтажну схему для складання кроквяної системи. Проводили розрахунок витрат матеріалів на кроквяні ферми і матеріалів покрівельного «пирога». 1,30 1,30 1,30 1,30 1,30 1,30 1,30 1,30 1,14 1,14 Розрахункове навантаження, кг/м2 5 114,76 10,40 5,20 10,30 7,02 1,25 4,23 52,00 24,18 219,90 177,70 42,18 334,66 Для розрахунку витрати матеріалів покрівельного «пирога» визначали площу горизонтальної поверхні покрівлі S1 і площу покрівлі S2, які склали: S1=154,5м2, S2=178,5м2. Результати розрахунку кількості пиломатеріалів на кроквяні ферми і кількості матеріалів покрівельного «пирога» приведені в таблиці 4. Таблиця 4 № п/п 1 1 1 2 3 4 5 6 7 8 Найменування 2 Кроквяна система Кроквяні ферми, м3 Покрівельний «пиріг» Бітумна черепиця, м2 Екофлекс, м2 Плита OSB, м2 Обрешітка, м3 Контрбрус, м3 Гідробар'єр, м2 Утеплювач, м2 Паробар'єр, м2 Із струганої профільованої сосни вологістю 18% на заводі виготовляли деталі кроквяних ферм і елементи кроквяної системи. Деталі кроквяних ферм збирали і з'єднували між собою за допомогою металевих зубчатих пластин в кроквяні ферми. Ферми маркірували згідно монтажній схемі. Одночасно комплектували матеріали покрівельного «пирога». Готові кроквяні ферми і елементи кроквяної системи з монтажною схемою, що додається, і матеріали покрівельного «пирога» транспортували на будівельний майданчик. Згідно монтажній схемі безпосередньо на будівлі кроквяні ферми і елементи монтували в кроквяну систему, після чого здійснювали улаштування покрівельної Розрахункова кількість 3 4,6067 203,49 198,0 198,0 (60 листів) 2,48 0,9 203,5 128,5 146,5 системи. Як показали приклади, пропонований спосіб дозволяє оптимізувати витрати матеріалів на будівництво даху за рахунок здійснення комплексного підходу до возведення даху: від досконалого розрахунку кроквяної системи і виготовлення ферм і елементів в заводських умовах з високоякісної деревини до комплектування покрівельного «пирога» обов'язково тими матеріалами, що закладені саме у розрахунок кроквяної системи і необхідна кількість яких попередньо розрахована. Заявлена технологія забезпечує зниження вартості даху, скорочення строків його будування, гарантує міцність кроквяної системи, якість, надійність і довго 9 49767 10 строкову експлуатацію даху. Комп’ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
