Спосіб діагностики біологічних об'єктів, переважно пігментного невусу, що базується на збудженні біологічного об'єкта за допомогою лазера з довжиною хвилі 320-340 нм і отриманні спектра люмінесценції біологічного об'єкта з двома піками відносної інтенсивності з максимальною величиною 0,9-1,0, який відрізняється тим, що один пік відносної інтенсивності має величину 0,75-0,85 при довжині хвилі спектра люмінесценції 400-415 нм, а довжина хвилі спектра люмінесценції для піка відносної інтенсивності з максимальною величиною 1,0 складає 530-540 нм.

Текст

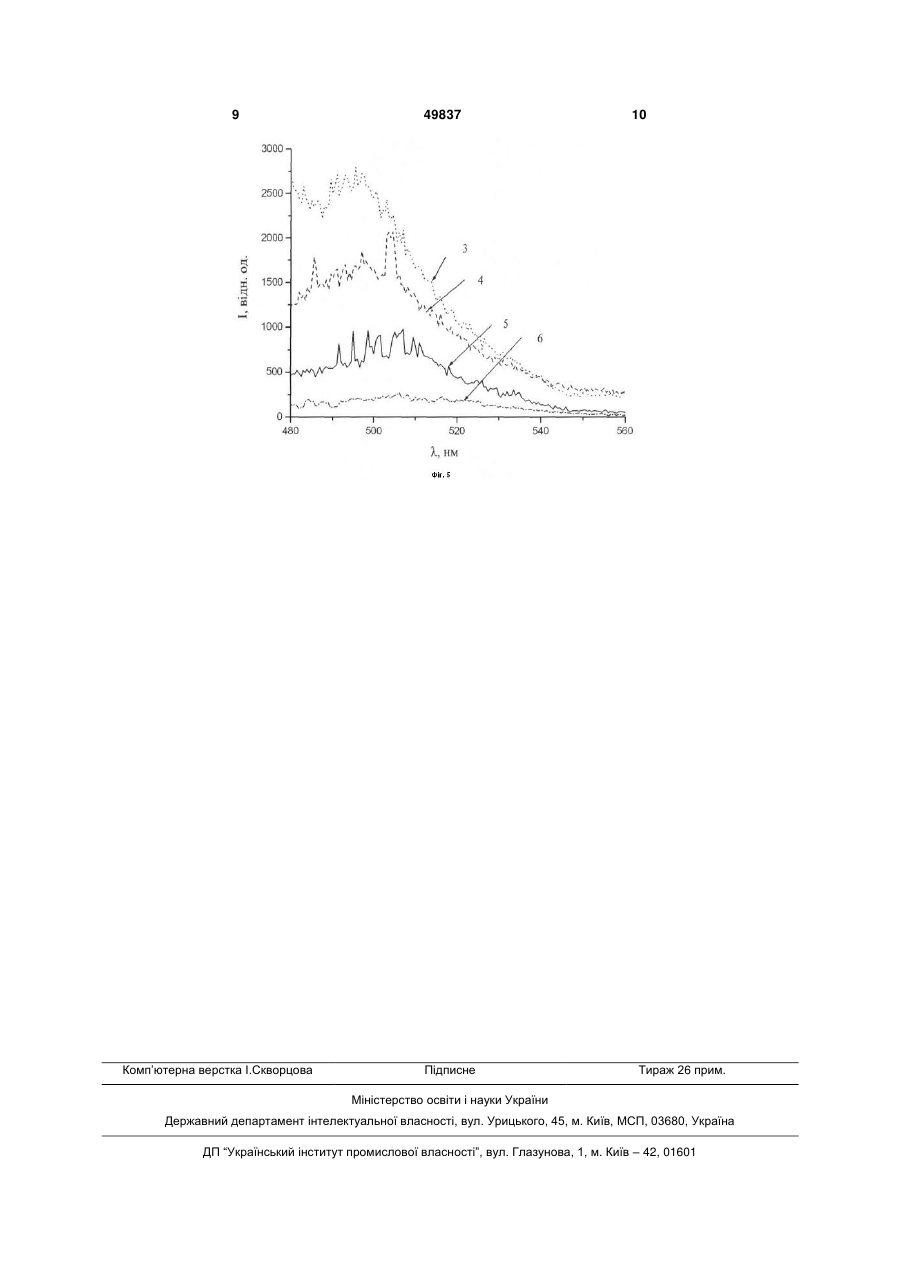

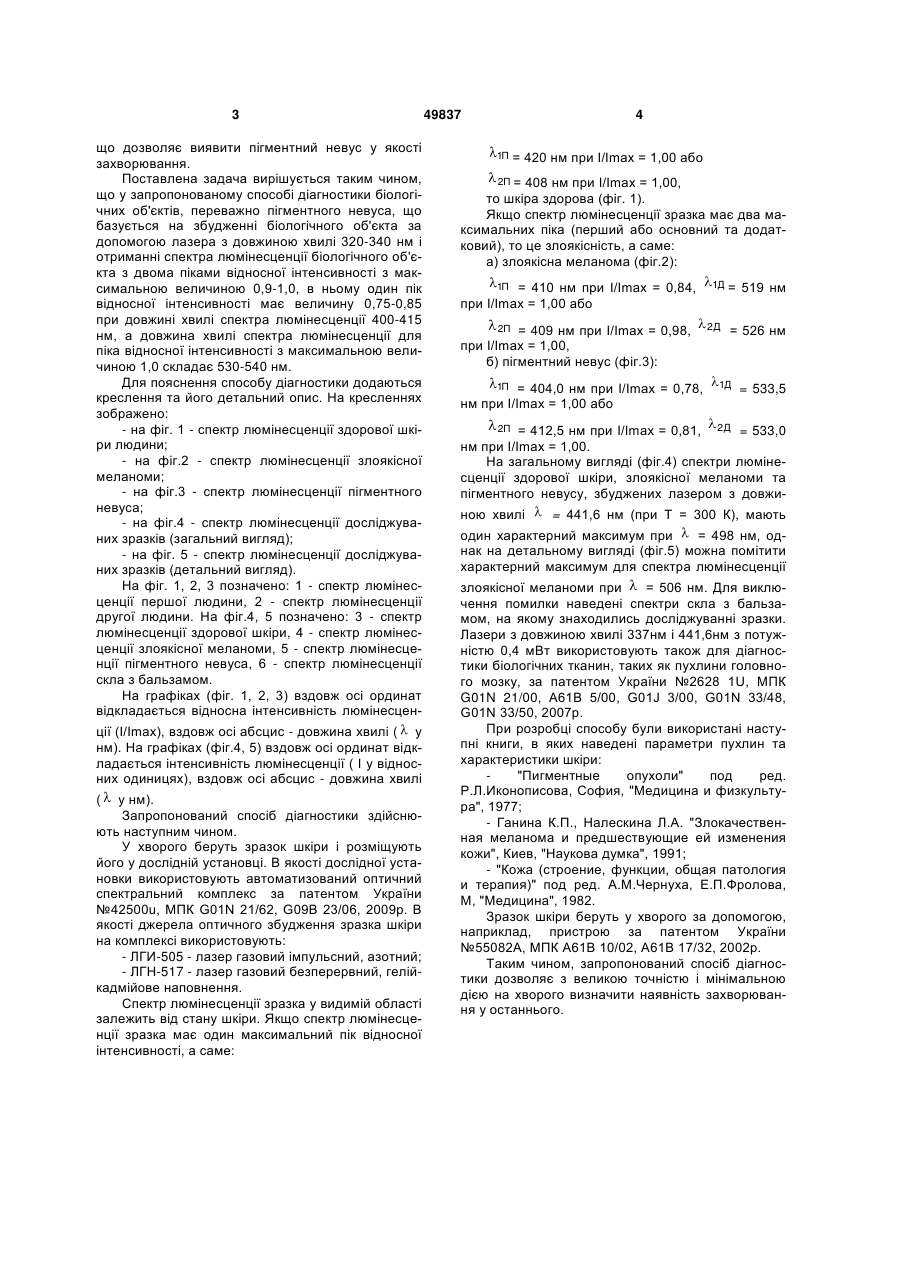

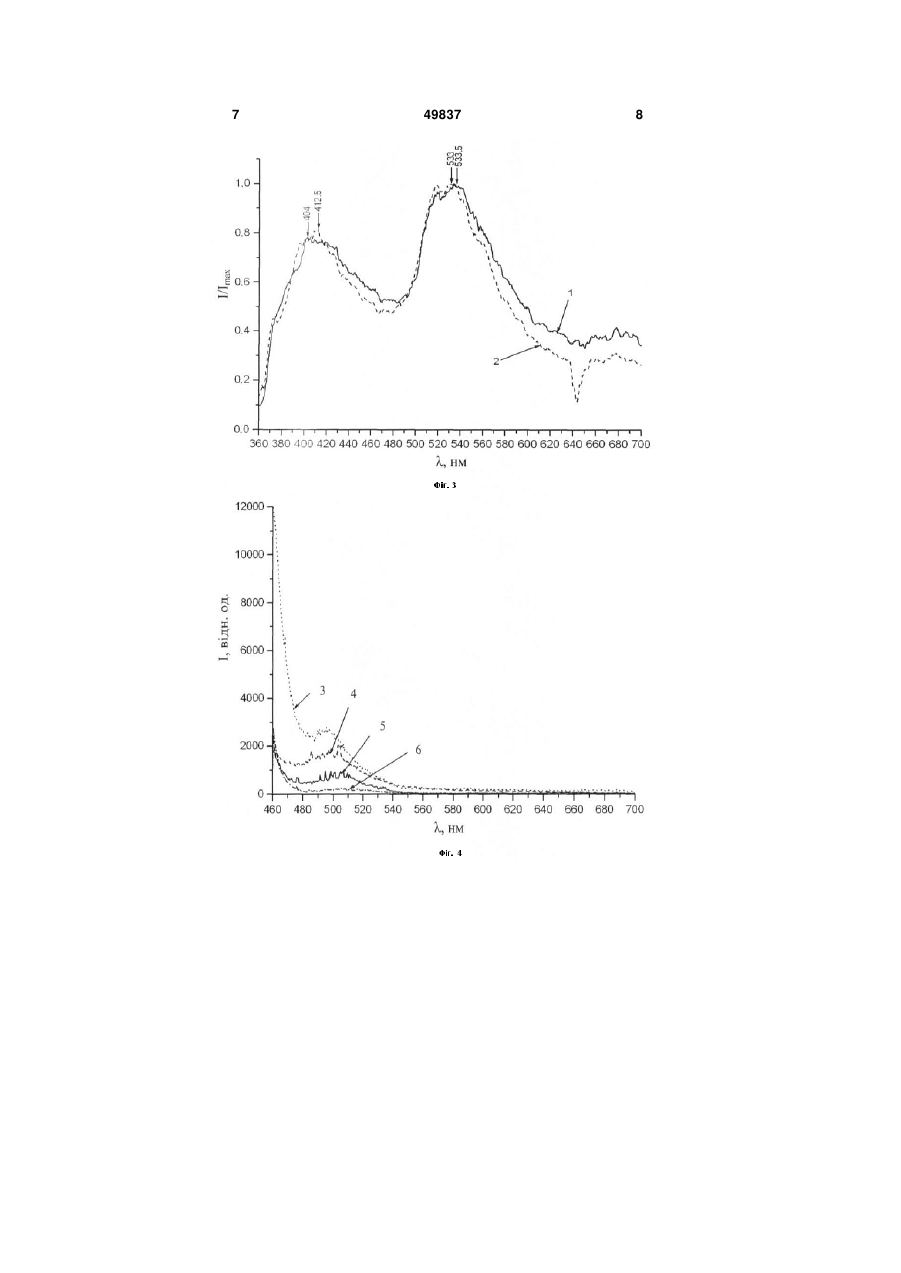

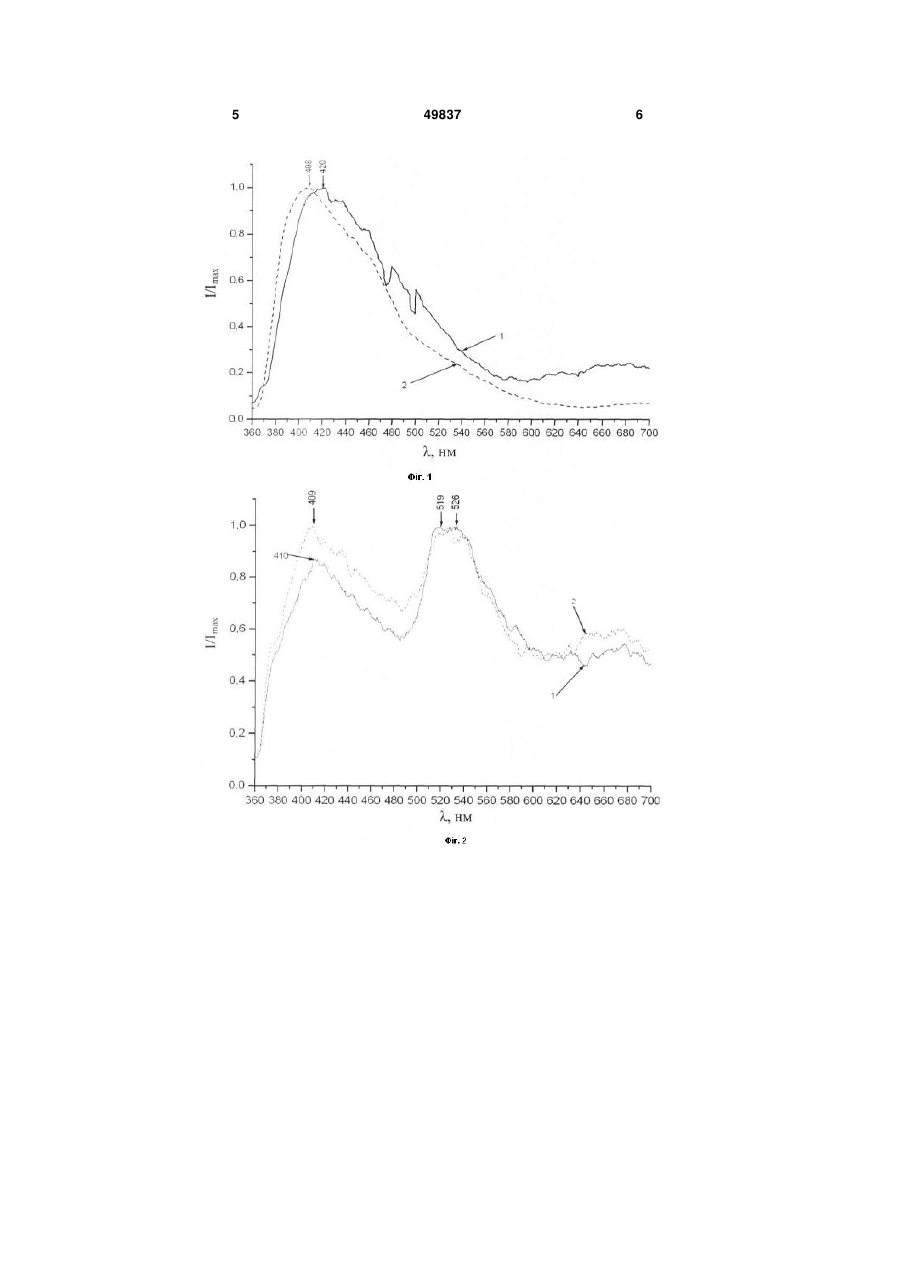

Спосіб діагностики біологічних об'єктів, переважно пігментного невусу, що базується на збу 3 що дозволяє виявити пігментний невус у якості захворювання. Поставлена задача вирішується таким чином, що у запропонованому способі діагностики біологічних об'єктів, переважно пігментного невуса, що базується на збудженні біологічного об'єкта за допомогою лазера з довжиною хвилі 320-340 нм і отриманні спектра люмінесценції біологічного об'єкта з двома піками відносної інтенсивності з максимальною величиною 0,9-1,0, в ньому один пік відносної інтенсивності має величину 0,75-0,85 при довжині хвилі спектра люмінесценції 400-415 нм, а довжина хвилі спектра люмінесценції для піка відносної інтенсивності з максимальною величиною 1,0 складає 530-540 нм. Для пояснення способу діагностики додаються креслення та його детальний опис. На кресленнях зображено: - на фіг. 1 - спектр люмінесценції здорової шкіри людини; - на фіг.2 - спектр люмінесценції злоякісної меланоми; - на фіг.3 - спектр люмінесценції пігментного невуса; - на фіг.4 - спектр люмінесценції досліджуваних зразків (загальний вигляд); - на фіг. 5 - спектр люмінесценції досліджуваних зразків (детальний вигляд). На фіг. 1, 2, 3 позначено: 1 - спектр люмінесценції першої людини, 2 - спектр люмінесценції другої людини. На фіг.4, 5 позначено: 3 - спектр люмінесценції здорової шкіри, 4 - спектр люмінесценції злоякісної меланоми, 5 - спектр люмінесценції пігментного невуса, 6 - спектр люмінесценції скла з бальзамом. На графіках (фіг. 1, 2, 3) вздовж осі ординат відкладається відносна інтенсивність люмінесценції (І/Imax), вздовж осі абсцис - довжина хвилі ( у нм). На графіках (фіг.4, 5) вздовж осі ординат відкладається інтенсивність люмінесценції ( І у відносних одиницях), вздовж осі абсцис - довжина хвилі у нм). Запропонований спосіб діагностики здійснюють наступним чином. У хворого беруть зразок шкіри і розміщують його у дослідній установці. В якості дослідної установки використовують автоматизований оптичний спектральний комплекс за патентом України №42500u, МПК G01N 21/62, G09B 23/06, 2009р. В якості джерела оптичного збудження зразка шкіри на комплексі використовують: - ЛГИ-505 - лазер газовий імпульсний, азотний; - ЛГН-517 - лазер газовий безперервний, гелійкадмійове наповнення. Спектр люмінесценції зразка у видимій області залежить від стану шкіри. Якщо спектр люмінесценції зразка має один максимальний пік відносної інтенсивності, а саме: ( 49837 4 1П = 420 нм при І/Imax = 1,00 або 2П = 408 нм при І/Іmax = 1,00, то шкіра здорова (фіг. 1). Якщо спектр люмінесценції зразка має два максимальних піка (перший або основний та додатковий), то це злоякісність, а саме: а) злоякісна меланома (фіг.2): = 410 нм при І/Imax = 0,84, при І/Іmax = 1,00 або 1П = 409 нм при І/Іmax = 0,98, при І/Іmax = 1,00, б) пігментний невус (фіг.3): 2П 1П = 404,0 нм при І/Imax = 0,78, нм при І/Іmax = 1,00 або 1Д 2Д = 519 нм = 526 нм 1Д = 533,5 2 Д = 533,0 2П = 412,5 нм при І/Іmax = 0,81, нм при І/Іmax = 1,00. На загальному вигляді (фіг.4) спектри люмінесценції здорової шкіри, злоякісної меланоми та пігментного невусу, збуджених лазером з довжи ною хвилі = 441,6 нм (при Т = 300 К), мають один характерний максимум при = 498 нм, однак на детальному вигляді (фіг.5) можна помітити характерний максимум для спектра люмінесценції злоякісної меланоми при = 506 нм. Для виключення помилки наведені спектри скла з бальзамом, на якому знаходились досліджуванні зразки. Лазери з довжиною хвилі 337нм і 441,6нм з потужністю 0,4 мВт використовують також для діагностики біологічних тканин, таких як пухлини головного мозку, за патентом України №2628 1U, МПК G01N 21/00, А61В 5/00, G01J 3/00, G01N 33/48, G01N 33/50, 2007р. При розробці способу були використані наступні книги, в яких наведені параметри пухлин та характеристики шкіри: "Пигментные опухоли" под ред. Р.Л.Иконописова, София, "Медицина и физкультура", 1977; - Ганина К.П., Налескина Л.А. "Злокачественная меланома и предшествующие ей изменения кожи", Киев, "Наукова думка", 1991; - "Кожа (строение, функции, общая патология и терапия)" под ред. А.М.Чернуха, Е.П.Фролова, М, "Медицина", 1982. Зразок шкіри беруть у хворого за допомогою, наприклад, пристрою за патентом України №55082А, МПК А61В 10/02, А61В 17/32, 2002р. Таким чином, запропонований спосіб діагностики дозволяє з великою точністю і мінімальною дією на хворого визначити наявність захворювання у останнього. 5 49837 6 7 49837 8 9 Комп’ютерна верстка І.Скворцова 49837 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for diagnostics of biological objects

Автори англійською

Demchenko Mykola Serhiiovych, Mokin Andrii Oleksandrovych, Mokin Oleksandr Vasyliovych

Назва патенту російською

Способ диагностики биологических объектов

Автори російською

Демченко Николай Сергеевич, Мокин Андрей Александрович, Мокин Александр Васильевич

МПК / Мітки

МПК: A61B 1/00, G01N 21/62

Мітки: спосіб, діагностики, об'єктів, біологічних
