Висівний апарат

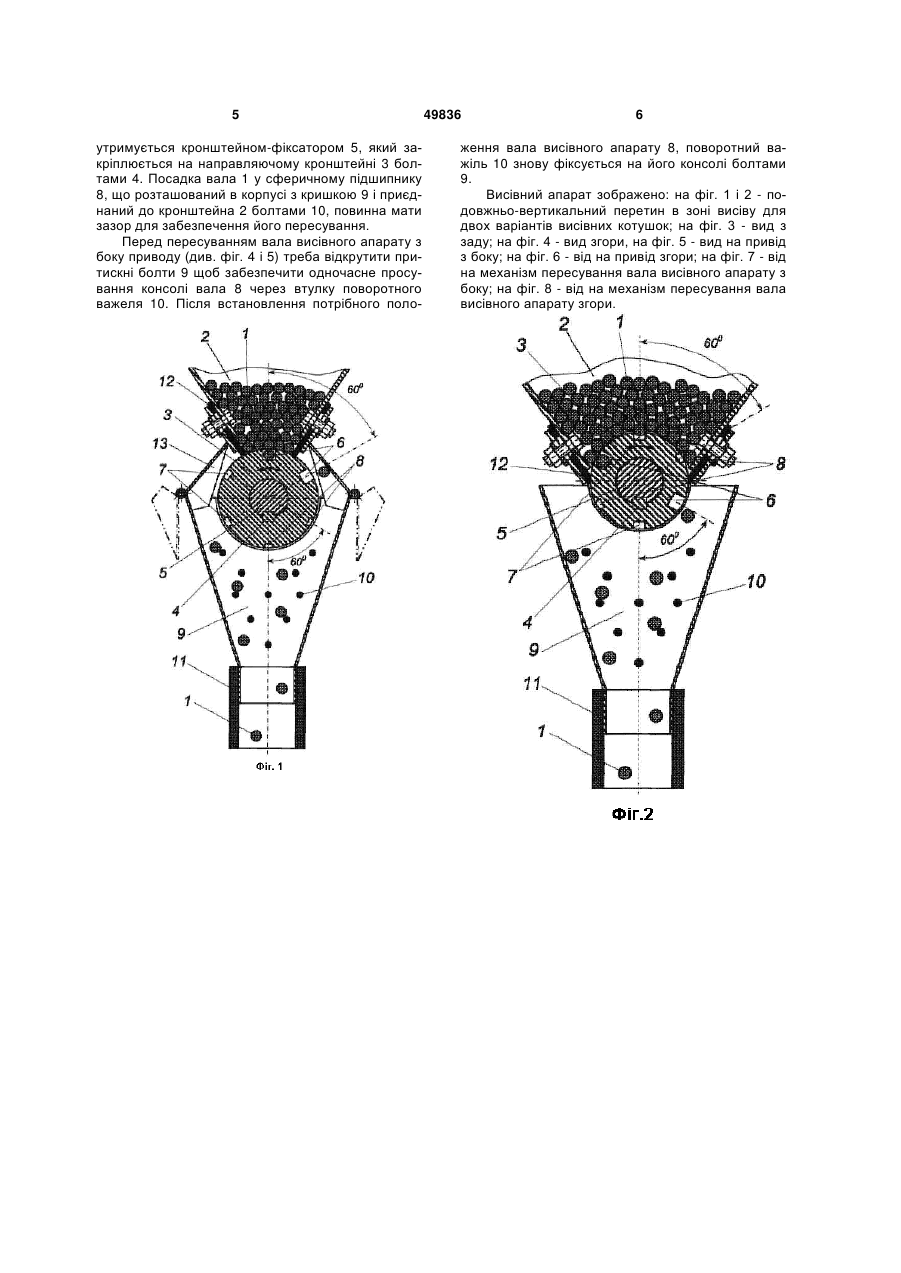

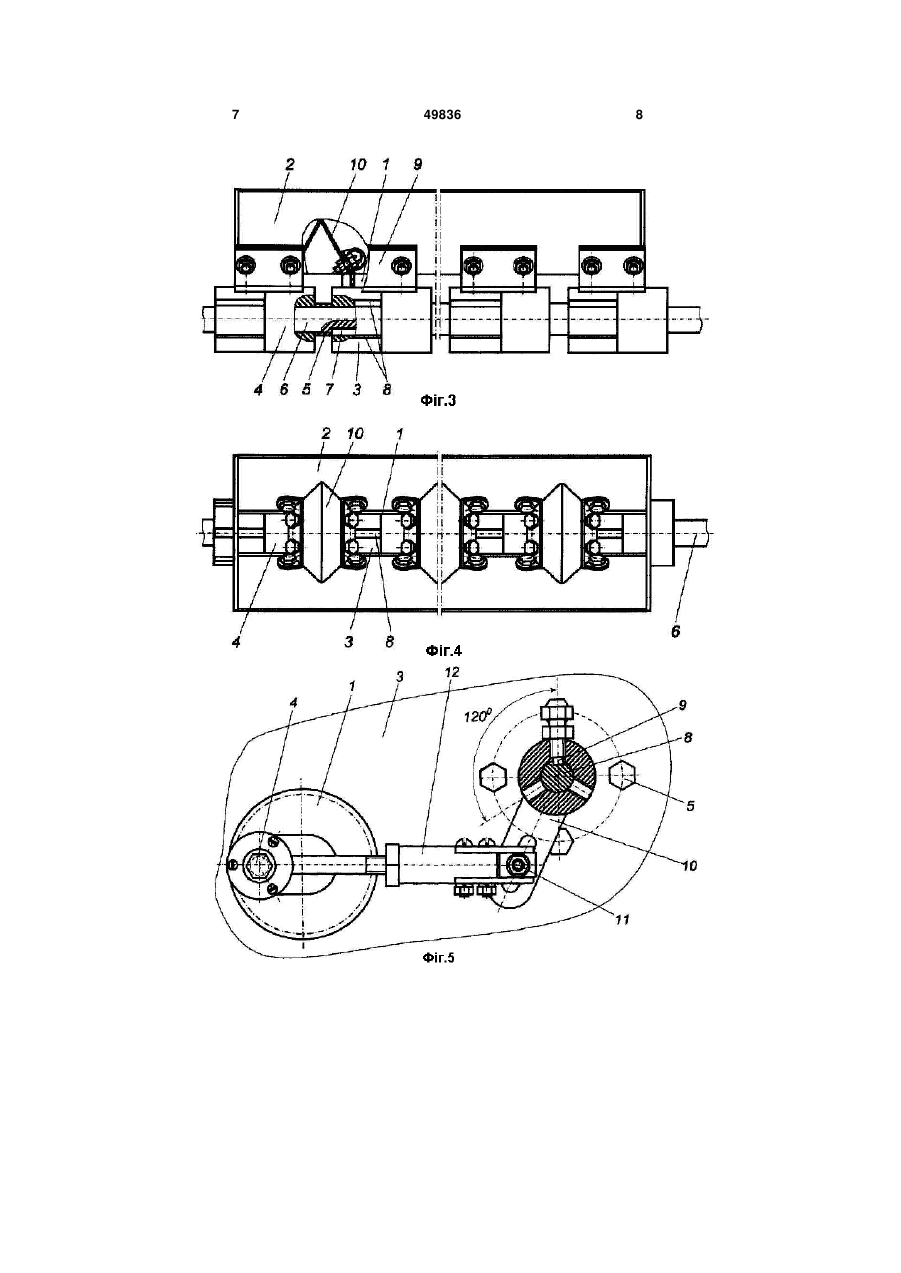

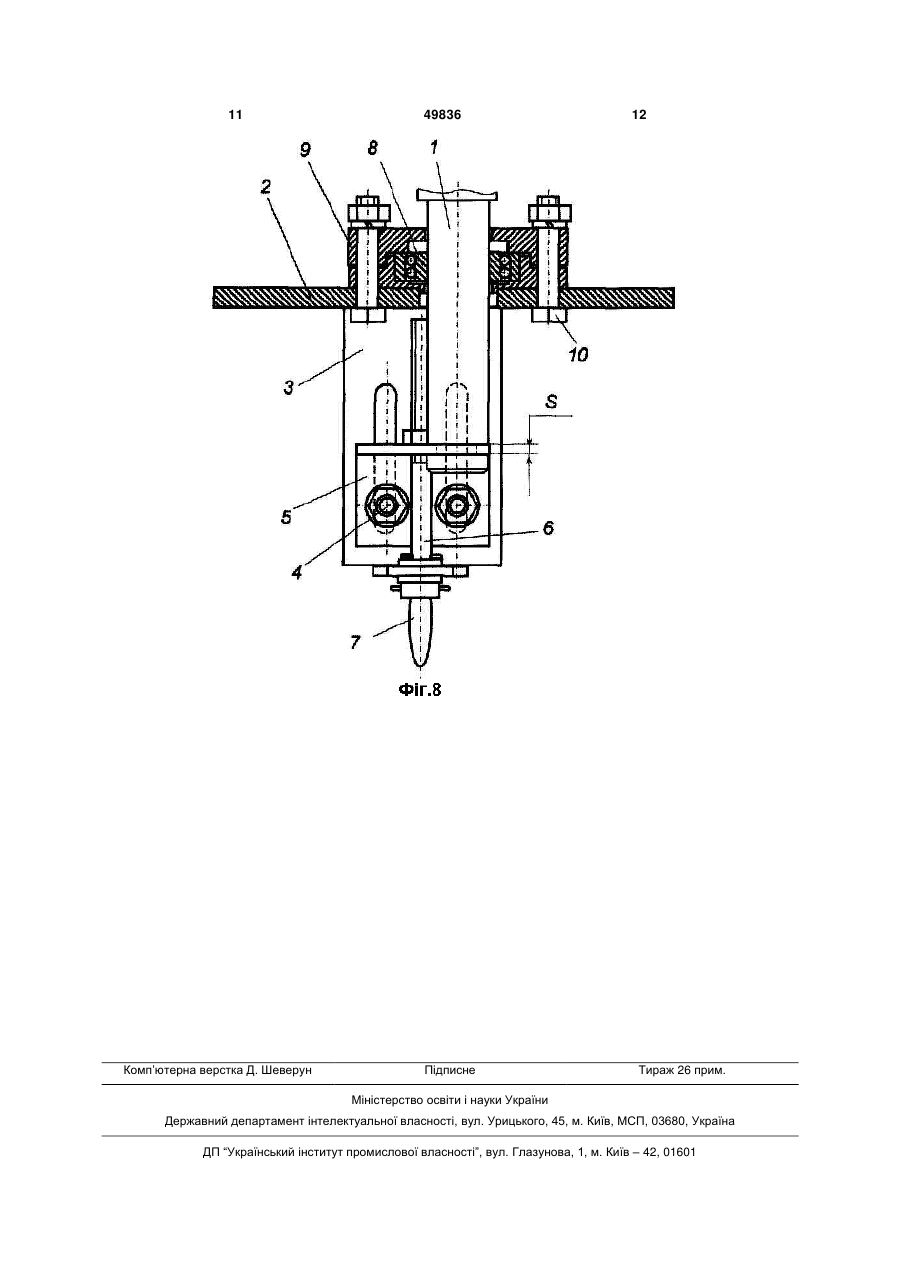

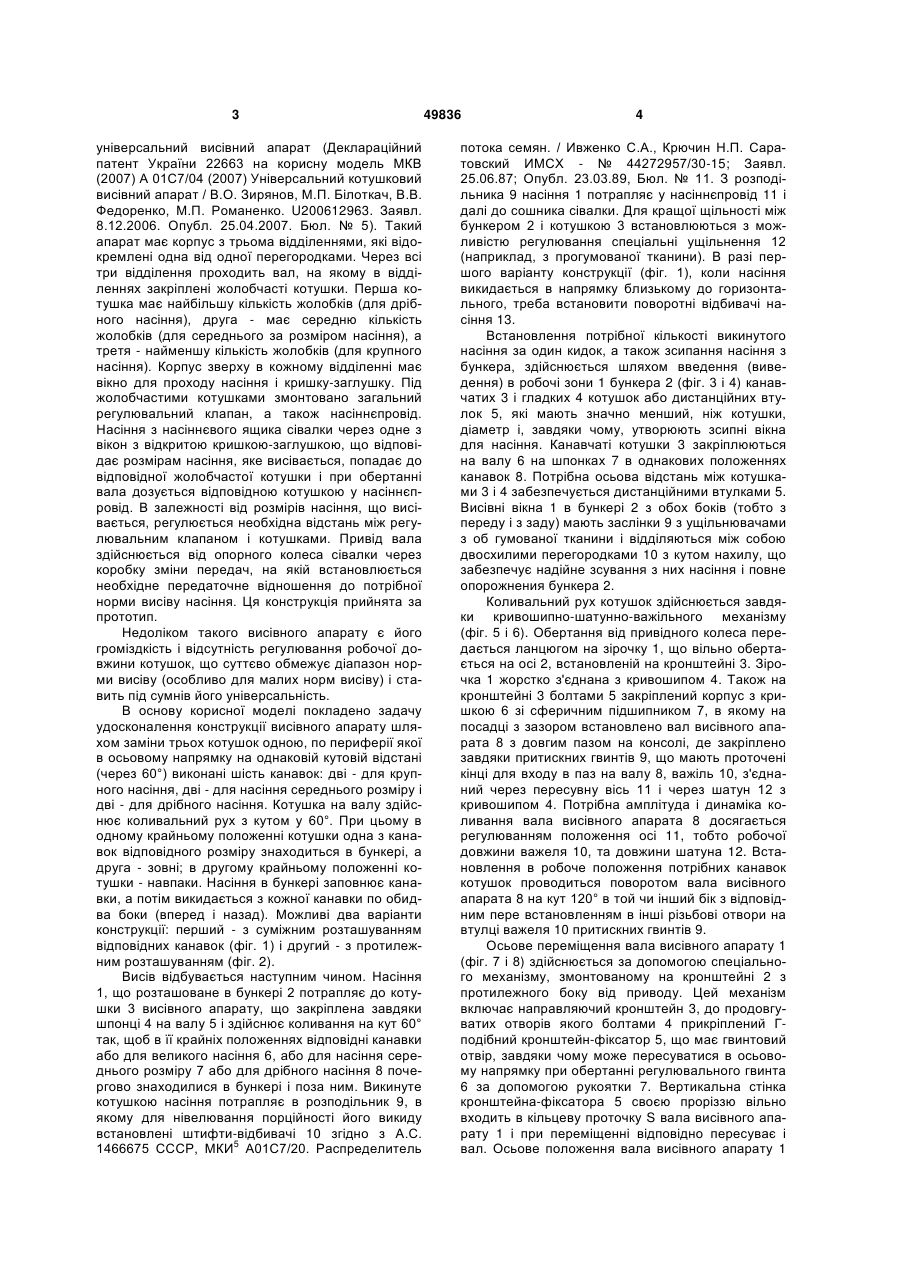

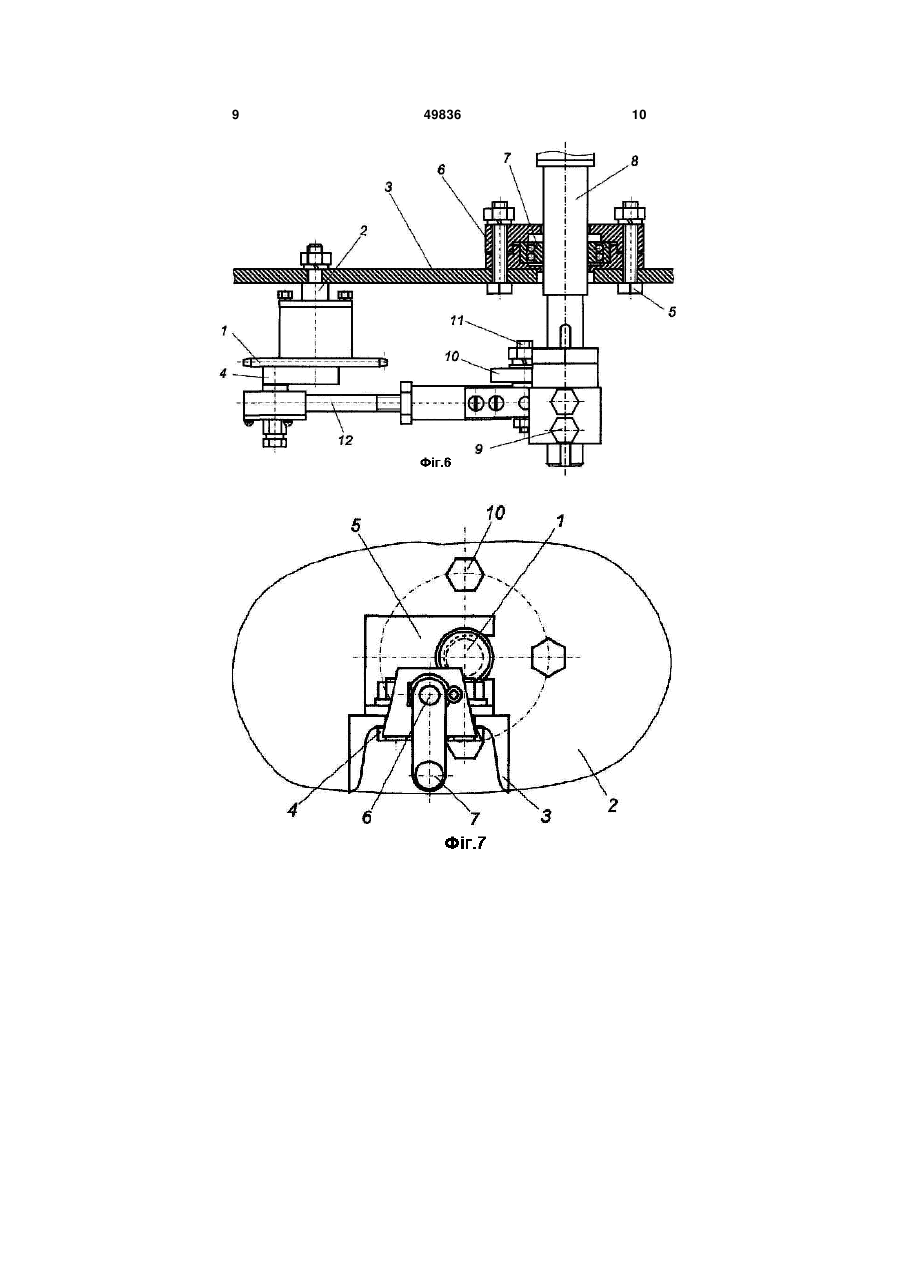

1. Висівний апарат, що містить насіннєвий бункер і вал з закріпленими на ньому висівними котушками, який відрізняється тим, що дно бункера має висівні вікна, які перекриваються валом з котушками, що виконує коливальний рух з кутом 60°, а висівні котушки мають на периферії по шість рівновіддалених осьових канавок трьох розмірів по дві під крупне, під середнє за розміром і під дрібне насіння, розташованих або суміжно, або протилежно, і мають три варіанти встановлення з кутовим кроком у 120°, при яких кожна з пар однакових канавок в крайніх положеннях коливання почергово знаходиться в бункері і за бункером. 2. Висівний апарат за п. 1, який відрізняється тим, що на валу крім висівних котушок з канавками обабіч від них встановлені, з одного боку, гладкі котушки (циліндричні втулки) такого ж, як і вони, зовнішнього діаметра і довжини, а з іншого боку дистанційні втулки значно меншого діаметра, причому довжина і різниця в діаметрі цих втулок, в порівнянні з котушками, утворюють прохідні вікна, що використовуються для зсипання насіння з бункера. U 2 (11) 1 3 універсальний висівний апарат (Деклараційний патент України 22663 на корисну модель МКВ (2007) А 01С7/04 (2007) Універсальний котушковий висівний апарат / В.О. Зирянов, М.П. Білоткач, В.В. Федоренко, М.П. Романенко. U200612963. Заявл. 8.12.2006. Опубл. 25.04.2007. Бюл. № 5). Такий апарат має корпус з трьома відділеннями, які відокремлені одна від одної перегородками. Через всі три відділення проходить вал, на якому в відділеннях закріплені жолобчасті котушки. Перша котушка має найбільшу кількість жолобків (для дрібного насіння), друга - має середню кількість жолобків (для середнього за розміром насіння), а третя - найменшу кількість жолобків (для крупного насіння). Корпус зверху в кожному відділенні має вікно для проходу насіння і кришку-заглушку. Під жолобчастими котушками змонтовано загальний регулювальний клапан, а також насіннєпровід. Насіння з насіннєвого ящика сівалки через одне з вікон з відкритою кришкою-заглушкою, що відповідає розмірам насіння, яке висівається, попадає до відповідної жолобчастої котушки і при обертанні вала дозується відповідною котушкою у насіннєпровід. В залежності від розмірів насіння, що висівається, регулюється необхідна відстань між регулювальним клапаном і котушками. Привід вала здійснюється від опорного колеса сівалки через коробку зміни передач, на якій встановлюється необхідне передаточне відношення до потрібної норми висіву насіння. Ця конструкція прийнята за прототип. Недоліком такого висівного апарату є його громіздкість і відсутність регулювання робочої довжини котушок, що суттєво обмежує діапазон норми висіву (особливо для малих норм висіву) і ставить під сумнів його універсальність. В основу корисної моделі покладено задачу удосконалення конструкції висівного апарату шляхом заміни трьох котушок одною, по периферії якої в осьовому напрямку на однаковій кутовій відстані (через 60°) виконані шість канавок: дві - для крупного насіння, дві - для насіння середнього розміру і дві - для дрібного насіння. Котушка на валу здійснює коливальний рух з кутом у 60°. При цьому в одному крайньому положенні котушки одна з канавок відповідного розміру знаходиться в бункері, а друга - зовні; в другому крайньому положенні котушки - навпаки. Насіння в бункері заповнює канавки, а потім викидається з кожної канавки по обидва боки (вперед і назад). Можливі два варіанти конструкції: перший - з суміжним розташуванням відповідних канавок (фіг. 1) і другий - з протилежним розташуванням (фіг. 2). Висів відбувається наступним чином. Насіння 1, що розташоване в бункері 2 потрапляє до котушки 3 висівного апарату, що закріплена завдяки шпонці 4 на валу 5 і здійснює коливання на кут 60° так, щоб в її крайніх положеннях відповідні канавки або для великого насіння 6, або для насіння середнього розміру 7 або для дрібного насіння 8 почергово знаходилися в бункері і поза ним. Викинуте котушкою насіння потрапляє в розподільник 9, в якому для нівелювання порційності його викиду встановлені штифти-відбивачі 10 згідно з А.С. 1466675 СССР, МКИ5 А01С7/20. Распределитель 49836 4 потока семян. / Ивженко С.А., Крючин Н.П. Саратовский ИМСХ - № 44272957/30-15; Заявл. 25.06.87; Опубл. 23.03.89, Бюл. № 11. З розподільника 9 насіння 1 потрапляє у насіннєпровід 11 і далі до сошника сівалки. Для кращої щільності між бункером 2 і котушкою 3 встановлюються з можливістю регулювання спеціальні ущільнення 12 (наприклад, з прогумованої тканини). В разі першого варіанту конструкції (фіг. 1), коли насіння викидається в напрямку близькому до горизонтального, треба встановити поворотні відбивачі насіння 13. Встановлення потрібної кількості викинутого насіння за один кидок, а також зсипання насіння з бункера, здійснюється шляхом введення (виведення) в робочі зони 1 бункера 2 (фіг. 3 і 4) канавчатих 3 і гладких 4 котушок або дистанційних втулок 5, які мають значно менший, ніж котушки, діаметр і, завдяки чому, утворюють зсипні вікна для насіння. Канавчаті котушки 3 закріплюються на валу 6 на шпонках 7 в однакових положеннях канавок 8. Потрібна осьова відстань між котушками 3 і 4 забезпечується дистанційними втулками 5. Висівні вікна 1 в бункері 2 з обох боків (тобто з переду і з заду) мають заслінки 9 з ущільнювачами з об гумованої тканини і відділяються між собою двосхилими перегородками 10 з кутом нахилу, що забезпечує надійне зсування з них насіння і повне опорожнения бункера 2. Коливальний рух котушок здійснюється завдяки кривошипно-шатунно-важільного механізму (фіг. 5 і 6). Обертання від привідного колеса передається ланцюгом на зірочку 1, що вільно обертається на осі 2, встановленій на кронштейні 3. Зірочка 1 жорстко з'єднана з кривошипом 4. Також на кронштейні 3 болтами 5 закріплений корпус з кришкою 6 зі сферичним підшипником 7, в якому на посадці з зазором встановлено вал висівного апарата 8 з довгим пазом на консолі, де закріплено завдяки притискних гвинтів 9, що мають проточені кінці для входу в паз на валу 8, важіль 10, з'єднаний через пересувну вісь 11 і через шатун 12 з кривошипом 4. Потрібна амплітуда і динаміка коливання вала висівного апарата 8 досягається регулюванням положення осі 11, тобто робочої довжини важеля 10, та довжини шатуна 12. Встановлення в робоче положення потрібних канавок котушок проводиться поворотом вала висівного апарата 8 на кут 120° в той чи інший бік з відповідним пере встановленням в інші різьбові отвори на втулці важеля 10 притискних гвинтів 9. Осьове переміщення вала висівного апарату 1 (фіг. 7 і 8) здійснюється за допомогою спеціального механізму, змонтованому на кронштейні 2 з протилежного боку від приводу. Цей механізм включає направляючий кронштейн 3, до продовгуватих отворів якого болтами 4 прикріплений Гподібний кронштейн-фіксатор 5, що має гвинтовий отвір, завдяки чому може пересуватися в осьовому напрямку при обертанні регулювального гвинта 6 за допомогою рукоятки 7. Вертикальна стінка кронштейна-фіксатора 5 своєю проріззю вільно входить в кільцеву проточку S вала висівного апарату 1 і при переміщенні відповідно пересуває і вал. Осьове положення вала висівного апарату 1 5 утримується кронштейном-фіксатором 5, який закріплюється на направляючому кронштейні 3 болтами 4. Посадка вала 1 у сферичному підшипнику 8, що розташований в корпусі з кришкою 9 і приєднаний до кронштейна 2 болтами 10, повинна мати зазор для забезпечення його пересування. Перед пересуванням вала висівного апарату з боку приводу (див. фіг. 4 і 5) треба відкрутити притискні болти 9 щоб забезпечити одночасне просування консолі вала 8 через втулку поворотного важеля 10. Після встановлення потрібного поло 49836 6 ження вала висівного апарату 8, поворотний важіль 10 знову фіксується на його консолі болтами 9. Висівний апарат зображено: на фіг. 1 і 2 - подовжньо-вертикальний перетин в зоні висіву для двох варіантів висівних котушок; на фіг. 3 - вид з заду; на фіг. 4 - вид згори, на фіг. 5 - вид на привід з боку; на фіг. 6 - від на привід згори; на фіг. 7 - від на механізм пересування вала висівного апарату з боку; на фіг. 8 - від на механізм пересування вала висівного апарату згори. 7 49836 8 9 49836 10 11 Комп’ютерна верстка Д. Шеверун 49836 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
