Снайперська гвинтівка

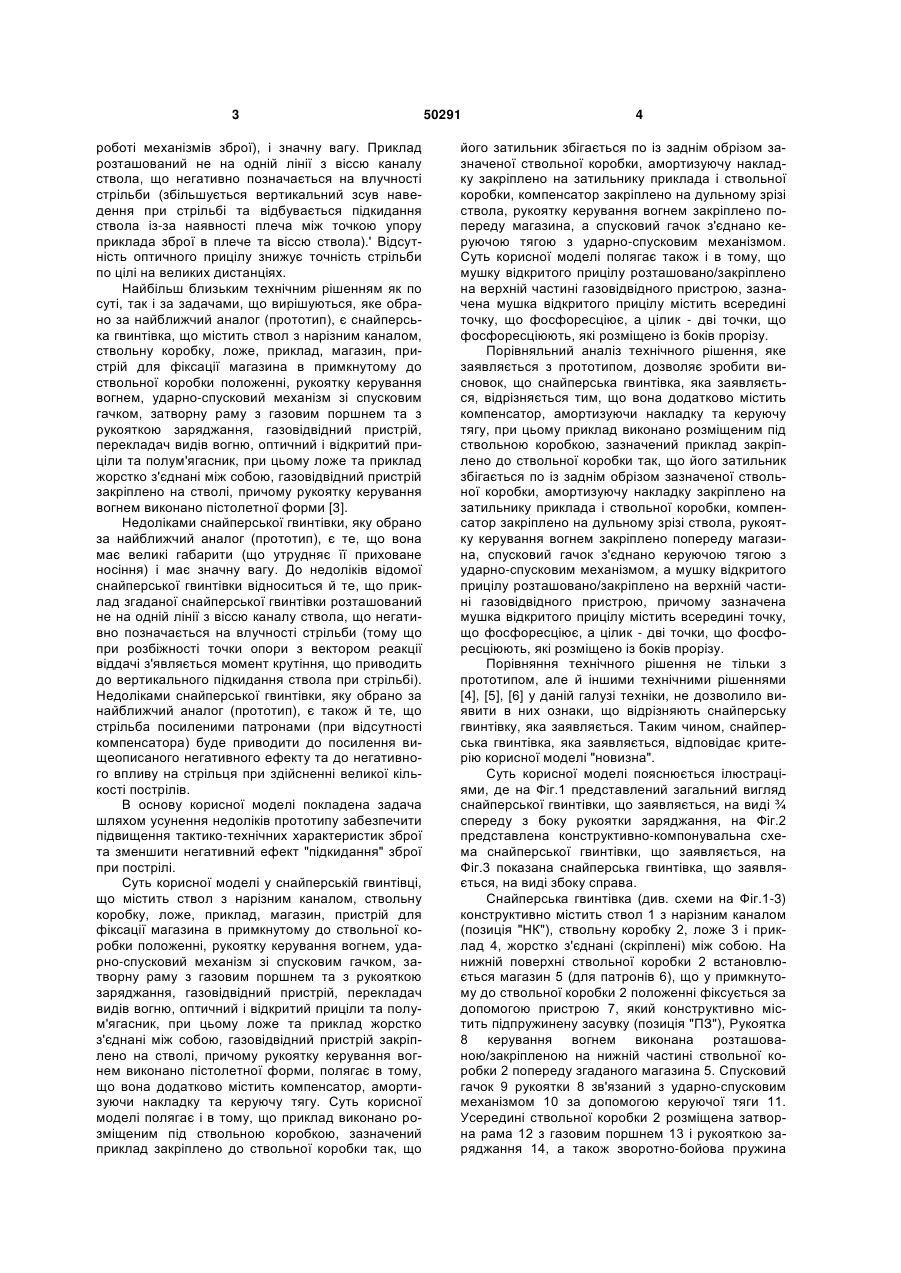

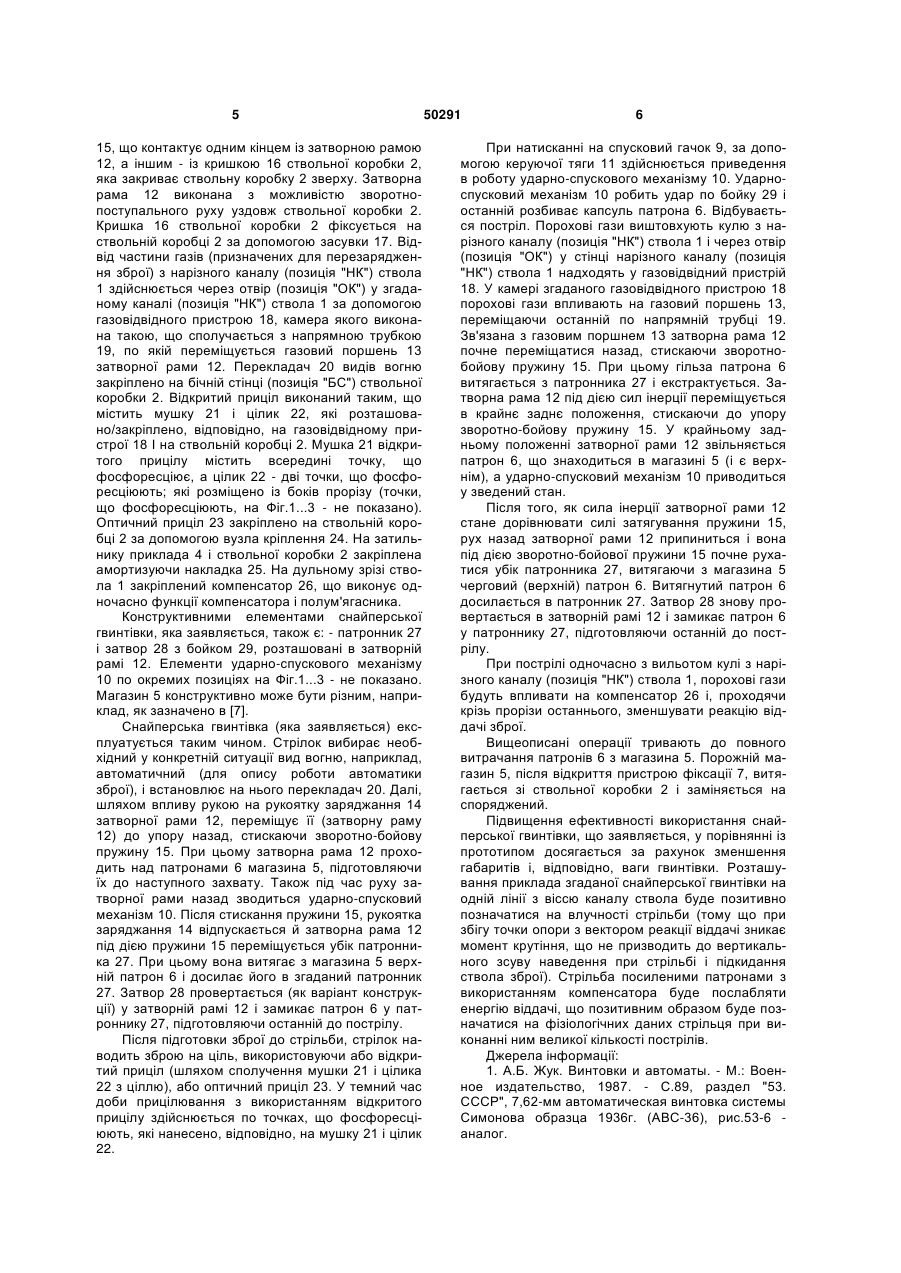

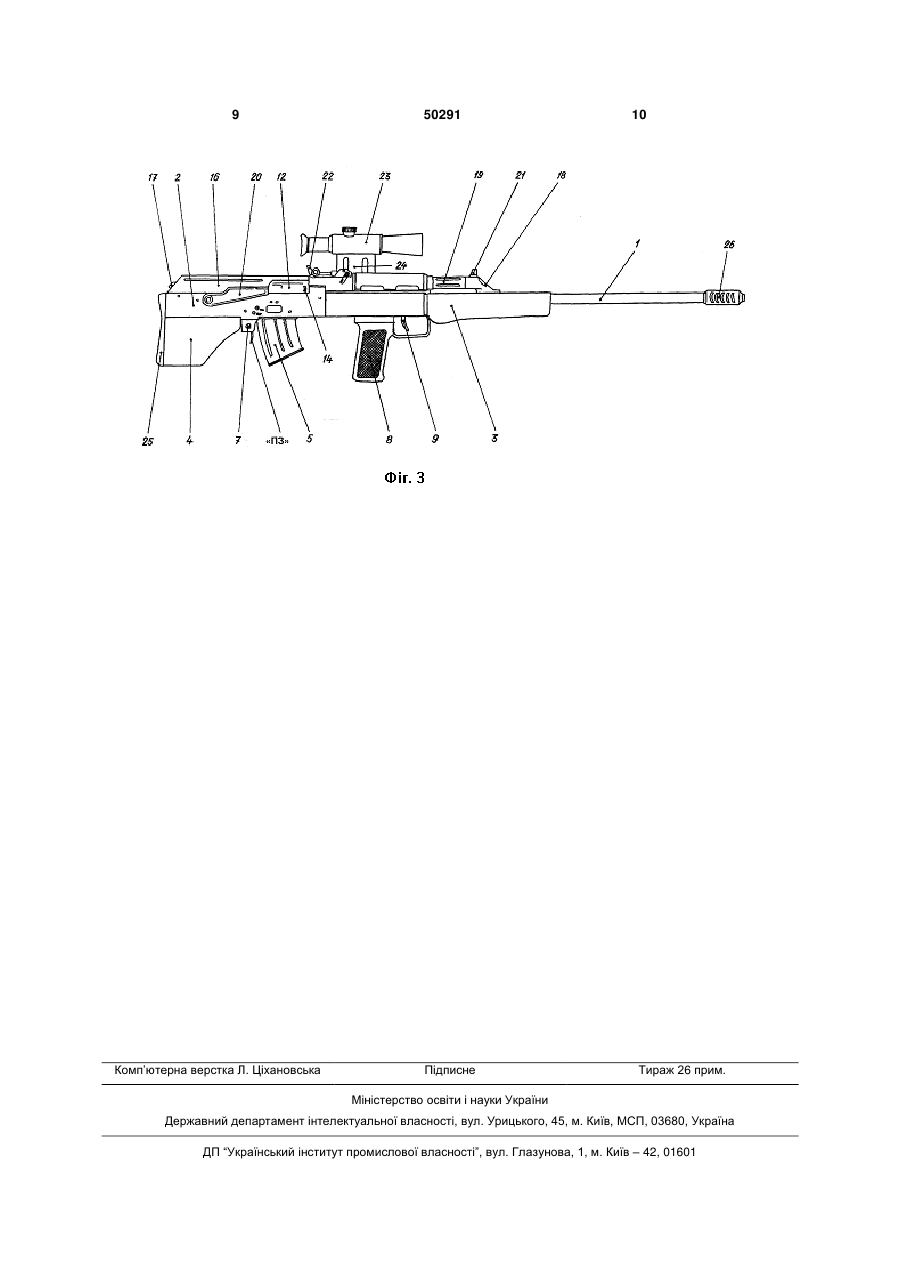

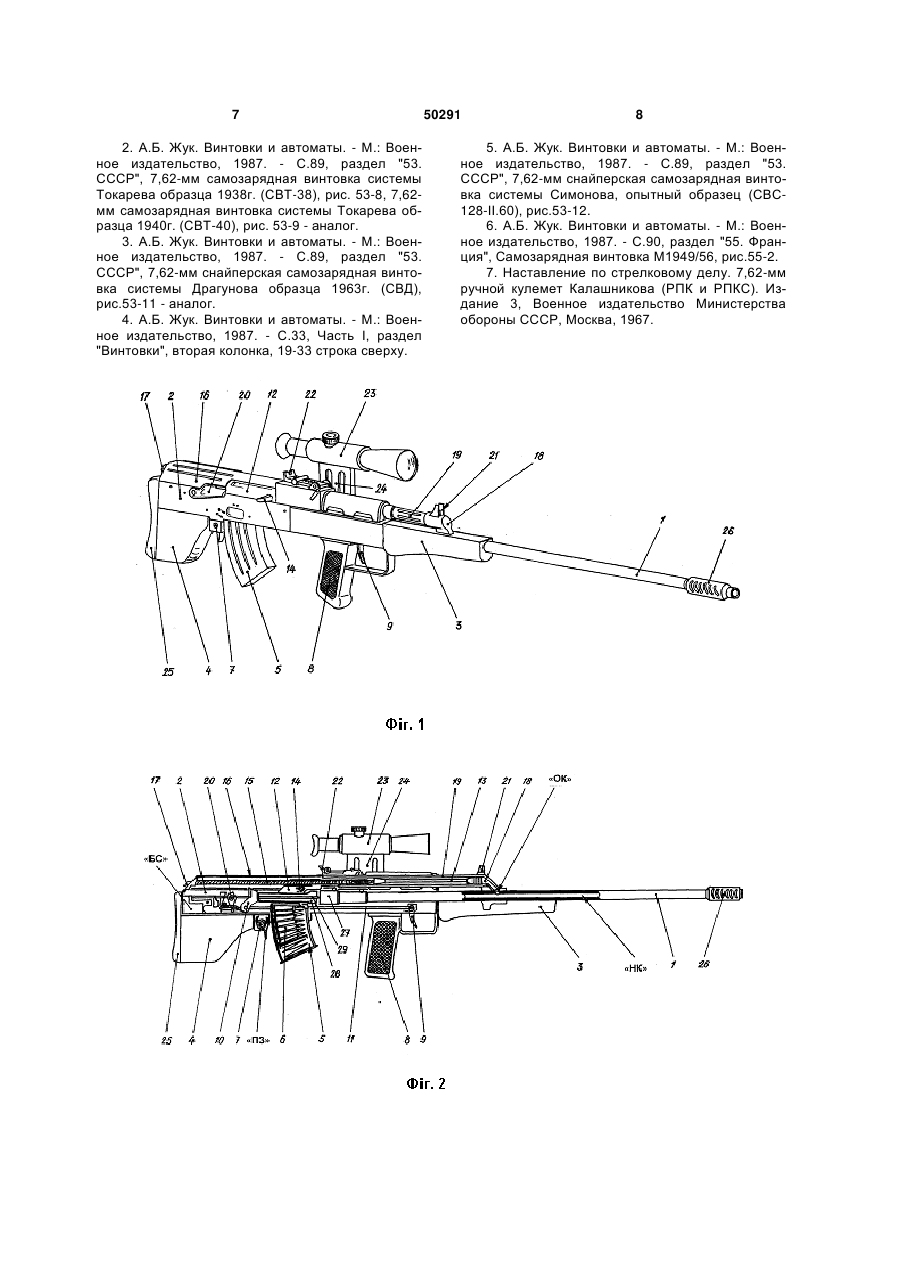

Снайперська гвинтівка, що містить ствол з нарізним каналом, ствольну коробку, ложе, приклад, магазин, пристрій для фіксації магазина в примкнутому до ствольної коробки положенні, рукоятку керування вогнем, ударно-спусковий меха U 2 (19) 1 3 роботі механізмів зброї), і значну вагу. Приклад розташований не на одній лінії з віссю каналу ствола, що негативно позначається на влучності стрільби (збільшується вертикальний зсув наведення при стрільбі та відбувається підкидання ствола із-за наявності плеча між точкою упору приклада зброї в плече та віссю ствола).' Відсутність оптичного прицілу знижує точність стрільби по цілі на великих дистанціях. Найбільш близьким технічним рішенням як по суті, так і за задачами, що вирішуються, яке обрано за найближчий аналог (прототип), є снайперська гвинтівка, що містить ствол з нарізним каналом, ствольну коробку, ложе, приклад, магазин, пристрій для фіксації магазина в примкнутому до ствольної коробки положенні, рукоятку керування вогнем, ударно-спусковий механізм зі спусковим гачком, затворну раму з газовим поршнем та з рукояткою заряджання, газовідвідний пристрій, перекладач видів вогню, оптичний і відкритий приціли та полум'ягасник, при цьому ложе та приклад жорстко з'єднані між собою, газовідвідний пристрій закріплено на стволі, причому рукоятку керування вогнем виконано пістолетної форми [3]. Недоліками снайперської гвинтівки, яку обрано за найближчий аналог (прототип), є те, що вона має великі габарити (що утрудняє її приховане носіння) і має значну вагу. До недоліків відомої снайперської гвинтівки відноситься й те, що приклад згаданої снайперської гвинтівки розташований не на одній лінії з віссю каналу ствола, що негативно позначається на влучності стрільби (тому що при розбіжності точки опори з вектором реакції віддачі з'являється момент крутіння, що приводить до вертикального підкидання ствола при стрільбі). Недоліками снайперської гвинтівки, яку обрано за найближчий аналог (прототип), є також й те, що стрільба посиленими патронами (при відсутності компенсатора) буде приводити до посилення вищеописаного негативного ефекту та до негативного впливу на стрільця при здійсненні великої кількості пострілів. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик зброї та зменшити негативний ефект "підкидання" зброї при пострілі. Суть корисної моделі у снайперській гвинтівці, що містить ствол з нарізним каналом, ствольну коробку, ложе, приклад, магазин, пристрій для фіксації магазина в примкнутому до ствольної коробки положенні, рукоятку керування вогнем, ударно-спусковий механізм зі спусковим гачком, затворну раму з газовим поршнем та з рукояткою заряджання, газовідвідний пристрій, перекладач видів вогню, оптичний і відкритий приціли та полум'ягасник, при цьому ложе та приклад жорстко з'єднані між собою, газовідвідний пристрій закріплено на стволі, причому рукоятку керування вогнем виконано пістолетної форми, полягає в тому, що вона додатково містить компенсатор, амортизуючи накладку та керуючу тягу. Суть корисної моделі полягає і в тому, що приклад виконано розміщеним під ствольною коробкою, зазначений приклад закріплено до ствольної коробки так, що 50291 4 його затильник збігається по із заднім обрізом зазначеної ствольної коробки, амортизуючу накладку закріплено на затильнику приклада і ствольної коробки, компенсатор закріплено на дульному зрізі ствола, рукоятку керування вогнем закріплено попереду магазина, а спусковий гачок з'єднано керуючою тягою з ударно-спусковим механізмом. Суть корисної моделі полягає також і в тому, що мушку відкритого прицілу розташовано/закріплено на верхній частині газовідвідного пристрою, зазначена мушка відкритого прицілу містить всередині точку, що фосфоресціює, а цілик - дві точки, що фосфоресціюють, які розміщено із боків прорізу. Порівняльний аналіз технічного рішення, яке заявляється з прототипом, дозволяє зробити висновок, що снайперська гвинтівка, яка заявляється, відрізняється тим, що вона додатково містить компенсатор, амортизуючи накладку та керуючу тягу, при цьому приклад виконано розміщеним під ствольною коробкою, зазначений приклад закріплено до ствольної коробки так, що його затильник збігається по із заднім обрізом зазначеної ствольної коробки, амортизуючу накладку закріплено на затильнику приклада і ствольної коробки, компенсатор закріплено на дульному зрізі ствола, рукоятку керування вогнем закріплено попереду магазина, спусковий гачок з'єднано керуючою тягою з ударно-спусковим механізмом, а мушку відкритого прицілу розташовано/закріплено на верхній частині газовідвідного пристрою, причому зазначена мушка відкритого прицілу містить всередині точку, що фосфоресціює, а цілик - дві точки, що фосфоресціюють, які розміщено із боків прорізу. Порівняння технічного рішення не тільки з прототипом, але й іншими технічними рішеннями [4], [5], [6] у даній галузі техніки, не дозволило виявити в них ознаки, що відрізняють снайперську гвинтівку, яка заявляється. Таким чином, снайперська гвинтівка, яка заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 представлений загальний вигляд снайперської гвинтівки, що заявляється, на виді ¾ спереду з боку рукоятки заряджання, на Фіг.2 представлена конструктивно-компонувальна схема снайперської гвинтівки, що заявляється, на Фіг.3 показана снайперська гвинтівка, що заявляється, на виді збоку справа. Снайперська гвинтівка (див. схеми на Фіг.1-3) конструктивно містить ствол 1 з нарізним каналом (позиція "НК"), ствольну коробку 2, ложе 3 і приклад 4, жорстко з'єднані (скріплені) між собою. На нижній поверхні ствольної коробки 2 встановлюється магазин 5 (для патронів 6), що у примкнутому до ствольної коробки 2 положенні фіксується за допомогою пристрою 7, який конструктивно містить підпружинену засувку (позиція "ПЗ"), Рукоятка 8 керування вогнем виконана розташованою/закріпленою на нижній частині ствольної коробки 2 попереду згаданого магазина 5. Спусковий гачок 9 рукоятки 8 зв'язаний з ударно-спусковим механізмом 10 за допомогою керуючої тяги 11. Усередині ствольної коробки 2 розміщена затворна рама 12 з газовим поршнем 13 і рукояткою заряджання 14, а також зворотно-бойова пружина 5 15, що контактує одним кінцем із затворною рамою 12, а іншим - із кришкою 16 ствольної коробки 2, яка закриває ствольну коробку 2 зверху. Затворна рама 12 виконана з можливістю зворотнопоступального руху уздовж ствольної коробки 2. Кришка 16 ствольної коробки 2 фіксується на ствольній коробці 2 за допомогою засувки 17. Відвід частини газів (призначених для перезарядження зброї) з нарізного каналу (позиція "НК") ствола 1 здійснюється через отвір (позиція "ОК") у згаданому каналі (позиція "НК") ствола 1 за допомогою газовідвідного пристрою 18, камера якого виконана такою, що сполучається з напрямною трубкою 19, по якій переміщується газовий поршень 13 затворної рами 12. Перекладач 20 видів вогню закріплено на бічній стінці (позиція "БС") ствольної коробки 2. Відкритий приціл виконаний таким, що містить мушку 21 і цілик 22, які розташовано/закріплено, відповідно, на газовідвідному пристрої 18 І на ствольній коробці 2. Мушка 21 відкритого прицілу містить всередині точку, що фосфоресціює, а цілик 22 - дві точки, що фосфоресціюють; які розміщено із боків прорізу (точки, що фосфоресціюють, на Фіг.1...3 - не показано). Оптичний приціл 23 закріплено на ствольній коробці 2 за допомогою вузла кріплення 24. На затильнику приклада 4 і ствольної коробки 2 закріплена амортизуючи накладка 25. На дульному зрізі ствола 1 закріплений компенсатор 26, що виконує одночасно функції компенсатора і полум'ягасника. Конструктивними елементами снайперської гвинтівки, яка заявляється, також є: - патронник 27 і затвор 28 з бойком 29, розташовані в затворній рамі 12. Елементи ударно-спускового механізму 10 по окремих позиціях на Фіг.1...3 - не показано. Магазин 5 конструктивно може бути різним, наприклад, як зазначено в [7]. Снайперська гвинтівка (яка заявляється) експлуатується таким чином. Стрілок вибирає необхідний у конкретній ситуації вид вогню, наприклад, автоматичний (для опису роботи автоматики зброї), і встановлює на нього перекладач 20. Далі, шляхом впливу рукою на рукоятку заряджання 14 затворної рами 12, переміщує її (затворну раму 12) до упору назад, стискаючи зворотно-бойову пружину 15. При цьому затворна рама 12 проходить над патронами 6 магазина 5, підготовляючи їх до наступного захвату. Також під час руху затворної рами назад зводиться ударно-спусковий механізм 10. Після стискання пружини 15, рукоятка заряджання 14 відпускається й затворна рама 12 під дією пружини 15 переміщується убік патронника 27. При цьому вона витягає з магазина 5 верхній патрон 6 і досилає його в згаданий патронник 27. Затвор 28 провертається (як варіант конструкції) у затворній рамі 12 і замикає патрон 6 у патроннику 27, підготовляючи останній до пострілу. Після підготовки зброї до стрільби, стрілок наводить зброю на ціль, використовуючи або відкритий приціл (шляхом сполучення мушки 21 і цілика 22 з ціллю), або оптичний приціл 23. У темний час доби прицілювання з використанням відкритого прицілу здійснюється по точках, що фосфоресціюють, які нанесено, відповідно, на мушку 21 і цілик 22. 50291 6 При натисканні на спусковий гачок 9, за допомогою керуючої тяги 11 здійснюється приведення в роботу ударно-спускового механізму 10. Ударноспусковий механізм 10 робить удар по бойку 29 і останній розбиває капсуль патрона 6. Відбувається постріл. Порохові гази виштовхують кулю з нарізного каналу (позиція "НК") ствола 1 і через отвір (позиція "ОК") у стінці нарізного каналу (позиція "НК") ствола 1 надходять у газовідвідний пристрій 18. У камері згаданого газовідвідного пристрою 18 порохові гази впливають на газовий поршень 13, переміщаючи останній по напрямній трубці 19. Зв'язана з газовим поршнем 13 затворна рама 12 почне переміщатися назад, стискаючи зворотнобойову пружину 15. При цьому гільза патрона 6 витягається з патронника 27 і екстрактується. Затворна рама 12 під дією сил інерції переміщується в крайнє заднє положення, стискаючи до упору зворотно-бойову пружину 15. У крайньому задньому положенні затворної рами 12 звільняється патрон 6, що знаходиться в магазині 5 (і є верхнім), а ударно-спусковий механізм 10 приводиться у зведений стан. Після того, як сила інерції затворної рами 12 стане дорівнювати силі затягування пружини 15, рух назад затворної рами 12 припиниться і вона під дією зворотно-бойової пружини 15 почне рухатися убік патронника 27, витягаючи з магазина 5 черговий (верхній) патрон 6. Витягнутий патрон 6 досилається в патронник 27. Затвор 28 знову провертається в затворній рамі 12 і замикає патрон 6 у патроннику 27, підготовляючи останній до пострілу. При пострілі одночасно з вильотом кулі з нарізного каналу (позиція "НК") ствола 1, порохові гази будуть впливати на компенсатор 26 і, проходячи крізь прорізи останнього, зменшувати реакцію віддачі зброї. Вищеописані операції тривають до повного витрачання патронів 6 з магазина 5. Порожній магазин 5, після відкриття пристрою фіксації 7, витягається зі ствольної коробки 2 і заміняється на споряджений. Підвищення ефективності використання снайперської гвинтівки, що заявляється, у порівнянні із прототипом досягається за рахунок зменшення габаритів і, відповідно, ваги гвинтівки. Розташування приклада згаданої снайперської гвинтівки на одній лінії з віссю каналу ствола буде позитивно позначатися на влучності стрільби (тому що при збігу точки опори з вектором реакції віддачі зникає момент крутіння, що не призводить до вертикального зсуву наведення при стрільбі і підкидання ствола зброї). Стрільба посиленими патронами з використанням компенсатора буде послабляти енергію віддачі, що позитивним образом буде позначатися на фізіологічних даних стрільця при виконанні ним великої кількості пострілів. Джерела інформації: 1. А.Б. Жук. Винтовки и автоматы. - М.: Военное издательство, 1987. - С.89, раздел "53. СССР", 7,62-мм автоматическая винтовка системы Симонова образца 1936г. (АВС-36), рис.53-6 аналог. 7 2. А.Б. Жук. Винтовки и автоматы. - М.: Военное издательство, 1987. - С.89, раздел "53. СССР", 7,62-мм самозарядная винтовка системы Токарева образца 1938г. (СВТ-38), рис. 53-8, 7,62мм самозарядная винтовка системы Токарева образца 1940г. (СВТ-40), рис. 53-9 - аналог. 3. А.Б. Жук. Винтовки и автоматы. - М.: Военное издательство, 1987. - С.89, раздел "53. СССР", 7,62-мм снайперская самозарядная винтовка системы Драгунова образца 1963г. (СВД), рис.53-11 - аналог. 4. А.Б. Жук. Винтовки и автоматы. - М.: Военное издательство, 1987. - С.33, Часть I, раздел "Винтовки", вторая колонка, 19-33 строка сверху. 50291 8 5. А.Б. Жук. Винтовки и автоматы. - М.: Военное издательство, 1987. - С.89, раздел "53. СССР", 7,62-мм снайперская самозарядная винтовка системы Симонова, опытный образец (CBC128-II.60), рис.53-12. 6. А.Б. Жук. Винтовки и автоматы. - М.: Военное издательство, 1987. - С.90, раздел "55. Франция", Самозарядная винтовка М1949/56, рис.55-2. 7. Наставление по стрелковому делу. 7,62-мм ручной кулемет Калашникова (РПК и РПКС). Издание 3, Военное издательство Министерства обороны СССР, Москва, 1967. 9 Комп’ютерна верстка Л. Ціхановська 50291 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
