Мобільний комплекс для проведення караоке

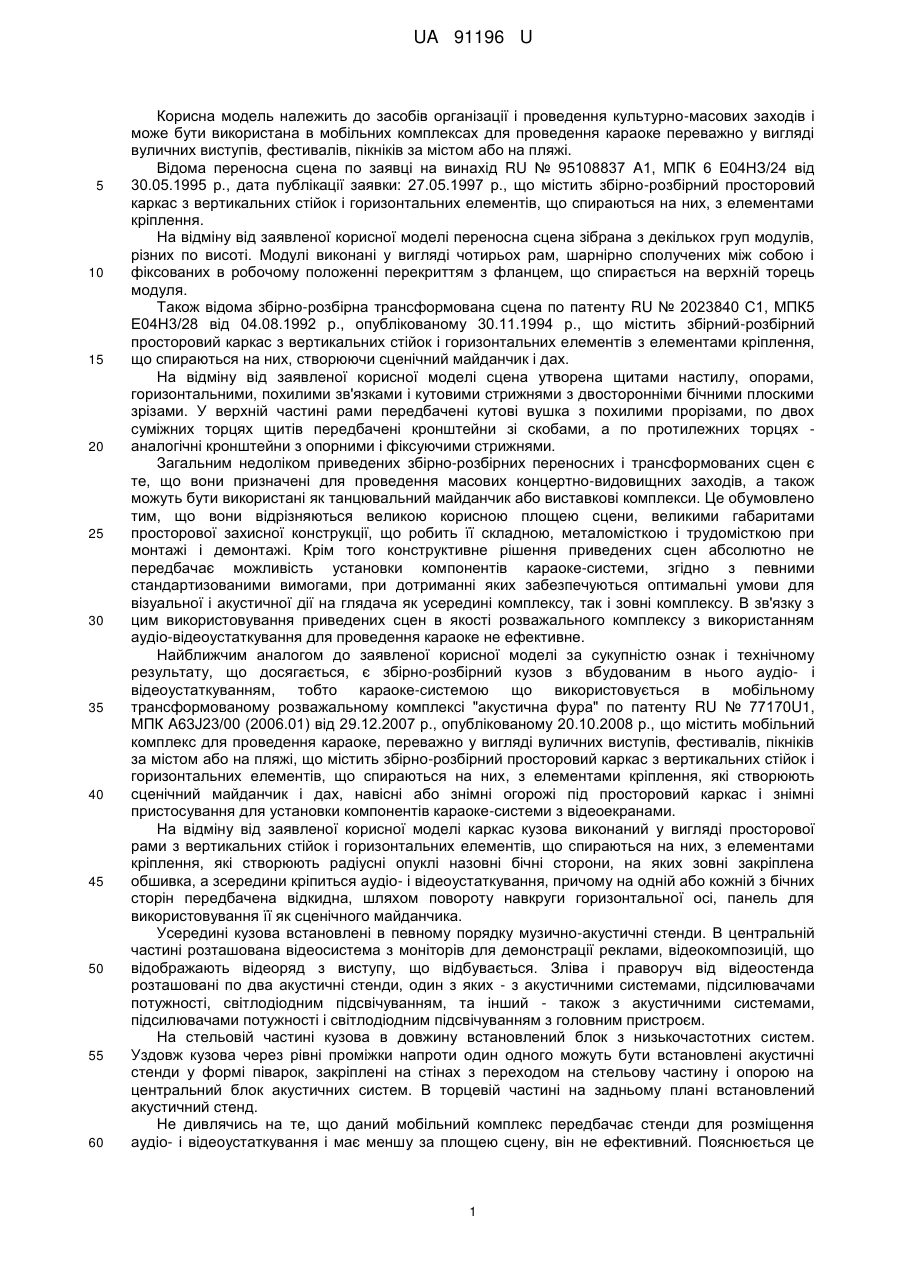

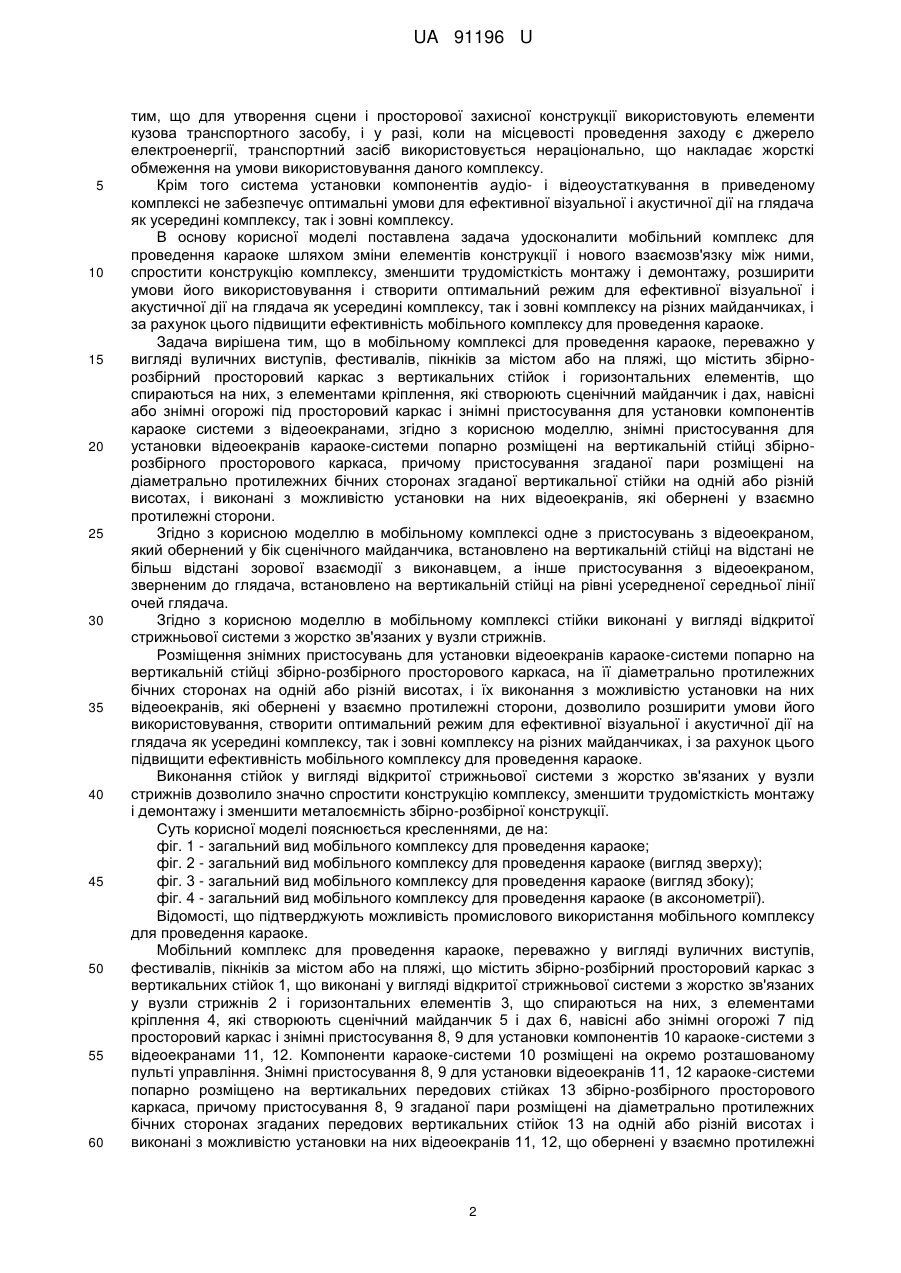

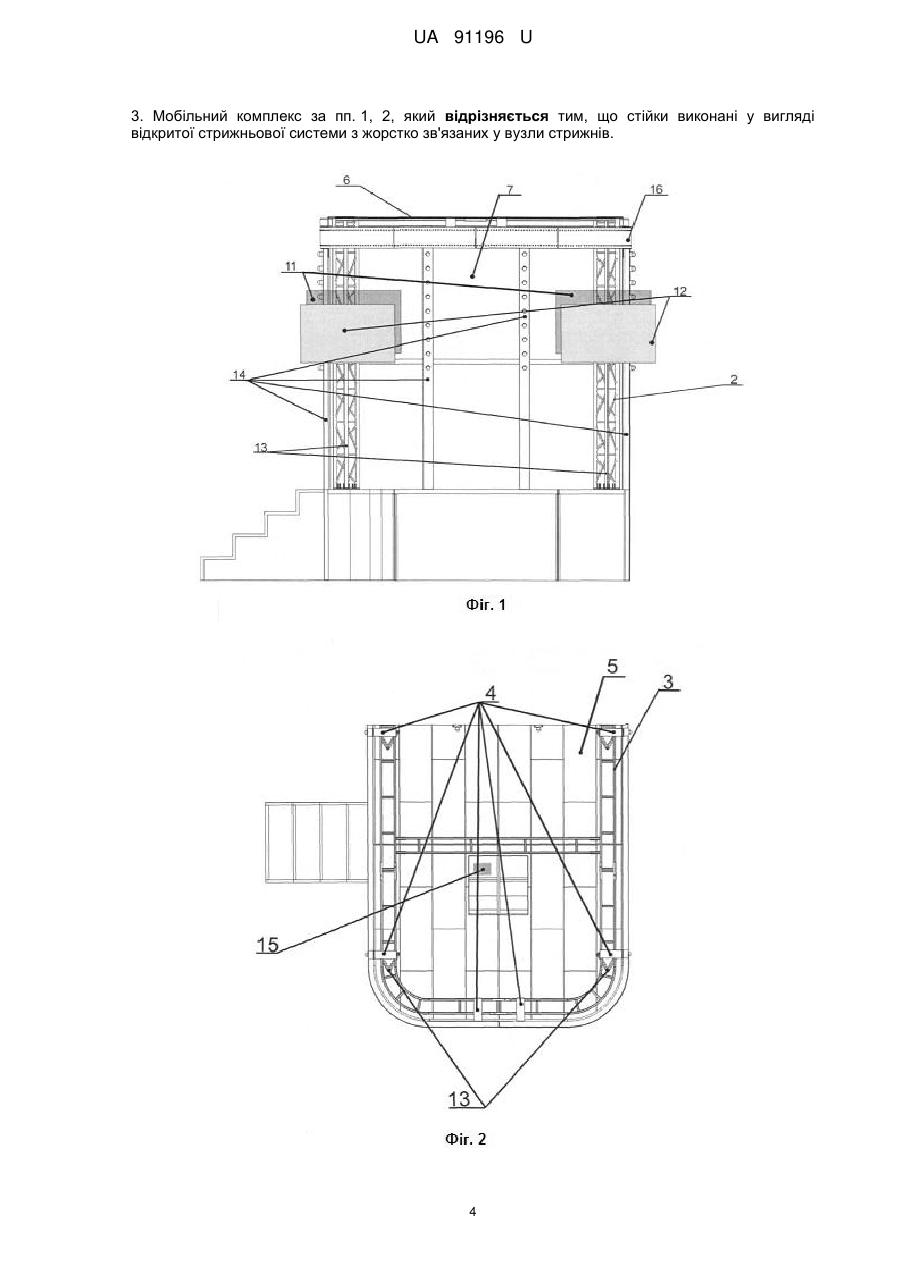

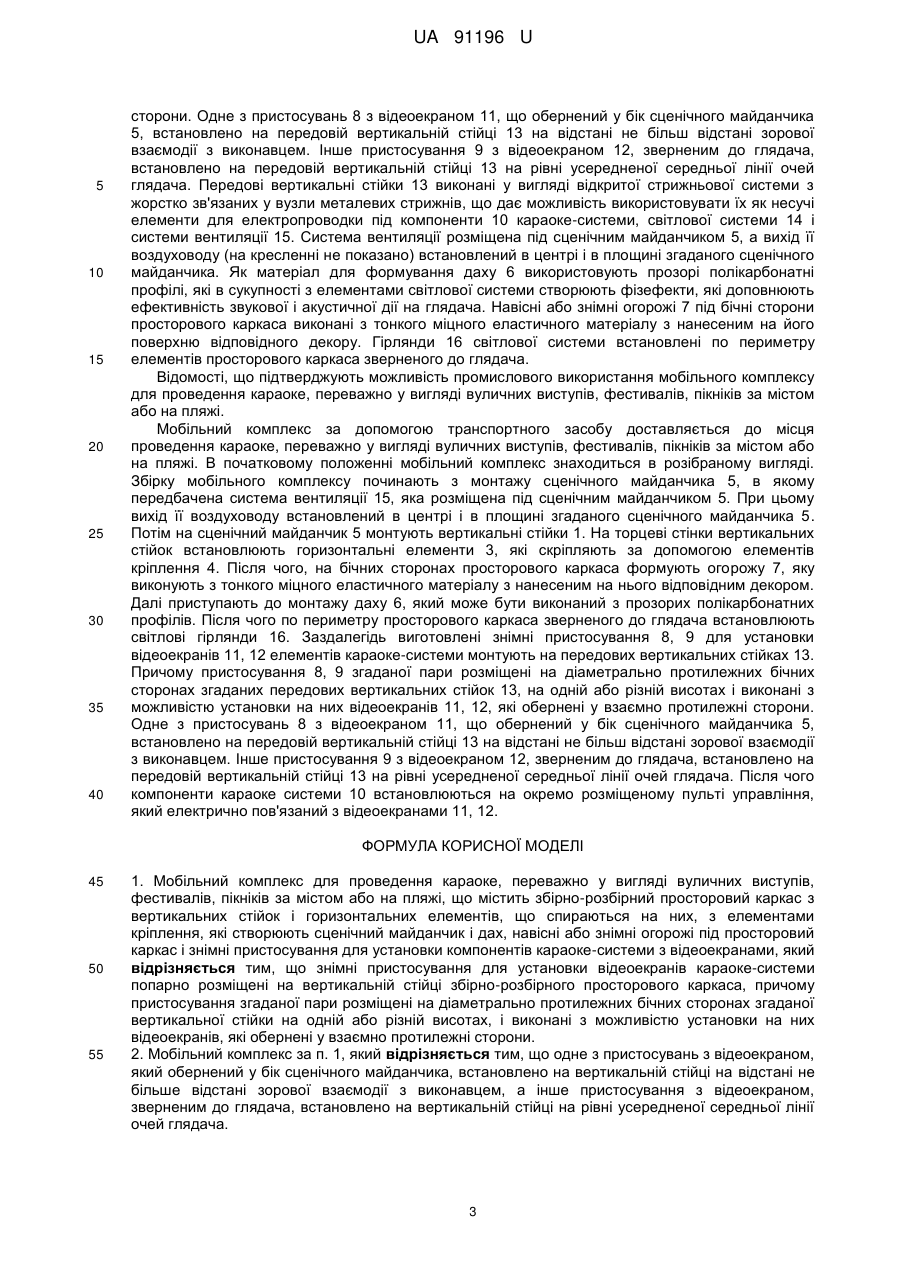

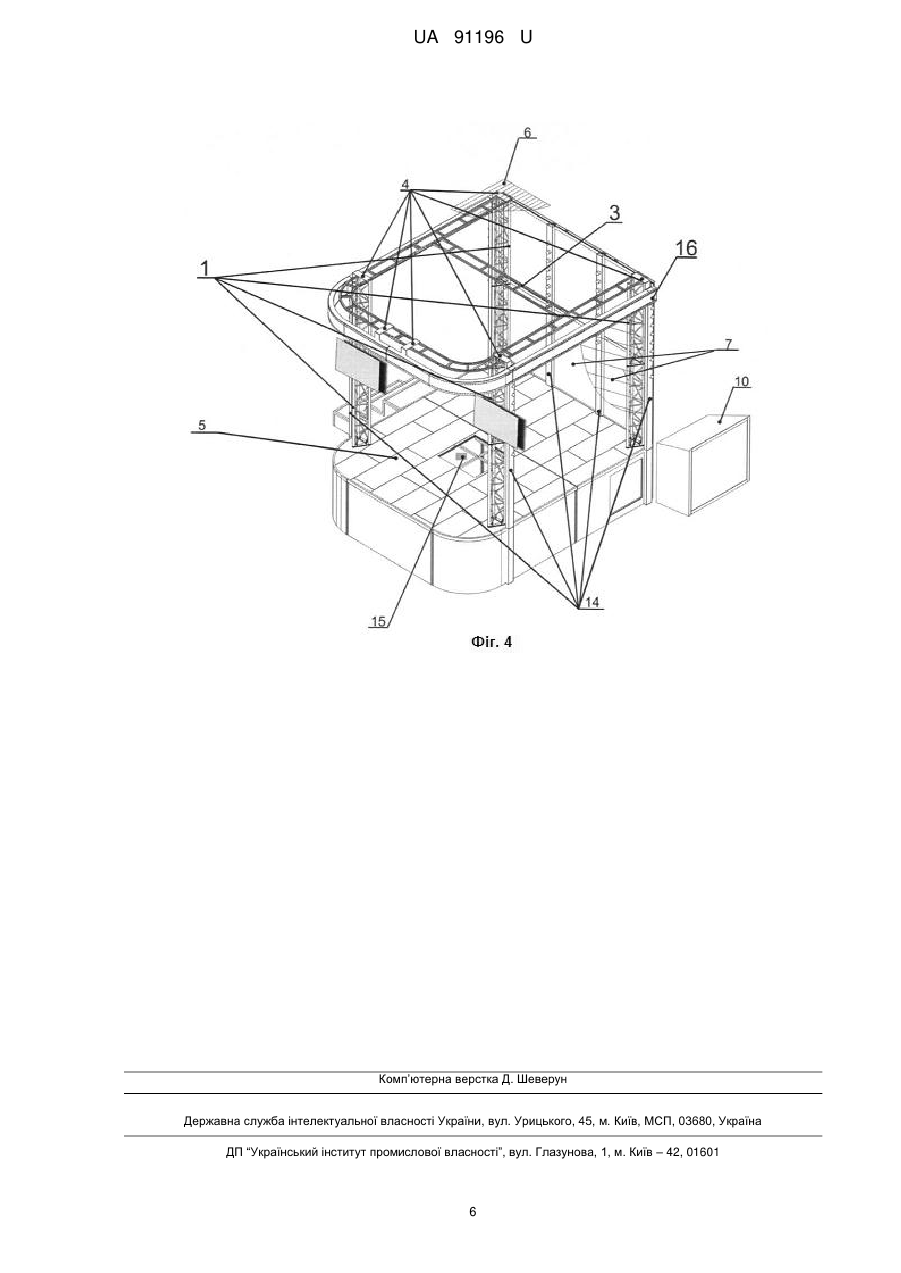

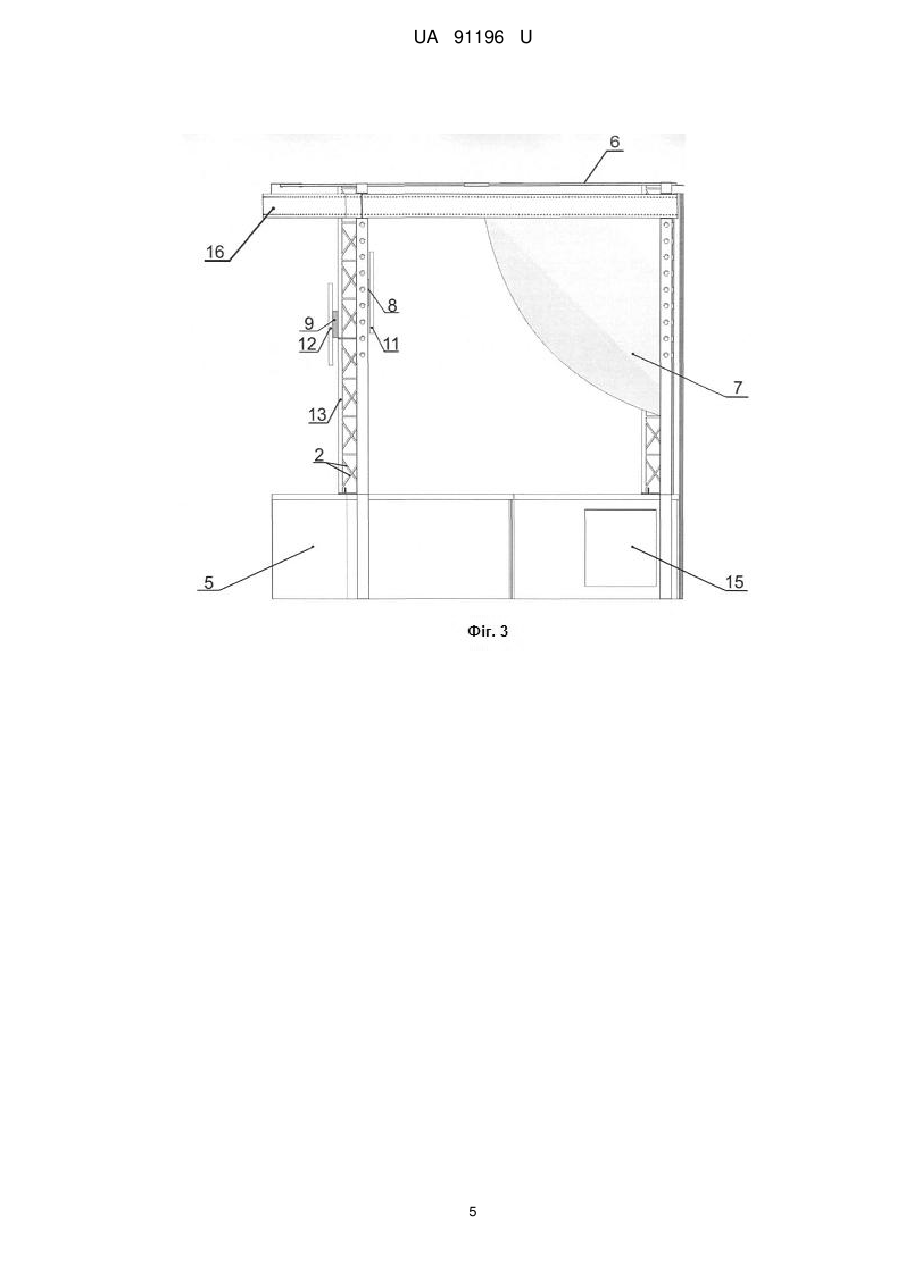

Реферат: Мобільний комплекс для проведення караоке, переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі, що містить збірно-розбірний просторовий каркас з вертикальних стійок і горизонтальних елементів, що спираються на них, з елементами кріплення, які створюють сценічний майданчик і дах, навісні або знімні огорожі під просторовий каркас і знімні пристосування для установки компонентів караоке-системи з відеоекранами, причому знімні пристосування для установки відеоекранів караоке-системи попарно розміщені на вертикальній стійці збірно-розбірного просторового каркаса, причому пристосування згаданої пари розміщені на діаметрально протилежних бічних сторонах згаданої вертикальної стійки на одній або різній висотах, і виконані з можливістю установки на них відеоекранів, які обернені у взаємно протилежні сторони. UA 91196 U (12) UA 91196 U UA 91196 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів організації і проведення культурно-масових заходів і може бути використана в мобільних комплексах для проведення караоке переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі. Відома переносна сцена по заявці на винахід RU № 95108837 A1, МПК 6 Е04НЗ/24 від 30.05.1995 р., дата публікації заявки: 27.05.1997 р., що містить збірно-розбірний просторовий каркас з вертикальних стійок і горизонтальних елементів, що спираються на них, з елементами кріплення. На відміну від заявленої корисної моделі переносна сцена зібрана з декількох груп модулів, різних по висоті. Модулі виконані у вигляді чотирьох рам, шарнірно сполучених між собою і фіксованих в робочому положенні перекриттям з фланцем, що спирається на верхній торець модуля. Також відома збірно-розбірна трансформована сцена по патенту RU № 2023840 С1, МПК5 Е04Н3/28 від 04.08.1992 р., опублікованому 30.11.1994 р., що містить збірний-розбірний просторовий каркас з вертикальних стійок і горизонтальних елементів з елементами кріплення, що спираються на них, створюючи сценічний майданчик і дах. На відміну від заявленої корисної моделі сцена утворена щитами настилу, опорами, горизонтальними, похилими зв'язками і кутовими стрижнями з двосторонніми бічними плоскими зрізами. У верхній частині рами передбачені кутові вушка з похилими прорізами, по двох суміжних торцях щитів передбачені кронштейни зі скобами, а по протилежних торцях аналогічні кронштейни з опорними і фіксуючими стрижнями. Загальним недоліком приведених збірно-розбірних переносних і трансформованих сцен є те, що вони призначені для проведення масових концертно-видовищних заходів, а також можуть бути використані як танцювальний майданчик або виставкові комплекси. Це обумовлено тим, що вони відрізняються великою корисною площею сцени, великими габаритами просторової захисної конструкції, що робить її складною, металомісткою і трудомісткою при монтажі і демонтажі. Крім того конструктивне рішення приведених сцен абсолютно не передбачає можливість установки компонентів караоке-системи, згідно з певними стандартизованими вимогами, при дотриманні яких забезпечуються оптимальні умови для візуальної і акустичної дії на глядача як усередині комплексу, так і зовні комплексу. В зв'язку з цим використовування приведених сцен в якості розважального комплексу з використанням аудіо-відеоустаткування для проведення караоке не ефективне. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і технічному результату, що досягається, є збірно-розбірний кузов з вбудованим в нього аудіо- і відеоустаткуванням, тобто караоке-системою що використовується в мобільному трансформованому розважальному комплексі "акустична фура" по патенту RU № 77170U1, МПК A63J23/00 (2006.01) від 29.12.2007 р., опублікованому 20.10.2008 р., що містить мобільний комплекс для проведення караоке, переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі, що містить збірно-розбірний просторовий каркас з вертикальних стійок і горизонтальних елементів, що спираються на них, з елементами кріплення, які створюють сценічний майданчик і дах, навісні або знімні огорожі під просторовий каркас і знімні пристосування для установки компонентів караоке-системи з відеоекранами. На відміну від заявленої корисної моделі каркас кузова виконаний у вигляді просторової рами з вертикальних стійок і горизонтальних елементів, що спираються на них, з елементами кріплення, які створюють радіусні опуклі назовні бічні сторони, на яких зовні закріплена обшивка, а зсередини кріпиться аудіо-і відеоустаткування, причому на одній або кожній з бічних сторін передбачена відкидна, шляхом повороту навкруги горизонтальної осі, панель для використовування її як сценічного майданчика. Усередині кузова встановлені в певному порядку музично-акустичні стенди. В центральній частині розташована відеосистема з моніторів для демонстрації реклами, відеокомпозицій, що відображають відеоряд з виступу, що відбувається. Зліва і праворуч від відеостенда розташовані по два акустичні стенди, один з яких - з акустичними системами, підсилювачами потужності, світлодіодним підсвічуванням, та інший - також з акустичними системами, підсилювачами потужності і світлодіодним підсвічуванням з головним пристроєм. На стельовій частині кузова в довжину встановлений блок з низькочастотних систем. Уздовж кузова через рівні проміжки напроти один одного можуть бути встановлені акустичні стенди у формі піварок, закріплені на стінах з переходом на стельову частину і опорою на центральний блок акустичних систем. В торцевій частині на задньому плані встановлений акустичний стенд. Не дивлячись на те, що даний мобільний комплекс передбачає стенди для розміщення аудіо- і відеоустаткування і має меншу за площею сцену, він не ефективний. Пояснюється це 1 UA 91196 U 5 10 15 20 25 30 35 40 45 50 55 60 тим, що для утворення сцени і просторової захисної конструкції використовують елементи кузова транспортного засобу, і у разі, коли на місцевості проведення заходу є джерело електроенергії, транспортний засіб використовується нераціонально, що накладає жорсткі обмеження на умови використовування даного комплексу. Крім того система установки компонентів аудіо- і відеоустаткування в приведеному комплексі не забезпечує оптимальні умови для ефективної візуальної і акустичної дії на глядача як усередині комплексу, так і зовні комплексу. В основу корисної моделі поставлена задача удосконалити мобільний комплекс для проведення караоке шляхом зміни елементів конструкції і нового взаємозв'язку між ними, спростити конструкцію комплексу, зменшити трудомісткість монтажу і демонтажу, розширити умови його використовування і створити оптимальний режим для ефективної візуальної і акустичної дії на глядача як усередині комплексу, так і зовні комплексу на різних майданчиках, і за рахунок цього підвищити ефективність мобільного комплексу для проведення караоке. Задача вирішена тим, що в мобільному комплексі для проведення караоке, переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі, що містить збірнорозбірний просторовий каркас з вертикальних стійок і горизонтальних елементів, що спираються на них, з елементами кріплення, які створюють сценічний майданчик і дах, навісні або знімні огорожі під просторовий каркас і знімні пристосування для установки компонентів караоке системи з відеоекранами, згідно з корисною моделлю, знімні пристосування для установки відеоекранів караоке-системи попарно розміщені на вертикальній стійці збірнорозбірного просторового каркаса, причому пристосування згаданої пари розміщені на діаметрально протилежних бічних сторонах згаданої вертикальної стійки на одній або різній висотах, і виконані з можливістю установки на них відеоекранів, які обернені у взаємно протилежні сторони. Згідно з корисною моделлю в мобільному комплексі одне з пристосувань з відеоекраном, який обернений у бік сценічного майданчика, встановлено на вертикальній стійці на відстані не більш відстані зорової взаємодії з виконавцем, а інше пристосування з відеоекраном, зверненим до глядача, встановлено на вертикальній стійці на рівні усередненої середньої лінії очей глядача. Згідно з корисною моделлю в мобільному комплексі стійки виконані у вигляді відкритої стрижньової системи з жорстко зв'язаних у вузли стрижнів. Розміщення знімних пристосувань для установки відеоекранів караоке-системи попарно на вертикальній стійці збірно-розбірного просторового каркаса, на її діаметрально протилежних бічних сторонах на одній або різній висотах, і їх виконання з можливістю установки на них відеоекранів, які обернені у взаємно протилежні сторони, дозволило розширити умови його використовування, створити оптимальний режим для ефективної візуальної і акустичної дії на глядача як усередині комплексу, так і зовні комплексу на різних майданчиках, і за рахунок цього підвищити ефективність мобільного комплексу для проведення караоке. Виконання стійок у вигляді відкритої стрижньової системи з жорстко зв'язаних у вузли стрижнів дозволило значно спростити конструкцію комплексу, зменшити трудомісткість монтажу і демонтажу і зменшити металоємність збірно-розбірної конструкції. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид мобільного комплексу для проведення караоке; фіг. 2 - загальний вид мобільного комплексу для проведення караоке (вигляд зверху); фіг. 3 - загальний вид мобільного комплексу для проведення караоке (вигляд збоку); фіг. 4 - загальний вид мобільного комплексу для проведення караоке (в аксонометрії). Відомості, що підтверджують можливість промислового використання мобільного комплексу для проведення караоке. Мобільний комплекс для проведення караоке, переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі, що містить збірно-розбірний просторовий каркас з вертикальних стійок 1, що виконані у вигляді відкритої стрижньової системи з жорстко зв'язаних у вузли стрижнів 2 і горизонтальних елементів 3, що спираються на них, з елементами кріплення 4, які створюють сценічний майданчик 5 і дах 6, навісні або знімні огорожі 7 під просторовий каркас і знімні пристосування 8, 9 для установки компонентів 10 караоке-системи з відеоекранами 11, 12. Компоненти караоке-системи 10 розміщені на окремо розташованому пульті управління. Знімні пристосування 8, 9 для установки відеоекранів 11, 12 караоке-системи попарно розміщено на вертикальних передових стійках 13 збірно-розбірного просторового каркаса, причому пристосування 8, 9 згаданої пари розміщені на діаметрально протилежних бічних сторонах згаданих передових вертикальних стійок 13 на одній або різній висотах і виконані з можливістю установки на них відеоекранів 11, 12, що обернені у взаємно протилежні 2 UA 91196 U 5 10 15 20 25 30 35 40 сторони. Одне з пристосувань 8 з відеоекраном 11, що обернений у бік сценічного майданчика 5, встановлено на передовій вертикальній стійці 13 на відстані не більш відстані зорової взаємодії з виконавцем. Інше пристосування 9 з відеоекраном 12, зверненим до глядача, встановлено на передовій вертикальній стійці 13 на рівні усередненої середньої лінії очей глядача. Передові вертикальні стійки 13 виконані у вигляді відкритої стрижньової системи з жорстко зв'язаних у вузли металевих стрижнів, що дає можливість використовувати їх як несучі елементи для електропроводки під компоненти 10 караоке-системи, світлової системи 14 і системи вентиляції 15. Система вентиляції розміщена під сценічним майданчиком 5, а вихід її воздуховоду (на кресленні не показано) встановлений в центрі і в площині згаданого сценічного майданчика. Як матеріал для формування даху 6 використовують прозорі полікарбонатні профілі, які в сукупності з елементами світлової системи створюють фізефекти, які доповнюють ефективність звукової і акустичної дії на глядача. Навісні або знімні огорожі 7 під бічні сторони просторового каркаса виконані з тонкого міцного еластичного матеріалу з нанесеним на його поверхню відповідного декору. Гірлянди 16 світлової системи встановлені по периметру елементів просторового каркаса зверненого до глядача. Відомості, що підтверджують можливість промислового використання мобільного комплексу для проведення караоке, переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі. Мобільний комплекс за допомогою транспортного засобу доставляється до місця проведення караоке, переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі. В початковому положенні мобільний комплекс знаходиться в розібраному вигляді. Збірку мобільного комплексу починають з монтажу сценічного майданчика 5, в якому передбачена система вентиляції 15, яка розміщена під сценічним майданчиком 5. При цьому вихід її воздуховоду встановлений в центрі і в площині згаданого сценічного майданчика 5. Потім на сценічний майданчик 5 монтують вертикальні стійки 1. На торцеві стінки вертикальних стійок встановлюють горизонтальні елементи 3, які скріпляють за допомогою елементів кріплення 4. Після чого, на бічних сторонах просторового каркаса формують огорожу 7, яку виконують з тонкого міцного еластичного матеріалу з нанесеним на нього відповідним декором. Далі приступають до монтажу даху 6, який може бути виконаний з прозорих полікарбонатних профілів. Після чого по периметру просторового каркаса зверненого до глядача встановлюють світлові гірлянди 16. Заздалегідь виготовлені знімні пристосування 8, 9 для установки відеоекранів 11, 12 елементів караоке-системи монтують на передових вертикальних стійках 13. Причому пристосування 8, 9 згаданої пари розміщені на діаметрально протилежних бічних сторонах згаданих передових вертикальних стійок 13, на одній або різній висотах і виконані з можливістю установки на них відеоекранів 11, 12, які обернені у взаємно протилежні сторони. Одне з пристосувань 8 з відеоекраном 11, що обернений у бік сценічного майданчика 5, встановлено на передовій вертикальній стійці 13 на відстані не більш відстані зорової взаємодії з виконавцем. Інше пристосування 9 з відеоекраном 12, зверненим до глядача, встановлено на передовій вертикальній стійці 13 на рівні усередненої середньої лінії очей глядача. Після чого компоненти караоке системи 10 встановлюються на окремо розміщеному пульті управління, який електрично пов'язаний з відеоекранами 11, 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Мобільний комплекс для проведення караоке, переважно у вигляді вуличних виступів, фестивалів, пікніків за містом або на пляжі, що містить збірно-розбірний просторовий каркас з вертикальних стійок і горизонтальних елементів, що спираються на них, з елементами кріплення, які створюють сценічний майданчик і дах, навісні або знімні огорожі під просторовий каркас і знімні пристосування для установки компонентів караоке-системи з відеоекранами, який відрізняється тим, що знімні пристосування для установки відеоекранів караоке-системи попарно розміщені на вертикальній стійці збірно-розбірного просторового каркаса, причому пристосування згаданої пари розміщені на діаметрально протилежних бічних сторонах згаданої вертикальної стійки на одній або різній висотах, і виконані з можливістю установки на них відеоекранів, які обернені у взаємно протилежні сторони. 2. Мобільний комплекс за п. 1, який відрізняється тим, що одне з пристосувань з відеоекраном, який обернений у бік сценічного майданчика, встановлено на вертикальній стійці на відстані не більше відстані зорової взаємодії з виконавцем, а інше пристосування з відеоекраном, зверненим до глядача, встановлено на вертикальній стійці на рівні усередненої середньої лінії очей глядача. 3 UA 91196 U 3. Мобільний комплекс за пп. 1, 2, який відрізняється тим, що стійки виконані у вигляді відкритої стрижньової системи з жорстко зв'язаних у вузли стрижнів. 4 UA 91196 U 5 UA 91196 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
