Пристрій для проведення ремонтно-будівельних робіт

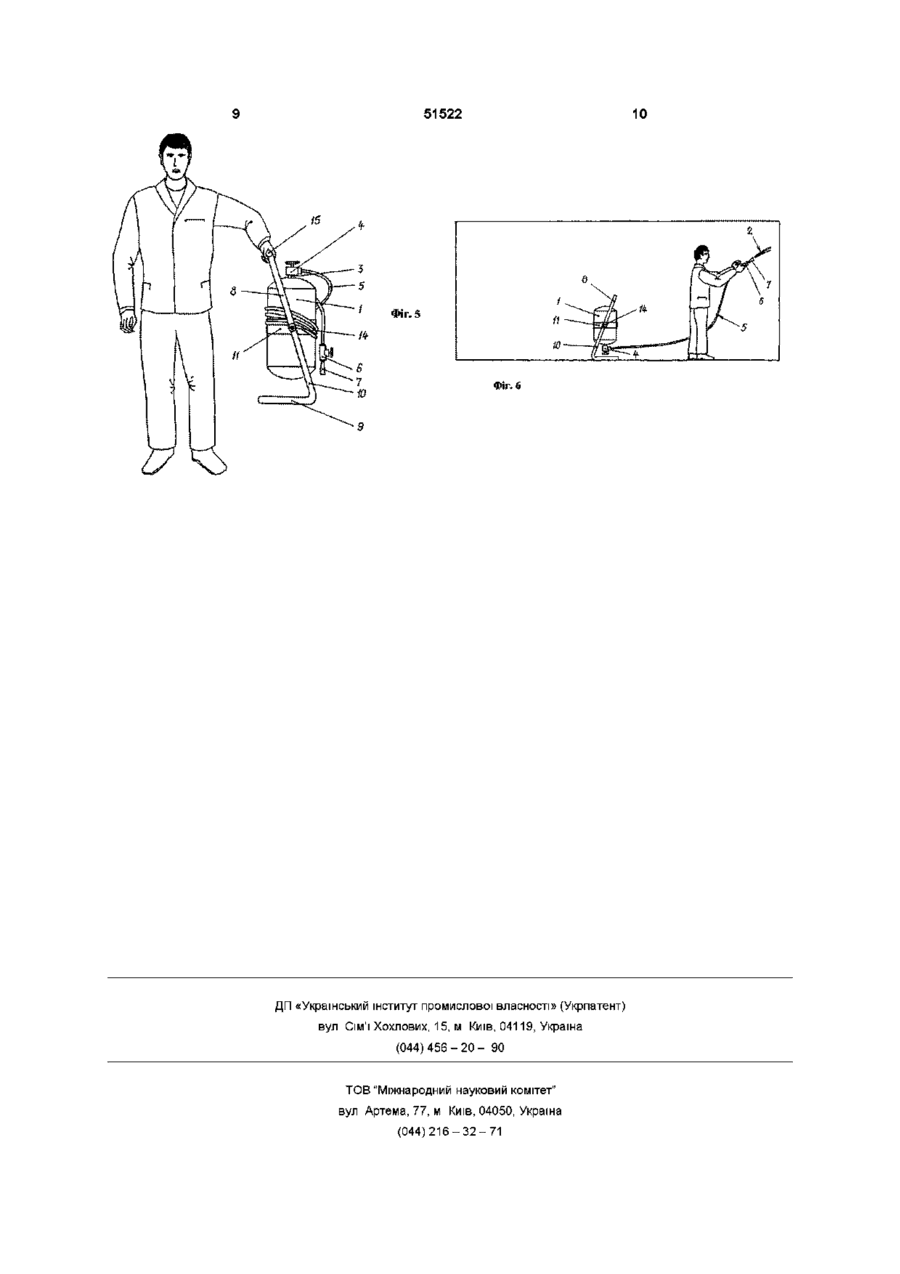

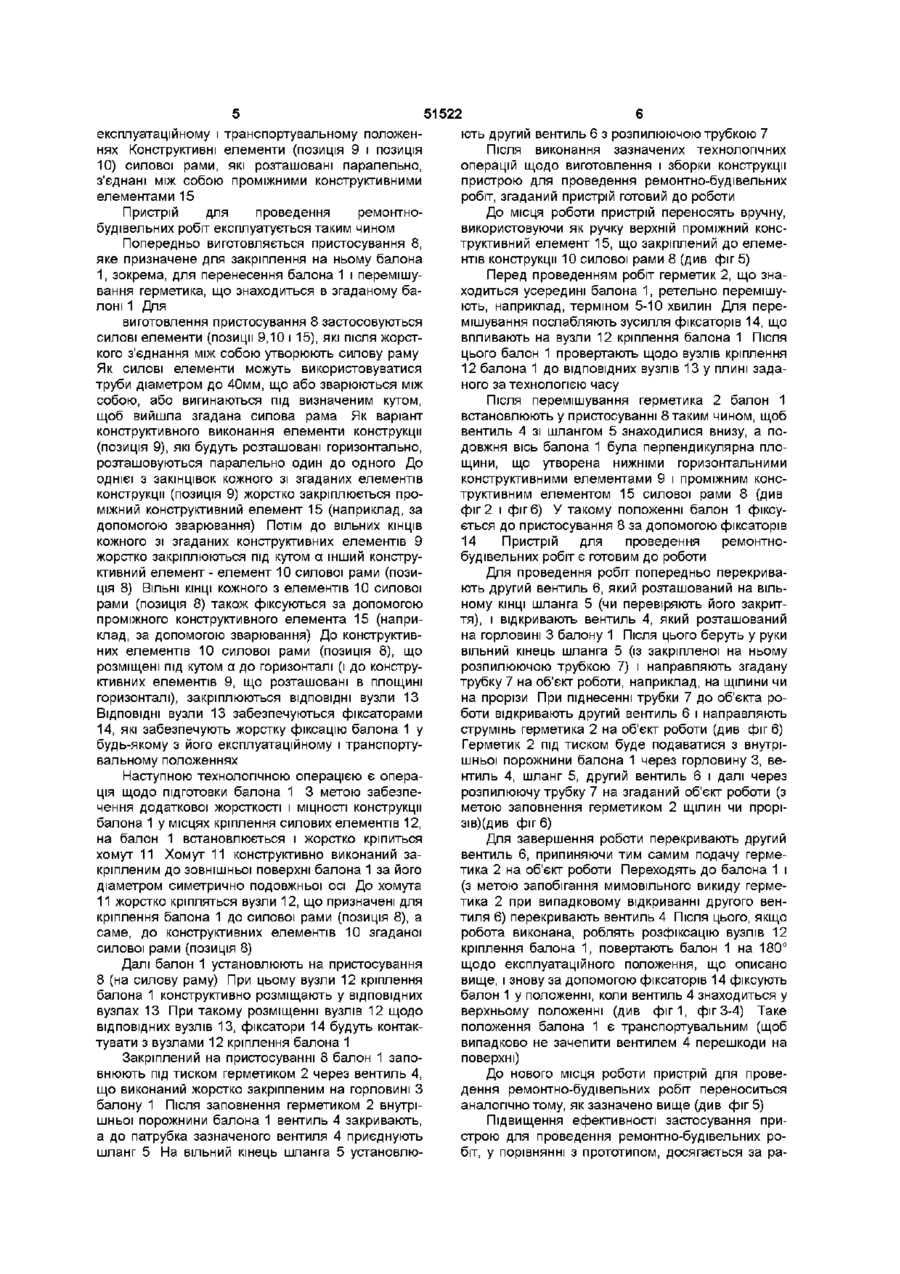

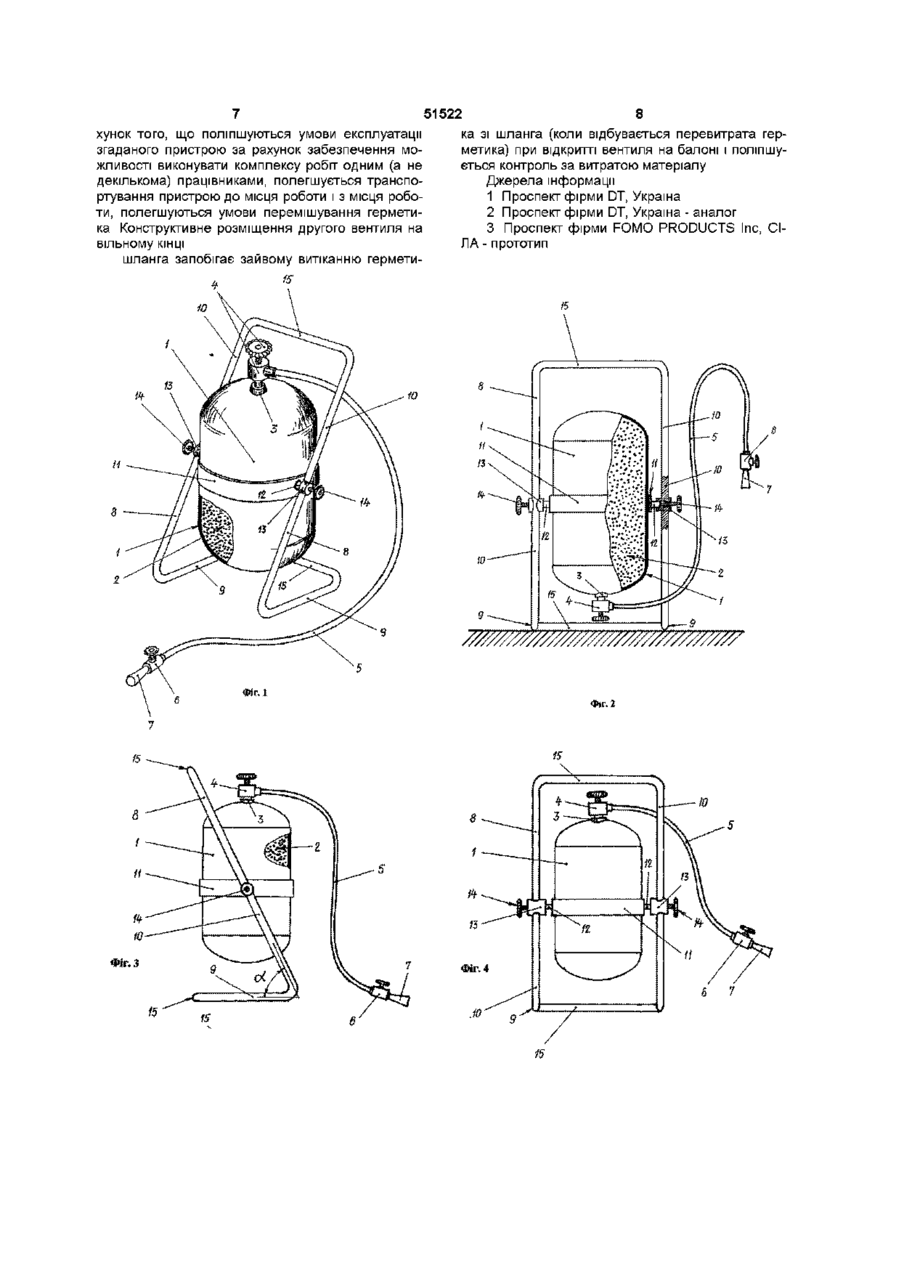

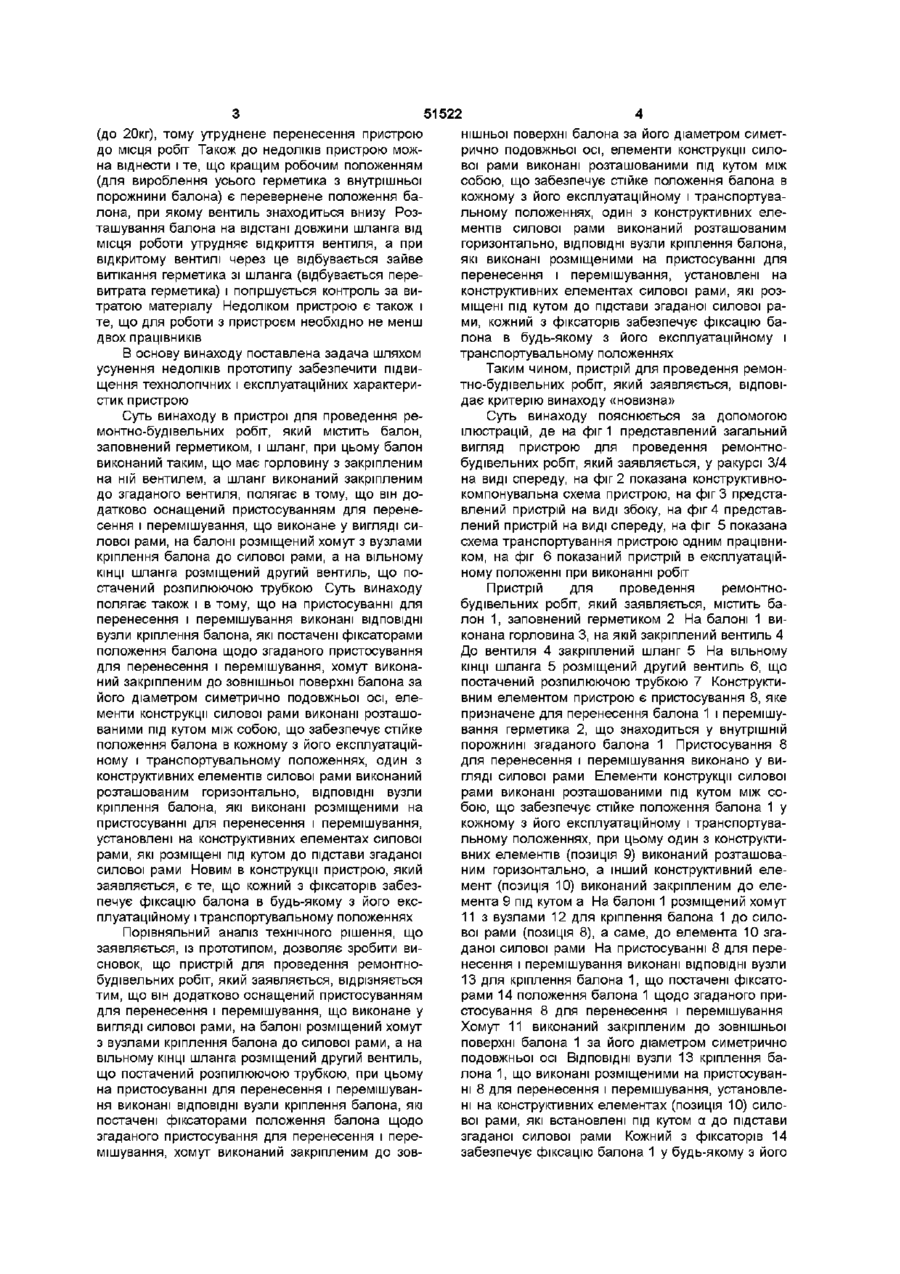

1 Пристрій для проведення ремонтнобудівельних робіт, який містить балон, заповнений герметиком, і шланг, при цьому балон виконаний таким, що має горловину з закріпленим на ній вентилем, а шланг виконаний закріпленим до згаданого вентиля, який відрізняється тим, що він додатково оснащений пристосуванням для перенесення і перемішування, що виконане у вигляді силової рами, на балоні розміщений хомут з вузлами кріплення балона до силової рами, а на вільному КІНЦІ шланга розміщений другий вентиль, що оснащений розпилювальною трубкою, при цьому на пристосуванні для перенесення і перемішування виконані ВІДПОВІДНІ вузли кріплення балона, які оснащені фіксаторами положення балона щодо згаданого пристосування для перенесення і перемішування 2 Пристрій для проведення ремонтно-будівельних Винахід відноситься до галузі будівництва, зокрема, до пристроїв для забезпечення ремонтнобудівельних робіт, а саме, до пристроїв для проведення ремонтно-будівельних робіт, технологія яких вимагає закладення і герметизації щілин і прорізів як при нормальній температурі, так і при негативних температурах Пристрої для проведення ремонтнобудівельних робіт виготовляються як у вигляді балончиків одноразового застосування (ємкістю 0,5-1,0 літр), усередині яких знаходиться робоче тіло - «монтажна піна», так і у вигляді великих балонів (ємкістю більше 10 літрів і масою більше 20кг із розміщеним усередині герметиком) з аналогічним робочим тілом /1/ Відомий пристрій для проведення ремонтнобудівельних робіт, який містить балончик, запов робіт за п 1, який відрізняється тим, що хомут виконаний закріпленим до зовнішньої поверхні балона за його діаметром симетрично подовжній осі 3 Пристрій для проведення ремонтно-будівельних робіт за п 1, який відрізняється тим, що елементи конструкції силової рами виконані розташованими під кутом між собою, що забезпечує стійке положення балона в кожному з його експлуатаційному і транспортувальному положеннях, при цьому один з конструктивних елементів виконаний розташованим горизонтально 4 Пристрій для проведення ремонтно-будівельних робіт за п 1 і п 3, який відрізняється тим, що ВІДПОВІДНІ вузли кріплення балона, які виконані розміщеними на пристосуванні для перенесення і перемішування, установлені на конструктивних елементах силової рами, які розміщені під кутом до основи згаданої силової рами 5 Пристрій для проведення ремонтно-будівельних робіт за п 1-4, який відрізняється тим, що кожний з фіксаторів забезпечує фіксацію балона в будь-якому з його експлуатаційному і транспортувальному положеннях нений герметиком, і розпилюючу трубка з адаптером для розпилення згаданого герметика 121 До недоліків відомого пристрою для проведення ремонтно-будівельних робіт відноситься те, що ємкість балончика не дозволяє робити великий обсяг робіт з закладення чи герметизації щілин і прорізів герметиком Найбільш близьким технічним рішенням, яке обрано за прототип, є пристрій для проведення ремонтно-будівельних робіт, який містить балон, заповнений герметиком, і шланг, при цьому балон виконаний таким, що має горловину з закріпленим на ній вентилем, а шланг виконаний закріпленим до згаданого вентиля /З/ До недоліків відомого пристрою для проведення ремонтно-будівельних робіт, який обрано за прототип, відноситься те, що він має велику вагу ю ю 51522 (до 20кг), тому утруднене перенесення пристрою до місця робіт Також до недоліків пристрою можна віднести і те, що кращим робочим положенням (для вироблення усього герметика з внутрішньої порожнини балона) є перевернене положення балона, при якому вентиль знаходиться внизу Розташування балона на відстані довжини шланга від місця роботи утрудняє відкриття вентиля, а при відкритому вентилі через це відбувається зайве витікання герметика зі шланга (відбувається перевитрата герметика) і погіршується контроль за витратою матеріалу Недоліком пристрою є також і те, що для роботи з пристроєм необхідно не менш двох працівників В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення технологічних і експлуатаційних характеристик пристрою Суть винаходу в пристрої для проведення ремонтно-будівельних робіт, який містить балон, заповнений герметиком, і шланг, при цьому балон виконаний таким, що має горловину з закріпленим на ній вентилем, а шланг виконаний закріпленим до згаданого вентиля, полягає в тому, що він додатково оснащений пристосуванням для перенесення і перемішування, що виконане у вигляді силової рами, на балоні розміщений хомут з вузлами кріплення балона до силової рами, а на вільному КІНЦІ шланга розміщений другий вентиль, що постачений розпилюючою трубкою Суть винаходу полягає також і в тому, що на пристосуванні для перенесення і перемішування виконані ВІДПОВІДНІ вузли кріплення балона, які постачені фіксаторами положення балона щодо згаданого пристосування для перенесення і перемішування, хомут виконаний закріпленим до зовнішньої поверхні балона за його діаметром симетрично подовжньої осі, елементи конструкції силової рами виконані розташованими під кутом між собою, що забезпечує стійке положення балона в кожному з його експлуатаційному і транспортувальному положеннях, один з конструктивних елементів силової рами виконаний розташованим горизонтально, ВІДПОВІДНІ вузли кріплення балона, які виконані розміщеними на пристосуванні для перенесення і перемішування, установлені на конструктивних елементах силової рами, які розміщені під кутом до підстави згаданої силової рами Новим в конструкції пристрою, який заявляється, є те, що кожний з фіксаторів забезпечує фіксацію балона в будь-якому з його експлуатаційному і транспортувальному положеннях Порівняльний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що пристрій для проведення ремонтнобудівельних робіт, який заявляється, відрізняється тим, що він додатково оснащений пристосуванням для перенесення і перемішування, що виконане у вигляді силової рами, на балоні розміщений хомут з вузлами кріплення балона до силової рами, а на вільному КІНЦІ шланга розміщений другий вентиль, що постачений розпилюючою трубкою, при цьому на пристосуванні для перенесення і перемішування виконані ВІДПОВІДНІ вузли кріплення балона, які постачені фіксаторами положення балона щодо згаданого пристосування для перенесення і перемішування, хомут виконаний закріпленим до зов нішньої поверхні балона за його діаметром симетрично подовжньої осі, елементи конструкції силової рами виконані розташованими під кутом між собою, що забезпечує стійке положення балона в кожному з його експлуатаційному і транспортувальному положеннях, один з конструктивних елементів силової рами виконаний розташованим горизонтально, ВІДПОВІДНІ вузли кріплення балона, які виконані розміщеними на пристосуванні для перенесення і перемішування, установлені на конструктивних елементах силової рами, які розміщені під кутом до підстави згаданої силової рами, кожний з фіксаторів забезпечує фіксацію балона в будь-якому з його експлуатаційному і транспортувальному положеннях Таким чином, пристрій для проведення ремонтно-будівельних робіт, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 представлений загальний вигляд пристрою для проведення ремонтнобудівельних робіт, який заявляється, у ракурсі 3/4 на виді спереду, на фіг 2 показана конструктивнокомпонувальна схема пристрою, на фіг 3 представлений пристрій на виді збоку, на фіг 4 представлений пристрій на виді спереду, на фіг 5 показана схема транспортування пристрою одним працівником, на фіг 6 показаний пристрій в експлуатаційному положенні при виконанні робіт Пристрій для проведення ремонтнобудівельних робіт, який заявляється, містить балон 1, заповнений герметиком 2 На балоні 1 виконана горловина 3, на якій закріплений вентиль 4 До вентиля 4 закріплений шланг 5 На вільному КІНЦІ шланга 5 розміщений другий вентиль 6, що постачений розпилюючою трубкою 7 Конструктивним елементом пристрою є пристосування 8, яке призначене для перенесення балона 1 і перемішування герметика 2, що знаходиться у внутрішній порожнині згаданого балона 1 Пристосування 8 для перенесення і перемішування виконано у вигляді силової рами Елементи конструкції силової рами виконані розташованими під кутом між собою, що забезпечує стійке положення балона 1 у кожному з його експлуатаційному і транспортувальному положеннях, при цьому один з конструктивних елементів (позиція 9) виконаний розташованим горизонтально, а інший конструктивний елемент (позиція 10) виконаний закріпленим до елемента 9 під кутом а На балоні 1 розміщений хомут 11 з вузлами 12 для кріплення балона 1 до силової рами (позиція 8), а саме, до елемента 10 згаданої силової рами На пристосуванні 8 для перенесення і перемішування виконані ВІДПОВІДНІ вузли 13 для кріплення балона 1, що постачені фіксаторами 14 положення балона 1 щодо згаданого пристосування 8 для перенесення і перемішування Хомут 11 виконаний закріпленим до зовнішньої поверхні балона 1 за його діаметром симетрично подовжньої осі ВІДПОВІДНІ вузли 13 кріплення балона 1, що виконані розміщеними на пристосуванні 8 для перенесення і перемішування, установлені на конструктивних елементах (позиція 10) силової рами, які встановлені під кутом а до підстави згаданої силової рами Кожний з фіксаторів 14 забезпечує фіксацію балона 1 у будь-якому з його 51522 експлуатаційному і транспортувальному положеннях Конструктивні елементи (позиція 9 і позиція 10) силової рами, які розташовані паралельно, з'єднані між собою проміжними конструктивними елементами 15 Пристрій для проведення ремонтнобудівельних робіт експлуатується таким чином Попередньо виготовляється пристосування 8, яке призначене для закріплення на ньому балона 1, зокрема, для перенесення балона 1 і перемішування герметика, що знаходиться в згаданому балоні 1 Для виготовлення пристосування 8 застосовуються силові елементи (позиції 9,10 і 15), які після жорсткого з'єднання між собою утворюють силову раму Як силові елементи можуть використовуватися труби діаметром до 40мм, що або зварюються між собою, або вигинаються під визначеним кутом, щоб вийшла згадана силова рама Як варіант конструктивного виконання елементи конструкції (позиція 9), які будуть розташовані горизонтально, розташовуються паралельно один до одного До однієї з закінцівок кожного зі згаданих елементів конструкції (позиція 9) жорстко закріплюється проміжний конструктивний елемент 15 (наприклад, за допомогою зварювання) Потім до вільних КІНЦІВ кожного зі згаданих конструктивних елементів 9 жорстко закріплюються під кутом а інший конструктивний елемент - елемент 10 силової рами (позиція 8) ВІЛЬНІ КІНЦІ КОЖНОГО З елементів 10 силової рами (позиція 8) також фіксуються за допомогою проміжного конструктивного елемента 15 (наприклад, за допомогою зварювання) До конструктивних елементів 10 силової рами (позиція 8), що розміщені під кутом а до горизонталі (і до конструктивних елементів 9, що розташовані в площині горизонталі), закріплюються ВІДПОВІДНІ вузли 13 ВІДПОВІДНІ вузли 13 забезпечуються фіксаторами 14, які забезпечують жорстку фіксацію балона 1 у будь-якому з його експлуатаційному і транспортувальному положеннях Наступною технологічною операцією є операція щодо підготовки балона 1 3 метою забезпечення додаткової жорсткості і МІЦНОСТІ конструкції балона 1 у місцях кріплення силових елементів 12, на балон 1 встановлюється і жорстко кріпиться хомут 11 Хомут 11 конструктивно виконаний закріпленим до зовнішньої поверхні балона 1 за його діаметром симетрично подовжньої осі До хомута 11 жорстко кріпляться вузли 12, що призначені для кріплення балона 1 до силової рами (позиція 8), а саме, до конструктивних елементів 10 згаданої силової рами (позиція 8) Далі балон 1 установлюють на пристосування 8 (на силову раму) При цьому вузли 12 кріплення балона 1 конструктивно розміщають у ВІДПОВІДНИХ вузлах 13 При такому розміщенні вузлів 12 щодо ВІДПОВІДНИХ вузлів 13, фіксатори 14 будуть контактувати з вузлами 12 кріплення балона 1 Закріплений на пристосуванні 8 балон 1 заповнюють під тиском герметиком 2 через вентиль 4, що виконаний жорстко закріпленим на горловині З балону 1 Після заповнення герметиком 2 внутрішньої порожнини балона 1 вентиль 4 закривають, а до патрубка зазначеного вентиля 4 приєднують шланг 5 На вільний кінець шланга 5 установлю ють другий вентиль 6 з розпилюючою трубкою 7 Після виконання зазначених технологічних операцій щодо виготовлення і зборки конструкції пристрою для проведення ремонтно-будівельних робіт, згаданий пристрій готовий до роботи До місця роботи пристрій переносять вручну, використовуючи як ручку верхній проміжний конструктивний елемент 15, що закріплений до елементів конструкції 10 силової рами 8 (див фіг 5) Перед проведенням робіт герметик 2, що знаходиться усередині балона 1, ретельно перемішують, наприклад, терміном 5-10 хвилин Для перемішування послабляють зусилля фіксаторів 14, що впливають на вузли 12 кріплення балона 1 Після цього балон 1 провертають щодо вузлів кріплення 12 балона 1 до ВІДПОВІДНИХ вузлів 13 у плині заданого за технологією часу Після перемішування герметика 2 балон 1 встановлюють у пристосуванні 8 таким чином, щоб вентиль 4 зі шлангом 5 знаходилися внизу, а подовжня вісь балона 1 була перпендикулярна площини, що утворена нижніми горизонтальними конструктивними елементами 9 і проміжним конструктивним елементом 15 силової рами 8 (див фіг 2 і фіг 6) У такому положенні балон 1 фіксується до пристосування 8 за допомогою фіксаторів 14 Пристрій для проведення ремонтнобудівельних робіт є готовим до роботи Для проведення робіт попередньо перекривають другий вентиль 6, який розташований на вільному КІНЦІ шланга 5 (чи перевіряють його закриття), і відкривають вентиль 4, який розташований на горловині 3 балону 1 Після цього беруть у руки вільний кінець шланга 5 (із закріпленої на ньому розпилюючою трубкою 7) і направляють згадану трубку 7 на об'єкт роботи, наприклад, на щілини чи на прорізи При піднесенні трубки 7 до об'єкта роботи відкривають другий вентиль 6 і направляють струмінь герметика 2 на об'єкт роботи (див фіг 6) Герметик 2 під тиском буде подаватися з внутрішньої порожнини балона 1 через горловину 3, вентиль 4, шланг 5, другий вентиль 6 і далі через розпилюючу трубку 7 на згаданий об'єкт роботи (з метою заповнення герметиком 2 щілин чи прорізів)(див фіг 6) Для завершення роботи перекривають другий вентиль 6, припиняючи тим самим подачу герметика 2 на об'єкт роботи Переходять до балона 1 і (з метою запобігання мимовільного викиду герметика 2 при випадковому відкриванні другого вентиля 6) перекривають вентиль 4 Після цього, якщо робота виконана, роблять розфіксацію вузлів 12 кріплення балона 1, повертають балон 1 на 180° щодо експлуатаційного положення, що описано вище, і знову за допомогою фіксаторів 14 фіксують балон 1 у положенні, коли вентиль 4 знаходиться у верхньому положенні (див фіг 1, фіг 3-4) Таке положення балона 1 є транспортувальним (щоб випадково не зачепити вентилем 4 перешкоди на поверхні) До нового місця роботи пристрій для проведення ремонтно-будівельних робіт переноситься аналогічно тому, як зазначено вище (див фіг 5) Підвищення ефективності застосування пристрою для проведення ремонтно-будівельних робіт, у порівнянні з прототипом, досягається за ра 8 51522 хунок того, що поліпшуються умови експлуатації згаданого пристрою за рахунок забезпечення можливості виконувати комплексу робіт одним (а не декількома) працівниками, полегшується транспортування пристрою до місця роботи і з місця роботи, полегшуються умови перемішування герметика Конструктивне розміщення другого вентиля на вільному КІНЦІ ка зі шланга (коли відбувається перевитрата герметика) при відкритті вентиля на балоні і поліпшується контроль за витратою матеріалу Джерела інформації 1 Проспект фірми DT, Україна 2 Проспект фірми DT, Україна - аналог 3 Проспект фірми FOMO PRODUCTS Inc. СІЛА - прототип шланга запобігає зайвому витіканню гермети15 ІЦ Фіг. 1 Фіг. 2 ю Фіг. З Фіг. 4 51522 10 Фіг. 5 Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
