Пристрій для здійснення комплексної надвисокочастотної рефлексофоретичної терапії

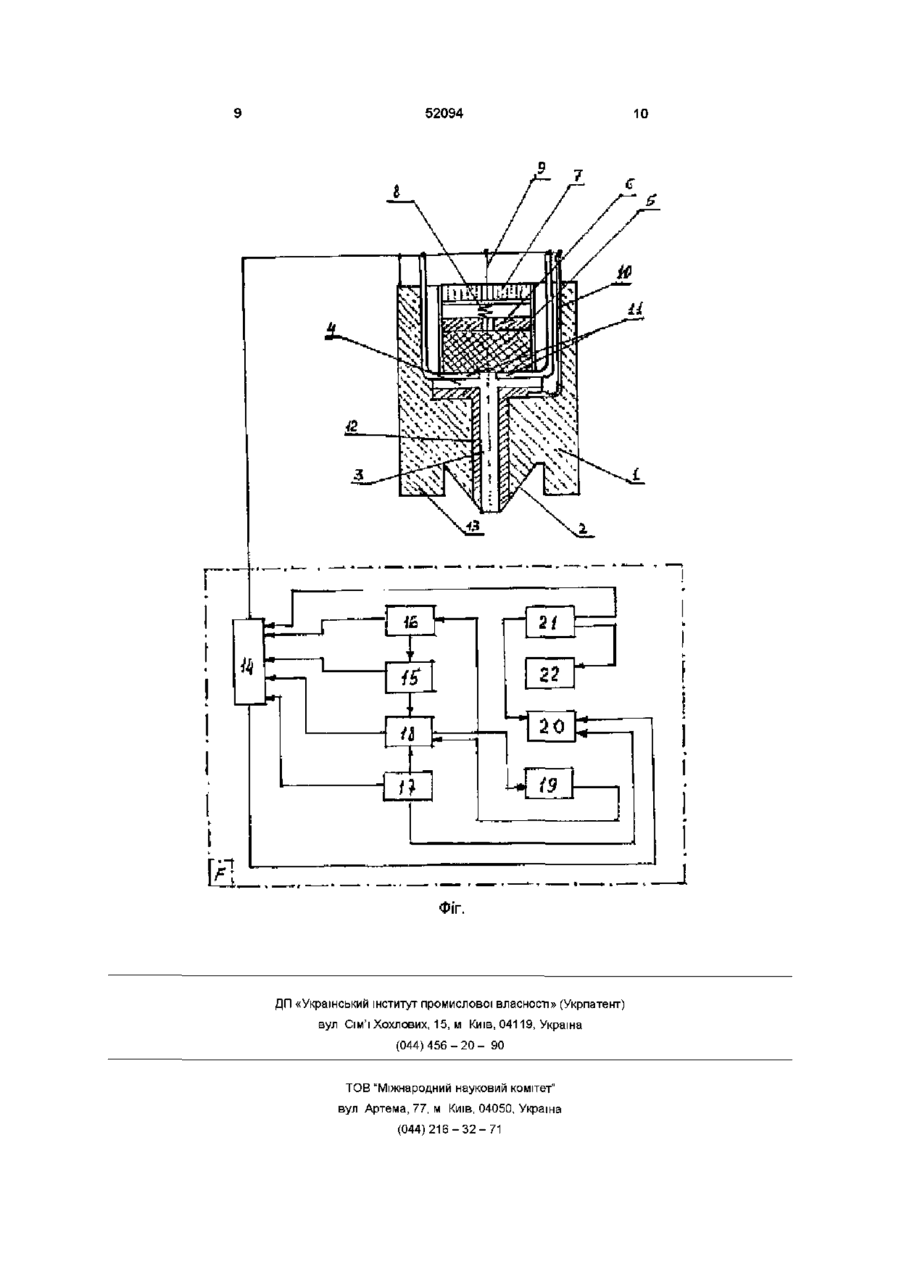

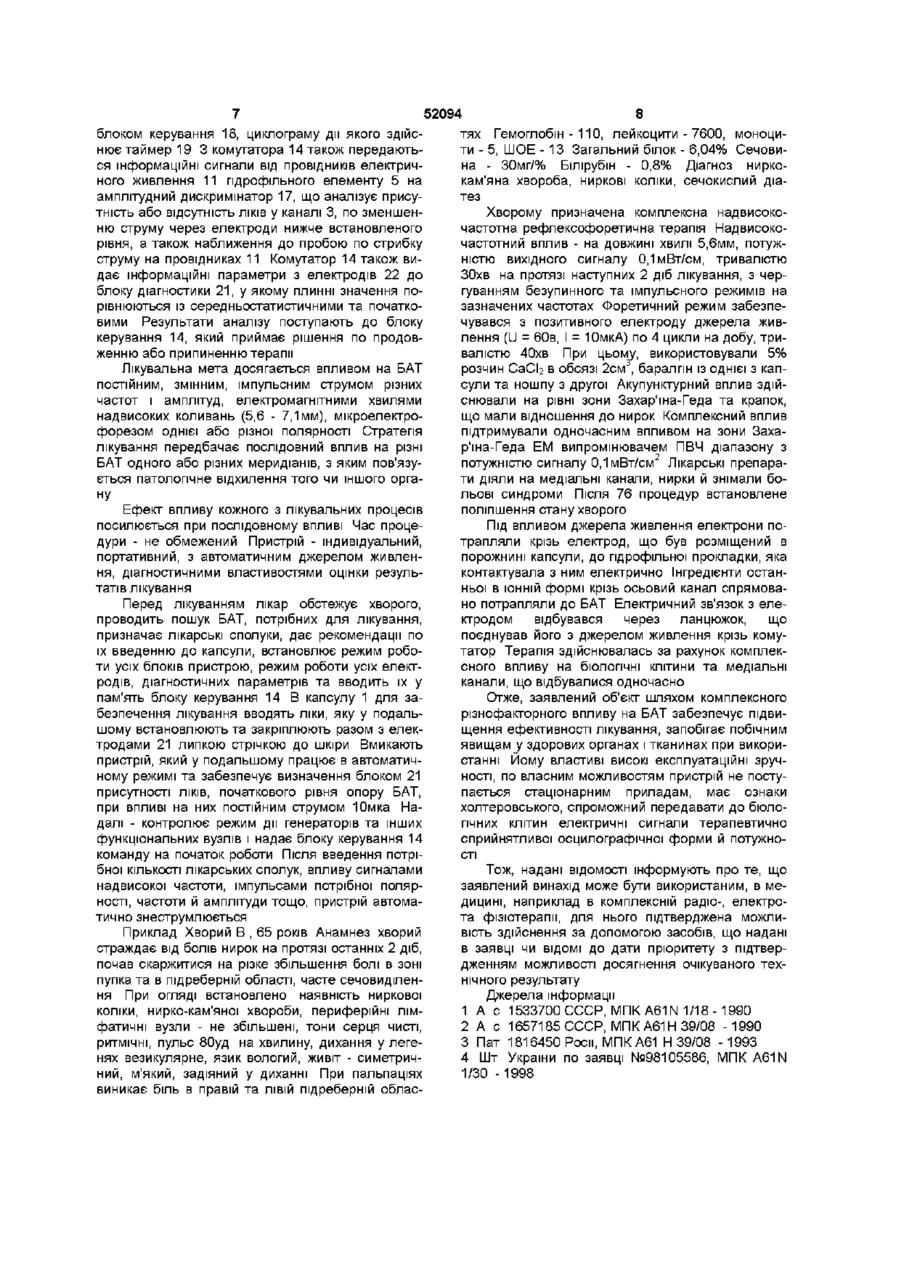

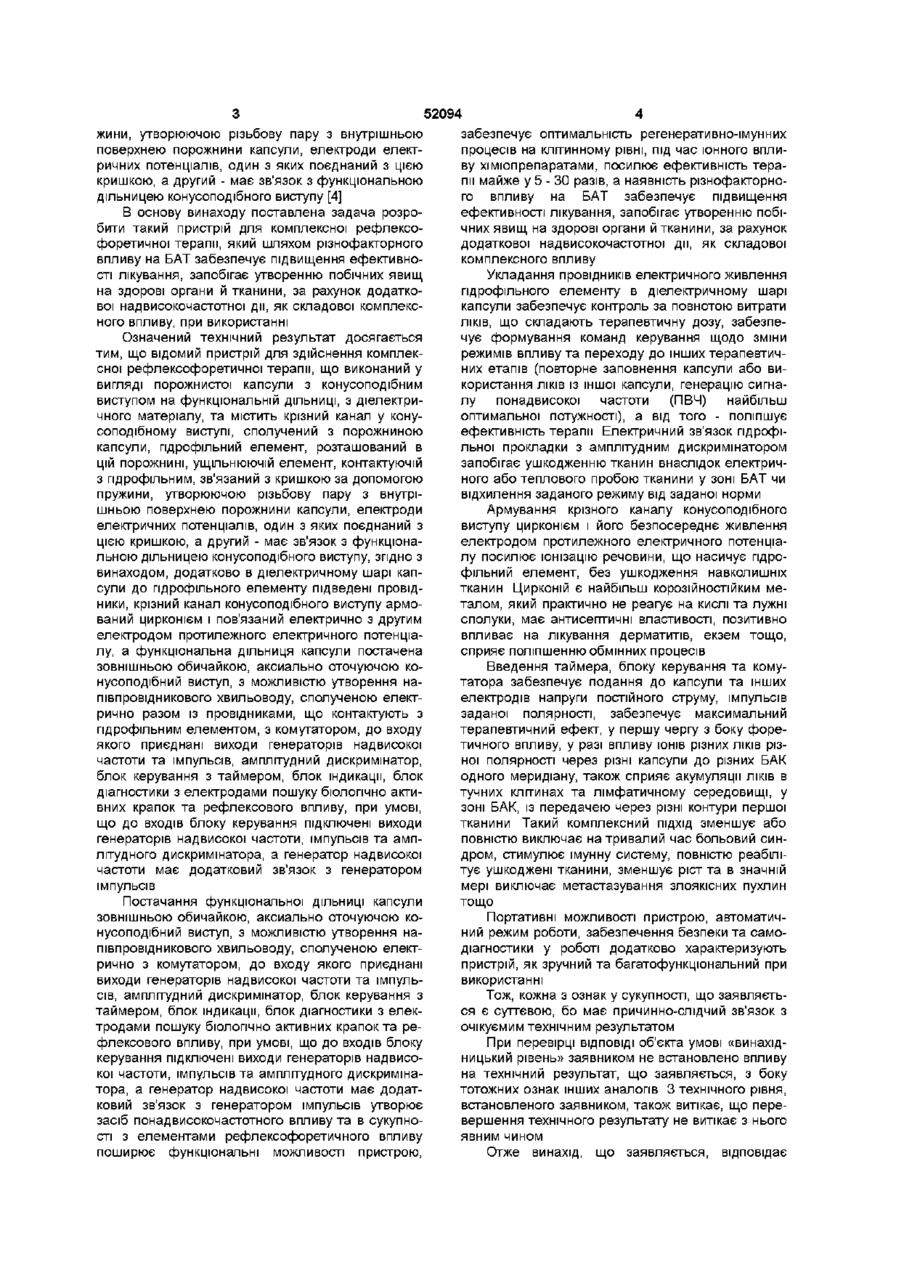

1 Пристрій для здійснення комплексної надвисокочастотної рефлексофоретичної терапії, що виконаний у вигляді порожнистої капсули з діелектричного матеріалу з конусоподібним виступом на функціональній ДІЛЯНЦІ та містить крізний канал у конусоподібному виступі, сполучений з порожниною капсули, гідрофільний елемент, розташований в цій порожнині, ущільнюючий елемент, контактуючий з гідрофільним, з'єднаний з кришкою за допомогою пружини, утворюючою нарізну пару з внутрішньою поверхнею порожнини капсули, електроди електричних потенціалів, один з яких Винахід відноситься до медицини, здебільшого до електротерапії, наприклад до пристроїв юнофорезу, а також до фізіотерапії, переважно до визначення місцезнаходження та стимулювання специфічних рефлекторних крапок на поверхні тіла, а саме голговколювання, й може бути використаним у гастро-, онко-, дерматології тощо Відомо використання ХІМІЧНИХ речовин в електрофоретичній терапії, як проміжних лікарських середовищ [1] Часто використання означених засобів не завжди доцільне, бо ІНІЦІЮЄ побічні явища, внаслідок впливу на здорові органи й тканини, що оточують місце впливу В ряді інших об'єктів вищеозначена хиба компенсується при рефлексо- або голкотерапії локальним впливом на окремі біологічно активні точки з єднаний з цією кришкою, а другий має звязок з функціональною ділянкою конусоподібного виступу, який відрізняється тим, що додатково в діелектричному шарі капсули до гідрофільного елемента підведені провідники, крізний канал конусоподібного виступу армований цирконієм і зв'язаний електрично з другим електродом протилежного електричного потенціалу, а функціональна ділянка капсули оснащена зовнішньою обичайкою, що аксіально оточує конусоподібний виступ з можливістю утворення напівпровідникового хвилеводу, сполученою електрично разом із провідниками, що контактують з гідрофільним елементом, з комутатором, до входу якого приєднані виходи генераторів надвисокої частоти та імпульсів, амплітудний дискримінатор, блок керування з таймером, блок індикації, блок діагностики з електродами пошуку біологічно активних точок та рефлексного впливу 2 Пристрій за п 1, який відрізняється тим, що до входів блока керування підключені виходи генераторів надвисокої частоти, імпульсів та амплітудного дискримінатора 3 Пристрій за п 1 , який відрізняється тим, що генератор надвисокої частоти має додатковий зв'язок з генератором імпульсів (БАТ), що мають відношення до адекватних патологічних явищ [2, 3] До причини, що стримує досягнення очікуємого технічного результату, належить відсутність можливості введення ЛІКІВ в БАТ що подразнюються Найбільш близьким об'єктом по сукупності істотних ознак до винаходу, що заявляється, є пристрій для здійснення комплексної рефлексофоретичної терапії, що виконаний у вигляді порожнистої капсули з конусоподібним виступом на функціональній ДІЛЬНИЦІ, З діелектричного матеріалу, та містить крізний канал у конусоподібному виступі, сполучений з порожниною капсули, гідрофільний елемент, розташований в цій порожнині, ущільнюючій елемент, контактуючій з гідрофільним, зв'язаний з кришкою за допомогою пру о ю 52094 жини, утворюючою різьбову пару з внутрішньою поверхнею порожнини капсули, електроди електричних потенціалів, один з яких поєднаний з цією кришкою, а другий - має зв'язок з функціональною дільницею конусоподібного виступу [4] В основу винаходу поставлена задача розробити такий пристрій для комплексної рефлексофоретичної терапії, який шляхом різнофакторного впливу на БАТ забезпечує підвищення ефективності лікування, запобігає утворенню побічних явищ на здорові органи й тканини, за рахунок додаткової надвисокочастотної дії, як складової комплексного впливу, при використанні Означений технічний результат досягається тим, що відомий пристрій для здійснення комплексної рефлексофоретичної терапії, що виконаний у вигляді порожнистої капсули з конусоподібним виступом на функціональній ДІЛЬНИЦІ, З діелектричного матеріалу, та містить крізний канал у конусоподібному виступі, сполучений з порожниною капсули, гідрофільний елемент, розташований в цій порожнині, ущільнюючій елемент, контактуючій з гідрофільним, зв'язаний з кришкою за допомогою пружини, утворюючою різьбову пару з внутрішньою поверхнею порожнини капсули, електроди електричних потенціалів, один з яких поєднаний з цією кришкою, а другий - має зв'язок з функціональною дільницею конусоподібного виступу, згідно з винаходом, додатково в діелектричному шарі капсули до гідрофільного елементу підведені провідники, крізний канал конусоподібного виступу армований цирконієм і пов'язаний електрично з другим електродом протилежного електричного потенціалу, а функціональна дільниця капсули постачена зовнішньою обичайкою, аксиально оточуючою конусоподібний виступ, з можливістю утворення напівпровідникового хвильоводу, сполученою електрично разом із провідниками, що контактують з гідрофільним елементом, з комутатором, до входу якого приєднані виходи генераторів надвисокої частоти та імпульсів, амплітудний дискримінатор, блок керування з таймером, блок індикації, блок діагностики з електродами пошуку біологічно активних крапок та рефлексового впливу, при умові, що до входів блоку керування підключені виходи генераторів надвисокої частоти, імпульсів та амплітудного дискримінатора, а генератор надвисокої частоти має додатковий зв'язок з генератором імпульсів Постачання функціональної ДІЛЬНИЦІ капсули зовнішньою обичайкою, аксиально оточуючою конусоподібний виступ, з можливістю утворення напівпровідникового хвильоводу, сполученою електрично з комутатором, до входу якого приєднані виходи генераторів надвисокої частоти та імпульсів, амплітудний дискримінатор, блок керування з таймером, блок індикації, блок діагностики з електродами пошуку біологічно активних крапок та рефлексового впливу, при умові, що до входів блоку керування підключені виходи генераторів надвисокої частоти, імпульсів та амплітудного дискримінатора, а генератор надвисокої частоти має додатковий зв'язок з генератором імпульсів утворює засіб понадвисокочастотного впливу та в сукупності з елементами рефлексофоретичного впливу поширює функціональні можливості пристрою, забезпечує оптимальність регенеративно-імунних процесів на клітинному рівні, під час іонного впливу хіміопрепаратами, посилює ефективність терапії майже у 5 - ЗО разів, а наявність різнофакторного впливу на БАТ забезпечує підвищення ефективності лікування, запобігає утворенню побічних явищ на здорові органи й тканини, за рахунок додаткової надвисокочастотної дії, як складової комплексного впливу Укладання провідників електричного живлення гідрофільного елементу в діелектричному шарі капсули забезпечує контроль за повнотою витрати ЛІКІВ, що складають терапевтичну дозу, забезпечує формування команд керування щодо зміни режимів впливу та переходу до інших терапевтичних етапів (повторне заповнення капсули або використання ЛІКІВ із іншої капсули, генерацію сигналу понад високої частоти (ПВЧ) найбільш оптимальної потужності), а від того - поліпшує ефективність терапії Електричний зв'язок гідрофільної прокладки з амплітудним дискримінатором запобігає ушкодженню тканин внаслідок електричного або теплового пробою тканини у зоні БАТ чи відхилення заданого режиму від заданої норми Армування крізного каналу конусоподібного виступу цирконієм і його безпосереднє живлення електродом протилежного електричного потенціалу посилює іонізацію речовини, що насичує гідрофільний елемент, без ушкодження навколишніх тканин Цирконій є найбільш корозійностійким металом, який практично не реагує на кислі та лужні сполуки, має антисептичні властивості, позитивно впливає на лікування дерматитів, екзем тощо, сприяє поліпшенню обмінних процесів Введення таймера, блоку керування та комутатора забезпечує подання до капсули та інших електродів напруги постійного струму, імпульсів заданої полярності, забезпечує максимальний терапевтичний ефект, у першу чергу з боку форетичного впливу, у разі впливу ІОНІВ різних ЛІКІВ різної полярності через різні капсули до різних БАК одного меридіану, також сприяє акумуляції ЛІКІВ В тучних клітинах та лімфатичному середовищі, у зоні БАК, із передачею через різні контури першої тканини Такий комплексний ПІДХІД зменшує або повністю виключає на тривалий час больовий синдром, стимулює імунну систему, повністю реабілітує ушкоджені тканини, зменшує ріст та в значній мері виключає метастазування злоякісних пухлин тощо Портативні можливості пристрою, автоматичний режим роботи, забезпечення безпеки та самодіагностики у роботі додатково характеризують пристрій, як зручний та багатофункціональний при використанні Тож, кожна з ознак у сукупності, що заявляється є суттєвою, бо має причинно-слідчий зв'язок з очікуємим технічним результатом При перевірці ВІДПОВІДІ об'єкта умові «винахідницький рівень» заявником не встановлено впливу на технічний результат, щозаявляється, з боку тотожних ознак інших аналогів 3 технічного рівня, встановленого заявником, також витікає, що перевершення технічного результату не витікає з нього явним чином Отже винахід, що заявляється, відповідає 52094 умовам винаходу «новизна» та «винахідницький рівень» На фігурі зображений вигляд пристрою для здійснення комплексної надвисокочастотної рефлексофоретичної терапії у повздовжньому перетині з функціональною схемою (F) ВІДОМОСТІ, ЩО підтверджують можливість використання винаходу, що заявляється, з досягненням вищеозначеного технічного результату полягають в наступному Пристрій для здійснення комплексної надвисокочастотної рефлексофоретичної терапії містить порожнисту капсулу 1 з конусоподібним виступом 2 на функціональній ДІЛЬНИЦІ, ЩО виконана з діелектричного матеріалу Конусоподібний виступ 2 має крізний канал 3, що сполучений з порожниною 4 капсули 1 В порожнині 4 утримується гідрофільний елемент 5, що контактує з ущільнюючім елементом 6, зв'язаним у свою чергу з кришкою 7 за допомогою пружини 8, утворюючі різьбову пару (не позначено) з внутрішньою поверхнею цієї порожнини 3 кришкою 7 контактує електрод 9 одного з електричних потенціалів, а другий 10 - має зв'язок з конусоподібним виступом 2 функціональної ДІЛЬНИЦІ Додатково в діелектричному шарі капсули 1 укладені провідники електричного живлення 11 гідрофільного елементу 5, крізний канал 3 конусоподібного виступу армований шаром 12 цирконію та пов'язаний електрично з другим електродом 10 електричного потенціалу При цьому, функціональна дільниця капсули 1 постачена зовнішньою обичайкою 13, яка аксиально оточує конусоподібний виступ 2, з можливістю утворення напівпровідникового хвильоводу На електричному рівні функціональна частина (що утримує конусоподібний виступ 2 й обичайку 13) поєднана з комутатором 14, до входу якого приєднані виходи генераторів надвисокої частоти 15 та імпульсів 16, амплітудний дискримінатор 17, блок керування 18 3 таймером 19, блок індикації 20, блок діагностики 21 з електродами 22 пошуку біологічно активних крапок та рефлексового впливу До входів блоку керування 18 підключені виходи генераторів надвисокої частоти 15, імпульсів 16 та амплітудного дискримінатора 17, а генератор надвисокої частоти 15 має додатковий зв'язок з генератором імпульсів 16 На прикладі використання, капсула 1 виконувалась з фторопласту, хоча можуть бути ефективними й такі матеріали як оргскло, ебоніт тощо Діаметр крізного каналу 3 конусоподібного елементу 4 сягав 0,4мм, його допускові коливання ДОЦІЛЬНІ В межах ± 0,1мм Використання вати, як гідрофільного елементу 5, дозволило забезпечити здійснення форетичного впливу у терапевтично сприйнятливому режимі Крізний канал армується цирконієм шляхом гальваностегії, з досягненням означеної величини діаметру, але може бути отриманим і за рахунок вставки в нього тонкостінної трубки з цирконію Усі електроди зв'язувались послідовно з комутатором 14 та блоком керування 18 або амплітудним дискримінатором 17 У свою чергу, блок керування 18 керує генератором надвисокої частоти 15 поєднаним з хвильоводом 13, генератором імпульсів 16, таймером 19, який ВІДПОВІДНО формує циклограму роботи блоку діагнос тики 21 Блок керування 18 через комутатор 14 також пов'язувався з електродами 22, що мали форму дисків з голчатим виступом у центрі Товщина дисків 5 - 7мм, діаметр 10 - 20мм Виготовлені з цирконію або з срібла, МІДІ, цинку тощо Блок індикації 20 постачався світловими та звукові елементами Джерело живлення утримувало акумуляторний елемент, перетворювач напруги, та елемент контролю напруги Регулювання режимів впливу здійснювали блоком керування 18, у залежності від фізичного стану кожного з пацієнтів Зазначений технічний результат при використанні пристрою, що заявляється, забезпечується впливом юнофорезу, що здійснюється від джерела живлення, (U = 4,5 - 9,0в), у режимі споживання струму близько І = ЮОмкА, за 4 - 6 циклів на добу, тривалістю понад 15 - ЗОхв кожний Голкотерапія досягається коливаннями капсули 1 при відповідному позиціюванні на БАТ, з наступним додатком тиску в комплексі з форетично- й радіотерапевтичними процедурами Електрофорез забезпечується 5 - 10% розчинами препаратів при Т 34 - 35°С й обсягом витрат останніх біля 1,5 - 2,0см3 на сеанс Сполучена радіотерапія може проводитися на довжині хвилі портативного генератора 5,6 - 7,1мм з потужністю вихідного сигналу біля 0,1мВт/см2, тривалістю 25 - ЗОхв , по 2 доби на кожній частоті та по 15хв у наступні дні, з чергуванням беззупинного та імпульсного режимів на цих частотах Крім того, пристрій має можливість здійснювати вплив на БАТ, через лікувальні електроди 22 Конусоподібним виступом 2 капсули 1 та лікувальними електродами 22 можливо здійснювати вплив на БАК постійним струмом 10 - 500мкА при напрузі до 9в, змінним струмом різної частоти та імпульсним током від 5 - 100Гц вище вказаної сили Вибирати та керувати режимом роботи допомагає блок керування 18 Тож, пристрій дає можливість індивідуалізувати терапію, виконувати и беззупинно, в положенні ріхів пацієнта, завдяки його портативності, на високоефективному рівні без утворення побічних явищ на здорові органи й тканини Різнофакторний характер терапії досягається можливістю одночасного впливу на БАТ електро-акупункурою, радіохвилями та електрофорезом з використанням як форетичних середовищ речовин анальгезуючої, імуномоделюючої, метаболістичної дії тощо При цьому тривалість та КІЛЬКІСТЬ процедур, що призначені лікарем, можуть виконуватись в домашніх умовах, з одержанням оптимальнішого ефекту До складу капсули 1 введені два допоміжних електроди 11, які контролюють транспортування ХІМІЧНИХ речовин через амплітудний дискримінатор 17, інформують про відсутність ЛІКІВ в порожнині капсули 1, контролюють коливання струму внаслідок електричного або теплового пробою тканини у зоні БАТ і через амплітудний дискримінатор 17 забезпечують відключення живлення електрода 9 капсули 1 До складу пристрою також додатково введений комутатор 14, що підключає різні засоби впливу, які відрізняються видом струму, полярністю, формою та частотою імпульсів, тривалістю впливу й т і Усі сигнали потрапляють на комутатор із джерела живлення генератора імпульсів 16 Управління комутатором здійснюють 52094 блоком керування 18, циклограму дм якого здійснює таймер 19 3 комутатора 14 також передаються інформаційні сигнали від провідників електричного живлення 11 гідрофільного елементу 5 на амплітудний дискримінатор 17, що аналізує присутність або відсутність ЛІКІВ у каналі 3, по зменшенню струму через електроди нижче встановленого рівня, а також наближення до пробою по стрибку струму на провідниках 11 Комутатор 14 також видає інформаційні параметри з електродів 22 до блоку діагностики 21, у якому плинні значення порівнюються із середньостатистичними та початковими Результати аналізу поступають до блоку керування 14, який приймає рішення по продовженню або припиненню терапії Лікувальна мета досягається впливом на БАТ постійним, змінним, імпульсним струмом різних частот і амплітуд, електромагнітними хвилями надвисоких коливань (5,6 - 7,1мм), мікроелектрофорезом однієї або різної полярності Стратегія лікування передбачає послідовний вплив на різні БАТ одного або різних меридіанів, з яким пов'язується патологічне відхилення того чи іншого органу Ефект впливу кожного з лікувальних процесів посилюється при послідовному впливі Час процедури - не обмежений Пристрій - індивідуальний, портативний, з автоматичним джерелом живлення, діагностичними властивостями оцінки результатів лікування Перед лікуванням лікар обстежує хворого, проводить пошук БАТ, потрібних для лікування, призначає лікарські сполуки, дає рекомендації по їх введенню до капсули, встановлює режим роботи усіх блоків пристрою, режим роботи усіх електродів, діагностичних параметрів та вводить їх у пам'ять блоку керування 14 В капсулу 1 для забезпечення лікування вводять ліки, яку у подальшому встановлюють та закріплюють разом з електродами 21 липкою стрічкою до шкіри Вмикають пристрій, який у подальшому працює в автоматичному режимі та забезпечує визначення блоком 21 присутності ЛІКІВ, початкового рівня опору БАТ, при впливі на них постійним струмом Юмка Надалі - контролює режим дії генераторів та інших функціональних вузлів і надає блоку керування 14 команду на початок роботи Після введення потрібної КІЛЬКОСТІ лікарських сполук, впливу сигналами надвисокої частоти, імпульсами потрібної полярності, частоти й амплітуди тощо, пристрій автоматично знеструмлюється Приклад Хворий В , 65 років Анамнез хворий страждає від болів нирок на протязі останніх 2 діб, почав скаржитися на різке збільшення болі в зоні пупка та в підреберній області, часте сечовиділення При огляді встановлено наявність ниркової коліки, нирко-кам'яної хвороби, периферійні лімфатичні вузли - не збільшені, тони серця чисті, ритмічні, пульс 80уд на хвилину, дихання у легенях везикулярне, язик вологий, живіт - симетричний, м'який, задіяний у диханні При пальпаціях виникає біль в правій та ЛІВІЙ підреберній облас 8 тях Гемоглобін - 110, лейкоцити -7600, моноцити - 5, ШОЕ - 13 Загальний білок - 6,04% Сечовина - 30мг/% Білірубін - 0,8% Діагноз ниркокам'яна хвороба, ниркові коліки, сечокислий діатез Хворому призначена комплексна надвисокочастотна рефлексофоретична терапія Надвисокочастотний вплив - на довжині хвилі 5,6мм, потужністю вихідного сигналу 0,1мВт/см, тривалістю ЗОхв на протязі наступних 2 діб лікування, з чергуванням безупинного та імпульсного режимів на зазначених частотах Форетичний режим забезпечувався з позитивного електроду джерела живлення (U = 60в, І = ЮмкА) по 4 цикли на добу, тривалістю 40хв При цьому, використовували 5% розчин СаСЬ в обсязі 2см3, баралгін із однієї з капсули та ношпу з другої Акупунктурний вплив здійснювали на рівні зони Захар'їна-Геда та крапок, що мали відношення до нирок Комплексний вплив підтримували одночасним впливом на зони Захар'їна-Геда ЕМ випромінювачем ПВЧ діапазону з потужністю сигналу 0,1 мВт/см2 Лікарські препарати діяли на медіальні канали, нирки й знімали больові синдроми Після 76 процедур встановлене поліпшення стану хворого Під ВПЛИВОМ джерела живлення електрони потрапляли крізь електрод, що був розміщений в порожнині капсули, до гідрофільної прокладки, яка контактувала з ним електрично Інгредієнти останньої в ІОННІЙ формі крізь осьовий канал спрямовано потрапляли до БАТ Електричний зв'язок з електродом відбувався через ланцюжок, що поєднував його з джерелом живлення крізь комутатор Терапія здійснювалась за рахунок комплексного впливу на біологічні клітини та медіальні канали, що відбувалися одночасно Отже, заявлений об'єкт шляхом комплексного різнофакторного впливу на БАТ забезпечує підвищення ефективності лікування, запобігає побічним явищам у здорових органах і тканинах при використанні Йому властиві високі експлуатаційні зручності, по власним можливостям пристрій не поступається стаціонарним приладам, має ознаки холтеровського, спроможний передавати до біологічних клітин електричні сигнали терапевтично сприйнятливої осцилографічної форми й потужності Тож, надані ВІДОМОСТІ інформують про те, що заявлений винахід може бути використаним, в медицині, наприклад в комплексній радіо-, електрота фізіотерапії, для нього підтверджена можливість здійснення за допомогою засобів, що надані в заявці чи ВІДОМІ до дати пріоритету з підтвердженням можливості досягнення очікуваного технічного результату Джерела інформації 1 А с 1533700СССР, МПКА61Ы 1/18-1990 2 А с 1657185 СССР, МПКА61Н 39/08 -1990 3 Пат 1816450 Роем, МПКА61 Н 39/08 -1993 4 Шт України по заявці №98105586, МПК A61N 1/30 -1998 52094 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
