Водогрійний котел

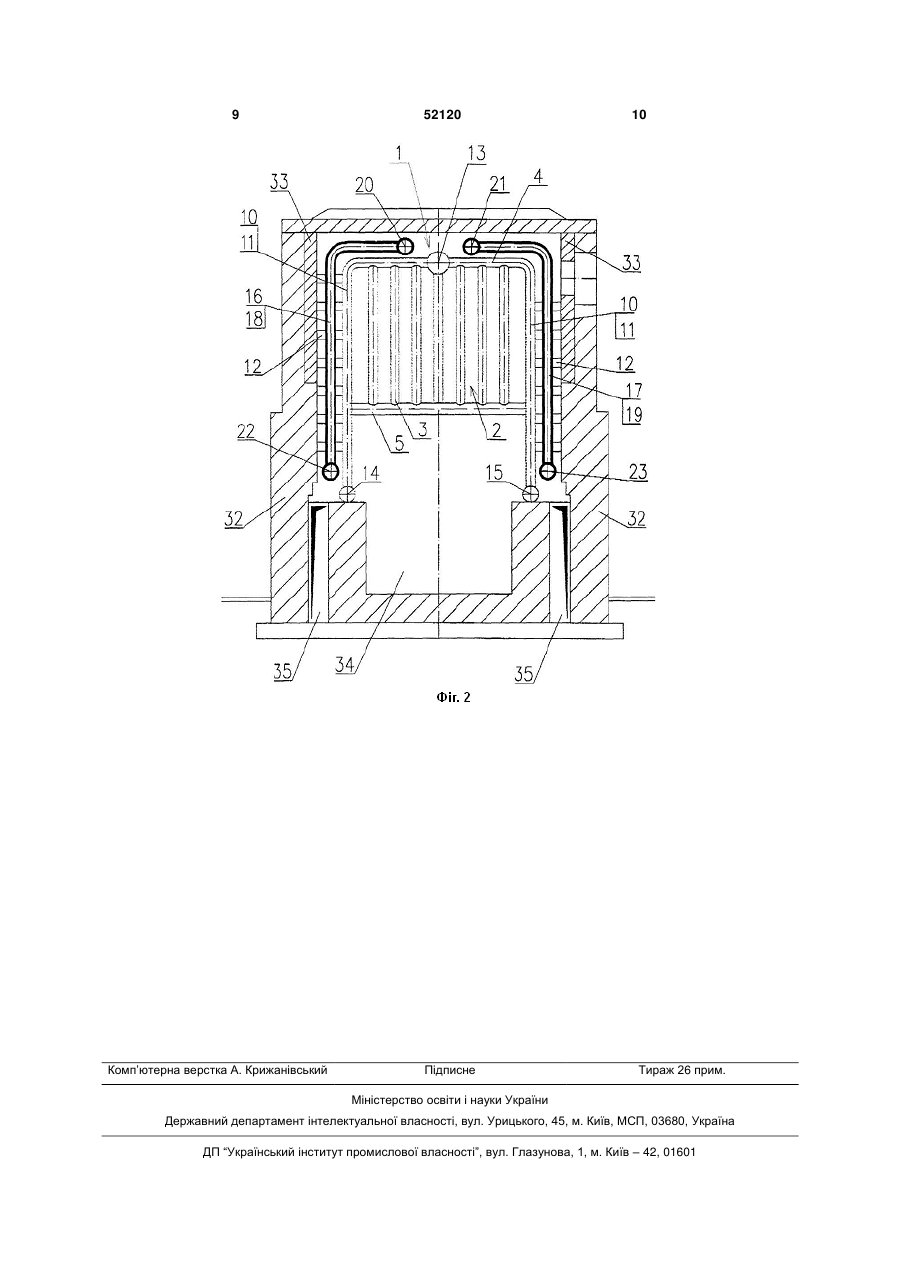

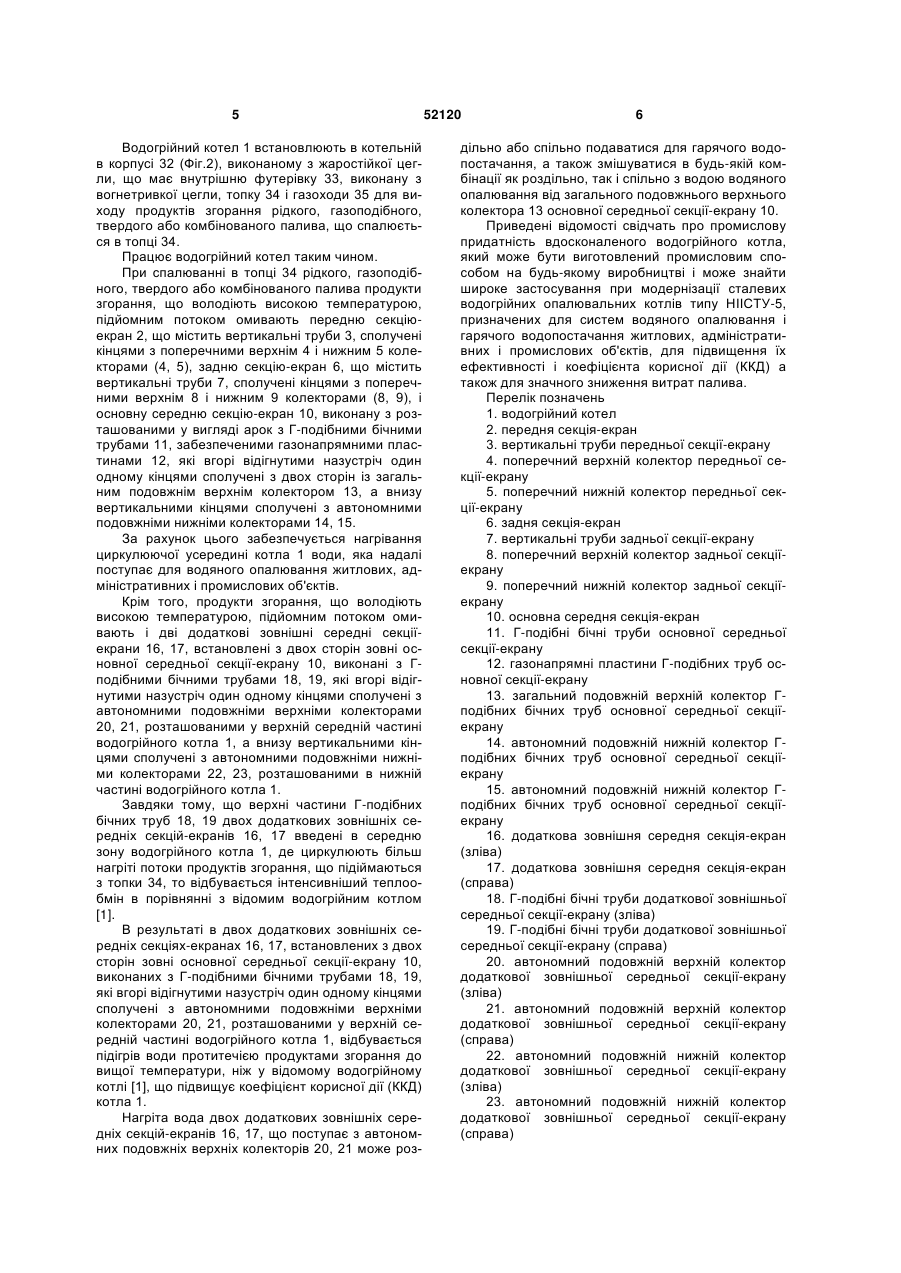

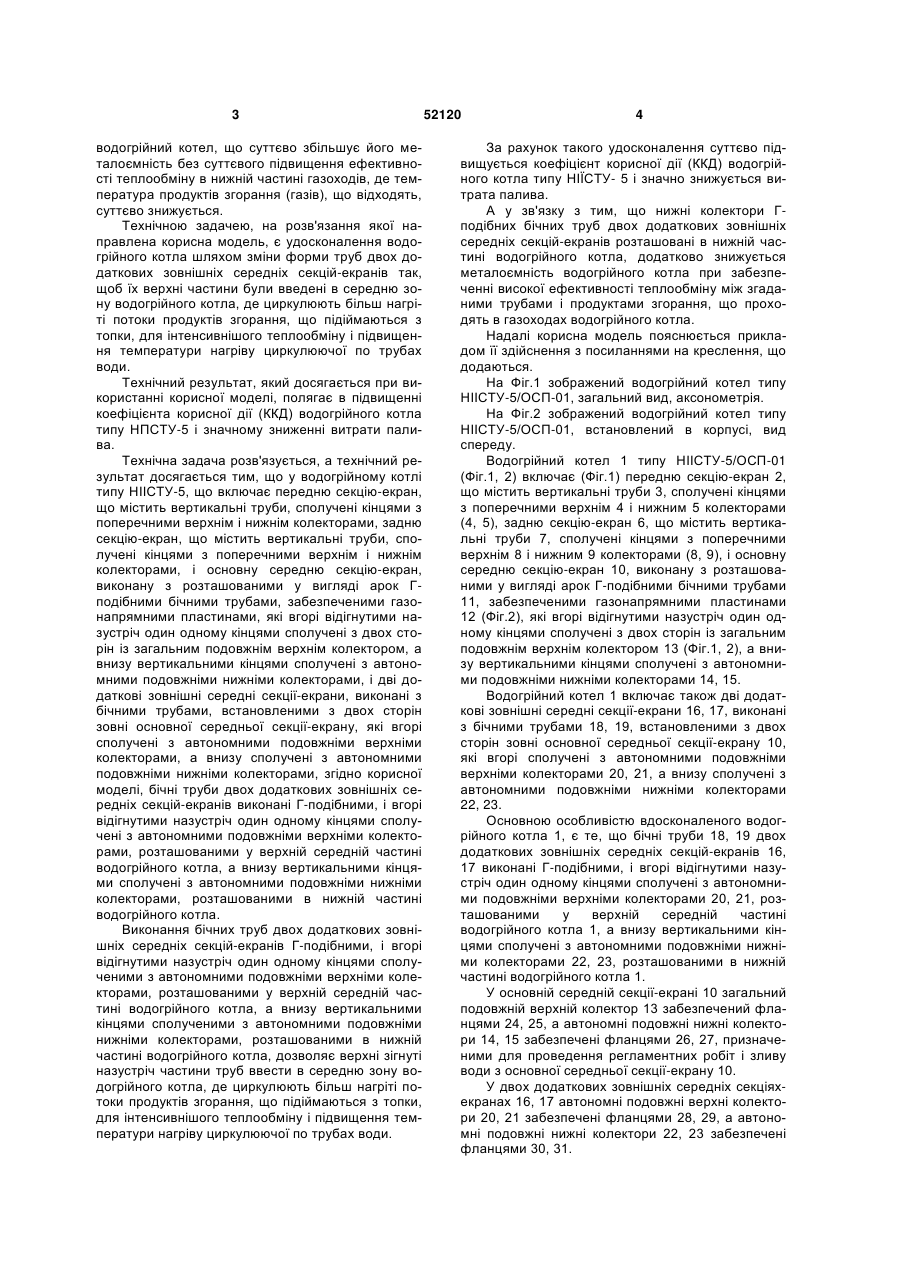

Водогрійний котел (1), що містить передню секцію-екран (2), що містить вертикальні труби (3), сполучені кінцями з поперечними верхнім (4) і нижнім (5) колекторами (4, 5), задню секцію-екран (6), що містить вертикальні труби (7), сполучені кінцями з поперечними верхнім (8) і нижнім (9) колекторами (8, 9), і основну середню секціюекран (10), виконану з розташованими у вигляді арок Г-подібними бічними трубами (11), забезпеченими газонапрямними пластинами (12), які вгорі відігнутими назустріч один одному кінцями сполу 3 водогрійний котел, що суттєво збільшує його металоємність без суттєвого підвищення ефективності теплообміну в нижній частині газоходів, де температура продуктів згорання (газів), що відходять, суттєво знижується. Технічною задачею, на розв'язання якої направлена корисна модель, є удосконалення водогрійного котла шляхом зміни форми труб двох додаткових зовнішніх середніх секцій-екранів так, щоб їх верхні частини були введені в середню зону водогрійного котла, де циркулюють більш нагріті потоки продуктів згорання, що підіймаються з топки, для інтенсивнішого теплообміну і підвищення температури нагріву циркулюючої по трубах води. Технічний результат, який досягається при використанні корисної моделі, полягає в підвищенні коефіцієнта корисної дії (ККД) водогрійного котла типу НПСТУ-5 і значному зниженні витрати палива. Технічна задача розв'язується, а технічний результат досягається тим, що у водогрійному котлі типу НІІСТУ-5, що включає передню секцію-екран, що містить вертикальні труби, сполучені кінцями з поперечними верхнім і нижнім колекторами, задню секцію-екран, що містить вертикальні труби, сполучені кінцями з поперечними верхнім і нижнім колекторами, і основну середню секцію-екран, виконану з розташованими у вигляді арок Гподібними бічними трубами, забезпеченими газонапрямними пластинами, які вгорі відігнутими назустріч один одному кінцями сполучені з двох сторін із загальним подовжнім верхнім колектором, а внизу вертикальними кінцями сполучені з автономними подовжніми нижніми колекторами, і дві додаткові зовнішні середні секції-екрани, виконані з бічними трубами, встановленими з двох сторін зовні основної середньої секції-екрану, які вгорі сполучені з автономними подовжніми верхніми колекторами, а внизу сполучені з автономними подовжніми нижніми колекторами, згідно корисної моделі, бічні труби двох додаткових зовнішніх середніх секцій-екранів виконані Г-подібними, і вгорі відігнутими назустріч один одному кінцями сполучені з автономними подовжніми верхніми колекторами, розташованими у верхній середній частині водогрійного котла, а внизу вертикальними кінцями сполучені з автономними подовжніми нижніми колекторами, розташованими в нижній частині водогрійного котла. Виконання бічних труб двох додаткових зовнішніх середніх секцій-екранів Г-подібними, і вгорі відігнутими назустріч один одному кінцями сполученими з автономними подовжніми верхніми колекторами, розташованими у верхній середній частині водогрійного котла, а внизу вертикальними кінцями сполученими з автономними подовжніми нижніми колекторами, розташованими в нижній частині водогрійного котла, дозволяє верхні зігнуті назустріч частини труб ввести в середню зону водогрійного котла, де циркулюють більш нагріті потоки продуктів згорання, що підіймаються з топки, для інтенсивнішого теплообміну і підвищення температури нагріву циркулюючої по трубах води. 52120 4 За рахунок такого удосконалення суттєво підвищується коефіцієнт корисної дії (ККД) водогрійного котла типу НІЇСТУ- 5 і значно знижується витрата палива. А у зв'язку з тим, що нижні колектори Гподібних бічних труб двох додаткових зовнішніх середніх секцій-екранів розташовані в нижній частині водогрійного котла, додатково знижується металоємність водогрійного котла при забезпеченні високої ефективності теплообміну між згаданими трубами і продуктами згорання, що проходять в газоходах водогрійного котла. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на креслення, що додаються. На Фіг.1 зображений водогрійний котел типу НІІСТУ-5/ОСП-01, загальний вид, аксонометрія. На Фіг.2 зображений водогрійний котел типу НІІСТУ-5/ОСП-01, встановлений в корпусі, вид спереду. Водогрійний котел 1 типу НІІСТУ-5/ОСП-01 (Фіг.1, 2) включає (Фіг.1) передню секцію-екран 2, що містить вертикальні труби 3, сполучені кінцями з поперечними верхнім 4 і нижним 5 колекторами (4, 5), задню секцію-екран 6, що містить вертикальні труби 7, сполучені кінцями з поперечними верхнім 8 і нижним 9 колекторами (8, 9), і основну середню секцію-екран 10, виконану з розташованими у вигляді арок Г-подібними бічними трубами 11, забезпеченими газонапрямними пластинами 12 (Фіг.2), які вгорі відігнутими назустріч один одному кінцями сполучені з двох сторін із загальним подовжнім верхнім колектором 13 (Фіг.1, 2), а внизу вертикальними кінцями сполучені з автономними подовжніми нижніми колекторами 14, 15. Водогрійний котел 1 включає також дві додаткові зовнішні середні секції-екрани 16, 17, виконані з бічними трубами 18, 19, встановленими з двох сторін зовні основної середньої секції-екрану 10, які вгорі сполучені з автономними подовжніми верхніми колекторами 20, 21, а внизу сполучені з автономними подовжніми нижніми колекторами 22, 23. Основною особливістю вдосконаленого водогрійного котла 1, є те, що бічні труби 18, 19 двох додаткових зовнішніх середніх секцій-екранів 16, 17 виконані Г-подібними, і вгорі відігнутими назустріч один одному кінцями сполучені з автономними подовжніми верхніми колекторами 20, 21, розташованими у верхній середній частині водогрійного котла 1, а внизу вертикальними кінцями сполучені з автономними подовжніми нижніми колекторами 22, 23, розташованими в нижній частині водогрійного котла 1. У основній середній секції-екрані 10 загальний подовжній верхній колектор 13 забезпечений фланцями 24, 25, а автономні подовжні нижні колектори 14, 15 забезпечені фланцями 26, 27, призначеними для проведення регламентних робіт і зливу води з основної середньої секції-екрану 10. У двох додаткових зовнішніх середніх секціяхекранах 16, 17 автономні подовжні верхні колектори 20, 21 забезпечені фланцями 28, 29, а автономні подовжні нижні колектори 22, 23 забезпечені фланцями 30, 31. 5 Водогрійний котел 1 встановлюють в котельній в корпусі 32 (Фіг.2), виконаному з жаростійкої цегли, що має внутрішню футерівку 33, виконану з вогнетривкої цегли, топку 34 і газоходи 35 для виходу продуктів згорання рідкого, газоподібного, твердого або комбінованого палива, що спалюється в топці 34. Працює водогрійний котел таким чином. При спалюванні в топці 34 рідкого, газоподібного, твердого або комбінованого палива продукти згорання, що володіють високою температурою, підйомним потоком омивають передню секціюекран 2, що містить вертикальні труби 3, сполучені кінцями з поперечними верхнім 4 і нижним 5 колекторами (4, 5), задню секцію-екран 6, що містить вертикальні труби 7, сполучені кінцями з поперечними верхнім 8 і нижним 9 колекторами (8, 9), і основну середню секцію-екран 10, виконану з розташованими у вигляді арок з Г-подібними бічними трубами 11, забезпеченими газонапрямними пластинами 12, які вгорі відігнутими назустріч один одному кінцями сполучені з двох сторін із загальним подовжнім верхнім колектором 13, а внизу вертикальними кінцями сполучені з автономними подовжніми нижніми колекторами 14, 15. За рахунок цього забезпечується нагрівання циркулюючої усередині котла 1 води, яка надалі поступає для водяного опалювання житлових, адміністративних і промислових об'єктів. Крім того, продукти згорання, що володіють високою температурою, підйомним потоком омивають і дві додаткові зовнішні середні секціїекрани 16, 17, встановлені з двох сторін зовні основної середньої секції-екрану 10, виконані з Гподібними бічними трубами 18, 19, які вгорі відігнутими назустріч один одному кінцями сполучені з автономними подовжніми верхніми колекторами 20, 21, розташованими у верхній середній частині водогрійного котла 1, а внизу вертикальними кінцями сполучені з автономними подовжніми нижніми колекторами 22, 23, розташованими в нижній частині водогрійного котла 1. Завдяки тому, що верхні частини Г-подібних бічних труб 18, 19 двох додаткових зовнішніх середніх секцій-екранів 16, 17 введені в середню зону водогрійного котла 1, де циркулюють більш нагріті потоки продуктів згорання, що підіймаються з топки 34, то відбувається інтенсивніший теплообмін в порівнянні з відомим водогрійним котлом [1]. В результаті в двох додаткових зовнішніх середніх секціях-екранах 16, 17, встановлених з двох сторін зовні основної середньої секції-екрану 10, виконаних з Г-подібними бічними трубами 18, 19, які вгорі відігнутими назустріч один одному кінцями сполучені з автономними подовжніми верхніми колекторами 20, 21, розташованими у верхній середній частині водогрійного котла 1, відбувається підігрів води протитечією продуктами згорання до вищої температури, ніж у відомому водогрійному котлі [1], що підвищує коефіцієнт корисної дії (ККД) котла 1. Нагріта вода двох додаткових зовнішніх середніх секцій-екранів 16, 17, що поступає з автономних подовжніх верхніх колекторів 20, 21 може роз 52120 6 дільно або спільно подаватися для гарячого водопостачання, а також змішуватися в будь-якій комбінації як роздільно, так і спільно з водою водяного опалювання від загального подовжнього верхнього колектора 13 основної середньої секції-екрану 10. Приведені відомості свідчать про промислову придатність вдосконаленого водогрійного котла, який може бути виготовлений промисловим способом на будь-якому виробництві і може знайти широке застосування при модернізації сталевих водогрійних опалювальних котлів типу НІІСТУ-5, призначених для систем водяного опалювання і гарячого водопостачання житлових, адміністративних і промислових об'єктів, для підвищення їх ефективності і коефіцієнта корисної дії (ККД) а також для значного зниження витрат палива. Перелік позначень 1. водогрійний котел 2. передня секція-екран 3. вертикальні труби передньої секції-екрану 4. поперечний верхній колектор передньої секції-екрану 5. поперечний нижній колектор передньої секції-екрану 6. задня секція-екран 7. вертикальні труби задньої секції-екрану 8. поперечний верхній колектор задньої секціїекрану 9. поперечний нижній колектор задньої секціїекрану 10. основна середня секція-екран 11. Г-подібні бічні труби основної середньої секції-екрану 12. газонапрямні пластини Г-подібних труб основної секції-екрану 13. загальний подовжній верхній колектор Гподібних бічних труб основної середньої секціїекрану 14. автономний подовжній нижній колектор Гподібних бічних труб основної середньої секціїекрану 15. автономний подовжній нижній колектор Гподібних бічних труб основної середньої секціїекрану 16. додаткова зовнішня середня секція-екран (зліва) 17. додаткова зовнішня середня секція-екран (справа) 18. Г-подібні бічні труби додаткової зовнішньої середньої секції-екрану (зліва) 19. Г-подібні бічні труби додаткової зовнішньої середньої секції-екрану (справа) 20. автономний подовжній верхній колектор додаткової зовнішньої середньої секції-екрану (зліва) 21. автономний подовжній верхній колектор додаткової зовнішньої середньої секції-екрану (справа) 22. автономний подовжній нижній колектор додаткової зовнішньої середньої секції-екрану (зліва) 23. автономний подовжній нижній колектор додаткової зовнішньої середньої секції-екрану (справа) 7 24. фланець (вхідний) загального подовжнього верхнього колектора основної середньої секціїекрану 25. фланець (вихідний) загального подовжнього верхнього колектора основної середньої секціїекрану 26. фланець автономного подовжнього нижнього колектора основної середньої секції-екрану (зліва) 27. фланець автономного подовжнього нижнього колектора основної середньої секції-екрану (справа) 28. фланець автономного подовжнього верхнього колектора додаткової зовнішньої середньої секції-екрану (зліва) 52120 8 29. фланець автономного подовжнього верхнього колектора додаткової зовнішньої середньої секції-екрану (справа) 30. фланець автономного подовжнього нижнього колектора додаткової зовнішньої середньої секції-екрану (зліва) 31. фланець автономного подовжнього нижнього колектора додаткової зовнішньої середньої секції-екрану (справа) 32. корпус 33. футерівка 34. топка 35. газоходи 9 Комп’ютерна верстка А. Крижанівський 52120 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
