Пристрій для стрільби патронами, спорядженими еластичними снарядами несмертельної дії

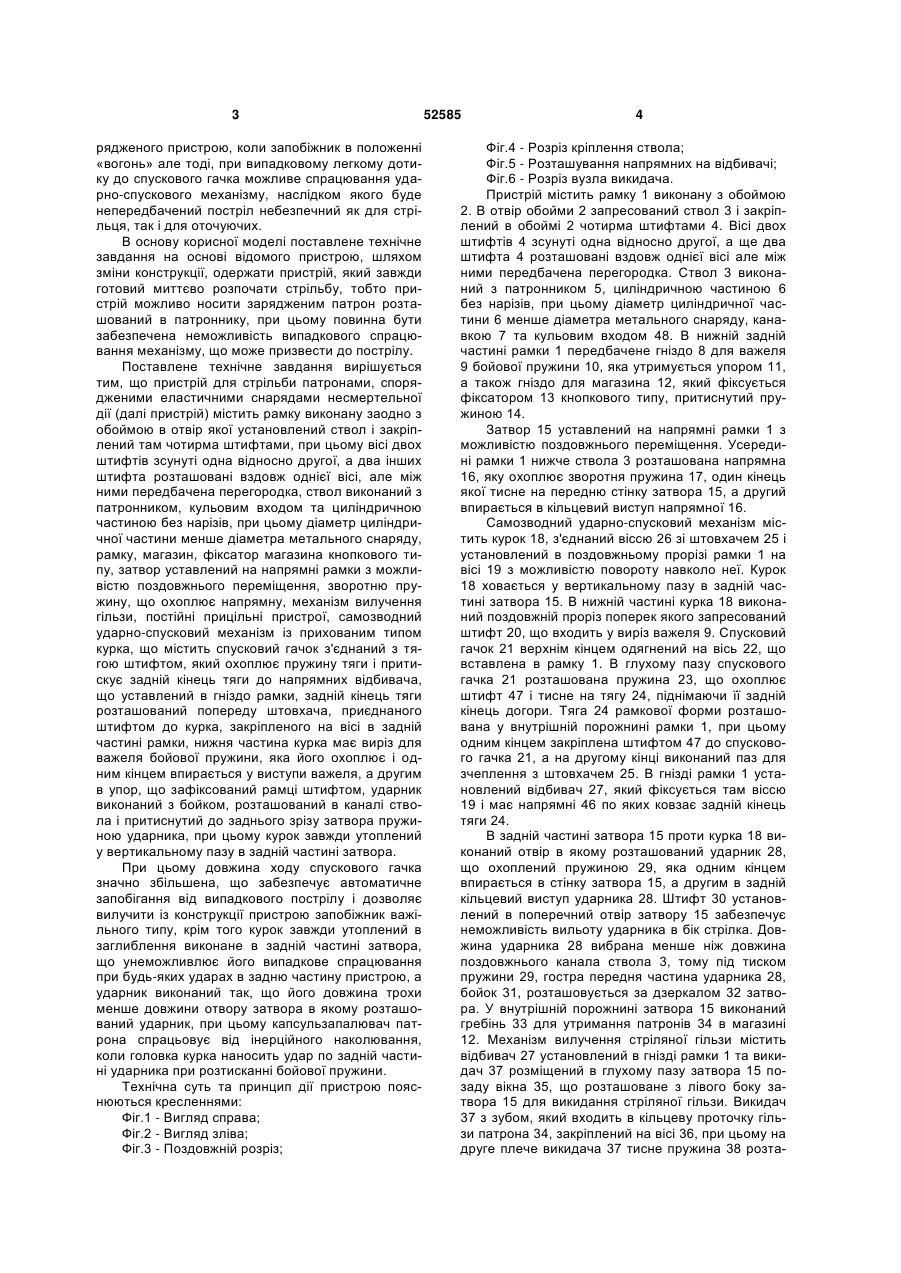

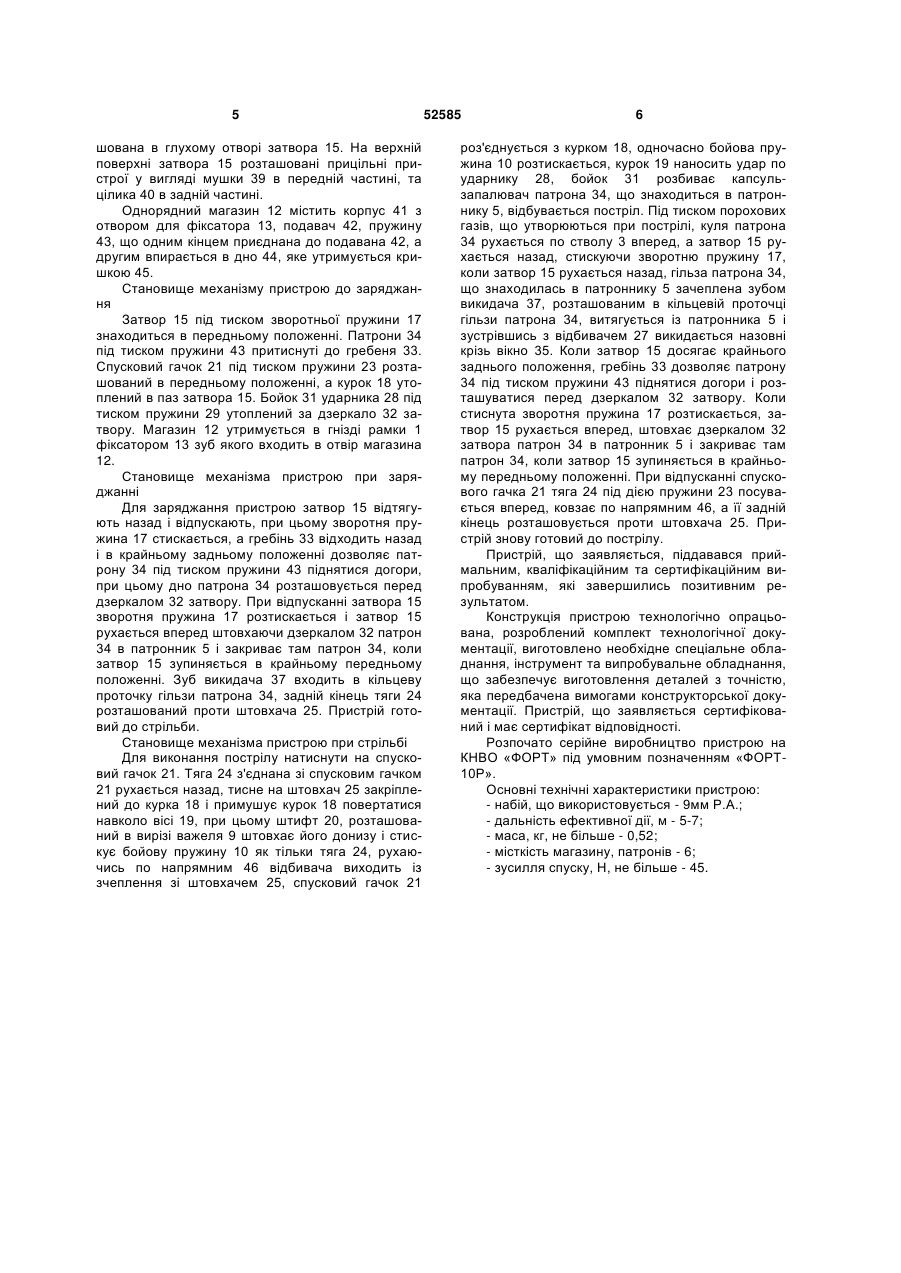

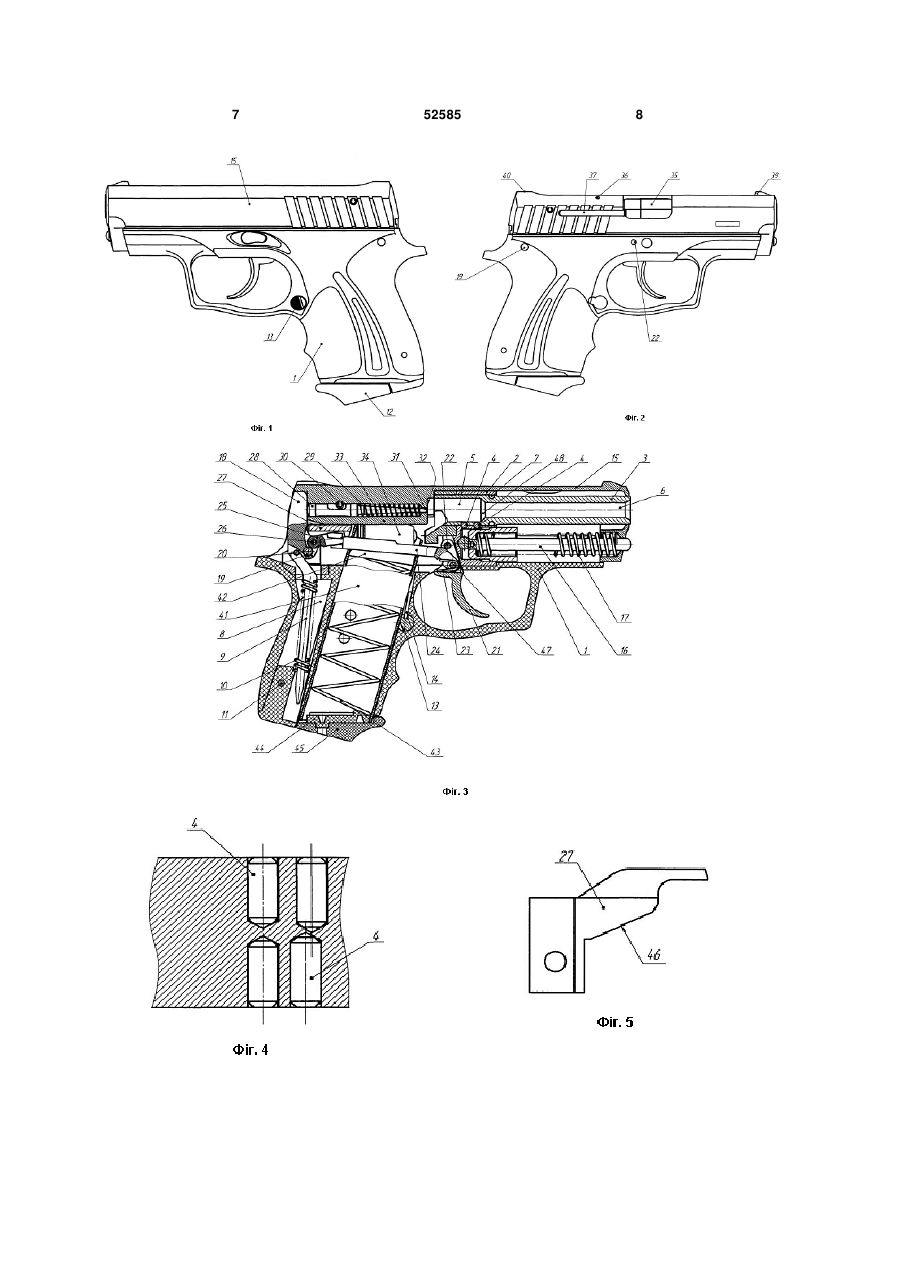

Пристрій для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, що містить рамку, виконану заодно з обоймою, в отвір якої установлений ствол і закріплений там чотирма штифтами, при цьому вісі двох штифтів зсунуті одна відносно другої, а два інших штифта розташовані вздовж однієї вісі, але між ними передбачена перегородка, ствол виконаний з патронником, кульовим входом та циліндричною частиною без нарізів, при цьому діаметр циліндричної частини менше діаметра метального снаряду, магазин, фіксатор магазина кнопкового типу, затвор, уставлений на напрямні рамки, з можливістю поз U 2 (19) 1 3 рядженого пристрою, коли запобіжник в положенні «вогонь» але тоді, при випадковому легкому дотику до спускового гачка можливе спрацювання ударно-спускового механізму, наслідком якого буде непередбачений постріл небезпечний як для стрільця, так і для оточуючих. В основу корисної моделі поставлене технічне завдання на основі відомого пристрою, шляхом зміни конструкції, одержати пристрій, який завжди готовий миттєво розпочати стрільбу, тобто пристрій можливо носити зарядженим патрон розташований в патроннику, при цьому повинна бути забезпечена неможливість випадкового спрацювання механізму, що може призвести до пострілу. Поставлене технічне завдання вирішується тим, що пристрій для стрільби патронами, спорядженими еластичними снарядами несмертельної дії (далі пристрій) містить рамку виконану заодно з обоймою в отвір якої установлений ствол і закріплений там чотирма штифтами, при цьому вісі двох штифтів зсунуті одна відносно другої, а два інших штифта розташовані вздовж однієї вісі, але між ними передбачена перегородка, ствол виконаний з патронником, кульовим входом та циліндричною частиною без нарізів, при цьому діаметр циліндричної частини менше діаметра метального снаряду, рамку, магазин, фіксатор магазина кнопкового типу, затвор уставлений на напрямні рамки з можливістю поздовжнього переміщення, зворотню пружину, що охоплює напрямну, механізм вилучення гільзи, постійні прицільні пристрої, самозводний ударно-спусковий механізм із прихованим типом курка, що містить спусковий гачок з'єднаний з тягою штифтом, який охоплює пружину тяги і притискує задній кінець тяги до напрямних відбивача, що уставлений в гніздо рамки, задній кінець тяги розташований попереду штовхача, приєднаного штифтом до курка, закріпленого на вісі в задній частині рамки, нижня частина курка має виріз для важеля бойової пружини, яка його охоплює і одним кінцем впирається у виступи важеля, а другим в упор, що зафіксований рамці штифтом, ударник виконаний з бойком, розташований в каналі ствола і притиснутий до заднього зрізу затвора пружиною ударника, при цьому курок завжди утоплений у вертикальному пазу в задній частині затвора. При цьому довжина ходу спускового гачка значно збільшена, що забезпечує автоматичне запобігання від випадкового пострілу і дозволяє вилучити із конструкції пристрою запобіжник важільного типу, крім того курок завжди утоплений в заглиблення виконане в задній частині затвора, що унеможливлює його випадкове спрацювання при будь-яких ударах в задню частину пристрою, а ударник виконаний так, що його довжина трохи менше довжини отвору затвора в якому розташований ударник, при цьому капсульзапалювач патрона спрацьовує від інерційного наколювання, коли головка курка наносить удар по задній частині ударника при розтисканні бойової пружини. Технічна суть та принцип дії пристрою пояснюються кресленнями: Фіг.1 - Вигляд справа; Фіг.2 - Вигляд зліва; Фіг.3 - Поздовжній розріз; 52585 4 Фіг.4 - Розріз кріплення ствола; Фіг.5 - Розташування напрямних на відбивачі; Фіг.6 - Розріз вузла викидача. Пристрій містить рамку 1 виконану з обоймою 2. В отвір обойми 2 запресований ствол 3 і закріплений в обоймі 2 чотирма штифтами 4. Вісі двох штифтів 4 зсунуті одна відносно другої, а ще два штифта 4 розташовані вздовж однієї вісі але між ними передбачена перегородка. Ствол 3 виконаний з патронником 5, циліндричною частиною 6 без нарізів, при цьому діаметр циліндричної частини 6 менше діаметра метального снаряду, канавкою 7 та кульовим входом 48. В нижній задній частині рамки 1 передбачене гніздо 8 для важеля 9 бойової пружини 10, яка утримується упором 11, а також гніздо для магазина 12, який фіксується фіксатором 13 кнопкового типу, притиснутий пружиною 14. Затвор 15 уставлений на напрямні рамки 1 з можливістю поздовжнього переміщення. Усередині рамки 1 нижче ствола 3 розташована напрямна 16, яку охоплює зворотня пружина 17, один кінець якої тисне на передню стінку затвора 15, а другий впирається в кільцевий виступ напрямної 16. Самозводний ударно-спусковий механізм містить курок 18, з'єднаний віссю 26 зі штовхачем 25 і установлений в поздовжньому прорізі рамки 1 на вісі 19 з можливістю повороту навколо неї. Курок 18 ховається у вертикальному пазу в задній частині затвора 15. В нижній частині курка 18 виконаний поздовжній проріз поперек якого запресований штифт 20, що входить у виріз важеля 9. Спусковий гачок 21 верхнім кінцем одягнений на вісь 22, що вставлена в рамку 1. В глухому пазу спускового гачка 21 розташована пружина 23, що охоплює штифт 47 і тисне на тягу 24, піднімаючи її задній кінець догори. Тяга 24 рамкової форми розташована у внутрішній порожнині рамки 1, при цьому одним кінцем закріплена штифтом 47 до спускового гачка 21, а на другому кінці виконаний паз для зчеплення з штовхачем 25. В гнізді рамки 1 установлений відбивач 27, який фіксується там віссю 19 і має напрямні 46 по яких ковзає задній кінець тяги 24. В задній частині затвора 15 проти курка 18 виконаний отвір в якому розташований ударник 28, що охоплений пружиною 29, яка одним кінцем впирається в стінку затвора 15, а другим в задній кільцевий виступ ударника 28. Штифт 30 установлений в поперечний отвір затвору 15 забезпечує неможливість вильоту ударника в бік стрілка. Довжина ударника 28 вибрана менше ніж довжина поздовжнього канала ствола 3, тому під тиском пружини 29, гостра передня частина ударника 28, бойок 31, розташовується за дзеркалом 32 затвора. У внутрішній порожнині затвора 15 виконаний гребінь 33 для утримання патронів 34 в магазині 12. Механізм вилучення стріляної гільзи містить відбивач 27 установлений в гнізді рамки 1 та викидач 37 розміщений в глухому пазу затвора 15 позаду вікна 35, що розташоване з лівого боку затвора 15 для викидання стріляної гільзи. Викидач 37 з зубом, який входить в кільцеву проточку гільзи патрона 34, закріплений на вісі 36, при цьому на друге плече викидача 37 тисне пружина 38 розта 5 шована в глухому отворі затвора 15. На верхній поверхні затвора 15 розташовані прицільні пристрої у вигляді мушки 39 в передній частині, та цілика 40 в задній частині. Однорядний магазин 12 містить корпус 41 з отвором для фіксатора 13, подавач 42, пружину 43, що одним кінцем приєднана до подавана 42, а другим впирається в дно 44, яке утримується кришкою 45. Становище механізму пристрою до заряджання Затвор 15 під тиском зворотньої пружини 17 знаходиться в передньому положенні. Патрони 34 під тиском пружини 43 притиснуті до гребеня 33. Спусковий гачок 21 під тиском пружини 23 розташований в передньому положенні, а курок 18 утоплений в паз затвора 15. Бойок 31 ударника 28 під тиском пружини 29 утоплений за дзеркало 32 затвору. Магазин 12 утримується в гнізді рамки 1 фіксатором 13 зуб якого входить в отвір магазина 12. Становище механізма пристрою при заряджанні Для заряджання пристрою затвор 15 відтягують назад і відпускають, при цьому зворотня пружина 17 стискається, а гребінь 33 відходить назад і в крайньому задньому положенні дозволяє патрону 34 під тиском пружини 43 піднятися догори, при цьому дно патрона 34 розташовується перед дзеркалом 32 затвору. При відпусканні затвора 15 зворотня пружина 17 розтискається і затвор 15 рухається вперед штовхаючи дзеркалом 32 патрон 34 в патронник 5 і закриває там патрон 34, коли затвор 15 зупиняється в крайньому передньому положенні. Зуб викидача 37 входить в кільцеву проточку гільзи патрона 34, задній кінець тяги 24 розташований проти штовхача 25. Пристрій готовий до стрільби. Становище механізма пристрою при стрільбі Для виконання пострілу натиснути на спусковий гачок 21. Тяга 24 з'єднана зі спусковим гачком 21 рухається назад, тисне на штовхач 25 закріплений до курка 18 і примушує курок 18 повертатися навколо вісі 19, при цьому штифт 20, розташований в вирізі важеля 9 штовхає його донизу і стискує бойову пружину 10 як тільки тяга 24, рухаючись по напрямним 46 відбивача виходить із зчеплення зі штовхачем 25, спусковий гачок 21 52585 6 роз'єднується з курком 18, одночасно бойова пружина 10 розтискається, курок 19 наносить удар по ударнику 28, бойок 31 розбиває капсульзапалювач патрона 34, що знаходиться в патроннику 5, відбувається постріл. Під тиском порохових газів, що утворюються при пострілі, куля патрона 34 рухається по стволу 3 вперед, а затвор 15 рухається назад, стискуючи зворотню пружину 17, коли затвор 15 рухається назад, гільза патрона 34, що знаходилась в патроннику 5 зачеплена зубом викидача 37, розташованим в кільцевій проточці гільзи патрона 34, витягується із патронника 5 і зустрівшись з відбивачем 27 викидається назовні крізь вікно 35. Коли затвор 15 досягає крайнього заднього положення, гребінь 33 дозволяє патрону 34 під тиском пружини 43 піднятися догори і розташуватися перед дзеркалом 32 затвору. Коли стиснута зворотня пружина 17 розтискається, затвор 15 рухається вперед, штовхає дзеркалом 32 затвора патрон 34 в патронник 5 і закриває там патрон 34, коли затвор 15 зупиняється в крайньому передньому положенні. При відпусканні спускового гачка 21 тяга 24 під дією пружини 23 посувається вперед, ковзає по напрямним 46, а її задній кінець розташовується проти штовхача 25. Пристрій знову готовий до пострілу. Пристрій, що заявляється, піддавався приймальним, кваліфікаційним та сертифікаційним випробуванням, які завершились позитивним результатом. Конструкція пристрою технологічно опрацьована, розроблений комплект технологічної документації, виготовлено необхідне спеціальне обладнання, інструмент та випробувальне обладнання, що забезпечує виготовлення деталей з точністю, яка передбачена вимогами конструкторської документації. Пристрій, що заявляється сертифікований і має сертифікат відповідності. Розпочато серійне виробництво пристрою на КНВО «ФОРТ» під умовним позначенням «ФОРТ10Р». Основні технічні характеристики пристрою: - набій, що використовується - 9мм Р.А.; - дальність ефективної дії, м - 5-7; - маса, кг, не більше - 0,52; - місткість магазину, патронів - 6; - зусилля спуску, Н, не більше - 45. 7 52585 8 9 Комп’ютерна верстка А. Крижанівський 52585 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
