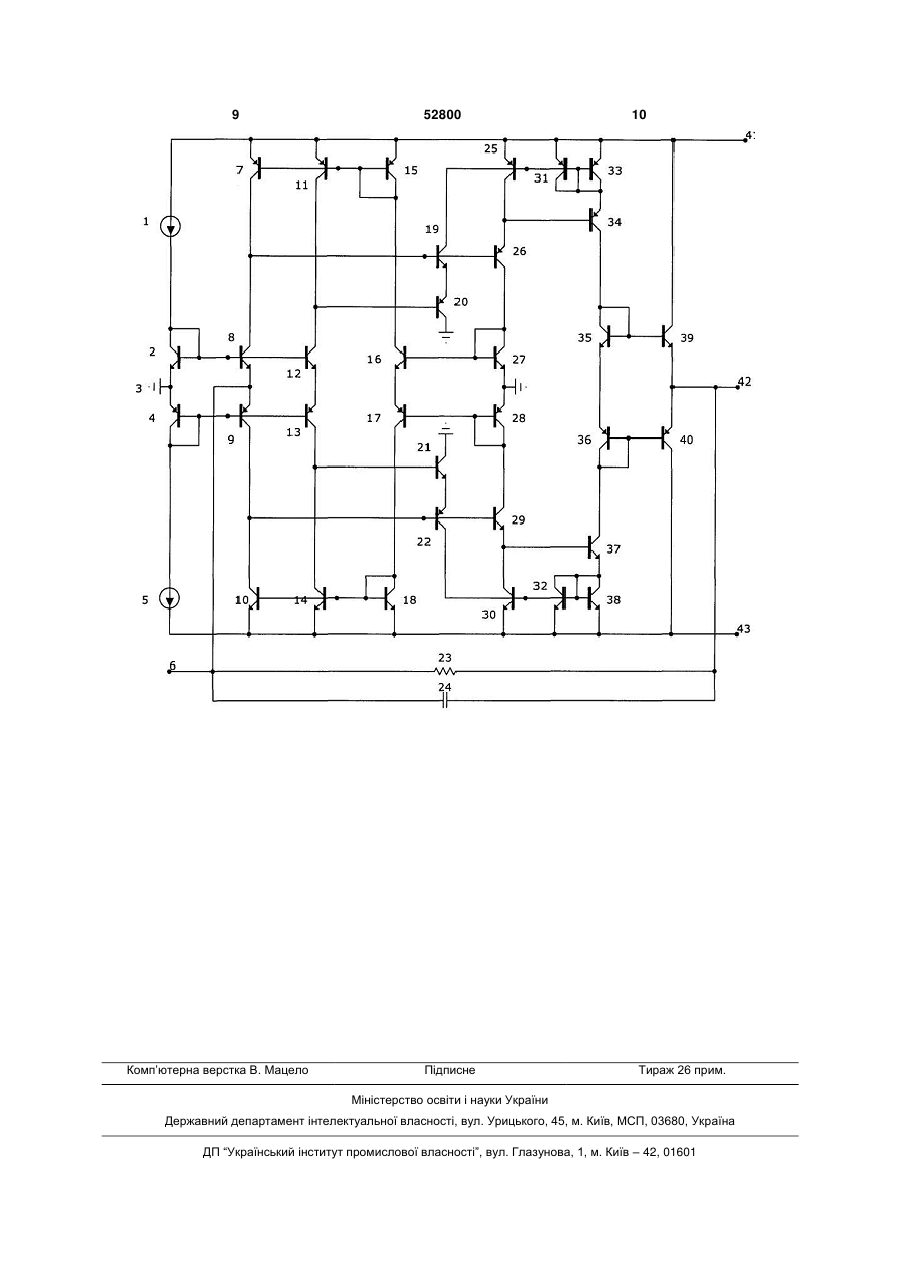

Двотактний симетричний підсилювач струму

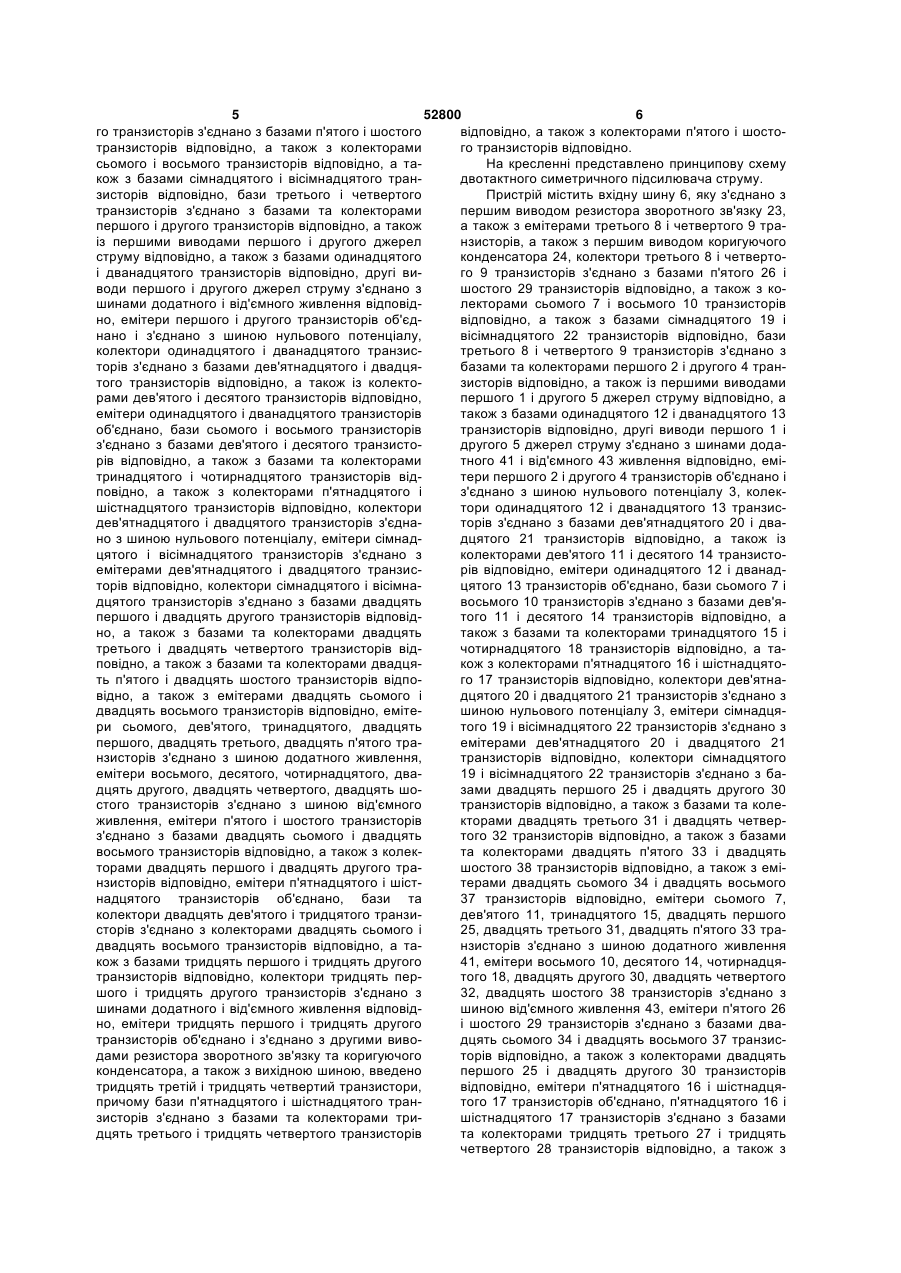

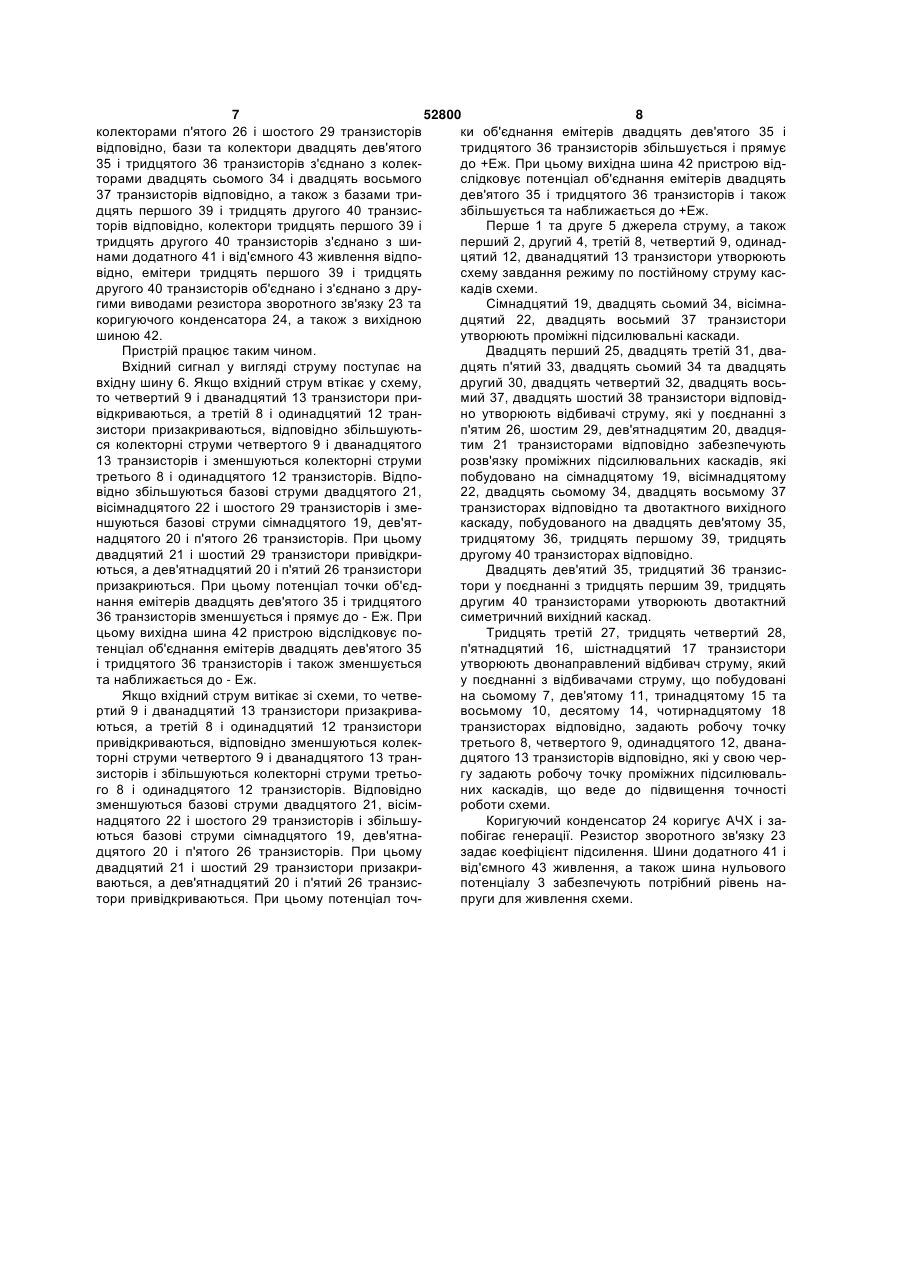

Двотактний симетричний підсилювач струму, який містить вхідну шину, яку з'єднано з першим виводом резистора зворотного зв'язку, а також з емітерами третього і четвертого транзисторів, а також з першим виводом коригуючого конденсатора, колектори третього і четвертого транзисторів з'єднано з базами п'ятого і шостого транзисторів відповідно, а також з колекторами сьомого і восьмого транзисторів відповідно, а також з базами сімнадцятого і вісімнадцятого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також із першими виводами першого і другого джерел струму відповідно, а також з базами одинадцятого і дванадцятого транзисторів відповідно, другі виводи першого і другого джерел струму з'єднано з шинами додатного і від'ємного живлення відповідно, емітери першого і другого транзисторів об'єднано і з'єднано з шиною нульового потенціалу, колектори одинадцятого і дванадцятого транзисторів з'єднано з базами дев'ятнадцятого і двадцятого транзисторів відповідно, а також із колекторами дев'ятого і десятого транзисторів відповідно, емітери одинадцятого і дванадцятого транзисторів об'єднано, бази сьомого і восьмого транзисторів з'єднано з базами дев'ятого і десятого транзисторів відповідно, а також з базами та колекторами тринадцятого і чотирнадцятого транзисторів відповідно, а також з колекторами п'ятнадцятого і шістнадцятого транзисторів відповідно, колектори дев'ятнадцятого і U 2 (19) 1 3 52800 4 Відомо підсилювач постійного струму (А.с. також із колекторами дев'ятого і десятого транзис№1548843, H03F3/26, 1989 p.), який містить перторів відповідно, емітери одинадцятого і дванадший і другий транзистори, які мають різну структуцятого транзисторів об'єднано, бази сьомого і вору. Емітери першого і другого транзисторів з'єднасьмого транзисторів з'єднано з базами дев'ятого і но, а точка з'єднання є входом підсилювача десятого транзисторів відповідно, а також з базапостійного струму. Третій і четвертий транзистори ми та колекторами тринадцятого і чотирнадцятого мають структуру відповідно другого і першого тратранзисторів відповідно, а також з колекторами нзисторів, їх колектори є виходами підсилювача п'ятнадцятого і шістнадцятого транзисторів відпопостійного струму, а бази третього і четвертого відно, колектори дев'ятнадцятого, двадцятого, транзисторів з'єднано з колекторами першого і п'ятого, шостого транзисторів з'єднано з шиною другого транзисторів відповідно. Бази першого і нульового потенціалу 3, емітери сімнадцятого і другого транзисторів з'єднано з шиною нульового вісімнадцятого транзисторів з'єднано з емітерами потенціалу через перший і другий транзистори дев'ятнадцятого і двадцятого транзисторів відповідповідно у діодному включені та перше і друге відно, колектори сімнадцятого і вісімнадцятого джерела струмів, які включено між шинами додаттранзисторів з'єднано з базами двадцять першого ного та від'ємного живлення та базами першого і і двадцять другого транзисторів відповідно, а тадругого транзисторів відповідно. Перший та другий кож з базами та колекторами двадцять третього і транзистори у діодному включенні мають структудвадцять четвертого транзисторів відповідно, а ру відповідно до першого і другого транзисторів також з базами та колекторами двадцять п'ятого і відповідно. Перший та другий струмозадаючі еледвадцять шостого транзисторів відповідно, а також менти виконано відповідно на першому і другому з емітерами двадцять сьомого і двадцять восьмого відбивачах струму та п'ятому і шостому транзистранзисторів відповідно, емітери сьомого, дев'ятоторах, які мають структуру відповідно до третього і го, тринадцятого, двадцять першого, двадцять четвертого транзисторів. Бази п'ятого і шостого третього, двадцять п'ятого транзисторів з'єднано з транзисторів є виходами відповідно першого і друшиною додатного живлення, емітери восьмого, гого струмозадаючого елементів, їх колектори десятого, чотирнадцятого, двадцять другого, дваз'єднано з шиною нульового потенціалу, а емітери дцять четвертого, двадцять шостого транзисторів - з виходами відповідно першого і другого відбиваз'єднано з шиною від'ємного живлення, емітери чів струму. Входи відбивачів струму з'єднано через п'ятого і шостого транзисторів з'єднано з базами двополюсний струмозадаючий елемент. Колектодвадцять сьомого і двадцять восьмого транзистори третього і четвертого транзисторів з'єднано рів відповідно, а також з колекторами двадцять через коло зміщення. Коло зміщення виконано на першого і двадцять другого транзисторів відповідтретьому і четвертому транзисторах в діодному но, емітери п'ятнадцятого і шістнадцятого транзисвключенні. Виводи кола зміщення підключено до торів об'єднано, бази п'ятнадцятого і шістнадцятобаз сьомого і восьмого транзисторів, які ввімкнено го транзисторів з'єднано з базами та колекторами по схемі із загальним колектором. Емітери сьомого двадцять дев'ятого і тридцятого транзисторів віді восьмого транзисторів з'єднано, вони є виходом повідно, а також з колекторами двадцять сьомого і підсилювача. Недоліком пристрою є низька швиддвадцять восьмого транзисторів відповідно, а такодія та висока нелінійність. кож з базами тридцять першого і тридцять другого За прототип обрано двотактний симетричний транзисторів відповідно, колектори тридцять перпідсилювач струму (Патент України № 42150, Бюл. шого і тридцять другого транзисторів з'єднано з № 12, 2009 p.), який містить джерело струму, решинами додатного і від'ємного живлення відповідзистор зворотного зв'язку, коригуючий конденсано, емітери тридцять першого і тридцять другого тор, шини додатного і від'ємного живлення, шину транзисторів об'єднано і з'єднано з другими вивонульового потенціалу, тридцять два транзистори, дами резистора зворотного зв'язку та коригуючого причому вхідну шину з'єднано з першим виводом конденсатора, а також з вихідною шиною. резистора зворотного зв'язку, а також з емітерами Недоліком прототипу є низька точність роботи третього і четвертого транзисторів, а також з персхеми, що обмежує галузь використання пришим виводом коригуючого конденсатора, колектострою. ри третього і четвертого транзисторів з'єднано з В основу корисної моделі поставлено задачу базами п'ятого і шостого транзисторів відповідно, створення двотактного симетричного підсилювача а також з колекторами сьомого і восьмого транзисструму, в якому за рахунок введення нових елеторів відповідно, а також з базами сімнадцятого і ментів та зв'язків між ними підвищується точність вісімнадцятого транзисторів відповідно, бази трероботи схеми, це розширює галузь використання тього і четвертого транзисторів з'єднано з базами корисної моделі у різноманітних пристроях імпульта колекторами першого і другого транзисторів сної та обчислювальної техніки, автоматики тощо. відповідно, а також із першими виводами першого Поставлена задача досягається тим, що у і другого джерел струму відповідно, а також з бадвотактний симетричний підсилювач струму, який зами одинадцятого і дванадцятого транзисторів містить джерело струму, резистор зворотного зв'явідповідно, другі виводи першого і другого джерел зку, коригуючий конденсатор, шини додатного і струму з'єднано з шинами додатного і від'ємного від'ємного живлення, шину нульового потенціалу, живлення відповідно, емітери першого і другого тридцять два транзистори, причому вхідну шину транзисторів об'єднано і з'єднано з шиною нульоз'єднано з першим виводом резистора зворотного вого потенціалу, колектори одинадцятого і дваназв'язку, а також з емітерами третього і четвертого дцятого транзисторів з'єднано з базами дев'ятнатранзисторів, а також з першим виводом коригуюдцятого і двадцятого транзисторів відповідно, а чого конденсатора, колектори третього і четверто 5 52800 6 го транзисторів з'єднано з базами п'ятого і шостого відповідно, а також з колекторами п'ятого і шостотранзисторів відповідно, а також з колекторами го транзисторів відповідно. сьомого і восьмого транзисторів відповідно, а таНа кресленні представлено принципову схему кож з базами сімнадцятого і вісімнадцятого трандвотактного симетричного підсилювача струму. зисторів відповідно, бази третього і четвертого Пристрій містить вхідну шину 6, яку з'єднано з транзисторів з'єднано з базами та колекторами першим виводом резистора зворотного зв'язку 23, першого і другого транзисторів відповідно, а також а також з емітерами третього 8 і четвертого 9 траіз першими виводами першого і другого джерел нзисторів, а також з першим виводом коригуючого струму відповідно, а також з базами одинадцятого конденсатора 24, колектори третього 8 і четвертоі дванадцятого транзисторів відповідно, другі виго 9 транзисторів з'єднано з базами п'ятого 26 і води першого і другого джерел струму з'єднано з шостого 29 транзисторів відповідно, а також з кошинами додатного і від'ємного живлення відповідлекторами сьомого 7 і восьмого 10 транзисторів но, емітери першого і другого транзисторів об'єдвідповідно, а також з базами сімнадцятого 19 і нано і з'єднано з шиною нульового потенціалу, вісімнадцятого 22 транзисторів відповідно, бази колектори одинадцятого і дванадцятого транзистретього 8 і четвертого 9 транзисторів з'єднано з торів з'єднано з базами дев'ятнадцятого і двадцябазами та колекторами першого 2 і другого 4 трантого транзисторів відповідно, а також із колектозисторів відповідно, а також із першими виводами рами дев'ятого і десятого транзисторів відповідно, першого 1 і другого 5 джерел струму відповідно, а емітери одинадцятого і дванадцятого транзисторів також з базами одинадцятого 12 і дванадцятого 13 об'єднано, бази сьомого і восьмого транзисторів транзисторів відповідно, другі виводи першого 1 і з'єднано з базами дев'ятого і десятого транзистодругого 5 джерел струму з'єднано з шинами додарів відповідно, а також з базами та колекторами тного 41 і від'ємного 43 живлення відповідно, емітринадцятого і чотирнадцятого транзисторів відтери першого 2 і другого 4 транзисторів об'єднано і повідно, а також з колекторами п'ятнадцятого і з'єднано з шиною нульового потенціалу 3, колекшістнадцятого транзисторів відповідно, колектори тори одинадцятого 12 і дванадцятого 13 транзисдев'ятнадцятого і двадцятого транзисторів з'єднаторів з'єднано з базами дев'ятнадцятого 20 і двано з шиною нульового потенціалу, емітери сімнаддцятого 21 транзисторів відповідно, а також із цятого і вісімнадцятого транзисторів з'єднано з колекторами дев'ятого 11 і десятого 14 транзистоемітерами дев'ятнадцятого і двадцятого транзисрів відповідно, емітери одинадцятого 12 і дванадторів відповідно, колектори сімнадцятого і вісімнацятого 13 транзисторів об'єднано, бази сьомого 7 і дцятого транзисторів з'єднано з базами двадцять восьмого 10 транзисторів з'єднано з базами дев'япершого і двадцять другого транзисторів відповідтого 11 і десятого 14 транзисторів відповідно, а но, а також з базами та колекторами двадцять також з базами та колекторами тринадцятого 15 і третього і двадцять четвертого транзисторів відчотирнадцятого 18 транзисторів відповідно, а таповідно, а також з базами та колекторами двадцякож з колекторами п'ятнадцятого 16 і шістнадцятоть п'ятого і двадцять шостого транзисторів відпого 17 транзисторів відповідно, колектори дев'ятнавідно, а також з емітерами двадцять сьомого і дцятого 20 і двадцятого 21 транзисторів з'єднано з двадцять восьмого транзисторів відповідно, емітешиною нульового потенціалу 3, емітери сімнадцяри сьомого, дев'ятого, тринадцятого, двадцять того 19 і вісімнадцятого 22 транзисторів з'єднано з першого, двадцять третього, двадцять п'ятого траемітерами дев'ятнадцятого 20 і двадцятого 21 нзисторів з'єднано з шиною додатного живлення, транзисторів відповідно, колектори сімнадцятого емітери восьмого, десятого, чотирнадцятого, два19 і вісімнадцятого 22 транзисторів з'єднано з бадцять другого, двадцять четвертого, двадцять шозами двадцять першого 25 і двадцять другого 30 стого транзисторів з'єднано з шиною від'ємного транзисторів відповідно, а також з базами та колеживлення, емітери п'ятого і шостого транзисторів кторами двадцять третього 31 і двадцять четверз'єднано з базами двадцять сьомого і двадцять того 32 транзисторів відповідно, а також з базами восьмого транзисторів відповідно, а також з колекта колекторами двадцять п'ятого 33 і двадцять торами двадцять першого і двадцять другого трашостого 38 транзисторів відповідно, а також з емінзисторів відповідно, емітери п'ятнадцятого і шісттерами двадцять сьомого 34 і двадцять восьмого надцятого транзисторів об'єднано, бази та 37 транзисторів відповідно, емітери сьомого 7, колектори двадцять дев'ятого і тридцятого транзидев'ятого 11, тринадцятого 15, двадцять першого сторів з'єднано з колекторами двадцять сьомого і 25, двадцять третього 31, двадцять п'ятого 33 традвадцять восьмого транзисторів відповідно, а танзисторів з'єднано з шиною додатного живлення кож з базами тридцять першого і тридцять другого 41, емітери восьмого 10, десятого 14, чотирнадцятранзисторів відповідно, колектори тридцять пертого 18, двадцять другого 30, двадцять четвертого шого і тридцять другого транзисторів з'єднано з 32, двадцять шостого 38 транзисторів з'єднано з шинами додатного і від'ємного живлення відповідшиною від'ємного живлення 43, емітери п'ятого 26 но, емітери тридцять першого і тридцять другого і шостого 29 транзисторів з'єднано з базами дватранзисторів об'єднано і з'єднано з другими виводцять сьомого 34 і двадцять восьмого 37 транзисдами резистора зворотного зв'язку та коригуючого торів відповідно, а також з колекторами двадцять конденсатора, а також з вихідною шиною, введено першого 25 і двадцять другого 30 транзисторів тридцять третій і тридцять четвертий транзистори, відповідно, емітери п'ятнадцятого 16 і шістнадцяпричому бази п'ятнадцятого і шістнадцятого трантого 17 транзисторів об'єднано, п'ятнадцятого 16 і зисторів з'єднано з базами та колекторами тришістнадцятого 17 транзисторів з'єднано з базами дцять третього і тридцять четвертого транзисторів та колекторами тридцять третього 27 і тридцять четвертого 28 транзисторів відповідно, а також з 7 52800 8 колекторами п'ятого 26 і шостого 29 транзисторів ки об'єднання емітерів двадцять дев'ятого 35 і відповідно, бази та колектори двадцять дев'ятого тридцятого 36 транзисторів збільшується і прямує 35 і тридцятого 36 транзисторів з'єднано з колекдо +Еж. При цьому вихідна шина 42 пристрою відторами двадцять сьомого 34 і двадцять восьмого слідковує потенціал об'єднання емітерів двадцять 37 транзисторів відповідно, а також з базами тридев'ятого 35 і тридцятого 36 транзисторів і також дцять першого 39 і тридцять другого 40 транзисзбільшується та наближається до +Еж. торів відповідно, колектори тридцять першого 39 і Перше 1 та друге 5 джерела струму, а також тридцять другого 40 транзисторів з'єднано з шиперший 2, другий 4, третій 8, четвертий 9, одинаднами додатного 41 і від'ємного 43 живлення відпоцятий 12, дванадцятий 13 транзистори утворюють відно, емітери тридцять першого 39 і тридцять схему завдання режиму по постійному струму касдругого 40 транзисторів об'єднано і з'єднано з друкадів схеми. гими виводами резистора зворотного зв'язку 23 та Сімнадцятий 19, двадцять сьомий 34, вісімнакоригуючого конденсатора 24, а також з вихідною дцятий 22, двадцять восьмий 37 транзистори шиною 42. утворюють проміжні підсилювальні каскади. Пристрій працює таким чином. Двадцять перший 25, двадцять третій 31, дваВхідний сигнал у вигляді струму поступає на дцять п'ятий 33, двадцять сьомий 34 та двадцять вхідну шину 6. Якщо вхідний струм втікає у схему, другий 30, двадцять четвертий 32, двадцять восьто четвертий 9 і дванадцятий 13 транзистори примий 37, двадцять шостий 38 транзистори відповідвідкриваються, а третій 8 і одинадцятий 12 транно утворюють відбивачі струму, які у поєднанні з зистори призакриваються, відповідно збільшуютьп'ятим 26, шостим 29, дев'ятнадцятим 20, двадцяся колекторні струми четвертого 9 і дванадцятого тим 21 транзисторами відповідно забезпечують 13 транзисторів і зменшуються колекторні струми розв'язку проміжних підсилювальних каскадів, які третього 8 і одинадцятого 12 транзисторів. Відпопобудовано на сімнадцятому 19, вісімнадцятому відно збільшуються базові струми двадцятого 21, 22, двадцять сьомому 34, двадцять восьмому 37 вісімнадцятого 22 і шостого 29 транзисторів і зметранзисторах відповідно та двотактного вихідного ншуються базові струми сімнадцятого 19, дев'яткаскаду, побудованого на двадцять дев'ятому 35, надцятого 20 і п'ятого 26 транзисторів. При цьому тридцятому 36, тридцять першому 39, тридцять двадцятий 21 і шостий 29 транзистори привідкридругому 40 транзисторах відповідно. ються, а дев'ятнадцятий 20 і п'ятий 26 транзистори Двадцять дев'ятий 35, тридцятий 36 транзиспризакриються. При цьому потенціал точки об'єдтори у поєднанні з тридцять першим 39, тридцять нання емітерів двадцять дев'ятого 35 і тридцятого другим 40 транзисторами утворюють двотактний 36 транзисторів зменшується і прямує до - Еж. При симетричний вихідний каскад. цьому вихідна шина 42 пристрою відслідковує поТридцять третій 27, тридцять четвертий 28, тенціал об'єднання емітерів двадцять дев'ятого 35 п'ятнадцятий 16, шістнадцятий 17 транзистори і тридцятого 36 транзисторів і також зменшується утворюють двонаправлений відбивач струму, який та наближається до - Еж. у поєднанні з відбивачами струму, що побудовані Якщо вхідний струм витікає зі схеми, то четвена сьомому 7, дев'ятому 11, тринадцятому 15 та ртий 9 і дванадцятий 13 транзистори призакривавосьмому 10, десятому 14, чотирнадцятому 18 ються, а третій 8 і одинадцятий 12 транзистори транзисторах відповідно, задають робочу точку привідкриваються, відповідно зменшуються колектретього 8, четвертого 9, одинадцятого 12, дванаторні струми четвертого 9 і дванадцятого 13 трандцятого 13 транзисторів відповідно, які у свою черзисторів і збільшуються колекторні струми третьогу задають робочу точку проміжних підсилювальго 8 і одинадцятого 12 транзисторів. Відповідно них каскадів, що веде до підвищення точності зменшуються базові струми двадцятого 21, вісімроботи схеми. надцятого 22 і шостого 29 транзисторів і збільшуКоригуючий конденсатор 24 коригує АЧХ і заються базові струми сімнадцятого 19, дев'ятнапобігає генерації. Резистор зворотного зв'язку 23 дцятого 20 і п'ятого 26 транзисторів. При цьому задає коефіцієнт підсилення. Шини додатного 41 і двадцятий 21 і шостий 29 транзистори призакривід'ємного 43 живлення, а також шина нульового ваються, а дев'ятнадцятий 20 і п'ятий 26 транзиспотенціалу 3 забезпечують потрібний рівень натори привідкриваються. При цьому потенціал точпруги для живлення схеми. 9 Комп’ютерна верстка В. Мацело 52800 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
