Система контролю зависання рамки бадді

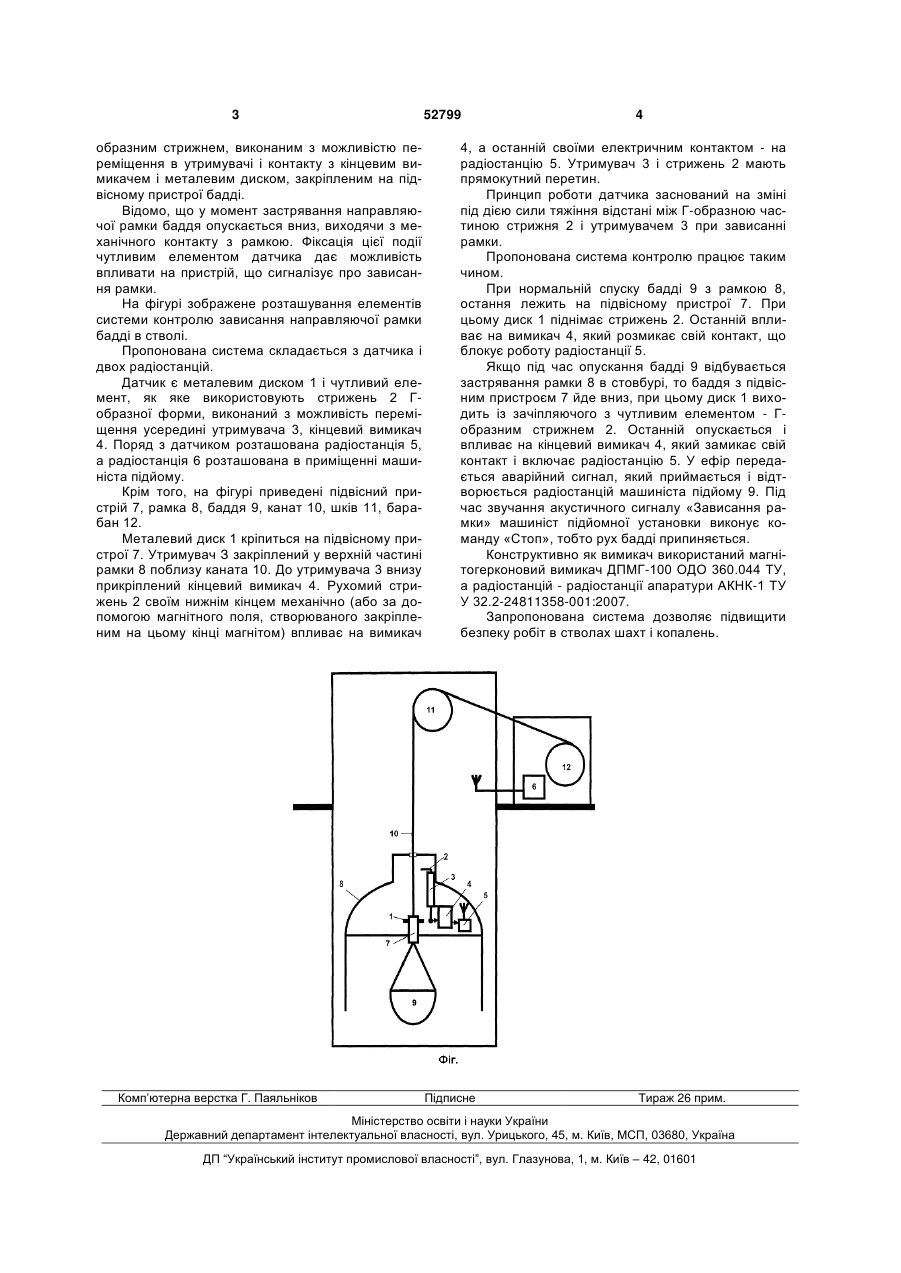

Система контролю зависання рамки бадді, що містить датчик контролю, кінцевий вимикач і дві радіостанції, яка відрізняється тим, що чутливий елемент датчика розміщено в утримувачі і являє собою Г-подібний стрижень, виконаний з можливістю переміщення в утримувачі і контакту з кінцевим вимикачем і металевим диском, закріпленим на підвісному пристрої бадді. (19) (21) u201002564 (22) 09.03.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ЛЕВИЦЬКИЙ ОЛЕКСАНДР СЕРГІЙОВИЧ, КАЗАКОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ (73) ЛЕВИЦЬКИЙ ОЛЕКСАНДР СЕРГІЙОВИЧ, КАЗАКОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ 3 образним стрижнем, виконаним з можливістю переміщення в утримувачі і контакту з кінцевим вимикачем і металевим диском, закріпленим на підвісному пристрої бадді. Відомо, що у момент застрявання направляючої рамки баддя опускається вниз, виходячи з механічного контакту з рамкою. Фіксація цієї події чутливим елементом датчика дає можливість впливати на пристрій, що сигналізує про зависання рамки. На фігурі зображене розташування елементів системи контролю зависання направляючої рамки бадді в стволі. Пропонована система складається з датчика і двох радіостанцій. Датчик є металевим диском 1 і чутливий елемент, як яке використовують стрижень 2 Гобразної форми, виконаний з можливість переміщення усередині утримувача 3, кінцевий вимикач 4. Поряд з датчиком розташована радіостанція 5, а радіостанція 6 розташована в приміщенні машиніста підйому. Крім того, на фігурі приведені підвісний пристрій 7, рамка 8, баддя 9, канат 10, шків 11, барабан 12. Металевий диск 1 кріпиться на підвісному пристрої 7. Утримувач З закріплений у верхній частині рамки 8 поблизу каната 10. До утримувача 3 внизу прикріплений кінцевий вимикач 4. Рухомий стрижень 2 своїм нижнім кінцем механічно (або за допомогою магнітного поля, створюваного закріпленим на цьому кінці магнітом) впливає на вимикач Комп’ютерна верстка Г. Паяльніков 52799 4 4, а останній своїми електричним контактом - на радіостанцію 5. Утримувач 3 і стрижень 2 мають прямокутний перетин. Принцип роботи датчика заснований на зміні під дією сили тяжіння відстані між Г-образною частиною стрижня 2 і утримувачем 3 при зависанні рамки. Пропонована система контролю працює таким чином. При нормальній спуску бадді 9 з рамкою 8, остання лежить на підвісному пристрої 7. При цьому диск 1 піднімає стрижень 2. Останній впливає на вимикач 4, який розмикає свій контакт, що блокує роботу радіостанції 5. Якщо під час опускання бадді 9 відбувається застрявання рамки 8 в стовбурі, то баддя з підвісним пристроєм 7 йде вниз, при цьому диск 1 виходить із зачіпляючого з чутливим елементом - Гобразним стрижнем 2. Останній опускається і впливає на кінцевий вимикач 4, який замикає свій контакт і включає радіостанцію 5. У ефір передається аварійний сигнал, який приймається і відтворюється радіостанцій машиніста підйому 9. Під час звучання акустичного сигналу «Зависання рамки» машиніст підйомної установки виконує команду «Стоп», тобто рух бадді припиняється. Конструктивно як вимикач використаний магнітогерконовий вимикач ДПМГ-100 ОДО 360.044 ТУ, а радіостанцій - радіостанції апаратури АКНК-1 ТУ У 32.2-24811358-001:2007. Запропонована система дозволяє підвищити безпеку робіт в стволах шахт і копалень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
