Шаблон для виготовлення футерівки металургійних ковшів

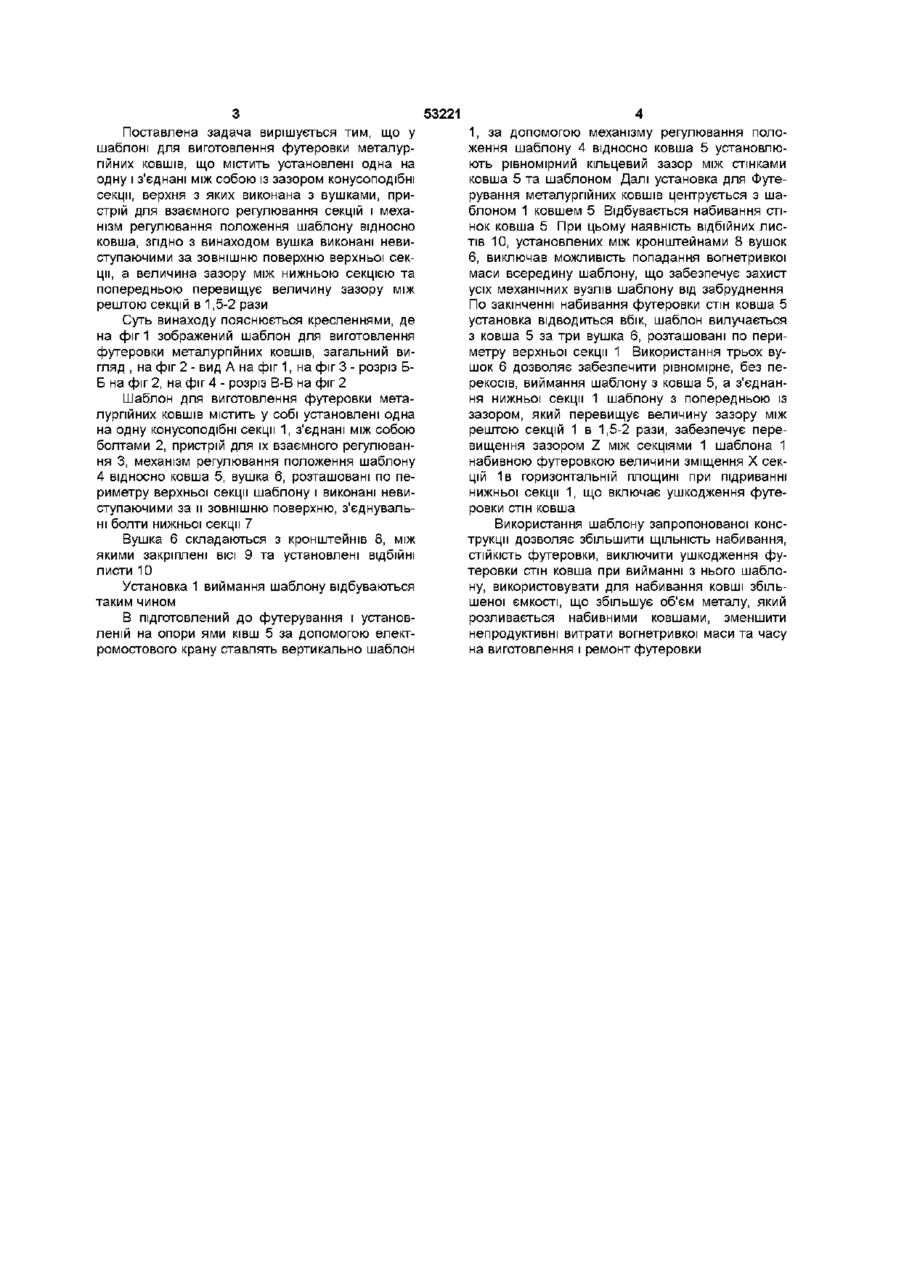

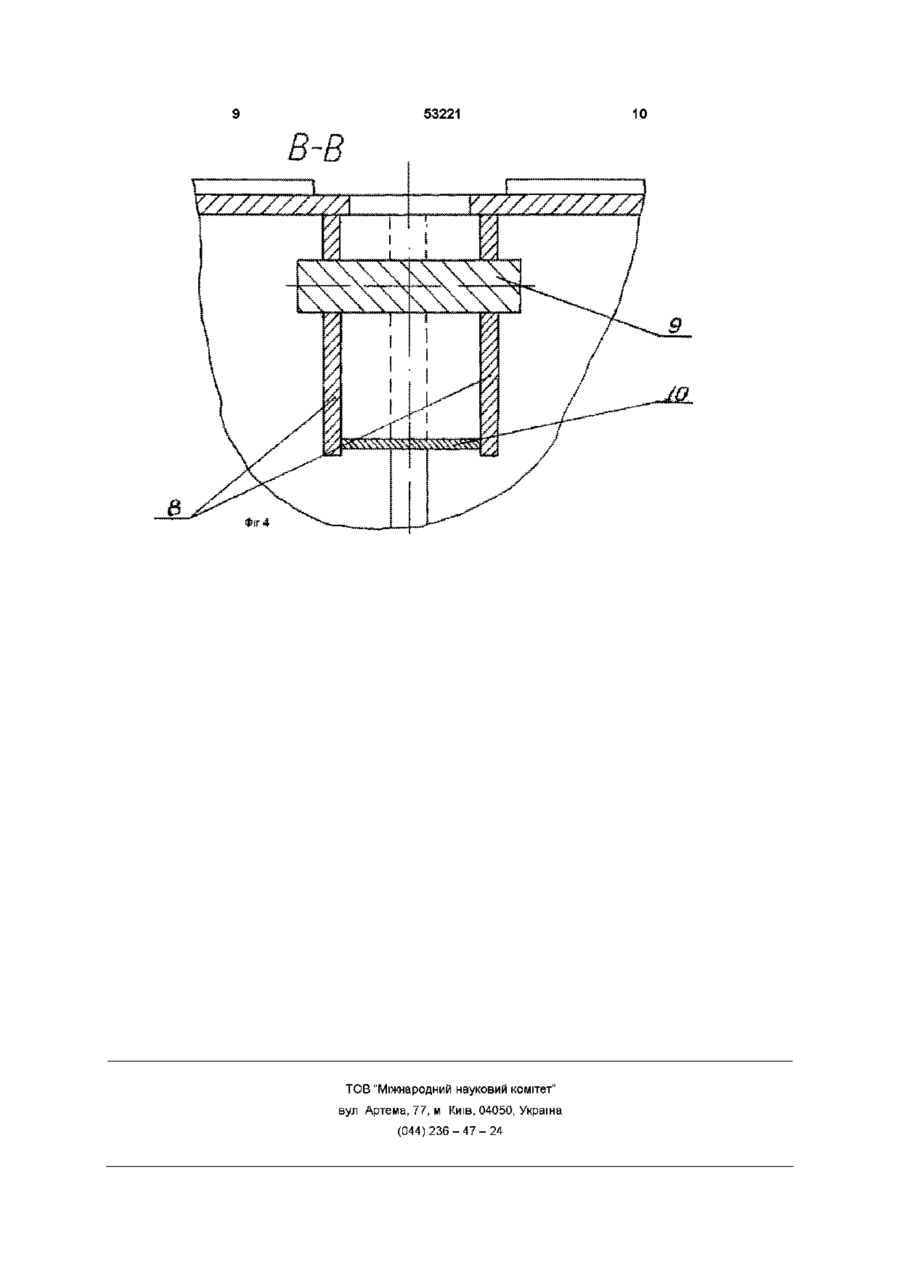

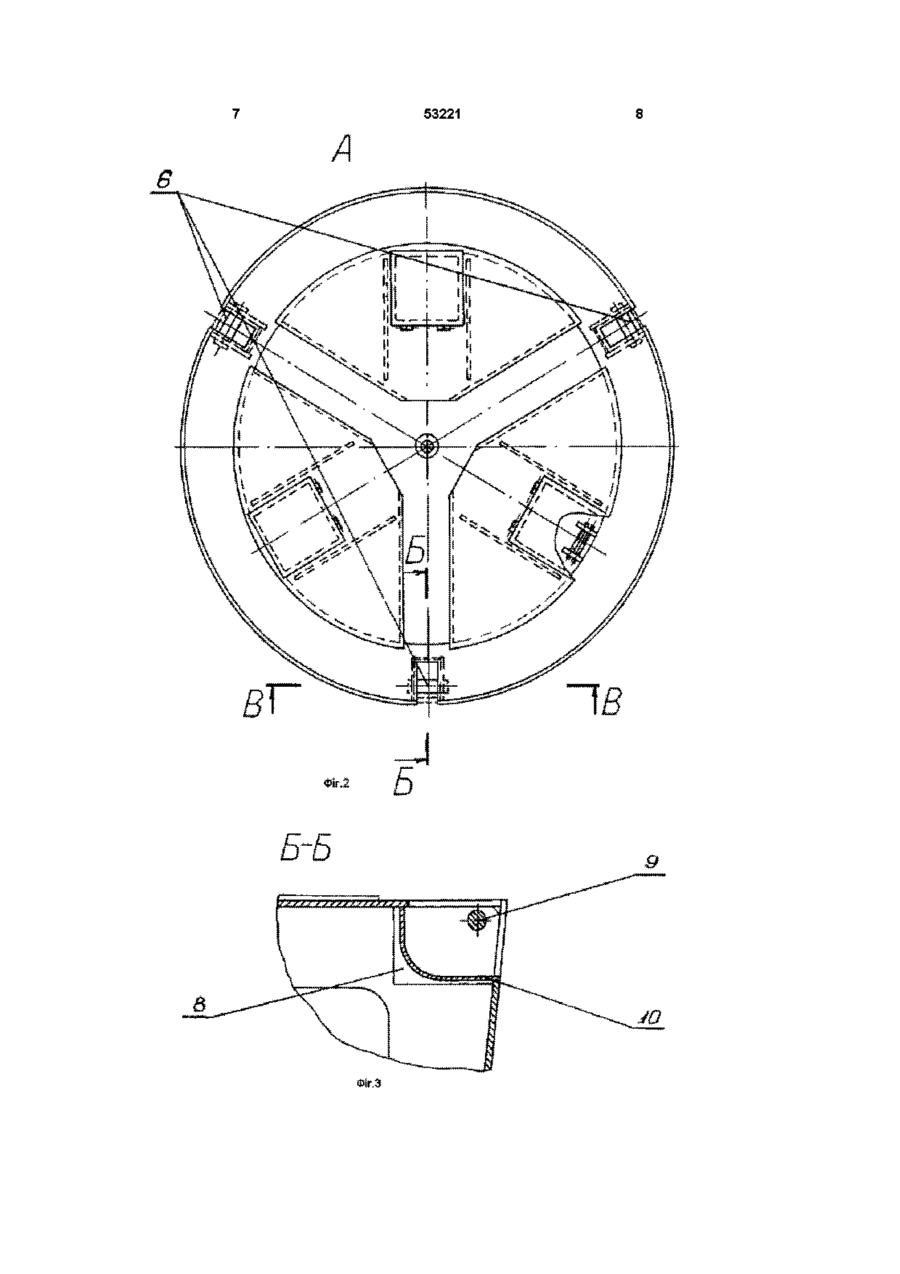

Шаблон для виготовлення футерівки металургійних ковшів, що містить установлені одна на одну і з'єднані між собою із зазором конусоподібні секції, верхня з яких виконана з вушками, пристрій для взаємного регулювання секцій і механізм регулювання положення шаблону відносно ковша, який відрізняється тим, що вушка виконані не виступаючими за зовнішню поверхню верхньої секції, а величина зазору між нижньою секцією та попередньою перевищує величину зазору між рештою секцій в 1,5 2 рази виконані виступаючими за зовнішню поверхню секції, що збільшує відстань польоту пакета вогнетривкої маси, зменшуючи при цьому щильність футеровки й обмежує, таким чином, висоту ковша, який футерується методом набивання Крім того, усі секції цього шаблону з'єднані між собою з однаковим зазором Це призводить до того, що не забезбечується необхідна величина зазору між набивною футеровкою стінки ковша та нижньою секцією шаблону, за рахунок чого стає можливим ушкодження футеровки стін ковша при вийманні з нього шаблону В основу винаходу поставлена задача удосконалення конструкції шаблону для виготовлення футеровки металургійних ковшів шляхом зміни розташування вушок шаблону й величини зазору між нижньою секцією шаблону та попередньою, що дає можливість максимально наблизити шаблон до піскометних головок, зменшивши витрати кінетичної енергії пакета вогнетривкої маси за рахунок використання стінки шаблону як направляючої поверхні його польоту практично від самої піскометної головки і скорочення відстані польоту пакета, збільшити ЩІЛЬНІСТЬ набивки, СТІЙКІСТЬ футеровки ковша, використовувати для набивання ковші збільшеної ємкості за рахунок збільшення їх висоти, забезпечити необхідний зазор між секцією шаблону та стінкою ковша для запобігання ушкодженню футеровки при вийманні шаблону, а також зменшити непродуктивні витрати вогнетривкої маси та часу на виготовлення і ремонт футеровки со Ю 53221 Поставлена задача вирішується тим, що у шаблоні для виготовлення футеровки металургійних ковшів, що містить установлені одна на одну і з'єднані між собою із зазором конусоподібні секції, верхня з яких виконана з вушками, пристрій для взаємного регулювання секцій і механізм регулювання положення шаблону відносно ковша, згідно з винаходом вушка виконані невиступаючими за зовнішню поверхню верхньої секції, а величина зазору між нижньою секцією та попередньою перевищує величину зазору між рештою секцій в 1,5-2 рази Суть винаходу пояснюється кресленнями, де на фіг 1 зображений шаблон для виготовлення футеровки металургійних ковшів, загальний вигляд , на фіг 2 - вид А на фіг 1, на фіг 3 - розріз ББ на фіг 2, на фіг 4 - розріз В-В на фіг 2 Шаблон для виготовлення футеровки металургійних ковшів містить у собі установлені одна на одну конусоподібні секції 1, з'єднані між собою болтами 2, пристрій для їх взаємного регулювання 3, механізм регулювання положення шаблону 4 відносно ковша 5, вушка 6, розташовані по периметру верхньої секції шаблону і виконані невиступаючими за и зовнішню поверхню, з'єднувальні болти нижньої секції 7 Вушка 6 складаються з кронштейнів 8, між якими закріплені ВІСІ 9 та установлені відбійні листи 10 Установка 1 виймання шаблону відбуваються таким чином В підготовлений до футерування і установленій на опори ями ківш 5 за допомогою електромостового крану ставлять вертикально шаблон 4 1, за допомогою механізму регулювання положення шаблону 4 відносно ковша 5 установлюють рівномірний кільцевий зазор між стінками ковша 5 та шаблоном Далі установка для Футерування металургійних ковшів центрується з шаблоном 1 ковшем 5 Відбувається набивання стінок ковша 5 При цьому наявність відбійних листів 10, установлених між кронштейнами 8 вушок 6, виключав можливість попадання вогнетривкої маси всередину шаблону, що забезпечує захист усіх механічних вузлів шаблону від забруднення По закінченні набивання футеровки стін ковша 5 установка відводиться вбік, шаблон вилучається з ковша 5 за три вушка 6, розташовані по периметру верхньої секції 1 Використання трьох вушок 6 дозволяє забезпечити рівномірне, без перекосів, виймання шаблону з ковша 5, а з'єднання нижньої секції 1 шаблону з попередньою із зазором, який перевищує величину зазору між рештою секцій 1 в 1,5-2 рази, забезпечує перевищення зазором Z між секціями 1 шаблона 1 набивною футеровкою величини зміщення X секцій 1в горизонтальній площині при підриванні нижньої секції 1, що включає ушкодження футеровки стін ковша Використання шаблону запропонованої конструкції дозволяє збільшити ЩІЛЬНІСТЬ набивання, СТІЙКІСТЬ футеровки, виключити ушкодження футеровки стін ковша при вийманні з нього шаблону, використовувати для набивання ковші збільшеної ємкості, що збільшує об'єм металу, який розливається набивними ковшами, зменшити непродуктивні витрати вогнетривкої маси та часу на виготовлення і ремонт футеровки 53221 53221 53221 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 10
