Варіатор

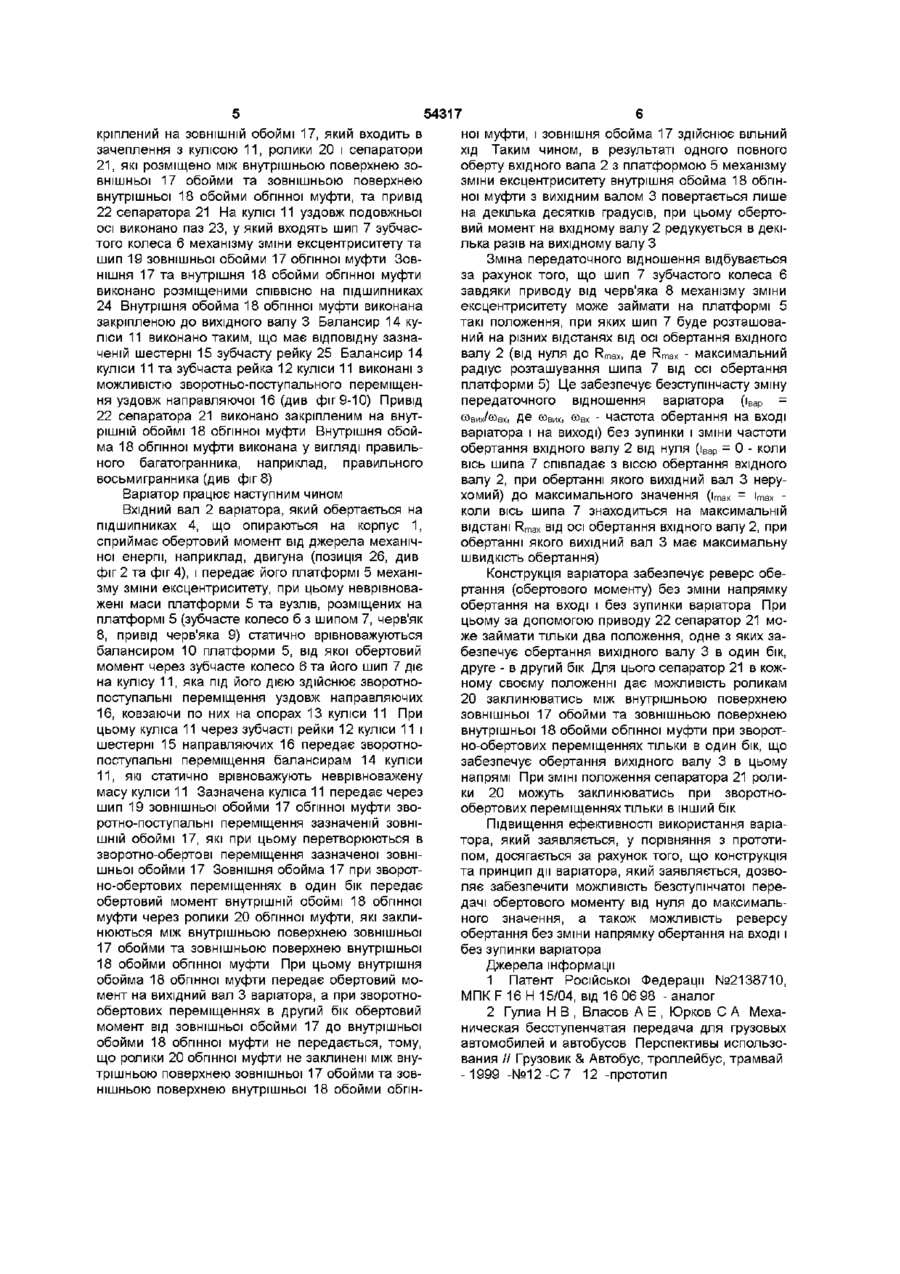

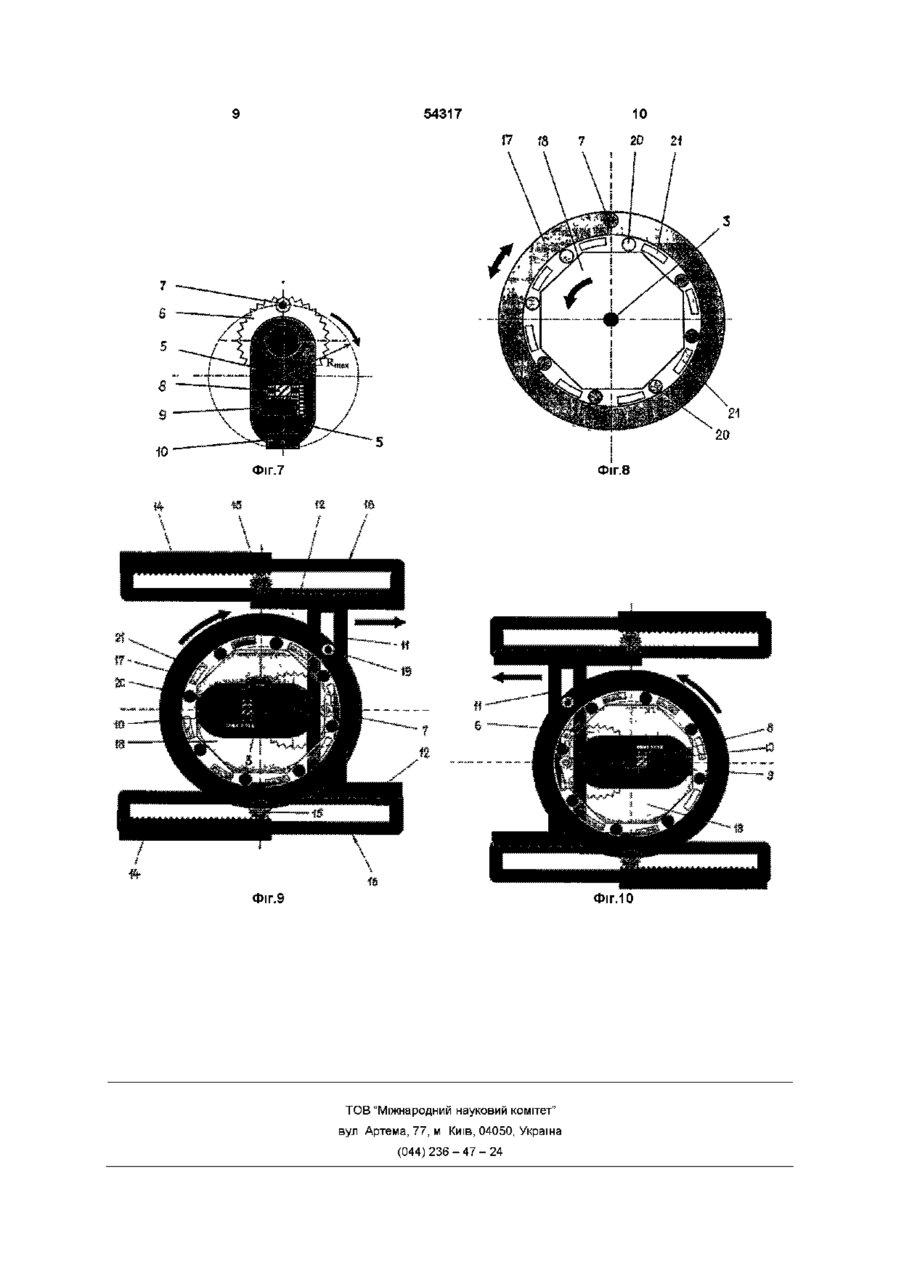

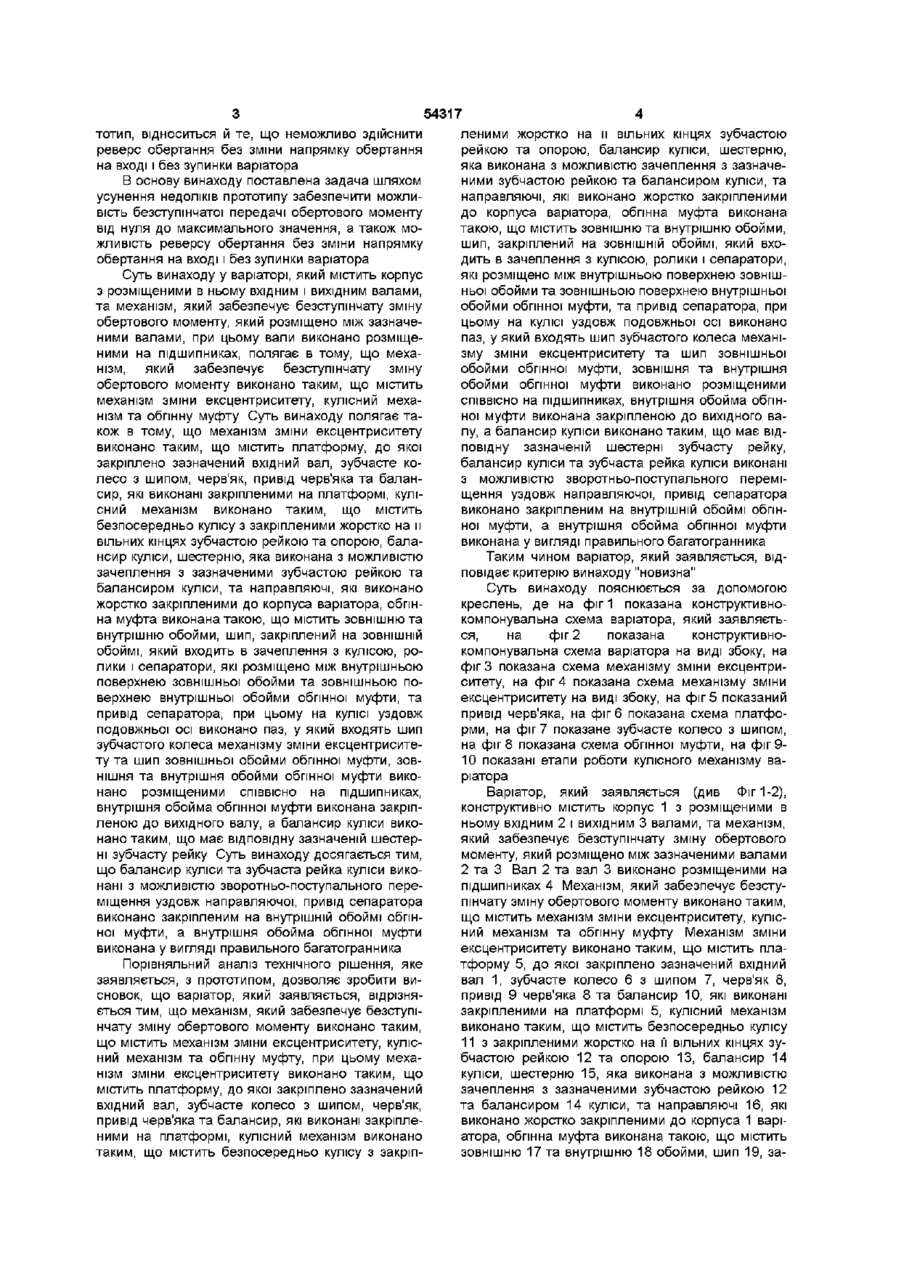

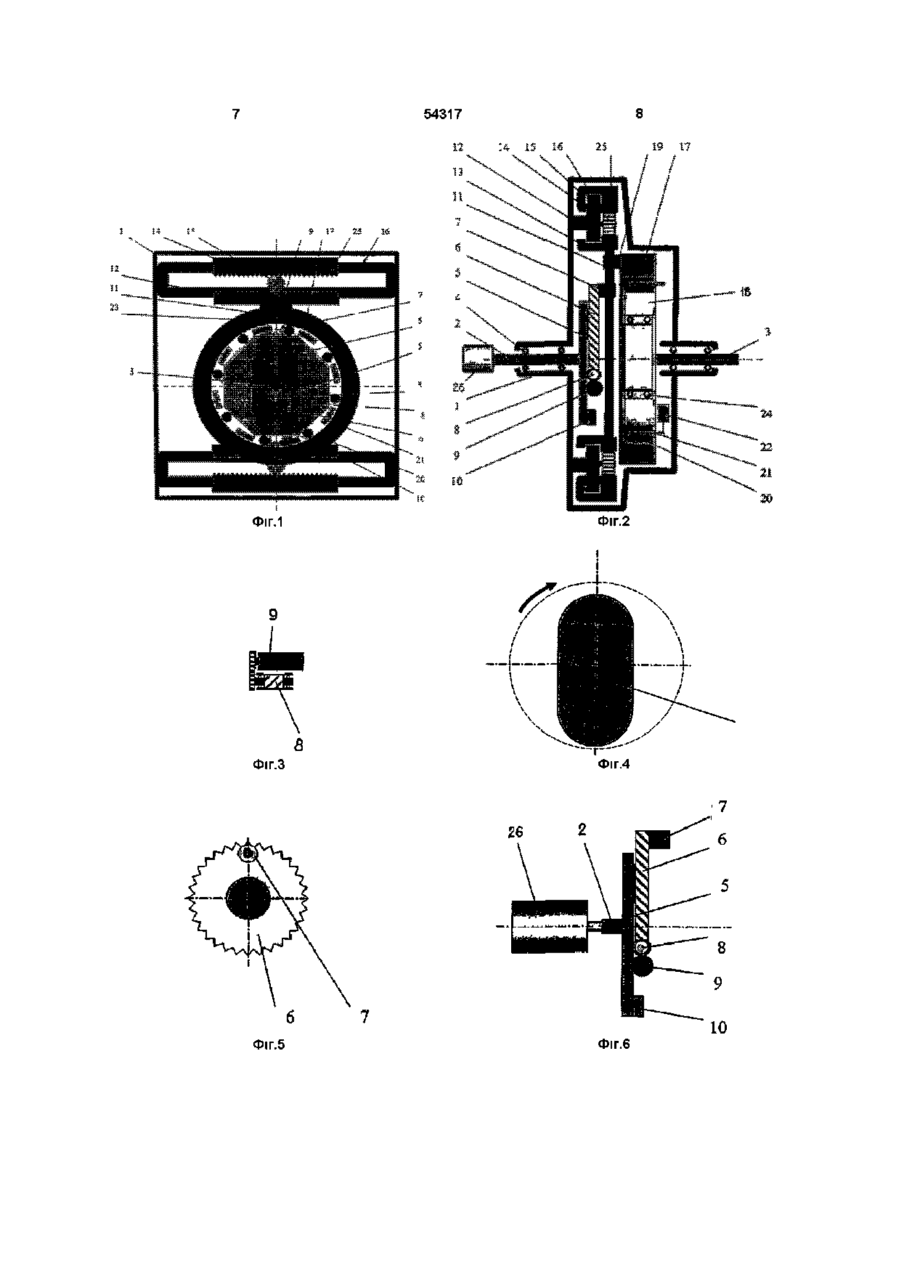

1 Варіатор, який містить корпус з розміщеними в ньому вхідним і вихідним валами та механізм, який забезпечує безступінчасту зміну обертового моменту, який розміщено між зазначеними валами, при цьому вали виконано розміщеними на підшипниках, який відрізняється тим, що механізм, який забезпечує безступінчасту зміну обертового моменту виконано таким, що містить механізм зміни ексцентриситету, кулісний механізм та обгінну муфту, при цьому механізм зміни ексцентриситету виконано таким, що містить платформу, до якої закріплено зазначений вхідний вал, зубчасте колесо з шипом, черв'як, привід черв'яка та балансир, які виконані закріпленими на платформі, кулісний механізм виконано таким, що містить безпосередньо кулісу з закріпленими жорстко на и вільних кінцях зубчастою рейкою та опорою, балансир куліси, шестірню, яка виконана з можливістю зачеплення з зазначеними зубчастою рейкою та балансиром куліси, та напрямні, які виконано жорстко закріпленими до корпуса варіатора, обгінна муфта виконана такою, що містить зовнішню та внутрішню обойми, шип, закріплений на ЗОВНІШНІЙ обоймі, який входить в зачеплення з кулісою, ролики і сепаратори, які розміщено між внутрішньою поверхнею зовнішньої обойми та зовнішньою поверхнею внутрішньої обойми обгінної муфти, та привід сепаратора, при цьому на кулісі уздовж подовжньої осі виконано паз, у який входять шип зубчастого колеса механізму зміни ексцентриситету та шип зовнішньої обойми обгінної муфти, зовнішня та внутрішня обойми обгінної муфти виконано розміщеними СПІВВІСНО на підшипниках, внутрішня обойма обгінної муфти виконана закріпленою до вихідного вала, а балансир куліси виконано таким, що має відповідну зазначеній шестірні зубчасту рейку 2 Варіатор за п 1 , який відрізняється тим, що балансир куліси та зубчаста рейка куліси виконані 3 можливістю зворотно-поступального переміщення уздовж напрямної 3 Варіатор за п 1 , який відрізняється тим, що привід сепаратора виконано закріпленим на внутрішній обоймі обгінної муфти 4 Варіатор за п 1 , який відрізняється тим, що внутрішня обойма обгінної муфти виконана у вигляді правильного багатогранника 1^ го Ю Винахід відноситься до галузі машинобудування, а саме, до варіаторів Відомий варіатор, який містить корпус з розміщеними в ньому вхідним і вихідним валами, та механізм, який забезпечує безступінчату зміну обертового моменту, який розміщено між зазначеними валами /1/ Недоліками відомого варіатора є те, що при зазначеній конструкції варіатора неможливо забезпечити передаточне число від нуля до максимального значення До недоліків відноситься й те, що неможливо здійснити реверс обертання без зміни напрямку обертання на вході і без зупинки варіатора Найбільш близьким технічним рішенням, яке обрано за прототип, є варіатор, який містить корпус з розміщеними в ньому вхідним і вихідним валами, та механізм, який забезпечує безступінчату зміну обертового моменту, який розміщено між зазначеними валами, при цьому вали виконано розміщеними на підшипниках 121 Недоліками відомого варіатора, який обрано за прототип, є те, що при зазначеній конструкції варіатора неможливо забезпечити передаточне число від нуля до максимального значення До недоліків відомого варіатора, який обрано за про 54317 леними жорстко на и вільних кінцях зубчастою тотип, відноситься и те, що неможливо здійснити рейкою та опорою, балансир куліси, шестерню, реверс обертання без зміни напрямку обертання яка виконана з можливістю зачеплення з зазначена вході і без зупинки варіатора ними зубчастою рейкою та балансиром куліси, та В основу винаходу поставлена задача шляхом направляючі, які виконано жорстко закріпленими усунення недоліків прототипу забезпечити можлидо корпуса варіатора, обгінна муфта виконана вість безступінчатої передачі обертового моменту такою, що містить зовнішню та внутрішню обойми, від нуля до максимального значення, а також мошип, закріплений на ЗОВНІШНІЙ обоймі, який вхожливість реверсу обертання без зміни напрямку дить в зачеплення з кулісою, ролики і сепаратори, обертання на вході і без зупинки варіатора які розміщено між внутрішньою поверхнею зовнішСуть винаходу у варіаторі, який містить корпус ньої обойми та зовнішньою поверхнею внутрішньої з розміщеними в ньому вхідним і вихідним валами, обойми обгінної муфти, та привід сепаратора, при та механізм, який забезпечує безступінчату зміну цьому на кулісі уздовж подовжньої осі виконано обертового моменту, який розміщено між зазначепаз, у який входять шип зубчастого колеса механіними валами, при цьому вали виконано розміщезму зміни ексцентриситету та шип зовнішньої ними на підшипниках, полягає в тому, що мехаобойми обгінної муфти, зовнішня та внутрішня нізм, який забезпечує безступінчату зміну обойми обгінної муфти виконано розміщеними обертового моменту виконано таким, що містить СПІВВІСНО на підшипниках, внутрішня обойма обгінмеханізм зміни ексцентриситету, кулісний механої муфти виконана закріпленою до вихідного ванізм та обгінну муфту Суть винаходу полягає талу, а балансир куліси виконано таким, що має відкож в тому, що механізм зміни ексцентриситету повідну зазначеній шестерні зубчасту рейку, виконано таким, що містить платформу, до якої балансир куліси та зубчаста рейка куліси виконані закріплено зазначений вхідний вал, зубчасте коз можливістю зворотньо-поступального перемілесо з шипом, черв'як, привід черв'яка та баланщення уздовж направляючої, привід сепаратора сир, які виконані закріпленими на платформі, кулівиконано закріпленим на внутрішній обоймі обгінсний механізм виконано таким, що містить ної муфти, а внутрішня обойма обгінної муфти безпосередньо кулісу з закріпленими жорстко на и виконана у вигляді правильного багатогранника вільних кінцях зубчастою рейкою та опорою, балансир куліси, шестерню, яка виконана з можливістю Таким чином варіатор, який заявляється, відзачеплення з зазначеними зубчастою рейкою та повідає критерію винаходу "новизна" балансиром куліси, та направляючі, які виконано Суть винаходу пояснюється за допомогою жорстко закріпленими до корпуса варіатора, обгінкреслень, де на фіг 1 показана конструктивнона муфта виконана такою, що містить зовнішню та компонувальна схема варіатора, який заявляєтьвнутрішню обойми, шип, закріплений на ЗОВНІШНІЙ ся, на фіг 2 показана конструктивнообоймі, який входить в зачеплення з кулісою, рокомпонувальна схема варіатора на виді збоку, на лики і сепаратори, які розміщено між внутрішньою фіг 3 показана схема механізму зміни ексцентриповерхнею зовнішньої обойми та зовнішньою поситету, на фіг 4 показана схема механізму зміни верхнею внутрішньої обойми обгінної муфти, та ексцентриситету на виді збоку, на фіг 5 показаний привід сепаратора, при цьому на кулісі уздовж привід черв'яка, на фіг 6 показана схема платфоподовжньої осі виконано паз, у який входять шип рми, на фіг 7 показане зубчасте колесо з шипом, зубчастого колеса механізму зміни ексцентриситена фіг 8 показана схема обгінної муфти, на фіг 9ту та шип зовнішньої обойми обгінної муфти, зов10 показані етапи роботи кулісного механізму ванішня та внутрішня обойми обгінної муфти викоріатора нано розміщеними СПІВВІСНО на підшипниках, Варіатор, який заявляється (див Фіг 1-2), внутрішня обойма обгінної муфти виконана закріпконструктивно містить корпус 1 з розміщеними в леною до вихідного валу, а балансир куліси виконьому вхідним 2 і вихідним 3 валами, та механізм, нано таким, що має відповідну зазначеній шестерякий забезпечує безступінчату зміну обертового ні зубчасту рейку Суть винаходу досягається тим, моменту, який розміщено між зазначеними валами що балансир куліси та зубчаста рейка куліси вико2 та 3 Вал 2 та вал 3 виконано розміщеними на нані з можливістю зворотньо-поступального перепідшипниках 4 Механізм, який забезпечує безстуміщення уздовж направляючої, привід сепаратора пінчату зміну обертового моменту виконано таким, виконано закріпленим на внутрішній обоймі обгінщо містить механізм зміни ексцентриситету, кулісної муфти, а внутрішня обойма обгінної муфти ний механізм та обгінну муфту Механізм зміни виконана у вигляді правильного багатогранника ексцентриситету виконано таким, що містить платформу 5, до якої закріплено зазначений вхідний Порівняльний аналіз технічного рішення, яке вал 1, зубчасте колесо 6 з шипом 7, черв'як 8, заявляється, з прототипом, дозволяє зробити випривід 9 черв'яка 8 та балансир 10, які виконані сновок, що варіатор, який заявляється, відрізнязакріпленими на платформі 5, кулісний механізм ється тим, що механізм, який забезпечує безступівиконано таким, що містить безпосередньо кулісу нчату зміну обертового моменту виконано таким, що містить механізм зміни ексцентриситету, куліс11 з закріпленими жорстко на її вільних кінцях зуний механізм та обгінну муфту, при цьому мехабчастою рейкою 12 та опорою 13, балансир 14 нізм зміни ексцентриситету виконано таким, що куліси, шестерню 15, яка виконана з можливістю містить платформу, до якої закріплено зазначений зачеплення з зазначеними зубчастою рейкою 12 вхіднийвал, зубчасте колесо з шипом, черв'як, та балансиром 14 куліси, та направляючі 16, які привід черв'яка та балансир, які виконані закріплевиконано жорстко закріпленими до корпуса 1 варіними на платформі, кулісний механізм виконано атора, обгінна муфта виконана такою, що містить таким, що містить безпосередньо кулісу з закріпзовнішню 17 та внутрішню 18 обойми, шип 19, за 54317 кріплений на ЗОВНІШНІЙ обоймі 17, який входить в зачеплення з кулісою 1 1 , ролики 20 і сепаратори 21, які розміщено між внутрішньою поверхнею зовнішньої 17 обойми та зовнішньою поверхнею внутрішньої 18 обойми обгінної муфти, та привід 22 сепаратора 21 На кулісі 11 уздовж подовжньої осі виконано паз 23, у який входять шип 7 зубчастого колеса 6 механізму зміни ексцентриситету та шип 19 зовнішньої обойми 17 обгінної муфти Зовнішня 17 та внутрішня 18 обойми обгінної муфти виконано розміщеними СПІВВІСНО на підшипниках 24 Внутрішня обойма 18 обгінної муфти виконана закріпленою до вихідного валу 3 Балансир 14 куліси 11 виконано таким, що має відповідну зазначеній шестерні 15 зубчасту рейку 25 Балансир 14 куліси 11 та зубчаста рейка 12 куліси 11 виконані з можливістю зворотньо-поступального переміщення уздовж направляючої 16 (див фіг 9-10) Привід 22 сепаратора 21 виконано закріпленим на внутрішній обоймі 18 обгінної муфти Внутрішня обойма 18 обгінної муфти виконана у вигляді правильного багатогранника, наприклад, правильного восьмигранника (див фіг 8) Варіатор працює наступним чином Вхідний вал 2 варіатора, який обертається на підшипниках 4, що опираються на корпус 1, сприймає обертовий момент від джерела механічної енергії, наприклад, двигуна (позиція 26, див фіг 2 та фіг 4), і передає його платформі 5 механізму зміни ексцентриситету, при цьому неврівноважені маси платформи 5 та вузлів, розміщених на платформі 5 (зубчасте колесо б з шипом 7, черв'як 8, привід черв'яка 9) статично врівноважуються балансиром 10 платформи 5, від якої обертовий момент через зубчасте колесо 6 та його шип 7 діє на кулісу 1 1 , яка під його дією здійснює зворотнопоступальні переміщення уздовж направляючих 16, ковзаючи по них на опорах 13 куліси 11 При цьому куліса 11 через зубчасті рейки 12 куліси 11 і шестерні 15 направляючих 16 передає зворотнопоступальні переміщення балансирам 14 куліси 11, які статично врівноважують неврівноважену масу куліси 11 Зазначена куліса 11 передає через шип 19 зовнішньої обойми 17 обгінної муфти зворотно-поступальні переміщення зазначеній ЗОВНІШНІЙ обоймі 17, які при цьому перетворюються в зворотно-обертові переміщення зазначеної зовнішньої обойми 17 Зовнішня обойма 17 при зворотно-обертових переміщеннях в один бік передає обертовий момент внутрішній обоймі 18 обгінної муфти через ролики 20 обгінної муфти, які заклинюються між внутрішньою поверхнею зовнішньої 17 обойми та зовнішньою поверхнею внутрішньої 18 обойми обгінної муфти При цьому внутрішня обойма 18 обгінної муфти передає обертовий момент на вихідний вал 3 варіатора, а при зворотнообертових переміщеннях в другий бік обертовий момент від зовнішньої обойми 17 до внутрішньої обойми 18 обгінної муфти не передається, тому, що ролики 20 обгінної муфти не заклинені між внутрішньою поверхнею зовнішньої 17 обойми та зовнішньою поверхнею внутрішньої 18 обойми обгін ної муфти, і зовнішня обойма 17 здійснює вільний хід Таким чином, в результаті одного повного оберту вхідного вала 2 з платформою 5 механізму зміни ексцентриситету внутрішня обойма 18 обгінної муфти з вихідним валом 3 повертається лише на декілька десятків градусів, при цьому обертовий момент на вхідному валу 2 редукується в декілька разів на вихідному валу З Зміна передаточного відношення відбувається за рахунок того, що шип 7 зубчастого колеса 6 завдяки приводу від черв'яка 8 механізму зміни ексцентриситету може займати на платформі 5 такі положення, при яких шип 7 буде розташований на різних відстанях від осі обертання вхідного валу 2 (від нуля до R max , де Rmax - максимальний радіус розташування шипа 7 від осі обертання платформи 5) Це забезпечує безступінчасту зміну передаточного відношення варіатора (івар
