Набір для догляду за органами ротової порожнини

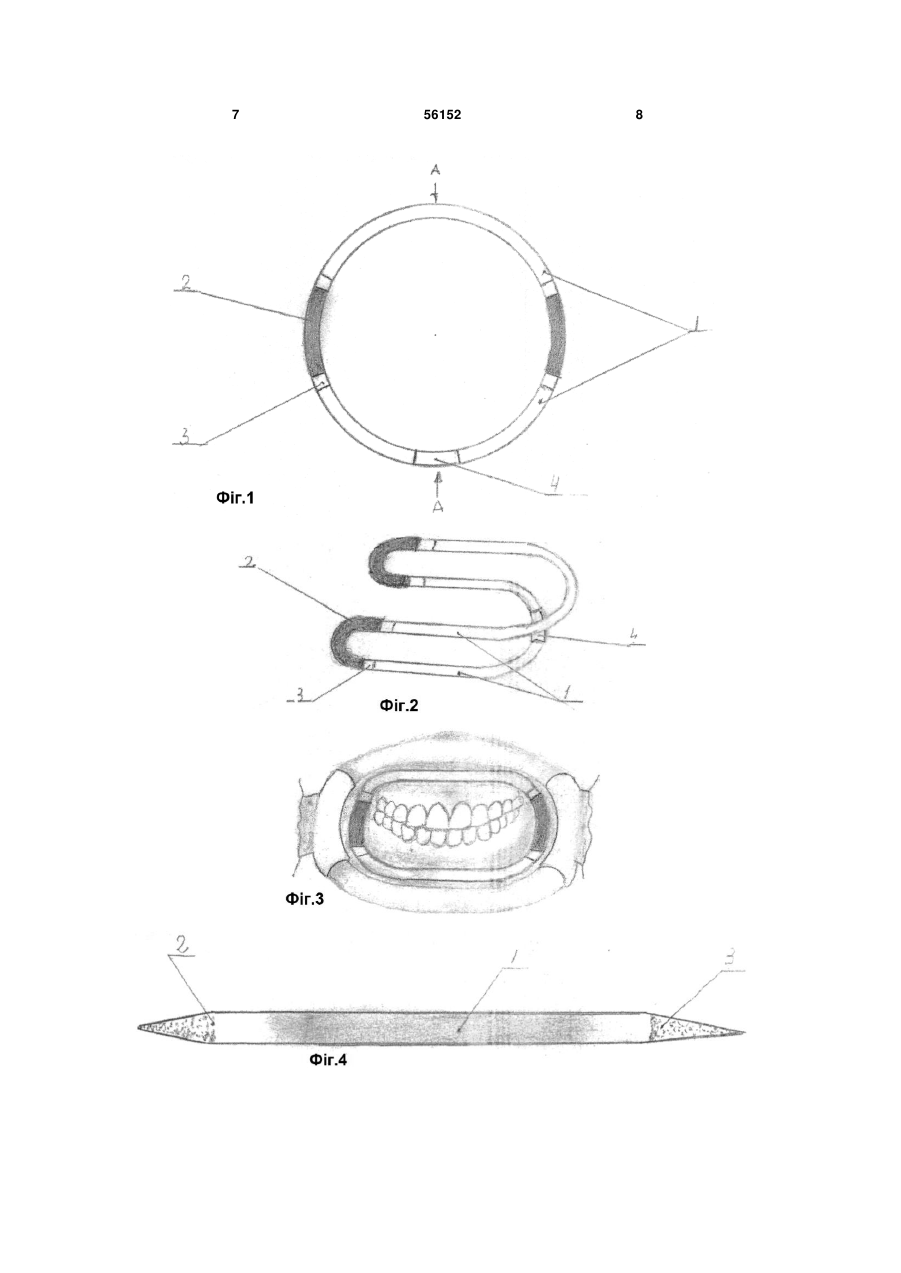

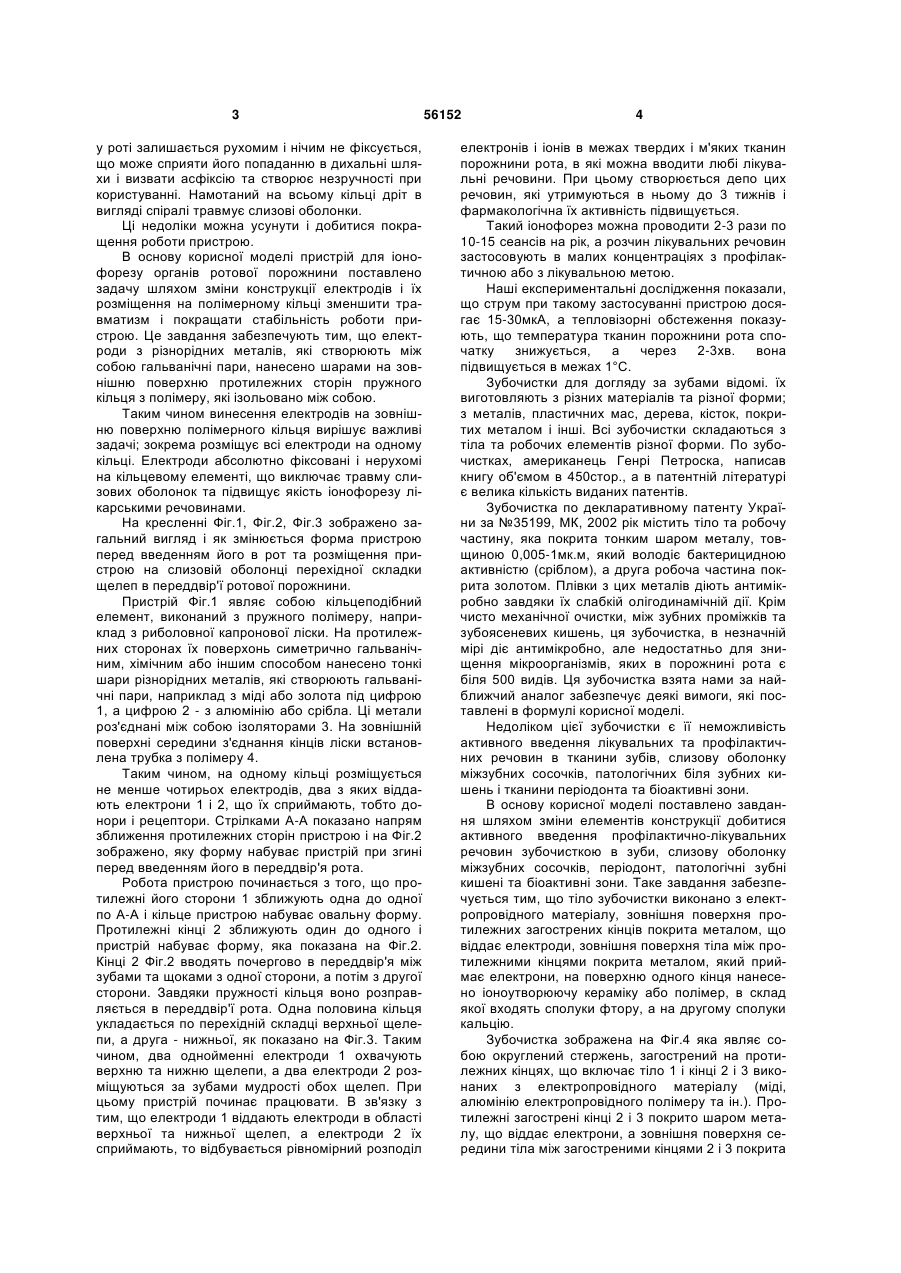

Набір для догляду за органами ротової порожнини, що містить пристрій для іонофорезу, зубочистку і відбілювач емалі, який відрізняється тим, що електроди з різнорідних металів на полімерно 3 у роті залишається рухомим і нічим не фіксується, що може сприяти його попаданню в дихальні шляхи і визвати асфіксію та створює незручності при користуванні. Намотаний на всьому кільці дріт в вигляді спіралі травмує слизові оболонки. Ці недоліки можна усунути і добитися покращення роботи пристрою. В основу корисної моделі пристрій для іонофорезу органів ротової порожнини поставлено задачу шляхом зміни конструкції електродів і їх розміщення на полімерному кільці зменшити травматизм і покращати стабільність роботи пристрою. Це завдання забезпечують тим, що електроди з різнорідних металів, які створюють між собою гальванічні пари, нанесено шарами на зовнішню поверхню протилежних сторін пружного кільця з полімеру, які ізольовано між собою. Таким чином винесення електродів на зовнішню поверхню полімерного кільця вирішує важливі задачі; зокрема розміщує всі електроди на одному кільці. Електроди абсолютно фіксовані і нерухомі на кільцевому елементі, що виключає травму слизових оболонок та підвищує якість іонофорезу лікарськими речовинами. На кресленні Фіг.1, Фіг.2, Фіг.3 зображено загальний вигляд і як змінюється форма пристрою перед введенням його в рот та розміщення пристрою на слизовій оболонці перехідної складки щелеп в переддвір'ї ротової порожнини. Пристрій Фіг.1 являє собою кільцеподібний елемент, виконаний з пружного полімеру, наприклад з риболовної капронової ліски. На протилежних сторонах їх поверхонь симетрично гальванічним, хімічним або іншим способом нанесено тонкі шари різнорідних металів, які створюють гальванічні пари, наприклад з міді або золота під цифрою 1, а цифрою 2 - з алюмінію або срібла. Ці метали роз'єднані між собою ізоляторами 3. На зовнішній поверхні середини з'єднання кінців ліски встановлена трубка з полімеру 4. Таким чином, на одному кільці розміщується не менше чотирьох електродів, два з яких віддають електрони 1 і 2, що їх сприймають, тобто донори і рецептори. Стрілками А-А показано напрям зближення протилежних сторін пристрою і на Фіг.2 зображено, яку форму набуває пристрій при згині перед введенням його в переддвір'я рота. Робота пристрою починається з того, що протилежні його сторони 1 зближують одна до одної по А-А і кільце пристрою набуває овальну форму. Протилежні кінці 2 зближують один до одного і пристрій набуває форму, яка показана на Фіг.2. Кінці 2 Фіг.2 вводять почергово в переддвір'я між зубами та щоками з одної сторони, а потім з другої сторони. Завдяки пружності кільця воно розправляється в переддвір'ї рота. Одна половина кільця укладається по перехідній складці верхньої щелепи, а друга - нижньої, як показано на Фіг.3. Таким чином, два однойменні електроди 1 охвачують верхню та нижню щелепи, а два електроди 2 розміщуються за зубами мудрості обох щелеп. При цьому пристрій починає працювати. В зв'язку з тим, що електроди 1 віддають електроди в області верхньої та нижньої щелеп, а електроди 2 їх сприймають, то відбувається рівномірний розподіл 56152 4 електронів і іонів в межах твердих і м'яких тканин порожнини рота, в які можна вводити любі лікувальні речовини. При цьому створюється депо цих речовин, які утримуються в ньому до 3 тижнів і фармакологічна їх активність підвищується. Такий іонофорез можна проводити 2-3 рази по 10-15 сеансів на рік, а розчин лікувальних речовин застосовують в малих концентраціях з профілактичною або з лікувальною метою. Наші експериментальні дослідження показали, що струм при такому застосуванні пристрою досягає 15-30мкА, а тепловізорні обстеження показують, що температура тканин порожнини рота спочатку знижується, а через 2-3хв. вона підвищується в межах 1°С. Зубочистки для догляду за зубами відомі. їх виготовляють з різних матеріалів та різної форми; з металів, пластичних мас, дерева, кісток, покритих металом і інші. Всі зубочистки складаються з тіла та робочих елементів різної форми. По зубочистках, американець Генрі Петроска, написав книгу об'ємом в 450стор., а в патентній літературі є велика кількість виданих патентів. Зубочистка по декларативному патенту України за №35199, МК, 2002 рік містить тіло та робочу частину, яка покрита тонким шаром металу, товщиною 0,005-1мк.м, який володіє бактерицидною активністю (сріблом), а друга робоча частина покрита золотом. Плівки з цих металів діють антимікробно завдяки їх слабкій олігодинамічній дії. Крім чисто механічної очистки, між зубних проміжків та зубоясеневих кишень, ця зубочистка, в незначній мірі діє антимікробно, але недостатньо для знищення мікроорганізмів, яких в порожнині рота є біля 500 видів. Ця зубочистка взята нами за найближчий аналог забезпечує деякі вимоги, які поставлені в формулі корисної моделі. Недоліком цієї зубочистки є її неможливість активного введення лікувальних та профілактичних речовин в тканини зубів, слизову оболонку міжзубних сосочків, патологічних біля зубних кишень і тканини періодонта та біоактивні зони. В основу корисної моделі поставлено завдання шляхом зміни елементів конструкції добитися активного введення профілактично-лікувальних речовин зубочисткою в зуби, слизову оболонку міжзубних сосочків, періодонт, патологічні зубні кишені та біоактивні зони. Таке завдання забезпечується тим, що тіло зубочистки виконано з електропровідного матеріалу, зовнішня поверхня протилежних загострених кінців покрита металом, що віддає електроди, зовнішня поверхня тіла між протилежними кінцями покрита металом, який приймає електрони, на поверхню одного кінця нанесено іоноутворюючу кераміку або полімер, в склад якої входять сполуки фтору, а на другому сполуки кальцію. Зубочистка зображена на Фіг.4 яка являє собою округлений стержень, загострений на протилежних кінцях, що включає тіло 1 і кінці 2 і 3 виконаних з електропровідного матеріалу (міді, алюмінію електропровідного полімеру та ін.). Протилежні загострені кінці 2 і 3 покрито шаром металу, що віддає електрони, а зовнішня поверхня середини тіла між загостреними кінцями 2 і 3 покрита 5 шаром металу, який сприймає електрони. На поверхню одного загостреного кінця, наприклад 2 нанесено шар іоноутворюючої кераміки чи полімеру, в склад якого входять сполуки фтору, а на поверхню протилежного кінця 3 нанесено шар, в склад якого входять сполуки кальцію. Робота зубочистки полягає в тому, що тіло 1 беруть пальцями руки по середині між протилежними загостреними кінцями 2, 3 і вона готова до роботи. Для механічної обробки міжзубних проміжків загострений кінець 1 або 2 вводять в міжзубні проміжки, зубоясеневі кишені і ретельно вичищають залишки їжі та інших чужорідних частинок. При цьому кінець зубочистки контактує з тканиною зуба в області його шийки та слизовою оболонкою міжзубного сосочка і десни. Коли виникає його контакт з металом, що віддає електрони, то замикається джерело струму і виникає потенціал між різнорідними металами через кінець зубочистки, - руку та рідину організму, які є електролітом. При цьому виникає односпрямована рухома сила і електрони та іони рухаються від кінця зубочистки в тверді і м'які тканини. Одноразово з цим, електрони іоноутворюючої речовини кінця 2, або кінця 3 теж рухаються в тому ж напрямку і насичують тканини зубів та м'яких тканин і створюють в них депо цих лікувальних речовин, фармацевтична активність яких підвищується. Крім цього, односпрямований електричний струм позитивно діє на біоактивні зони, яких в порожнині рота є дуже багато, що благотворно діє на весь організм. Треба підкреслити особливості цієї зубочистки, Вона полягає в тому, що при використанні одного кінця зубочистки протилежний її кінець залишається вільним і неробочим, а при використанні протилежного кінця звільняється перший. Тому виникає можливість наносити на поверхню протилежних кінців 2 і 3 різні іоноутворюючі речовини, що збільшує функціональну цінність зубочистки. Якщо в рот набрати рідини з лікувальною речовиною, то остання також буде вводитися в тверді і м'які тканини та біоактивні зони. Таким чином використання зубочистки може проводитися для профілактики виникнення карієсу 56152 6 зубів, та лікування запальних захворювань і зниження чутливості шийок зубів, що підвищує її лікувальну цінність. Відбілювач емалі, Фіг.5, являє собою посуд у вигляді пляшки малого розміру, що включає корпус 1, порожнину 2, шийку 3, в отворі якої вставлено знімний корок 4 з трубкою 6. В каналі кінця трубки 5 закріплено металеву трубку 6 з металу, який віддає електроди, наприклад з міді і в каналі трубки 6 розміщено м'який волокнистий капілярний матеріал 7, що пропускає рідину. На зовнішній поверхні пляшки 1 нерухомо фіксована плівка 8 з металу, що сприймає електрони, наприклад з алюмінію. Робота відбілювача полягає в тому, що заправлену відбілюючою рідиною пляшку 1, (наприклад, 2-3% розчином йоду) беруть в руку і волокнами 7 змащують поверхню емалі зубів. Через 1-2хв. беруть другу пляшку, в якій знаходиться друга рідка речовина, (наприклад 2,5-3% перекис водню) і обробляють поверхню емалі зубів, які оброблені йодом. При проходженні через пори волокон 7 рідина контактує з міддю трубки 6 і електрони та іони починають рухатися однонаправлено в тканини зубів і других тканин та рідини тіла до алюмінієвої плівки 8 через руку замикаючи електричне коло постійного гальванічного струму і діє не тільки відбілюючи емаль але і протизапально та на біологічно активні зони. Застосовуючи по рекомендованому нами методу використання 2-3 курсів на рік по 10-15 раз на курс пристрою для іонофорезу, постійного користування зубочисткою та пристрою для відбілювання емалі 1 раз в неділю буде в достатній мірі насичувати зуби та слизові оболонки та інші тканини ротової порожнини профілактичними і лікувальними речовинами, що буде сприяти попередженню карієсу зубів, пародонтозу, зменшення зубного каменю та лікуванню інших запальних захворювань. Застосування набору для догляду за органами ротової порожнини покращує її гігієнічний стан, що сприяє покращанню здоров'я людини. 7 56152 8 9 Комп’ютерна верстка А. Рябко 56152 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
