Ущільнювальна система

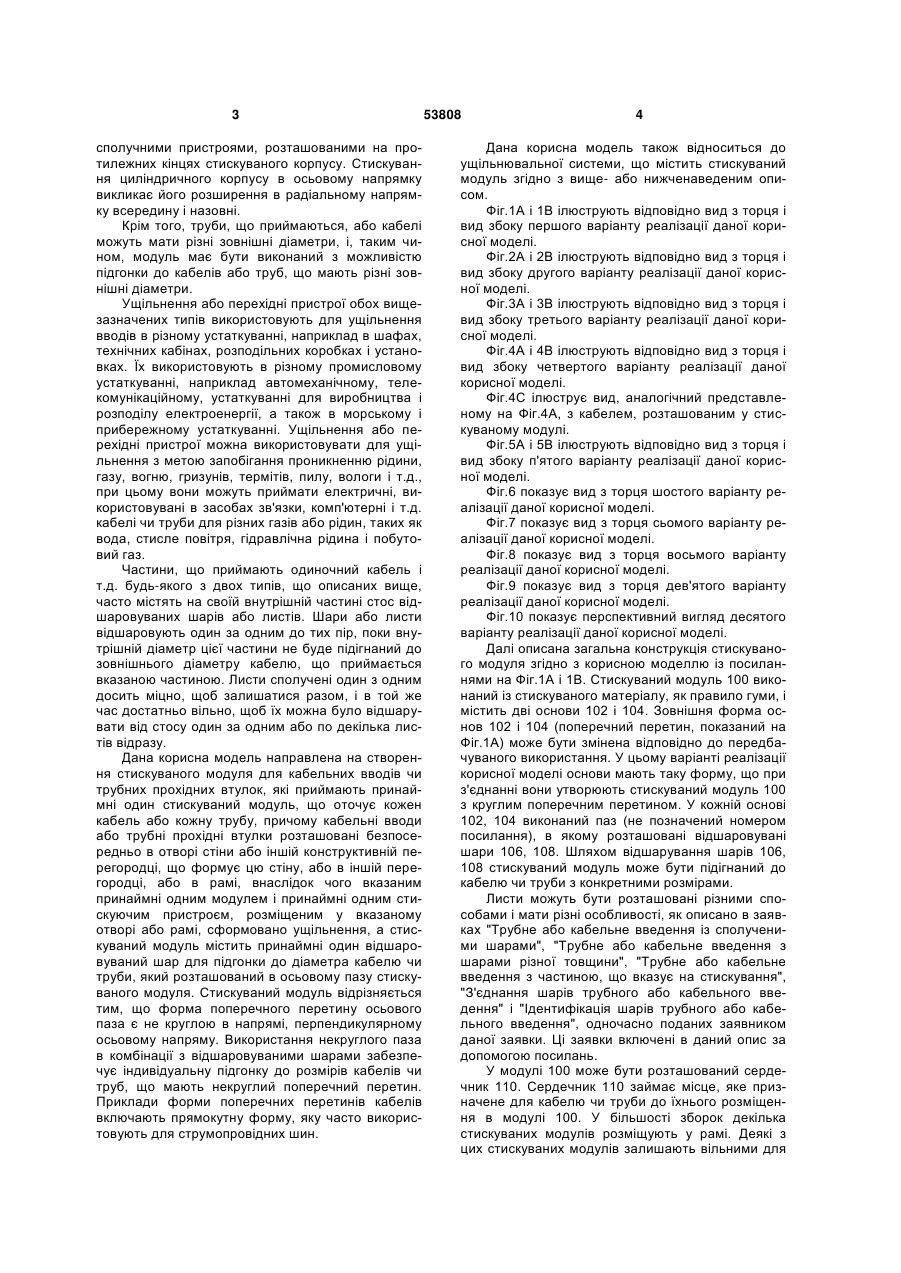

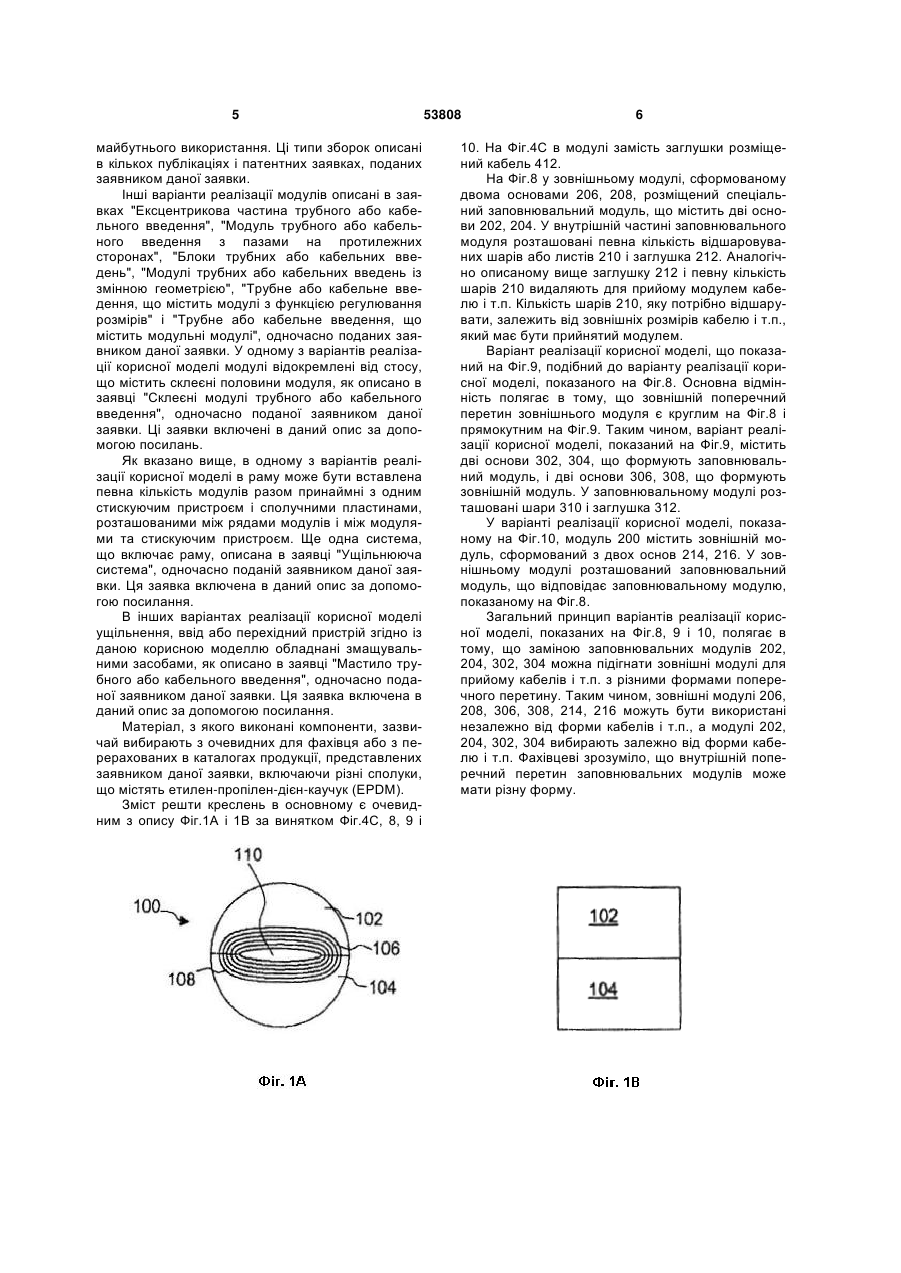

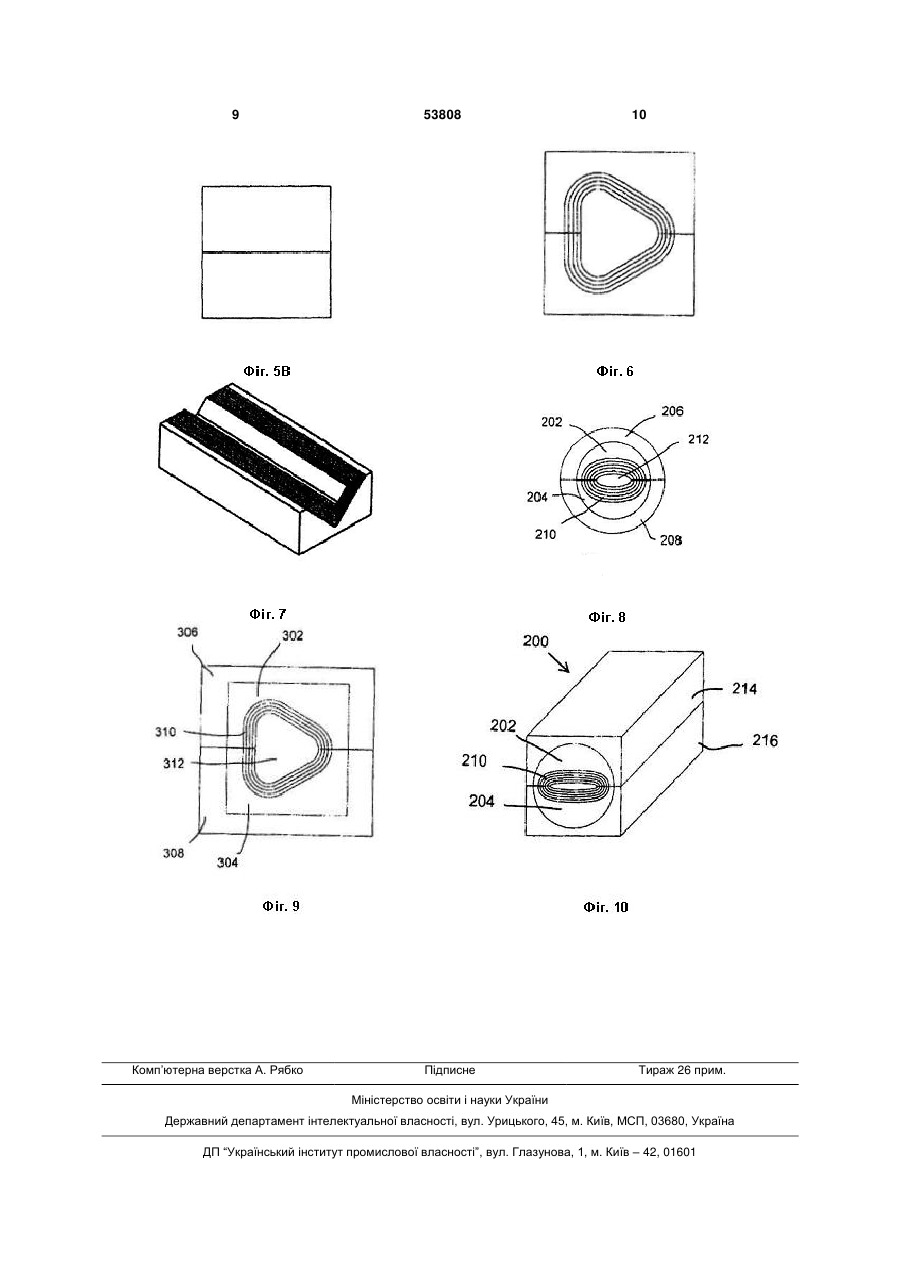

1. Ущільнювальна система, що містить кабельні вводи або трубні перехідні пристрої, в які вставлений принаймні один стискуваний модуль, що оточує кожен кабель або кожну трубу, причому кабельні вводи або трубні перехідні пристрої розташовані безпосередньо в отворі стіни або іншої конструктивної перегородки, яка створює цю стіну, або в рамі, зазначеним принаймні одним модулем і принаймні одним стискуючим пристроєм у зазначеному отворі або зазначеній рамі сформований бар'єр, а стискуваний модуль містить принаймні один відшаровуваний шар (108), (210), (310) для підгонки до діаметра кабелю або труби, розташований в осьовому пазу стискуваного модуля, яка U 2 (19) 1 3 сполучними пристроями, розташованими на протилежних кінцях стискуваного корпусу. Стискування циліндричного корпусу в осьовому напрямку викликає його розширення в радіальному напрямку всередину і назовні. Крім того, труби, що приймаються, або кабелі можуть мати різні зовнішні діаметри, і, таким чином, модуль має бути виконаний з можливістю підгонки до кабелів або труб, що мають різні зовнішні діаметри. Ущільнення або перехідні пристрої обох вищезазначених типів використовують для ущільнення вводів в різному устаткуванні, наприклад в шафах, технічних кабінах, розподільних коробках і установках. Їх використовують в різному промисловому устаткуванні, наприклад автомеханічному, телекомунікаційному, устаткуванні для виробництва і розподілу електроенергії, а також в морському і прибережному устаткуванні. Ущільнення або перехідні пристрої можна використовувати для ущільнення з метою запобігання проникненню рідини, газу, вогню, гризунів, термітів, пилу, вологи і т.д., при цьому вони можуть приймати електричні, використовувані в засобах зв'язки, комп'ютерні і т.д. кабелі чи труби для різних газів або рідин, таких як вода, стисле повітря, гідравлічна рідина і побутовий газ. Частини, що приймають одиночний кабель і т.д. будь-якого з двох типів, що описаних вище, часто містять на своїй внутрішній частині стос відшаровуваних шарів або листів. Шари або листи відшаровують один за одним до тих пір, поки внутрішній діаметр цієї частини не буде підігнаний до зовнішнього діаметру кабелю, що приймається вказаною частиною. Листи сполучені один з одним досить міцно, щоб залишатися разом, і в той же час достатньо вільно, щоб їх можна було відшарувати від стосу один за одним або по декілька листів відразу. Дана корисна модель направлена на створення стискуваного модуля для кабельних вводів чи трубних прохідних втулок, які приймають принаймні один стискуваний модуль, що оточує кожен кабель або кожну трубу, причому кабельні вводи або трубні прохідні втулки розташовані безпосередньо в отворі стіни або іншій конструктивній перегородці, що формує цю стіну, або в іншій перегородці, або в рамі, внаслідок чого вказаним принаймні одним модулем і принаймні одним стискуючим пристроєм, розміщеним у вказаному отворі або рамі, сформовано ущільнення, а стискуваний модуль містить принаймні один відшаровуваний шар для підгонки до діаметра кабелю чи труби, який розташований в осьовому пазу стискуваного модуля. Стискуваний модуль відрізняється тим, що форма поперечного перетину осьового паза є не круглою в напрямі, перпендикулярному осьовому напряму. Використання некруглого паза в комбінації з відшаровуваними шарами забезпечує індивідуальну підгонку до розмірів кабелів чи труб, що мають некруглий поперечний перетин. Приклади форми поперечних перетинів кабелів включають прямокутну форму, яку часто використовують для струмопровідних шин. 53808 4 Дана корисна модель також відноситься до ущільнювальної системи, що містить стискуваний модуль згідно з вище- або нижченаведеним описом. Фіг.1А і 1В ілюструють відповідно вид з торця і вид збоку першого варіанту реалізації даної корисної моделі. Фіг.2А і 2В ілюструють відповідно вид з торця і вид збоку другого варіанту реалізації даної корисної моделі. Фіг.3А і 3В ілюструють відповідно вид з торця і вид збоку третього варіанту реалізації даної корисної моделі. Фіг.4А і 4В ілюструють відповідно вид з торця і вид збоку четвертого варіанту реалізації даної корисної моделі. Фіг.4С ілюструє вид, аналогічний представленому на Фіг.4А, з кабелем, розташованим у стискуваному модулі. Фіг.5А і 5В ілюструють відповідно вид з торця і вид збоку п'ятого варіанту реалізації даної корисної моделі. Фіг.6 показує вид з торця шостого варіанту реалізації даної корисної моделі. Фіг.7 показує вид з торця сьомого варіанту реалізації даної корисної моделі. Фіг.8 показує вид з торця восьмого варіанту реалізації даної корисної моделі. Фіг.9 показує вид з торця дев'ятого варіанту реалізації даної корисної моделі. Фіг.10 показує перспективний вигляд десятого варіанту реалізації даної корисної моделі. Далі описана загальна конструкція стискуваного модуля згідно з корисною моделлю із посиланнями на Фіг.1А і 1В. Стискуваний модуль 100 виконаний із стискуваного матеріалу, як правило гуми, і містить дві основи 102 і 104. Зовнішня форма основ 102 і 104 (поперечний перетин, показаний на Фіг.1А) може бути змінена відповідно до передбачуваного використання. У цьому варіанті реалізації корисної моделі основи мають таку форму, що при з'єднанні вони утворюють стискуваний модуль 100 з круглим поперечним перетином. У кожній основі 102, 104 виконаний паз (не позначений номером посилання), в якому розташовані відшаровувані шари 106, 108. Шляхом відшарування шарів 106, 108 стискуваний модуль може бути підігнаний до кабелю чи труби з конкретними розмірами. Листи можуть бути розташовані різними способами і мати різні особливості, як описано в заявках "Трубне або кабельне введення із сполученими шарами", "Трубне або кабельне введення з шарами різної товщини", "Трубне або кабельне введення з частиною, що вказує на стискування", "З'єднання шарів трубного або кабельного введення" і "Ідентифікація шарів трубного або кабельного введення", одночасно поданих заявником даної заявки. Ці заявки включені в даний опис за допомогою посилань. У модулі 100 може бути розташований сердечник 110. Сердечник 110 займає місце, яке призначене для кабелю чи труби до їхнього розміщення в модулі 100. У більшості зборок декілька стискуваних модулів розміщують у рамі. Деякі з цих стискуваних модулів залишають вільними для 5 майбутнього використання. Ці типи зборок описані в кількох публікаціях і патентних заявках, поданих заявником даної заявки. Інші варіанти реалізації модулів описані в заявках "Ексцентрикова частина трубного або кабельного введення", "Модуль трубного або кабельного введення з пазами на протилежних сторонах", "Блоки трубних або кабельних введень", "Модулі трубних або кабельних введень із змінною геометрією", "Трубне або кабельне введення, що містить модулі з функцією регулювання розмірів" і "Трубне або кабельне введення, що містить модульні модулі", одночасно поданих заявником даної заявки. У одному з варіантів реалізації корисної моделі модулі відокремлені від стосу, що містить склеєні половини модуля, як описано в заявці "Склеєні модулі трубного або кабельного введення", одночасно поданої заявником даної заявки. Ці заявки включені в даний опис за допомогою посилань. Як вказано вище, в одному з варіантів реалізації корисної моделі в раму може бути вставлена певна кількість модулів разом принаймні з одним стискуючим пристроєм і сполучними пластинами, розташованими між рядами модулів і між модулями та стискуючим пристроєм. Ще одна система, що включає раму, описана в заявці "Ущільнююча система", одночасно поданій заявником даної заявки. Ця заявка включена в даний опис за допомогою посилання. В інших варіантах реалізації корисної моделі ущільнення, ввід або перехідний пристрій згідно із даною корисною моделлю обладнані змащувальними засобами, як описано в заявці "Мастило трубного або кабельного введення", одночасно поданої заявником даної заявки. Ця заявка включена в даний опис за допомогою посилання. Матеріал, з якого виконані компоненти, зазвичай вибирають з очевидних для фахівця або з перерахованих в каталогах продукції, представлених заявником даної заявки, включаючи різні сполуки, що містять етилен-пропілен-дієн-каучук (EPDM). Зміст решти креслень в основному є очевидним з опису Фіг.1А і 1В за винятком Фіг.4С, 8, 9 і 53808 6 10. На Фіг.4С в модулі замість заглушки розміщений кабель 412. На Фіг.8 у зовнішньому модулі, сформованому двома основами 206, 208, розміщений спеціальний заповнювальний модуль, що містить дві основи 202, 204. У внутрішній частині заповнювального модуля розташовані певна кількість відшаровуваних шарів або листів 210 і заглушка 212. Аналогічно описаному вище заглушку 212 і певну кількість шарів 210 видаляють для прийому модулем кабелю і т.п. Кількість шарів 210, яку потрібно відшарувати, залежить від зовнішніх розмірів кабелю і т.п., який має бути прийнятий модулем. Варіант реалізації корисної моделі, що показаний на Фіг.9, подібний до варіанту реалізації корисної моделі, показаного на Фіг.8. Основна відмінність полягає в тому, що зовнішній поперечний перетин зовнішнього модуля є круглим на Фіг.8 і прямокутним на Фіг.9. Таким чином, варіант реалізації корисної моделі, показаний на Фіг.9, містить дві основи 302, 304, що формують заповнювальний модуль, і дві основи 306, 308, що формують зовнішній модуль. У заповнювальному модулі розташовані шари 310 і заглушка 312. У варіанті реалізації корисної моделі, показаному на Фіг.10, модуль 200 містить зовнішній модуль, сформований з двох основ 214, 216. У зовнішньому модулі розташований заповнювальний модуль, що відповідає заповнювальному модулю, показаному на Фіг.8. Загальний принцип варіантів реалізації корисної моделі, показаних на Фіг.8, 9 і 10, полягає в тому, що заміною заповнювальних модулів 202, 204, 302, 304 можна підігнати зовнішні модулі для прийому кабелів і т.п. з різними формами поперечного перетину. Таким чином, зовнішні модулі 206, 208, 306, 308, 214, 216 можуть бути використані незалежно від форми кабелів і т.п., а модулі 202, 204, 302, 304 вибирають залежно від форми кабелю і т.п. Фахівцеві зрозуміло, що внутрішній поперечний перетин заповнювальних модулів може мати різну форму. 7 53808 8 9 Комп’ютерна верстка А. Рябко 53808 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
