Ущільнювальна система

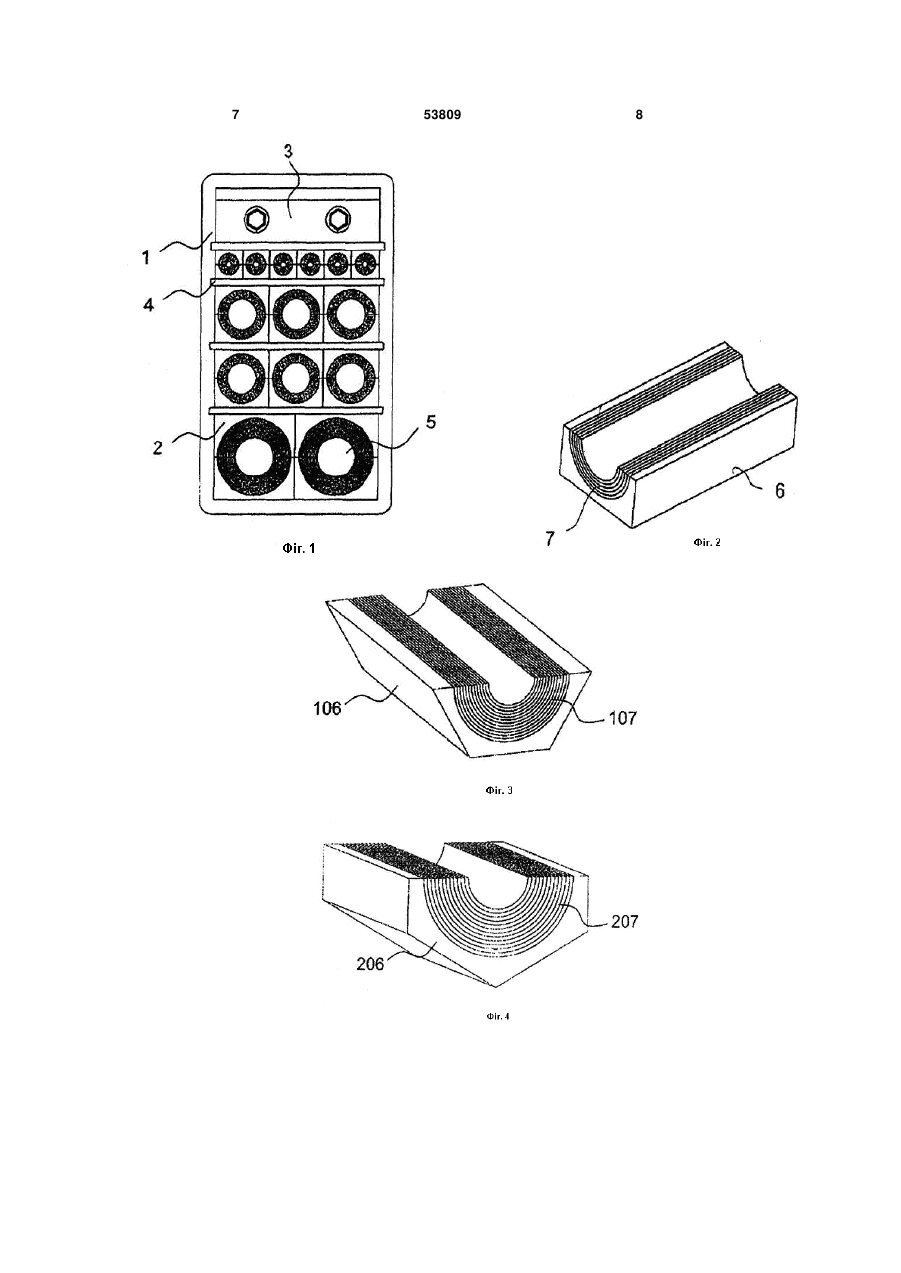

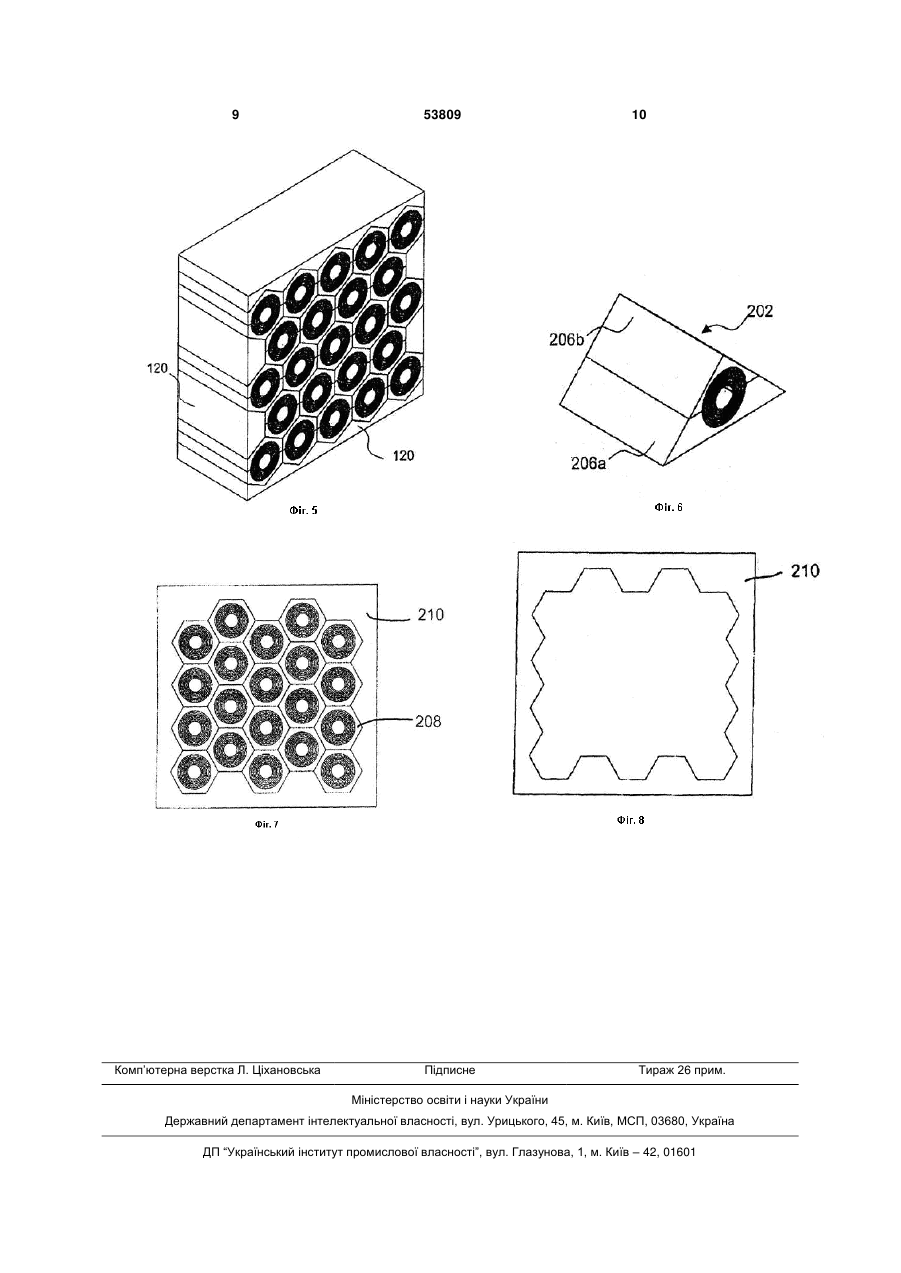

1. Ущільнювальна система, що містить кабельні вводи або трубні прохідні втулки, які приймають принаймні один стискуваний модуль, що оточує кожен кабель або кожну трубу, причому кабельні вводи або трубні прохідні втулки розташовані безпосередньо в отворі стіни або іншій конструктивній перегородці, що формує цю стіну, або в іншій перегородці, або в рамі (1, 210), вна 3 них кабінах, розподільних коробках і установках. їх використовують в різному промисловому устаткуванні, наприклад автомеханічному, телекомунікаційному, устаткуванні для виробництва і розподілу електроенергії, а також в морському і прибережному устаткуванні. Ущільнення або перехідні пристрої можна використовувати для ущільнення з метою запобігання проникненню рідини, газу, вогню, гризунів, термітів, пилу, вологи і т. д., при цьому вони можуть приймати електричні, використовувані в засобах зв'язку, комп'ютерні і т. п. кабелі або дроти, труби для різних газів або рідин, таких як вода, стисле повітря, гідравлічна рідина і побутовий газ, або троси для утримання навантаження. Частини, що приймають одиночний кабель і т. д. будь якого з двох типів, описаних вище, часто містять на своїй внутрішній частині стос відшаровуваних шарів чи листів. Шари чи листи відшаровують до тих пір, доки внутрішній діаметр цієї частини не буде підігнаний до зовнішнього діаметру кабелю, що приймається вказаною частиною. Листи сполучені один з одним досить міцно, щоб залишатися разом, і в той же час достатньо вільно, щоб їх можна було відшарувати від стосу один за одним або по декілька листів відразу. У деяких варіантах реалізації винаходу також запропоновані відшаровувані шари чи листи, розташовані на зовнішній частині, що дозволяє підігнати зовнішні розміри, наприклад, круглого ущільнення, до конкретного отвору або рукава. Для фахівця зрозуміло, що точна форма різних частин, включаючи шари, може бути змінена без відступу від сутності даної корисної моделі. Наприклад, стос шарів може мати відмінну від круглої форму поперечного перерізу. Одне із завдань даного винаходу полягає у створенні стискуваних модулів, які в деяких аспектах перевершують модулі, що відомі з рівня техніки. Даний винахід вирішує заявлену вище задачу завдяки створенню стискуваного модуля за п. 1 прикладеної формули й ущільнювальної системи зі стискуваним модулем за п. 4 формули. Переважні варіанти реалізації корисної моделі визначені в залежних пунктах. Далі корисна модель описана більш докладно на прикладах з посиланнями на прикладені креслення, на яких: Фіг.1 ілюструє вид зверху одного з прикладів кабельного чи трубного перехідного пристрою; Фіг.2 ілюструє перспективний вид половини модуля, який може бути використаний в показаному на Фіг.1 перехідному пристрої; Фіг.3 ілюструє перспективний вид частини стискуваного модуля згідно із першим варіантом реалізації даної корисної моделі; Фіг.4 ілюструє перспективний вид стискуваного модуля згідно із другим варіантом реалізації даної корисної моделі; Фіг.5 ілюструє перспективний вид збірки, яка призначена для прямокутного отвору і в якій використані показані на Фіг.4 модулі і додаткові заповнювальні частини; 53809 4 Фіг.6 ілюструє перспективний вид стискуваного модуля згідно із третім варіантом реалізації даної корисної моделі; Фіг.7 ілюструє вид зверху збірки модулів згідно одному з варіантів реалізації даної корисної моделі; Фіг.8 ілюструє вид зверху рами, що використана у показаній на Фіг.7 збірці. Звичайний тип ущільнень або перехідних пристроїв для кабелів і/або труб показаний на Фіг.1. Ущільнення або перехідний пристрій має зовнішню раму 1, що вставляється в стіну або перегородку будь-якого іншого типу. У рамі 1 встановлені модулі 2 для прийому кожним одиночних кабелів чи труб. Крім того, в раму 1 вставлений стискуючий пристрій 3. Модулі 2 розділені сполучними пластинами 4, встановленими так, щоб надійно розмістити модулі 2 в рамі 1. Модулі 2 є стискуваними частинами ущільнення або перехідного пристрою. Кожен модуль 2 містить центральну заглушку 5, яку видаляють при встановленні кабелю або труби. Ще одна система, що містить раму, описана в заявці "Ущільнювальна система", одночасно поданої заявником даної заявки. Ця заявка включена в даний опис за допомогою посилання. У інших варіантах реалізації корисної моделі ущільнення, ввід або перехідний пристрій згідно із даною корисною моделлю оснащені змащувальним засобом, як описано в заявці "Змащення трубного або кабельного введення", одночасно поданої заявником даної заявки. Ця заявка включена в даний опис за допомогою посилання. Інші варіанти реалізації модулів описані в заявках "Ексцентрикова частина трубного або кабельного введення", "Модуль трубного або кабельного введення з пазами на протилежних сторонах", "Блоки трубних або кабельних введень", "Трубне або кабельне введення, що містить модульні модулі", "Трубне або кабельне введення, що містить модулі з функцією регулювання розмірів" і "Трубне або кабельне введення, що містить шари із змінною геометрією", одночасно поданих заявником даної заявки. У одному з варіантів реалізації корисної моделі модулі відокремлені від стосу, що містить склеєні половини модуля, як описано в заявці "Склеєні модулі трубного або кабельного введення", одночасно поданої заявником даної заявки. Ця заявка включена в даний опис за допомогою посилання. На Фіг.2 показана половина модуля, який відповідає модулям 2, представленим на Фіг.1. Половина модуля містить основу 6 по суті прямокутної форми з півциліндричним пазом на одній стороні. Півциліндричний паз опори 6 приймає відшаровувані листи 7. При використанні дві половини модуля сполучають таким чином, що пази звернені один до одного. Сформований таким чином модуль має центральний циліндричний отвір, який може приймати кабель або трубу. При необхідності прийняти кабель або трубу відповідну кількість листів 7 від кожної основи 6 відшаровують для підгонки внутрішнього діаметру циліндричного отвору модуля до зовнішнього діаметра кабелю або труби, які потрібно прийняти. Таким чином, 5 при необхідності вставити в модуль 2 кабель або трубу, спочатку видаляють заглушку 5, а потім відшаровують деяку кількість листів 7. Після розміщення в модулі 2 всіх труб і/або кабелів приводять в дію стискуючий пристрій 3. Функція пристрою 3 полягає в розтягуванні в рамі 1. При розтягуванні стискуючий пристрій стискує модулі 2, які виконані із стискуваного матеріалу, такого як гума. Модулі 2 будуть стиснутими в одному напрямку і розтягнуті в іншому напрямку з їх притиском до рами 1. Листи можуть бути розташовані різними способами і мати різні особливості, як описано в заявках "Трубне або кабельне введення із сполученими шарами", "Трубне або кабельне введення із шарами різної товщини", "Трубне або кабельне введення з частиною, що вказує на стискування", "З'єднання шарів трубного або кабельного введення" і "Ідентифікація шарів трубного або кабельного введення", одночасно поданих заявником даної заявки. Ці заявки включені в даний опис за допомогою посилань. Проілюстровані модулі оптимізовані з точки зору універсальності й простоти збірки, і в цьому аспекті вони показали себе з кращого боку. Проте даний винахід направлений на створення стискуваного модуля і ущільнюючої системи, що містить вказаний модуль, які забезпечують поліпшення якості з точки зору ефективного використання простору. На Фіг.3 проілюстрована опора 106 стискуваного модуля згідно з першим варіантом реалізації даного винаходу. Цей модуль оптимізований з точки зору ефективного використання простору і містить дві ідентичні опори 106. При збірці вони формують стискуваний модуль, що має шестикутний поперечний переріз. Опори 106 мають паз, який приймає стос відшаровуваних листів 107. На Фіг.4 проілюстрована опора 206, що відповідає в основному ідентичному стискуваному модулю, який був вирізаний інакше. Безпосередня перевага шестикутного поперечного перерізу полягає в підвищенні ефективності використання простору, оскільки матеріал опори займає менше простору. Проблема, пов'язана з цим конкретним варіантом реалізації винаходу, полягає в тому, що він не може бути включений в систему, проілюстровану на 53809 6 Фіг.1, без деяких модифікацій, оскільки шестикутний поперечний переріз несумісний з прямокутною формою рами. Ця проблема може бути вирішена за допомогою заповнювальних частин 120, показаних на Фіг.5, які встановлені таким чином, що заповнюють порожнини, обумовлені цією несумісністю. В одній з модифікацій цього варіанту реалізації винаходу (не показано) заповнювальні частини також розділені на основи і забезпечені відшаровуваними листами, так що вони також можуть бути використані як кабельні перехідні пристрої і трубні перехідні втулки. В цьому випадку ефективність використання простору ще збільшена. На Фіг.5 представлений перспективний вид збірки, яка призначена для розміщення в прямокутному отворі і в якої використані модулі, що показані на Фіг.4, і додаткові заповнювальні частини. Використання стискуваних модулів з шестикутним поперечним перерізом забезпечує додаткову перевагу, яка полягає в розподілі кабелів, що встановлені в модулях особливо переважним способом. Очевидно, що три сусідні кабелі будуть встановлені в конфігурацію правильного трикутника, що є дуже переважним для керування електромагнітними полями в трифазних системах. На Фіг.6 проілюстрований стискуваний модуль 202, що має трикутний переріз, згідно із третім варіантом реалізації даного винаходу. Трикутна форма утворена двома опорами 206а і 206Ь і має перевагу в тому, що два стискувані модулі можуть бути встановлені таким чином, що вони формують квадрат або прямокутник, при цьому звичайна ущільнювальна система може бути застосована без потреби в заповнювальних частинах. На Фіг.7 і 8 проілюстрована збірка, в якої використаний модуль 208, що сформований з двох основ, схожих з основами, показаними на Фіг.3 або 4. Модулі 208 встановлені в рамі 210, форма якої підігнана до форми модулів 208. Таким чином, в цьому випадку, на відміну від варіанту реалізації корисної моделі, показаної на Фіг.5, заповнювальні частини не використовують. Таким чином, відмова від прямокутного поперечного перерізу стискуваних модулів відкриває можливість оптимізації нових параметрів, завдяки чому отримують покращені стискувані модулі і відповідні ущільнюючі системи. 7 53809 8 9 Комп’ютерна верстка Л. Ціхановська 53809 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
