Спосіб пелоїдотерапії та камера для його здійснення

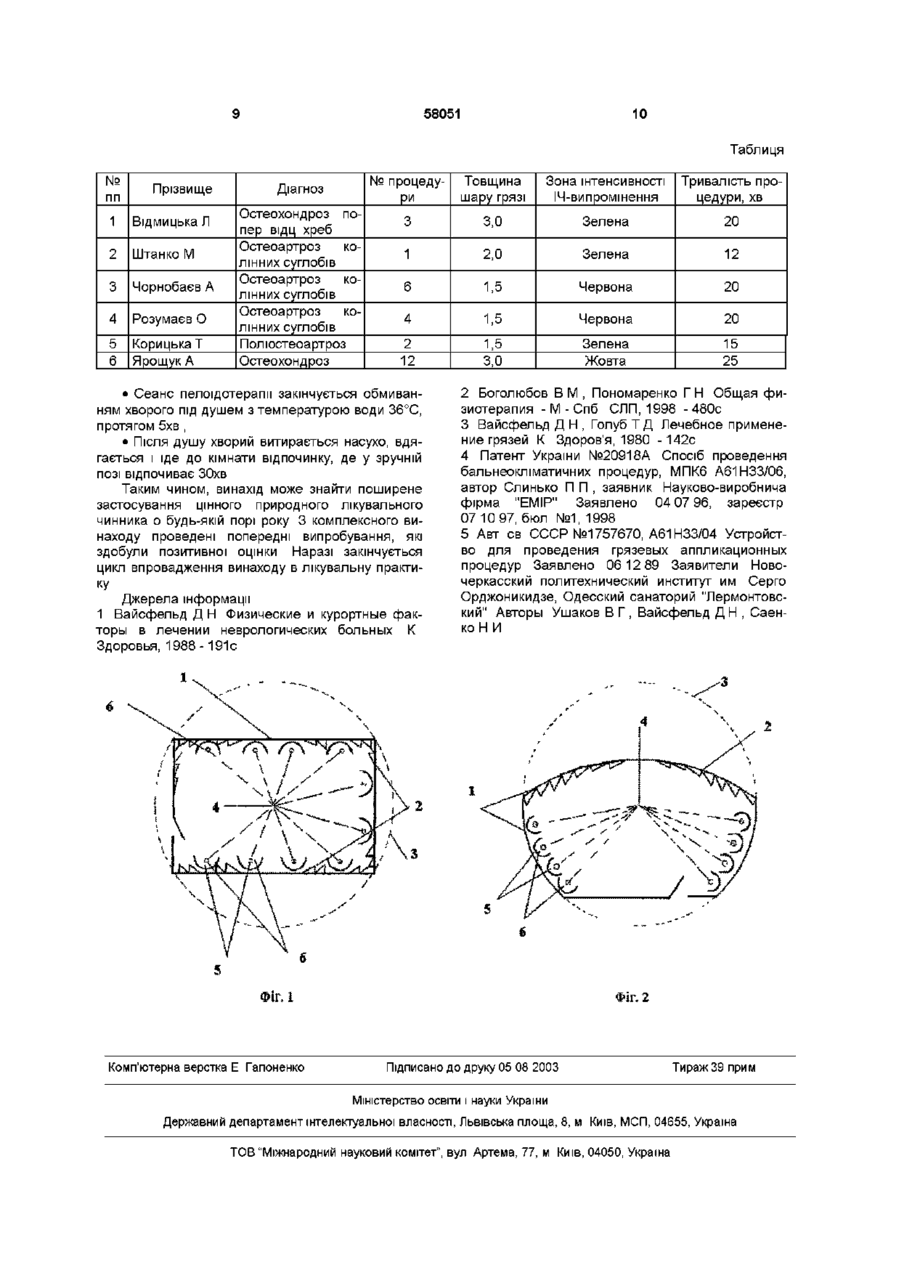

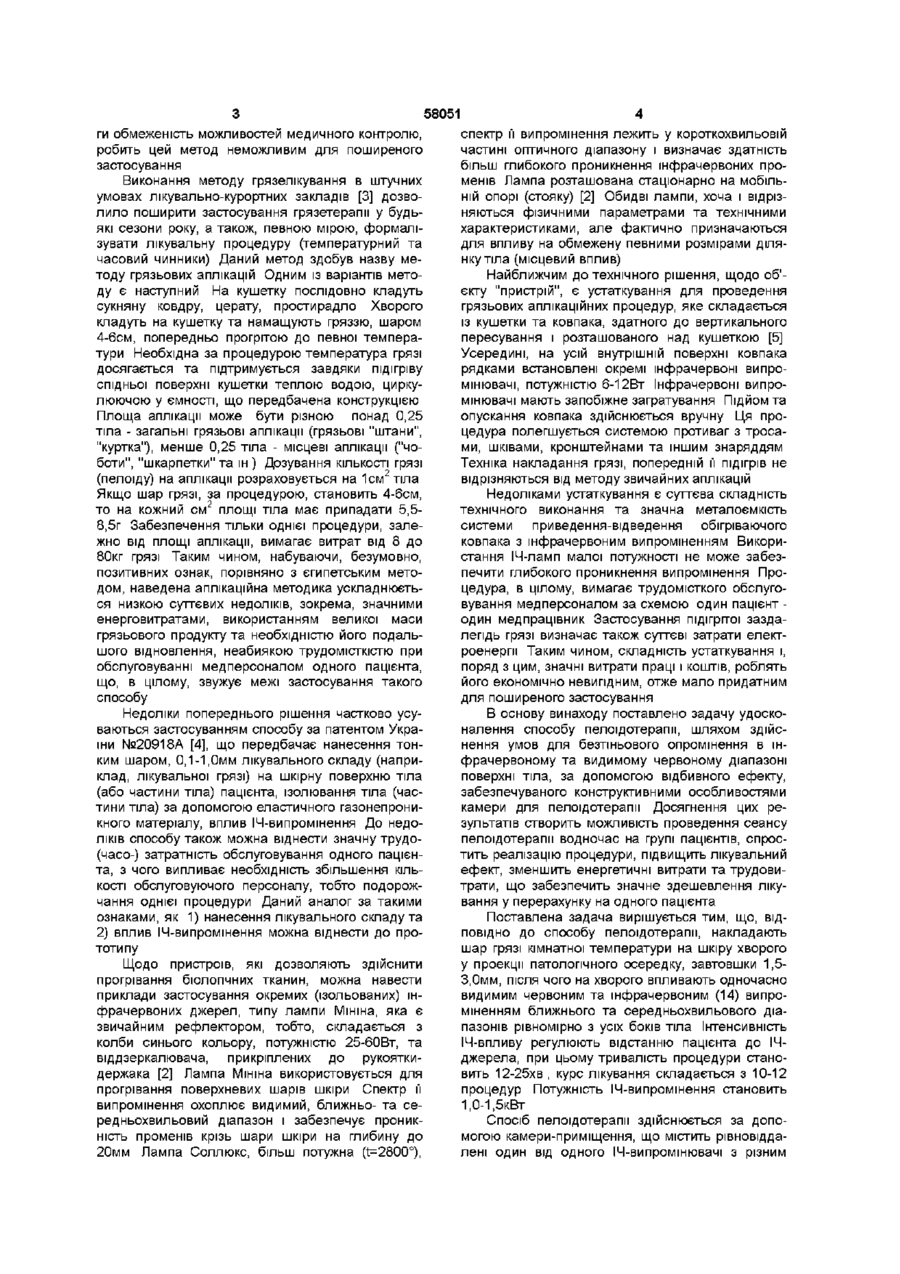

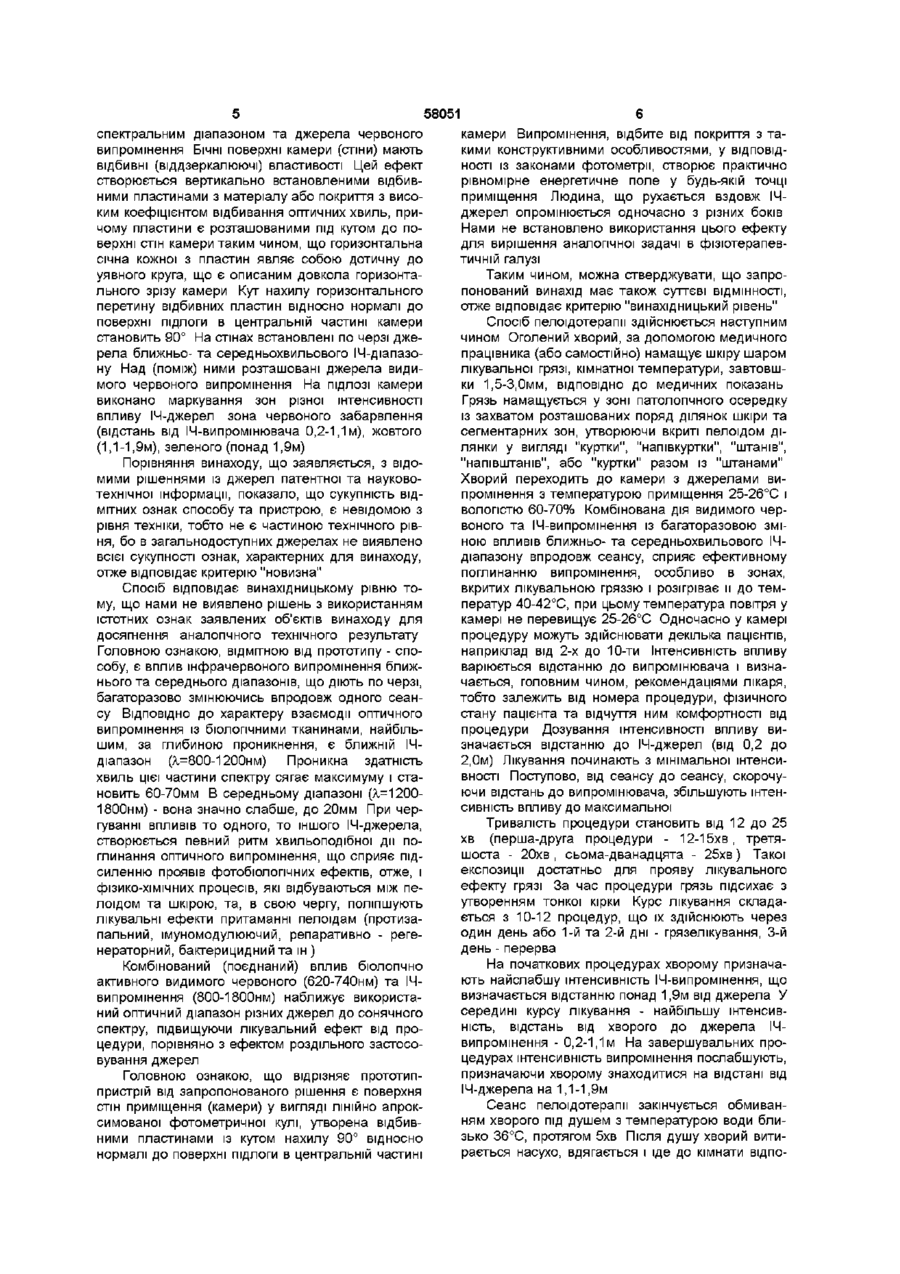

1 Спосіб пелоідотерапм, що полягає в аплікаціях лікувальної грязі на шкіру хворого у проекції патологічного осередку та прогріванні організму інфрачервоним випромінюванням (ІЧ), який відрізняється тим, що накладають шар грязі кімнатної температури завтовшки 1,5-3,0мм, після чого на хворого впливають одночасно видимим червоним та ІЧ-випромінюванням близького та середньохвильового діапазонів рівномірно з усіх боків тіла, а інтенсивність ІЧ-впливу регулюють відстанню пацієнта до ІЧ-джерела, при цьому тривалість процедури становить 12-25хв, курс лікування складається з 10-12 процедур 2 Спосіб за п 1, який відрізняється тим, що потужність ІЧ-випромшення становить 1,0-1,5кВт 3 Камера для пелоідотерапм, що містить рівновіддалені один від одного ІЧ-випромінювачі, яка від Винахід належить до медицини і може бути застосований з фізіотерапії, зокрема, у грязелікуванні, в умовах ПОЛІКЛІНІК та курортно-санаторних закладах Пелоідотерапія (гр - pelos - мул, глина), або застосуванню лікувальних грязей є одним з найефективніших бальнеологічних методів, відомий з давніх часів Лікувальні грязі є продуктом бюгеолопчних процесів, тобто відкладеннями природних водоймищ, продуктів вулканічної ДІЯЛЬНОСТІ, мікробної та ш Лікувальні ефекти грязі обумовлені тісно пов'язаними між собою термічним, ХІМІЧНИМ та біологічним факторами [1] Специфіка впливу грязі залежить від сукупної дії ХІМІЧНОГО складу (солі та мінерали) та органічного продукту (мікроелементи, амінокислоти, бітуми, фульвокислоти, гормоноподібні речовини, біогенні стимулятори різняється тим, що додатково містить джерела червоного та ІЧ-випромінювання, встановлені на бокових поверхнях камери, які утворені вертикально встановленими відбивними пластинами з матеріалу або покриття з високим коефіцієнтом відбивання оптичних хвиль, причому пластини розташовані під кутом до поверхні стін камери таким чином, що горизонтальна січна кожної з пластин є дотичною до уявного круга, що є описаним навколо горизонтального зрізу камери 4 Камера за п 3, яка відрізняється тим, що кут нахилу горизонтального перерізу відбивних пластин відносно нормалі до поверхні підлоги в центральній частині камери становить 90° 5 Камера за п 3, яка відрізняється тим, що джерела близькохвильового і середньохвильового діапазону ІЧ-випромшення встановлені по черзі з джерелами ІЧ-діапазону, а джерела червоного випромінювання розташовані над або між ІЧвипромінювачами 6 Камера за п 3, яка відрізняється тим, що на її ПІДЛОЗІ виконано маркування зон різної інтенсивності випромінювання ІЧ-джерел зона червоного кольору (відстань від випромінювача 0,2-1,1м), жовтого (1,1-1,9м), зеленого (понад 1,9м) тощо) Органічні речовини визначають окрім біологічних (біоенергетичних) також термофізичні властивості грязі Грязям притаманна значна теплопровідність, але при цьому незначна здатність теплозберігання [2] 3 точки зору бальнеопроцедури це означає необхідність постійного прогріву, або збереження тепла попередньо нагрітої грязі протягом процедури, що є лімітуючою ланкою для застосування цього ефективного фізіотерапевтичного засобу Найефективнішим, з точки зору, використання природних джерел енергії, є, так званий, метод єгипетських ванн [3], що полягає у намащуванні тіла гряззю та наступному прогріванню грязьової маси сонячним промінням Але залежність цього фактору, переважно, від метеорологічних умов та сезонного використання, навіть, не беручи до ува ю о 00 ю 58051 ги обмеженість можливостей медичного контролю, робить цей метод неможливим для поширеного застосування Виконання методу грязелікування в штучних умовах лікувально-курортних закладів [3] дозволило поширити застосування грязетерапм у будьякі сезони року, а також, певною мірою, формалізувати лікувальну процедуру (температурний та часовий чинники) Даний метод здобув назву методу грязьових аплікацій Одним із варіантів методу є наступний На кушетку послідовно кладуть сукняну ковдру, церату, простирадло Хворого кладуть на кушетку та намащують гряззю, шаром 4-6см, попередньо прогрітою до певної температури Необхідна за процедурою температура грязі досягається та підтримується завдяки підігріву спідньої поверхні кушетки теплою водою, циркулюючою у ємності, що передбачена конструкцією Площа аплікації може бути різною понад 0,25 тіла - загальні грязьові аплікації (грязьові "штани", "куртка"), менше 0,25 тіла - місцеві аплікації ("чоботи", "шкарпетки" та ш ) Дозування КІЛЬКОСТІ грязі (пелоіду) на аплікації розраховується на 1см2 тіла Якщо шар грязі, за процедурою, становить 4-6см, 2 то на кожний см площі тіла має припадати 5,58,5г Забезпечення тільки однієї процедури, залежно від площі аплікації, вимагає витрат від 8 до 80кг грязі Таким чином, набуваючи, безумовно, позитивних ознак, порівняно з єгипетським методом, наведена аплікаційна методика ускладнюється низкою суттєвих недоліків, зокрема, значними енерговитратами, використанням великої маси грязьового продукту та необхідністю його подальшого відновлення, неабиякою трудомісткістю при обслуговуванні медперсоналом одного пацієнта, що, в цілому, звужує межі застосування такого способу Недоліки попереднього рішення частково усуваються застосуванням способу за патентом України №20918А [4], що передбачає нанесення тонким шаром, 0,1-1,0мм лікувального складу (наприклад, лікувальної грязі) на шкірну поверхню тіла (або частини тіла) пацієнта, ізолювання тіла (частини тіла) за допомогою еластичного газонепроникного матеріалу, вплив ІЧ-випромшення До недоліків способу також можна віднести значну трудо(часо-) затратність обслуговування одного пацієнта, з чого випливає необхідність збільшення КІЛЬКОСТІ обслуговуючого персоналу, тобто подорожчання однієї процедури Даний аналог за такими ознаками, як 1) нанесення лікувального складу та 2) вплив ІЧ-випромшення можна віднести до прототипу Щодо пристроїв, які дозволяють здійснити прогрівання біологічних тканин, можна навести приклади застосування окремих (ізольованих) інфрачервоних джерел, типу лампи Мініна, яка є звичайним рефлектором, тобто, складається з колби синього кольору, потужністю 25-бОВт, та віддзеркалювача, прикріплених до рукояткидержака [2] Лампа Мініна використовується для прогрівання поверхневих шарів шкіри Спектр її випромшення охоплює видимий, ближньо- та середньохвильовий діапазон і забезпечує проникність променів крізь шари шкіри на глибину до 20мм Лампа Соллюкс, більш потужна (t=2800°), спектр її випромшення лежить у короткохвильовій частині оптичного діапазону і визначає здатність більш глибокого проникнення інфрачервоних променів Лампа розташована стаціонарно на мобільній опорі (стояку) [2] Обидві лампи, хоча і відрізняються фізичними параметрами та технічними характеристиками, але фактично призначаються для впливу на обмежену певними розмірами ділянку тіла (місцевий вплив) Найближчим до технічного рішення, щодо об'єкту "пристрій", є устаткування для проведення грязьових аплікаційних процедур, яке складається із кушетки та ковпака, здатного до вертикального пересування і розташованого над кушеткою [5] Усередині, на усій внутрішній поверхні ковпака рядками встановлені окремі інфрачервоні випромінювачі, потужністю 6-12Вт Інфрачервоні випромінювачі мають запобіжне загратування Підйом та опускання ковпака здійснюється вручну Ця процедура полегшується системою противаг з тросами, шківами, кронштейнами та іншим знаряддям Техніка накладання грязі, попередній її підігрів не відрізняються від методу звичайних аплікацій Недоліками устаткування є суттєва складність технічного виконання та значна металоємкість системи приведення-від ведення обігріваючого ковпака з інфрачервоним випроміненням Використання ІЧ-ламп малої потужності не може забезпечити глибокого проникнення випромшення Процедура, в цілому, вимагає трудомісткого обслуговування медперсоналом за схемою один пацієнт один медпрацівник Застосування підігрітої заздалегідь грязі визначає також суттєві затрати електроенергії Таким чином, складність устаткування і, поряд з цим, значні витрати праці і коштів, роблять його економічно невигідним, отже мало придатним для поширеного застосування В основу винаходу поставлено задачу удосконалення способу пелоідотерапм, шляхом здійснення умов для безтіньового опромінення в інфрачервоному та видимому червоному діапазоні поверхні тіла, за допомогою відбивного ефекту, забезпечуваного конструктивними особливостями камери для пелоідотерапм Досягнення цих результатів створить можливість проведення сеансу пелоідотерапм водночас на групі пацієнтів, спростить реалізацію процедури, підвищить лікувальний ефект, зменшить енергетичні витрати та трудовитрати, що забезпечить значне здешевлення лікування у перерахунку на одного пацієнта Поставлена задача вирішується тим, що, ВІДПОВІДНО до способу пелоідотерапм, накладають шар грязі кімнатної температури на шкіру хворого у проекції патологічного осередку, завтовшки 1,53,0мм, після чого на хворого впливають одночасно видимим червоним та інфрачервоним (14) випроміненням ближньогота середньохвильового діапазонів рівномірно з усіх боків тіла Інтенсивність ІЧ-впливу регулюють відстанню пацієнта до ІЧджерела, при цьому тривалість процедури становить 12-25хв , курс лікування складається з 10-12 процедур Потужність ІЧ-випромшення становить 1,0-1,5кВт Спосіб пелоідотерапм здійснюється за допомогою камери-приміщення, що містить рівновіддалені один від одного ІЧ-випромшювачі з різним 58051 спектральним діапазоном та джерела червоного випромінення БІЧНІ поверхні камери (стіни) мають відбивні (віддзеркалюючі) властивості Цей ефект створюється вертикально встановленими відбивними пластинами з матеріалу або покриття з високим коефіцієнтом відбивання оптичних хвиль, причому пластини є розташованими під кутом до поверхні стін камери таким чином, що горизонтальна січна кожної з пластин являє собою дотичну до уявного круга, що є описаним довкола горизонтального зрізу камери Кут нахилу горизонтального перетину відбивних пластин відносно нормалі до поверхні підлоги в центральній частині камери становить 90° На стінах встановлені по черзі джерела ближньо- та середньохвильового ІЧ-діапазону Над (поміж) НИМИ розташовані джерела видимого червоного випромінення На ПІДЛОЗІ камери виконано маркування зон різної інтенсивності впливу ІЧ-джерел зона червоного забарвлення (відстань від ІЧ-випромінювача 0,2-1,1м), жовтого (1,1-1,9м), зеленого (понад 1,9м) Порівняння винаходу, що заявляється, з відомими рішеннями із джерел патентної та науковотехнічної інформації, показало, що сукупність ВІДМІТНИХ ознак способу та пристрою, є невідомою з рівня техніки, тобто не є частиною технічного рівня, бо в загальнодоступних джерелах не виявлено всієї сукупності ознак, характерних для винаходу, отже відповідає критерію "новизна" Спосіб відповідає винахідницькому рівню тому, що нами не виявлено рішень з використанням істотних ознак заявлених об'єктів винаходу для досягнення аналогічного технічного результату Головною ознакою, ВІДМІТНОЮ ВІД прототипу - способу, є вплив інфрачервоного випромінення ближнього та середнього діапазонів, що діють по черзі, багаторазово змінюючись впродовж одного сеансу ВІДПОВІДНО ДО характеру взаємодії оптичного випромінення із біологічними тканинами, найбільшим, за глибиною проникнення, є ближній ІЧдіапазон (Я,=800-1200нм) Проникна здатність хвиль цієї частини спектру сягає максимуму і становить 60-70мм В середньому діапазоні (Я,=12001800нм) - вона значно слабше, до 20мм При чергуванні впливів то одного, то іншого ІЧ-джерела, створюється певний ритм хвильоподібної дії поглинання оптичного випромінення, що сприяє підсиленню проявів фотобіологічних ефектів, отже, і фізико-хімічних процесів, які відбуваються між пелоїдом та шкірою, та, в свою чергу, поліпшують лікувальні ефекти притаманні пелоідам (протизапальний, імуномодулюючий, репаративно - регенераторний, бактерицидний та ш) Комбінований (поєднаний) вплив біологічно активного видимого червоного (620-740нм) та ІЧвипромшення (800-1800нм) наближує використаний оптичний діапазон різних джерел до сонячного спектру, підвищуючи лікувальний ефект від процедури, порівняно з ефектом роздільного застосовування джерел Головною ознакою, що відрізняє прототиппристрій від запропонованого рішення є поверхня стін приміщення (камери) у вигляді ЛІНІЙНО апроксимованої фотометричної кулі, утворена відбивними пластинами із кутом нахилу 90° відносно нормалі до поверхні підлоги в центральній частині камери Випромінення, відбите від покриття з такими конструктивними особливостями, у ВІДПОВІДНОСТІ із законами фотометри, створює практично рівномірне енергетичне поле у будь-якій точці приміщення Людина, що рухається вздовж ІЧджерел опромінюється одночасно з різних боків Нами не встановлено використання цього ефекту для вирішення аналогічної задачі в фізіотерапевтичній галузі Таким чином, можна стверджувати, що запропонований винахід має також суттєві ВІДМІННОСТІ, отже відповідає критерію "винахідницький рівень" Спосіб пелоідотерапм здійснюється наступним чином Оголений хворий, за допомогою медичного працівника (або самостійно) намащує шкіру шаром лікувальної грязі, кімнатної температури, завтовшки 1,5-3,0мм, відповідно до медичних показань Грязь намащується у зоні патологічного осередку із захватом розташованих поряд ділянок шкіри та сегментарних зон, утворюючи вкриті пелоідом ділянки у вигляді "куртки", "напівкуртки", "штанів", "напівштанів", або "куртки" разом із "штанами" Хворий переходить до камери з джерелами випромінення з температурою приміщення 25-26°С і вологістю 60-70% Комбінована дія видимого червоного та ІЧ-випромшення із багаторазовою зміною впливів ближньо- та середньохвильового ІЧдіапазону впродовж сеансу, сприяє ефективному поглинанню випромінення, особливо в зонах, вкритих лікувальною гряззю і розігріває и до температур 40-42°С, при цьому температура повітря у камері не перевищує 25-26°С Одночасно у камері процедуру можуть здійснювати декілька пацієнтів, наприклад від 2-х до 10-ти Інтенсивність впливу варіюється відстанню до випромінювача і визначається, головним чином, рекомендаціями лікаря, тобто залежить від номера процедури, фізичного стану пацієнта та відчуття ним комфортності від процедури Дозування інтенсивності впливу визначається відстанню до ІЧ-джерел (від 0,2 до 2,0м) Лікування починають з мінімальної інтенсивності Поступово, від сеансу до сеансу, скорочуючи відстань до випромінювача, збільшують інтенсивність впливу до максимальної Тривалість процедури становить від 12 до 25 хв (перша-друга процедури - 12-15хв, третяшоста - 20хв , сьома-дванадцята - 25хв) Такої експозиції достатньо для прояву лікувального ефекту грязі За час процедури грязь підсихає з утворенням тонкої кірки Курс лікування складається з 10-12 процедур, що їх здійснюють через один день або 1-й та 2-й дні - грязелікування, 3-й день - перерва На початкових процедурах хворому призначають найслабшу інтенсивність ІЧ-випромшення, що визначається відстанню понад 1,9м від джерела У середині курсу лікування - найбільшу інтенсивність, відстань від хворого до джерела ІЧвипромшення - 0,2-1,1м На завершувальних процедурах інтенсивність випромінення послабшують, призначаючи хворому знаходитися на відстані від ІЧ-джерела на 1,1-1,9м Сеанс пелоідотерапм закінчується обмиванням хворого під душем з температурою води близько 36°С, протягом 5хв Після душу хворий витирається насухо, вдягається і іде до кімнати відпо 58051 8 чинку, де у зручній позі (лежачи або сидячи) відпорити штучне безтіньове поле інфрачервоного та чиває 20-ЗОхв видимого червоного спектру Пацієнт в цих умовах, рухаючись вздовж випромінювачів, зокрема, Показання та протипоказання для способу є ближнього та середнього спектрального діапазону, аналогічними до поширеного методу аплікаційного поглинає випромінення різної довжини хвилі Тагрязелікування кий ритм поглинання сприяє збудженню поверхнеПереносимість процедури оцінюють за трьома вих та глибинних шарів шкіри по черзі та стимулює параметрами ЧСС, AT та частоті дихання ФІЗІОбільш активну взаємодію мінеральних та біологічЛОГІЧНОЮ є реакція на процедуру за такими показно активних сполук лікувальної грязі з біологічними никами у середині сеансу частота серцевих скотканинами Можливість вільно рухатись протягом рочень без змін, артеріальний тиск без змін або процедурного часу, створює відчуття комфорту, підвищується на 10мм - максимальний і на 5мм переноситься пацієнтами значно легше ніж нерумінімальний, частота дихання збільшується на 1-2 хома поза при аплікаційному способі або за споСпосіб пелоідотерапм здійснюють у камерісобом прототипу Позитивний психологічний наприміщенні 1 (наводиться горизонтальний зріз) стрій є також не менш важливим чинником, що будь-якої форми - фіг 1 та 2, наприклад, прямокутвносить свою частку для досягнення кінцевого ника - ф і г і , заокругленої - фиг 2 або іншої, тобто, лікувального результату форма приміщення не має значення Покриття стін виконано вертикальними пластинами 2 (фігі, 2), Суттєвою перевагою даного способу і камери розташованими під кутом до поверхні стін у виглядля його здійснення, при порівнянні його з протоді ЛІНІЙНО апроксимованої фотометричної кулі типом, є СІЧНІ вертикальних пластин 2 є дотичними до уявможливість одночасного проведення процедуного круга 3, що є описаним довкола горизонтальри для декількох пацієнтів, ного зрізу камери із центру приміщення 4 Кут назниження трудомісткості обслуговування та хилу горизонтального перетину пластин 2 відносно числа медперсоналу, нормалі до поверхні підлоги в центрі 4 камери 1 гнучкість у виборі режимів проведення процестановить 90° Покриття може бути виконаним із дури, будь-якого матеріалу з високою віддзеркалюючою відсутність необхідності затрат на розігрівання здатністю Джерела видимого червоного світла 5 грязі, встановлені по вертикальній осі над ІЧ джерелами можливість виконання легких рухів в уражених або проміж ними ІЧ-випромінювачі 6 ближнього суглобах, (Я=800-1200нм) і середнього (Я=1200-1800нм) діаможливість здійснення медичного контролю пазону, встановлені по черзі, один за одним, в стану пацієнта під час процедури КІЛЬКОСТІ 6-8од та розташовані в проміжках між Ці переваги обумовлюють значне здешевленвіддзеркалюючими пластинами 2 (фиг 1) або наня витрат За попередніми підрахунками, витрати впроти них (фіг 2) Випромінювачі червоного діагрязі, порівняно з аплікаційним (базовим) спосопазону - стандартні діаметром «15см, потужністю бом, зменшуються у 30-40 разів, а вартість однієї 60-1 ООВт Потужність кожного ІЧ-випромінювача процедури становить 6-1 Огрн (1,1-1,9у є) становить 1,0-1,5кВт, його конкретна форма викоПриклад конкретного виконання нання має такі параметри п=1200-1500мм, вико• У підготовчий кімнаті, поряд з камерою для нання з трубчастого ТЕНу, діаметром 13мм Запелоідотерапм, здійснюють грязьову аплікацію, на мість наведеної конструкції можуть бути викориспевні ділянки оголеного тіла, ВІДПОВІДНО ДО медичтані також ІНШІ конструкції випромінювачів з ананих показань (використовують грязь кімнатної t°C), логічними фізичними параметрами На ПІДЛОЗІ • Хворий переходить до камери-кімнати для камери виконано маркування зон різної інтенсивності впливу ІЧ-джерел найбільша інтенсивність здійснення пелоідотерапм, зона червоного забарвлення - 0,2-1,1 м від ІЧ• Хворий переходить на доріжку певного ковипромінювача, проміжна - жовтого (1,1-1,9м), льору (зону інтенсивності ІЧ-випромшення), ВІДПОнайслабша - зеленого (понад 1,9м) ВІДНО до рекомендацій лікаря, • Впродовж сеансу, повільно рухаючись доріжНа три перших процедури хворому призначакою вздовж стін з встановленими на них джерелають рух зоною найслабшої інтенсивності ІЧми випромінення, хворий проходить по черзі повз випромшення, тобто зеленою смугою, на відстані випромінювачі ближнього (800нм), середнього понад 1,9м від джерела 3 4-і до 8-10-і процедури спектру (1200нм) ІЧ-діапазону потужністю 1,2кВт, рух зоною найбільшої інтенсивності, червоною видимого червоного світла (ЮОВт) та отримує смугою, відстань від джерела ІЧ-випромшення комбінований лікувальний ефект від впливу різно0,2-1,1м Дві завершувальні процедури інтенсивманітних джерел випромінення, ність випромінення послабшують, призначаючи • Дані одного сеансу пелоідотерапм одночасохворому рух жовтою смугою, відстань від ІЧво для шести хворих наведені в таблиці джерела 1,1-1,9м Наведена конструкція камери дозволяє ство 58051 10 1 Відмицька Л 2 Штанко М 3 Чорнобаєв А 4 Розумаєв 0 5 6 КорицькаТ Ярощук А № процедури Діагноз Остеохондроз попер відц хреб Остеоартроз колінних суглобів Остеоартроз колінних суглобів Остеоартроз колінних суглобів Полюстеоартроз Остеохондроз Товщина шару грязі Зона інтенсивності ІЧ-випромшення Тривалість процедури, хв 3 3,0 Зелена 20 1 2,0 Зелена 12 "ел Прізвище Червона 20 "ел № пп Червона 20 "ел Таблиця Зелена Жовта 15 25 6 4 2 12 • Сеанс пелоідотерапм закінчується обмиванням хворого під душем з температурою води 36°С, протягом 5хв , • Після душу хворий витирається насухо, вдягається і іде до кімнати відпочинку, де у зручній позі відпочиває ЗОхв Таким чином, винахід може знайти поширене застосування цінного природного лікувального чинника о будь-якій порі року 3 комплексного винаходу проведені попередні випробування, які здобули позитивної оцінки Наразі закінчується цикл впровадження винаходу в лікувальну практику Джерела інформації 1 Вайсфельд Д Н Физические и курортные факторы в лечении неврологических больных К Здоровья, 1988- 191с 3,0 2 Боголюбов В М , Пономаренко Г Н Общая физиотерапия - М - С п б СЛП, 1998 -480с 3 Вайсфельд Д Н , Голуб Т Д Лечебное применение грязей К Здоров'я, 1980 -142с 4 Патент України №20918А Спосіб проведення бальнеокліматичних процедур, МПК6 А61НЗЗ/06, автор Слинько П П , заявник Науково-виробнича фірма "ЕМІР" Заявлено 04 07 96, зареєстр 07 10 97, бюл №1, 1998 5 Авт ев СССР №1757670, А61НЗЗ/04 Устройство для проведения грязевых аппликационных процедур Заявлено 0612 89 Заявители Новочеркасский политехнический институт им Серго Орджоникидзе, Одесский санаторий "Лермонтовский" Авторы Ушаков В Г , Вайсфельд Д Н , Саен коН И Фіг, 1 Комп'ютерна верстка Е Гапоненко Фіг. 2 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
