Мобільний проекційно-звуковий комплекс

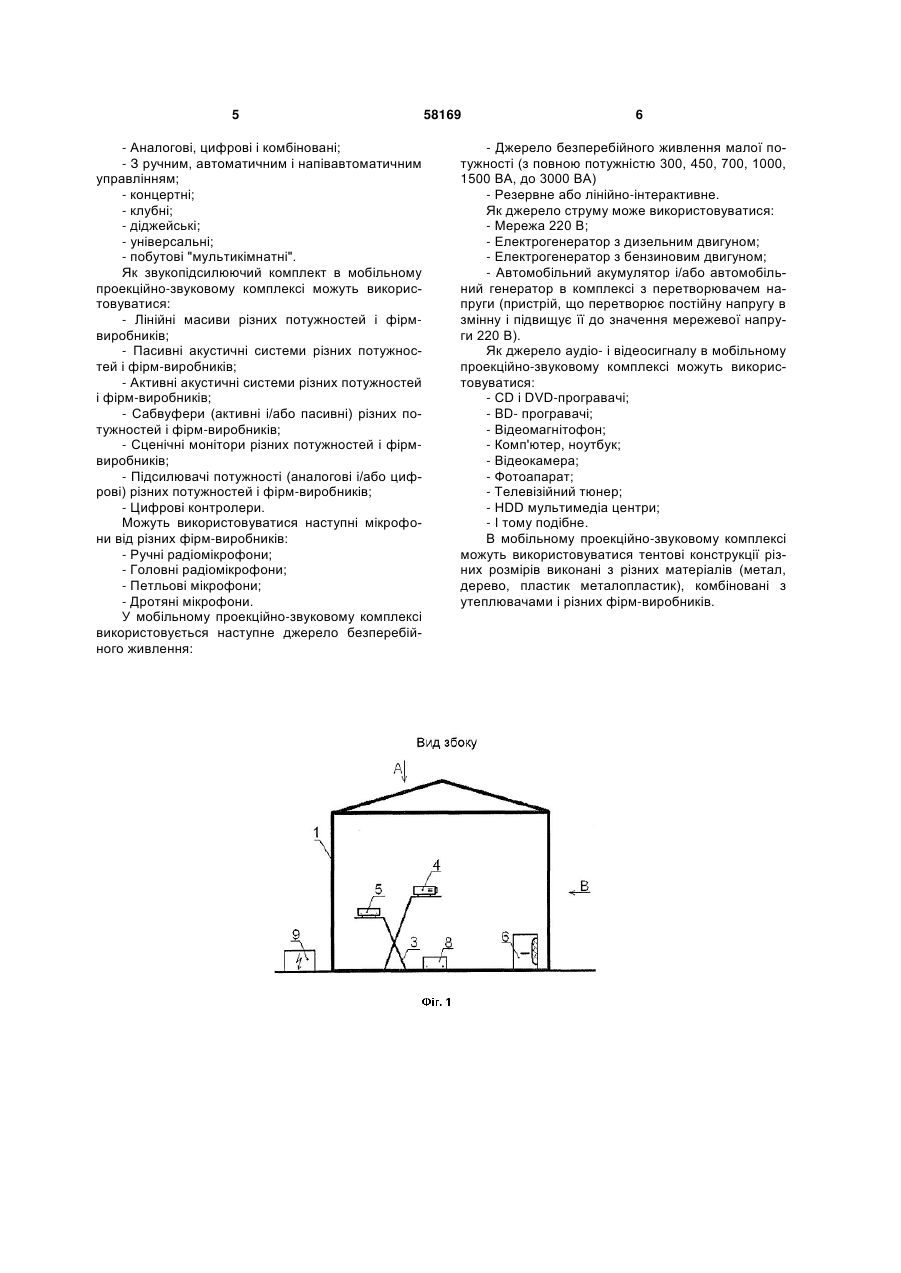

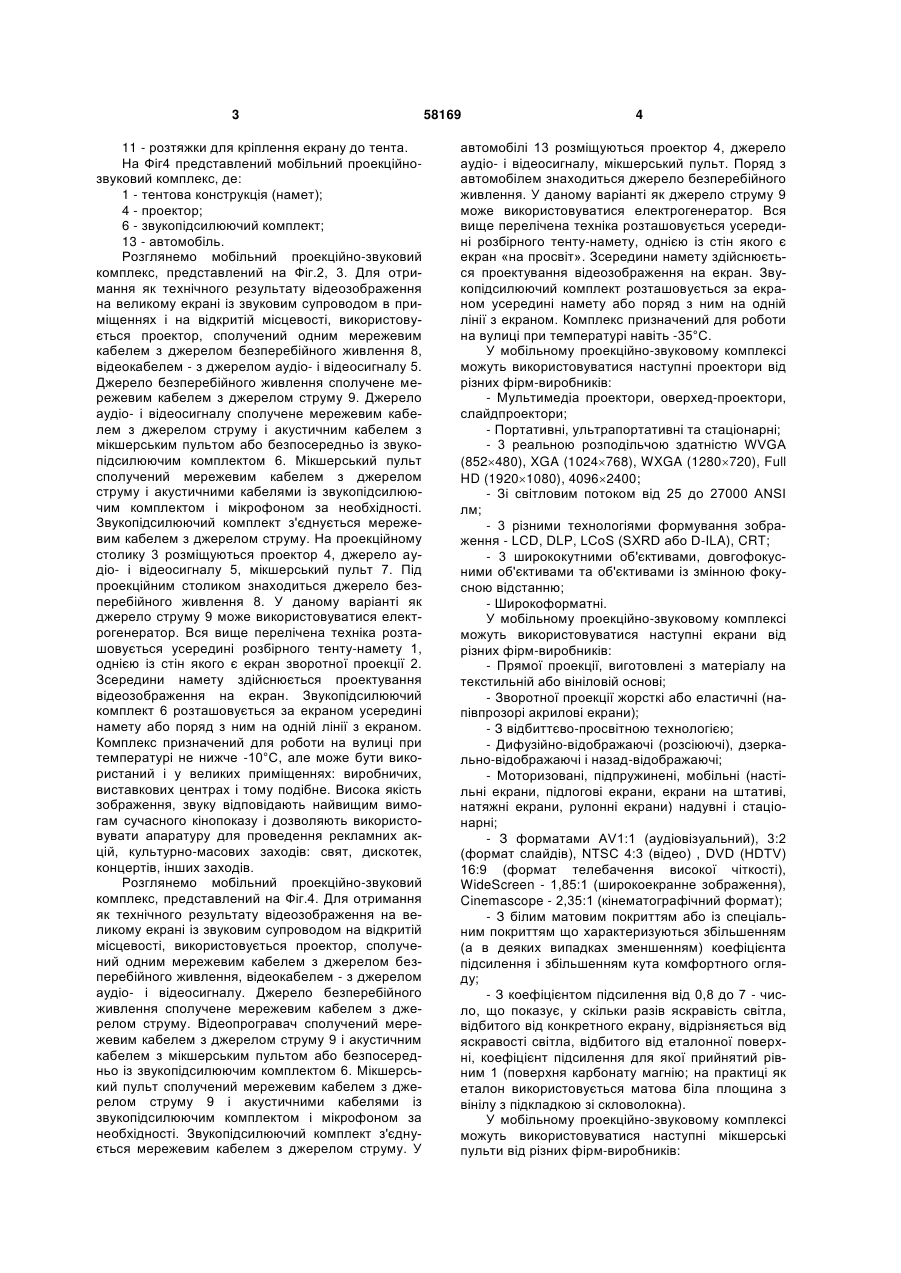

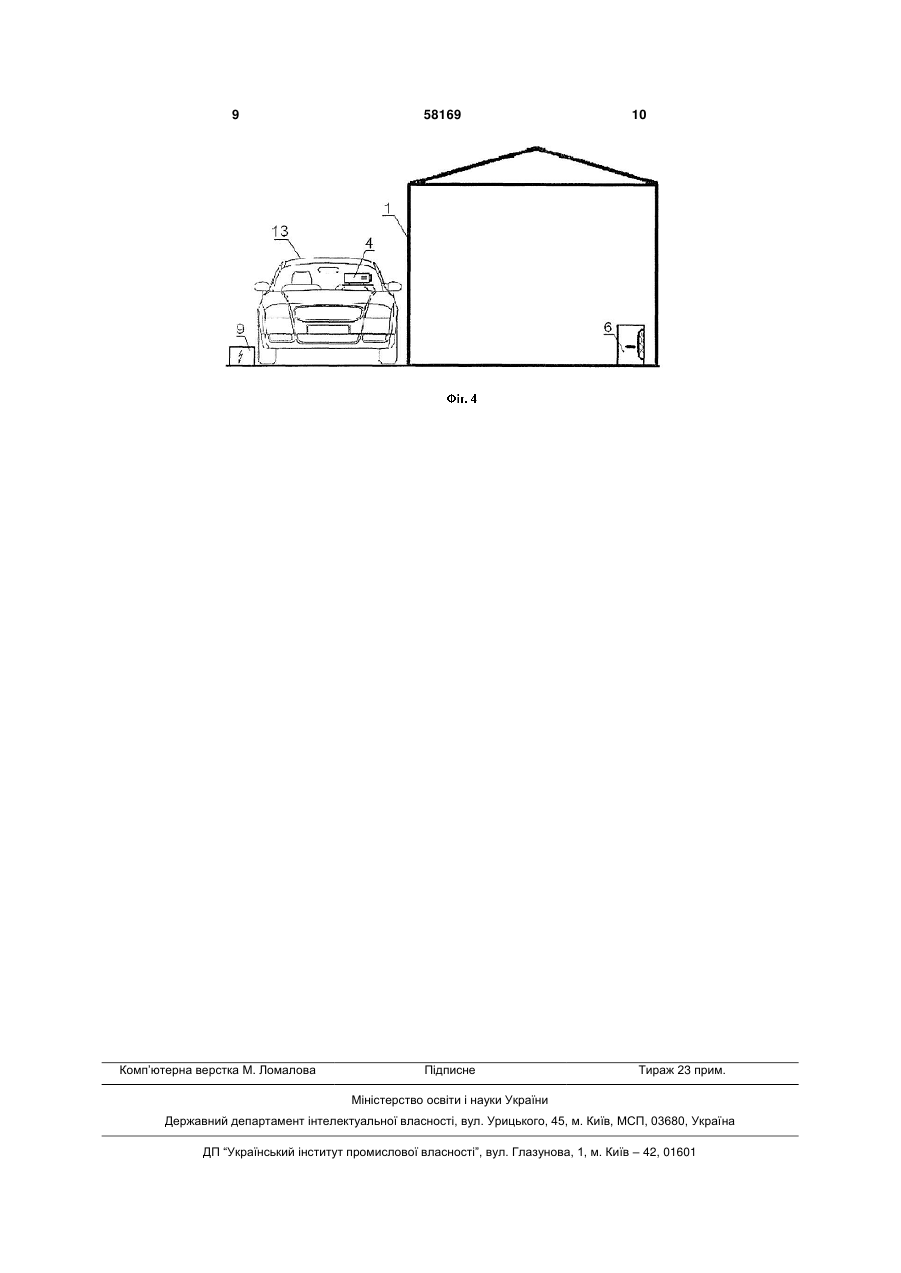

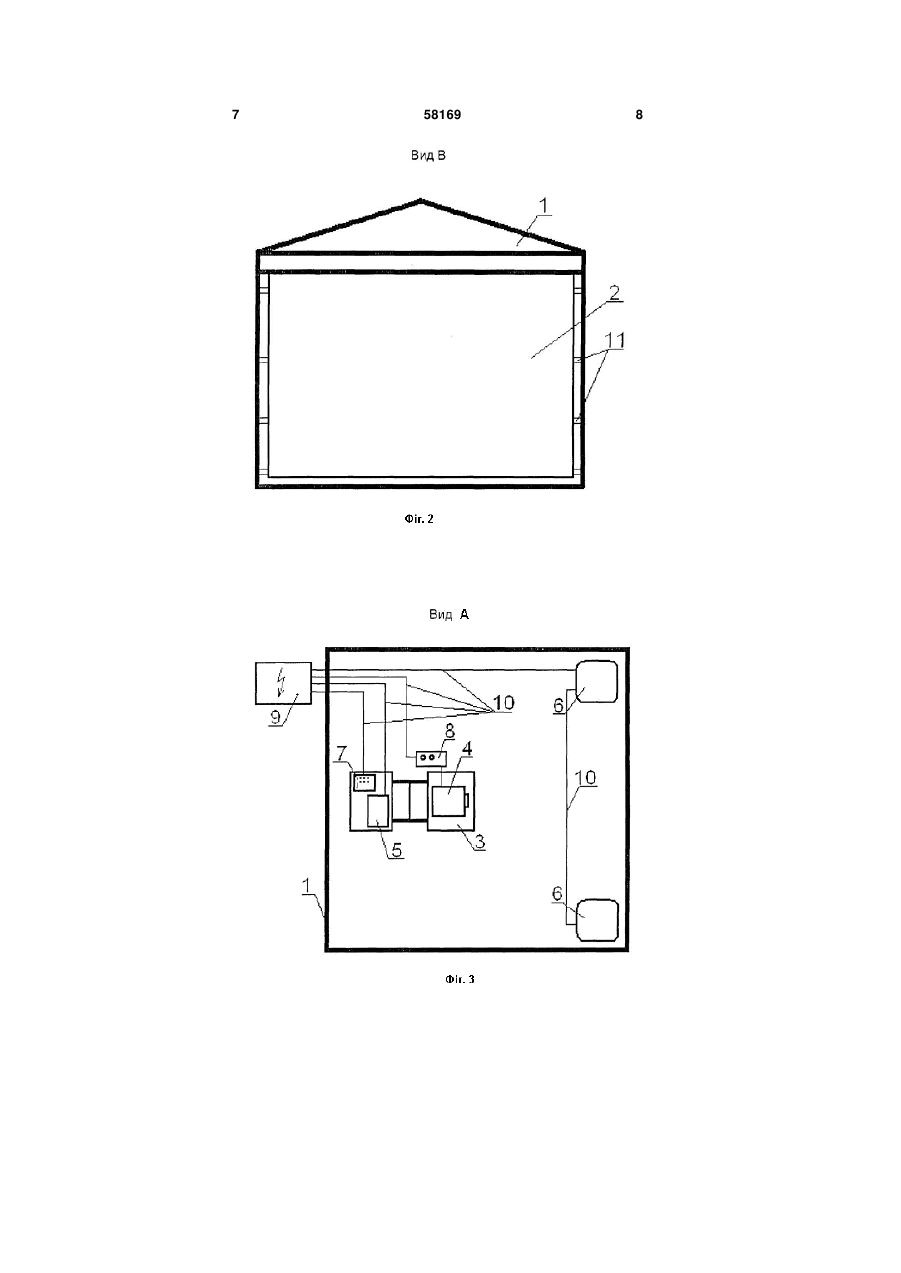

1. Мобільний проекційно-звуковий комплекс, що містить екран, проектор, засоби комутації, який 3 11 - розтяжки для кріплення екрану до тента. На Фіг4 представлений мобільний проекційнозвуковий комплекс, де: 1 - тентова конструкція (намет); 4 - проектор; 6 - звукопідсилюючий комплект; 13 - автомобіль. Розглянемо мобільний проекційно-звуковий комплекс, представлений на Фіг.2, 3. Для отримання як технічного результату відеозображення на великому екрані із звуковим супроводом в приміщеннях і на відкритій місцевості, використовується проектор, сполучений одним мережевим кабелем з джерелом безперебійного живлення 8, відеокабелем - з джерелом аудіо- і відеосигналу 5. Джерело безперебійного живлення сполучене мережевим кабелем з джерелом струму 9. Джерело аудіо- і відеосигналу сполучене мережевим кабелем з джерелом струму і акустичним кабелем з мікшерським пультом або безпосередньо із звукопідсилюючим комплектом 6. Мікшерський пульт сполучений мережевим кабелем з джерелом струму і акустичними кабелями із звукопідсилюючим комплектом і мікрофоном за необхідності. Звукопідсилюючий комплект з'єднується мережевим кабелем з джерелом струму. На проекційному столику 3 розміщуються проектор 4, джерело аудіо- і відеосигналу 5, мікшерський пульт 7. Під проекційним столиком знаходиться джерело безперебійного живлення 8. У даному варіанті як джерело струму 9 може використовуватися електрогенератор. Вся вище перелічена техніка розташовується усередині розбірного тенту-намету 1, однією із стін якого є екран зворотної проекції 2. Зсередини намету здійснюється проектування відеозображення на екран. Звукопідсилюючий комплект 6 розташовується за екраном усередині намету або поряд з ним на одній лінії з екраном. Комплекс призначений для роботи на вулиці при температурі не нижче -10°С, але може бути використаний і у великих приміщеннях: виробничих, виставкових центрах і тому подібне. Висока якість зображення, звуку відповідають найвищим вимогам сучасного кінопоказу і дозволяють використовувати апаратуру для проведення рекламних акцій, культурно-масових заходів: свят, дискотек, концертів, інших заходів. Розглянемо мобільний проекційно-звуковий комплекс, представлений на Фіг.4. Для отримання як технічного результату відеозображення на великому екрані із звуковим супроводом на відкритій місцевості, використовується проектор, сполучений одним мережевим кабелем з джерелом безперебійного живлення, відеокабелем - з джерелом аудіо- і відеосигналу. Джерело безперебійного живлення сполучене мережевим кабелем з джерелом струму. Відеопрогравач сполучений мережевим кабелем з джерелом струму 9 і акустичним кабелем з мікшерським пультом або безпосередньо із звукопідсилюючим комплектом 6. Мікшерський пульт сполучений мережевим кабелем з джерелом струму 9 і акустичними кабелями із звукопідсилюючим комплектом і мікрофоном за необхідності. Звукопідсилюючий комплект з'єднується мережевим кабелем з джерелом струму. У 58169 4 автомобілі 13 розміщуються проектор 4, джерело аудіо- і відеосигналу, мікшерський пульт. Поряд з автомобілем знаходиться джерело безперебійного живлення. У даному варіанті як джерело струму 9 може використовуватися електрогенератор. Вся вище перелічена техніка розташовується усередині розбірного тенту-намету, однією із стін якого є екран «на просвіт». Зсередини намету здійснюється проектування відеозображення на екран. Звукопідсилюючий комплект розташовується за екраном усередині намету або поряд з ним на одній лінії з екраном. Комплекс призначений для роботи на вулиці при температурі навіть -35°С. У мобільному проекційно-звуковому комплексі можуть використовуватися наступні проектори від різних фірм-виробників: - Мультимедіа проектори, оверхед-проектори, слайдпроектори; - Портативні, ультрапортативні та стаціонарні; - 3 реальною розподільчою здатністю WVGA (852480), XGA (1024768), WXGA (1280720), Full HD (19201080), 40962400; - Зі світловим потоком від 25 до 27000 ANSI лм; - 3 різними технологіями формування зображення - LCD, DLP, LCoS (SXRD або D-ILA), CRT; - 3 ширококутними об'єктивами, довгофокусними об'єктивами та об'єктивами із змінною фокусною відстанню; - Широкоформатні. У мобільному проекційно-звуковому комплексі можуть використовуватися наступні екрани від різних фірм-виробників: - Прямої проекції, виготовлені з матеріалу на текстильній або вініловій основі; - Зворотної проекції жорсткі або еластичні (напівпрозорі акрилові екрани); - З відбиттєво-просвітною технологією; - Дифузійно-відображаючі (розсіюючі), дзеркально-відображаючі і назад-відображаючі; - Моторизовані, підпружинені, мобільні (настільні екрани, підлогові екрани, екрани на штативі, натяжні екрани, рулонні екрани) надувні і стаціонарні; - З форматами AV1:1 (аудіовізуальний), 3:2 (формат слайдів), NTSC 4:3 (відео) , DVD (HDTV) 16:9 (формат телебачення високої чіткості), WideScreen - 1,85:1 (широкоекранне зображення), Cinemascope - 2,35:1 (кінематографічний формат); - З білим матовим покриттям або із спеціальним покриттям що характеризуються збільшенням (а в деяких випадках зменшенням) коефіцієнта підсилення і збільшенням кута комфортного огляду; - З коефіцієнтом підсилення від 0,8 до 7 - число, що показує, у скільки разів яскравість світла, відбитого від конкретного екрану, відрізняється від яскравості світла, відбитого від еталонної поверхні, коефіцієнт підсилення для якої прийнятий рівним 1 (поверхня карбонату магнію; на практиці як еталон використовується матова біла площина з вінілу з підкладкою зі скловолокна). У мобільному проекційно-звуковому комплексі можуть використовуватися наступні мікшерські пульти від різних фірм-виробників: 5 - Аналогові, цифрові і комбіновані; - З ручним, автоматичним і напівавтоматичним управлінням; - концертні; - клубні; - діджейські; - універсальні; - побутові "мультикімнатні". Як звукопідсилюючий комплект в мобільному проекційно-звуковому комплексі можуть використовуватися: - Лінійні масиви різних потужностей і фірмвиробників; - Пасивні акустичні системи різних потужностей і фірм-виробників; - Активні акустичні системи різних потужностей і фірм-виробників; - Сабвуфери (активні і/або пасивні) різних потужностей і фірм-виробників; - Сценічні монітори різних потужностей і фірмвиробників; - Підсилювачі потужності (аналогові і/або цифрові) різних потужностей і фірм-виробників; - Цифрові контролери. Можуть використовуватися наступні мікрофони від різних фірм-виробників: - Ручні радіомікрофони; - Головні радіомікрофони; - Петльові мікрофони; - Дротяні мікрофони. У мобільному проекційно-звуковому комплексі використовується наступне джерело безперебійного живлення: 58169 6 - Джерело безперебійного живлення малої потужності (з повною потужністю 300, 450, 700, 1000, 1500 ВА, до 3000 ВА) - Резервне або лінійно-інтерактивне. Як джерело струму може використовуватися: - Мережа 220 В; - Електрогенератор з дизельним двигуном; - Електрогенератор з бензиновим двигуном; - Автомобільний акумулятор і/або автомобільний генератор в комплексі з перетворювачем напруги (пристрій, що перетворює постійну напругу в змінну і підвищує її до значення мережевої напруги 220 В). Як джерело аудіо- і відеосигналу в мобільному проекційно-звуковому комплексі можуть використовуватися: - CD і DVD-програвачі; - BD- програвачі; - Відеомагнітофон; - Комп'ютер, ноутбук; - Відеокамера; - Фотоапарат; - Телевізійний тюнер; - HDD мультимедіа центри; - І тому подібне. В мобільному проекційно-звуковому комплексі можуть використовуватися тентові конструкції різних розмірів виконані з різних матеріалів (метал, дерево, пластик металопластик), комбіновані з утеплювачами і різних фірм-виробників. 7 58169 8 9 Комп’ютерна верстка М. Ломалова 58169 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
