Універсальний мобільний ремонтно-діагностичний комплекс

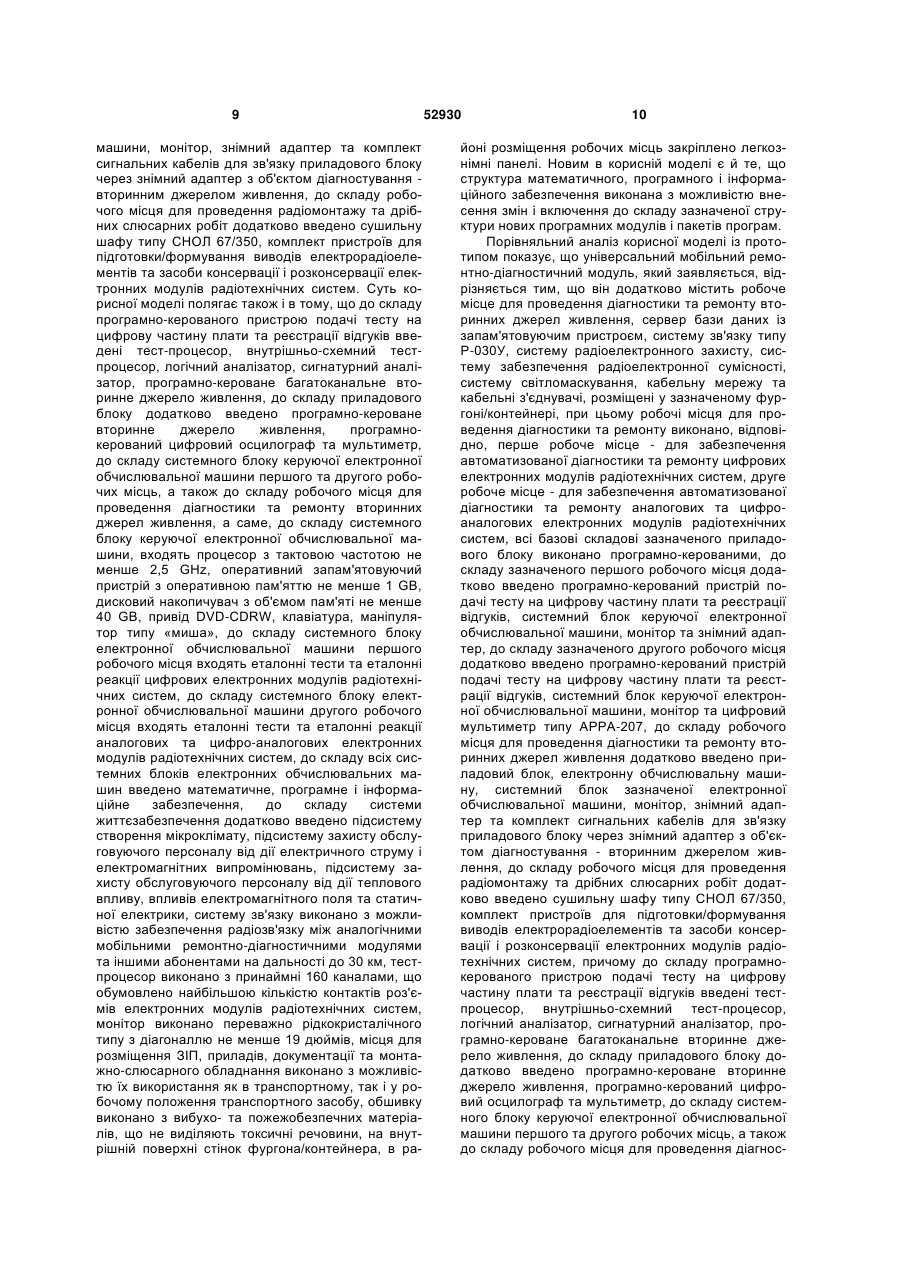

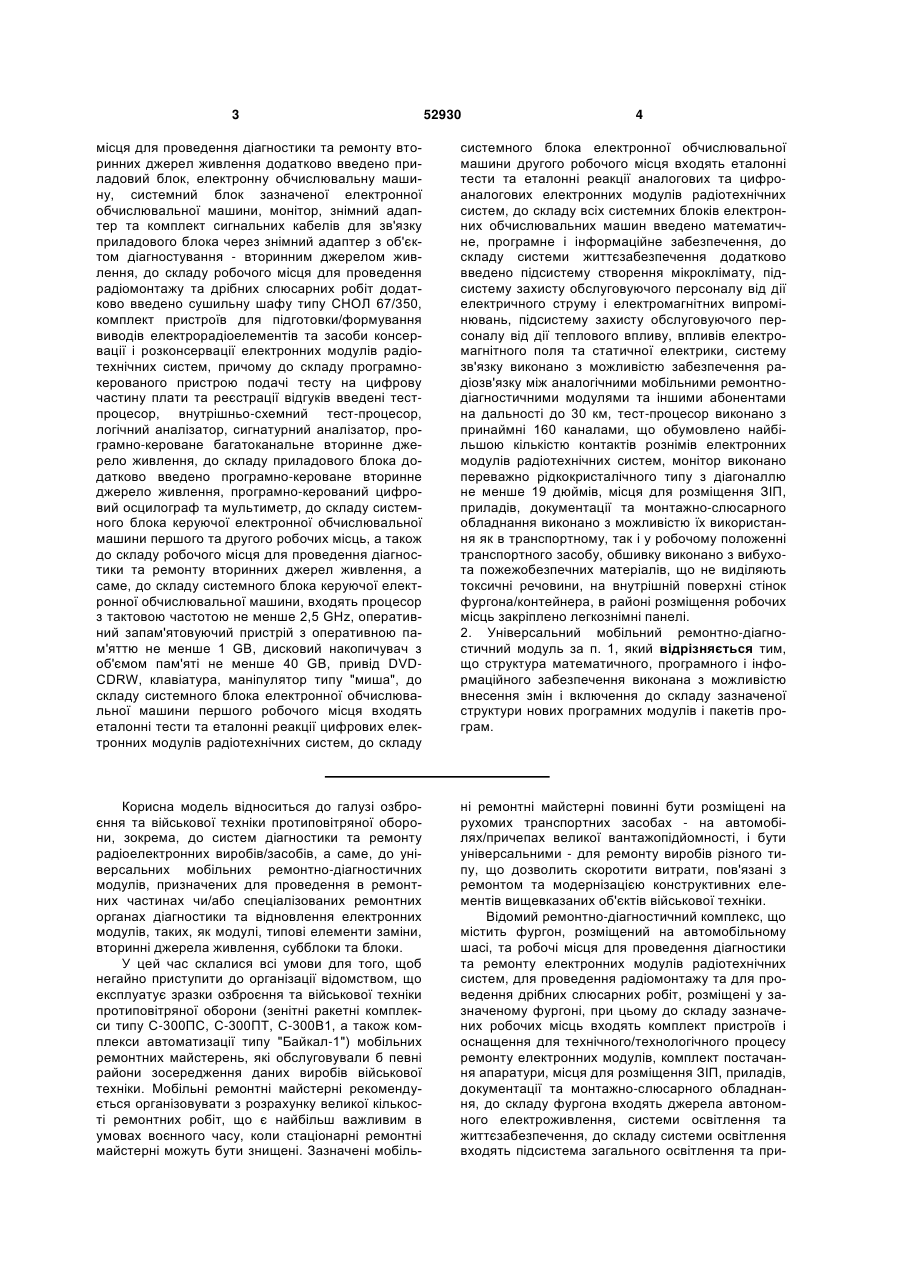

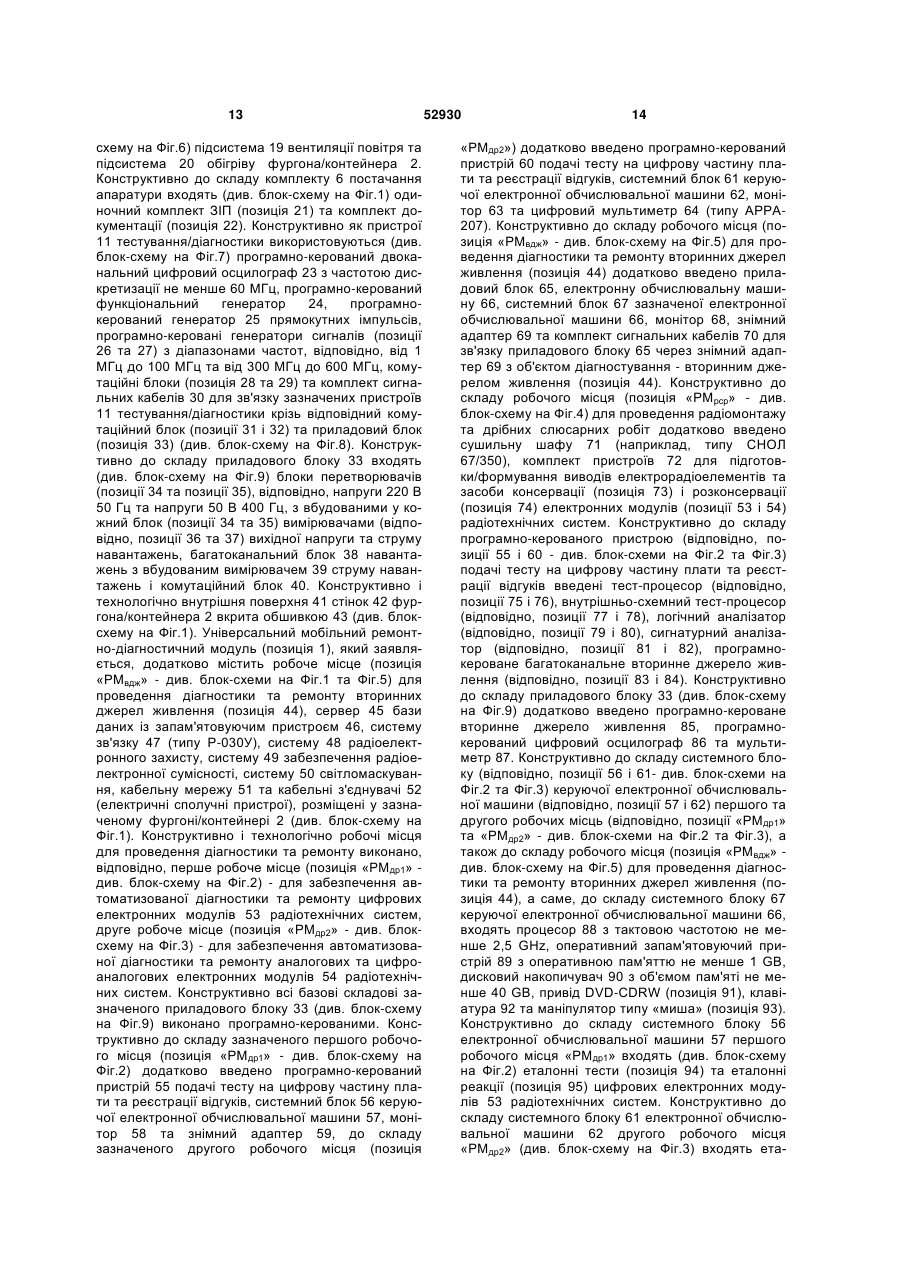

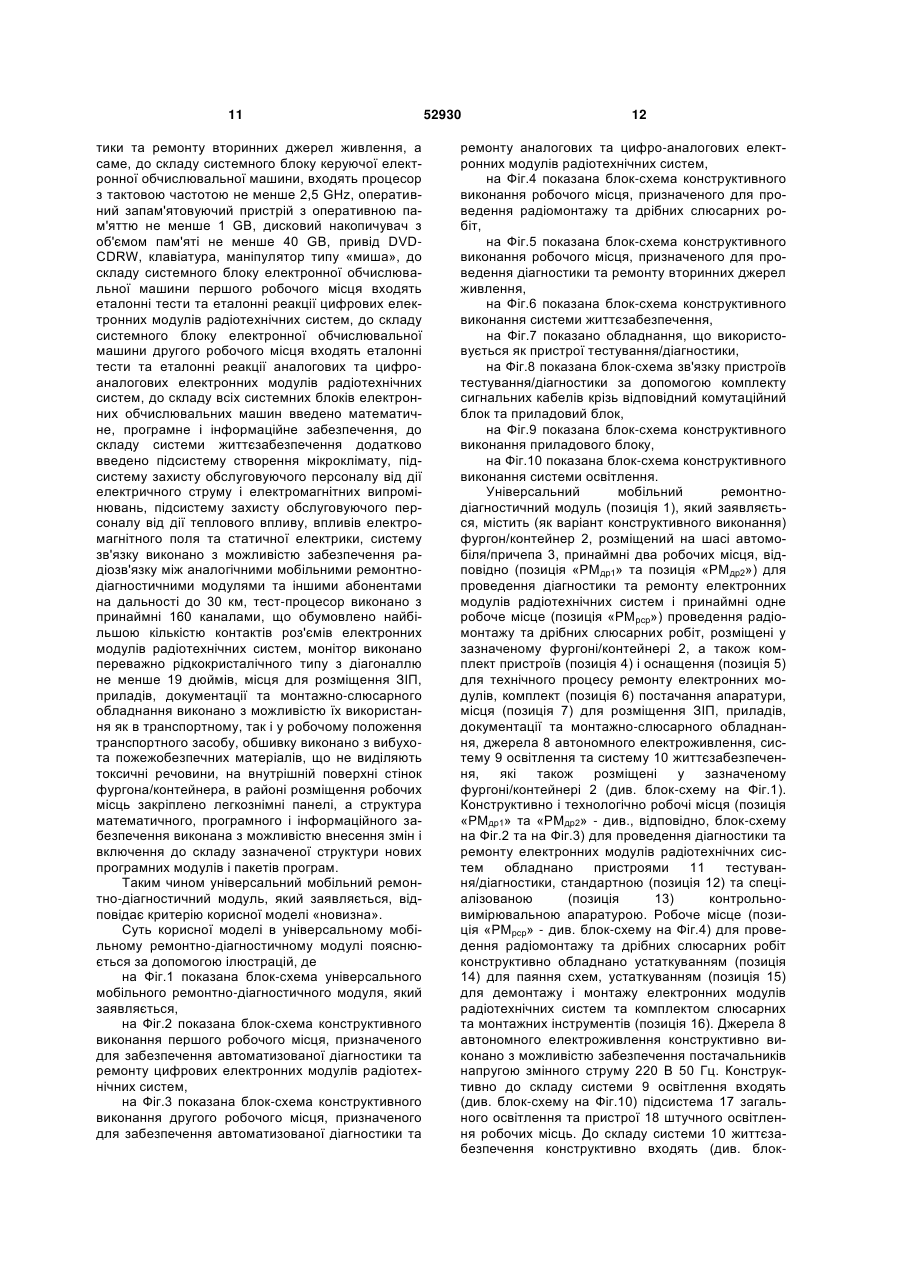

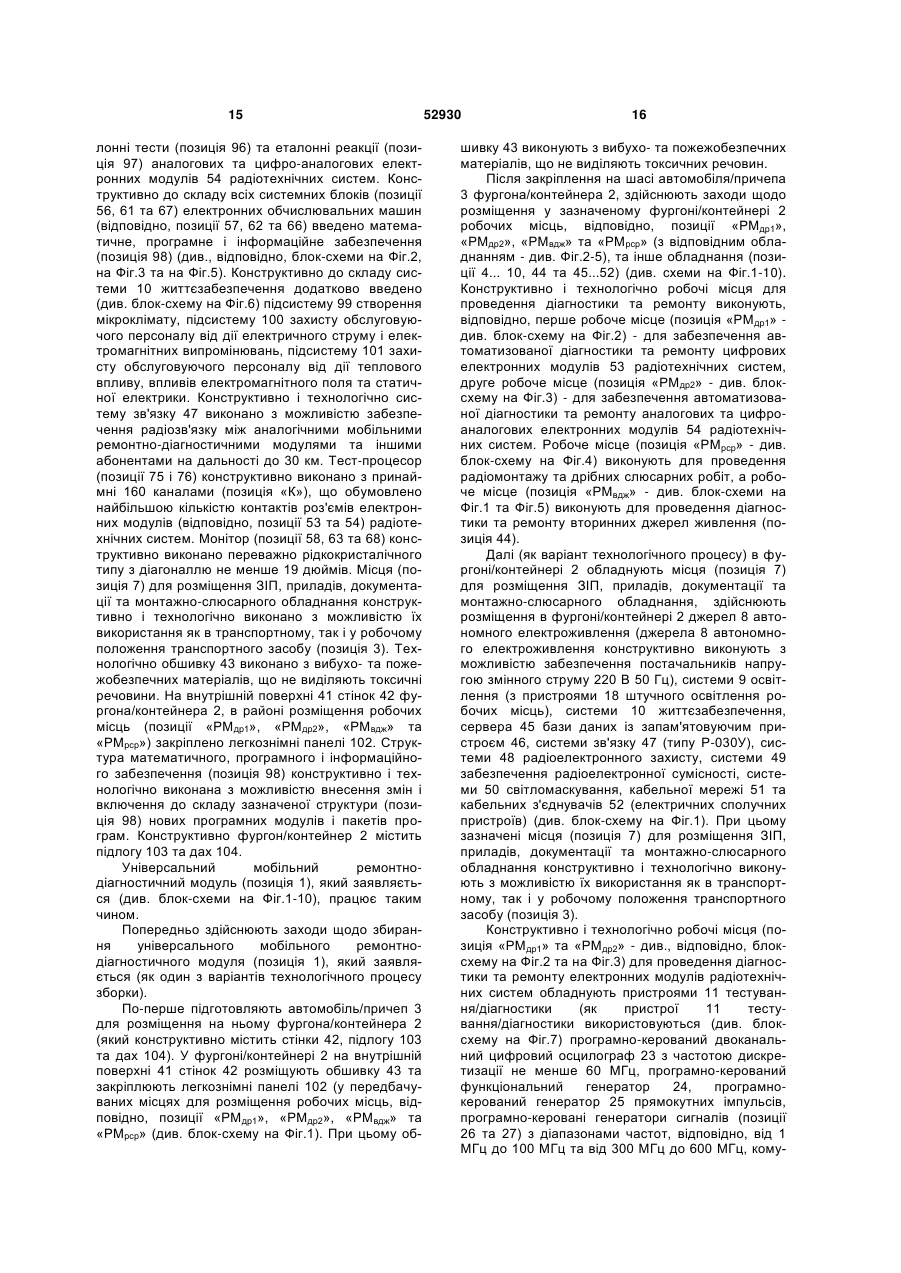

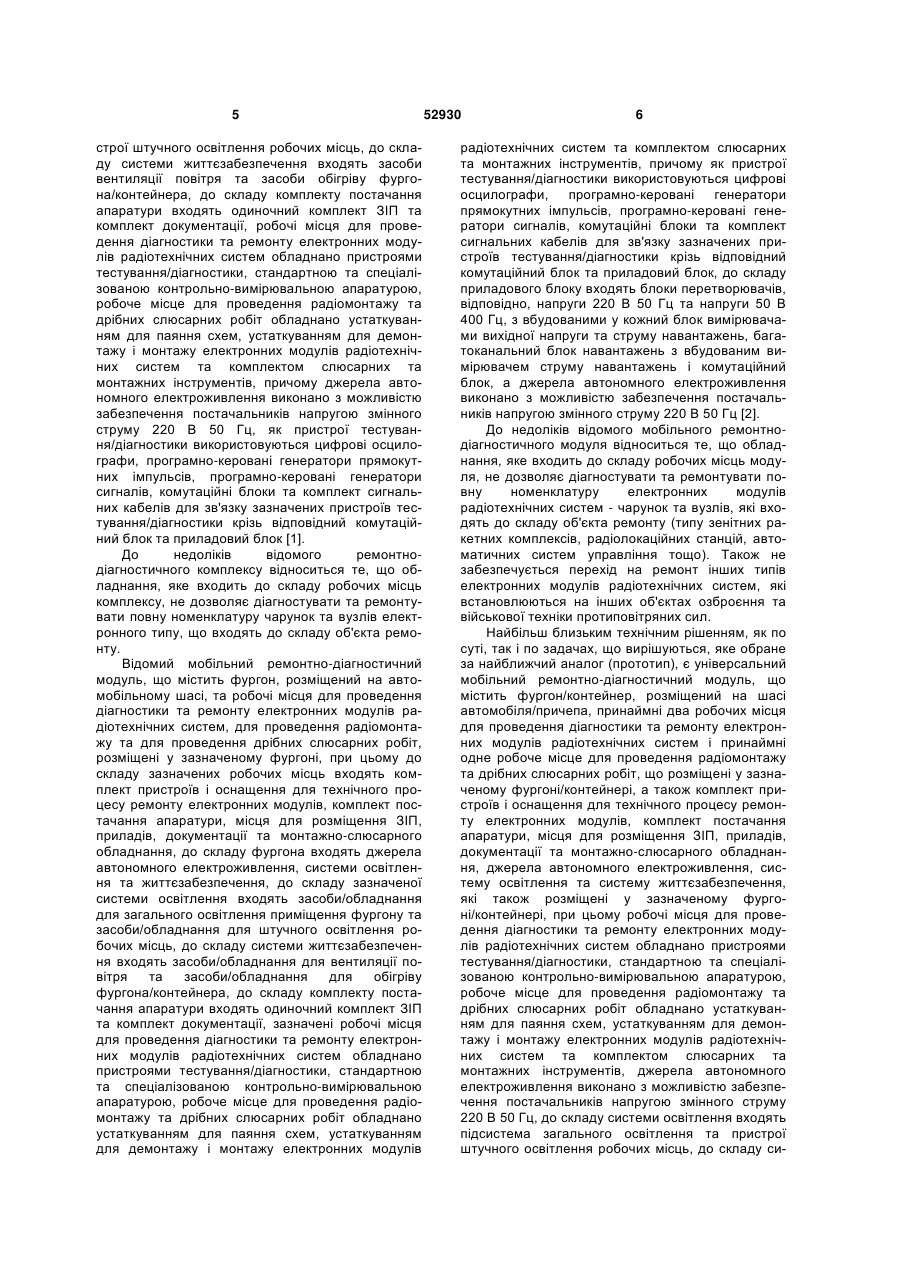

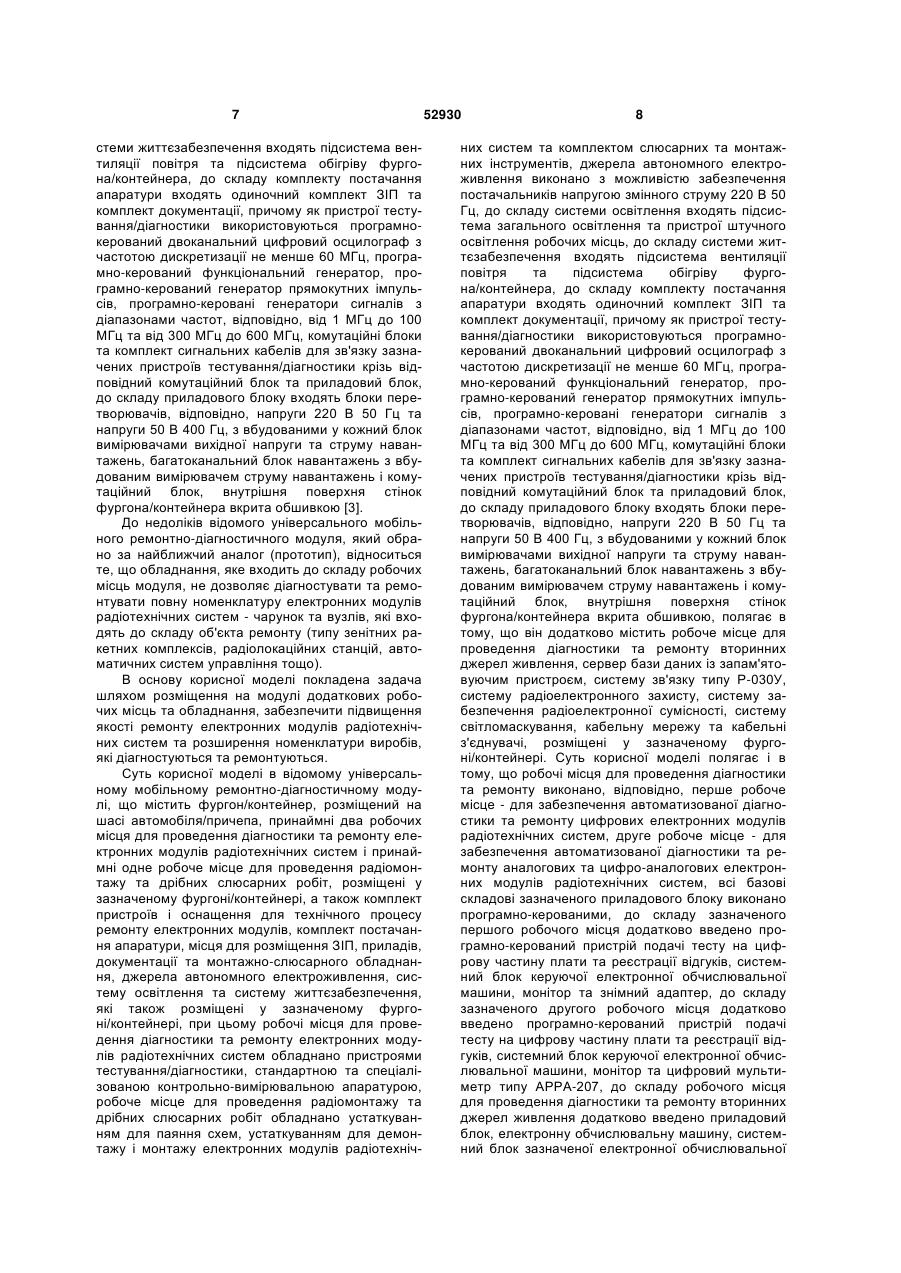

1. Універсальний мобільний ремонтнодіагностичний модуль, що містить фургон/контейнер, розміщений на шасі автомобіля/причепа, принаймні два робочих місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем і принаймні одне робоче місце для проведення радіомонтажу та дрібних слюсарних робіт, що розміщені у зазначеному фургоні/контейнері, а також комплект пристроїв і оснащення для технічного процесу ремонту електронних модулів, комплект постачання апаратури, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання, джерела автономного електроживлення, систему освітлення та систему життєзабезпечення, які також розміщені у зазначеному фургоні/контейнері, при цьому робочі місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем обладнано пристроями тестування/діагностики, стандартною та спеціалізованою контрольно-вимірювальною апаратурою, робоче місце для проведення радіомонтажу та дрібних слюсарних робіт обладнано устаткуванням для паяння схем, устаткуванням для демонтажу і монтажу електронних модулів радіотехнічних систем та комплектом слюсарних та монтажних інструментів, джерела автономного електроживлення виконано з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц, до складу системи освітлення входять підсистема загального освітлення та пристрої штучного освітлення робочих місць, до складу системи життєзабезпечення входять підсистема вентиляції повітря та підсистема обігріву фургона/контейнера, до складу комплекту постачання апаратури входять одиночний комплект ЗІП та комплект документації, причому як пристрої тесту 2 (19) 1 3 52930 4 місця для проведення діагностики та ремонту вторинних джерел живлення додатково введено приладовий блок, електронну обчислювальну машину, системний блок зазначеної електронної обчислювальної машини, монітор, знімний адаптер та комплект сигнальних кабелів для зв'язку приладового блока через знімний адаптер з об'єктом діагностування - вторинним джерелом живлення, до складу робочого місця для проведення радіомонтажу та дрібних слюсарних робіт додатково введено сушильну шафу типу СНОЛ 67/350, комплект пристроїв для підготовки/формування виводів електрорадіоелементів та засоби консервації і розконсервації електронних модулів радіотехнічних систем, причому до складу програмнокерованого пристрою подачі тесту на цифрову частину плати та реєстрації відгуків введені тестпроцесор, внутрішньо-схемний тест-процесор, логічний аналізатор, сигнатурний аналізатор, програмно-кероване багатоканальне вторинне джерело живлення, до складу приладового блока додатково введено програмно-кероване вторинне джерело живлення, програмно-керований цифровий осцилограф та мультиметр, до складу системного блока керуючої електронної обчислювальної машини першого та другого робочих місць, а також до складу робочого місця для проведення діагностики та ремонту вторинних джерел живлення, а саме, до складу системного блока керуючої електронної обчислювальної машини, входять процесор з тактовою частотою не менше 2,5 GHz, оперативний запам'ятовуючий пристрій з оперативною пам'яттю не менше 1 GB, дисковий накопичувач з об'ємом пам'яті не менше 40 GB, привід DVDCDRW, клавіатура, маніпулятор типу "миша", до складу системного блока електронної обчислювальної машини першого робочого місця входять еталонні тести та еталонні реакції цифрових електронних модулів радіотехнічних систем, до складу системного блока електронної обчислювальної машини другого робочого місця входять еталонні тести та еталонні реакції аналогових та цифроаналогових електронних модулів радіотехнічних систем, до складу всіх системних блоків електронних обчислювальних машин введено математичне, програмне і інформаційне забезпечення, до складу системи життєзабезпечення додатково введено підсистему створення мікроклімату, підсистему захисту обслуговуючого персоналу від дії електричного струму і електромагнітних випромінювань, підсистему захисту обслуговуючого персоналу від дії теплового впливу, впливів електромагнітного поля та статичної електрики, систему зв'язку виконано з можливістю забезпечення радіозв'язку між аналогічними мобільними ремонтнодіагностичними модулями та іншими абонентами на дальності до 30 км, тест-процесор виконано з принаймні 160 каналами, що обумовлено найбільшою кількістю контактів рознімів електронних модулів радіотехнічних систем, монітор виконано переважно рідкокристалічного типу з діагоналлю не менше 19 дюймів, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання виконано з можливістю їх використання як в транспортному, так і у робочому положенні транспортного засобу, обшивку виконано з вибухота пожежобезпечних матеріалів, що не виділяють токсичні речовини, на внутрішній поверхні стінок фургона/контейнера, в районі розміщення робочих місць закріплено легкознімні панелі. 2. Універсальний мобільний ремонтно-діагностичний модуль за п. 1, який відрізняється тим, що структура математичного, програмного і інформаційного забезпечення виконана з можливістю внесення змін і включення до складу зазначеної структури нових програмних модулів і пакетів програм. Корисна модель відноситься до галузі озброєння та військової техніки протиповітряної оборони, зокрема, до систем діагностики та ремонту радіоелектронних виробів/засобів, а саме, до універсальних мобільних ремонтно-діагностичних модулів, призначених для проведення в ремонтних частинах чи/або спеціалізованих ремонтних органах діагностики та відновлення електронних модулів, таких, як модулі, типові елементи заміни, вторинні джерела живлення, субблоки та блоки. У цей час склалися всі умови для того, щоб негайно приступити до організації відомством, що експлуатує зразки озброєння та військової техніки протиповітряної оборони (зенітні ракетні комплекси типу С-300ПС, С-300ПТ, С-300В1, а також комплекси автоматизації типу "Байкал-1") мобільних ремонтних майстерень, які обслуговували б певні райони зосередження даних виробів військової техніки. Мобільні ремонтні майстерні рекомендується організовувати з розрахунку великої кількості ремонтних робіт, що є найбільш важливим в умовах воєнного часу, коли стаціонарні ремонтні майстерні можуть бути знищені. Зазначені мобіль ні ремонтні майстерні повинні бути розміщені на рухомих транспортних засобах - на автомобілях/причепах великої вантажопідйомності, і бути універсальними - для ремонту виробів різного типу, що дозволить скоротити витрати, пов'язані з ремонтом та модернізацією конструктивних елементів вищевказаних об'єктів військової техніки. Відомий ремонтно-діагностичний комплекс, що містить фургон, розміщений на автомобільному шасі, та робочі місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем, для проведення радіомонтажу та для проведення дрібних слюсарних робіт, розміщені у зазначеному фургоні, при цьому до складу зазначених робочих місць входять комплект пристроїв і оснащення для технічного/технологічного процесу ремонту електронних модулів, комплект постачання апаратури, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання, до складу фургона входять джерела автономного електроживлення, системи освітлення та життєзабезпечення, до складу системи освітлення входять підсистема загального освітлення та при 5 строї штучного освітлення робочих місць, до складу системи життєзабезпечення входять засоби вентиляції повітря та засоби обігріву фургона/контейнера, до складу комплекту постачання апаратури входять одиночний комплект ЗІП та комплект документації, робочі місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем обладнано пристроями тестування/діагностики, стандартною та спеціалізованою контрольно-вимірювальною апаратурою, робоче місце для проведення радіомонтажу та дрібних слюсарних робіт обладнано устаткуванням для паяння схем, устаткуванням для демонтажу і монтажу електронних модулів радіотехнічних систем та комплектом слюсарних та монтажних інструментів, причому джерела автономного електроживлення виконано з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц, як пристрої тестування/діагностики використовуються цифрові осцилографи, програмно-керовані генератори прямокутних імпульсів, програмно-керовані генератори сигналів, комутаційні блоки та комплект сигнальних кабелів для зв'язку зазначених пристроїв тестування/діагностики крізь відповідний комутаційний блок та приладовий блок [1]. До недоліків відомого ремонтнодіагностичного комплексу відноситься те, що обладнання, яке входить до складу робочих місць комплексу, не дозволяє діагностувати та ремонтувати повну номенклатуру чарунок та вузлів електронного типу, що входять до складу об'єкта ремонту. Відомий мобільний ремонтно-діагностичний модуль, що містить фургон, розміщений на автомобільному шасі, та робочі місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем, для проведення радіомонтажу та для проведення дрібних слюсарних робіт, розміщені у зазначеному фургоні, при цьому до складу зазначених робочих місць входять комплект пристроїв і оснащення для технічного процесу ремонту електронних модулів, комплект постачання апаратури, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання, до складу фургона входять джерела автономного електроживлення, системи освітлення та життєзабезпечення, до складу зазначеної системи освітлення входять засоби/обладнання для загального освітлення приміщення фургону та засоби/обладнання для штучного освітлення робочих місць, до складу системи життєзабезпечення входять засоби/обладнання для вентиляції повітря та засоби/обладнання для обігріву фургона/контейнера, до складу комплекту постачання апаратури входять одиночний комплект ЗІП та комплект документації, зазначені робочі місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем обладнано пристроями тестування/діагностики, стандартною та спеціалізованою контрольно-вимірювальною апаратурою, робоче місце для проведення радіомонтажу та дрібних слюсарних робіт обладнано устаткуванням для паяння схем, устаткуванням для демонтажу і монтажу електронних модулів 52930 6 радіотехнічних систем та комплектом слюсарних та монтажних інструментів, причому як пристрої тестування/діагностики використовуються цифрові осцилографи, програмно-керовані генератори прямокутних імпульсів, програмно-керовані генератори сигналів, комутаційні блоки та комплект сигнальних кабелів для зв'язку зазначених пристроїв тестування/діагностики крізь відповідний комутаційний блок та приладовий блок, до складу приладового блоку входять блоки перетворювачів, відповідно, напруги 220 В 50 Гц та напруги 50 В 400 Гц, з вбудованими у кожний блок вимірювачами вихідної напруги та струму навантажень, багатоканальний блок навантажень з вбудованим вимірювачем струму навантажень і комутаційний блок, а джерела автономного електроживлення виконано з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц [2]. До недоліків відомого мобільного ремонтнодіагностичного модуля відноситься те, що обладнання, яке входить до складу робочих місць модуля, не дозволяє діагностувати та ремонтувати повну номенклатуру електронних модулів радіотехнічних систем - чарунок та вузлів, які входять до складу об'єкта ремонту (типу зенітних ракетних комплексів, радіолокаційних станцій, автоматичних систем управління тощо). Також не забезпечується перехід на ремонт інших типів електронних модулів радіотехнічних систем, які встановлюються на інших об'єктах озброєння та військової техніки протиповітряних сил. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке обране за найближчий аналог (прототип), є універсальний мобільний ремонтно-діагностичний модуль, що містить фургон/контейнер, розміщений на шасі автомобіля/причепа, принаймні два робочих місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем і принаймні одне робоче місце для проведення радіомонтажу та дрібних слюсарних робіт, що розміщені у зазначеному фургоні/контейнері, а також комплект пристроїв і оснащення для технічного процесу ремонту електронних модулів, комплект постачання апаратури, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання, джерела автономного електроживлення, систему освітлення та систему життєзабезпечення, які також розміщені у зазначеному фургоні/контейнері, при цьому робочі місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем обладнано пристроями тестування/діагностики, стандартною та спеціалізованою контрольно-вимірювальною апаратурою, робоче місце для проведення радіомонтажу та дрібних слюсарних робіт обладнано устаткуванням для паяння схем, устаткуванням для демонтажу і монтажу електронних модулів радіотехнічних систем та комплектом слюсарних та монтажних інструментів, джерела автономного електроживлення виконано з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц, до складу системи освітлення входять підсистема загального освітлення та пристрої штучного освітлення робочих місць, до складу си 7 стеми життєзабезпечення входять підсистема вентиляції повітря та підсистема обігріву фургона/контейнера, до складу комплекту постачання апаратури входять одиночний комплект ЗІП та комплект документації, причому як пристрої тестування/діагностики використовуються програмнокерований двоканальний цифровий осцилограф з частотою дискретизації не менше 60 МГц, програмно-керований функціональний генератор, програмно-керований генератор прямокутних імпульсів, програмно-керовані генератори сигналів з діапазонами частот, відповідно, від 1 МГц до 100 МГц та від 300 МГц до 600 МГц, комутаційні блоки та комплект сигнальних кабелів для зв'язку зазначених пристроїв тестування/діагностики крізь відповідний комутаційний блок та приладовий блок, до складу приладового блоку входять блоки перетворювачів, відповідно, напруги 220 В 50 Гц та напруги 50 В 400 Гц, з вбудованими у кожний блок вимірювачами вихідної напруги та струму навантажень, багатоканальний блок навантажень з вбудованим вимірювачем струму навантажень і комутаційний блок, внутрішня поверхня стінок фургона/контейнера вкрита обшивкою [3]. До недоліків відомого універсального мобільного ремонтно-діагностичного модуля, який обрано за найближчий аналог (прототип), відноситься те, що обладнання, яке входить до складу робочих місць модуля, не дозволяє діагностувати та ремонтувати повну номенклатуру електронних модулів радіотехнічних систем - чарунок та вузлів, які входять до складу об'єкта ремонту (типу зенітних ракетних комплексів, радіолокаційних станцій, автоматичних систем управління тощо). В основу корисної моделі покладена задача шляхом розміщення на модулі додаткових робочих місць та обладнання, забезпечити підвищення якості ремонту електронних модулів радіотехнічних систем та розширення номенклатури виробів, які діагностуються та ремонтуються. Суть корисної моделі в відомому універсальному мобільному ремонтно-діагностичному модулі, що містить фургон/контейнер, розміщений на шасі автомобіля/причепа, принаймні два робочих місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем і принаймні одне робоче місце для проведення радіомонтажу та дрібних слюсарних робіт, розміщені у зазначеному фургоні/контейнері, а також комплект пристроїв і оснащення для технічного процесу ремонту електронних модулів, комплект постачання апаратури, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання, джерела автономного електроживлення, систему освітлення та систему життєзабезпечення, які також розміщені у зазначеному фургоні/контейнері, при цьому робочі місця для проведення діагностики та ремонту електронних модулів радіотехнічних систем обладнано пристроями тестування/діагностики, стандартною та спеціалізованою контрольно-вимірювальною апаратурою, робоче місце для проведення радіомонтажу та дрібних слюсарних робіт обладнано устаткуванням для паяння схем, устаткуванням для демонтажу і монтажу електронних модулів радіотехніч 52930 8 них систем та комплектом слюсарних та монтажних інструментів, джерела автономного електроживлення виконано з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц, до складу системи освітлення входять підсистема загального освітлення та пристрої штучного освітлення робочих місць, до складу системи життєзабезпечення входять підсистема вентиляції повітря та підсистема обігріву фургона/контейнера, до складу комплекту постачання апаратури входять одиночний комплект ЗІП та комплект документації, причому як пристрої тестування/діагностики використовуються програмнокерований двоканальний цифровий осцилограф з частотою дискретизації не менше 60 МГц, програмно-керований функціональний генератор, програмно-керований генератор прямокутних імпульсів, програмно-керовані генератори сигналів з діапазонами частот, відповідно, від 1 МГц до 100 МГц та від 300 МГц до 600 МГц, комутаційні блоки та комплект сигнальних кабелів для зв'язку зазначених пристроїв тестування/діагностики крізь відповідний комутаційний блок та приладовий блок, до складу приладового блоку входять блоки перетворювачів, відповідно, напруги 220 В 50 Гц та напруги 50 В 400 Гц, з вбудованими у кожний блок вимірювачами вихідної напруги та струму навантажень, багатоканальний блок навантажень з вбудованим вимірювачем струму навантажень і комутаційний блок, внутрішня поверхня стінок фургона/контейнера вкрита обшивкою, полягає в тому, що він додатково містить робоче місце для проведення діагностики та ремонту вторинних джерел живлення, сервер базиданих із запам'ятовуючим пристроєм, систему зв'язку типу Р-030У, систему радіоелектронного захисту, систему забезпечення радіоелектронної сумісності, систему світломаскування, кабельну мережу та кабельні з'єднувачі, розміщені у зазначеному фургоні/контейнері. Суть корисної моделі полягає і в тому, що робочі місця для проведення діагностики та ремонту виконано, відповідно, перше робоче місце - для забезпечення автоматизованої діагностики та ремонту цифрових електронних модулів радіотехнічних систем, друге робоче місце - для забезпечення автоматизованої діагностики та ремонту аналогових та цифро-аналогових електронних модулів радіотехнічних систем, всі базові складові зазначеного приладового блоку виконано програмно-керованими, до складу зазначеного першого робочого місця додатково введено програмно-керований пристрій подачі тесту на цифрову частину плати та реєстрації відгуків, системний блок керуючої електронної обчислювальної машини, монітор та знімний адаптер, до складу зазначеного другого робочого місця додатково введено програмно-керований пристрій подачі тесту на цифрову частину плати та реєстрації відгуків, системний блок керуючої електронної обчислювальної машини, монітор та цифровий мультиметр типу АРРА-207, до складу робочого місця для проведення діагностики та ремонту вторинних джерел живлення додатково введено приладовий блок, електронну обчислювальну машину, системний блок зазначеної електронної обчислювальної 9 машини, монітор, знімний адаптер та комплект сигнальних кабелів для зв'язку приладового блоку через знімний адаптер з об'єктом діагностування вторинним джерелом живлення, до складу робочого місця для проведення радіомонтажу та дрібних слюсарних робіт додатково введено сушильну шафу типу СНОЛ 67/350, комплект пристроїв для підготовки/формування виводів електрорадіоелементів та засоби консервації і розконсервації електронних модулів радіотехнічних систем. Суть корисної моделі полягає також і в тому, що до складу програмно-керованого пристрою подачі тесту на цифрову частину плати та реєстрації відгуків введені тест-процесор, внутрішньо-схемний тестпроцесор, логічний аналізатор, сигнатурний аналізатор, програмно-кероване багатоканальне вторинне джерело живлення, до складу приладового блоку додатково введено програмно-кероване вторинне джерело живлення, програмнокерований цифровий осцилограф та мультиметр, до складу системного блоку керуючої електронної обчислювальної машини першого та другого робочих місць, а також до складу робочого місця для проведення діагностики та ремонту вторинних джерел живлення, а саме, до складу системного блоку керуючої електронної обчислювальної машини, входять процесор з тактовою частотою не менше 2,5 GHz, оперативний запам'ятовуючий пристрій з оперативною пам'яттю не менше 1 GB, дисковий накопичувач з об'ємом пам'яті не менше 40 GB, привід DVD-CDRW, клавіатура, маніпулятор типу «миша», до складу системного блоку електронної обчислювальної машини першого робочого місця входять еталонні тести та еталонні реакції цифрових електронних модулів радіотехнічних систем, до складу системного блоку електронної обчислювальної машини другого робочого місця входять еталонні тести та еталонні реакції аналогових та цифро-аналогових електронних модулів радіотехнічних систем, до складу всіх системних блоків електронних обчислювальних машин введено математичне, програмне і інформаційне забезпечення, до складу системи життєзабезпечення додатково введено підсистему створення мікроклімату, підсистему захисту обслуговуючого персоналу від дії електричного струму і електромагнітних випромінювань, підсистему захисту обслуговуючого персоналу від дії теплового впливу, впливів електромагнітного поля та статичної електрики, систему зв'язку виконано з можливістю забезпечення радіозв'язку між аналогічними мобільними ремонтно-діагностичними модулями та іншими абонентами на дальності до 30 км, тестпроцесор виконано з принаймні 160 каналами, що обумовлено найбільшою кількістю контактів роз'ємів електронних модулів радіотехнічних систем, монітор виконано переважно рідкокристалічного типу з діагоналлю не менше 19 дюймів, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання виконано з можливістю їх використання як в транспортному, так і у робочому положення транспортного засобу, обшивку виконано з вибухо- та пожежобезпечних матеріалів, що не виділяють токсичні речовини, на внутрішній поверхні стінок фургона/контейнера, в ра 52930 10 йоні розміщення робочих місць закріплено легкознімні панелі. Новим в корисній моделі є й те, що структура математичного, програмного і інформаційного забезпечення виконана з можливістю внесення змін і включення до складу зазначеної структури нових програмних модулів і пакетів програм. Порівняльний аналіз корисної моделі із прототипом показує, що універсальний мобільний ремонтно-діагностичний модуль, який заявляється, відрізняється тим, що він додатково містить робоче місце для проведення діагностики та ремонту вторинних джерел живлення, сервер бази даних із запам'ятовуючим пристроєм, систему зв'язку типу Р-030У, систему радіоелектронного захисту, систему забезпечення радіоелектронної сумісності, систему світломаскування, кабельну мережу та кабельні з'єднувачі, розміщені у зазначеному фургоні/контейнері, при цьому робочі місця для проведення діагностики та ремонту виконано, відповідно, перше робоче місце - для забезпечення автоматизованої діагностики та ремонту цифрових електронних модулів радіотехнічних систем, друге робоче місце - для забезпечення автоматизованої діагностики та ремонту аналогових та цифроаналогових електронних модулів радіотехнічних систем, всі базові складові зазначеного приладового блоку виконано програмно-керованими, до складу зазначеного першого робочого місця додатково введено програмно-керований пристрій подачі тесту на цифрову частину плати та реєстрації відгуків, системний блок керуючої електронної обчислювальної машини, монітор та знімний адаптер, до складу зазначеного другого робочого місця додатково введено програмно-керований пристрій подачі тесту на цифрову частину плати та реєстрації відгуків, системний блок керуючої електронної обчислювальної машини, монітор та цифровий мультиметр типу АРРА-207, до складу робочого місця для проведення діагностики та ремонту вторинних джерел живлення додатково введено приладовий блок, електронну обчислювальну машину, системний блок зазначеної електронної обчислювальної машини, монітор, знімний адаптер та комплект сигнальних кабелів для зв'язку приладового блоку через знімний адаптер з об'єктом діагностування - вторинним джерелом живлення, до складу робочого місця для проведення радіомонтажу та дрібних слюсарних робіт додатково введено сушильну шафу типу СНОЛ 67/350, комплект пристроїв для підготовки/формування виводів електрорадіоелементів та засоби консервації і розконсервації електронних модулів радіотехнічних систем, причому до складу програмнокерованого пристрою подачі тесту на цифрову частину плати та реєстрації відгуків введені тестпроцесор, внутрішньо-схемний тест-процесор, логічний аналізатор, сигнатурний аналізатор, програмно-кероване багатоканальне вторинне джерело живлення, до складу приладового блоку додатково введено програмно-кероване вторинне джерело живлення, програмно-керований цифровий осцилограф та мультиметр, до складу системного блоку керуючої електронної обчислювальної машини першого та другого робочих місць, а також до складу робочого місця для проведення діагнос 11 тики та ремонту вторинних джерел живлення, а саме, до складу системного блоку керуючої електронної обчислювальної машини, входять процесор з тактовою частотою не менше 2,5 GHz, оперативний запам'ятовуючий пристрій з оперативною пам'яттю не менше 1 GB, дисковий накопичувач з об'ємом пам'яті не менше 40 GB, привід DVDCDRW, клавіатура, маніпулятор типу «миша», до складу системного блоку електронної обчислювальної машини першого робочого місця входять еталонні тести та еталонні реакції цифрових електронних модулів радіотехнічних систем, до складу системного блоку електронної обчислювальної машини другого робочого місця входять еталонні тести та еталонні реакції аналогових та цифроаналогових електронних модулів радіотехнічних систем, до складу всіх системних блоків електронних обчислювальних машин введено математичне, програмне і інформаційне забезпечення, до складу системи життєзабезпечення додатково введено підсистему створення мікроклімату, підсистему захисту обслуговуючого персоналу від дії електричного струму і електромагнітних випромінювань, підсистему захисту обслуговуючого персоналу від дії теплового впливу, впливів електромагнітного поля та статичної електрики, систему зв'язку виконано з можливістю забезпечення радіозв'язку між аналогічними мобільними ремонтнодіагностичними модулями та іншими абонентами на дальності до 30 км, тест-процесор виконано з принаймні 160 каналами, що обумовлено найбільшою кількістю контактів роз'ємів електронних модулів радіотехнічних систем, монітор виконано переважно рідкокристалічного типу з діагоналлю не менше 19 дюймів, місця для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання виконано з можливістю їх використання як в транспортному, так і у робочому положення транспортного засобу, обшивку виконано з вибухота пожежобезпечних матеріалів, що не виділяють токсичні речовини, на внутрішній поверхні стінок фургона/контейнера, в районі розміщення робочих місць закріплено легкознімні панелі, а структура математичного, програмного і інформаційного забезпечення виконана з можливістю внесення змін і включення до складу зазначеної структури нових програмних модулів і пакетів програм. Таким чином універсальний мобільний ремонтно-діагностичний модуль, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі в універсальному мобільному ремонтно-діагностичному модулі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема універсального мобільного ремонтно-діагностичного модуля, який заявляється, на Фіг.2 показана блок-схема конструктивного виконання першого робочого місця, призначеного для забезпечення автоматизованої діагностики та ремонту цифрових електронних модулів радіотехнічних систем, на Фіг.3 показана блок-схема конструктивного виконання другого робочого місця, призначеного для забезпечення автоматизованої діагностики та 52930 12 ремонту аналогових та цифро-аналогових електронних модулів радіотехнічних систем, на Фіг.4 показана блок-схема конструктивного виконання робочого місця, призначеного для проведення радіомонтажу та дрібних слюсарних робіт, на Фіг.5 показана блок-схема конструктивного виконання робочого місця, призначеного для проведення діагностики та ремонту вторинних джерел живлення, на Фіг.6 показана блок-схема конструктивного виконання системи життєзабезпечення, на Фіг.7 показано обладнання, що використовується як пристрої тестування/діагностики, на Фіг.8 показана блок-схема зв'язку пристроїв тестування/діагностики за допомогою комплекту сигнальних кабелів крізь відповідний комутаційний блок та приладовий блок, на Фіг.9 показана блок-схема конструктивного виконання приладового блоку, на Фіг.10 показана блок-схема конструктивного виконання системи освітлення. Універсальний мобільний ремонтнодіагностичний модуль (позиція 1), який заявляється, містить (як варіант конструктивного виконання) фургон/контейнер 2, розміщений на шасі автомобіля/причепа 3, принаймні два робочих місця, відповідно (позиція «РМдр1» та позиція «РМдр2») для проведення діагностики та ремонту електронних модулів радіотехнічних систем і принаймні одне робоче місце (позиція «РМрср») проведення радіомонтажу та дрібних слюсарних робіт, розміщені у зазначеному фургоні/контейнері 2, а також комплект пристроїв (позиція 4) і оснащення (позиція 5) для технічного процесу ремонту електронних модулів, комплект (позиція 6) постачання апаратури, місця (позиція 7) для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання, джерела 8 автономного електроживлення, систему 9 освітлення та систему 10 життєзабезпечення, які також розміщені у зазначеному фургоні/контейнері 2 (див. блок-схему на Фіг.1). Конструктивно і технологічно робочі місця (позиція «РМдр1» та «РМдр2» - див., відповідно, блок-схему на Фіг.2 та на Фіг.3) для проведення діагностики та ремонту електронних модулів радіотехнічних систем обладнано пристроями 11 тестування/діагностики, стандартною (позиція 12) та спеціалізованою (позиція 13) контрольновимірювальною апаратурою. Робоче місце (позиція «РМрср» - див. блок-схему на Фіг.4) для проведення радіомонтажу та дрібних слюсарних робіт конструктивно обладнано устаткуванням (позиція 14) для паяння схем, устаткуванням (позиція 15) для демонтажу і монтажу електронних модулів радіотехнічних систем та комплектом слюсарних та монтажних інструментів (позиція 16). Джерела 8 автономного електроживлення конструктивно виконано з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц. Конструктивно до складу системи 9 освітлення входять (див. блок-схему на Фіг.10) підсистема 17 загального освітлення та пристрої 18 штучного освітлення робочих місць. До складу системи 10 життєзабезпечення конструктивно входять (див. блок 13 схему на Фіг.6) підсистема 19 вентиляції повітря та підсистема 20 обігріву фургона/контейнера 2. Конструктивно до складу комплекту 6 постачання апаратури входять (див. блок-схему на Фіг.1) одиночний комплект ЗІП (позиція 21) та комплект документації (позиція 22). Конструктивно як пристрої 11 тестування/діагностики використовуються (див. блок-схему на Фіг.7) програмно-керований двоканальний цифровий осцилограф 23 з частотою дискретизації не менше 60 МГц, програмно-керований функціональний генератор 24, програмнокерований генератор 25 прямокутних імпульсів, програмно-керовані генератори сигналів (позиції 26 та 27) з діапазонами частот, відповідно, від 1 МГц до 100 МГц та від 300 МГц до 600 МГц, комутаційні блоки (позиція 28 та 29) та комплект сигнальних кабелів 30 для зв'язку зазначених пристроїв 11 тестування/діагностики крізь відповідний комутаційний блок (позиції 31 і 32) та приладовий блок (позиція 33) (див. блок-схему на Фіг.8). Конструктивно до складу приладового блоку 33 входять (див. блок-схему на Фіг.9) блоки перетворювачів (позиції 34 та позиції 35), відповідно, напруги 220 В 50 Гц та напруги 50 В 400 Гц, з вбудованими у кожний блок (позиції 34 та 35) вимірювачами (відповідно, позиції 36 та 37) вихідної напруги та струму навантажень, багатоканальний блок 38 навантажень з вбудованим вимірювачем 39 струму навантажень і комутаційний блок 40. Конструктивно і технологічно внутрішня поверхня 41 стінок 42 фургона/контейнера 2 вкрита обшивкою 43 (див. блоксхему на Фіг.1). Універсальний мобільний ремонтно-діагностичний модуль (позиція 1), який заявляється, додатково містить робоче місце (позиція «РМвдж» - див. блок-схеми на Фіг.1 та Фіг.5) для проведення діагностики та ремонту вторинних джерел живлення (позиція 44), сервер 45 бази даних із запам'ятовуючим пристроєм 46, систему зв'язку 47 (типу Р-030У), систему 48 радіоелектронного захисту, систему 49 забезпечення радіоелектронної сумісності, систему 50 світломаскування, кабельну мережу 51 та кабельні з'єднувачі 52 (електричні сполучні пристрої), розміщені у зазначеному фургоні/контейнері 2 (див. блок-схему на Фіг.1). Конструктивно і технологічно робочі місця для проведення діагностики та ремонту виконано, відповідно, перше робоче місце (позиція «РМдр1» див. блок-схему на Фіг.2) - для забезпечення автоматизованої діагностики та ремонту цифрових електронних модулів 53 радіотехнічних систем, друге робоче місце (позиція «РМдр2» - див. блоксхему на Фіг.3) - для забезпечення автоматизованої діагностики та ремонту аналогових та цифроаналогових електронних модулів 54 радіотехнічних систем. Конструктивно всі базові складові зазначеного приладового блоку 33 (див. блок-схему на Фіг.9) виконано програмно-керованими. Конструктивно до складу зазначеного першого робочого місця (позиція «РМдр1» - див. блок-схему на Фіг.2) додатково введено програмно-керований пристрій 55 подачі тесту на цифрову частину плати та реєстрації відгуків, системний блок 56 керуючої електронної обчислювальної машини 57, монітор 58 та знімний адаптер 59, до складу зазначеного другого робочого місця (позиція 52930 14 «РМдр2») додатково введено програмно-керований пристрій 60 подачі тесту на цифрову частину плати та реєстрації відгуків, системний блок 61 керуючої електронної обчислювальної машини 62, монітор 63 та цифровий мультиметр 64 (типу АРРА207). Конструктивно до складу робочого місця (позиція «РМвдж» - див. блок-схему на Фіг.5) для проведення діагностики та ремонту вторинних джерел живлення (позиція 44) додатково введено приладовий блок 65, електронну обчислювальну машину 66, системний блок 67 зазначеної електронної обчислювальної машини 66, монітор 68, знімний адаптер 69 та комплект сигнальних кабелів 70 для зв'язку приладового блоку 65 через знімний адаптер 69 з об'єктом діагностування - вторинним джерелом живлення (позиція 44). Конструктивно до складу робочого місця (позиція «РМрср» - див. блок-схему на Фіг.4) для проведення радіомонтажу та дрібних слюсарних робіт додатково введено сушильну шафу 71 (наприклад, типу СНОЛ 67/350), комплект пристроїв 72 для підготовки/формування виводів електрорадіоелементів та засоби консервації (позиція 73) і розконсервації (позиція 74) електронних модулів (позиції 53 і 54) радіотехнічних систем. Конструктивно до складу програмно-керованого пристрою (відповідно, позиції 55 і 60 - див. блок-схеми на Фіг.2 та Фіг.3) подачі тесту на цифрову частину плати та реєстрації відгуків введені тест-процесор (відповідно, позиції 75 і 76), внутрішньо-схемний тест-процесор (відповідно, позиції 77 і 78), логічний аналізатор (відповідно, позиції 79 і 80), сигнатурний аналізатор (відповідно, позиції 81 і 82), програмнокероване багатоканальне вторинне джерело живлення (відповідно, позиції 83 і 84). Конструктивно до складу приладового блоку 33 (див. блок-схему на Фіг.9) додатково введено програмно-кероване вторинне джерело живлення 85, програмнокерований цифровий осцилограф 86 та мультиметр 87. Конструктивно до складу системного блоку (відповідно, позиції 56 і 61- див. блок-схеми на Фіг.2 та Фіг.3) керуючої електронної обчислювальної машини (відповідно, позиції 57 і 62) першого та другого робочих місць (відповідно, позиції «РМдр1» та «РМдр2» - див. блок-схеми на Фіг.2 та Фіг.3), а також до складу робочого місця (позиція «РМвдж» див. блок-схему на Фіг.5) для проведення діагностики та ремонту вторинних джерел живлення (позиція 44), а саме, до складу системного блоку 67 керуючої електронної обчислювальної машини 66, входять процесор 88 з тактовою частотою не менше 2,5 GHz, оперативний запам'ятовуючий пристрій 89 з оперативною пам'яттю не менше 1 GB, дисковий накопичувач 90 з об'ємом пам'яті не менше 40 GB, привід DVD-CDRW (позиція 91), клавіатура 92 та маніпулятор типу «миша» (позиція 93). Конструктивно до складу системного блоку 56 електронної обчислювальної машини 57 першого робочого місця «РМдр1» входять (див. блок-схему на Фіг.2) еталонні тести (позиція 94) та еталонні реакції (позиція 95) цифрових електронних модулів 53 радіотехнічних систем. Конструктивно до складу системного блоку 61 електронної обчислювальної машини 62 другого робочого місця «РМдр2» (див. блок-схему на Фіг.3) входять ета 15 лонні тести (позиція 96) та еталонні реакції (позиція 97) аналогових та цифро-аналогових електронних модулів 54 радіотехнічних систем. Конструктивно до складу всіх системних блоків (позиції 56, 61 та 67) електронних обчислювальних машин (відповідно, позиції 57, 62 та 66) введено математичне, програмне і інформаційне забезпечення (позиція 98) (див., відповідно, блок-схеми на Фіг.2, на Фіг.3 та на Фіг.5). Конструктивно до складу системи 10 життєзабезпечення додатково введено (див. блок-схему на Фіг.6) підсистему 99 створення мікроклімату, підсистему 100 захисту обслуговуючого персоналу від дії електричного струму і електромагнітних випромінювань, підсистему 101 захисту обслуговуючого персоналу від дії теплового впливу, впливів електромагнітного поля та статичної електрики. Конструктивно і технологічно систему зв'язку 47 виконано з можливістю забезпечення радіозв'язку між аналогічними мобільними ремонтно-діагностичними модулями та іншими абонентами на дальності до 30 км. Тест-процесор (позиції 75 і 76) конструктивно виконано з принаймні 160 каналами (позиція «К»), що обумовлено найбільшою кількістю контактів роз'ємів електронних модулів (відповідно, позиції 53 та 54) радіотехнічних систем. Монітор (позиції 58, 63 та 68) конструктивно виконано переважно рідкокристалічного типу з діагоналлю не менше 19 дюймів. Місця (позиція 7) для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання конструктивно і технологічно виконано з можливістю їх використання як в транспортному, так і у робочому положення транспортного засобу (позиція 3). Технологічно обшивку 43 виконано з вибухо- та пожежобезпечних матеріалів, що не виділяють токсичні речовини. На внутрішній поверхні 41 стінок 42 фургона/контейнера 2, в районі розміщення робочих місць (позиції «РМдр1», «РМдр2», «РМвдж» та «РМрср») закріплено легкознімні панелі 102. Структура математичного, програмного і інформаційного забезпечення (позиція 98) конструктивно і технологічно виконана з можливістю внесення змін і включення до складу зазначеної структури (позиція 98) нових програмних модулів і пакетів програм. Конструктивно фургон/контейнер 2 містить підлогу 103 та дах 104. Універсальний мобільний ремонтнодіагностичний модуль (позиція 1), який заявляється (див. блок-схеми на Фіг.1-10), працює таким чином. Попередньо здійснюють заходи щодо збирання універсального мобільного ремонтнодіагностичного модуля (позиція 1), який заявляється (як один з варіантів технологічного процесу зборки). По-перше підготовляють автомобіль/причеп 3 для розміщення на ньому фургона/контейнера 2 (який конструктивно містить стінки 42, підлогу 103 та дах 104). У фургоні/контейнері 2 на внутрішній поверхні 41 стінок 42 розміщують обшивку 43 та закріплюють легкознімні панелі 102 (у передбачуваних місцях для розміщення робочих місць, відповідно, позиції «РМдр1», «РМдр2», «РМвдж» та «РМрср» (див. блок-схему на Фіг.1). При цьому об 52930 16 шивку 43 виконують з вибухо- та пожежобезпечних матеріалів, що не виділяють токсичних речовин. Після закріплення на шасі автомобіля/причепа 3 фургона/контейнера 2, здійснюють заходи щодо розміщення у зазначеному фургоні/контейнері 2 робочих місць, відповідно, позиції «РМдр1», «РМдр2», «РМвдж» та «РМрср» (з відповідним обладнанням - див. Фіг.2-5), та інше обладнання (позиції 4... 10, 44 та 45...52) (див. схеми на Фіг.1-10). Конструктивно і технологічно робочі місця для проведення діагностики та ремонту виконують, відповідно, перше робоче місце (позиція «РМдр1» див. блок-схему на Фіг.2) - для забезпечення автоматизованої діагностики та ремонту цифрових електронних модулів 53 радіотехнічних систем, друге робоче місце (позиція «РМдр2» - див. блоксхему на Фіг.3) - для забезпечення автоматизованої діагностики та ремонту аналогових та цифроаналогових електронних модулів 54 радіотехнічних систем. Робоче місце (позиція «РМрср» - див. блок-схему на Фіг.4) виконують для проведення радіомонтажу та дрібних слюсарних робіт, а робоче місце (позиція «РМвдж» - див. блок-схеми на Фіг.1 та Фіг.5) виконують для проведення діагностики та ремонту вторинних джерел живлення (позиція 44). Далі (як варіант технологічного процесу) в фургоні/контейнері 2 обладнують місця (позиція 7) для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання, здійснюють розміщення в фургоні/контейнері 2 джерел 8 автономного електроживлення (джерела 8 автономного електроживлення конструктивно виконують з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц), системи 9 освітлення (з пристроями 18 штучного освітлення робочих місць), системи 10 життєзабезпечення, сервера 45 бази даних із запам'ятовуючим пристроєм 46, системи зв'язку 47 (типу Р-030У), системи 48 радіоелектронного захисту, системи 49 забезпечення радіоелектронної сумісності, системи 50 світломаскування, кабельної мережі 51 та кабельних з'єднувачів 52 (електричних сполучних пристроїв) (див. блок-схему на Фіг.1). При цьому зазначені місця (позиція 7) для розміщення ЗІП, приладів, документації та монтажно-слюсарного обладнання конструктивно і технологічно виконують з можливістю їх використання як в транспортному, так і у робочому положення транспортного засобу (позиція 3). Конструктивно і технологічно робочі місця (позиція «РМдр1» та «РМдр2» - див., відповідно, блоксхему на Фіг.2 та на Фіг.3) для проведення діагностики та ремонту електронних модулів радіотехнічних систем обладнують пристроями 11 тестування/діагностики (як пристрої 11 тестування/діагностики використовуються (див. блоксхему на Фіг.7) програмно-керований двоканальний цифровий осцилограф 23 з частотою дискретизації не менше 60 МГц, програмно-керований функціональний генератор 24, програмнокерований генератор 25 прямокутних імпульсів, програмно-керовані генератори сигналів (позиції 26 та 27) з діапазонами частот, відповідно, від 1 МГц до 100 МГц та від 300 МГц до 600 МГц, кому 17 таційні блоки (позиція 28 та 29) та комплект сигнальних кабелів 30 для зв'язку зазначених пристроїв 11 тестування/діагностики крізь відповідний комутаційний блок (позиції 31 і 32) та приладовий блок (позиція 33) (див. блок-схему на Фіг.8). При цьому до складу приладового блоку 33 вводять (див. блок-схему на Фіг.9) блоки перетворювачів (позиції 34 та позиції 35), відповідно, напруги 220 В 50 Гц та напруги 50 В 400 Гц, з вбудованими у кожний блок (позиції 34 та 35) вимірювачами (відповідно, позиції 36 та 37) вихідної напруги та струму навантажень, багатоканальний блок 38 навантажень з вбудованим вимірювачем 39 струму навантажень і комутаційний блок 40 (конструктивно всі базові складові зазначеного приладового блоку 33 (див. блок-схему на Фіг.9) виконують програмнокерованими). Додатково до складу приладового блоку 33 (див. блок-схему на Фіг.9) вводять програмно-кероване вторинне джерело живлення 85, програмно-керований цифровий осцилограф 86 та мультиметр 87. Також робочі місця (позиція «РМдр1» та «РМдр2») оснащують стандартною (позиція 12) та спеціалізованою (позиція 13) контрольновимірювальною апаратурою. Конструктивно перше робоче місце (позиція «РМдр1» - див. блок-схему на Фіг.2) додатково дообладнують програмно-керованим пристроєм 55 подачі тесту на цифрову частину плати та реєстрації відгуків, системним блоком 56 керуючої електронної обчислювальної машини 57, монітором 58 та знімним адаптером 59. Також до складу системного блоку 56 електронної обчислювальної машини 57 першого робочого місця «РМдр1» вводять (див. блок-схему на Фіг.2) еталонні тести (позиція 94) та еталонні реакції (позиція 95) цифрових електронних модулів 53 радіотехнічних систем. Друге робоче місце (позиція «РМдр2» - див. блок-схему на Фіг.3) додатково дообладнують програмно-керованим пристроєм 60 подачі тесту на цифрову частину плати та реєстрації відгуків, системним блоком 61 керуючої електронної обчислювальної машини 62, монітором 63 та цифровим мультиметром 64 (типу АРРА-207). Також до складу системного блоку 61 електронної обчислювальної машини 62 другого робочого місця «РМдр2» (див. блок-схему на Фіг.3) вводять еталонні тести (позиція 96) та еталонні реакції (позиція 97) аналогових та цифро-аналогових електронних модулів 54 радіотехнічних систем. Конструктивно до складу програмнокерованого пристрою (відповідно, позиції 55 і 60 див. блок-схеми на Фіг.2 та Фіг.3) подачі тесту на цифрову частину плати та реєстрації відгуків (зазначених першого та другого робочих місць - позиція «РМдр1» та позиція «РМдр2») додатково вводять тест-процесор (відповідно, позиції 75 і 76), внутрішньо-схемний тест-процесор (відповідно, позиції 77 і 78), логічний аналізатор (відповідно, позиції 79 і 80), сигнатурний аналізатор (відповідно, позиції 81 і 82), програмно-кероване багатоканальне вторинне джерело живлення (відповідно, позиції 83 і 84). При цьому тест-процесор (позиції 75 і 76) конструктивно виконують з принаймні 160ма каналами (позиція «К»), що обумовлено найбі 52930 18 льшою кількістю контактів роз'ємів електронних модулів (відповідно, позиції 53 та 54) радіотехнічних систем. Робоче місце (позиція «РМвдж» - див. блоксхему на Фіг.5) для проведення діагностики та ремонту вторинних джерел живлення (позиція 44) обладнують приладовим блоком 65, електронною обчислювальною машиною 66, системним блоком 67 зазначеної електронної обчислювальної машини 66, монітором 68, знімним адаптером 69 та комплектом сигнальних кабелів 70 (для зв'язку приладового блоку 65 через знімний адаптер 69 з об'єктом діагностування - вторинним джерелом живлення (позиція 44)). Конструктивно до складу системного блоку (відповідно, позиції 56 і 61 - див. блок-схеми на Фіг.2 та Фіг.3) керуючої електронної обчислювальної машини (відповідно, позиції 57 і 62) першого та другого робочих місць (відповідно, позиції «РМдр1» та «РМдр2» - див. блок-схеми на Фіг.2 та Фіг.3), а також до складу робочого місця (позиція «РМвдж» див. блок-схему на Фіг.5) для проведення діагностики та ремонту вторинних джерел живлення (позиція 44), а саме, до складу системного блоку 67 керуючої електронної обчислювальної машини 66, входять процесор 88 з тактовою частотою не менше 2,5 GHz, оперативний запам'ятовуючий пристрій 89 з оперативною пам'яттю не менше 1 GB, дисковий накопичувач 90 з об'ємом пам'яті не менше 40 GB, привід DVD-CDRW (позиція 91), клавіатура 92 та маніпулятор типу «миша» (позиція 93). Також до складу всіх системних блоків (позиції 56, 61 та 67) електронних обчислювальних машин (відповідно, позиції 57, 62 та 66) вводять математичне, програмне і інформаційне забезпечення (позиція 98) (див., відповідно, блок-схеми на Фіг.2, на Фіг.3 та на Фіг.5). Усі монітори (позиції 58, 63 та 68) конструктивно виконують переважно рідкокристалічного типу з діагоналлю не менше 19 дюймів. Структуру математичного, програмного і інформаційного забезпечення (позиція 98) виконують з можливістю внесення змін і включення до складу зазначеної структури (позиція 98) нових програмних модулів і пакетів програм (див. блок-схему на Фіг.2). Робоче місце (позиція «РМрср» - див. блоксхему на Фіг.4) для проведення радіомонтажу та дрібних слюсарних робіт конструктивно обладнують устаткуванням (позиція 14) для паяння схем, устаткуванням (позиція 15) для демонтажу і монтажу електронних модулів радіотехнічних систем та комплектом слюсарних та монтажних інструментів (позиція 16). Зазначене робоче місце (позиція «РМрср» - див. блок-схему на Фіг.4) додатково дообладнують сушильною шафою 71 (наприклад, типу СНОЛ 67/350), комплектом пристроїв 72 для підготовки/формування виводів електрорадіоелементів та засобами консервації (позиція 73) і розконсервації (позиція 74) електронних модулів (позиції 53 і 54) радіотехнічних систем. Систему 9 освітлення дообладнують (див. блок-схему на Фіг.10) підсистемою 17 загального освітлення. 19 Систему 10 життєзабезпечення дообладнують (див. блок-схему на Фіг.6) підсистемою 19 вентиляції повітря та підсистемою 20 обігріву фургона/контейнера 2. Додатково до складу системи 10 життєзабезпечення вводять (див. блок-схему на Фіг.6) підсистему 99 створення мікроклімату, підсистему 100 захисту обслуговуючого персоналу від дії електричного струму і електромагнітних випромінювань, підсистему 101 захисту обслуговуючого персоналу від дії теплового впливу, впливів електромагнітного поля та статичної електрики. До комплекту 6 постачання апаратури додатково вводять (див. блок-схему на Фіг.1) одиночний комплект ЗІП (позиція 21) та комплект документації (позиція 22). Конструктивно і технологічно систему зв'язку 47 виконують з можливістю забезпечення радіозв'язку між аналогічними мобільними ремонтнодіагностичними модулями та іншими абонентами на дальності до 30 км. По закінченню збирання у фургоні/контейнері 2 робочих місць (відповідно, позиції «РМдр1», «РМдр2», «РМвдж» та «РМрср» (див. блок-схему на Фіг.1) і розміщення іншого обладнання (позиції4... 10, 44 та 45...52) (див. схеми на Фіг.1-10), універсальний мобільний ремонтно-діагностичний модуль є готовим до роботи (експлуатації). В підготовлений універсальний мобільний ремонтно-діагностичний модуль сідають фахівці і автомобіль/причіп 3 вирушає до місць розташування об'єктів техніки (наприклад, або зенітних ракетних комплексів типу С-300ПТ, С-300ПС, С300В-1, або РЛС типу 5Н66М, 5Н64, або автоматичних систем керування типу 9С457, 43Л6 та 73Н6 тощо), що потребують ремонту. При цьому перед виїздом модуля (позиція 1) місця (позиція 7) укомплектовують ЗІП, приладами, документацією та монтажно-слюсарним обладнанням. З зазначених об'єктів техніки демонтують електронні модулі, такі, як чарунки, модулі, типові елементи заміни, вторинні джерела живлення, субблоки та блоки. Указані електронні об'єкти ремонту надходять до відповідних робочих місць (відповідно, позиції «РМдр1», «РМдр2», «РМвдж» та «РМрср» - див. блоксхему на Фіг.1), де: - на першому робочому місці (позиція «РМдр1» - див. блок-схему на Фіг.2) здійснюють автоматизовану діагностику та ремонт цифрових електронних модулів 53 радіотехнічних систем; - на другому робочому місці (позиція «РМдр2» див. блок-схему на Фіг.3) здійснюють автоматизовану діагностику та ремонт аналогових та цифроаналогових електронних модулів 54 радіотехнічних систем; - на робочому місці (позиція «РМрср» - див. блок-схему на Фіг.4) здійснюють проведення радіомонтажу та дрібних слюсарних робіт, - на робочому місці (позиція «РМвдж» - див. блок-схему на Фіг.5) здійснюють діагностику та ремонт вторинних джерел живлення (позиція 44). Для проведення діагностики і ремонту електронних об'єктів використовують обладнання, показане, відповідно, на Фіг.2-5. Також використовують додаткове обладнання, що показано на Фіг.1 та 52930 20 Фіг.6-10, при цьому все обладнання з'єднують між собою в систему за допомогою кабельної мережі 51 та кабельних з'єднувачів 52 (електричних сполучних пристроїв) і підключають до сервера 45 бази даних із запам'ятовуючим пристроєм 46. При роботі у фургоні/контейнері 2 обслуговуючого персоналу, йому забезпечуються комфортні умови шляхом введення в дію системи 9 освітлення (з пристроями 18 штучного освітлення робочих місць), системи 10 життєзабезпечення, системи 48 радіоелектронного захисту та системи 49 забезпечення радіоелектронної сумісності. У темний час доби застосовують систему 50 світломаскування. При необхідності застосовують підсистему 19 вентиляції повітря, підсистему 20 обігріву фургона/контейнера 2, підсистему 99 створення мікроклімату, підсистему 100 захисту обслуговуючого персоналу від дії електричного струму і електромагнітних випромінювань, підсистему 101 захисту обслуговуючого персоналу від дії теплового впливу, впливів електромагнітного поля та статичної електрики (що входять до складу системи 10 життєзабезпечення). В разі відсутності стаціонарної системи живлення, застосовують джерела 8 автономного електроживлення (при цьому джерела 8 автономного електроживлення конструктивно виконують з можливістю забезпечення постачальників напругою змінного струму 220 В 50 Гц та потужністю, достатньою для виконання модулем завдань за призначенням - потужністю не менше 7 кВт). Для забезпечення взаємодії між базовим ремонтним органом та з будь-яким іншим універсальним мобільним ремонтно-діагностичним модулем використовують систему зв'язку 47 (типу Р030У), яку конструктивно і технологічно виконано з можливістю забезпечення радіозв'язку між аналогічними мобільними ремонтно-діагностичними модулями та іншими абонентами на дальності до 30 км. При надходженні на робочі місця електронних об'єктів ремонту, робочі місця функціонують таким чином. Перше робоче місце (позиція «РМдр1») має забезпечувати автоматизовану діагностику цифрових електронних модулів 53 радіотехнічних систем (що реалізовані на елементній базі транзисторнотранзисторної логіки та/або на комплементарній «метал-окисел» полупроводниковій логіки) та її ремонт. На зазначеному першому робочому місці (позиція «РМдр1») здійснюється діагностика та ремонт цифрових електронних модулів 53 радіотехнічних систем: - для виробів С-300ПС, С-300ПТ - 448 типів чарунок; - для виробу С-300В-1 - 28 типів чарунок; - для виробу 5Н66М -12 типів чарунок; - для виробу 5Н64 - 25 типів чарунок; - для виробу 43Л6 - 192 типів чарунок; - для виробу 73Н6 - 192 типів чарунок; - для виробу 9С457 - 25 типів чарунок. Для діагностики та ремонту цифрових електронних модулів 53 радіотехнічних систем на першому робочому місці (позиція «РМдр1») застосову 21 ється обладнання, показане на Фіг.1-2. При цьому приладовий блок 33 повинен забезпечувати: - тестування електронних модулів 53 радіотехнічних систем за допомогою тест-процесора програмно-керованого пристрою подачі тесту на цифрову частину плати та реєстрації відгуків. Кількість каналів тест-процесора - 160 (позиція «К» - див. блок-схему на Фіг.2), що обумовлено найбільшою кількістю контактів роз'ємів електронних модулів 53 радіотехнічних систем; - порівняння отриманих сигналів відгуків з еталонними; - аналіз невідповідності вхідних і вихідних сигналів еталонним; - локалізацію несправності електронних модулів 53 радіотехнічних систем за допомогою внутрішньо-схемного тест-процесора, логічного аналізатора - пристрою реєстрації бітових потоків в контрольних точках електронних модулів 53 радіотехнічних систем, що діагностуються, сигнатурного аналізатора, вбудованого програмно-керованого двоканального цифрового осцилографа з частотою дискретизації не менше 60 МГц; - живлення електронних модулів 53 радіотехнічних систем, що тестується за допомогою програмно-керованого багатоканального вторинного джерела живлення; - комутацію електронних модулів 53 радіотехнічних систем, що тестується за допомогою комутаційного блоку. Друге робоче місце (позиція «РМдр2») має забезпечувати автоматизовану діагностику та ремонт аналогових та цифро-аналогових електронних модулів 54 радіотехнічних систем (які реалізовані на цифрових транзисторнотранзисторних логіках та/або на комплементарній «метал-окисел» полупроводниковій логіках та на аналоговій елементній базі). На зазначеному другому робочому місці (позиція «РМдр2») здійснюється діагностика та ремонт аналогових та цифроаналогових електронних модулів 54 радіотехнічних систем: - для виробів С-300ПС, С-300ПТ - 88 типів чарунок. Для діагностики та ремонту аналогових та цифро-аналогових електронних модулів 54 радіотехнічних систем на другому робочому місці (позиція «РМдр2») застосовується обладнання, показане на Фіг.1 та Фіг.3. При цьому приладовий блок 33 повинен забезпечувати: - тестування електронних модулів 54 радіотехнічних систем за допомогою: - тест-процесора програмно-керованого пристрою подачі тесту на цифрову частину плати та реєстрації відгуків (кількість каналів тест-процесора - 96, що обумовлено найбільшою кількістю контактів роз'ємів електронних модулів 54 радіотехнічних систем), - вбудованого програмно-керованого функціонального генератора, - вбудованого програмно-керованого генератора прямокутних імпульсів, - вбудованого програмно-керованого генератора сигналів з діапазоном частот від 1 МГц до 100 МГц, - вбудованого програмно-керованого генератора сигналів з діапазоном частот від 300 до 600 МГц; 52930 22 - порівняння отриманих сигналів відгуків з еталонними; - аналіз невідповідності вхідних і вихідних сигналів еталонним; - локалізацію несправності електронних модулів 54 радіотехнічних систем за допомогою логічного аналізатора - пристрою реєстрації бітових потоків в контрольних точках електронних модулів 54 радіотехнічних систем, що діагностуються, сигнатурного аналізатора, вбудованого програмнокерованого двоканального цифрового осцилографа з частотою дискретизації не менше 60МГц; - живлення електронних модулів 54 радіотехнічних систем, що тестуються за допомогою програмно-керованого багатоканального вторинного джерела живлення; - комутацію електронних модулів 54 радіотехнічних систем, що тестуються за допомогою комутаційного блоку. Робоче місце (позиція «РМвдж») має забезпечувати проведення автоматизованого діагностування та ремонт вторинних джерел живлення 44. На зазначеному робочому місці здійснюється діагностування та ремонт вторинних джерел живлення 44 для виробів С-300ПС, С-300ПТ - 37 типів чарунок. На зазначеному робочому місці (позиція «РМвдж») застосовується обладнання, показане на Фіг.5. При цьому приладовий блок 33 повинен забезпечувати тестування вторинних джерел живлення 44 та локалізацію несправності за допомогою: - програмно-керованого блоку перетворювачів напруги 220 В та 50 В частотою 400 Гц з вбудованими вимірювачами вихідної напруги та струму навантаження; - програмно-керованого багатоканального блоку навантажень з вбудованим вимірювачем струму навантаження; - програмно-керованого багатоканального вторинного джерела живлення для вторинних джерел живлення 44, що діагностуються; - вбудованого програмно-керованого цифрового осцилографа; - вбудованого мультиметра; - комутацію вторинних джерел живлення 44, що тестуються за допомогою комутаційного блоку. На зазначеному робочому місці (позиція «РМвдж») повинні знаходитись: - комплект сигнальних кабелів 70 (для зв'язку приладового блоку 65 через знімний адаптер 69 з об'єктом діагностування - вторинним джерелом живлення (позиція 44) (див. блок-схему на Фіг.5); - комплект часткових технічних умов вторинних джерел живлення 44, відповідних структурних, принципових схем, схем розміщення елементів на їх печатних платах, таблиць специфікацій до них та еталонних значень вхідних і вихідних напруг до вторинних джерел живлення 44; - інструкції користувача щодо виконання відповідних робіт на даному робочому місці. Робоче місце (позиція «РМрср») має забезпечувати проведення радіомонтажних та дрібних слюсарних робіт, що виконуються у відповідності до технологічного процесу ремонту електронних модулів (позиції 53 та 54) радіотехнічних систем. 23 На зазначеному робочому місці (позиція «РМрср») крім обладнання, що показано на Фіг.4, повинні додатково знаходитись інструкції щодо виконання відповідних робіт на даному робочому місці. Сервер бази даних (даних електронного продукту) повинен здійснювати зберігання як основної, так і резервної копій відповідних структурних, принципових схем, схем розміщення елементів на печатних платах електронних модулів (позиції 53 та 54) радіотехнічних систем, таблиць специфікацій до них, еталонних тестів, реакцій, епюр вхідних і вихідних напруг усіх електронних модулів (позиції 53 та 54) радіотехнічних систем, видачу електронного продукту на робочі місця по запиту обслуговуючого персоналу та можливість поповнення бази даних. Сервер бази даних повинен забезпечувати в режимі створення (поповнення) бази даних електронного продукту за наявності ремонтної документації: - введення в електронному вигляді часткових технічних умов відповідних електронних модулів (позиції 53 та 54) радіотехнічних систем та вторинних джерел живлення 44; - введення в електронному вигляді схем розміщення елементів на печатних платах електронних модулів (позиції 53 та 54) радіотехнічних систем (див. блок-схеми на Фіг.1-2); - введення в електронному вигляді принципових електричних схем електронних модулів (позиції 53 та 54) радіотехнічних систем і параметрів усіх компонентів на базі ліцензійної програми OrCad; - створення списку з'єднань елементів на платі електронного модулю (позиції, відповідно, або 53, чи/або 54) радіотехнічних систем; - створення тестових послідовностей для цифрових та цифро-аналогових електронних модулів (позиції 53 та 54) радіотехнічних систем; - перевірку отриманих тестових послідовностей на базі ліцензійної програми OrCad; - реєстрацію інформації про електронні модулі (позиції 53 та 54) радіотехнічних систем, що досліджуються (див. блок-схеми на Фіг.1-2). Місця для розміщення ЗІП, приладів, документації, монтажно-слюсарного обладнання тощо повинні забезпечувати зберігання ЗІП для ремонту електронних модулів (позиції 53 та 54) радіотехнічних систем (електрорадіоелементів, матеріалів та інше), монтажно-слюсарного обладнання, особистих речей обслуговуючого персоналу як в транспортному, так і у робочому положенні, а також забезпечувати швидкий доступ до них. Універсальний мобільний ремонтнодіагностичний модуль (позиція 1) має забезпечувати автономну роботу обслуговуючого персоналу в польових умовах при дії таких зовнішніх впливів, як: - температура зовнішнього середовища від 40° до +50 °С; - відносна вологість повітря до 98% (при Т=35 °С); - сонячне опромінення з потоком до 1125 Вт/м1; - атмосферні опади з інтенсивністю до 3,7 мм/хв протягом до 5 хвилин. 52930 24 - повітряний потік з середніми значеннями швидкості до 15 м/сек та максимальним до 20 м/сек; - концентрація статичного пилу до 2 г/м3. Також універсальний мобільний ремонтнодіагностичний модуль (позиція 1) має забезпечувати роботу обслуговуючого персоналу в умовах радіаційного, біологічного, бактеріологічного та хімічного впливів. Показники надійності універсального мобільного ремонтно-діагностичного модуля (позиція 1) повинні відповідати вимогам ГОСТ В.20.39.303-76. Середнє напрацювання модуля (позиція 1) на відмову, при функціонуванні за призначенням, має бути не менше 1000 годин, а середнє значення напрацювання на збій електронних обчислювальних машин (ЕОМ) має не перевищувати 100 годин. Універсальний мобільний ремонтнодіагностичний модуль (позиція 1) також повинен мати вмонтовану автоматичну систему постійного («фонового») і тестового (по команді обслуговуючого персоналу) контролю і виявлення несправностей зі звуковою та світловою сигналізацією для залучення уваги обслуговуючого персоналу до виникнення позаштатної ситуації. Проведення постійного контролю не повинно приводити до порушень виконання модулем (позиція 1) основних функцій за призначенням. При цьому підтвердження заданих показників надійності проводиться розрахунково-експериментальним методом. Відновлення працездатності універсального мобільного ремонтно-діагностичного модуля (позиція 1) повинно виконуватися методом заміни несправного блоку справним. Середній час відновлення працездатності не повинен перевищувати 30 хвилин. Регламентні роботи на модулі (позиція 1) виконуються силами обслуговуючого персоналу з використанням комплекту ЗІП-О. Конструкція модуля (позиція 1) та технологія його експлуатації забезпечує тривале збереження працездатності обслуговуючого персоналу, повного та безпомилкового виконання ними своїх функцій. Конструкція комплексу (позиція 1), що заявляється, задовольняє вимогам щодо ергономіки та технічної естетики згідно до ГОСТ В 20.39.308-76 (розділ 14 «Ергономічні вимоги і вимоги по технічній естетиці»). В процесі роботи модуля (позиція 1) перевірка відремонтованих чарунок і вузлів здійснюється у відповідності до вимог діючої технологічної інструкції АЦЧА.468927.ТИ та експлуатаційної документації. Конструкція комплексу (позиція 1), що заявляється, забезпечує виконання наступних вимог: - виключити можливість невірного складання (монтажу) і інші помилки у процесі експлуатації, технічного обслуговування та ремонту; - застосовувати мінімальну кількість інструментів і пристосувань для технічного обслуговування, складання і розбирання електронних модулів (позиції 53 та 54) радіотехнічних систем; проводити консервацію і розконсервування штатними засобами; 25 - забезпечити проведення заходів щодо комплексного захисту від корозії, старіння та механічних пошкоджень комплексу (позиція 1); - опір ізоляції електричних ланцюгів має відповідати вимогам ГОСТ В 20.39.308-76; - кабельна мережа і електричні сполучні пристрої мають забезпечувати надійне електричне з'єднання приладів і блоків між собою без їх паяння та виключати мимовільне роз'єднання у процесі проведення вимірювань; - конструкція електричних сполучних пристроїв повинна виключати неправильне з'єднання приладів (модулів), джерел сигналів і електронних модулів (позиції 53 та 54) радіотехнічних систем. В конструкції комплексу (позиція 1) передбачені заходи, щодо забезпечення його збереження в режимі тривалого зберігання в місцях зберігання. У процесі тривалого зберігання допускається його періодична переконсервація з повною або частковою заміною тимчасового протикорозійного захисту, перевіркою працездатності і проведенням необхідних відновлювальних заходів у об'ємі поточного ремонту. Роботи щодо переконсервації проводяться з урахуванням місць зберігання, але не рідше, ніж через 5 років. В конструкції комплексу (позиція 1) також передбачені кріплення для швидкого демонтажу його складових частин. По закінченню роботи вимикаються пристрої (обладнання) та джерела живлення. Підвищення ефективності застосування універсального мобільного ремонтно-діагностичного модуля, який заявляється, у порівнянні з прототипом, досягається шляхом введення до складу модуля додаткових робочих місць, що забезпечує можливість ремонту різних типів мікросхем III-IV 52930 26 поколінь, перейти на ремонт інших типів електронних модулів радіотехнічних систем, що застосовуються в інших типах озброєння та військової техніки протиповітряної оборони, маючи їх принципові схеми та алгоритми роботи. Підвищення ефективності застосування універсального мобільного ремонтно-діагностичного модуля, який заявляється, у порівнянні з прототипом, досягається й тим, що шляхом уніфікації обладнання модуля та розширення його номенклатури забезпечується адаптація обладнання до ремонту/діагностики електронних модулів радіотехнічних систем інших зенітних ракетних комплексів - структура математичного, програмного і інформаційного забезпечення виконана з можливістю внесення змін і включення до складу зазначеної структури нових програмних модулів і пакетів програм в процесі експлуатації зазначеного модуля. Джерела інформації 1. Барзилович Е.Ю., Каштанов В.А. «Организация обслуживания при ограниченной информации о надежности систем» - М.: Советское радио, 1975, 136 с. -аналог. 2. Обеспечение готовности радиотехнических средств. Учебное пособие. Под ред. Ю.В. Русанова. Издательство Министерства обороны СССР, М.: Министерство обороны СССР. 1978, 255 с. аналог. 3. О.П. Глудкин, А.Н. Енгалычев, А.И. Коробов, Ю.В. Трегубов «Испытания радиоэлектронной, электронно-вычислительной аппаратуры и испытательное оборудование». Под ред. проф. А.И. Коробова. Учебное пособие для ВУЗов. - М.: Радио и связь, 1987, стр. 122-254 - прототип. 27 52930 28 29 Комп’ютерна верстка Л.Литвиненко 52930 Підписне 30 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
