Пристрій для сепарування монет або жетонів

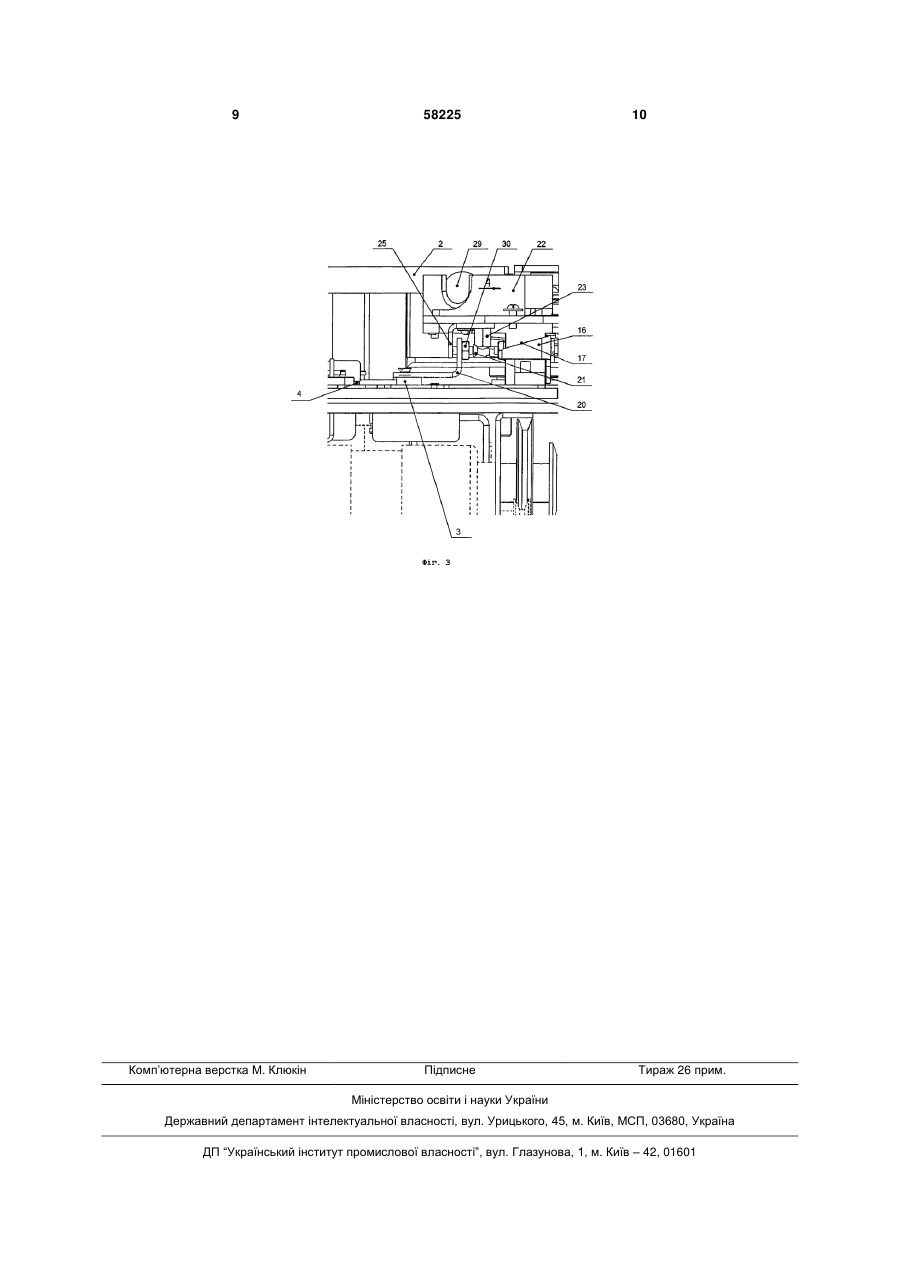

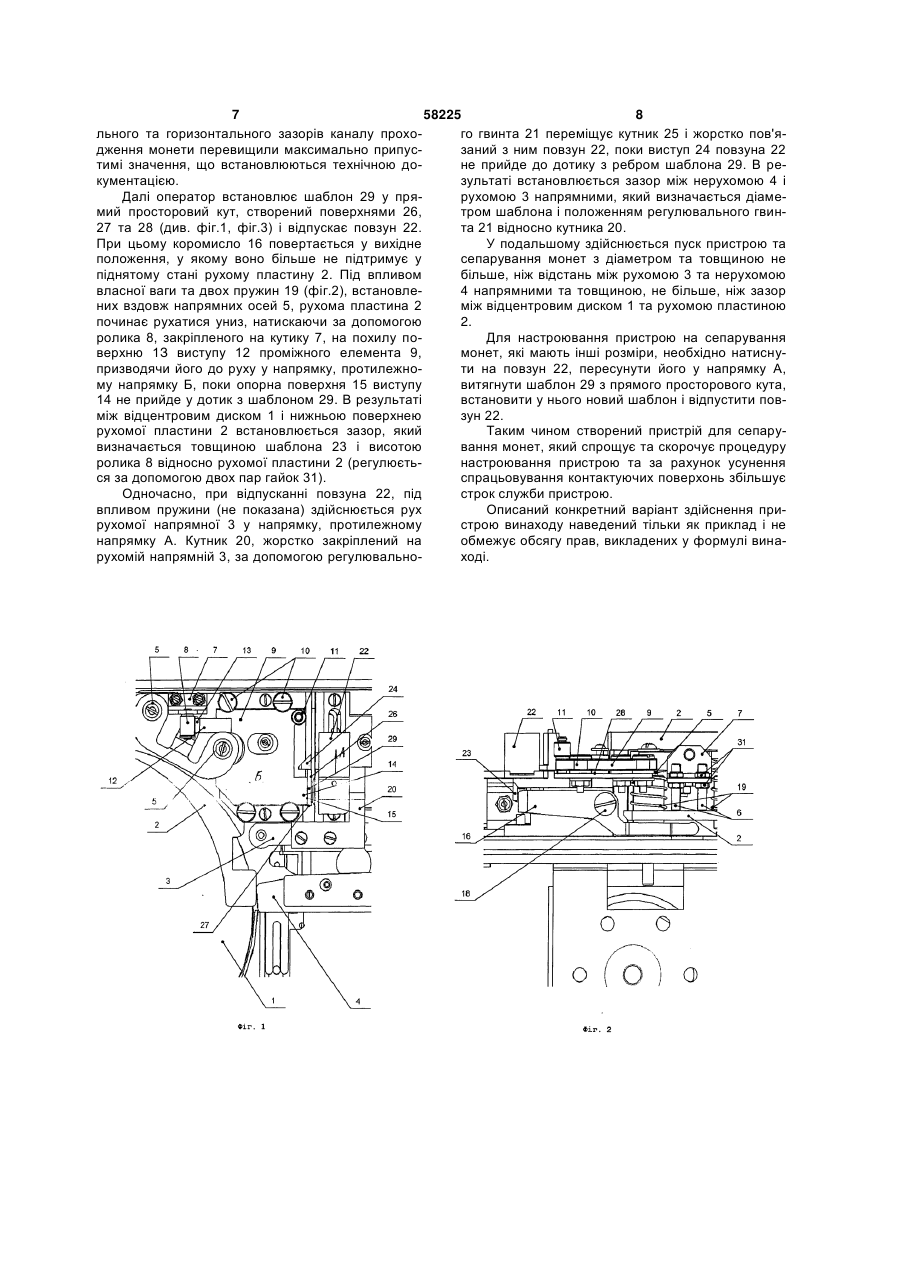

1. Пристрій для сепарування монет або жетонів, який містить відцентровий диск з робочою поверхнею, відсікач монет або жетонів більшого діаметра, що складений з паралельних одна одній рухомої і нерухомої напрямних, виконаних з можливістю прийняття монет або жетонів, що підлягають сепаруванню та надходять з відцентрового диска, відсікач монет або жетонів більшої товщини, який містить рухому пластину, виконану з можливістю визначення максимальної товщини монет або жетонів, що рухаються за напрямними, засіб регулювання відстані між напрямними з першим приводом та засіб регулювання положення рухомої пластини з другим приводом, який відрізняється тим, що він додатково містить нерухомі плоскі поверхні, які створюють прямий просторовий кут для розміщення набору різних за товщиною і діаметром шаблонів з можливістю дотикання будь-якого з шаблонів до вказаних поверхонь, засоби регулювання мають зовнішні опорні поверхні, а приводи виконані з можливістю переміщення засобів регулювання до їх перших крайніх положень, що відповідають максимально можливим товщині і діаметру монет або жетонів, та їх повернення до других положень, що відповідають дотиканню їх вказаних зовнішніх опорних поверхонь з встановленим шаблоном. 2. Пристрій за п. 1, який відрізняється тим, що рухома пластина розташована на периферії від 2 (19) 1 Винахід стосується технічних засобів автоматизації технологічних процесів обробки готівки, зокрема, рахування монет і жетонів (далі - "монети"), а саме, пристроїв для виділення монет з діаметрами та товщинами, меншими встановлених діаметра та товщини відсічки, і призначений для використання в апаратах для рахування, фасування та сортування монет. Відомі пристрої [Патент США № 4126146, 1976 p.; Патент ФРН № 2317986, 1973 p.], де настроювання обладнання здійснюється шляхом встановлення регуляторів ширини та товщини каналу проходження монет у відповідності до значень діаметра та товщини монет або до номіналів монет, нанесених на шкалу регулятора. Основним недоліком таких пристроїв є складність настроювання пристрою, особливо, для рахування монет з розмірами, проміжними відносно тих, що нанесені на шкалу. Найбільш близьким аналогом є пристрій для подавання монет у монеторахувальній машині [АС СРСР №1381562, 1988 р.], у якому настроювання пристрою згідно з параметрами монет, що оброблюються, здійснюється за допомогою кулачкового механізму. Недоліками наведеного пристрою є: - складність та тривалість процедури настроювання пристрою, що пов'язані з необхідністю наявності на робочому місці таблиці геометричних параметрів оброблюваних монет з допусками на товщину і діаметр, які залежать від особливостей оброблюваних монет, і потребують значного досвіду оператора; - спрацьовування поверхонь кулачків та контактуючих з ними поверхонь приводів, що зменшує строк служби до ремонту. В основу цього винаходу поставлена задача поліпшення експлуатаційних властивостей пристрою, а саме, полегшення та прискорення процедури його настроювання; спрощення настроювання пристрою на монети, розміри яких заздалегідь невідомі, і підвищення строку служби до ремонту. Поставлена задача вирішується тим, що у пристрої для сепарування монет, який включає відцентровий диск з робочою поверхнею, відсікач монет більшого діаметру у складі паралельних одна одній рухомої і нерухомої напрямних, виконаних з можливістю прийняття монет, що підлягають сепаруванню та поступають з відцентрового диска, відсікач монет більшої товщини, який містить рухому пластину, виконану з можливістю визначення максимальної товщини монет, що рухаються за напрямними, засіб регулювання відстані між напрямними з першим приводом та засіб регулювання положення рухомої пластини з другим приводом, проведені такі вдосконалення: - пристрій додатково містить нерухомі плоскі поверхні, які створюють прямий просторовий кут, і набір шаблонів, різних за товщиною і діаметром, і виконаний з можливістю розміщення будь-якого з шаблонів у вказаному просторовому прямому куті з дотиком до усіх трьох вказаних поверхонь, - засоби регулювання мають зовнішні опорні поверхні, - приводи виконані з можливістю переміщення засобів регулювання до їх перших крайніх поло жень, що відповідають максимально можливим товщині і діаметру монет, та подальшого їх повернення до других положень, що відповідають дотику їх вказаних зовнішніх опорних поверхонь з встановленим шаблоном. Наведені вище недоліки відомого пристрою усунуті шляхом заміни настроювання за допомогою регуляторів зі шкалою на настроювання за шаблонами, розміри яких повністю відповідають вимогам, що надаються, і комплект яких входить до складу пристрою і знаходиться на робочому місці оператора. При цьому для настроювання на задані монети .достатньо розташувати шаблон, який відповідає заданим монетам у вказаний просторовий прямий кут, щоб визначити відстань між рухомою та нерухомою напрямними, яка відповідає максимальному діаметру монет, що підлягають сепаруванню, а також положення рухомої пластини, яка відповідає максимальній товщині цих монет. Ці операції здійснюються приводами, за допомогою яких рухомі елементи засобів регулювання спочатку переводяться у крайні положення, що відповідають максимальним діаметру і товщині монет, що допускає пристрій, а потім, після встановлення необхідного шаблона, повертаються у положення, при якому зовнішні поверхні засобів регулювання контактують з поверхнями шаблонів. Таким чином спрощується та скорочується операція настроювання пристрою на задані монети, а завдяки відсутності тертя між зовнішніми поверхнями механізмів регулювання та поверхнями шаблона збільшується їх зносостійкість, що збільшує строк служби пристрою до ремонту. Наступне вдосконалення пристрою згідно з винаходом полягає у тому, що рухома пластина розташована на периферії відцентрового диска паралельно його робочій поверхні із зазором, а засіб регулювання положення рухомої пластини виконаний з можливістю регулювання вказаного зазору. Це підвищує ефективність роботи пристрою завдяки тому, що спочатку виділяються монети за товщиною, а потім здійснюється сепарування за діаметром. Дійсно, абсолютні значення товщин менші за абсолютні значення діаметрів монет, тому різниці товщин менші різниць за діаметром, а, значить, виділяти їх за товщинами трудніше, ніж за діаметром. Отже за товщиною краще виділяти (відповідно відсікаючи більші товщини) при більших швидкостях монет, що реалізується для монет, які знаходяться на відцентровому диску. Подальше вдосконалення пристрою згідно з винаходом полягає у тому, що принаймні один засіб регулювання складається з принаймні з двох рухомих елементів, послідовно контактуючих один з одним, причому перший рухомий елемент виконаний з можливістю регулювання вказаного зазору або положення рухомої пластини, а інші рухомі елементи є проміжними, і останній з них виконаний з можливістю рухатися до дотику своєю зовнішньою поверхнею з шаблоном. Це дозволяє змінювати напрямки передачі руху, сили впливу на рухомі елементи і, в результаті, зменшити габарити пристрою та/або зменшити зусилля на приводи. У конкретному варіанті здійснення пристрою 5 58225 6 згідно з винаходом приводи містять пружини, виром, засіб регулювання положення рухомої пласконані з можливістю повернення засобів регулютини, відсікач монет більшого діаметру у вигляді вання з перших крайніх положень до їх других попаралельних одна одній рухомої 3 і нерухомої 4 ложень, що спрощує вказаний процес повернення напрямних, засіб регулювання відстані між напрязасобів регулювання і забезпечує їх утримання у мними і механізм протягування (не показаний). вказаних других положеннях. Засіб регулювання положення рухомої пласУ іншому конкретному варіанті здійснення витини 2 містить вісі 5, вздовж яких рухається пласнаходу товщина і діаметр шаблона дорівнюють тина 2, стійки 6 (фіг.2), які прикріплені до рухомої максимально допустимим товщині і діаметру мопластини 2 і до яких прикріплений кутник 7 з закрінет, які підлягають сепаруванню, що апріорі запленим на ньому роликом 8 (фіг.1), проміжний рубезпечує повне сепарування монет заданого номіхомий елемент у вигляді пластини 9 (фіг.1), що налу. рухається по чотирьох напрямних 10 і має закріпУ альтернативному попередньому варіанті лений на ній ролик 11, виступ 12 з похилою поверздійснення винаходу товщина і діаметр шаблона хнею 13 і виступ 14 з зовнішньою опорною поверменші максимально допустимих значень товщини і хнею 15. Привід засобу регулювання положення діаметра монет, які підлягають сепаруванню, а рухомої пластини 2 містить коромисло 16 (фіг.2) з пристрій додатково містить перший та другий запохилою поверхнею 17, закріплене на гвинті 18 з соби регулювання допусків, розміщені відповідно можливістю обертання навколо нього, та пружини на засобі регулювання відстані між напрямними та 19, встановлені між упорами на осях 5 та рухомою засобі регулювання положення рухомої пластини. пластиною 2. Це також забезпечує повне сепарування після Засіб регулювання відстані між напрямними З і регулювання допусків. 4 включає прикріплений до рухомої напрямної 3 У подальшому конкретному варіанті здійсненкутник 20 (фіг.1) з регулювальним гвинтом 21, і ня пристрою згідно з винаходом як шаблон викопривід, який містить повзун 22 з жорстко пов'язаристовується одна з монет, що піддягають сепаруними з ним упором 23 (фіг.3), виступом 24 та кутванню. ником 25, який входить у зачеплення з регулюваЦе забезпечує можливість настроювання прильним гвинтом 21, і пружину (не показана), яка строю у випадку застосування нових невідомих прикріплена до кутника 20 з можливістю забезпемонет, завдяки тому, що для їх сепарування досчення його руху у напрямку до нерухомої напрямтатньо як шаблон застосувати будь-яку монету, ної 4 з одночасним рухом у тому ж напрямку повщо підлягають сепаруванню і ввести допуски за зуна 22. допомогою відповідних вказаних засобів регулюНерухомі поверхні 26, 27 (фіг.1) і 28 (фіг.2) вання допусків. Причому останню операцію можна створюють прямий просторовий кут, у який встаздійснити при необхідності після сепарування без новлюється шаблон 29 (фіг.1,3). додаткових допусків, в залежності від того, чи заНа засобі регулювання відстані між напрямнилишилися не сепарованими задані монети. ми 3 і 4 розташований засіб регулювання допусків У подальшому конкретному варіанті здійсненна діаметр, який включає регулювальний гвинт 21 ня пристрою згідно з винаходом з-будь-якими пота гайку 30 (фіг.3). На засобі регулювання полопередніми вдосконаленнями і у будь-яких попереження рухомої пластини 2 розташований засіб дніх варіантах здійснення один з приводів регулювання допусків на товщину, який включає виконаний з можливістю його примусового перестійки 6 та гайки 31 (фіг.2). міщення у перше крайнє положення другим приПристрій функціонує таким чином. водом. Це дозволяє виконати переміщення обох Оператор, переміщуючи у напрямку А повзун приводів у перші крайні положення одним рухом, 22 та жорстко пов'язаний з ним кутник 25, за дощо у подальшому ступені спрощує операцію напомогою регулювального гвинта 21 приводить до строювання. руху в тому ж напрямку кутник 20 та жорстко поУ наступних двох альтернативних конкретних в'язану з ним рухому напрямну 3. варіантах здійснення пристрою згідно з винаходом Одночасно повзун 22 при переміщенні за доз будь-якими попередніми вдосконаленнями і у помогою упора 23 натискає на похилу поверхню 17 будь-яких попередніх варіантах здійснення траєккоромисла 16, яке, обертаючись навколо гвинта торії руху приводів лінійні або нелінійні. Це дозво18, піднімає рухому пластину 2 над поверхнею ляє зменшити габарити пристрою завдяки наявнодиска 1 вздовж напрямних осей 5. Таким чином сті багатьох варіантів виконання приводів. привід засобу регулювання відстані між рухомою 3 Один з прикладів здійснення винаходу преді нерухомою 4 напрямними примусово переміщує ставлений на кресленнях, що додаються, причому: привід засобу регулювання положення рухомої на фіг.1 представлений вигляд зверху на припластини 2. стрій згідно з винаходом; Коромисло 16 дозволяє передати рух від повна фіг.2 - вигляд ззаду; зуна 22 на рухому пластину 2, причому зі зменшена фіг.3 - вигляд збоку справа відносно вигляним зусиллям. ду на фіг.1. У кінцевій фазі свого переміщення повзун 22 Пристрій для сепарування монет (фіг.1) вклюпохилою поверхнею виступу 24 натискає на ролик чає відцентровий диск 1 зі встановленим над ним 11, за рахунок якого здійснює переміщення промізавантажувальним бункером (не показаний), відсіжного елемента 9 у напрямку Б вздовж чотирьох кач монет більшої товщини у вигляді рухомої планапрямних 10. стини 2, розташованої на периферії відцентрового Величини переміщення рухомої пластини 2 та диска 1 паралельно його робочій поверхні із зазорухомої напрямної 3 такі, щоб величини вертика 7 58225 8 льного та горизонтального зазорів каналу прохого гвинта 21 переміщує кутник 25 і жорстко пов'ядження монети перевищили максимально припусзаний з ним повзун 22, поки виступ 24 повзуна 22 тимі значення, що встановлюються технічною доне прийде до дотику з ребром шаблона 29. В рекументацією. зультаті встановлюється зазор між нерухомою 4 і Далі оператор встановлює шаблон 29 у прярухомою 3 напрямними, який визначається діамемий просторовий кут, створений поверхнями 26, тром шаблона і положенням регулювального гвин27 та 28 (див. фіг.1, фіг.3) і відпускає повзун 22. та 21 відносно кутника 20. При цьому коромисло 16 повертається у вихідне У подальшому здійснюється пуск пристрою та положення, у якому воно більше не підтримує у сепарування монет з діаметром та товщиною не піднятому стані рухому пластину 2. Під впливом більше, ніж відстань між рухомою 3 та нерухомою власної ваги та двох пружин 19 (фіг.2), встановле4 напрямними та товщиною, не більше, ніж зазор них вздовж напрямних осей 5, рухома пластина 2 між відцентровим диском 1 та рухомою пластиною починає рухатися униз, натискаючи за допомогою 2. ролика 8, закріпленого на кутику 7, на похилу поДля настроювання пристрою на сепарування верхню 1З виступу 12 проміжного елемента 9, монет, які мають інші розміри, необхідно натиснупризводячи його до руху у напрямку, протилежноти на повзун 22, пересунути його у напрямку А, му напрямку Б, поки опорна поверхня 15 виступу витягнути шаблон 29 з прямого просторового кута, 14 не прийде у дотик з шаблоном 29. В результаті встановити у нього новий шаблон і відпустити повміж відцентровим диском 1 і нижньою поверхнею зун 22. рухомої пластини 2 встановлюється зазор, який Таким чином створений пристрій для сепарувизначається товщиною шаблона 23 і висотою вання монет, який спрощує та скорочує процедуру ролика 8 відносно рухомої пластини 2 (регулюєтьнастроювання пристрою та за рахунок усунення ся за допомогою двох пар гайок 31). спрацьовування контактуючих поверхонь збільшує Одночасно, при відпусканні повзуна 22, під строк служби пристрою. впливом пружини (не показана) здійснюється рух Описаний конкретний варіант здійснення прирухомої напрямної 3 у напрямку, протилежному строю винаходу наведений тільки як приклад і не напрямку А. Кутник 20, жорстко закріплений на обмежує обсягу прав, викладених у формулі винарухомій напрямній 3, за допомогою регулювальноході. 9 Комп’ютерна верстка М. Клюкін 58225 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
