Спосіб і пристрій для спарювання або скручування двох або більше ниток для використання в текстильній машині для в’язаних виробів, трикотажу і подібних

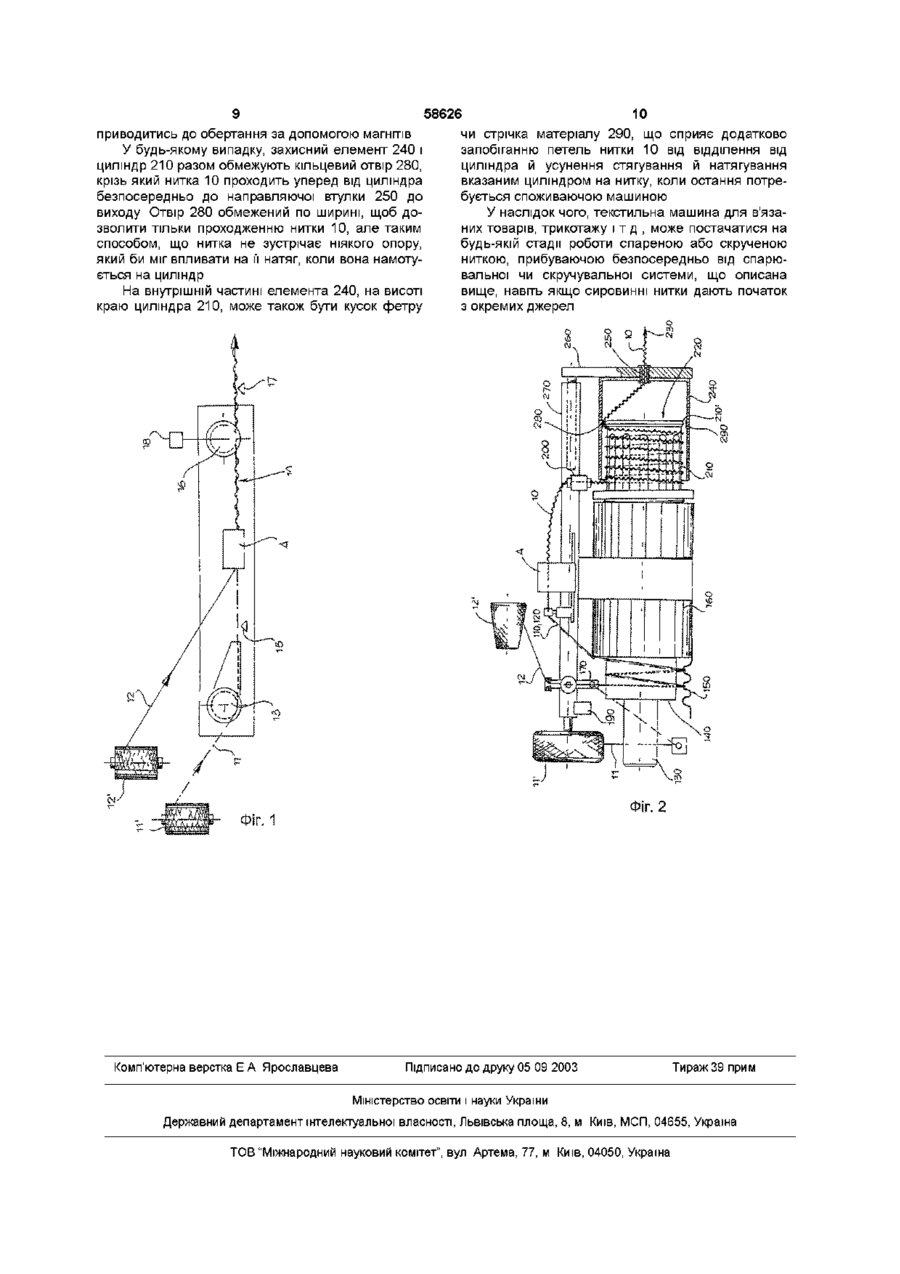

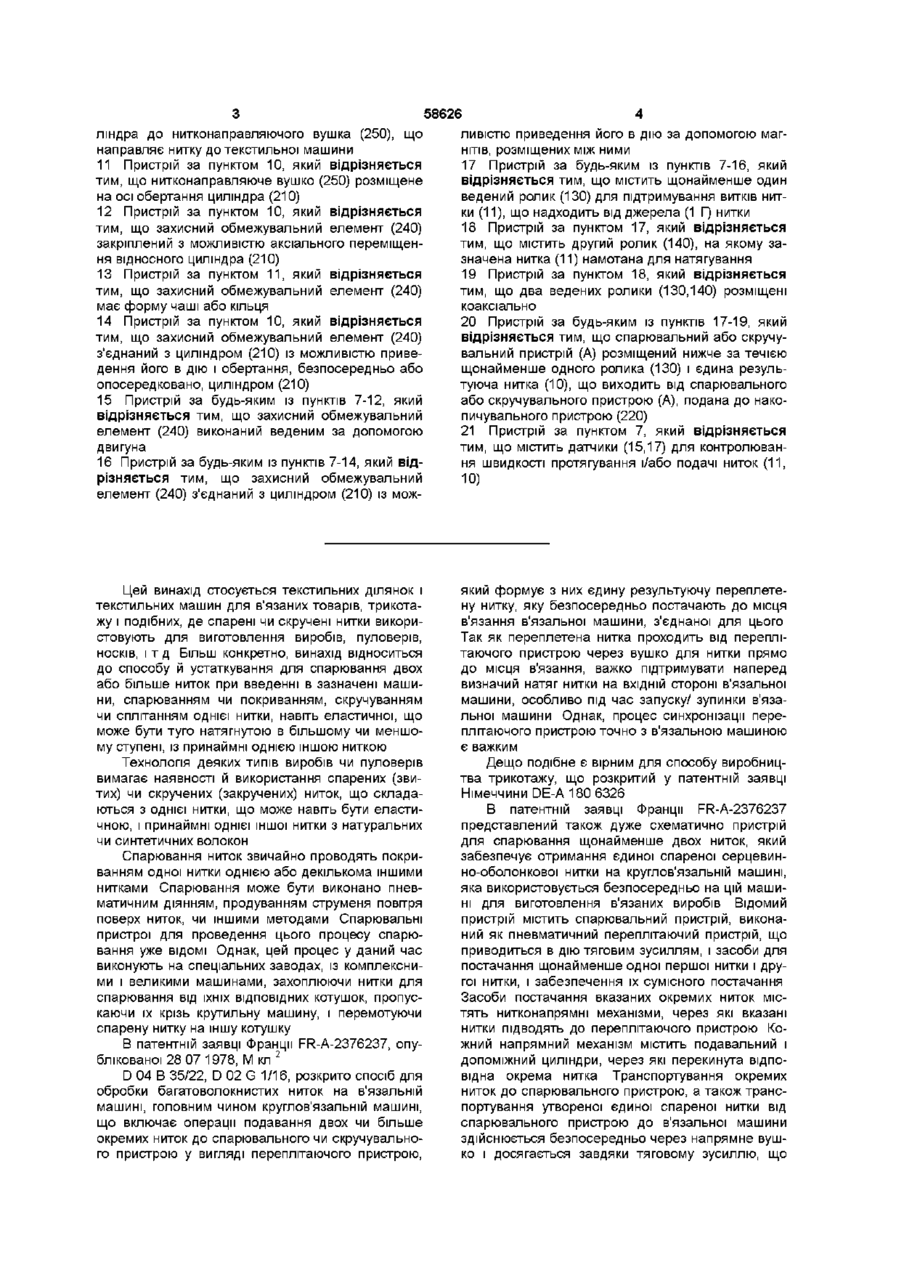

1 Спосіб спарювання двох або більше ниток для використання у текстильній машині для в'язаних виробів, трикотажу і подібних, в якому дві або більше окремих ниток, що підлягають спарюванню або скручуванню, транспортують до спарювального або скручувального пристрою (А), з'єднаного з робочим місцем текстильної машини, спарюють або скручують окремі нитки пневматичним або механічним діянням в спарювальному або скручувальному пристрої (А) для утворення єдиної результуючої спареної нитки, і утворену єдину результуючу спарену нитку (10) подають до текстильної машини, який відрізняється тим, що окремі нитки транспортують до спарювального або скручувального пристрою (А) за допомогою протягування їх через ниткоподавальні пристрої (13, 16), а єдину спарену нитку подають до текстильної машини через накопичувальний пристрій (220) 2 Спосіб за пунктом 1, який відрізняється тим, що принаймні одну з окремих ниток протягують через натяжний пристрій 3 Спосіб за пунктом 1 або 2, який відрізняється тим, що однією з окремих ниток є еластична нитка 4 Спосіб за пунктом 2 або 3, який відрізняється тим, що щонайменше один із ниткоподавальних або натяжних пристроїв приводять у рух його власним двигуном 5 Спосіб за будь-яким пунктом 1- 4, який відрізняється тим, що єдину результуючу спаре ну нитку подають періодично до текстильної машини 6 Спосіб за пунктом 2 або 3, який відрізняється тим, що щонайменше один із подавальних або натяжних пристроїв приводять у рух від текстильної машини 7 Пристрій для спарювання або скручування двох або більше ниток для обробки на круговій або ЛІНІЙНІЙ текстильній машині для в'язаних виробів, трикотажу або подібних, який містить пристрій для подання щонайменше однієї першої нитки (11) і другої нитки (12), і забезпечення їх сумісного подавання, і спарювальний або скручувальний пристрій (А) для вказаної першої й другої ниток для формування з них єдиної результуючої спареної нитки, який розміщений нижче за течією вказаних засобів подавання, який відрізняється тим, що додатково містить накопичувальний пристрій (220) для зберігання й накопичення деякої КІЛЬКОСТІ вказаної єдиної результуючої спареної нитки, поданої до нього спарювальним або скручувальним пристроєм (А), а також для подання накопиченої ним єдиної результуючої спареної нитки (10) до текстильної машини, при цьому накопичувальний пристрій (220) розміщений нижче за течією вказаного спарювального або скручувального пристрою (А) 8 Пристрій за пунктом 7, який відрізняється тим, що накопичувальний пристрій (220) виконаний регульованим щоб накопичувати КІЛЬКІСТЬ НИТКИ, яка змінюється між наперед заданим мінімальним і максимальним значеннями, при цьому накопичувальний пристрій виконаний з можливістю періодичного приведення його у дію, щоб починати рух, коли КІЛЬКІСТЬ накопиченої нитки дорівнює заданому мінімальному значенню, і зупинятися, коли ця КІЛЬКІСТЬ дорівнює заданому максимальному значенню 9 Пристрій за пунктом 8, який відрізняється тим, що накопичувальний пристрій виконаний веденим і з регульованим подаванням нитки у ВІДПОВІДНОСТІ З потребою в нитці текстильної машини 10 Пристрій за пунктом 7, який відрізняється тим, що накопичувальний пристрій містить установлений з можливістю обертання циліндр (210), який закритий захисним обмежуючим елементом (240), що обмежує з циліндром кільцевий отвір (280), який забезпечує проходження нитки від ци О (О (О 00 ю ліндра до нитко направляючого вушка (250), що направляє нитку до текстильної машини 11 Пристрій за пунктом 10, який відрізняється тим, що нитконаправляюче вушко (250) розміщене на осі обертання циліндра (210) 12 Пристрій за пунктом 10, який відрізняється тим, що захисний обмежувальний елемент (240) закріплений з можливістю аксіального переміщення відносного циліндра (210) 13 Пристрій за пунктом 11, який відрізняється тим, що захисний обмежувальний елемент (240) має форму чаші або кільця 14 Пристрій за пунктом 10, який відрізняється тим, що захисний обмежувальний елемент (240) з'єднаний з циліндром (210) із можливістю приведення його в дію і обертання, безпосередньо або опосередковано, циліндром (210) 15 Пристрій за будь-яким із пунктів 7-12, який відрізняється тим, що захисний обмежувальний елемент (240) виконаний веденим за допомогою двигуна 16 Пристрій за будь-яким із пунктів 7-14, який відрізняється тим, що захисний обмежувальний елемент (240) з'єднаний з циліндром (210) із мож Цей винахід стосується текстильних ділянок і текстильних машин для в'язаних товарів, трикотажу і подібних, де спарені чи скручені нитки використовують длявиготовлення виробів, пуловерів, носків, і т д Більш конкретно, винахід відноситься до способу й устаткування для спарювання двох або більше ниток при введенні в зазначені машини, спарюванням чи покриванням, скручуванням чи сплітанням однієї нитки, навіть еластичної, що може бути туго натягнутою в більшому чи меншому ступені, із принаймні однією іншою ниткою Технологія деяких типів виробів чи пуловерів вимагає наявності й використання спарених (звитих) чи скручених (закручених) ниток, що складаються з однієї нитки, що може навіть бути еластичною, і принаймні однієї іншої нитки з натуральних чи синтетичних волокон Спарювання ниток звичайно проводять покриванням одної нитки однією або декількома іншими нитками Спарювання може бути виконано пневматичним діянням, продуванням струменя повітря поверх ниток, чи іншими методами Спарювальні пристрої для проведення цього процесу спарювання уже ВІДОМІ Однак, цей процес у даний час виконують на спеціальних заводах, із комплексними і великими машинами, захоплюючи нитки для спарювання від їхніх ВІДПОВІДНИХ котушок, пропускаючи їх крізь крутильну машину, і перемотуючи спарену нитку на іншу котушку В патентній заявці Франції FR-A-2376237, опублікованої 28 07 1978, М кп 2 D 04 В 35/22, D 02 G 1/16, розкрито спосіб для обробки багатоволокнистих ниток на в'язальній машині, головним чином круглов'язальній машині, що включає операції подавання двох чи більше окремих ниток до спарювального чи скручувального пристрою у вигляді переплітаючого пристрою, 58626 ливістю приведення його в дію за допомогою магнітів, розміщених між ними 17 Пристрій за будь-яким із пунктів 7-16, який відрізняється тим, що містить щонайменше один ведений ролик (130) для підтримування витків нитки (11), що надходить від джерела (1 Г) нитки 18 Пристрій за пунктом 17, який відрізняється тим, що містить другий ролик (140), на якому зазначена нитка (11) намотана для натягування 19 Пристрій за пунктом 18, який відрізняється тим, що два ведених ролики (130,140) розміщені коаксіально 20 Пристрій за будь-яким із пунктів 17-19, який відрізняється тим, що спарювальний або скручувальний пристрій (А) розміщений нижче за течією щонайменше одного ролика (130) і єдина результуюча нитка (10), що виходить від спарювального або скручувального пристрою (А), подана до накопичувального пристрою (220) 21 Пристрій за пунктом 7, який відрізняється тим, що містить датчики (15,17) для контролювання швидкості протягування і/або подачі ниток (11, 10) який формує з них єдину результуючу переплетену нитку, яку безпосередньо постачають до місця в'язання в'язальної машини, з'єднаної для цього Так як переплетена нитка проходить від переплітаючого пристрою через вушко для нитки прямо до місця в'язання, важко підтримувати наперед визначий натяг нитки на ВХІДНІЙ стороні в'язальної машини, особливо під час запуску/ зупинки в'язальної машини Однак, процес синхронізації переплітаючого пристрою точно з в'язальною машиною є важким Дещо подібне є вірним для способу виробництва трикотажу, що розкритий у патентній заявці Німеччини DE-A 180 6326 В патентній заявці Франції FR-A-2376237 представлений також дуже схематично пристрій для спарювання щонайменше двох ниток, який забезпечує отримання єдиної спареної серцевинно-оболонкової нитки на круглов'язальній машині, яка використовується безпосередньо на цій машині для виготовлення в'язаних виробів Відомий пристрій містить спарювальний пристрій, виконаний як пневматичний переплітаючий пристрій, що приводиться в дію тяговим зусиллям, і засоби для постачання щонайменше одної першої нитки і другої нитки, і забезпечення їх сумісного постачання Засоби постачання вказаних окремих ниток містять нитконапрямні механізми, через які вказані нитки підводять до переплітаючого пристрою Кожний напрямний механізм містить подавальний і допоміжний циліндри, через які перекинута відповідна окрема нитка Транспортування окремих ниток до спарювального пристрою, а також транспортування утвореної єдиної спареної нитки від спарювального пристрою до в'язальної машини здійснюється безпосередньо через напрямне вушко і досягається завдяки тяговому зусиллю, що 58626 створюють робочі органи круглов'язальної машини чів ниток незалежними від інших виробників, безпри споживанні спареної нитки під час процесу посередня наявність спарених ниток без необхідв'язання ності вибирання котушок, негайне використання спарених ниток на текстильних машинах із вільним У зв'язку з тим, що у відомому пристрої для вибором кольору, товщини й природи первинних спарювання спарена нитка проходить від перепліниток, ВІДПОВІДНО до конкретних потреб виробів чи таючого пристрою безпосередньо через напрямне в питанні в'язаної роботи, можливість прямого ковушко для нитки до місця в'язання, на ВХІДНІЙ стонтролю в машині за малюнком спарених ниток роні в'язальної машини можуть мати місце значні і/або повернення до в'язаної роботи після обробки, коливання натягу спареної нитки, особливо під час ітд запуску/зупинки в'язальної машини Це посилюється також за рахунок того, що транспортування Друга задача винаходу реалізована за допоокремих ниток через напрямні механізми до перемогою пристрою для спарювання або скручування плітаючого пристрою досягається за рахунок тягодвох або більше ниток для обробки на круговій вого зусилля, що створюють робочі органи в'язаабо ЛІНІЙНІЙ текстильній машині для в'язаних вильної машини під час споживання спареної нитки робів, трикотажу або подібних, який містить приТак як, одинарні нитки подаються до спарювальстрій для постачання щонайменше однієї першої ного пристрою через інерційні нитконапрямні еленитки і другої нитки, і забезпечення їх сумісного менти (подавальний і допоміжний циліндри), то під постачання, і спарювальний або скручувальний час запуску/зупинки в'язальної машини ці інерційні пристрій для вказаної першої й другої ниток для елементи також можуть значною мірою впливати формування з них єдиної результуючої спареної як на натяг окремих ниток, що надходять до спанитки, який розміщений нижче за течією вказаних рювального пристрою, так і на натяг спареної нитзасобів постачання, який згідно з винаходом додаки на ВХІДНІЙ стороні в'язальної машини Значні тково містить накопичувальний пристрій для зберіколивання натягу ниток негативно позначаються гання й накопичення деякої КІЛЬКОСТІ вказаної єдина якість виготовлених в'язаних виробів ної результуючої спареної нитки, постаченої до нього спарювальним або скручувальним пристроПерша задача цього винаходу полягає в тому, єм, а також для постачання накопиченої ним єдищоб використати новаторський і своєрідний шлях ної результуючої спареної нитки до текстильної для розв'язання проблеми спарювання чи скручумашини, при цьому накопичувальний пристрій вання двох чи більше ниток, які збираються обророзміщений нижче за течією вказаного спарювабляти на текстильних машинах, використаних для льного або скручувального пристрою в'язаних товарів чи трикотажу, за допомогою ефективного способу спарювання і, насамперед, із значними організаційними, практичними й економічними перевагами Інша задача цього винаходу полягає в тому, щоб зробити й постачати пристрій, який, коли застосовується на будь-якій текстильній машині, робить її практичною й ефективною для експлуатації такого способу спарювання, як описано вище, двох чи більше ниток, наявних у розпорядженні для негайного використання на текстильних машинах Першу задачу досягають за допомогою способу спарювання двох або більше ниток для використання у текстильній машині для в'язаних виробів, трикотажу і подібних, в якому дві або більше окремих ниток, що підлягають спарюванню або скручуванню, транспортують до спарювального або скручувального пристрою, з'єднаного з робочим місцем текстильної машини, спарюють або скручують окремі нитки пневматичним або механічним діянням в спарювальному або скручувальному пристрої для утворення єдиної результуючої спареної нитки, і утворену єдину результуючу спарену або скручену нитку (10) постачають до текстильної машини, при цьому згідно з винаходом під час виконання цього способу окремі нитки транспортують до спарювального або скручувального пристрою за допомогою протягування їх через ниткоподавальні пристрої, а єдину спарену нитку постачають до текстильної машини через накопичувальний пристрій Спосіб дає змогу одержати численні переваги, включаючи видалення машин для підготовки заздалегідь спарених ниток, видалення складських постачань спарених ниток, шанс зробити спожива Цей пристрій легко підхожий до будь-якої текстильної машини і призначений для взаємодії функціонально з ними усіма Зокрема, накопичування спареної нитки на накопичувальному пристрої таке, що формування спареної нитки є незалежним від потреби в нитці, зробленою машиною Таким чином, спарювальний пристрій може бути легко скоординований, щоб відповідати вимогам будь-якої текстильної машини, не вдаючись до структурних чи функціональних змін останнього Крім того, завдяки своєму власному накопичувану, спарювальний пристрій не робить ніякого впливу на натяг спареної нитки, направленої до текстильної машини Таким чином, нитка може бути постачена до машини чи вільно розтягнутою чи з наперед визначеним натягом, ВІДПОВІДНО ДО необхідних умов, будучи керованою власним засобом машини Швидкість виготовлення спареної нитки може регулюватися і цілком незалежно від швидкості споживання нитки текстильною машиною ВІДПОВІДНО, ШВИДКІСТЬ виготовлення спареної чи скрученої нитки може бути рівною такій швидкості подачі нитки до машини у випадку, коли не має ніякого накопичення нитки на накопичувачі й КІЛЬКІСТЬ накопиченої нитки залишається постійною Ліпше, однак, коли швидкість виготовлення спареної чи скрученої нитки буде більше від тієї швидкості нитки, що потребує машина У цьому випадку, нитка накопичується на накопичувачі, між керованими мінімальним і максимальним значеннями, і знаходиться у розпорядженні машини для живлення Отже, спарювальний пристрій буде працювати періодично, без чіткого прив'язування до функцю нальної та робочої швидкості машини, а це означає більш низьке споживання енергії і менший знос устаткування Наявність нитки на накопичувальному пристрої означає регулярне подавання нитки до текстильної машини, незалежно від того чи працює остання безупинно чи ні Іншою перевагою, ні в якому разі найменшою, є те, що такий пристрій може використовуватися не тільки для спарювання декількох ниток, але також і як живильник єдиної еластичної нитки, яка є голою і натяг якої можна регулювати краще, чим при використанні традиційного пристрою, який у даний час застосовується в текстильних машинах Цей винахід також включає будь-який вид текстильної машини для в'язаних товарів і трикотажу, що живиться спареними нитками, зробленими способом і пристроєм ВІДПОВІДНО до винаходу Далі спосіб і пристрій винаходу описані більш детально і з посиланнями на прикладені креслення, на яких Фіг 1 показує принцип способу і пристрою для спарювання двох ниток, і Фіг 2 показує кращий практичний шлях для створення спарювального пристрою На цих кресленнях, позицією 11 позначена перша окрема нитка, призначена для спарювання чи скручування з принаймні одною другою окремою ниткою 12 Одна з цих первісних сировинних ниток 11,12 може бути еластичною, наприклад, перша нитка 11, у той час як інша може бути натуральною чи із синтетичного волокна Нитки 11,12 дають початок з їх ВІДПОВІДНИХ джерел 11', 12' і проводяться до спарювального пристрою А, який може бути струйнопневматичного типу чи іншого відомого типу Коли необхідно, еластична нитка 11 може бути туго натягнута за допомогою натяжного пристрою 13 Натяг вказаної нитки 11, особливо якщо вона еластична, може бути виміряний і керуватися в межах деяких границь за допомогою датчика 15 натягу і будь-яким іншим механічним чи електронним засобом для керування натягу і/або швидкості подачі нитки Сировинні нитки 11,12 залишають пристрій А спареними чи скрученими у якості єдиної нитки 10, що проводиться до живильного пристрою 16, який направляє її безпосередньо для використання - у цьому випадку - текстильною машиною для в'язаних товарів чи трикотажу Натяг спареної нитки 10, призначеної для безпосереднього використання, може також бути виміряний і керуватися за допомогою використання ВІДПОВІДНОГО датчика 17 натягу, чи іншого засобу Один чи обидва, натяжний пристрій 13 і живильний пристрій 16, можуть обертатися, ведені двигуном 18, працюючи на різних швидкостях ВІДПОВІДНО до сигналів, посланих одним чи обома датчиками натягу 15,17, і який запускається й зупиняється згідно сигналу від машини-споживача, яка може або не може потребувати більше спареної нитки Альтернативно, один або декілька нитконатягувальних засобів можуть бути приведені у дію керуючим валом, виведеним від вала машини й 58626 8 синхронізованим із ним Фіг 2 показує переважний варіант виконання пристрою ВІДПОВІДНО до винаходу, де перша нитка 11 прибуває від и джерела 11 ' і, якщо вона еластична і потребує натягу, проходить навколо першого ролика 130 і тоді, намотавшись, формує кілька петель, навколо другого ролика 140, проходячи на здійснюючий хвильовий рух чи рифлений стрижень 150 Ці два ролики 130, 140 можуть бути коаксіальними й веденими двигуном 160 Другий ролик 140 має більший діаметр ніж перший ролик 130 для натягання нитки 11, як потрібно Альтернативно, ці два ролики можуть мати той же самий діаметр, але працювати на різних швидкостях, щоб одержати ті ж самі результати, до спарювання з іншою ниткою Ясно, якщо першу нитку не треба натягувати, достатньо одного ролика Другу нитку 12, що прибуває від и власного джерела 12', проводять до і спарюють із першою ниткою 11, яку вже натягнули як необхідно, на рівні направляючої перегородки 170 Тоді, дві нитки 11, 12 напрямляють до спарювального пристрою А, де вони переплітаються таким способом, що формують єдину нитку, позначену позицією 10 Пристрій також включає датчик 190 визначення присутності першої нитки 11 і інший датчик 200 визначення присутності щонайменше однієї другої нитки 12, при цьому вказані датчики призначені для зупинки пристрою і, через це, споживаючої машини, коли одна чи інша з ниток закінчується або переривається У будь-якому випадку, спарену чи переплетену нитку 10 потім намотують у якесь, врегульоване число петель на обертальному циліндрі 210 накопичувача 220, перед постачанням до текстильної машини, що використовують для в'язаних товарів, трикотажу чи подібних, ВІДПОВІДНО ДО стрілки 230 Циліндр 210 накопичувача 220 може бути приведений у дію тим же самим двигуном 170, який служить приводним двигуном для роликів 130, 140, і може мати край 210' на його вільному КІНЦІ Накопичувач використовують для накопичення деякої КІЛЬКОСТІ нитки 10, між установленими заздалегідь мінімумом і максимумом, і, у такий спосіб, тримають нитку придатною для автоматичного отримання текстильною машиною на протязі її експлуатації і ВІДПОВІДНО ДЛЯ сумісної роботи Циліндр 210 накопичувача 220 може бути закритий усередині захисного елемента, типу кришки чи кільця 240, що обертається разом із циліндром і має направляюче вушко (втулку 250) щоб дозволити нитці рухатись уперед до текстильної машини Указане направляюче вушко 250 розташоване на осі обертання захисного елемента 240 Останній утримується на кронштейні 260, який спрямований і рухливо встановлений відносно нерухомого корпуса 270, так, що він може ковзати відносно циліндра, даючи доступ до циліндра безпосередньо Захисний елемент 240 може бути закріплений будь-яким способом, навіть магнетично, так, що він обертається прямо з циліндром 210, як показано на кресленні Альтернативно, він може приводитись у дію незалежно його власним двигуном, чи 58626 приводитись до обертання за допомогою магнітів У будь-якому випадку, захисний елемент 240 і циліндр 210 разом обмежують кільцевий отвір 280, крізь який нитка 10 проходить уперед від циліндра безпосередньо до направляючої втулки 250 до виходу Отвір 280 обмежений по ширині, щоб дозволити тільки проходженню нитки 10, але таким способом, що нитка не зустрічає ніякого опору, який би міг впливати на її натяг, коли вона намотується на циліндр На внутрішній частині елемента 240, на висоті краю циліндра 210, може також бути кусок фетру 10 чи стрічка матеріалу 290, що сприяє додатково запобіганню петель нитки 10 від відділення від циліндра й усунення стягування й натягування вказаним циліндром на нитку, коли остання потребується споживаючою машиною У наслідок чого, текстильна машина для в'язаних товарів, трикотажу і т д , може постачатися на будь-якій стадії роботи спареною або скрученою ниткою, прибуваючою безпосередньо від спарювальної чи скручувальної системи, що описана вище, навіть якщо сировинні нитки дають початок з окремих джерел Фіг. 2 Комп'ютерна верстка Е А Ярославцева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
