Портативний тренажер попутної підготовки лижника

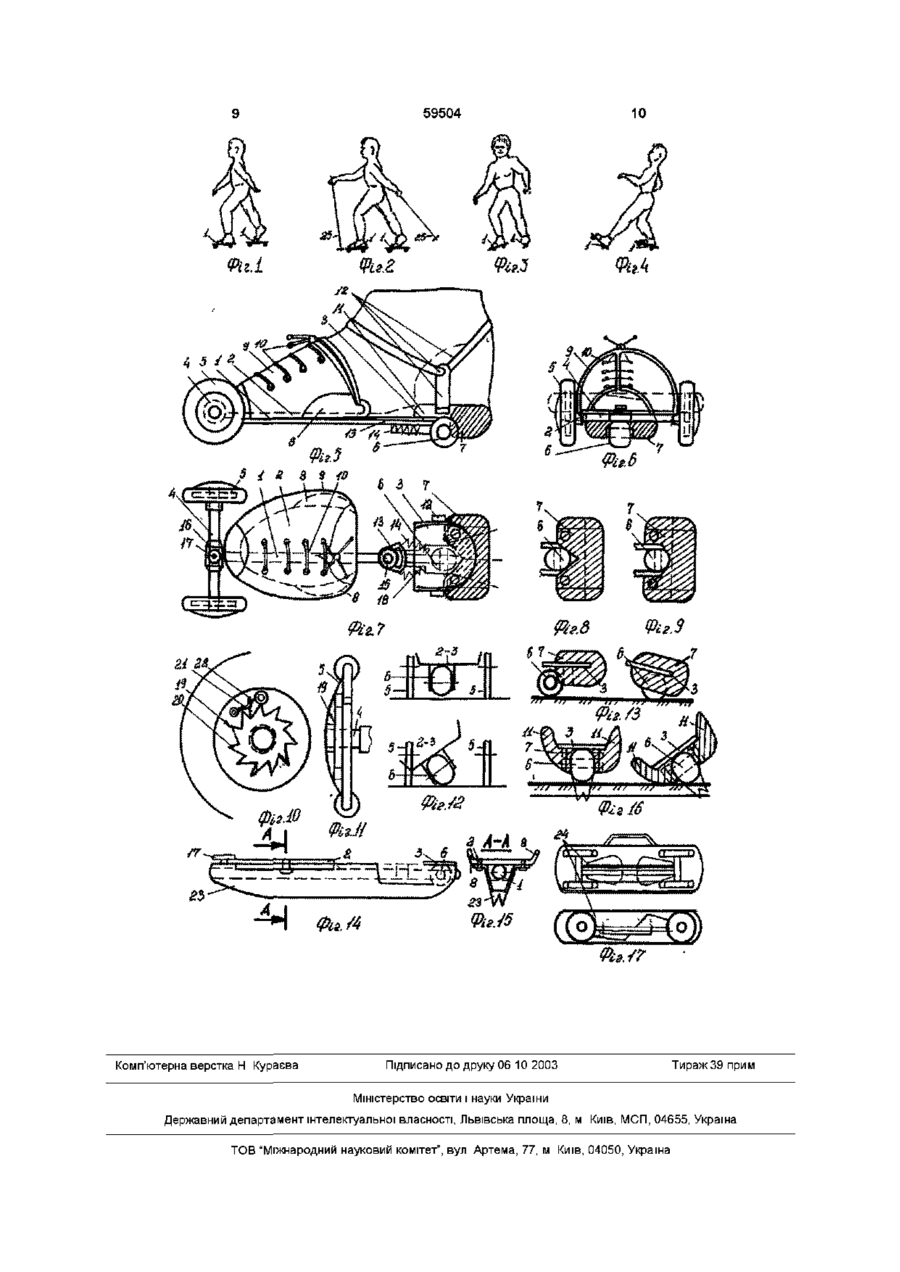

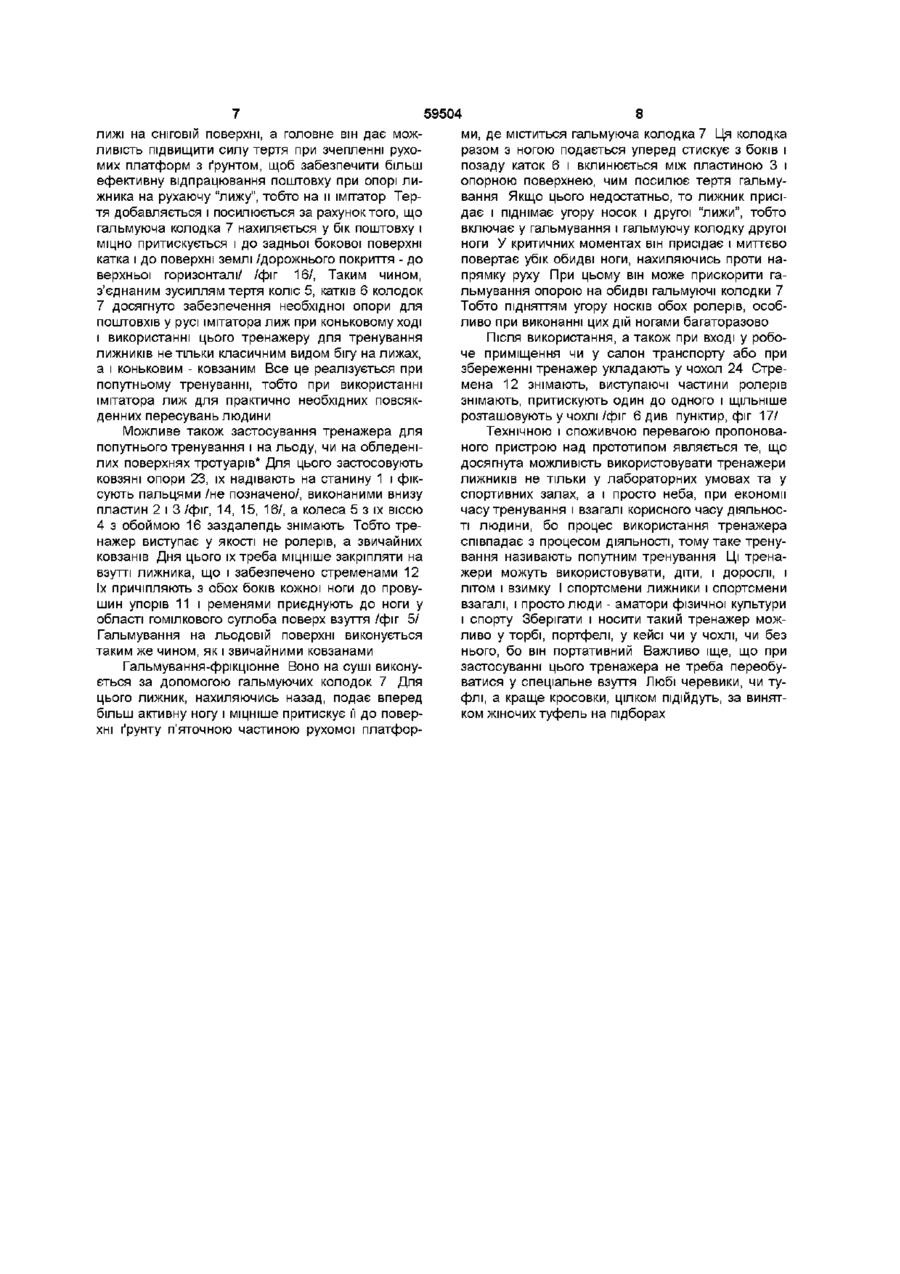

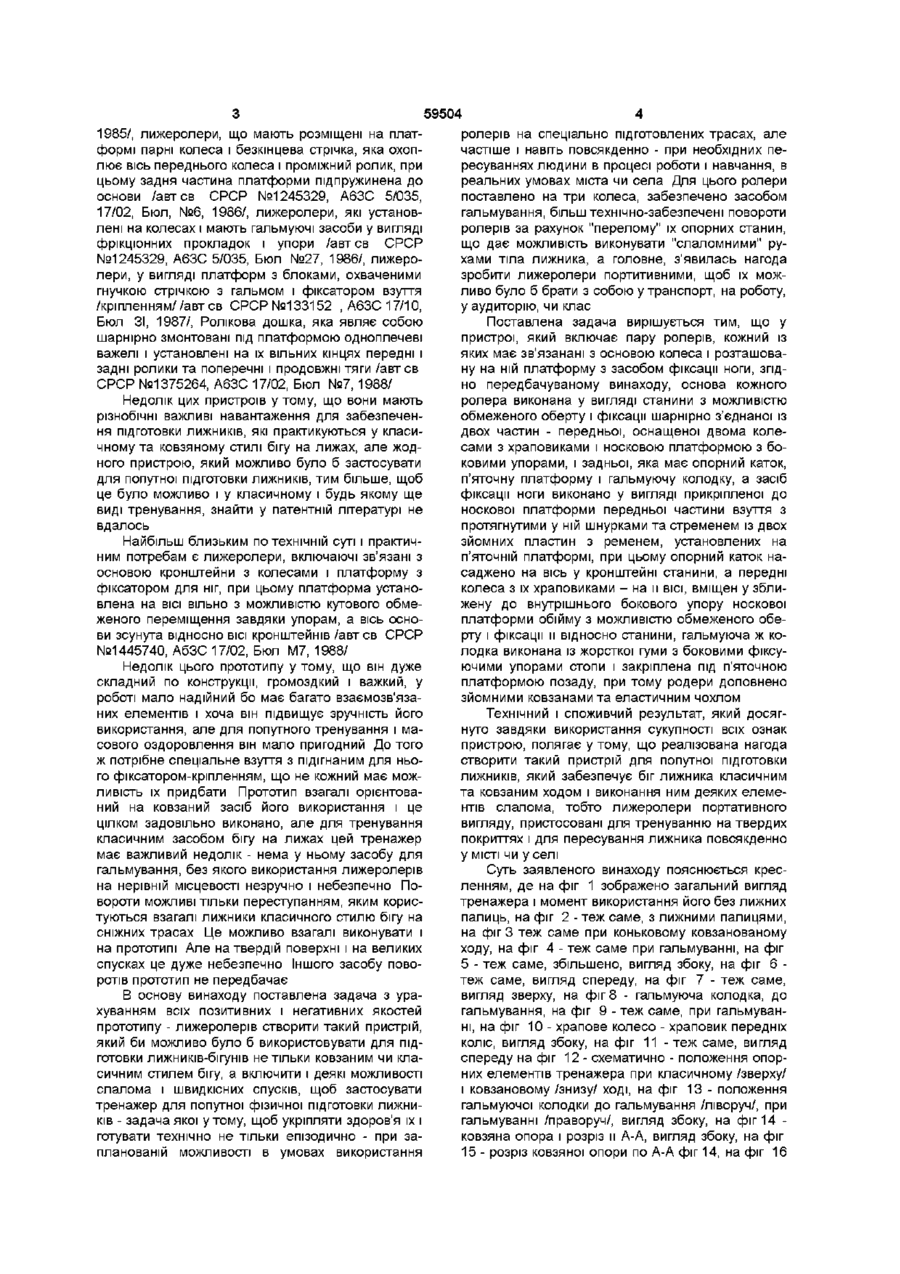

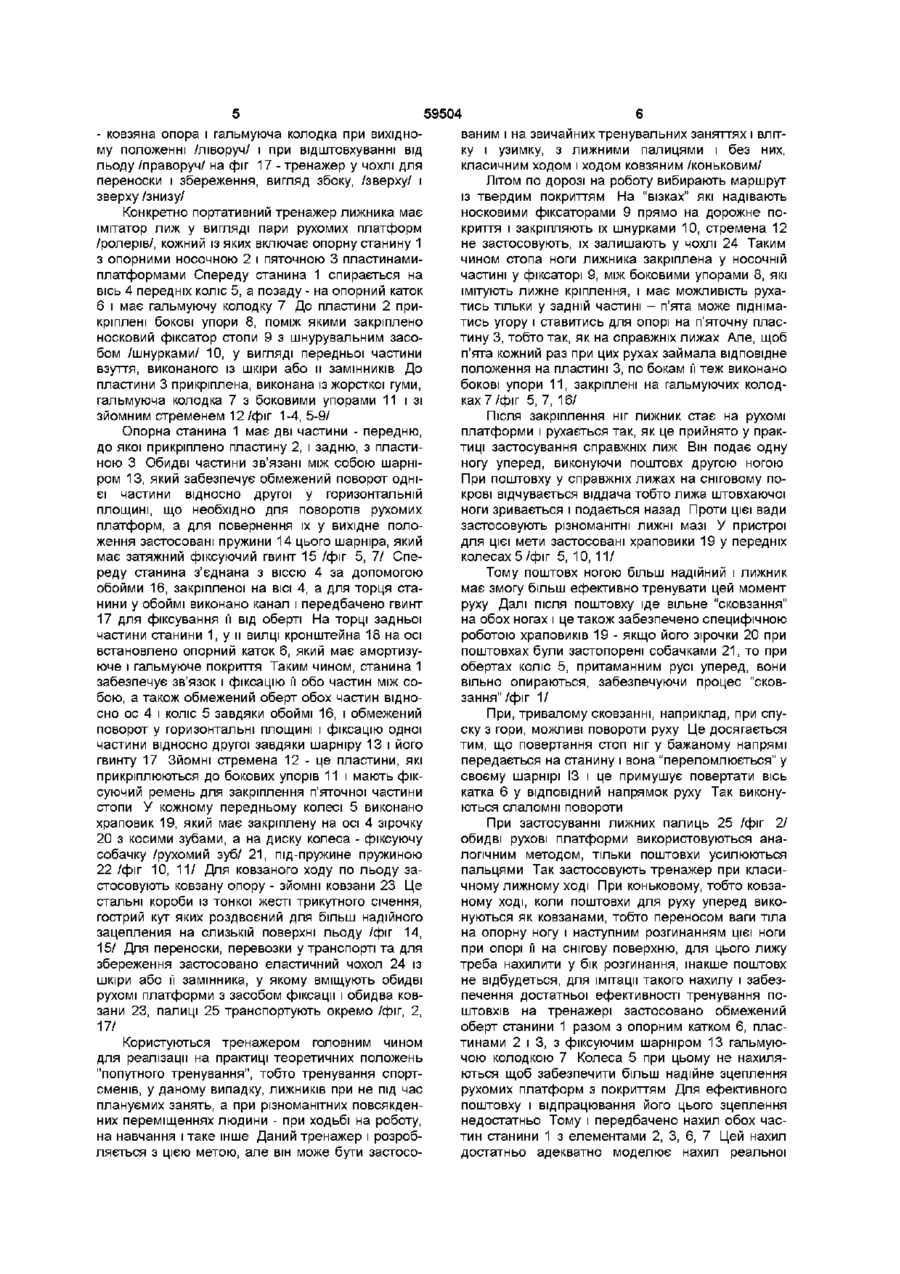

Портативний тренажер для попутної підготовки лижника, який включає пару ролерів, кожний із яких містить зв'язану з основою колеса і розташовану на ній платформу з засобом фіксації ноги, який відрізняється тим, що основа кожного ролера виконана у вигляді станини з можливістю обмеженого оберту і фіксації, шарнірно виконаної із двох частин, передньої, оснащеної двома колесами з храповиками і носковою платформою з бо ковими упорами, і задньої, яка містить опорний каток, п'яткову платформу і гальмуючу колодку, а засіб фіксації ноги виконано у вигляді прикріпленої до носкової платформи передньої частини взуття з протягнутими у ній шнурками та стременем із двох знімних пластин з ременем, встановлених на п'ятковій платформі, при цьому опорний каток насаджено на вісь кронштейна станини, а передні колеса з храповиками - на и вісь, вміщену у зближену з внутрішнім боковим упором носкової платформи обойму з можливістю обмеженого оберту і фіксації и відносно станини, гальмуюча ж колодка виконана із жорсткої гуми з боковими фіксуючими упорами стопи і закріплена під п'ятковою платформою позаду, при цьому ролери містять ЗНІМНІ ковзани Винахід належить до спорту і медицини, зокрема до пристроїв, які використовуються для оздоровлення, загального фізичного розвитку та оволодіння майстерністю на основі застосування засобів лижної підготовки Відомо безліч тренажерів, які можливо використовувати в указаннону напрямі фізичного вдосконалення людини при застосуванні нею вправ лижної підготовки і лижного спорту Це, наприклад пристрій для навчання ходьбі на лижах /п Німеччини №420813, А63В 69/18 ИСМ №10, 1993/, тренажер для лижників /п США №5064190, ИСМ №6, 199, та №5147257, ИСМ № 4, 1994/, Імітатор ходьби на лижах /п США №5145481, А63В 22/00, 69/18, ИСМ6 8,10, №4, 1994/, японський тренажер для лижників /заявка №4-30872, ИСМ, 6 10, №1, 1994, Пристрій для тренування лижників і ковзанярів /автсв СРСР №1523153, А63В 69/00, 69/18, Бюл №43, 1989/1 ІНШІ по оздоровленню людини і підготовки фахівців у галузі лижного спорту Але недолік їх у тому, що нема серед них таких тренажерів, які можливо було б використати для попутної фізичної підготовки лижників, тобто щоб вони давали можливість застосовувати їх для лижної підготовки в умовах повсякденного життя при ходьбі на роботу і з роботи, а також при шкільному або вузівському навчанні, чи у інших випадках ДІЯЛЬНОСТІ занятої людини, що характерно для міських мешканців та і багатьох селян ВІДОМІ лижеролери, якими можливо було б скористуватись для попутньої лижної підготовки Це, наприклад, лижеролери, які мають платформи на колесах з фрикцюнним гальмуванням /автсв СРСР №1152597, А63С 5/035, 17/14, Бюл №16, 1985/, лижеролери, які включають пару платформ, установлених на вісях з парними колесами з гумовими шинами і які мають регулюючі засоби /автсв СРСР №1181673, А63С 3/035, Бюл, №36, Ці пристрої вирішують багато корисних задач О ю о> ю 59504 1985/, лижеролери, що мають розміщені на платформі парні колеса і безкінцева стрічка, яка охоплює вісь переднього колеса і проміжний ролик, при цьому задня частина платформи підпружинена до основи /автсв СРСР №1245329, А63С 5/035, 17/02, Бюл, №6, 1986/, лижеролери, які установлені на колесах і мають гальмуючі засоби у вигляді фрікцюнних прокладок і упори /авт св СРСР №1245329, А63С 5/035, Бюл №27, 1986/, лижеролери, у вигляді платформ з блоками, охваченими гнучкою стрічкою з гальмом і фіксатором взуття /кріпленням//автсв СРСР №133152 , А63С 17/10, Бюл ЗІ, 1987/, Ролікова дошка, яка являє собою шарнірно змонтовані під платформою одноплечеві важелі і установлені на їх вільних кінцях передні і задні ролики та поперечні і продовжні тяги /авт св СРСР №1375264, А63С 17/02, Бюл №7, 1988/ Недолік цих пристроїв у тому, що вони мають різнобічні важливі навантаження для забезпечення підготовки лижників, які практикуються у класичному та ковзяному стилі бігу на лижах, але жодного пристрою, який можливо було б застосувати для попутної підготовки лижників, тим більше, щоб це було можливо і у класичному і будь якому ще виді тренування, знайти у патентній літературі не вдалось Найбільш близьким по технічній суті і практичним потребам є лижеролери, включаючі зв'язані з основою кронштейни з колесами і платформу з фіксатором для ніг, при цьому платформа установлена на ВІСІ вільно з можливістю кутового обмеженого переміщення завдяки упорам, а вісь основи зсунута відносно ВІСІ кронштейнів /авт св СРСР №1445740, АбЗС 17/02, Бюл М7, 1988/ Недолік цього прототипу у тому, що він дуже складний по конструкції, громоздкий і важкий, у роботі мало надійний бо має багато взаємозв'язаних елементів і хоча він підвищує зручність його використання, але для попутного тренування і масового оздоровлення він мало пригодний До того ж потрібне спеціальне взуття з підігнаним для нього фіксатором-кріпленням, що не кожний має можливість їх придбати Прототип взагалі орієнтований на ковзаний засіб його використання і це цілком задовільно виконано, але для тренування класичним засобом бігу на лижах цей тренажер має важливий недолік - нема у ньому засобу для гальмування, без якого використання лижеролерів на нерівній місцевості незручно і небезпечно Повороти можливі тільки переступанням, яким користуються взагалі лижники класичного стилю бігу на сніжних трасах Це можливо взагалі виконувати і на прототипі Але на твердій поверхні і на великих спусках це дуже небезпечно Іншого засобу поворотів прототип не передбачає В основу винаходу поставлена задача з урахуванням всіх позитивних і негативних якостей прототипу - лижеролерів створити такий пристрій, який би можливо було б використовувати для підготовки лижників-бігунів не тільки ковзаним чи класичним стилем бігу, а включити і деякі можливості слалома і швидкісних спусків, щоб застосувати тренажер для попутної фізичної підготовки лижників - задача якої утому, щоб укріпляти здоров'я їх і готувати технічно не тільки епізодично - при запланованій можливості в умовах використання ролерів на спеціально підготовлених трасах, але частіше і навіть повсякденно - при необхідних пересуваннях людини в процесі роботи і навчання, в реальних умовах міста чи села Для цього ролери поставлено на три колеса, забезпечено засобом гальмування, більш технічно-забезпечені повороти ролерів за рахунок "перелому" їх опорних станин, що дає можливість виконувати "слаломними" рухами тіла лижника, а головне, з'явилась нагода зробити лижеролери портитивними, щоб їх можливо було б брати з собою у транспорт, на роботу, у аудиторію, чи клас Поставлена задача вирішується тим, що у пристрої, який включає пару ролерів, кожний із яких має зв'язанані з основою колеса і розташовану на ній платформу з засобом фіксації ноги, згідно передбачуваному винаходу, основа кожного ролера виконана у вигляді станини з можливістю обмеженого оберту і фіксації шарнірно з'єднаної із двох частин - передньої, оснащеної двома колесами з храповиками і носковою платформою з боковими упорами, і задньої, яка має опорний каток, п'яточну платформу і гальмуючу колодку, а засіб фіксації ноги виконано у вигляді прикріпленої до носкової платформи передньої частини взуття з протягнутими у ній шнурками та стременем із двох зйомних пластин з ременем, установлених на п'яточній платформі, при цьому опорний каток насаджено на вісь у кронштейні станини, а передні колеса з їх храповиками - на и ВІСІ, вміщен у зближену до внутрішнього бокового упору носкової платформи обійму з можливістю обмеженого оберту і фіксації и відносно станини, гальмуюча ж колодка виконана із жорсткої гуми з боковими фіксуючими упорами стопи і закріплена під п'яточною платформою позаду, при тому родери доповнено зйомними ковзанами та еластичним чохлом Технічний і споживчий результат, який досягнуто завдяки використання сукупності всіх ознак пристрою, полягає у тому, що реалізована нагода створити такий пристрій для попутної підготовки лижників, який забезпечує біг лижника класичним та ковзаним ходом і виконання ним деяких елементів слалома, тобто лижеролери портативного вигляду, пристосовані для тренуванню на твердих покриттях і для пересування лижника повсякденно у МІСТІ чи у селі Суть заявленого винаходу пояснюється кресленням, де на фіг 1 зображено загальний вигляд тренажера і момент використання його без лижних палиць, на фіг 2 - теж саме, з лижними палицями, на фіг 3 теж саме при коньковому ковзанованому ходу, на фіг 4 - теж саме при гальмуванні, на фіг 5 - теж саме, збільшено, вигляд збоку, на фіг 6 теж саме, вигляд спереду, на фіг 7 - теж саме, вигляд зверху, на фіг 8 - гальмуюча колодка, до гальмування, на фіг 9 - теж саме, при гальмуванні, на фіг 10 - храпове колесо - храповик передніх коліс, вигляд збоку, на фіг 11 - теж саме, вигляд спереду на фіг 12 - схематично - положення опорних елементів тренажера при класичному /зверху/ і ковзановому /знизу/ ході, на фіг 13 - положення гальмуючої колодки до гальмування /ліворуч/, при гальмуванні /праворуч/, вигляд збоку, на фіг 14 ковзяна опора і розріз и А-А, вигляд збоку, на фіг 15 - розріз ковзяної опори по А-А фіг 14, на фіг 16 59504 - ковзяна опора і гальмуюча колодка при вихідному положенні /ліворуч/ і при відштовхуванні від льоду /праворуч/ на фіг 17 - тренажер у чохлі для переноски і збереження, вигляд збоку, /зверху/ і зверху/знизу/ Конкретно портативний тренажер лижника має імітатор лиж у вигляді пари рухомих платформ /ролерів/, кожний із яких включає опорну станину 1 з опорними носочною 2 і пяточною 3 пластинамиплатформами Спереду станина 1 спирається на вісь 4 передніх коліс 5, а позаду - на опорний каток 6 і має гальмуючу колодку 7 До пластини 2 прикріплені бокові упори 8, поміж якими закріплено носковий фіксатор стопи 9 з шнурувальним засобом /шнурками/ 10, у вигляді передньої частини взуття, виконаного із шкіри або и замінників До пластини 3 прикріплена, виконана із жорсткої гуми, гальмуюча колодка 7 з боковими упорами 11 і зі зйомним стременем 12/фіг 1-4,5-9/ Опорна станина 1 має дві частини - передню, до якої прикріплено пластину 2, і задню, з пластиною 3 Обидві частини зв'язані між собою шарніром 13, який забезпечує обмежений поворот однієї частини відносно другої у горизонтальній площині, що необхідно для поворотів рухомих платформ, а для повернення їх у вихідне положення застосовані пружини 14 цього шарніра, який має затяжний фіксуючий гвинт 15 /фіг 5, II Спереду станина з'єднана з віссю 4 за допомогою обойми 16, закріпленої на ВІСІ 4, а для торця станини у обоймі виконано канал і передбачено гвинт 17 для фіксування її від оберті На торці задньої частини станини 1, у и вилці кронштейна 18 на осі встановлено опорний каток 6, який має амортизуюче і гальмуюче покриття Таким чином, станина 1 забезпечує зв'язок і фіксацію її обо частин між собою, а також обмежений оберт обох частин відносно ос 4 і коліс 5 завдяки обоймі 16, і обмежений поворот у горизонтальні площині і фіксацію одної частини відносно другої завдяки шарніру 13 і його гвинту 17 Зйомні стремена 12 - це пластини, які прикріплюються до бокових упорів 11 і мають фіксуючий ремень для закріплення п'яточної частини стопи У кожному передньому колесі 5 виконано храповик 19, який має закріплену на осі 4 зірочку 20 з косими зубами, а на диску колеса - фіксуючу собачку /рухомий зуб/ 21, під-пружине пружиною 22 /фіг 10, 11/ Для ковзаного ходу по льоду застосовують ковзану опору - зйомні ковзани 23 Це стальні короби із тонкої жесті трикутного січення, гострий кут яких роздвоєний для більш надійного зацепления на слизькій поверхні льоду /фіг 14, 15/ Для переноски, перевозки у транспорті та для збереження застосовано еластичний чохол 24 із шкіри або її замінника, у якому вміщують обидві рухомі платформи з засобом фіксації і обидва ковзани 23, палиці 25 транспортують окремо /фіг, 2, 17/ Користуються тренажером головним чином для реалізації на практиці теоретичних положень "попутного тренування", тобто тренування спортсменів, у даному випадку, лижників при не під час плануємих занять, а при різноманітних повсякденних переміщеннях людини - при ходьбі на роботу, на навчання і таке інше Даний тренажер і розробляється з цією метою, але він може бути застосо ваним і на звичайних тренувальних заняттях і влітку і узимку, з лижними палицями і без них, класичним ходом і ходом ковзяним /коньковим/ Літом ПО дорозі на роботу вибирають маршрут із твердим покриттям На "візках" які надівають носковими фіксаторами 9 прямо на дорожнє покриття і закріпляють їх шнурками 10, стремена 12 не застосовують, їх залишають у чохлі 24 Таким чином стопа ноги лижника закріплена у носочній частині у фіксаторі 9, між боковими упорами 8, які імітують лижне кріплення, і має можливість рухатись тільки у задній частині - п'ята може підніматись угору і ставитись для опорі на п'яточну пластину 3, тобто так, як на справжніх лижах Але, щоб п'ята кожний раз при цих рухах займала відповідне положення на пластині 3, по бокам її теж виконано бокові упори 11, закріплені на гальмуючих колодках 7/фіг 5, 7, 16/ Після закріплення ніг лижник стає на рухомі платформи і рухається так, як це прийнято у практиці застосування справжніх лиж Він подає одну ногу уперед, виконуючи поштовх другою ногою При поштовху у справжніх лижах на сніговому покрові відчувається віддача тобто лижа штовхаючої ноги зривається і подається назад Проти цієї вади застосовують різноманітні лижні мазі У пристрої для цієї мети застосовані храповики 19 у передніх колесах5/фіг 5,10,11/ Тому поштовх ногою більш надійний і лижник має змогу більш ефективно тренувати цей момент руху Далі після поштовху іде вільне "сковзання" на обох ногах і це також забезпечено специфічною роботою храповиків 19 - якщо його зірочки 20 при поштовхах були застопорені собачками 21, то при обертах коліс 5, притаманним русі уперед, вони вільно опираються, забезпечуючи процес"сковзання" /фіг 1/ При, тривалому сковзанні, наприклад, при спуску з гори, можливі повороти руху Це досягається тим, що повертання стоп ніг у бажаному напрямі передається на станину і вона "переломлюється" у своєму шарнірі ІЗ і це примушує повертати вісь катка 6 у ВІДПОВІДНИЙ напрямок руху Так виконуються слаломні повороти При застосуванні лижних палиць 25 /фіг 2/ обидві рухові платформи використовуються аналогічним методом, тільки поштовхи усилюються пальцями Так застосовують тренажер при класичному лижному ході При коньковому, тобто ковзаному ході, коли поштовхи для руху уперед виконуються як ковзанами, тобто переносом ваги тіла на опорну ногу і наступним розгинанням цієї ноги при опорі її на снігову поверхню, для цього лижу треба нахилити у бік розгинання, інакше поштовх не відбудеться, для імітації такого нахилу і забезпечення достатньої ефективності тренування поштовхів на тренажері застосовано обмежений оберт станини 1 разом з опорним катком 6, пластинами 2 і 3, з фіксуючим шарніром 13 гальмуючою колодкою 7 Колеса 5 при цьому не нахиляються щоб забезпечити більш надійне зцеплення рухомих платформ з покриттям Для ефективного поштовху і відпрацювання його цього зцеплення недостатньо Тому і передбачено нахил обох частин станини 1 з елементами 2, 3, 6, 7 Цей нахил достатньо адекватно моделює нахил реальної 59504 лижі на СНІГОВІЙ поверхні, а головне він дає можливість підвищити силу тертя при зчепленні рухомих платформ з ґрунтом, щоб забезпечити більш ефективну відпрацювання поштовху при опорі лижника на рухаючу "лижу", тобто на и імітатор Тертя добавляється і посилюється за рахунок того, що гальмуюча колодка 7 нахиляється у бік поштовху і міцно притискується і до задньої бокової поверхні катка і до поверхні землі /дорожнього покриття - до верхньої горизонталі/ /фіг 16/, Таким чином, з'єднаним зусиллям тертя коліс 5, катків 6 колодок 7 досягнуто забезпечення необхідної опори для поштовхів у русі імітатора лиж при коньковому ході і використанні цього тренажеру для тренування лижників не тільки класичним видом бігу на лижах, а і коньковим - ковзаним Все це реалізується при попутньому тренуванні, тобто при використанні імітатора лиж для практично необхідних повсякденних пересувань людини Можливе також застосування тренажера для попутнього тренування і на льоду, чи на обледенілих поверхнях тротуарів* Для цього застосовують ковзяні опори 23, їх надівають на станину 1 і фіксують пальцями /не позначено/, виконаними внизу пластин 2 і 3 /фіг, 14, 15, 16/, а колеса 5 з їх віссю 4 з обоймою 16 заздалегідь знімають Тобто тренажер виступає у якості не ролерів, а звичайних ковзанів Дня цього їх треба міцніше закріпляти на взутті лижника, що і забезпечено стременами 12 їх причіпляють з обох боків кожної ноги до провушин упорів 11 і ременями приєднують до ноги у області гомілкового суглоба поверх взуття /фіг 5/ Гальмування на льодовій поверхні виконується таким же чином, як і звичайними ковзанами Гальмування-фрікцюнне Воно на суші виконується за допомогою гальмуючих колодок 7 Для цього лижник, нахиляючись назад, подає вперед більш активну ногу і міцніше притискує її до поверхні ґрунту п'яточною частиною рухомої платфор 8 ми, де міститься гальмуюча колодка 7 Ця колодка разом з ногою подається уперед стискує з боків і позаду каток 6 і вклинюється між пластиною 3 і опорною поверхнею, чим посилює тертя гальмування Якщо цього недостатньо, то лижник присідає і піднімає угору носок і другої "лижи", тобто включає у гальмування і гальмуючу колодку другої ноги У критичних моментах він присідає і миттєво повертає убік обидві ноги, нахиляючись проти напрямку руху При цьому він може прискорити гальмування опорою на обидві гальмуючі колодки 7 Тобто підняттям угору носків обох ролерів, особливо при виконанні цих дій ногами багаторазово Після використання, а також при вході у робоче приміщення чи у салон транспорту або при збереженні тренажер укладають у чохол 24 Стремена 12 знімають, виступаючі частини ролерів знімають, притискують один до одного і щільніше розташовують у чохлі/фіг 6 див пунктир, фіг 17/ Технічною і споживчою перевагою пропонованого пристрою над прототипом являється те, що досягнута можливість використовувати тренажери лижників не тільки у лабораторних умовах та у спортивних залах, а і просто неба, при економії часу тренування і взагалі корисного часу ДІЯЛЬНОСТІ людини, бо процес використання тренажера співпадає з процесом ДІЯЛЬНОСТІ, тому таке тренування називають попутним тренування Ці тренажери можуть використовувати, діти,і дорослі, і літом і взимку І спортсмени лижники і спортсмени взагалі, і просто люди - аматори фізичної культури і спорту Зберігати і носити такий тренажер можливо у торбі, портфелі, у кейсі чи у чохлі, чи без нього, бо він портативний Важливо іще, що при застосуванні цього тренажера не треба переобуватися у спеціальне взуття Любі черевики, чи туфлі, а краще кросовки, цілком підійдуть, за винятком жіночих туфель на підборах 59504 Комп'ютерна верстка Н Кураєва 10 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
