Магнітостимулюючий інерційний тренажер “орбіта”

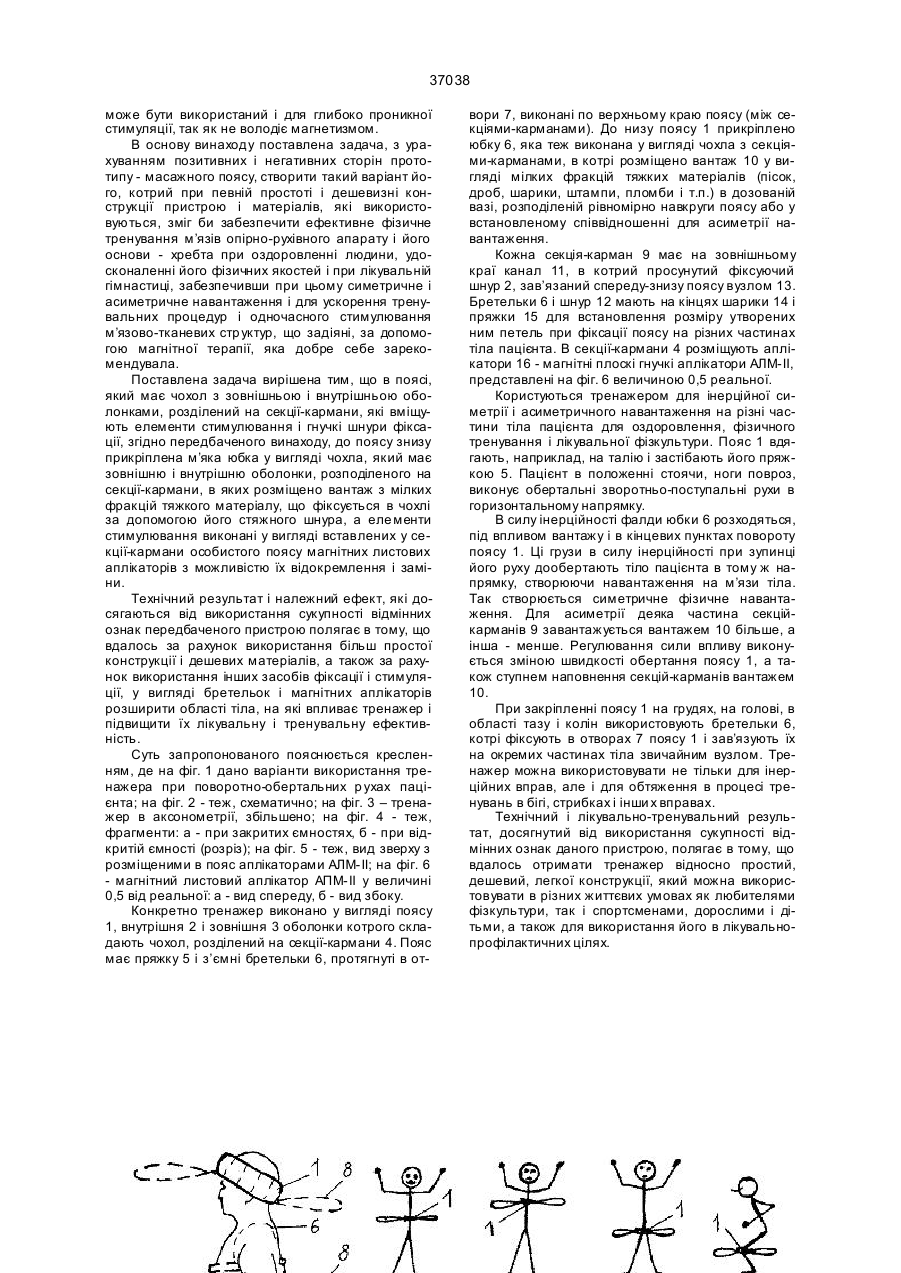

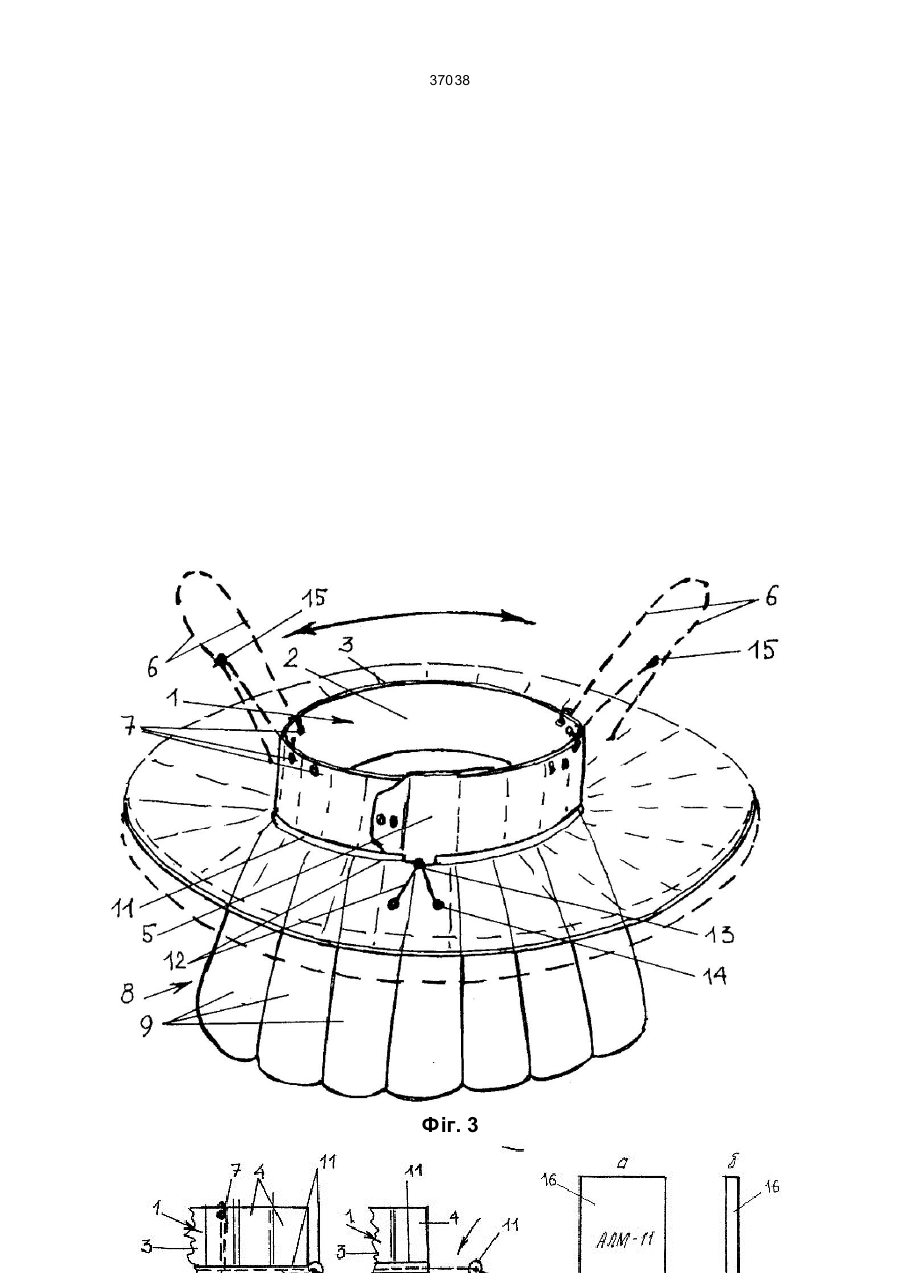

Магнітостимулюючий інерційний тренажер, який має пояс у вигляді чохла з внутрішньою і зов 37038 може бути використаний і для глибоко проникної стимуляції, так як не володіє магнетизмом. В основу винаходу поставлена задача, з урахуванням позитивних і негативних сторін прототипу - масажного поясу, створити такий варіант його, котрий при певній простоті і дешевизні конструкції пристрою і матеріалів, які використовуються, зміг би забезпечити ефективне фізичне тренування м’язів опірно-рухівного апарату і його основи - хребта при оздоровленні людини, удосконаленні його фізичних якостей і при лікувальній гімнастиці, забезпечивши при цьому симетричне і асиметричне навантаження і для ускорення тренувальних процедур і одночасного стимулювання м’язово-тканевих стр уктур, що задіяні, за допомогою магнітної терапії, яка добре себе зарекомендувала. Поставлена задача вирішена тим, що в поясі, який має чохол з зовнішньою і внутрішньою оболонками, розділений на секції-кармани, які вміщують елементи стимулювання і гнучкі шнури фіксації, згідно передбаченого винаходу, до поясу знизу прикріплена м’яка юбка у вигляді чохла, який має зовнішню і внутрішню оболонки, розподіленого на секції-кармани, в яких розміщено вантаж з мілких фракцій тяжкого матеріалу, що фіксується в чохлі за допомогою його стяжного шнура, а еле менти стимулювання виконані у вигляді вставлених у секції-кармани особистого поясу магнітних листових аплікаторів з можливістю їх відокремлення і заміни. Технічний результат і належний ефект, які досягаються від використання сукупності відмінних ознак передбаченого пристрою полягає в тому, що вдалось за рахунок використання більш простої конструкції і дешевих матеріалів, а також за рахунок використання інших засобів фіксації і стимуляції, у вигляді бретельок і магнітних аплікаторів розширити області тіла, на які впливає тренажер і підвищити їх лікувальну і тренувальну ефективність. Суть запропонованого пояснюється кресленням, де на фіг. 1 дано варіанти використання тренажера при поворотно-обертальних р ухах пацієнта; на фіг. 2 - теж, схематично; на фіг. 3 – тренажер в аксонометрії, збільшено; на фіг. 4 - теж, фрагменти: а - при закритих ємностях, б - при відкритій ємності (розріз); на фіг. 5 - теж, вид зверху з розміщеними в пояс аплікаторами AЛМ-II; на фіг. 6 - магнітний листовий аплікатор АПМ-ІІ у величині 0,5 від реальної: а - вид спереду, б - вид збоку. Конкретно тренажер виконано у вигляді поясу 1, внутрішня 2 і зовнішня 3 оболонки котрого складають чохол, розділений на секції-кармани 4. Пояс має пряжку 5 і з’ємні бретельки 6, протягнуті в от вори 7, виконані по верхньому краю поясу (між секціями-карманами). До низу поясу 1 прикріплено юбку 6, яка теж виконана у вигляді чохла з секціями-карманами, в котрі розміщено вантаж 10 у вигляді мілких фракцій тяжких матеріалів (пісок, дроб, шарики, штампи, пломби і т.п.) в дозованій вазі, розподіленій рівномірно навкруги поясу або у встановленому співвідношенні для асиметрії навантаження. Кожна секція-карман 9 має на зовнішньому краї канал 11, в котрий просунутий фіксуючий шнур 2, зав’язаний спереду-знизу поясу вузлом 13. Бретельки 6 і шнур 12 мають на кінцях шарики 14 і пряжки 15 для встановлення розміру утворених ним петель при фіксації поясу на різних частинах тіла пацієнта. В секції-кармани 4 розміщують аплікатори 16 - магнітні плоскі гнучкі аплікатори АЛМ-ІІ, представлені на фіг. 6 величиною 0,5 реальної. Користуються тренажером для інерційної симетрії і асиметричного навантаження на різні частини тіла пацієнта для оздоровлення, фізичного тренування і лікувальної фізкультури. Пояс 1 вдягають, наприклад, на талію і застібають його пряжкою 5. Пацієнт в положенні стоячи, ноги повроз, виконує обертальні зворотньо-поступальні рухи в горизонтальному напрямку. В силу інерційності фалди юбки 6 розходяться, під впливом вантажу і в кінцевих пунктах повороту поясу 1. Ці грузи в силу інерційності при зупинці його руху дообертають тіло пацієнта в тому ж напрямку, створюючи навантаження на м’язи тіла. Так створюється симетричне фізичне навантаження. Для асиметрії деяка частина секційкарманів 9 завантажується вантажем 10 більше, а інша - менше. Регулювання сили впливу виконується зміною швидкості обертання поясу 1, а також ступнем наповнення секцій-карманів вантажем 10. При закріпленні поясу 1 на грудях, на голові, в області тазу і колін використовують бретельки 6, котрі фіксують в отворах 7 поясу 1 і зав’язують їх на окремих частинах тіла звичайним вузлом. Тренажер можна використовувати не тільки для інерційних вправ, але і для обтяження в процесі тренувань в бігі, стрибках і інши х вправах. Технічний і лікувально-тренувальний результат, досягнутий від використання сукупності відмінних ознак даного пристрою, полягає в тому, що вдалось отримати тренажер відносно простий, дешевий, легкої конструкції, який можна використовувати в різних життєвих умовах як любителями фізкультури, так і спортсменами, дорослими і дітьми, а також для використання його в лікувальнопрофілактичних цілях. 2 37038 Фіг. 3 3 37038 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
