Роздавальний пристрій для упаковок, здатний до видозмінення

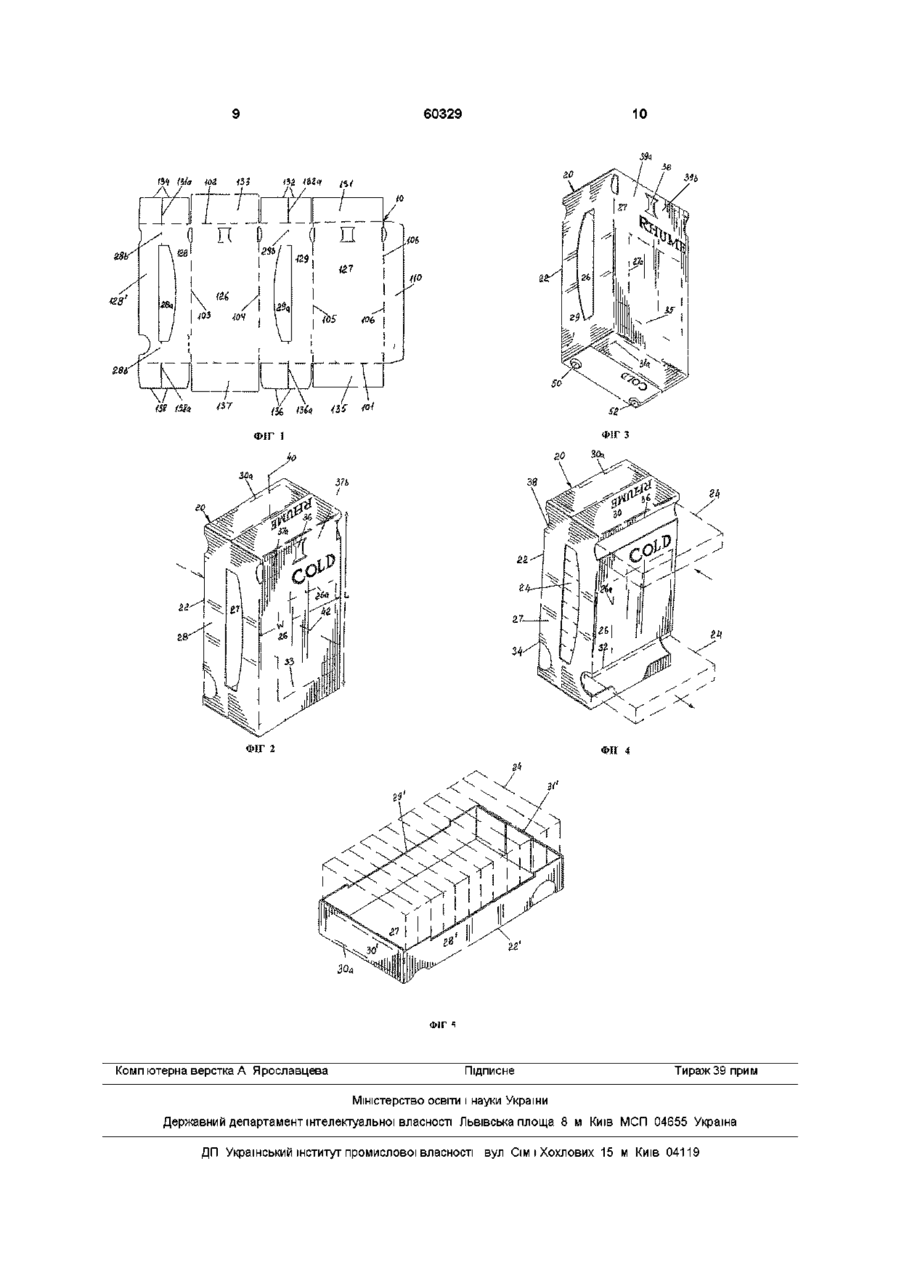

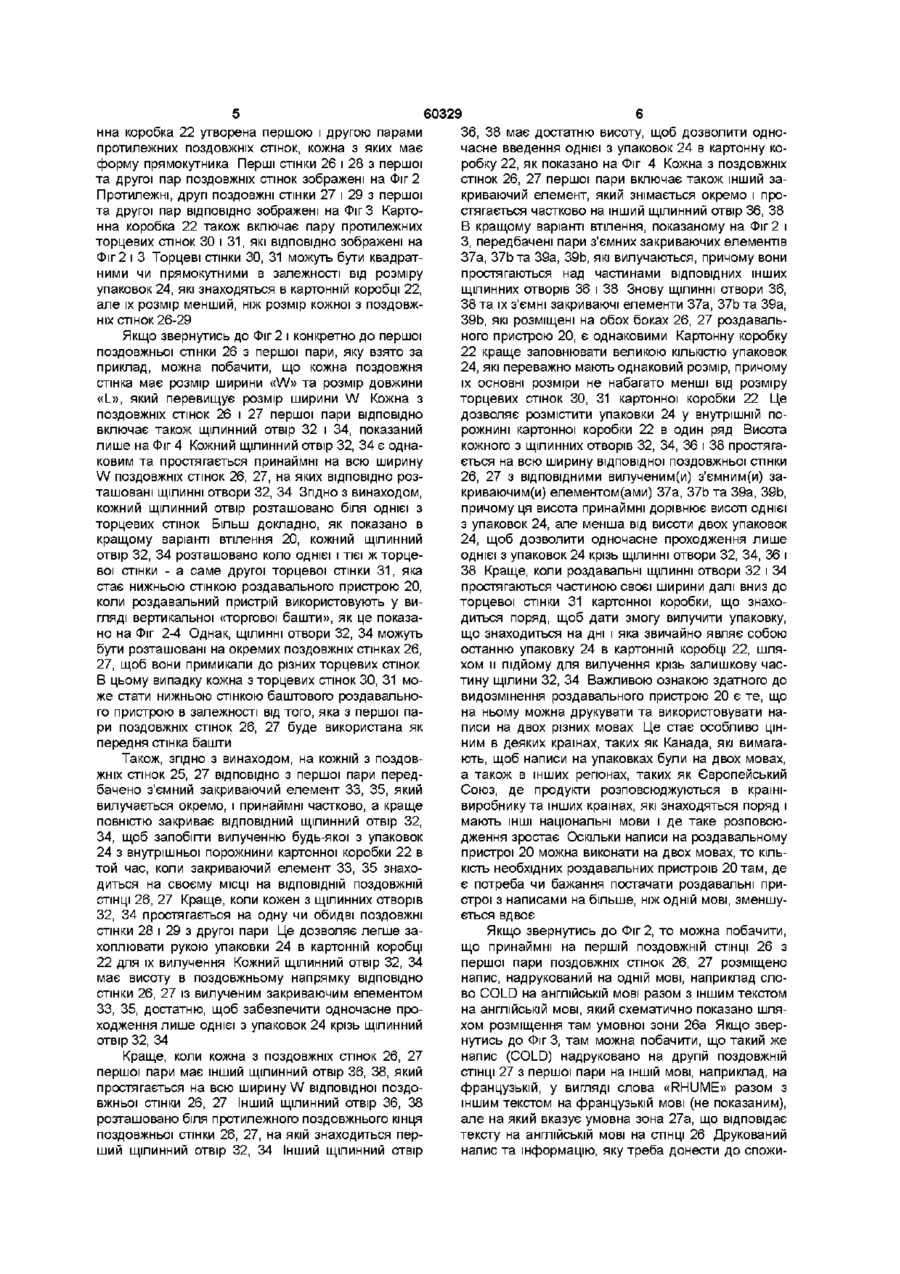

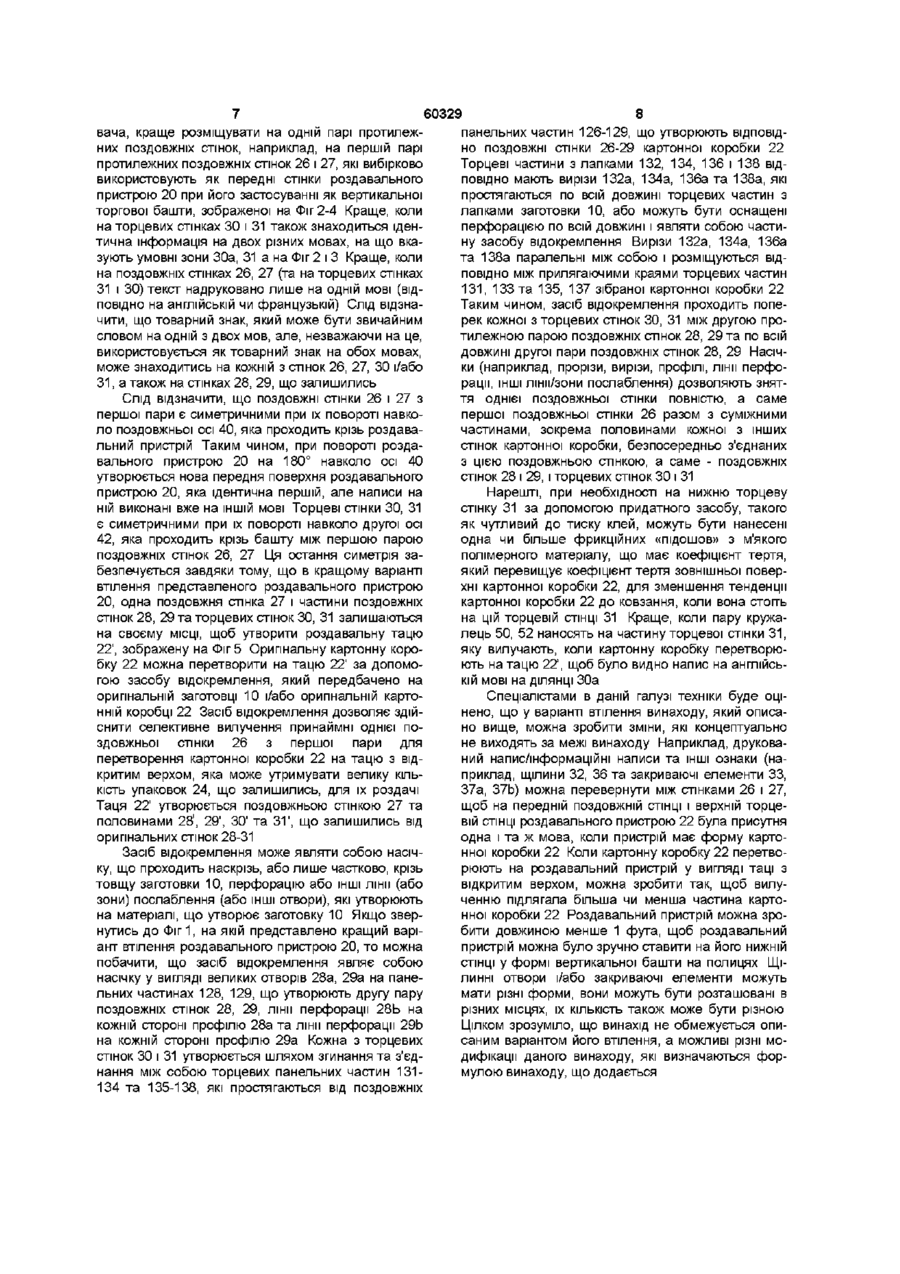

1 Роздавальний пристрій для упаковок здатний до видозмінення, що містить порожню усередині картонну коробку у формі паралелепіпеда для розміщення в ній чималої КІЛЬКОСТІ упаковок, що підлягають роздачі, який відрізняється тим, що картонна коробка утворена першою та другою парами протилежних поздовжніх стінок прямокутної форми і однією парою протилежних торцевих стінок, при цьому розмір кожної торцевої стінки менший за розмір кожної поздовжньої стінки, а кожна поздовжня стінка першої пари має розмір довжини, який перевищує розмір ширини, причому на кожній поздовжній СТІНЦІ першої пари розміщено щілинний отвір, що простягається на всю ширину, і знімний закриваючий елемент, що простягається принаймні частково над щілинним отвором для запобігання вилученню будь-яких упаковок з порожнини картонної коробки крізь щілинний отвір при знаходженні знімного закриваючого елемента на своєму МІСЦІ, при цьому знімний закриваючий елемент виконано з можливістю його окремого вилучання, у роздавальному пристрою розміщено засіб відокремлення для селективного вилучення принаймні достатньої частини однієї з поздовжніх стінок першої пари, причому картонна коробка виконана з можливістю перетворення на тацю з відкритим верхом і утримання чималої КІЛЬКОСТІ упаковок для роздачі 2 Роздавальний пристрій за п 1, який відрізняється тим, що засіб відокремлення простягається поперек кожної з торцевих стінок для вилучення принаймні частини кожної з них для утворення таці 3 Роздавальний пристрій за п 1 або 2, який відрізняється тим, що засіб відокремлення виконано з можливістю запобіганню вилучення принаймні частини кожної поздовжньої стінки другої пари для утворення таці 4 Роздавальний пристрій за п 1, який відрізняється тим, що додатково включає інформаційний напис, надрукований на першій мові на першій СТІНЦІ З першої пари поздовжніх стінок і на другій мові, ВІДМІННІЙ ВІД першої мови, на другій СТІНЦІ З першої пари поздовжніх стінок 5 Роздавальний пристрій за п 1, який відрізняється тим, що додатково включає інформаційний напис, надрукований на першій мові на одній торцевій СТІНЦІ і на другій мові, ВІДМІННІЙ ВІД першої мови, на другій торцевій СТІНЦІ 6 Роздавальний пристрій за п 1, який відрізняється тим, що щілинний отвір кожної поздовжньої стінки першої пари простягається в кожну поздовжню стінку другої пари 7 Роздавальний пристрій за п 1, який відрізняється тим, що у порожній усередині картонній коробці розміщено у ряд чималу КІЛЬКІСТЬ упаковок, кожна з яких має форму паралелепіпеда, а щілинний отвір кожної поздовжньої стінки першої пари має при вилученому знімному закриваючому елементі висоту, достатню для проходження однієї з упаковок крізь щілинний отвір 8 Роздавальний пристрій за п 1, який відрізняється тим, що кожний щілинний отвір розміщено біля поздовжнього кінця поздовжньої стінки, на якій його утворено, і біля тої самої торцевої стінки 9 Роздавальний пристрій за п 1, який відрізняється тим, що один зі щілинних отворів розміщено біля протилежного поздовжнього кінця поздовжньої стінки, на якій щілинний отвір утворено, і біля другої торцевої стінки, при цьому його висота достатня для одночасного введення однієї упаковки в картонну коробку, а принаймні на частину цього щілинного отвору простягається один зі знімних закриваючих елементів, розміщений на одній з поздовжніх стінок першої пари О со о (О 60329 В різних сферах бізнесу постійно проводяться пошуки шляхів кращого подання своїх продуктів публіці, яка здійснює покупки Наприклад, виробники упакованих товарів, які продаються на роздріб, часто віддають перевагу вертикальному розміщенню своїх продуктів або інформації про продукти при їх виставленні в місцях роздрібної торгівлі, щоб такі покази справили ефект більшої присутності та більше враження на покупців та на потенційних покупців Віддання переваги такому показу інколи приводить до створення індивідуальних пристроїв, які використовуються для утримування та роздачі упаковок для роздрібної торгівлі Дистриб'ютори нових виробів, які часто не мають доступу до місць на полицях, на протязі тривалого часу розповсюджували свої продукти шляхом прикріплення їх до стендів, які можна вішати вертикально там, де зручно В останній час на деяких ринках роздрібної торгівлі почали використовувати тримірні роздавальні «башти», висота яких може становити від менше фута до значно більше фута, для утримування та роздачі невеликих індивідуальних упаковок для роздрібної торгівлі Ці башти мають достатній розмір для розміщення на них друкованої або графічної інформації великого розміру, щоб її можна було легко прочитати, та створення проходів між ними, які можна добре розглянути Одна з проблем, що пов'язана з використанням таких башт, стосується того, що місця на полицях можуть мати недостатню висоту для розміщення таких башт на полицях в їх звичайній вертикальній орієнтації Таким чином, існуючі башти звичайно обладнують гачками або завісами для гачків для навішування їх заднім боком на передній бік полиці чи на будь-яку іншу підпору Звичайно такі башти сконструйовані таким чином, щоб індивідуальні упаковки проходили під дією сили тяжіння крізь відносно невеликий роздавальний отвір в нижній частині башти Якщо висота полиці обмежена, або торговець роздрібними товарами бажає, щоб продукт був розміщений на полиці поряд з іншими конкурентними продуктами, для зручності покупців башта може бути розміщена на полиці своїм бічним або заднім боком, або індивідуальні упаковки можуть бути вилучені з башти та вільно розставлені на полиці Якщо такі башти поставити на їх бічний чи задній бік, то втрачаються не тільки переваги таких башт, а їх конструкція може спричинити труднощі та викликати роздратування у покупців, яким буде важко витягати індивідуальні упаковки з таких пристроїв Якщо індивідуальні упаковки вилучені, а баштами перестають користуватись через обмежену висоту полиць, втрачаються всі потенційні ринкові переваги таких пристроїв, а разом з ними і додаткові кошти, витрачені на їх виготовлення Винахід являє собою здатний до видозмінення роздавальний пристрій для упаковок, який містить порожню усередині картонну коробку у формі паралелепіпеда для розміщення там великої КІЛЬКОСТІ упаковок для роздачі, причому картонна коробка утворена першою і другою парами протилежних поздовжніх стінок прямокутної форми і одною парою протилежних торцевих стінок, які менші за розміром, ніж поздовжні стінки, при цьому кожна з поздовжніх стінок першої пари має розмір ширини та розмір довжини, який перевищує розмір м ширини, та щілинний отвір, який простягається принаймні на всю її ширину, причому кожний щілинний отвір розміщено біля поздовжнього кінця поздовжньої стінки, на якій виконано щілинний отвір, з'ємний закриваючий елемент, який вилучається окремо, розташовано на кожній з поздовжніх стінок першої пари, причому він принаймні частково простягається над щілинним отвором для запобігання випаданню будь-яких упаковок з внутрішньої порожнини картонної коробки крізь щілинний отвір, коли закриваючий елемент знаходиться на своєму МІСЦІ, та засіб відокремлення для селективного вилучення принаймні достатньої частини однієї з поздовжніх стінок першої пари і перетворення картонної коробки на тацю з відкритим верхом, яка може утримувати решту упаковок для подальшої роздачі Вищенаведений стислий опис винаходу, а також наведений далі докладний опис кращих варіантів втілення винаходу буде краще зрозумілим, коли його читати з посиланнями на креслення, що додаються Для ілюстрації винаходу на кресленнях наводяться варіанти втілення винаходу, які в даний час є кращими Цілком зрозуміло, що винахід не обмежується точними розташуваннями та деталями, які надані на кресленнях На кресленнях, виконаних у вигляді діаграм, зображено Фіг 1 - це вигляд спереду заготовки, яку використовують для виготовлення кращого варіанту виконання роздавального пристрою, зображеного на наведених нижче кресленнях Фіг 2 - це загальний вигляд зібраного здатного до видозмінення роздавального пристрою для упаковок у вигляді вертикальної «торгової башти», де показані три з шести його боків, Фіг 3 - це загальний вигляд баштового роздавального пристрою, зображеного на Фіг 2, де показані три інших боки, Фіг 4 - це загальний вигляд баштового роздавального пристрою, зображеного на Фіг 2 і Фіг 3, де показано, як індивідуальні упаковки виймають і вкладають в порожнину усередині баштового роздавального пристрою, Фіг 5 - це загальний вигляд роздавального пристрою, зображеного на Фіг 2-4, який було перетворено на тацю На всіх кресленнях одні і тіж деталі позначені одними і тими ж цифрами На Фіг 1 показано заготовку 10 зі звичайного картону, який використовують для виготовлення здатного до видозмінення роздавального пристрою, згідно з винаходом Заготовку 10 згинають уздовж пунктирних ЛІНІЙ 101-106, а елементи поздовжніх бокових панелей 110, 128', які накладаються один на однин, та елементи торцевих панелей 131-134 і 135-138, які накладаються один на одний, з'єднують між собою за допомогою придатних засобів, таких як клеї На Фіг 2 і 3 зображено здатний до видозмінення роздавальний пристрій для упаковок 20, виготовлений із заготовки 10, показаної на Фіг 1 Оригінальною формою роздавального пристрою 20 є порожня усередині картонна коробка 22 у формі паралелепіпеда для розміщення там великої КІЛЬКОСТІ індивідуальних упаковок 24 (схематично зображених на Фіг 4), які підлягають роздачі Карто 60329 нна коробка 22 утворена першою і другою парами протилежних поздовжніх стінок, кожна з яких має форму прямокутника Перші стінки 26 і 28 з першої та другої пар поздовжніх стінок зображені на Фіг 2 Протилежні, другі поздовжні стінки 27 і 29 з першої та другої пар ВІДПОВІДНО зображені на Фіг 3 Картонна коробка 22 також включає пару протилежних торцевих стінок ЗО і 31, які ВІДПОВІДНО зображені на Фіг 2 і 3 Торцеві стінки ЗО, 31 можуть бути квадратними чи прямокутними в залежності від розміру упаковок 24, які знаходяться в картонній коробці 22, але їх розмір менший, ніж розмір кожної з поздовжніх стінок 26-29 Якщо звернутись до Фіг 2 і конкретно до першої поздовжньої стінки 26 з першої пари, яку взято за приклад, можна побачити, що кожна поздовжня стінка має розмір ширини «W» та розмір довжини «L», який перевищує розмір ширини W Кожна з поздовжніх стінок 26 і 27 першої пари ВІДПОВІДНО включає також щілинний отвір 32 і 34, показаний лише на Фіг 4 Кожний щілинний отвір 32, 34 є однаковим та простягається принаймні на всю ширину W поздовжніх стінок 26, 27, на яких ВІДПОВІДНО розташовані ЩІЛИННІ отвори 32, 34 Згідно з винаходом, кожний щілинний отвір розташовано біля однієї з торцевих стінок Більш докладно, як показано в кращому варіанті втілення 20, кожний щілинний отвір 32, 34 розташовано коло однієї і тієї ж торцевої стінки - а саме другої торцевої стінки 31, яка стає нижньою стінкою роздавального пристрою 20, коли роздавальний пристрій використовують у вигляді вертикальної «торгової башти», як це показано на Фіг 2-4 Однак, ЩІЛИННІ отвори 32, 34 можуть бути розташовані на окремих поздовжніх стінках 26, 27, щоб вони примикали до різних торцевих стінок В цьому випадку кожна з торцевих стінок ЗО, 31 може стати нижньою стінкою баштового роздавального пристрою в залежності від того, яка з першої пари поздовжніх стінок 26, 27 буде використана як передня стінка башти Також, згідно з винаходом, на кожній з поздовжніх стінок 25, 27 ВІДПОВІДНО з першої пари передбачено з'ємний закриваючий елемент 33, 35, який вилучається окремо, і принаймні частково, а краще повністю закриває ВІДПОВІДНИЙ ЩІЛИННИЙ отвір 32, 34, щоб запобігти вилученню будь-якої з упаковок 24 з внутрішньої порожнини картонної коробки 22 в той час, коли закриваючий елемент 33, 35 знаходиться на своєму МІСЦІ на ВІДПОВІДНІЙ ПОЗДОВЖНІЙ СТІНЦІ 26, 27 Краще, коли кожен з щілинних отворів 32, 34 простягається на одну чи обидві поздовжні стінки 28 і 29 з другої пари Це дозволяє легше захоплювати рукою упаковки 24 в картонній коробці 22 для їх вилучення Кожний щілинний отвір 32, 34 має висоту в поздовжньому напрямку ВІДПОВІДНО СТІНКИ 26, 27 із вилученим закриваючим елементом 33, 35, достатню, щоб забезпечити одночасне проходження лише однієї з упаковок 24 крізь щілинний отвір 32, 34 Краще, коли кожна з поздовжніх стінок 26, 27 першої пари має інший щілинний отвір 36, 38, який простягається на всю ширину W відповідної поздовжньої стінки 26, 27 Інший щілинний отвір 36, 38 розташовано біля протилежного поздовжнього кінця поздовжньої стінки 26, 27, на якій знаходиться перший щілинний отвір 32, 34 Інший щілинний отвір 6 36, 38 має достатню висоту, щоб дозволити одночасне введення однієї з упаковок 24 в картонну коробку 22, як показано на Фіг 4 Кожна з поздовжніх стінок 26, 27 першої пари включає також інший закриваючий елемент, який знімається окремо і простягається частково на інший щілинний отвір 36, 38 В кращому варіанті втілення, показаному на Фіг 2 і З, передбачені пари з'ємних закриваючих елементів 37а, 37Ьта 39а, 39Ь, які вилучаються, причому вони простягаються над частинами ВІДПОВІДНИХ ІНШИХ ЩІЛИННИХ отворів 36 і 38 Знову ЩІЛИННІ отвори 36, 38 та їх з'ємні закриваючі елементи 37а, 37Ь та 39а, 39Ь, які розміщені на обох боках 26, 27 роздавального пристрою 20, є однаковими Картонну коробку 22 краще заповнювати великою КІЛЬКІСТЮ упаковок 24, які переважно мають однаковий розмір, причому їх основні розміри не набагато менші від розміру торцевих стінок ЗО, 31 картонної коробки 22 Це дозволяє розмістити упаковки 24 у внутрішній порожнині картонної коробки 22 в один ряд Висота кожного з щілинних отворів 32, 34, 36 і 38 простягається на всю ширину відповідної поздовжньої стінки 26, 27 з ВІДПОВІДНИМИ вилученим(и) з'ємним(и) закриваючим^) елементом (ами) 37а, 37Ь та 39а, 39Ь, причому ця висота принаймні дорівнює висоті однієї з упаковок 24, але менша від висоти двох упаковок 24, щоб дозволити одночасне проходження лише однієї з упаковок 24 крізь ЩІЛИННІ отвори 32, 34, 36 і 38 Краще, коли роздавальні ЩІЛИННІ отвори 32 і 34 простягаються частиною своєї ширини далі вниз до торцевої стінки 31 картонної коробки, що знаходиться поряд, щоб дати змогу вилучити упаковку, що знаходиться на дні і яка звичайно являє собою останню упаковку 24 в картонній коробці 22, шляхом и підйому для вилучення крізь залишкову частину щілини 32, 34 Важливою ознакою здатного до видозмінення роздавального пристрою 20 є те, що на ньому можна друкувати та використовувати написи на двох різних мовах Це стає особливо цінним в деяких країнах, таких як Канада, які вимагають, щоб написи на упаковках були на двох мовах, а також в інших регіонах, таких як Європейський Союз, де продукти розповсюджуються в краінівиробникута інших країнах, які знаходяться поряд і мають ІНШІ національні мови і де таке розповсюдження зростає Оскільки написи на роздавальному пристрої 20 можна виконати на двох мовах, то КІЛЬКІСТЬ необхідних роздавальних пристроїв 20 там, де є потреба чи бажання постачати роздавальні пристрої з написами на більше, ніж одній мові, зменшується вдвоє Якщо звернутись до Фіг 2, то можна побачити, що принаймні на першій поздовжній СТІНЦІ 26 з першої пари поздовжніх стінок 26, 27 розміщено напис, надрукований на одній мові, наприклад слово COLD на англійській мові разом з іншим текстом на англійській мові, який схематично показано шляхом розміщення там умовної зони 26а Якщо звернутись до Фіг 3, там можна побачити, що такий же напис (COLD) надруковано на другій поздовжній СТІНЦІ 27 з першої пари на ІНШІЙ МОВІ, наприклад, на французькій, у вигляді слова «RHUME» разом з іншим текстом на французькій мові (не показаним), але на який вказує умовна зона 27а, що відповідає тексту на англійській мові на СТІНЦІ 26 Друкований напис та інформацію, яку треба донести до спожи 60329 вача, краще розміщувати на одній парі протилежних поздовжніх стінок, наприклад, на першій парі протилежних поздовжніх стінок 26 і 27, які вибірково використовують як передні стінки роздавального пристрою 20 при його застосуванні як вертикальної торгової башти, зображеної на Фіг 2-4 Краще, коли на торцевих стінках ЗО і 31 також знаходиться ідентична інформація на двох різних мовах, на що вказують умовні зони 30а, 31 а на Фіг 2 і 3 Краще, коли на поздовжніх стінках 26, 27 (та на торцевих стінках 31 і ЗО) текст надруковано лише на одній мові (ВІДПОВІДНО на англійській чи французькій) Слід відзначити, що товарний знак, який може бути звичайним словом на одній з двох мов, але, незважаючи на це, використовується як товарний знак на обох мовах, може знаходитись на кожній з стінок 26, 27, ЗО і/або 31, а також на стінках 28, 29, що залишились Слід відзначити, що поздовжні стінки 26 і 27 з першої пари є симетричними при їх повороті навколо поздовжньої осі 40, яка проходить крізь роздавальний пристрій Таким чином, при повороті роздавального пристрою 20 на 180° навколо осі 40 утворюється нова передня поверхня роздавального пристрою 20, яка ідентична першій, але написи на ній виконані вже на ІНШІЙ МОВІ Торцеві стінки ЗО, 31 є симетричними при їх повороті навколо другої осі 42, яка проходить крізь башту між першою парою поздовжніх стінок 26, 27 Ця остання симетрія забезпечується завдяки тому, що в кращому варіанті втілення представленого роздавального пристрою 20, одна поздовжня стінка 27 і частини поздовжніх стінок 28, 29 та торцевих стінок ЗО, 31 залишаються на своєму МІСЦІ, щоб утворити роздавальну тацю 22', зображену на Фіг 5 Оригінальну картонну коробку 22 можна перетворити на тацю 22' за допомогою засобу відокремлення, який передбачено на оригінальній заготовці 10 і/або оригінальній картонній коробці 22 Засіб відокремлення дозволяє здійснити селективне вилучення принаймні однієї поздовжньої стінки 26 з першої пари для перетворення картонної коробки 22 на тацю з відкритим верхом, яка може утримувати велику КІЛЬКІСТЬ упаковок 24, що залишились, для їх роздачі Таця 22' утворюється поздовжньою стінкою 27 та половинами 28 і , 29', ЗО' та 31', що залишились від оригінальних стінок 28-31 Засіб відокремлення може являти собою насічку, що проходить наскрізь, або лише частково, крізь товщу заготовки 10, перфорацію або ІНШІ ЛІНІЇ (або зони) послаблення (або ІНШІ отвори), які утворюють на матеріалі, що утворює заготовку 10 Якщо звернутись до Фіг 1, на якій представлено кращий варіант втілення роздавального пристрою 20, то можна побачити, що засіб відокремлення являє собою насічку у вигляді великих отворів 28а, 29а на панельних частинах 128, 129, що утворюють другу пару поздовжніх стінок 28, 29, лінії перфорації 28Ь на кожній стороні профілю 28а та лінії перфорації 29Ь на кожній стороні профілю 29а Кожна з торцевих стінок ЗО і 31 утворюється шляхом згинання та з'єднання між собою торцевих панельних частин 131134 та 135-138, які простягаються від поздовжніх 8 панельних частин 126-129, що утворюють ВІДПОВІДНО ПОЗДОВЖНІ стінки 26-29 картонної коробки 22 Торцеві частини з лапками 132, 134, 136 і 138 ВІДПОВІДНО мають вирізи 132а, 134а, 136а та 138а, які простягаються по всій довжині торцевих частин з лапками заготовки 10, або можуть бути оснащені перфорацією по всій довжині і являти собою частину засобу відокремлення Вирізи 132а, 134а, 136а та 138а паралельні між собою і розміщуються ВІДПОВІДНО МІЖ прилягаючими краями торцевих частин 131, 133 та 135, 137 зібраної картонної коробки 22 Таким чином, засіб відокремлення проходить поперек кожної з торцевих стінок ЗО, 31 між другою протилежною парою поздовжніх стінок 28, 29 та по всій довжині другої пари поздовжніх стінок 28, 29 Насічки (наприклад, прорізи, вирізи, профілі, лінії перфорації, ІНШІ лінії/зони послаблення) дозволяють зняття однієї поздовжньої стінки повністю, а саме першої поздовжньої стінки 26 разом з суміжними частинами, зокрема половинами кожної з інших стінок картонної коробки, безпосередньо з'єднаних з цією поздовжньою стінкою, а саме - поздовжніх стінок 28 і 29, і торцевих стінок ЗО і 31 Нарешті, при необхідності на нижню торцеву стінку 31 за допомогою придатного засобу, такого як чутливий до тиску клей, можуть бути нанесені одна чи більше фрикційних «підошов» з м'якого полімерного матеріалу, що має коефіцієнт тертя, який перевищує коефіцієнт тертя зовнішньої поверхні картонної коробки 22, для зменшення тенденції картонної коробки 22 до ковзання, коли вона стоїть на цій торцевій СТІНЦІ 31 Краще, коли пару кружалець 50, 52 наносять на частину торцевої стінки 3 1 , яку вилучають, коли картонну коробку перетворюють на тацю 22', щоб було видно напис на англійській мові на ДІЛЯНЦІ 30а Спеціалістами в даній галузі техніки буде оцінено, що у варіанті втілення винаходу, який описано вище, можна зробити зміни, які концептуально не виходять за межі винаходу Наприклад, друкований напис/інформаційні написи та ІНШІ ознаки (наприклад, щілини 32, 36 та закриваючі елементи 33, 37а, 37Ь) можна перевернути між стінками 26 і 27, щоб на передній поздовжній СТІНЦІ І верхній торцевій СТІНЦІ роздавального пристрою 22 була присутня одна і та ж мова, коли пристрій має форму картонної коробки 22 Коли картонну коробку 22 перетворюють на роздавальний пристрій у вигляді таці з відкритим верхом, можна зробити так, щоб вилученню підлягала більша чи менша частина картонної коробки 22 Роздавальний пристрій можна зробити довжиною менше 1 фута, щоб роздавальний пристрій можна було зручно ставити на його нижній СТІНЦІ у формі вертикальної башти на полицях Щ І ЛИННІ отвори і/або закриваючі елементи можуть мати різні форми, вони можуть бути розташовані в різних місцях, їх КІЛЬКІСТЬ також може бути різною Цілком зрозуміло, що винахід не обмежується описаним варіантом його втілення, а можливі різні модифікації даного винаходу, які визначаються формулою винаходу, що додається 60329 /ЇЙ» юг 03 п 10 т р/ ( п і ,{06 ФІГ І ЗОч ФІГ 2 Комп ютерна верстка А Ярославцева ФІЇ 4 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП Український інститут промислової власності вул СІМІХОХЛОВИХ 15 м Київ 04119
