Канал вимірювання похилої дальності до літальних апаратів з бспм та розширеними можливостями

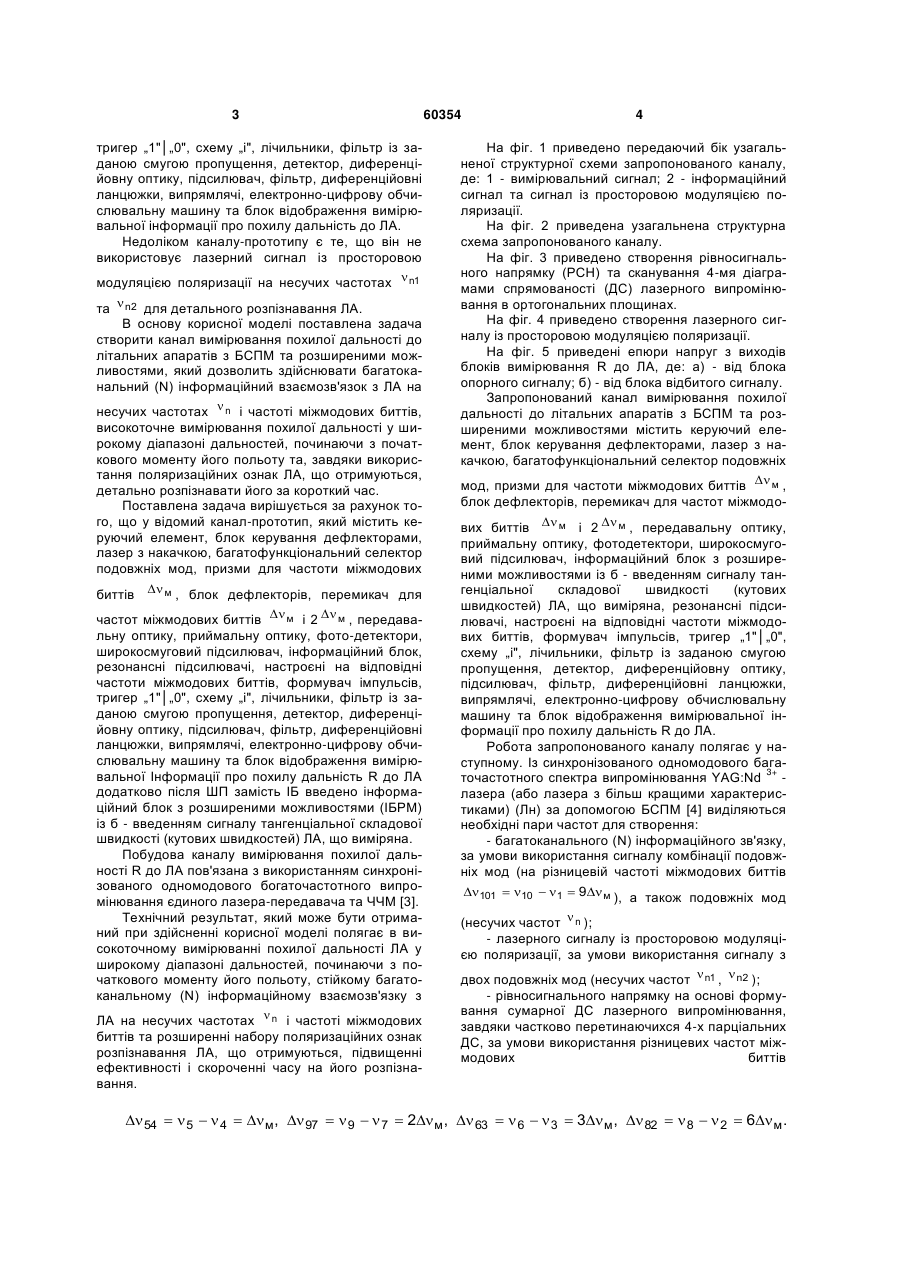

Канал вимірювання похилої дальності до літальних апаратів з БСПМ та розширеними можливостями, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, приз U 1 3 тригер „1"│„0", схему „і", лічильники, фільтр із заданою смугою пропущення, детектор, диференційовну оптику, підсилювач, фільтр, диференційовні ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність до ЛА. Недоліком каналу-прототипу є те, що він не використовує лазерний сигнал із просторовою модуляцією поляризації на несучих частотах  n1 та  n2 для детального розпізнавання ЛА. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з БСПМ та розширеними можливостями, який дозволить здійснювати багатоканальний (N) інформаційний взаємозв'язок з ЛА на несучих частотах  n і частоті міжмодових биттів, високоточне вимірювання похилої дальності у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, завдяки використання поляризаційних ознак ЛА, що отримуються, детально розпізнавати його за короткий час. Поставлена задача вирішується за рахунок того, що у відомий канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, призми для частоти міжмодових биттів  м , блок дефлекторів, перемикач для частот міжмодових биттів  м і 2  м , передавальну оптику, приймальну оптику, фото-детектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер „1"│„0", схему „і", лічильники, фільтр із заданою смугою пропущення, детектор, диференційовну оптику, підсилювач, фільтр, диференційовні ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної Інформації про похилу дальність R до ЛА додатково після ШП замість ІБ введено інформаційний блок з розширеними можливостями (ІБРМ) із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна. Побудова каналу вимірювання похилої дальності R до ЛА пов'язана з використанням синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає в високоточному вимірюванні похилої дальності ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, стійкому багатоканальному (N) інформаційному взаємозв'язку з ЛА на несучих частотах  n і частоті міжмодових биттів та розширенні набору поляризаційних ознак розпізнавання ЛА, що отримуються, підвищенні ефективності і скороченні часу на його розпізнавання. 60354 4 На фіг. 1 приведено передаючий бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал та сигнал із просторовою модуляцією поляризації. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 4 приведено створення лазерного сигналу із просторовою модуляцією поляризації. На фіг. 5 приведені епюри напруг з виходів блоків вимірювання R до ЛА, де: а) - від блока опорного сигналу; б) - від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з БСПМ та розширеними можливостями містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, багатофункціональний селектор подовжніх мод, призми для частоти міжмодових биттів  м , блок дефлекторів, перемикач для частот міжмодових биттів  м і 2  м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер „1"│„0", схему „і", лічильники, фільтр із заданою смугою пропущення, детектор, диференційовну оптику, підсилювач, фільтр, диференційовні ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА. Робота запропонованого каналу полягає у наступному. Із синхронізованого одномодового бага3+ точастотного спектра випромінювання YAG:Nd лазера (або лазера з більш кращими характеристиками) (Лн) за допомогою БСПМ [4] виділяються необхідні пари частот для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналу комбінації подовжніх мод (на різницевій частоті міжмодових биттів 101  10  1  9 м ), а також подовжніх мод (несучих частот  n ); - лазерного сигналу із просторовою модуляцією поляризації, за умови використання сигналу з двох подовжніх мод (несучих частот  n1 ,  n2 ); - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинаючихся 4-х парціальних ДС, за умови використання різницевих частот міжмодових биттів  54   5   4   м ,  97   9   7  2 м ,  63   6   3  3 м ,  82   8   2  6 м . 5 Груповий сигнал, який складений Із частоти міжмодових биттів 9  м і несучих частот  n , минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБРМ та формує багатоканальний (N) інформаційний сигнал, що передається для ЛА (взаємозв'язок) (фіг. 1, 2). Також, за допомогою БСПМ та ІБРМ створюється лазерний сигнал із просторовою модуляцією поляризації шляхом створення лазерного випромінювання із двох несучих частот (  n1 та  n2 ) у вигляді двох променів з вертикальною (  n1 ) та горизонтальною (  n2 ) поляризацією (фіг. 4). При цьому випромінювання апертури першого і другого поляризаційних каналів в апертурної плоскості  q V0U рознесені на відомій відстані . Різність ходу пучків до картинної плоскості ЛА ХОУ змінюється вдовж осі X від точки до точки. Обумовлена цім різність фаз (амплітуд) між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз (амплітуд) у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної к начальної і т.д. Період зміни вигляду поляризації  q визначається базою між випромінювачами та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Водночас сигнал частот міжмодових биттів  м , 2  м , 3  м та 6  м потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній із двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот:  5 ,  4   м ,  9 ,  7  2 м ,  6 ,  3  3 м , та  8 ,  2  6 м , фокусується в скануємі точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У. При цьому частоти N  n , інформаційний сигнал 10 , 1  9 м та сигнал із просторовою модуляцією поляризації на несучих частотах  n1 ,  n2 проходять вдовж РСН (фіг. 2) (фіг. 3). Принцип роботи грубої шкали каналу вимірювання похилої дальності R до ЛА полягає в наступному (фіг. 2, 5). На боці, який передає. 60354 6 Виділена БСПМ Із спектру випромінювання лазера перша пара частот v54 розщеплюється під дією розщепітеля (призми) на два оптичні сигнали: 1) основний - сканований БД під певним кутом (з часом Тпр., що задається від БКД), який проходить через перемикач (П) для виділення «бланкуючого» Імпульсу (бланк - нуль) і розщепІтель, де відбувається виділення додаткового сигналу (2) та надходить на ПРДО І далі на ЛА; 2) додатковий (1) - перетворений ФТД в електричний Імпульсний сигнал різницевої частоти міжмодового биття  м та надходить на ФІ1, де відбувається виділення «пачок» імпульсів, прийнятих схемою «І». Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах мІжмодових биттів. Підсилені ПІП вони розподіляються: - в ІБРМ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу із просторовою модуляцією поляризації, що зондує, від його поверхні; - по РП, що настроєні на відповідні частоти мі м від   жродових биттів: , 2 м від , 3 м від ,  6 м від . При цьому імпульсні сигнали радіочастоти, що надходять з РП1 (PП  м ) формують сигнал про R до ЛА, а РП 4 (РП6  м ), РП2 (РП2  м ) і РП3 (РП3  м ) - сигнали для інших вимірювальних каналів ЛІВС. При відбитті лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА, змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, що відображається у ЕЦОМ. Тому у ІБРМ також здійснюється поляризаційна обробка поля, що приймається. Отриманий від ФТД додатковий оптичний сиг нал частоти 5,4 з «бланкуючими» імпульсами перетворений в сигнал  м , здобуває чіткі границі «бланкуючого» імпульсу, проходячи ДО, підсилюється. Фільтр   1/  i (де  i - тривалість імпульсу) виділяє з загального сигналу «бланкуючі» імпульси в імпульси сигнали, які, проходячи ДЛ і Вип (ФІ=ДЛ+Вип), виділяються у вигляді одного короткого Імпульсу за початок «бланкуючого» імпульсу та надходять на тригер з індексом «1», включаючи його. На боці, який приймає. 7  Відбитий від ЛА основний сигнал частот 5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал  м , під силюється ШП та виділяється в РП, як сигнал між м від модової частоти . Проходячи через Дет, перетворюється точно також, як і додатковий електричний сигнал (2) частоти  м , надходить тільки на тригер з індексом «0», «перекидаючи» його. Сигнал, що надходить з тригера на схему «І» здійснює періодичне «відкриття» і «закриття» проходу для «пачок» імпульсів з ФІ1, які підраховуються Лч і відпрацьовуються у ЕЦОМ та відображаються на БВІ у вигляді числа, котре відповідає R. Таким чином відбувається вимір похилої дальності до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення вмикання ключа (для формування «бланкуючого» імпульсу). Оскільки канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури ЛІВС з ЧЧМ, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-ох пар частот  5,4  9,7 і . Апаратарні помилки виміру R до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового Інтервалу, помилки за рахунок дискретності і нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги UП та залежить від форми скануючої ДС лазерного випромінювання і відносини сигнал/шум. Вимірювальна Інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в ІБРМ, де завдяки додаткової обробці елементів поляризаційної матриці розсіяння ЛА від отриманого поляризаційного поля (суми сигналів різної поляризації) забезпечується точне значення кутових 60354 8 швидкостей ЛА, розширюється набір ознак його розпізнавання, підвищується ефективність та скорочується час на розпізнавання ЛА, що супроводжується. Формування сумарної ДС лазерного випромінювання, створення РСН, Інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одно-модового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Кількість інформаційних каналів (N) в каналі, що пропонується, залежить від кількості мод (несучих частот vn), які мають необхідні вихідні характеристики для використання. Джерела інформації 1. Патент на корисну модель, №25803, Україна, МПК GO I S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів для лазерної інформаційно-вимірювальної системи. /О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - № u200703185; Заяв. 26.03.2007; опубл. 27.08.2007; Бюл. № 13 - 8 с 2. Патент України на корисну модель, № 43068, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. -№ U200903686; Заяв. 15.04.2009; Опубл. 27.07.2009; Бюл. № 14. - 8 с 3. Патент України на корисну модель, № 55645, Україна, МПК GO I S 17/42, G01 S 17/66. Частотно-часовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарата. /О.В. Коломійцев - № u201005225; Заяв. 29.04.2010; Опубл. 27.12.2010; Бюл. № 24. - 14 с 4. Патент на корисну модель, № 35476, Україна, МПК Н04 Q 1/453. Багатофункціональний селектор подовжніх мод /О.В.Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - № u200803489; Заяв. 18.03.2008; опубл. 25.09.2008; Бюл. № 18-8 с. 9 Комп’ютерна верстка І.Скворцова 60354 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
