Комбінований осьовий інструмент, що містить робочу торцеву і бічну різальні поверхні, який відрізняється тим, що торцева робоча частина виконана у формі головної різальної кромки спірального триперого свердла, а бічна циліндрична поверхня утворена спіральними гвинтовими канавками з кутами нахилу, що формують на ній зубці у формі ромба, заточені по двох різальних кромках.

Текст

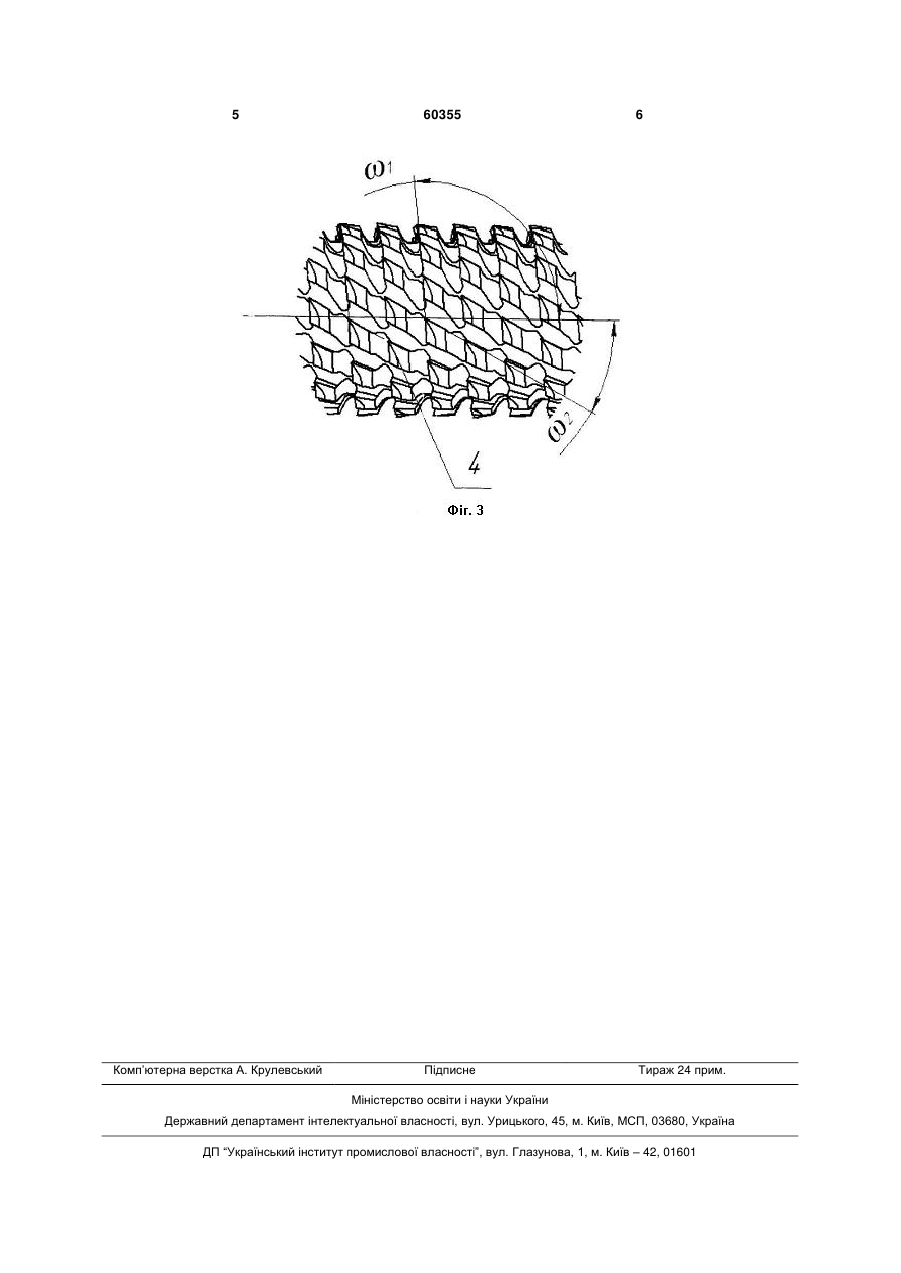

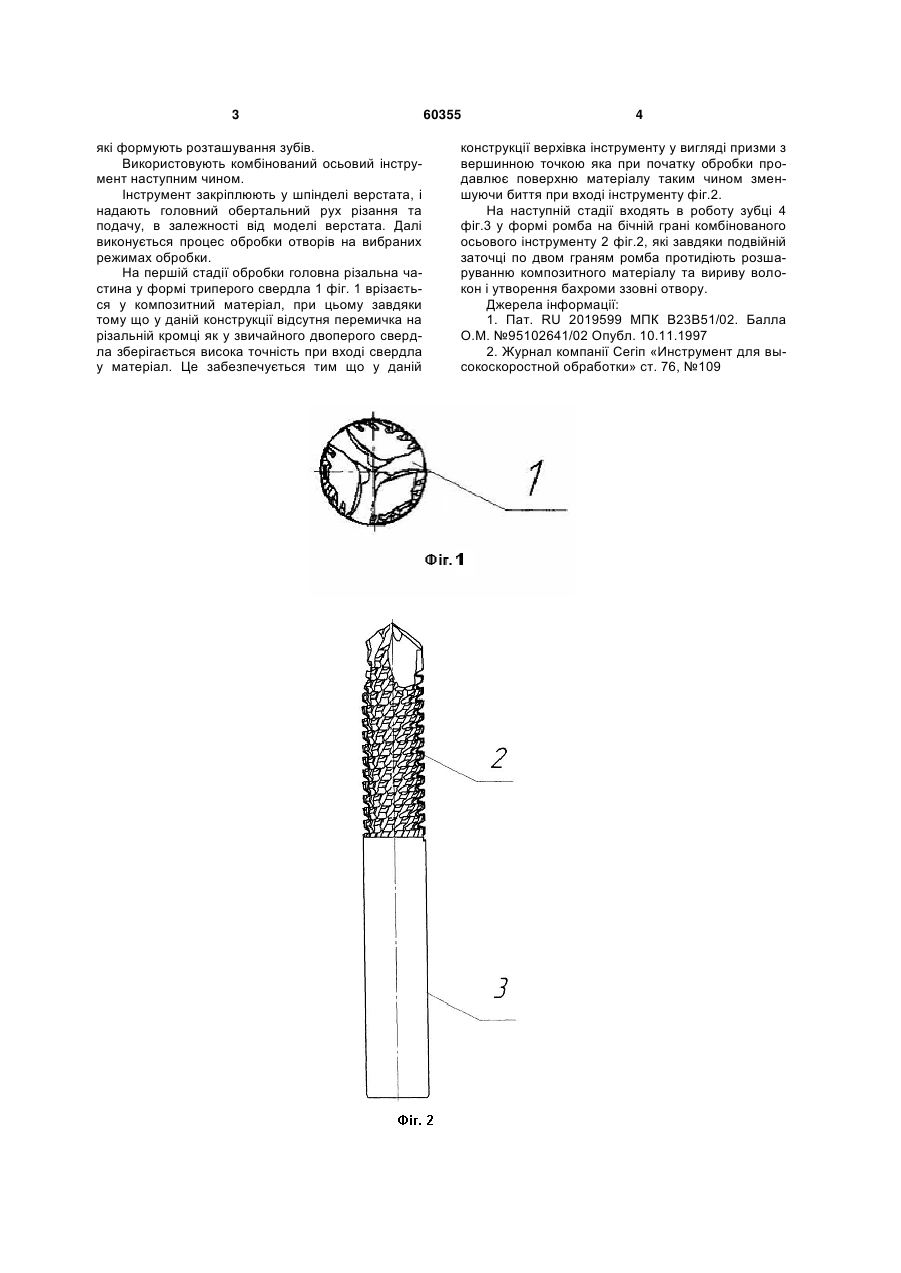

Комбінований осьовий інструмент, що містить робочу торцеву і бічну різальні поверхні, який відрізняється тим, що торцева робоча частина виконана у формі головної різальної кромки спірального триперого свердла, а бічна циліндрична поверхня утворена спіральними гвинтовими канавками з кутами нахилу, що формують на ній зубці у формі ромба, заточені по двох різальних кромках. (19) (21) u201102823 (22) 10.03.2011 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) КУХАНОВСЬКИЙ ОЛЕКСІЙ ВІТАЛІЙОВИЧ, ГЛОБА ОЛЕКСАНДР ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 які формують розташування зубів. Використовують комбінований осьовий інструмент наступним чином. Інструмент закріплюють у шпінделі верстата, і надають головний обертальний рух різання та подачу, в залежності від моделі верстата. Далі виконується процес обробки отворів на вибраних режимах обробки. На першій стадії обробки головна різальна частина у формі триперого свердла 1 фіг. 1 врізається у композитний матеріал, при цьому завдяки тому що у даній конструкції відсутня перемичка на різальній кромці як у звичайного двоперого свердла зберігається висока точність при вході свердла у матеріал. Це забезпечується тим що у даній 60355 4 конструкції верхівка інструменту у вигляді призми з вершинною точкою яка при початку обробки продавлює поверхню матеріалу таким чином зменшуючи биття при вході інструменту фіг.2. На наступній стадії входять в роботу зубці 4 фіг.3 у формі ромба на бічній грані комбінованого осьового інструменту 2 фіг.2, які завдяки подвійній заточці по двом граням ромба протидіють розшаруванню композитного матеріалу та вириву волокон і утворення бахроми ззовні отвору. Джерела інформації: 1. Пат. RU 2019599 МПК В23В51/02. Балла О.М. №95102641/02 Опубл. 10.11.1997 2. Журнал компанії Сегіп «Инструмент для высокоскоростной обработки» ст. 76, №109 5 Комп’ютерна верстка А. Крулевський 60355 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
