Пристосування для в’язання

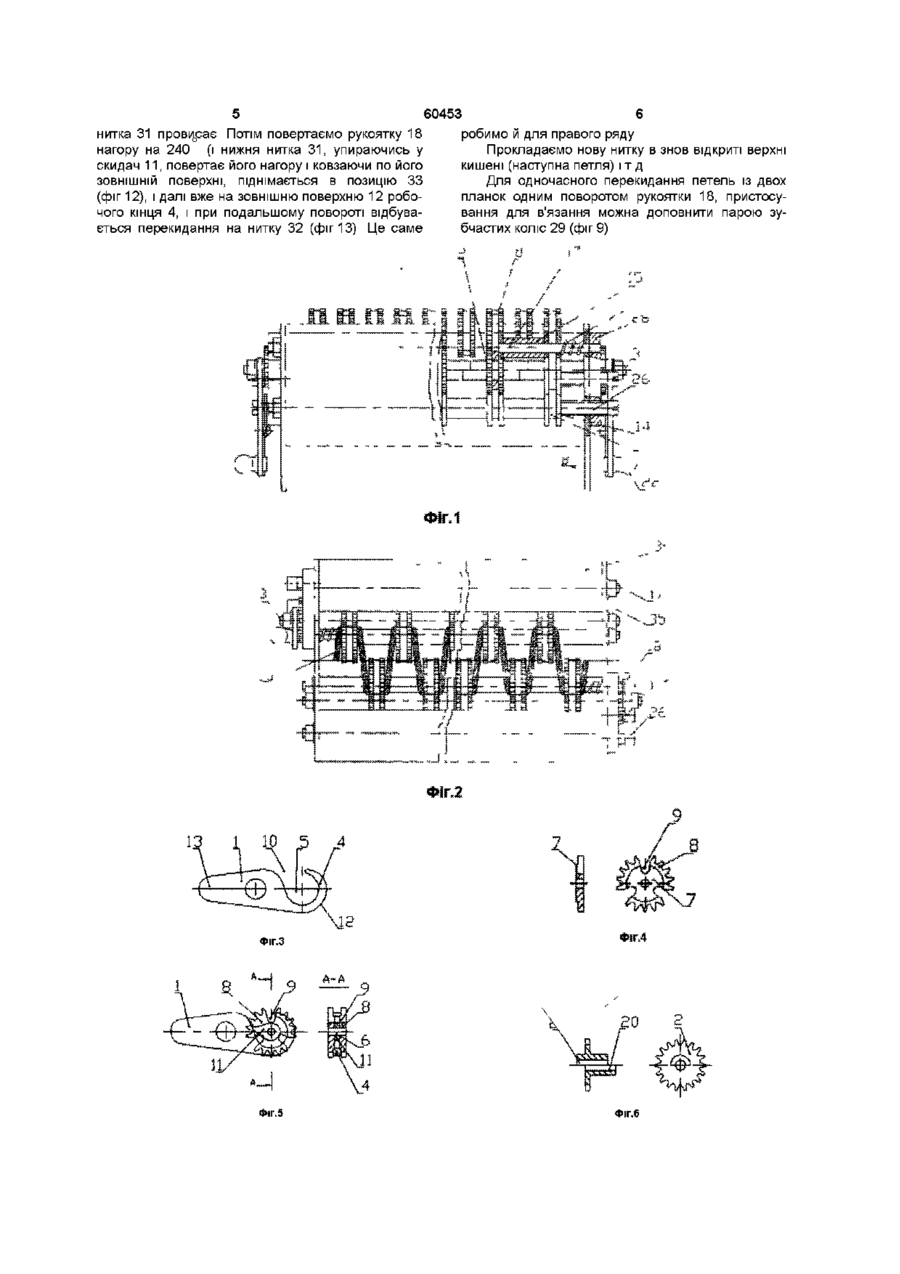

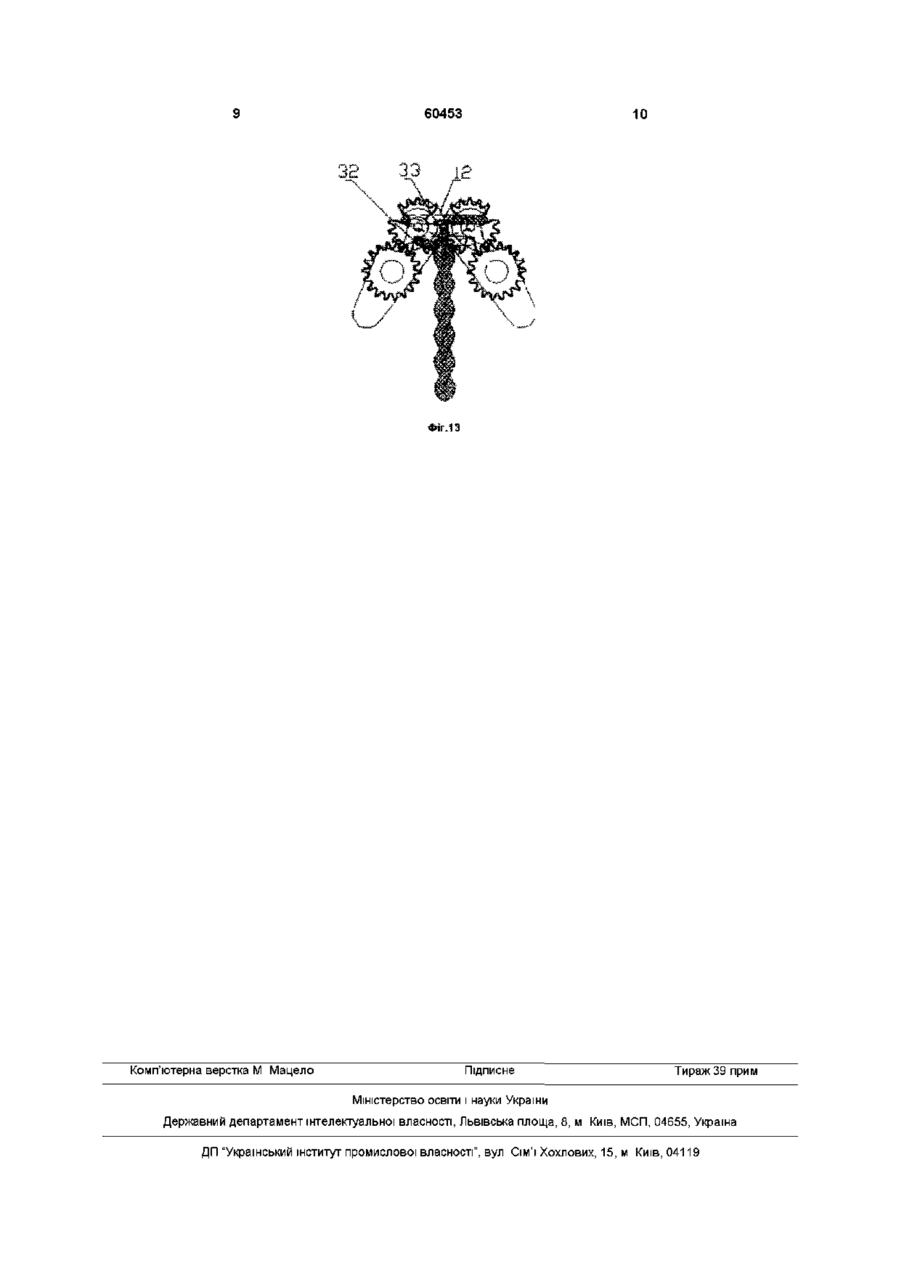

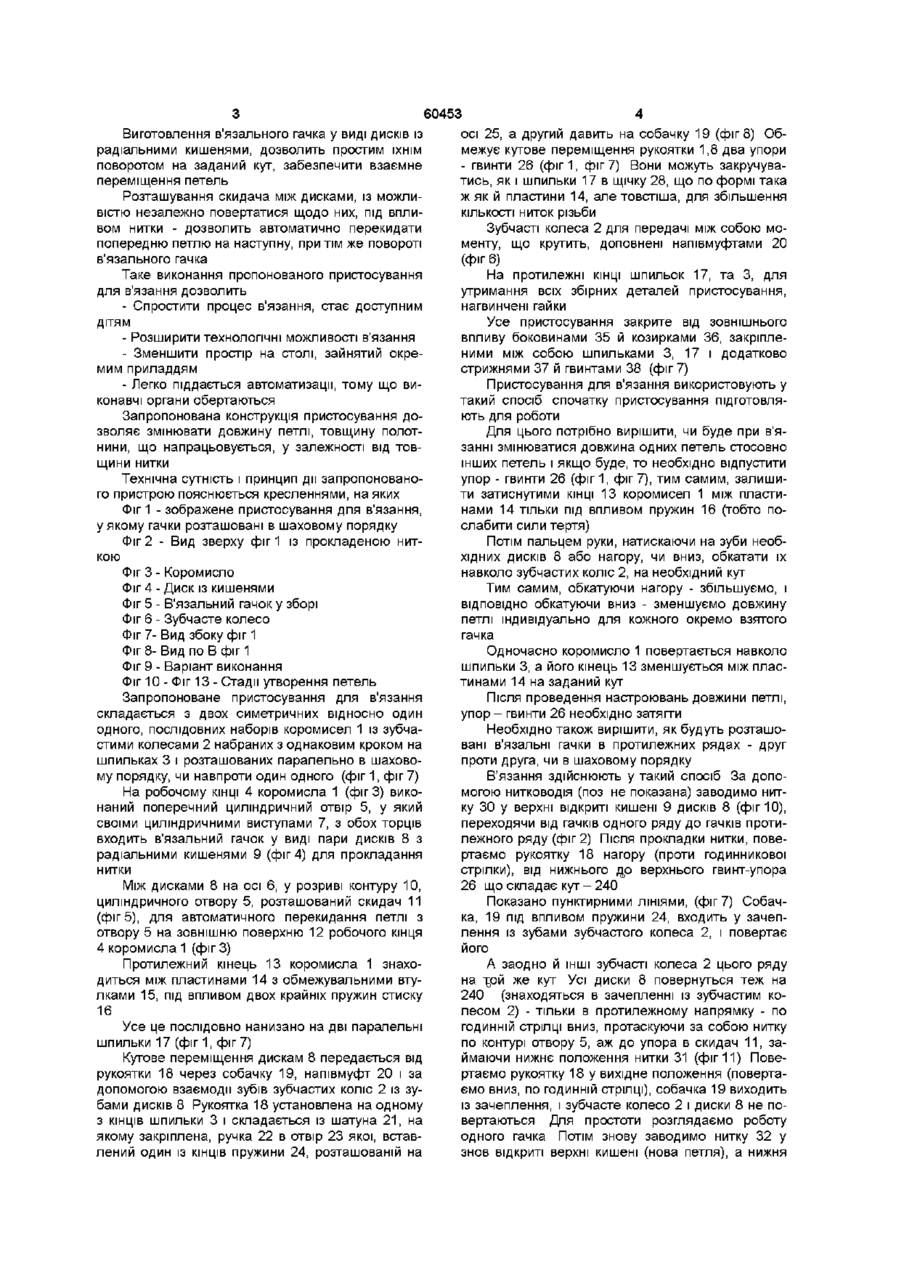

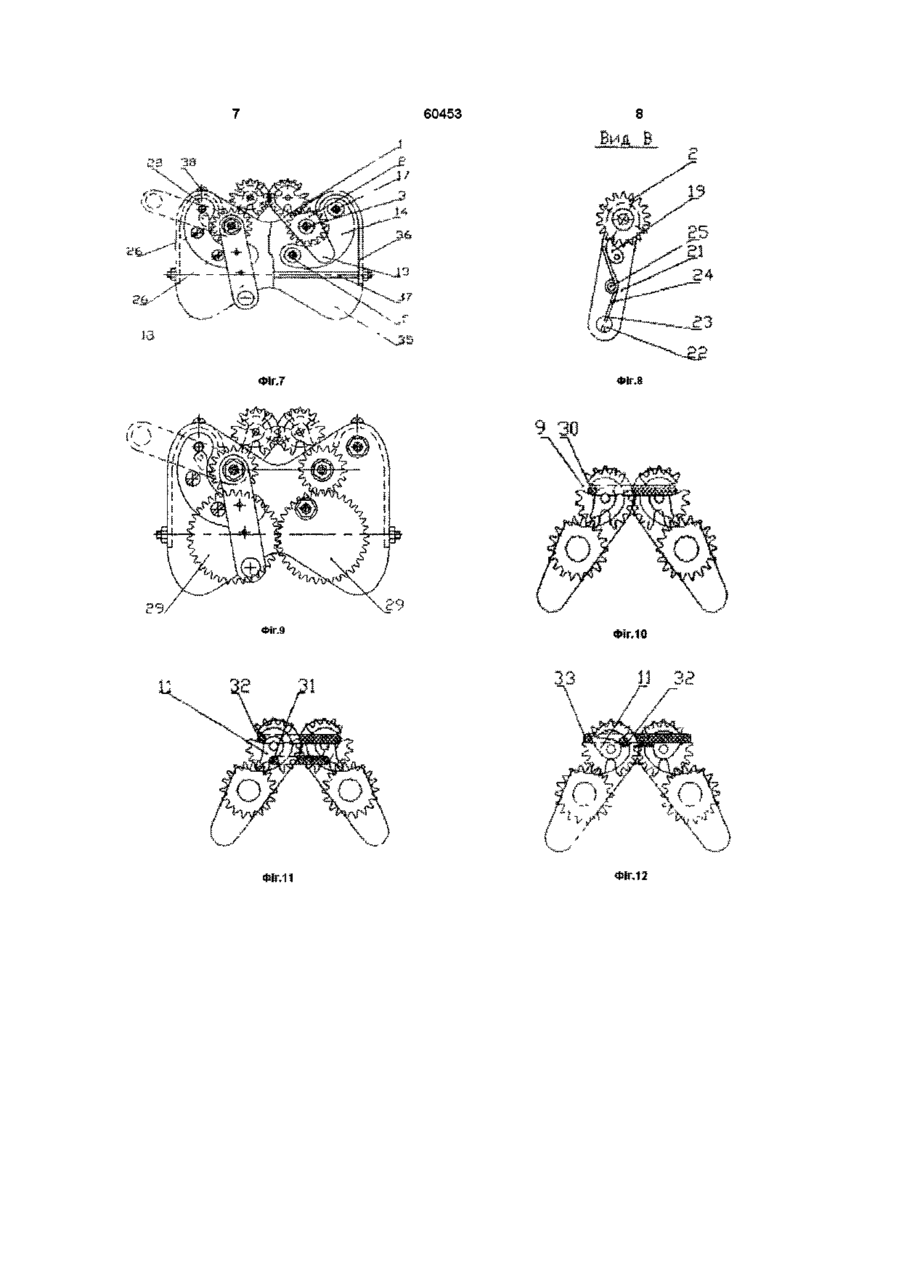

Пристосування для в'язання, що містить дві з'єднані між собою в'язальні планки, на яких розташовані гачки з кишенями для прокладання нитки, нитководій, засіб перекидання петель, засіб для зміни довжини петель, яке відрізняється тим, Винахід відноситься до трикотажнов'язального виробництва, зокрема, до в'язальних пристроїв без голок і може бути використаний як для домашнього, так і для промислового застосування Відоме пристосування для в'язання, що містить дві підпружинені відносно одна одної в'язальні планки, у пазах яких розташовані в'язальні гачки з кишенями для прокладання нитки, засіб для з'єднання планок, нитководій і гребінку з гачками для скидання старих петель [1] Недолікам відомого пристосування є складність конструкції й вузькі технологічні можливості, обумовлені неможливістю змінювати кут нахилу планок, ширину й довжину петель Найближчим, по технічній сутності є пристосування для в'язання, що містить дві підпружинені, одна щодо іншої, в'язальні планки, на яких розташовані в'язальні гачки з кишенями, засіб з'єднання планок, нитководій і набір приладь Конструкція цього пристосування дозволяє регулювати ширину й довжину петель, змінювати кути нахилу в'язальних планок [2] До недоліків устрою-прототипу відноситься складність й громіздкість пристосування, обумовлена наявністю великої КІЛЬКОСТІ ДОПОМІЖНОГО при ладдя, призначеного для здійснення операцій по скиданню петель, по ЗМІНІ ширини-й довжини петель, кута нахилу планок, що у свою чергу веде до ускладнення експлуатації і в остаточному підсумку до зниження продуктивності праці що вязальні планки виконані у вигляді послідовного набору коромисел, на одному з КІНЦІВ ЯКИХ вико наний поперечний циліндричний отвір із незамкнутим контуром у який з обох торців, із можливістю повороту навколо його осі, уставлений своїми циліндричними виступами в'язальний гачок, виконаний у вигляді спарених дисків, між якими встановлений скидач із можливістю незалежно повертатися під впливом нитки, причому диски оснащені радіальними кишенями для її прокладання, а протилежний кінець коромисла виконаний із можливістю бути затиснутим між пластинами В основу винаходу поставлено задачу усунення зазначених недоліків, а саме спрощення конструкції й експлуатації, досягнення компактності (за рахунок зменшення КІЛЬКОСТІ ДОПОМІЖНОГО прилад дя) і як наслідок - підвищення продуктивності праПоставлена задача вирішується завдяки тому що в пристосуванні для в'язання, що містить дві з'єднані між собою в'язальні планки, на яких розташовані гачки з кишенями для прокладання нитки, нитководій, засіб перекидання петель, засіб для зміни довжини петель, в'язальні планки, виконані у вигляді послідовного набору коромисел На одному з КІНЦІВ коромисла виконаний поперечний циліндричний отвір із незамкнутим контуром У цей отвір по обидва боки, із можливістю повороту навколо його осі, уставлений, своїми циліндричними виступами, в'язальний гачок, виконаний у вигляді спарених дисків, між якими встановлений скидач, із можливістю незалежно повертатися щодо дисків під впливом нитки, але а межах відкритого контуру отвору Диски, у свою чергу, постачені радіальними кишенями для прокладання нитки Протилежний кінець коромисла має можливість, бути затиснутим між пластинами Виконання послідовного набору коромисел, із можливістю затиснення одного з його КІНЦІВ між пластинами, дозволить індивідуально настроювати кожен в'язальний гачок на свою довжину петлі СО Ю ^О (О 60453 Виготовлення в'язального гачка у виді дисків із радіальними кишенями, дозволить простим їхнім поворотом на заданий кут, забезпечити взаємне переміщення петель Розташування скидача між дисками, із можливістю незалежно повертатися щодо них, під впливом нитки - дозволить автоматично перекидати попередню петлю на наступну, при тім же повороті в'язального гачка Таке виконання пропонованого пристосування для в'язання дозволить - Спростити процес в'язання, стає доступним дітям - Розширити технологічні можливості в'язання - Зменшити простір на столі, зайнятий окремим приладдям - Легко піддається автоматизації, тому що виконавчі органи обертаються Запропонована конструкція пристосування дозволяє змінювати довжину петлі, товщину полотнини, що напрацьовується, у залежності від товщини нитки Технічна сутність і принцип дії запропонованого пристрою пояснюється кресленнями, на яких Фіг 1 - зображене пристосування для в'язання, у якому гачки розташовані в шаховому порядку Фіг 2 - Вид зверху фіг 1 із прокладеною ниткою Фіг 3 - Коромисло Фіг 4 - Диск із кишенями Фіг 5 - В'язальний гачок у зборі Фіг 6 - Зубчасте колесо Фіг 7- Вид збоку фіг 1 Фіг 8- Вид по В фіг 1 Фіг 9 - Варіант виконання Фіг 10 - Фіг 13 - Стадії утворення петель Запропоноване пристосування для в'язання складається з двох симетричних відносно один одного, послідовних наборів коромисел 1 із зубчастими колесами 2 набраних з однаковим кроком на шпильках 3 і розташованих паралельно в шаховому порядку, чи навпроти один одного (фіг 1, фіг 7) На робочому КІНЦІ 4 коромисла 1 (фіг 3) виконаний поперечний циліндричний отвір 5, у який своїми циліндричними виступами 7, з обох торців входить в'язальний гачок у виді пари дисків 8 з радіальними кишенями 9 (фіг 4) для прокладання нитки Між дисками 8 на осі 6, у розриві контуру 10, циліндричного отвору 5, розташований скидач 11 (фіг 5), для автоматичного перекидання петлі з отвору 5 на зовнішню поверхню 12 робочого кінця 4 коромисла 1 (фіг 3) Протилежний кінець 13 коромисла 1 знаходиться між пластинами 14 з обмежувальними втулками 15, під впливом двох крайніх пружин стиску 16 Усе це послідовно нанизано на дві паралельні шпильки 17 (фіг 1, фіг 7) Кутове переміщення дискам 8 передається від рукоятки 18 через собачку 19, напівмуфт 20 і за допомогою взаємодії зубів зубчастих коліс 2 із зубами дисків 8 Рукоятка 18 установлена на одному з КІНЦІВ шпильки 3 і складається із шатуна 2 1 , на якому закріплена, ручка 22 в отвір 23 якої, вставлений один із КІНЦІВ пружини 24, розташованій на осі 25, а другий давить на собачку 19 (фіг 8) Обмежує кутове переміщення рукоятки 1,8 два упори - гвинти 26 (фиг 1, фіг 7) Вони можуть закручуватись, як і шпильки 17 в щічку 28, що по формі така ж як й пластини 14, але товстіша, для збільшення КІЛЬКОСТІ ниток різьби Зубчасті колеса 2 для передачі між собою моменту, що крутить, доповнені напівмуфтами 20 (фіг 6) На протилежні КІНЦІ ШПИЛЬОК 17, та 3, для утримання всіх збірних деталей пристосування, нагвинчені гайки Усе пристосування закрите від зовнішнього впливу боковинами 35 й козирками 36, закріпленими між собою шпильками 3, 17 і додатково стрижнями 37 й гвинтами 38 (фіг 7) Пристосування для в'язання використовують у такий спосіб спочатку пристосування підготовляють для роботи Для цього потрібно вирішити, чи буде при в'язанні змінюватися довжина одних петель стосовно інших петель і якщо буде, то необхідно відпустити упор - гвинти 26 (фіг 1, фіг 7), тим самим, залишити затиснутими КІНЦІ 13 коромисел 1 між пластинами 14 тільки під впливом пружин 16 (тобто послабити сили тертя) Потім пальцем руки, натискаючи на зуби необхідних дисків 8 або нагору, чи вниз, обкатати їх навколо зубчастих коліс 2, на необхідний кут Тим самим, обкатуючи нагору - збільшуємо, і ВІДПОВІДНО обкатуючи вниз - зменшуємо довжину петлі індивідуально для кожного окремо взятого гачка Одночасно коромисло 1 повертається навколо шпильки 3, а його кінець 13 зменшується між пластинами 14 на заданий кут Після проведення настроювань довжини петлі, упор - гвинти 26 необхідно затягти Необхідно також вирішити, як будуть розташовані в'язальні гачки в протилежних рядах - друг проти друга, чи в шаховому порядку В'язання здійснюють у такий спосіб За допомогою нитководія (поз не показана) заводимо нитку ЗО у верхні відкриті кишені 9 дисків 8 (фіг 10), переходячи від гачків одного ряду до гачків протилежного ряду (фіг 2) Після прокладки нитки, повертаємо рукоятку 18 нагору (проти годинникової стрілки), від нижнього до верхнього гвинт-упора 26 що складає кут - 240 Показано пунктирними ЛІНІЯМИ, (фіг 7) Собачка, 19 під впливом пружини 24, входить у зачеплення із зубами зубчастого колеса 2, і повертає його А заодно й ІНШІ зубчасті колеса 2 цього ряду на три же кут Усі ДИСКИ 8 повернуться теж на 240 (знаходяться в зачепленні із зубчастим колесом 2) - тільки в протилежному напрямку - по годинній стрілці вниз, протаскуючи за собою нитку по контурі отвору 5, аж до упора в скидач 1 1 , займаючи нижнє положення нитки 31 (фіг 11) Повертаємо рукоятку 18 у вихідне положення (повертаємо вниз, по годинній стрілці), собачка 19 виходить із зачеплення, і зубчасте колесо 2 і диски 8 не повертаються Для простоти розглядаємо роботу одного гачка Потім знову заводимо нитку 32 у знов відкриті верхні кишені (нова петля), а нижня 60453 нитка 31 провисає Потім повертаємо рукоятку 18 нагору на 240 (і нижня нитка 31, упираючись у скидач 11, повертає його нагору і ковзаючи по його ЗОВНІШНІЙ поверхні, піднімається в позицію 33 (фіг 12), і далі вже на зовнішню поверхню 12 робочого кінця 4, і при подальшому повороті відбувається перекидання на нитку 32 (фіг 13) Це саме 6 робимо й для правого ряду Прокладаємо нову нитку в знов відкриті верхні кишені (наступна петля) і т д Для одночасного перекидання петель із двох планок одним поворотом рукоятки 18, пристосування для в'язання можна доповнити парою зубчастих коліс 29 (фіг 9) Фіг.З Фіг.б 60453 Фіг.9 Фіг, 10 ФІГ.11 ФІГ. 12 60453 10 Фіг.13 Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
