Голка в’язальної машини

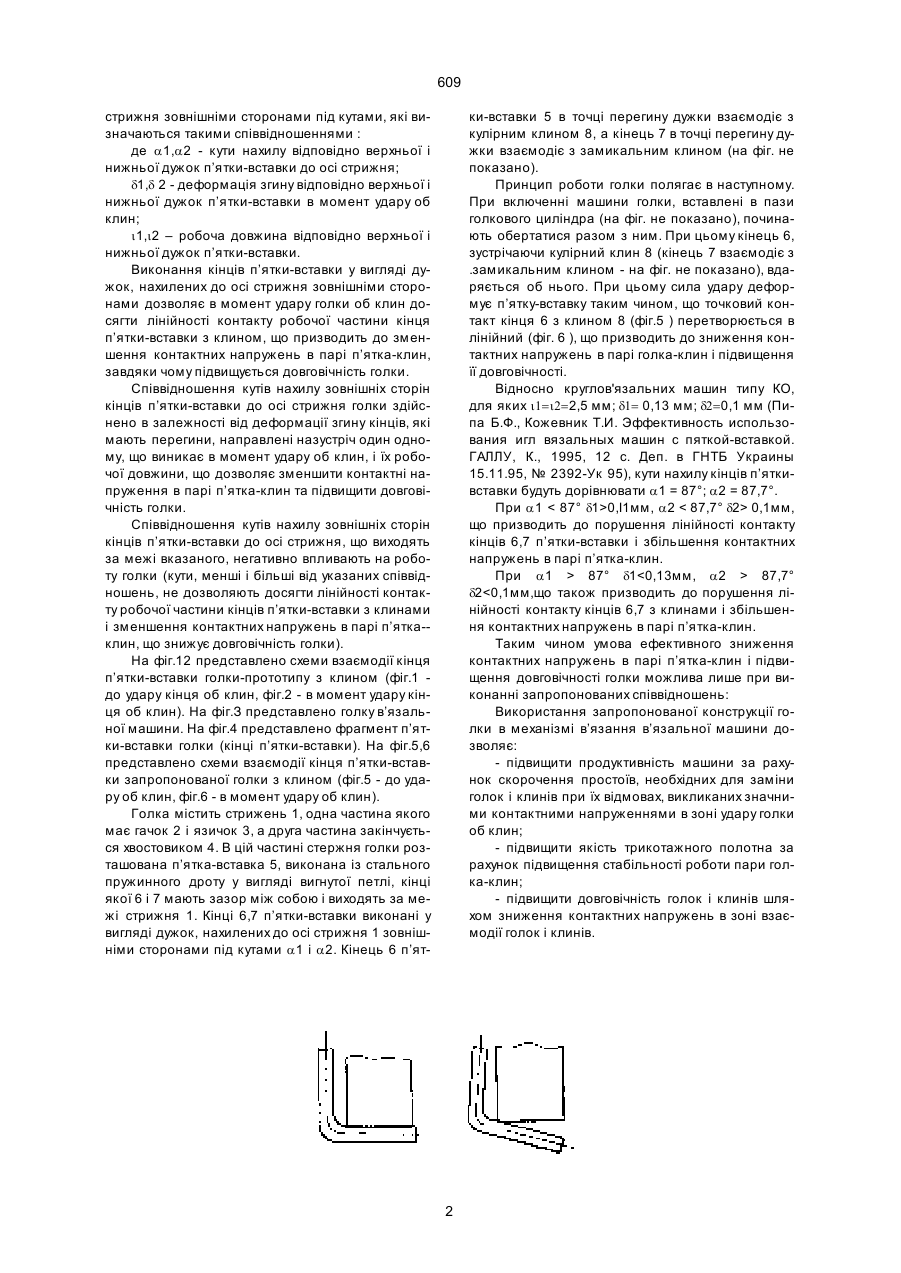

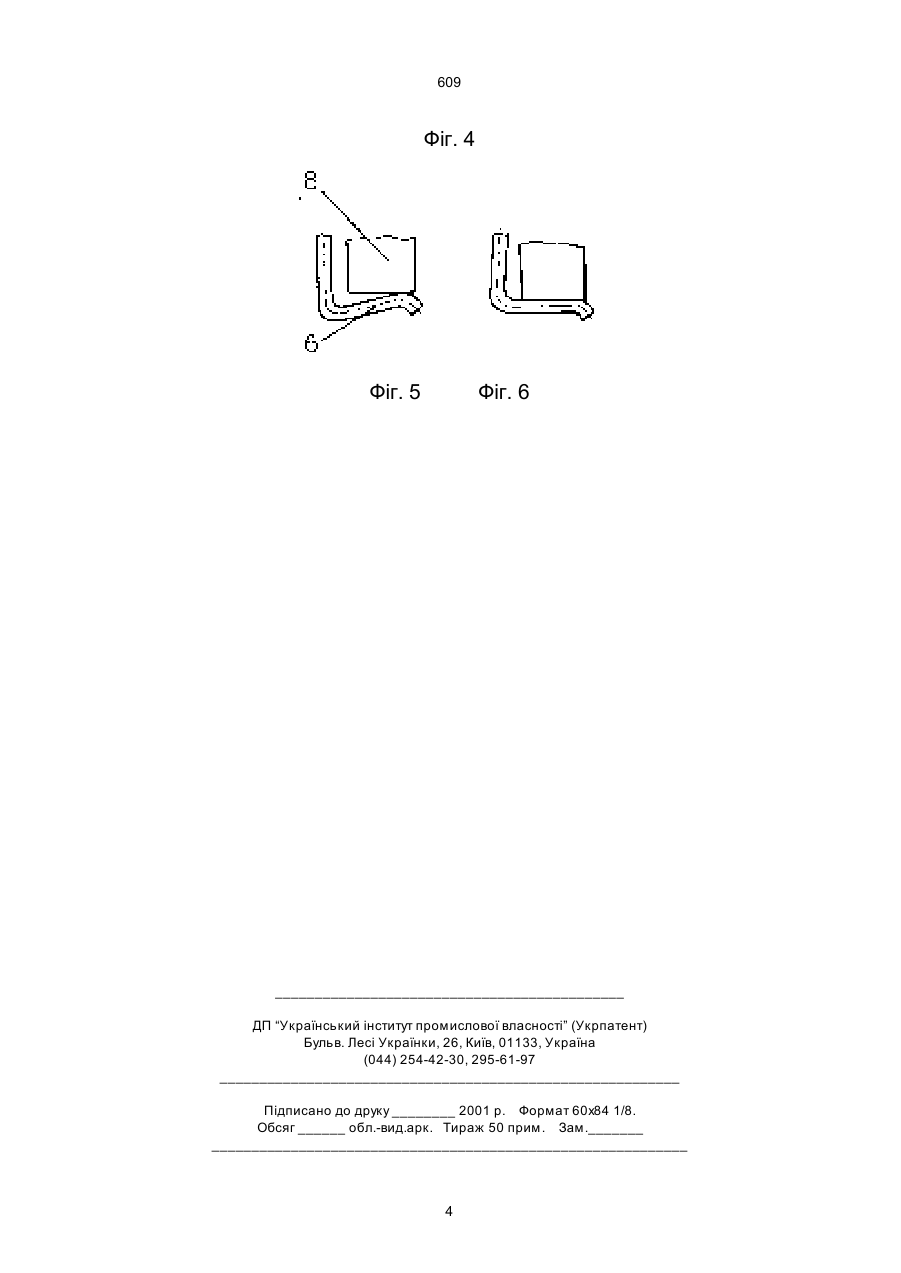

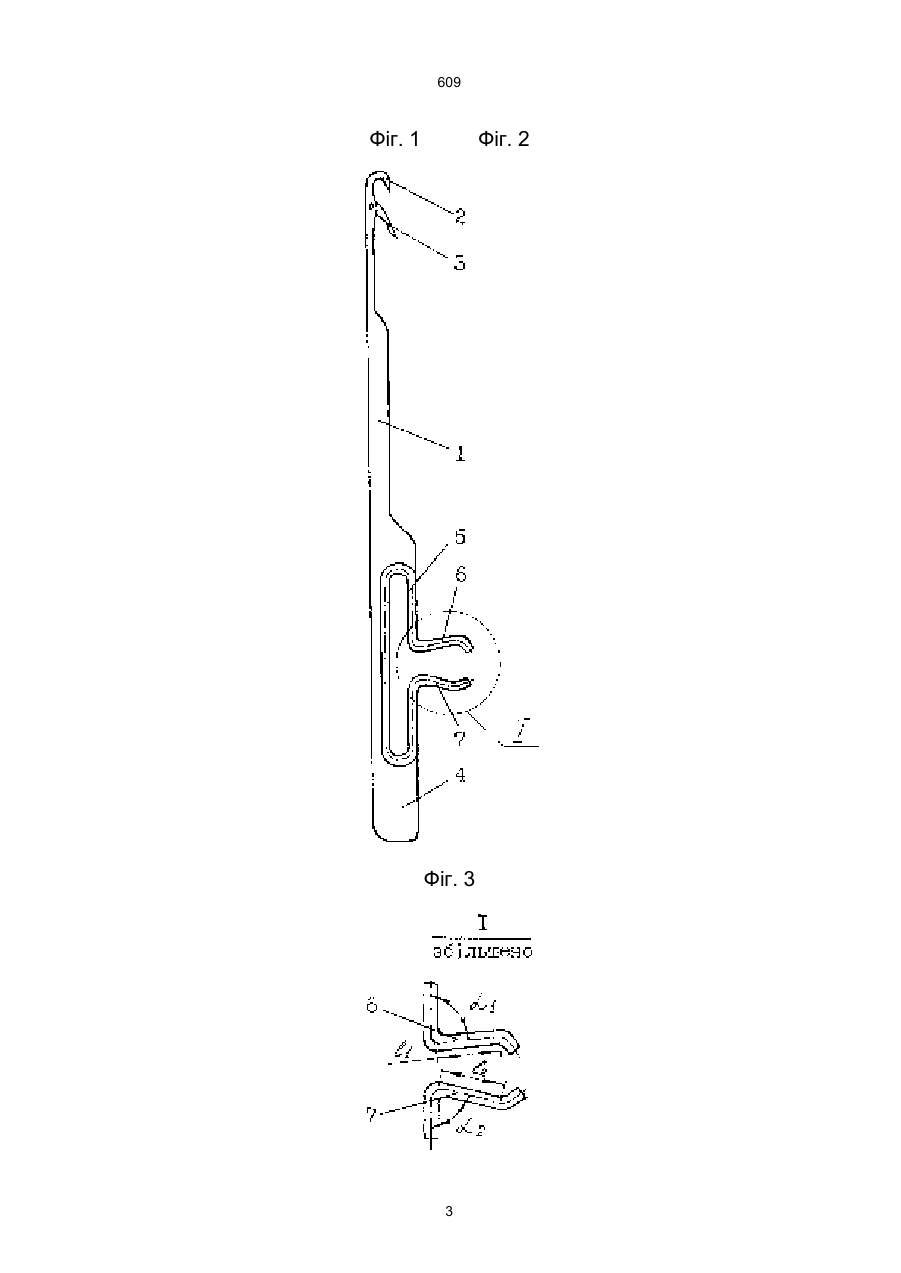

Голка в’язальної машини, що містить стрижень, одна частина якого має гачок і язичок, а друга частина має хвостовик і п’ятку-вставку, виконану із стального пружинного дроту у вигляді вигнутої петлі, кінці якої мають зазор між собою і виходять за межі стрижня, яка відрізняється тим, що кінці п’ятки-вставки виконані у вигляді дужок, нахилених до осі стрижня зовнішніми сторонами під кутами, які визначаються такими співвідношеннями: Корисна модель відноситься до області трикотажного машинобудування, а саме до круглов'язальних машин. Відома голка в’язальної машини, що містить стрижень, гачок, язичок, п’ятку і хвостовик (Крассий Г.Г. Справочник трикотажника. К., Техніка, 1975, с. 110). При взаємодії п’ятки голки з клином в'язальної машини внаслідок удару виникають значні динамічні навантаження, що знижують надійність і довговічність роботи голки і машини в цілому (Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. М., Легпромбытиздат, 1990, 208 с.). Відома також голка в’язальної машини, що містить стежень, одна частина якого має гачок і язичок, а друга частина має хвостовик і п’ятку-вставку, виконану із стального пружинного дроту у вигляді вигнутої петлі, кінці якої мають зазор між собою і виходять за межі стрижня (заявка №95105223 від 27.10.95, рішення про видачу патенту України від 28.12.96). Кінці п’ятки-вставки виконані прямими, паралельно один до одного і розташовані під прямим кутом до стрижня голки. Наявність п’ятки-вставки збільшує податливість п’ятки, що призводить, як відомо (Хомяк О.Н., Пипа Б.Ф. Повышение эффективности рабо ты вязальных машин. М., Легпромбытиздат, 1990, 208 с.), до зниження динамічних навантажень в механізмі в’язання в’язальних машин і підвищення ефективності їх роботи. Виконання кінців п’ятки-вставки прямими призводить до того, що в момент їх удару об клин (фіг.1,2 ) в результаті реформації п’ятки-вставки порушується лінійність контакту кінців з клином, що призводить до збільшення контактних напружень в парі п’ятка-клин і зниження довговічності як голки, так і клина. Таким чином, в основу корисної моделі покладена задача створити таку конструкцію голки в’язальної машини, в якій шляхом зміни форми кінців п’ятки-вставки і кута їх нахилу до стрижня голки забезпечилась би можливість знизити контактні напруження в зоні удару голки об клин, завдяки чому підвищилася-б її довговічність. Поставлена задача досягається тим, що в голці в’язальної машини, що містить стежень, одна частина якого має гачок і язичок, а друга частина має хвостовик і п’ятку-вставку, виконану із стального пружинного дроту у вигляді вигнутої петлі, кінці якої мають зазор між собою і виходять за межі стрижня, згідно з корисною моделлю кінці п’ятки-вставки виконані у вигляді дужок, нахилених до осі d2 , I2 (13) 609 (11) де α1 , α1 - кути нахилу відповідно верхньої і нижньої дужок п’ятки-вставки до осі стрижня; δ1, δ2- деформація згину відповідно верхньої і нижньої дужок п”ятки-вставки в момент удару об клин; l1, l2- робоча довжина відповідно верхньої і нижньої дужок п”ятки-вставки. UA α2=arccos U d1 ; I1 (19) α1=arccos 609 стрижня зовнішніми сторонами під кутами, які визначаються такими співвідношеннями : де a1,a2 - кути нахилу відповідно верхньої і нижньої дужок п’ятки-вставки до осі стрижня; d1,d 2 - деформація згину відповідно верхньої і нижньої дужок п’ятки-вставки в момент удару об клин; i1,i2 – робоча довжина відповідно верхньої і нижньої дужок п’ятки-вставки. Виконання кінців п’ятки-вставки у вигляді дужок, нахилених до осі стрижня зовнішніми сторонами дозволяє в момент удару голки об клин досягти лінійності контакту робочої частини кінця п’ятки-вставки з клином, що призводить до зменшення контактних напружень в парі п’ятка-клин, завдяки чому підвищується довговічність голки. Співвідношення кутів нахилу зовнішніх сторін кінців п’ятки-вставки до осі стрижня голки здійснено в залежності від деформації згину кінців, які мають перегини, направлені назустріч один одному, що виникає в момент удару об клин, і їх робочої довжини, що дозволяє зменшити контактні напруження в парі п’ятка-клин та підвищити довговічність голки. Співвідношення кутів нахилу зовнішніх сторін кінців п’ятки-вставки до осі стрижня, що виходять за межі вказаного, негативно впливають на роботу голки (кути, менші і більші від указаних співвідношень, не дозволяють досягти лінійності контакту робочої частини кінців п’ятки-вставки з клинами і зменшення контактних напружень в парі п’ятка-клин, що знижує довговічність голки). На фіг.12 представлено схеми взаємодії кінця п’ятки-вставки голки-прототипу з клином (фіг.1 до удару кінця об клин, фіг.2 - в момент удару кінця об клин). На фіг.З представлено голку в’язальної машини. На фіг.4 представлено фрагмент п’ятки-вставки голки (кінці п’ятки-вставки). На фіг.5,6 представлено схеми взаємодії кінця п’ятки-вставки запропонованої голки з клином (фіг.5 - до удару об клин, фіг.6 - в момент удару об клин). Голка містить стрижень 1, одна частина якого має гачок 2 і язичок 3, а друга частина закінчується хвостовиком 4. В цій частині стержня голки розташована п’ятка-вставка 5, виконана із стального пружинного дроту у вигляді вигнутої петлі, кінці якої 6 і 7 мають зазор між собою і виходять за межі стрижня 1. Кінці 6,7 п’ятки-вставки виконані у вигляді дужок, нахилених до осі стрижня 1 зовнішніми сторонами під кутами a1 і a2. Кінець 6 п’ят ки-вставки 5 в точці перегину дужки взаємодіє з кулірним клином 8, а кінець 7 в точці перегину дужки взаємодіє з замикальним клином (на фіг. не показано). Принцип роботи голки полягає в наступному. При включенні машини голки, вставлені в пази голкового циліндра (на фіг. не показано), починають обертатися разом з ним. При цьому кінець 6, зустрічаючи кулірний клин 8 (кінець 7 взаємодіє з .замикальним клином - на фіг. не показано), вдаряється об нього. При цьому сила удару деформує п’ятку-вставку таким чином, що точковий контакт кінця 6 з клином 8 (фіг.5 ) перетворюється в лінійний (фіг. 6 ), що призводить до зниження контактних напружень в парі голка-клин і підвищення її довговічності. Відносно круглов'язальних машин типу КО, для яких i1=i2=2,5 мм; d1= 0,13 мм; d2=0,1 мм (Пипа Б.Ф., Кожевник Т.И. Эффективность использования игл вязальных машин с пяткой-вставкой. ГАЛЛУ, К., 1995, 12 с. Деп. в ГНТБ Украины 15.11.95, № 2392-Ук 95), кути нахилу кінців п’яткивставки будуть дорівнювати a1 = 87°; a2 = 87,7°. При a1 0,І1мм, a2 0,1мм, що призводить до порушення лінійності контакту кінців 6,7 п’ятки-вставки і збільшення контактних напружень в парі п’ятка-клин. При a1 > 87° d1 87,7° d2
