Анаеробна композиція

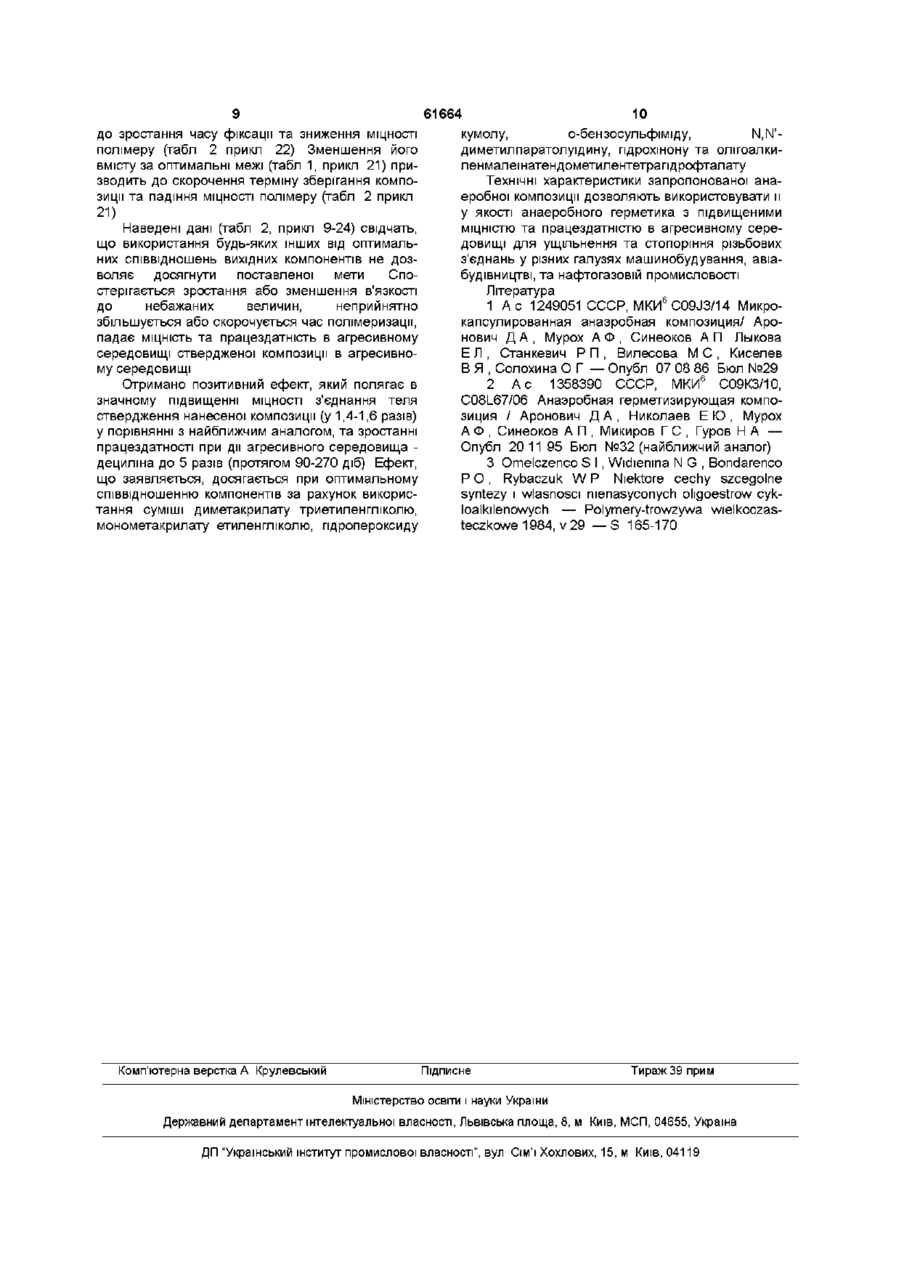

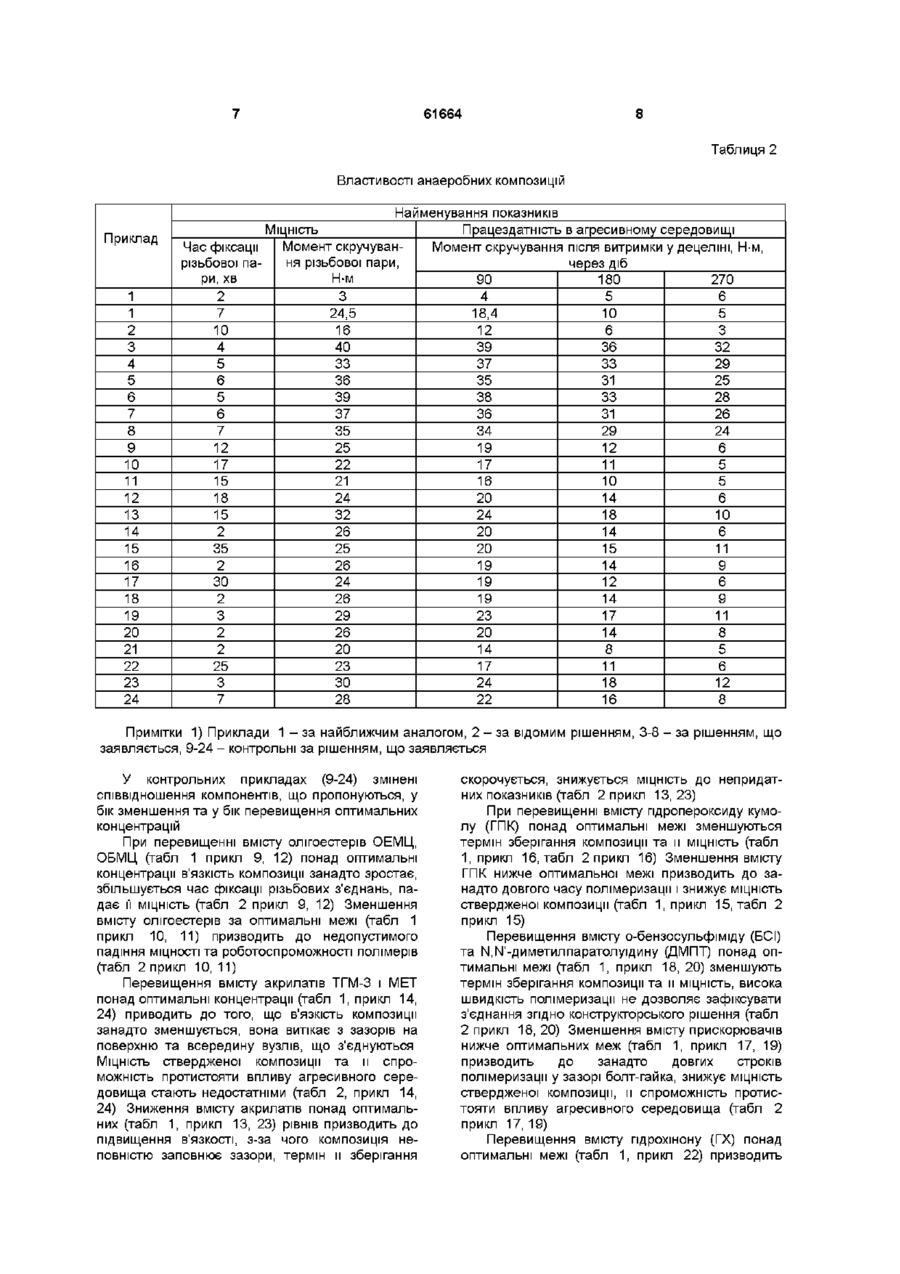

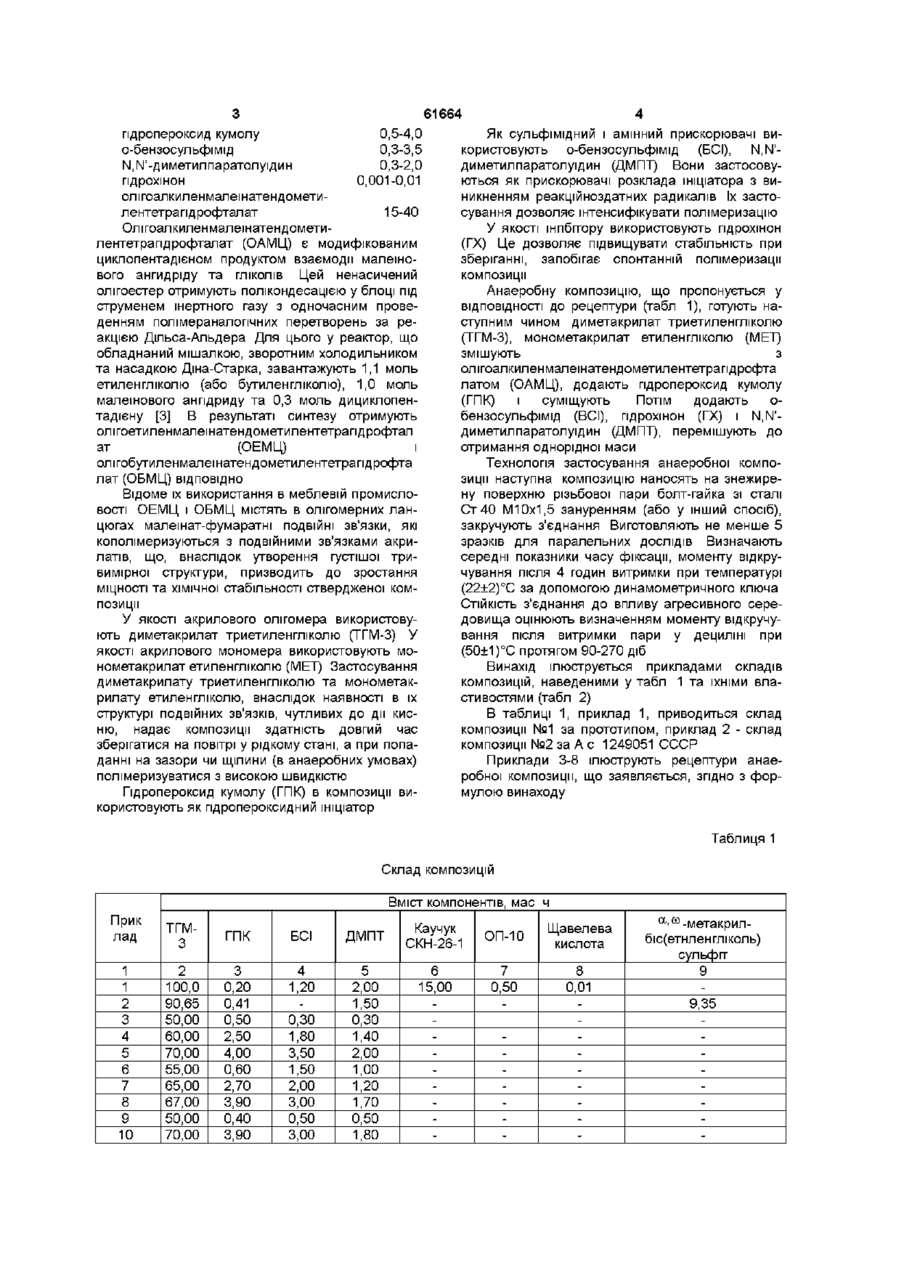

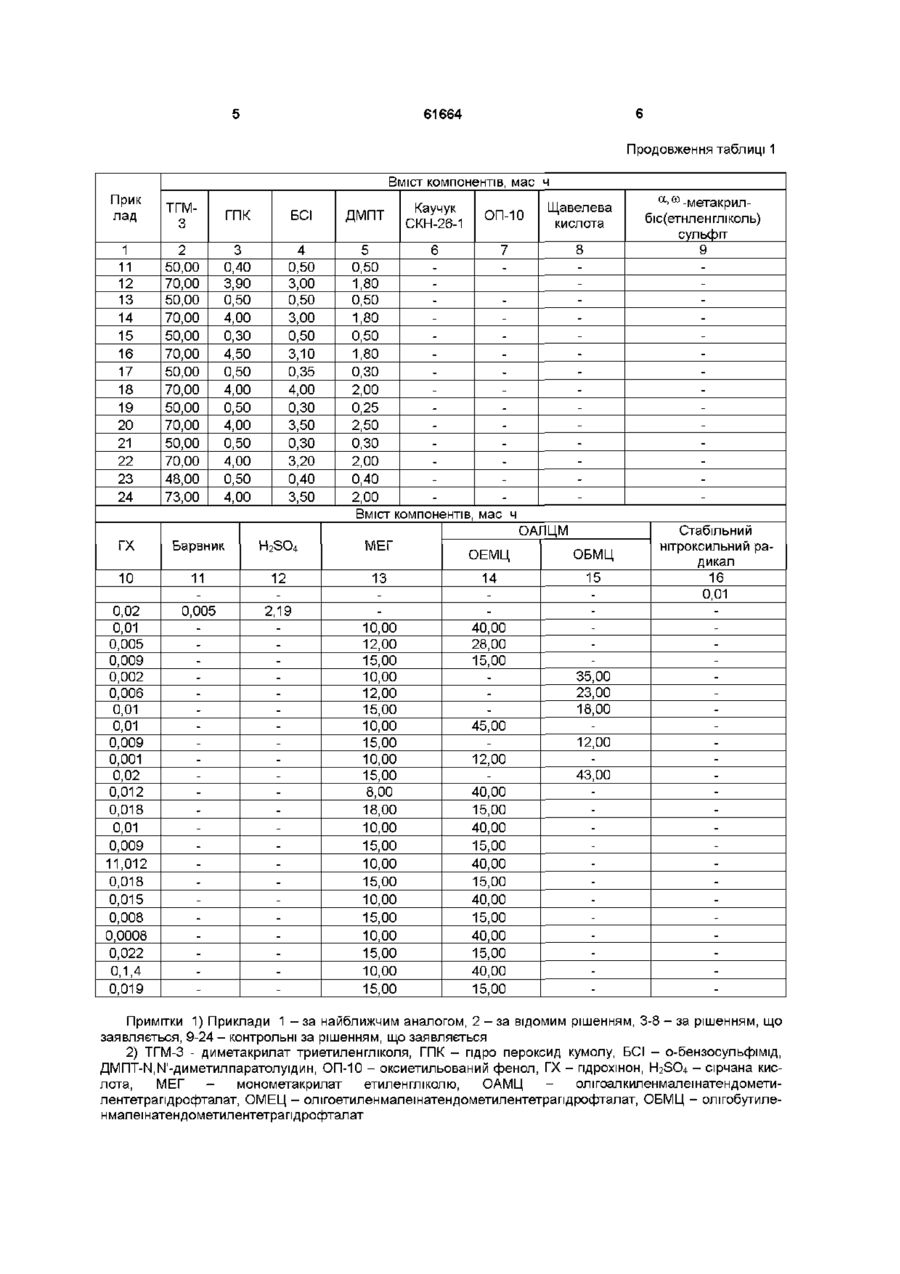

Анаеробна композиція, що містить акриловий олігомер і мономер, пдропероксидний ініціатор, сульфімідний та змінний прискорювачі, інгібітор, яка відрізняється тим, що вона додатково містить олігоалкіленмалешатендометилентетрапдрофталат загальної формули Винахід відноситься до композицій на основі акрилових олігомерів з використанням низькомолекулярних органічних речовин і призначений для застосування в ХІМІЧНІЙ промисловості, машинобудуванні, авіабудуванні, нафтогазовій промисловості для герметизації та стопоріння різьбових з'єднань Відома анаеробна композиція, що містить метакриловий мономер, кислотний прискорювач та гідрохінон [1] Дана композиція має високу якість і надійність стопоріння за рахунок виключення суб'єктивних факторів при и нанесенні Недоліки цієї композиції полягають у тому, що вона має недостатню МІЦНІСТЬ (момент зрушування на болтах М 10x1,5 з конструкційної сталі), що суттєво впливає на МІЦНІСТЬ з'єднувальних вузлів, особливо при значних навантаженнях Найближчим аналогом винаходу є анаеробна герметизуюча композиція, яка використовується в машинобудуванні для герметизації та стопоріння різьбових з'єднань та ущільнення фланцевих з'єднань Композиція МІСТИТЬ акриловий олігомер, змінний та сульфімідний прискорювзчі, пдропероксидний ініціатор, стабіліззтор, олігомерний кзрбоксилвмісний кзучук тз катіоноактивну або нейоногенноактивну поверхнево-активну речовину, в якості якої використано ОП-7, ОП-10, цетилтрідшійхлорид [2] Цей склад дозволяє знизити час фіксації композиції на замаслених поверхнях HO-[-R-OOC-CH=CH-COO-R-OOCCOO-] n -H N -метакрилбіс(етнленгліколь) сульфіт 9 9,35 61664 Продовження таблиці 1 Вміст компонентів, мас ч Прик лад 1 11 12 13 14 15 16 17 18 19 20 21 22 23 24 ТГМ3 гпк БСІ 2 50,00 70,00 50,00 70,00 50,00 70,00 50,00 70,00 50,00 70,00 50,00 70,00 48,00 73,00 3 0,40 3,90 0,50 4,00 0,30 4,50 0,50 4,00 0,50 4,00 0,50 4,00 0,50 4,00 4 0,50 3,00 0,50 3,00 0,50 3,10 0,35 4,00 0,30 3,50 0,30 3,20 0,40 3,50 ДМПТ ОП-10 Щавелева кислота 8 5 6 7 0,50 1,80 0,50 1,80 0,50 1,80 0,30 2,00 0,25 2,50 0,30 2,00 0,40 2,00 Вміст компонентів, мас ч ГХ Барвник H2SO4 МЕГ 10 11 0,005 12 2,19 13 10,00 12,00 15,00 10,00 12,00 15,00 10,00 15,00 10,00 15,00 8,00 18,00 10,00 15,00 10,00 15,00 10,00 15,00 10,00 15,00 10,00 15,00 0,02 0,01 0,005 0,009 0,002 0,006 0,01 0,01 0,009 0,001 0,02 0,012 0,018 0,01 0,009 11,012 0,018 0,015 0,008 0,0008 0,022 0,1,4 0,019 Каучук СКН-26-1 ОАЛЦМ ОЕМЦ ОБМЦ 14 40,00 28,00 15,00 45,00 12,00 40,00 15,00 40,00 15,00 40,00 15,00 40,00 15,00 40,00 15,00 40,00 15,00 15 35,00 23,00 18,00 12,00 43,00 а ю > -метакрилбіс(етнленгліколь) сульфіт 9 Стабільний нітроксильний радикал 16 0,01 Примітки 1) Приклади 1 - за найближчим аналогом, 2 - за відомим рішенням, 3-8 - за рішенням, що заявляється, 9-24 - контрольні за рішенням, що заявляється 2) ТГМ-3 - диметакрилат триетиленгліколя, ГПК - гідро пероксид кумолу, БСІ - о-бензосульфімід, ДМПТ-г\І,г\Г-диметилпаратолуідин, ОП-10 - оксиетильований фенол, ГХ - гідрохінон, H2SO4 - сірчана кислота, МЕГ монометакрилат етиленгліколю, ОАМЦ олігоалкиленмалешатендометилентетрапдрофталат, ОМЕЦ - олігоетиленмалешатендометилентетрапдрофталат, ОБМЦ - олігобутиленмалешатендометилентетрапдрофталат 61664 Таблиця 2 Властивості анаеробних композицій Приклад 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Найменування показників Працездатність в агресивному середовищі Момент скручуванМомент скручування після витримки удецеліні, Н-м, ня різьбової пари, через діб Н-м 90 180 270 3 4 5 6 24,5 18,4 10 5 16 12 6 3 40 39 36 32 33 37 33 29 36 35 31 25 39 38 33 28 37 36 31 26 35 34 29 24 25 19 12 6 22 17 11 5 21 16 10 5 24 20 14 6 32 24 18 10 26 20 14 6 25 20 15 11 26 19 14 9 24 19 12 6 26 19 14 9 29 23 17 11 26 20 14 8 20 14 8 5 23 17 11 6 ЗО 24 18 12 28 22 16 8 МІЦНІСТЬ Час фіксації різьбової пари, хв 2 7 10 4 5 6 5 6 7 12 17 15 18 15 2 35 2 ЗО 2 3 2 2 25 3 7 Примітки 1) Приклади 1 - за найближчим аналогом, 2 - за відомим рішенням, 3-8 - за рішенням, що заявляється, 9-24 - контрольні за рішенням, що заявляється У контрольних прикладах (9-24) змінені співвідношення компонентів, що пропонуються, у бік зменшення та у бік перевищення оптимальних концентрацій При перевищенні вмісту олігоестерів ОЕМЦ, ОБМЦ (табл 1 прикл 9, 12) понад оптимальні концентрації в'язкість КОМПОЗИЦІЇ занадто зростає, збільшується час фіксації різьбових з'єднань, падає її МІЦНІСТЬ (табл 2 прикл 9, 12) Зменшення вмісту олігоестерів за оптимальні межі (табл 1 прикл 10, 11) призводить до недопустимого падіння МІЦНОСТІ та роботоспроможності полімерів (табл 2 прикл 10, 11) Перевищення вмісту акрилатів ТГМ-3 і MET понад оптимальні концентрації (табл 1, прикл 14, 24) приводить до того, що в'язкість композиції занадто зменшується, вона витікає з зазорів на поверхню та всередину вузлів, що з'єднуються МІЦНІСТЬ ствердженої композиції та и спроможність протистояти впливу агресивного середовища стають недостатніми (табл 2, прикл 14, 24) Зниження вмісту акрилатів понад оптимальних (табл 1, прикл 13, 23) рівнів призводить до підвищення в'язкості, з-за чого композиція неповністю заповнює зазори, термін и зберігання скорочується, знижується МІЦНІСТЬ до непридатних показників (табл 2 прикл 13,23) При перевищенні вмісту пдропероксиду кумолу (ГПК) понад оптимальні межі зменшуються термін зберігання композиції та и МІЦНІСТЬ (табл 1, прикл 16, табл 2 прикл 16) Зменшення вмісту ГПК нижче оптимальної межі призводить до занадто довгого часу полімеризації і знижує МІЦНІСТЬ ствердженої композиції (табл 1, прикл 15, табл 2 прикл 15) Перевищення вмісту о-бензосульфіміду (ВСІ) та N.N'-диметилпаратолуідину (ДМПТ) понад оптимальні межі (табл 1, прикл 18, 20) зменшують термін зберігання композиції та и МІЦНІСТЬ, висока швидкість полімеризації не дозволяє зафіксувати з'єднання згідно конструкторського рішення (табл 2 прикл 18,20) Зменшення вмісту прискорювачів нижче оптимальних меж (табл 1, прикл 17, 19) призводить до занадто довгих строків полімеризації у зазорі болт-гайка, знижує МІЦНІСТЬ ствердженої композиції, и спроможність протистояти впливу агресивного середовища (табл 2 прикл 17, 19) Перевищення вмісту гідрохінону (ГХ) понад оптимальні межі (табл 1, прикл 22) призводить 61664 до зростання часу фіксації та зниження МІЦНОСТІ полімеру (табл 2 прикл 22) Зменшення його вмісту за оптимальні межі (табл 1, прикл 21) призводить до скорочення терміну зберігання композиції та падіння МІЦНОСТІ полімеру (табл 2 прикл 21) Наведені дані (табл 2, прикл 9-24) свідчать, що використання будь-яких інших від оптимальних співвідношень вихідних компонентів не дозволяє досягнути поставленої мети Спостерігається зростання або зменшення в'язкості до небажаних величин, неприйнятно збільшується або скорочується час полімеризації, падає МІЦНІСТЬ та працездатність в агресивному середовищі ствердженої композиції в агресивному середовищі Отримано позитивний ефект, який полягає в значному підвищенні МІЦНОСТІ з'єднання теля ствердження нанесеної композиції (у 1,4-1,6 разів) у порівнянні з найближчим аналогом, та зростанні працездатності при дії агресивного середовища дециліна до 5 разів (протягом 90-270 діб) Ефект, що заявляється, досягається при оптимальному співвідношенню компонентів за рахунок використання суміші диметакрилату триетиленгліколю, монометакрилату етиленгліколю, пдропероксиду Комп'ютерна верстка А Крулевський 10 кумолу, о-бензосульфіміду, N,N'диметилпаратолуїдину, гідрохінону та олігоалкиленмалешатендометилентетрапдрофталату Технічні характеристики запропонованої анаеробної композиції дозволяють використовувати и у якості анаеробного герметика з підвищеними МІЦНІСТЮ та працездатністю в агресивному середовищі для ущільнення та стопоріння різьбових з'єднань у різних галузях машинобудування, авіабудівництві, та нафтогазовій промисловості Література 6 1 А с 1249051 СССР, МКИ C09J3/14 Микрокапсулированная анаэробная композиция/ Аронович Д А , Мурох А Ф , Синеоков А П Лыкова Е Л , Станкевич Р П , Вилесова М С , Киселев В Я , Солохина О Г — Опубл 07 08 86 Бюл №29 6 2 Ас 1358390 СССР, МКИ С09КЗ/10, C08L67/06 Анаэробная герметизирующая композиция / Аронович Д А , Николаев Е Ю , Мурох А Ф , Синеоков А П , Микиров Г С , Гуров НА — Опубл 20 1195 Бюл №32 (найближчий аналог) 3 Omelczenco S I , Widienma N G , Bondarenco P О , Rybaczuk W P Niektore cechy szcegolne syntezy і wlasnosci menasyconych ohgoestrow cykloalkilenowych — Polymery-trowzywa wielkoczasteczkowe 1984, v 29 — S 165-170 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
