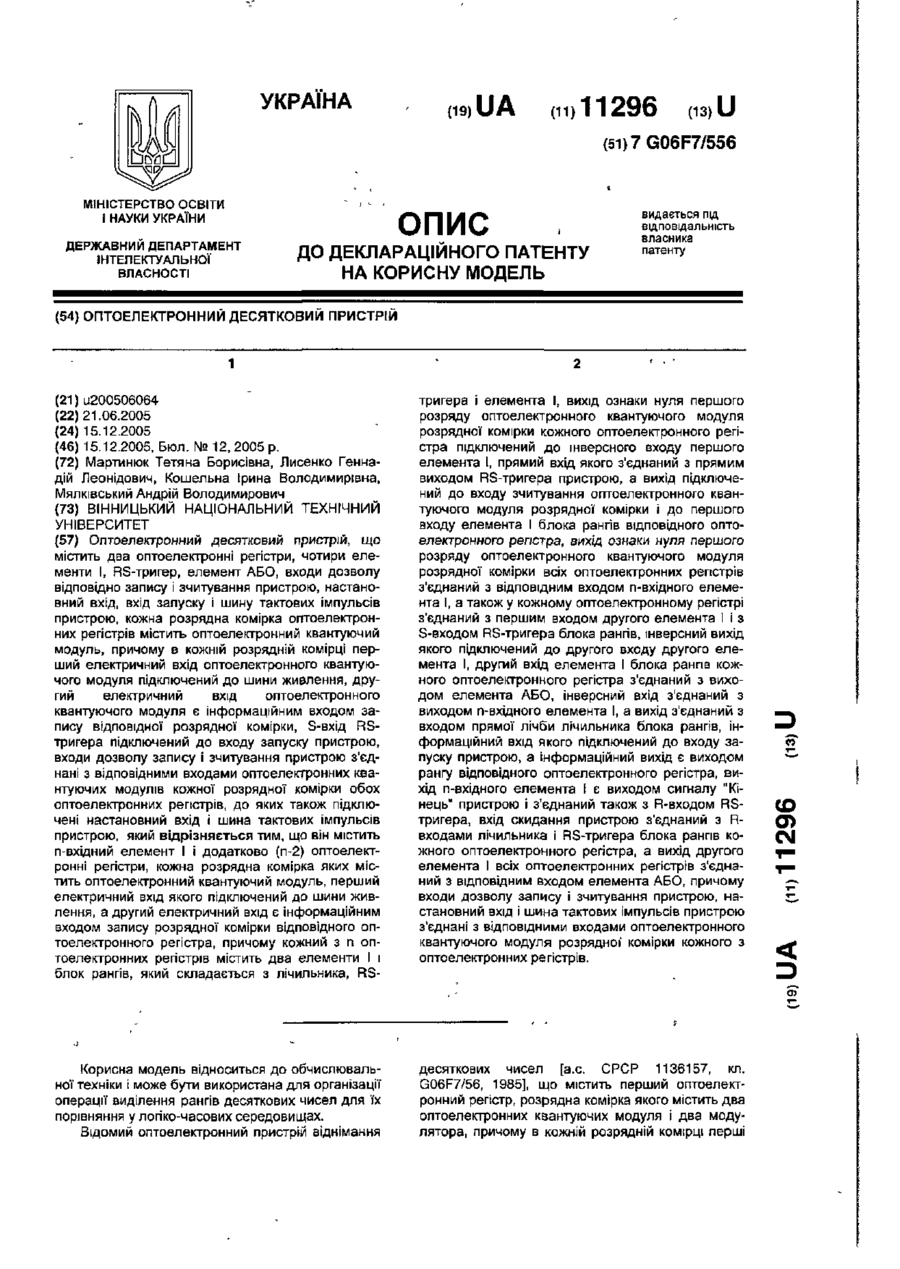

Оптоелектронний десятковий пристрій

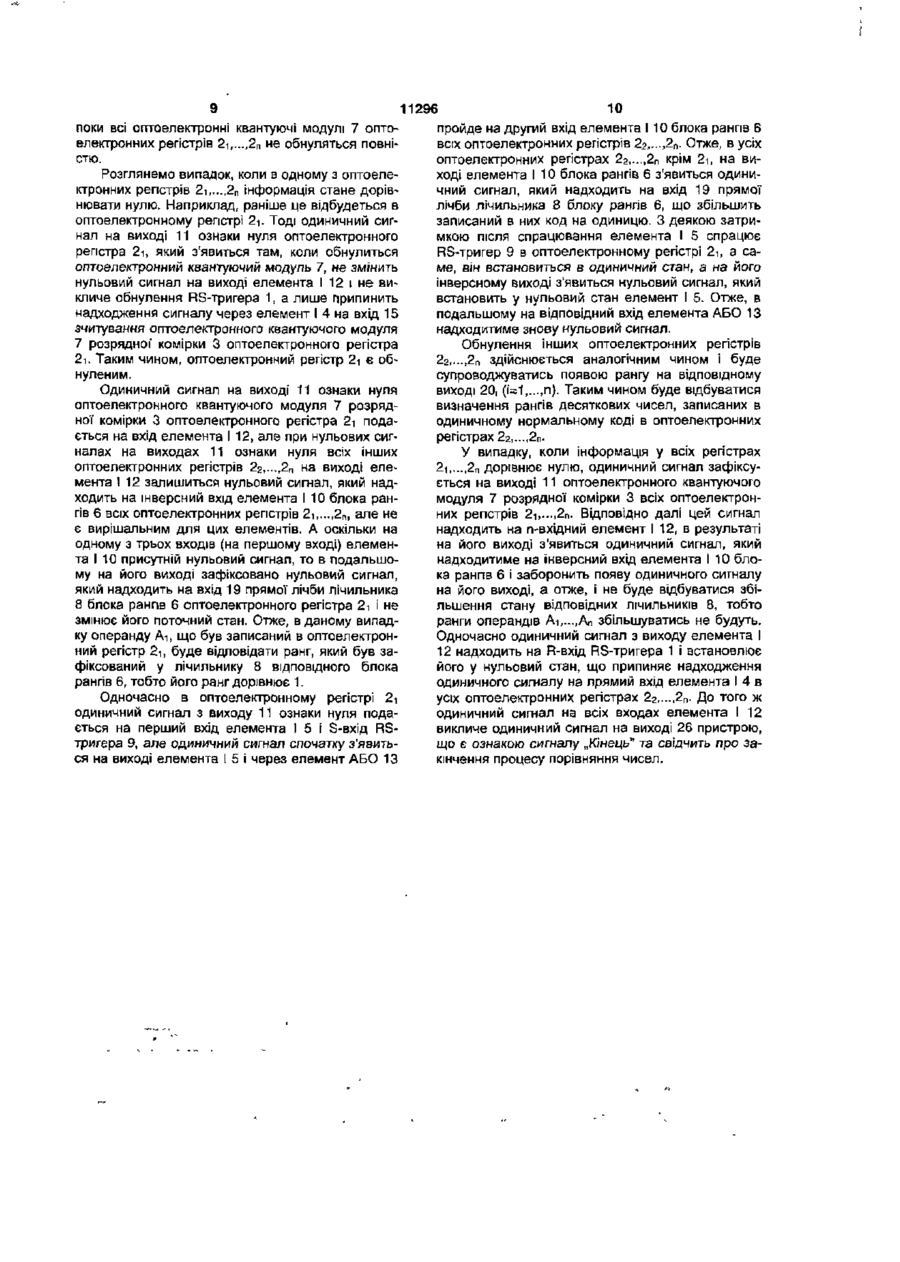

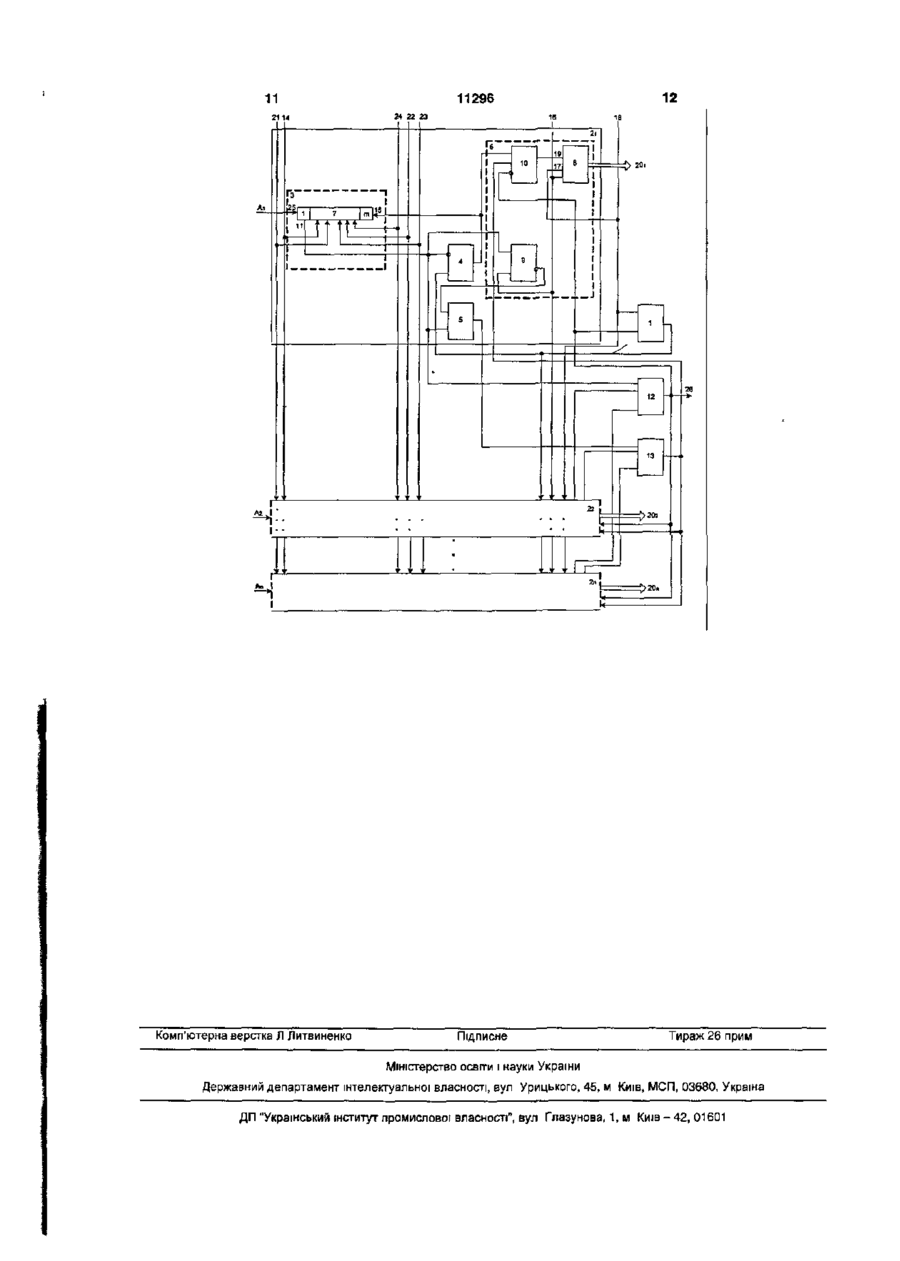

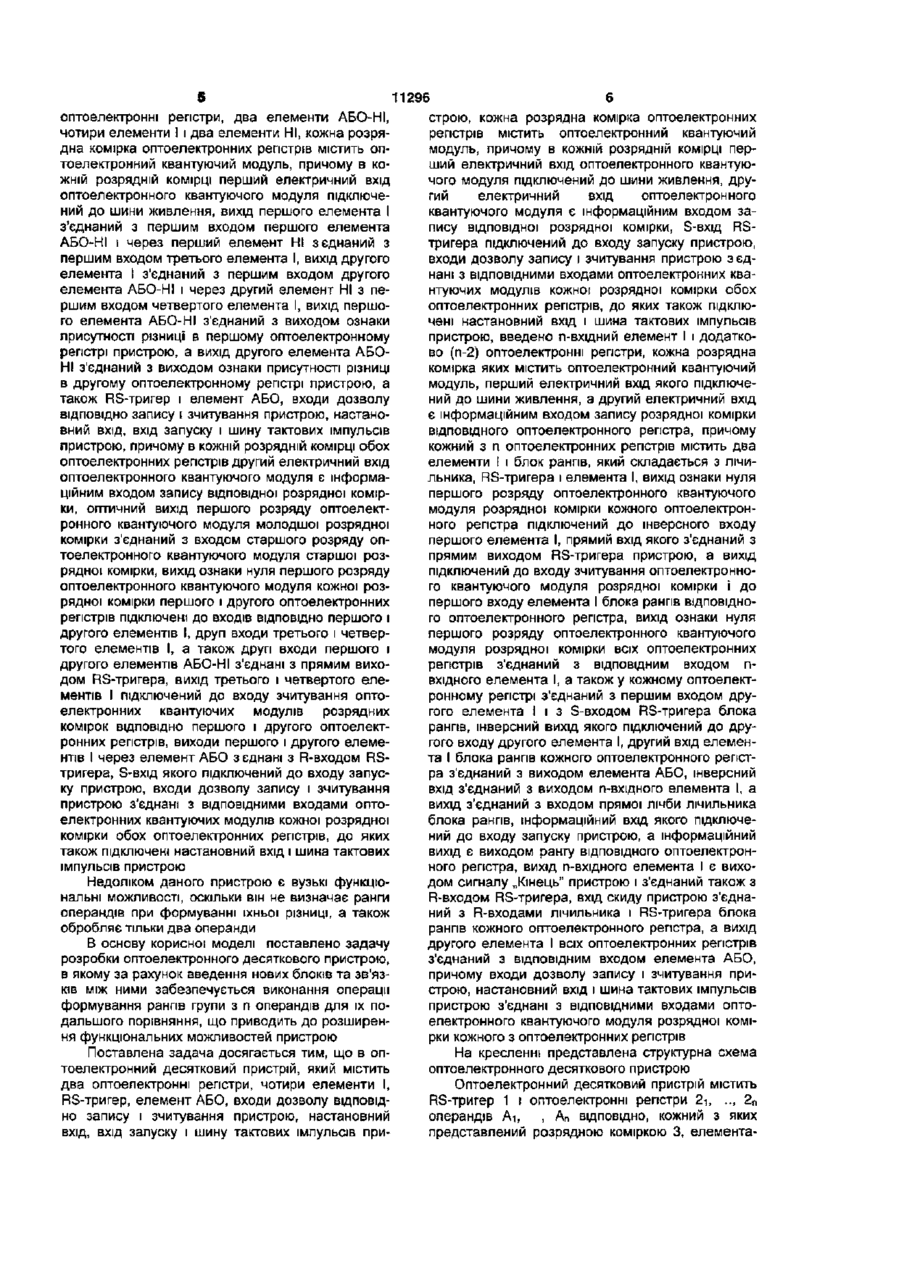

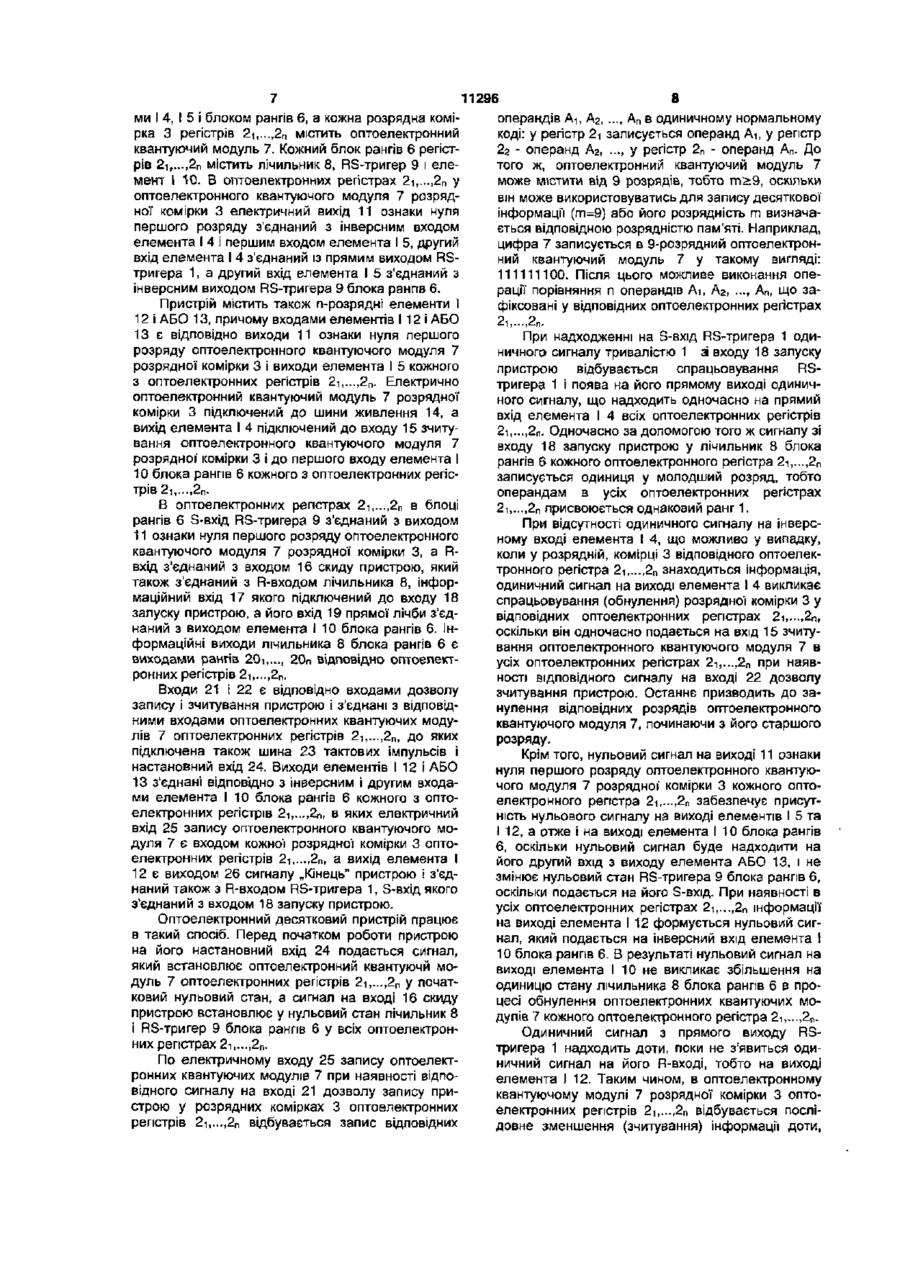

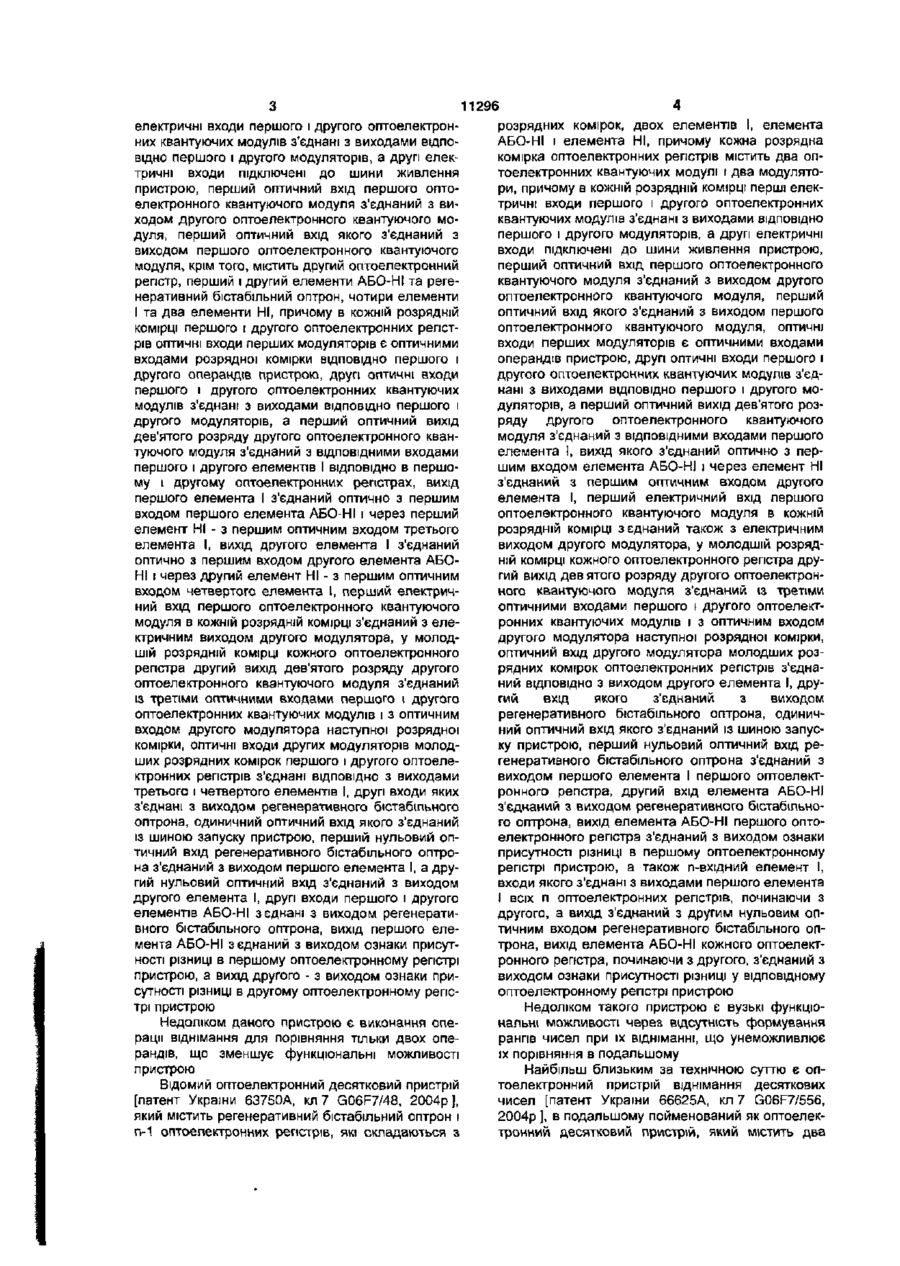

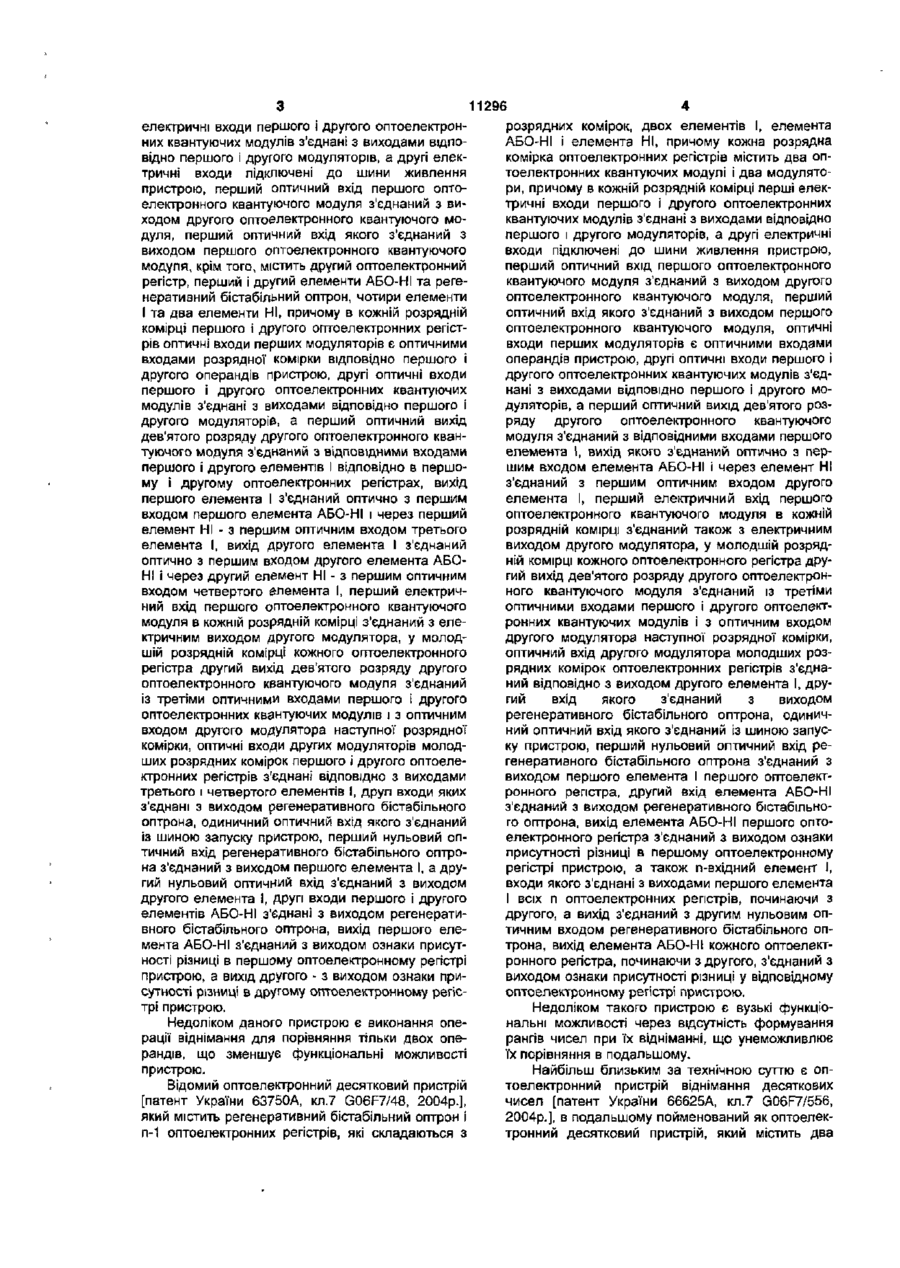

Оптоелектроннии десятковий пристрій, що містить два оптоелектронні регістри, чотири елементи І, RS-тригер, елемент АБО, входи дозволу відповідно запису і зчитування пристрою, настановний вхід, вхід запуску і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектроннии квантуючий модуль, причому в кожній розрядній комірці перший електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення, другий електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, S-вхід RSтригера підключений до входу запуску пристрою, входи дозволу запису і зчитування пристрою з'єднані з відповідними входами оптоелектронних квантуючих модулів кожної розрядної комірки обох оптоелектронних регістрів, до яких також підключені настановний вхід І шина тактових імпульсів пристрою, який відрізняється тим, що він містить п-вхідний елемент І і додатково (п-2) оптоелектронні регістри, кожна розрядна комірка яких містить оптоелектроннии квантуючий модуль, перший електричний вхід якого підключений до шини живлення, а другий електричний вхід є інформаційним входом запису розрядної комірки відповідного оптоелектронного регістра, причому кожний з п оптоелектронних регістрів містить два елементи І і блок рангів, який складається з лічильника, RS тригера і елемента І, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля розрядної комірки кожного оптоелектронного регістра підключений до інверсного входу першого елемента І, прямий вхід якого з'єднаний з прямим виходом RS-тригера пристрою, а вихід підключений до входу зчитування оптоелектронного квантуючого модуля розрядної комірки і до першого входу елемента І блока рангів відповідного оптоелектронного регістра, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля розрядної комірки всіх оптоелектронних регістрів з'єднаний з відповідним входом n-вхідного елемента І, а також у кожному оптоелектронному регістрі з'єднаний з першим входом другого елемента І і з S-входом RS-тригера блока рангів, інверсний вихід якого підключений до другого входу другого елемента І, другий вхід елемента І блока ранпв кожного оптоелектронного регістра з'єднаний з виходом елемента АБО, інверсний вхід з'єднаний з виходом n-вхідного елемента І, а вихід з'єднаний з входом прямої лічби лічильника блока рангів, інформаційний вхід якого підключений до входу запуску пристрою, а інформаційний вихід є виходом рангу відповідного оптоелектронного регістра, вихід n-вхідного елемента І є виходом сигналу "Кінець" пристрою і з'єднаний також з R-входом RSтригера, вхід скидання пристрою з'єднаний з Rвходами лічильника І RS-тригера блока рангів кожного оптоелектронного регістра, а вихід другого елемента І всіх оптоелектронних регістрів з'єднаний з відповідним входом елемента АБО, причому входи дозволу запису і зчитування пристрою, настановний вхід і шина тактових імпульсів пристрою з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної' комірки кожного з оптоелектронних регістрів. Корисна модель відноситься до обчислювальної техніки і може бути використана для організації операції виділення рангів десяткових чисел для їх порівняння у логіко-часових середовищах. Відомий оптоелектроннии пристрій віднімання десяткових чисел [а.с. СРСР 1136157, кл. G06F7/56, 1985], що містить перший оптоелектроннии регістр, розрядна комірка якого містить два оптоелектронних квантуючих модуля і два модулятора, причому в кожній розрядній комірці перші (О О) CM 11296 4 розрядних комірок, двох елементів І, елемента електричні входи першого і другого оптоелектронАБО-НІ і елемента НІ, причому кожна розрядна них квантуючих модулів з'єднані з виходами відпокомірка оптоелектронних регістрів містить два опвідно першого і другого модуляторів, а другі електоелектронних квантуючих модулі і два модулятотричні входи підключені до шини живлення ри, причому в кожній розрядній комірці перші елекпристрою, перший оптичний вхід першого оптотричні входи першого І другого оптоелектронних електронного квантуючого модуля з'єднаний з виквантуючих модулів з'єднані з виходами відповідно ходом другого оптоелектронного квантуючого мопершого і другого модуляторів, а другі електричні дуля, перший оптичний вхід якого з'єднаний з входи підключені до шини живлення пристрою, виходом першого оптоелектронного квантуючого перший оптичний вхід першого оптоелектронного модуля, крім того, містить другий оптоелектронний квантуючого модуля з'єднаний з виходом другого регістр, перший І другий елементи АБО-НІ та регеоптоелектронного квантуючого модуля, перший неративний бістабільний оптрон, чотири елементи оптичний вхід якого з'єднаний з виходом першого І та два елементи НІ, причому в кожній розрядній оптоелектронного квантуючого модуля, оптичні комірці першого і другого оптоелектронних регіствходи перших модуляторів є оптичними входами рів оптичні входи перших модуляторів є оптичними операндів пристрою, другі оптичні входи першого і входами розрядної комірки відповідно першого і другого оптоелектронних квантуючих модулів з'єддругого операндів пристрою, другі оптичні входи нані з виходами відповідно першого і другого мопершого і другого оптоелектронних квантуючих дуляторів, а перший оптичний вихід дев'ятого розмодулів з'єднані з виходами відповідно першого і ряду другого оптоелектронного квантуючого другого модуляторів, а перший оптичний вихід модуля з'єднаний з відповідними входами першого дев'ятого розряду другого оптоелектронного кванелемента і, вихід якого з'єднаний оптично з пертуючого модуля з'єднаний з відповідними входами шим входом елемента АБО-НІ і через елемент НІ першого і другого елементів І відповідно в першоз'єднаний з першим оптичним входом другого му і другому оптоелектронних регістрах, вихід елемента І, перший електричний вхід першого першого елемента І з'єднаний оптично з першим оптоелектронного квантуючого модуля в кожній входом першого елемента АБО-НІ і через перший розрядній комірці з'єднаний також з електричним елемент НІ - з першим оптичним входом третього виходом другого модулятора, у молодшій розряделемента І, вихід другого елемента І з'єднаний ній комірці кожного оптоелектронного регістра друоптично з першим входом другого елемента АБОгий вихід дев'ятого розряду другого оптоелектронНІ і через другий елемент НІ - з першим оптичним ного квантуючого модуля з'єднаний із третіми входом четвертого елемента І, перший електричоптичними входами першого і другого оптоелектний вхід першого оптоелектронного квантуючого ронних квантуючих модулів і з оптичним входом модуля в кожній розрядній комірці з'єднаний з еледругого модулятора наступної розрядної комірки, ктричним виходом другого модулятора, у молодоптичний вхід другого модулятора молодших розшій розрядній комірці кожного оптоелектронного рядних комірок оптоелектронних регістрів з'єднарегістра другий вихід дев'ятого розряду другого ний відповідно з виходом другого елемента І, друоптоелектронного квантуючого модуля з'єднаний гий вхід якого з'єднаний з виходом із третіми оптичними входами першого і другого регенеративного бістабільного оптрона, одиничоптоелектронних квантуючих модулів і з оптичним ний оптичний вхід якого з'єднаний із шиною запусвходом другого модулятора наступної розрядної ку пристрою, перший нульовий оптичний вхід рекомірки, оптичні входи других модуляторів молодгенеративного бістабільного оптрона з'єднаний з ших розрядних комірок першого і другого оптоелевиходом першого елемента І першого оптоелектктронних регістрів з'єднані відповідно з виходами ронного регістра, другий вхід елемента АБО-НІ третього і четвертого елементів І, другі входи яких з'єднаний з виходом регенеративного бістабільноз'єднані з виходом регенеративного бістабільного го оптрона, вихід елемента АБО-НІ першого оптооптрона, одиничний оптичний вхід якого з'єднаний електронного регістра з'єднаний з виходом ознаки із шиною запуску пристрою, перший нульовий опприсутності різниці в першому оптоелектронному тичний вхід регенеративного бістабільного оптрорегістрі пристрою, а також n-вхідний елемент І, на з'єднаний з виходом першого елемента І, а друвходи якого з'єднані з виходами першого елемента гий нульовий оптичний вхід з'єднаний з виходом І всіх п оптоелектронних регістрів, починаючи з другого елемента І, другі входи першого і другого другого, а вихід з'єднаний з другим нульовим опелементів АБО-НІ з'єднані з виходом регенератитичним входом регенеративного бістабільного опвного бістабільного оптрона, вихід першого елетрона, вихід елемента АБО-НІ кожного оптоелектмента АБО-НІ з'єднаний з виходом ознаки присутронного регістра, починаючи з другого, з'єднаний з ності різниці в першому оптоелектронному регістрі виходом ознаки присутності різниці у відповідному пристрою, а вихід другого - з виходом ознаки приоптоелектронному регістрі пристрою. сутності різниці в другому оптоелектронному регістрі пристрою. Недоліком такого пристрою є вузькі функціоНедоліком даного пристрою є виконання опенальні можливості через відсутність формування рації віднімання для порівняння тільки двох оперангів чисел при їх відніманні, що унеможливлює рандів, що зменшує функціональні можливості їх порівняння в подальшому. пристрою. Найбільш близьким за технічною суттю є опВідомий оптоелектронний десятковий пристрій тоелектронний пристрій віднімання десяткових [патент України 63750А, кл.7 G06F7/48, 2004р.], чисел [патент України 66625А, кл.7 G06F7/556, який містить регенеративний бістабільний оптрон і 2004р.], в подальшому пойменований як оптоелекп-1 оптоелектронних регістрів, які складаються з тронний десятковий пристрій, який містить два в 11296 оптоелектронні регістри, два елементи АБО-НІ, чотири елементи І і два елементи НІ, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці перший електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення, вихід першого елемента І з'єднаний з першим входом першого елемента АБО-НІ і через перший елемент НІ з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом другого елемента АБО-НІ і через другий елемент НІ з першим входом четвертого елемента І, вихід першого елемента АБО-НІ з'єднаний з виходом ознаки присутності різниці в першому оптоелектронному регістрі пристрою, а вихід другого елемента АБОНІ з'єднаний з виходом ознаки присутності різниці в другому оптоелектронному регістрі пристрою, а також RS-тригер І елемент АБО, входи дозволу ВІДПОВІДНО запису і зчитування пристрою, настановний вхід, вхід запуску і шину тактових імпульсів пристрою, причому в кожній розрядній комірці обох оптоелектронних регістрів другий електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, оптичний вихід першого розряду оптоелектронного квантуючого модуля молодшої розрядної комірки з'єднаний з входом старшого розряду оптоелектронного квантуючого модуля старшої розрядної комірки, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля кожної розрядної комірки першого і другого оптоелектронних регістрів підключені до входів відповідно першого і другого елементів І, другі входи третього і четвертого елементів І, а також другі входи першого і другого елементів АБО-НІ з'єднані з прямим виходом RS-тригера, вихід третього і четвертого елементів і підключений до входу зчитування оптоелектронних квантуючих модулів розрядних комірок відповідно першого і другого оптоелектронних регістрів, виходи першого і другого елементів І через елемент АБО з'єднані з R-входом RSтригера, S-вхід якого підключений до входу запуску пристрою, входи дозволу запису і зчитування пристрою з'єднані з відповідними входами оптоелектронних квантуючих модулів кожної розрядної комірки обох оптоелектронних регістрів, до яких також підключені настановний вхід І шина тактових імпульсів пристрою. Недоліком даного пристрою є вузькі функціональні можливості, оскільки він не визначає ранги операндів при формуванні їхньої різниці, а також обробляє тільки два операнди. В основу корисної моделі поставлено задачу розробки оптоелектронного десяткового пристрою, в якому за рахунок введення нових блоків та зв'язків між ними забезпечується виконання операції формування рангів групи з п операндів для їх подальшого порівняння, що приводить до розширення функціональних можливостей пристрою. Поставлена задача досягається тим, що в оптоелектронний десятковий пристрій, який містить два оптоелектронні регістри, чотири елементи І, RS-тригер, елемент АБО, входи дозволу відповідно запису і зчитування пристрою, настановний вхід, вхід запуску і шину тактових імпульсів при строю, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці перший електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення, другий електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, S-вхід RSтригера підключений до входу запуску пристрою, входи дозволу запису і зчитування пристрою з'єднані з відповідними входами оптоелектронних квантуючих модулів кожної розрядної комірки обох оптоелектронних регістрів, до яких також підключені настановний вхід і шина тактових імпульсів пристрою, введено п-вхідний елемент І і додатково (п-2) оптоелектронні регістри, кожна розрядна комірка яких містить оптоелектронний квантуючий модуль, перший електричний вхід якого підключений до шини живлення, а другий електричний вхід є інформаційним входом запису розрядної комірки відповідного оптоелектронного регістра, причому кожний з п оптоелектронних регістрів містить два елементи І І блок рангів, який складається з лічильника, RS-тригера і елемента І, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля розрядної комірки кожного оптоелектронного регістра підключений до інверсного входу першого елемента І, прямий вхід якого з'єднаний з прямим виходом RS-тригера пристрою, а вихід підключений до входу зчитування оптоелектронного квантуючого модуля розрядної комірки і до першого входу елемента І блока рангів відповідного оптоелектронного регістра, вихід ознаки нуля першого розряду оптоелектронного квантуючого модуля розрядної' комірки всіх оптоелектронних регістрів з'єднаний з відповідним входом пвхідного елемента І, а також у кожному оптоелектронному регістрі з'єднаний з першим входом другого елемента І і з S-входом RS-тригера блока рангів, інверсний вихід якого підключений до другого входу другого елемента І, другий вхід елемента І блока рангів кожного оптоелектронного регістра з'єднаний з виходом елемента АБО, інверсний вхід з'єднаний з виходом n-вхідного елемента І, а вихід з'єднаний з входом прямої лічби лічильника блока рангів, інформаційний вхід якого підключений до входу запуску пристрою, а інформаційний вихід є виходом рангу відповідного оптоелектронного регістра, вихід n-вхідного елемента І є виходом сигналу „Кінець" пристрою і з'єднаний також з R-входом RS-тригера, вхід скиду пристрою з'єднаний з R-входами лічильника і RS-тригера блока рангів кожного оптоелектронного регістра, а вихід другого елемента І всіх оптоелектронних регістрів з'єднаний з відповідним входом елемента АБО, причому входи дозволу запису і зчитування пристрою, настановний вхід і шина тактових імпульсів пристрою з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки кожного з оптоелектронних регістрів. На кресленні представлена структурна схема оптоелектронного десяткового пристрою. Оптоелектронний десятковий пристрій містить RS-тригер 1 і оптоелектронні регістри 2ь ..., 2 П операндів Аі, ..., Ап ВІДПОВІДНО, КОЖНИЙ З ЯКИХ представлений розрядною коміркою 3, елемента ми І 4, І 5 і блоком рангів 6, а кожна розрядна комірка 3 регістрів 2і,.,.,2п містить оптоелектронний квантуючий модуль 7. Кожний блок рангів 6 регістрів 2і,...,2 п містить лічильник 8, RS-тригер 9 і елемент І 10. В оптоелектронних регістрах 2і,...,2п у оптоелектронного квантуючого модуля 7 розрядної комірки 3 електричний вихід 11 ознаки нуля першого розряду з'єднаний з інверсним входом елемента І 4 і першим входом елемента І 5, другий вхід елемента І 4 з'єднаний із прямим виходом RSтригера 1, а другий вхід елемента І 5 з'єднаний з інверсним виходом RS-тригера 9 блока рангів 6. Пристрій містить також n-розрядні елементи І 12 і АБО 13, причому входами елементів М 2 і АБО 13 є відповідно виходи 11 ознаки нуля першого розряду оптоелектронного квантуючого модуля 7 розрядної комірки 3 і виходи елемента І 5 кожного з оптоелектронних регістрів 2і т ... ,2П. Електрично оптоелектронний квантуючий модуль 7 розрядної комірки 3 підключений до шини живлення 14, а вихід елемента І 4 підключений до входу 15 зчитування оптоелектронного квантуючого модуля 7 розрядної комірки 3 і до першого входу елемента І 10 блока рангів 6 кожного з оптоелектронних регістрів 2і,...,2 п . В оптоелектронних регістрах 2і,.„,2 п в блоці рангів 6 S-вхід RS-тригера 9 з'єднаний з виходом 11 ознаки нуля першого розряду оптоелектронного квантуючого модуля 7 розрядної комірки 3, a Rвхід з'єднаний з входом 16 скиду пристрою, який також з'єднаний з R-входом лічильника 8, інформаційний вхід 17 якого підключений до входу 18 запуску пристрою, а його вхід 19 прямої лічби з'єднаний з виходом елемента І 10 блока рангів 6. Інформаційні виходи лічильника 8 блока рангів 6 є виходами рангів 20т,..., 20 п відповідно оптоелектронних регістрів 2і,...,2п. Входи 21 і 22 є відповідно входами дозволу запису і зчитування пристрою і з'єднані з відповідними входами оптоелектронних квантуючих модулів 7 оптоелектронних регістрів 2і,...,2 п , до яких підключена також шина 23 тактових імпульсів І настановний вхід 24. Виходи елементів І 12 і АБО 13 з'єднані відповідно з інверсним і другим входами елемента І 10 блока рангів 6 кожного з оптоелектронних регістрів 2і,...,2п, в яких електричний вхід 25 запису оптоелектронного квантуючого модуля 7 є входом кожної розрядної комірки 3 оптоелектронних регістрів 2і,...,2п, а вихід елемента ! 12 є виходом 26 сигналу „Кінець" пристрою і з'єднаний також з R-входом RS-тригера 1, S-вхід якого з'єднаний з входом 18 запуску пристрою. Оптоелектронний десятковий пристрій працює в такий спосіб. Перед початком роботи пристрою на його настановний вхід 24 подається сигнал, який встановлює оптоелектронний квантуючй модуль 7 оптоелектронних регістрів 2і 2 П у початковий нульовий стан, а сигнал на вході 16 скиду пристрою встановлює у нульовий стан лічильник 8 і RS-тригер 9 блока рангів 6 у всіх оптоелектронних регістрах 2і,...,2 п . По електричному входу 25 запису оптоелектронних квантуючих модулів 7 при наявності відповідного сигналу на вході 21 дозволу запису пристрою у розрядних комірках 3 оптоелектронних регістрів 2-і,...,2п відбувається запис відповідних 11296 8 операндів Аі, Аг, .... Ап в одиничному нормальному коді: у регістр 2і записується операнд Аі, у регістр 2.2 - операнд А2, ..., у регістр 2 п - операнд Ап. До того ж, оптоелектронний квантуючий модуль 7 може містити від 9 розрядів, тобто т > 9 , оскільки він може використовуватись для запису десяткової інформації (т=9) або його розрядність m визначається відповідною розрядністю пам'яті. Наприклад, цифра 7 записується в 9-розрядний оптоелектронний квантуючий модуль 7 у такому вигляді: 111111100. Після цього можливе виконання операції' порівняння п операндів А-і, Аг, .... А„, що зафіксовані у відповідних оптоелектронних регістрах 2,,...,2П. При надходженні на S-вхід RS-тригера 1 одиничного сигналу тривалістю 1 зі входу 18 запуску пристрою відбувається спрацьовування RSтригера 1 і поява на його прямому виході одиничного сигналу, що надходить одночасно на прямий вхід елемента І 4 всіх оптоелектронних регістрів 2і,...,2п. Одночасно за допомогою того ж сигналу зі входу 18 запуску пристрою у лічильник 8 блока рангів 6 кожного оптоелектронного регістра 2i,...,2n записується одиниця у молодший розряд, тобто операндам в усіх оптоелектронних регістрах 2і,...,2п присвоюється однаковий ранг 1. При відсутності одиничного сигналу на інверсному вході елемента І 4, що можливо у випадку, коли у розрядній, комірці 3 відповідного оптоелектронного регістра 2і,...,2п знаходиться інформація, одиничний сигнал на виході елемента І 4 викликає спрацьовування (обнуления) розрядної комірки 3 у відповідних оптоелектронних регістрах 2і,...,2п, оскільки він одночасно подається на вхід 15 зчитування оптоелектронного квантуючого модуля 7 в усіх оптоелектронних регістрах 2і,...,2 п при наявності ВІДПОВІДНОГО сигналу на вході 22 дозволу зчитування пристрою. Останнє призводить до занулення відповідних розрядів оптоелектронного квантуючого модуля 7, починаючи з його старшого розряду. Крім того, нульовий сигнал на виході 11 ознаки нуля першого розряду оптоелектронного квантуючого модуля 7 розрядної комірки 3 кожного оптоелектронного регістра 2і,...,2п забезпечує присутність нульового сигналу на виході елементів І 5 та І 12, а отже І на виході елемента ! 10 блока рангів 6, оскільки нульовий сигнал буде надходити на його другий вхід з виходу елемента АБО 13, і не змінює нульовий стан RS-тригера 9 блока рангів 6, оскільки подається на його S-вхід. При наявності в усіх оптоелектронних регістрах 2і,...,2 п інформації на виході елемента І 12 формується нульовий сигнал, який подається на інверсний вхід елемента І 10 блока рангів 6. В результаті нульовий сигнал на виході елемента 110 не викликає збільшення на одиницю стану лічильника 8 блока рангів 6 в процесі обнуления оптоелектронних квантуючих модулів 7 кожного оптоелектронного регістра 2і,...,2п. Одиничний сигнал з прямого виходу RSтригера 1 надходить доти, поки не з'явиться одиничний сигнал на його R-вході, тобто на виході елемента І 12. Таким чином, в оптоелектронному квантуючому модулі 7 розрядної" комірки 3 оптоелектронних регістрів 2і,...,2п відбувається послідовне зменшення (зчитування) інформації доти, 9 поки всі оптоелектронні квантуючі модулі 7 оптоелектронних регістрів 2і,--.,2п не обнуляться повністю. Розглянемо випадок, коли в одному з оптоелектронних регістрів 2i,...,2n інформація стане дорівнювати нулю. Наприклад, раніше це відбудеться в оптоелектронному регістрі 2ь Тоді ОДИНИЧНИЙ сигнал на виході 11 ознаки нуля оптоелектронного регістра 2і, який з'явиться там, коли обнулиться оптоелектронний квантуючий модуль 7, не змінить нульовий сигнал на виході елемента І 12 і не викличе обнуления RS-тригера 1, а лише припинить надходження сигналучерез елемент І 4 на вхід 15 зчитування оптоелектронного квантуючого модуля 7 розрядної комірки 3 оптоепектронного регістра 2-і. Таким чином, оптоелектронний регістр 2^ є обнуленим. Одиничний сигнал на виході 11 ознаки нуля оптоелектронного квантуючого модуля 7 розрядної комірки 3 оптоелектронного регістра 2і подається на вхід елемента І 12, але при нульових сигналах на виходах 11 ознаки нуля всіх інших оптоелектронних регістрів 22,...,2П на виході елемента І 12 залишиться нульовий сигнал, який надходить на інверсний вхід елемента І 10 блока рангів 6 всіх оптоелектронних регістрів 2-і,...,2П, але не є вирішальним для цих елементів. А оскільки на одному з трьох входів (на першому вході) елемента І 10 присутній нульовий сигнал, то в подальшому на його виході зафіксовано нульовий сигнал, який надходить на вхід 19 прямої лічби лічильника 8 блока рангів 6 оптоелектронного регістра 2і і не змінює його поточний стан. Отже, в даному випадку операнду А-,, що був записаний в оптоелектронний регістр 2і, буде відповідати ранг, який був зафіксований у лічильнику 8 відповідного блока рангів 6, тобто його ранг дорівнює 1. Одночасно в оптоелектронному регістрі 2і одиничний сигнал з виходу 11 ознаки нуля подається на перший вхід елемента і 5 і S-вхід RSтригера 9, але одиничний сигнал спочатку з'явиться на виході елемента І 5 і через елемент АБО 13 11296 10 пройде на другий вхід елемента І 10 блока рангів 6 всіх оптоелектронних регістрів 22,...,2П. Отже, в усіх оптоелектронних регістрах 22,...,2П крім 2І, на виході елемента І 10 блока рангів 6 з'явиться одиничний сигнал, який надходить на вхід 19 прямої лічби лічильника 8 блоку рангів 6, що збільшить записаний в них код на одиницю. З деякою затримкою після спрацювання елемента І 5 спрацює RS-тригер 9 в оптоелектронному регістрі 2і, а саме, він встановиться в одиничний стан, а на його інверсному виході з'явиться нульовий сигнал, який встановить у нульовий стан елемент І 5. Отже, в подальшому на відповідний вхід елемента АБО 13 надходитиме знову нульовий сигнал. Обнуления інших оптоелектронних регістрів 2г,...,2п здійснюється аналогічним чином і буде супроводжуватись появою рангу на відповідному виході 20, (і=1,...,п). Таким чином буде відбуватися визначення рангів десяткових чисел, записаних в одиничному нормальному коді в оптоелектронних регістрах 22,...,2п. У випадку, коли інформація у всіх регістрах 2і,...,2п дорівнює нулю, одиничний сигнал зафіксується на виході 11 оптоелектронного квантуючого модуля 7 розрядної комірки 3 всіх оптоелектронних регістрів 2і,...,2 п . Відповідно далі цей сигнал надходить на n-вхідний елемент І 12, в результаті на його виході з'явиться одиничний сигнал, який надходитиме на інверсний вхід елемента І 10 блока рангів 6 і заборонить появу одиничного сигналу на його виході, а отже, І не буде відбуватися збільшення стану відповідних лічильників 8, тобто ранги операндів Аі,...,Ап збільшуватись не будуть. Одночасно одиничний сигнал з виходу елемента І 12 надходить на R-вхід RS-тригера 1 і встановлює його у нульовий стан, що припиняє надходження одиничного сигналу на прямий вхід елемента І 4 в усіх оптоелектронних регістрах 22,...,2П. До того ж одиничний сигнал на всіх входах елемента І 12 викличе одиничний сигнал на виході 26 пристрою, що є ознакою сигналу „Кінець" та свідчить про закінчення процесу порівняння чисел. 11 12 11296 31 14 Л Ч-I • • Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
