Спосіб скошування трав і косарка смаглія

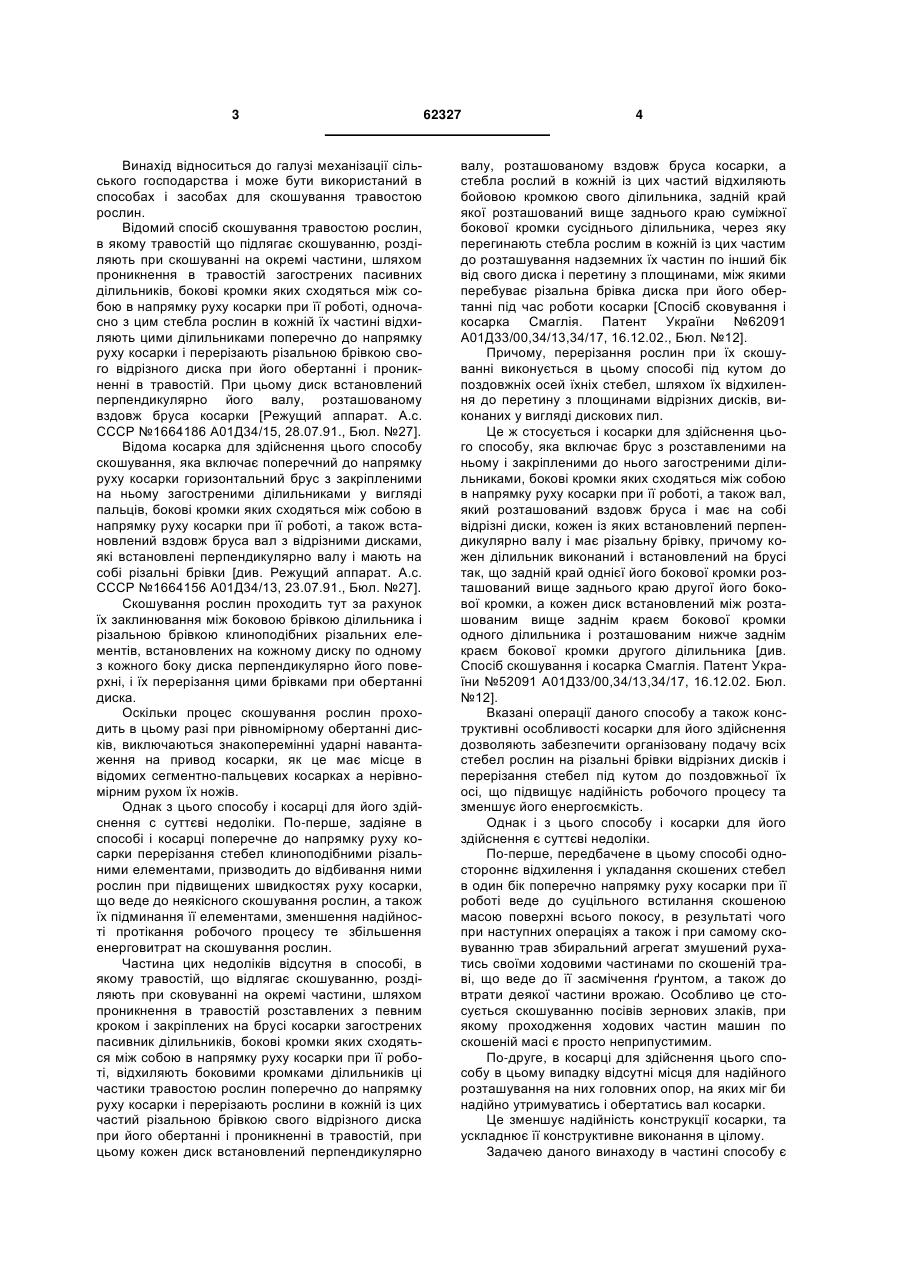

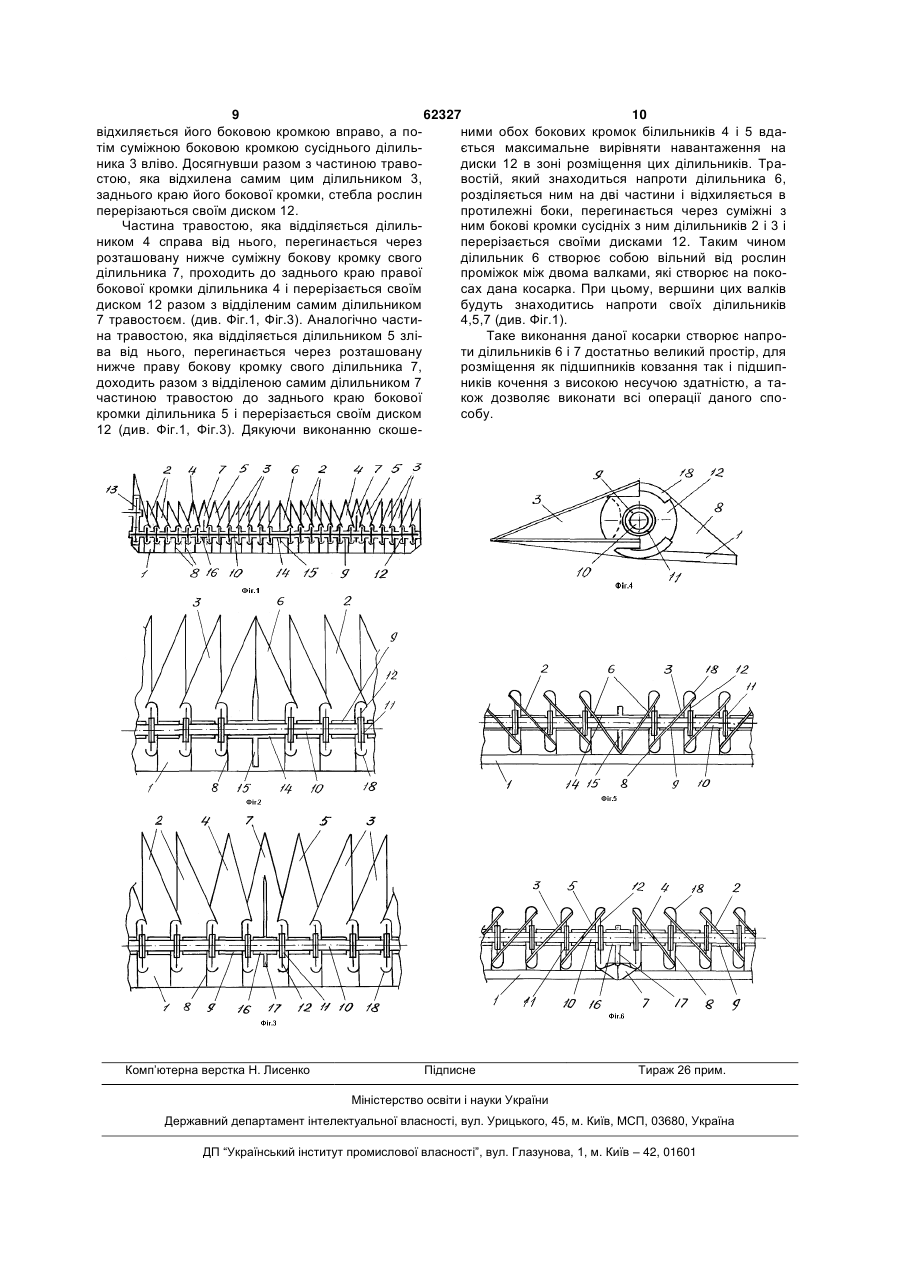

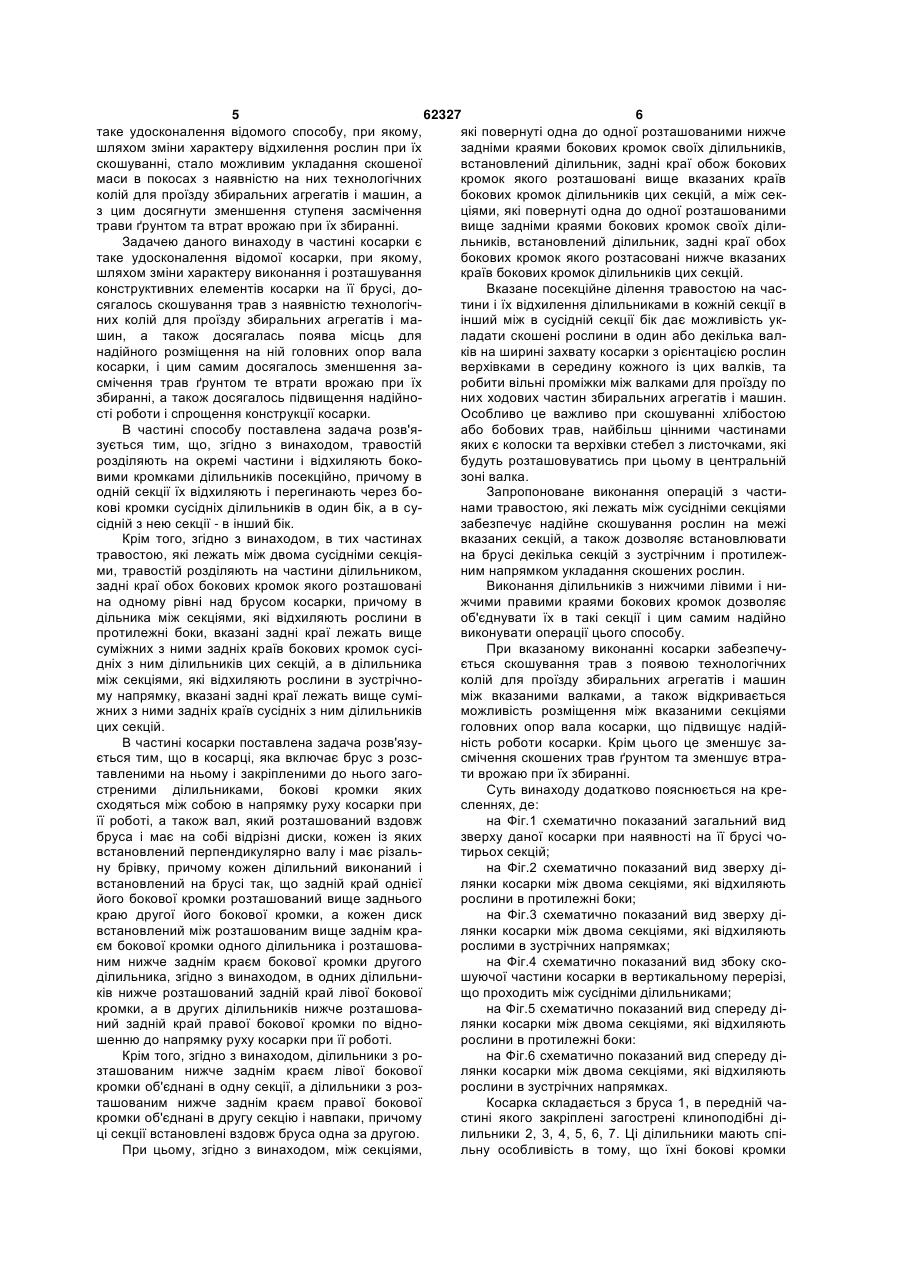

1. Спосіб скошування трав, в якому травостій, що підлягає скошуванню, розділяють при скошуванні на окремі частини шляхом проникнення в травостій розставлених певним кроком і закріплених на брусі косарки загострених пасивних подільників, бокові кромки яких сходяться між собою в напрямку руху косарки при її роботі, відхиляють боковими кромками подільників ці частини травостою рослин поперечно до напрямку руху косарки і перерізають рослини в кожній із цих частин різальною брівкою свого відрізного диска при його обертанні і проникненні в травостій, при цьому кожен диск встановлений перпендикулярно валу, розташованому вздовж бруса косарки, а стебла рослин в кожній із цих частин відхиляють боковою кромкою свого подільника, задній кінець якої розташований вище заднього кінця суміжної бокової кромки сусіднього подільника, через яку перегинають стебла рослин в кожній із цих частин до розташування надземних їх частин по інший бік від свого диска і перетину з площинами, між якими перебуває різальна брівка диска при його обертанні під час роботи косарки, який відрізняється тим, що травостій розділяють на окремі частини і відхиляють боковими кромками подільників посекційно, причому в одній секції їх відхиляють і перегинають через бокові кромки сусідніх подільників в один бік, а в сусідній з нею секції - в інший бік. 2. Спосіб скошування трав за п. 1, який відрізняється тим, що в тих частинах травостою, які лежать між двома сусідніми секціями, травостій розділяють на частини подільником, задні краї обох бокових кромок якого розташовані на одному рівні над брусом косарки, причому у подільника між секціями, які відхиляють рослини в протилежні 2 (19) 1 3 Винахід відноситься до галузі механізації сільського господарства і може бути використаний в способах і засобах для скошування травостою рослин. Відомий спосіб скошування травостою рослин, в якому травостій що підлягає скошуванню, розділяють при скошуванні на окремі частини, шляхом проникнення в травостій загострених пасивних ділильників, бокові кромки яких сходяться між собою в напрямку руху косарки при її роботі, одночасно з цим стебла рослин в кожній їх частині відхиляють цими ділильниками поперечно до напрямку руху косарки і перерізають різальною брівкою свого відрізного диска при його обертанні і проникненні в травостій. При цьому диск встановлений перпендикулярно його валу, розташованому вздовж бруса косарки [Режущий аппарат. А.с. СССР №1664186 А01Д34/15, 28.07.91., Бюл. №27]. Відома косарка для здійснення цього способу скошування, яка включає поперечний до напрямку руху косарки горизонтальний брус з закріпленими на ньому загостреними ділильниками у вигляді пальців, бокові кромки яких сходяться між собою в напрямку руху косарки при її роботі, а також встановлений вздовж бруса вал з відрізними дисками, які встановлені перпендикулярно валу і мають на собі різальні брівки [див. Режущий аппарат. А.с. СССР №1664156 А01Д34/13, 23.07.91., Бюл. №27]. Скошування рослин проходить тут за рахунок їх заклинювання між боковою брівкою ділильника і різальною брівкою клиноподібних різальних елементів, встановлених на кожному диску по одному з кожного боку диска перпендикулярно його поверхні, і їх перерізання цими брівками при обертанні диска. Оскільки процес скошування рослин проходить в цьому разі при рівномірному обертанні дисків, виключаються знакоперемінні ударні навантаження на привод косарки, як це має місце в відомих сегментно-пальцевих косарках а нерівномірним рухом їх ножів. Однак з цього способу і косарці для його здійснення с суттєві недоліки. По-перше, задіяне в способі і косарці поперечне до напрямку руху косарки перерізання стебел клиноподібними різальними елементами, призводить до відбивання ними рослин при підвищених швидкостях руху косарки, що веде до неякісного скошування рослин, а також їх підминання її елементами, зменшення надійності протікання робочого процесу те збільшення енерговитрат на скошування рослин. Частина цих недоліків відсутня в способі, в якому травостій, що відлягає скошуванню, розділяють при сковуванні на окремі частини, шляхом проникнення в травостій розставлених з певним кроком і закріплених на брусі косарки загострених пасивник ділильників, бокові кромки яких сходяться між собою в напрямку руху косарки при її роботі, відхиляють боковими кромками ділильників ці частики травостою рослин поперечно до напрямку руху косарки і перерізають рослини в кожній із цих частий різальною брівкою свого відрізного диска при його обертанні і проникненні в травостій, при цьому кожен диск встановлений перпендикулярно 62327 4 валу, розташованому вздовж бруса косарки, а стебла рослий в кожній із цих частий відхиляють бойовою кромкою свого ділильника, задній край якої розташований вище заднього краю суміжної бокової кромки сусіднього ділильника, через яку перегинають стебла рослим в кожній із цих частим до розташування надземних їх частин по інший бік від свого диска і перетину з площинами, між якими перебуває різальна брівка диска при його обертанні під час роботи косарки [Спосіб сковування і косарка Смаглія. Патент України №62091 А01Д33/00,34/13,34/17, 16.12.02., Бюл. №12]. Причому, перерізання рослин при їх скошуванні виконується в цьому способі під кутом до поздовжніх осей їхніх стебел, шляхом їх відхилення до перетину з площинами відрізних дисків, виконаних у вигляді дискових пил. Це ж стосується і косарки для здійснення цього способу, яка включає брус з розставленими на ньому і закріпленими до нього загостреними ділильниками, бокові кромки яких сходяться між собою в напрямку руху косарки при її роботі, а також вал, який розташований вздовж бруса і має на собі відрізні диски, кожен із яких встановлений перпендикулярно валу і має різальну брівку, причому кожен ділильник виконаний і встановлений на брусі так, що задній край однієї його бокової кромки розташований вище заднього краю другої його бокової кромки, а кожен диск встановлений між розташованим вище заднім краєм бокової кромки одного ділильника і розташованим нижче заднім краєм бокової кромки другого ділильника [див. Спосіб скошування і косарка Смаглія. Патент України №52091 А01Д33/00,34/13,34/17, 16.12.02. Бюл. №12]. Вказані операції даного способу а також конструктивні особливості косарки для його здійснення дозволяють забезпечити організовану подачу всіх стебел рослин на різальні брівки відрізних дисків і перерізання стебел під кутом до поздовжньої їх осі, що підвищує надійність робочого процесу та зменшує його енергоємкість. Однак і з цього способу і косарки для його здійснення є суттєві недоліки. По-перше, передбачене в цьому способі одностороннє відхилення і укладання скошених стебел в один бік поперечно напрямку руху косарки при її роботі веде до суцільного встилання скошеною масою поверхні всього покосу, в результаті чого при наступних операціях а також і при самому сковуванню трав збиральний агрегат змушений рухатись своїми ходовими частинами по скошеній траві, що веде до її засмічення ґрунтом, а також до втрати деякої частини врожаю. Особливо це стосується скошуванню посівів зернових злаків, при якому проходження ходових частин машин по скошеній масі є просто неприпустимим. По-друге, в косарці для здійснення цього способу в цьому випадку відсутні місця для надійного розташування на них головних опор, на яких міг би надійно утримуватись і обертатись вал косарки. Це зменшує надійність конструкції косарки, та ускладнює її конструктивне виконання в цілому. Задачею даного винаходу в частині способу є 5 62327 6 таке удосконалення відомого способу, при якому, які повернуті одна до одної розташованими нижче шляхом зміни характеру відхилення рослин при їх задніми краями бокових кромок своїх ділильників, скошуванні, стало можливим укладання скошеної встановлений ділильник, задні краї обож бокових маси в покосах з наявністю на них технологічних кромок якого розташовані вище вказаних країв колій для проїзду збиральних агрегатів і машин, а бокових кромок ділильників цих секцій, а між секз цим досягнути зменшення ступеня засмічення ціями, які повернуті одна до одної розташованими трави ґрунтом та втрат врожаю при їх збиранні. вище задніми краями бокових кромок своїх ділиЗадачею даного винаходу в частині косарки є льників, встановлений ділильник, задні краї обох таке удосконалення відомої косарки, при якому, бокових кромок якого розтасовані нижче вказаних шляхом зміни характеру виконання і розташування країв бокових кромок ділильників цих секцій. конструктивних елементів косарки на її брусі, доВказане посекційне ділення травостою на чассягалось скошування трав з наявністю технологічтини і їх відхилення ділильниками в кожній секції в них колій для проїзду збиральних агрегатів і маінший між в сусідній секції бік дає можливість укшин, а також досягалась поява місць для ладати скошені рослини в один або декілька валнадійного розміщення на ній головних опор вала ків на ширині захвату косарки з орієнтацією рослин косарки, і цим самим досягалось зменшення заверхівками в середину кожного із цих валків, та смічення трав ґрунтом те втрати врожаю при їх робити вільні проміжки між валками для проїзду по збиранні, а також досягалось підвищення надійноних ходових частин збиральних агрегатів і машин. сті роботи і спрощення конструкції косарки. Особливо це важливо при скошуванні хлібостою В частині способу поставлена задача розв'яабо бобових трав, найбільш цінними частинами зується тим, що, згідно з винаходом, травостій яких є колоски та верхівки стебел з листочками, які розділяють на окремі частини і відхиляють бокобудуть розташовуватись при цьому в центральній вими кромками ділильників посекційно, причому в зоні валка. одній секції їх відхиляють і перегинають через боЗапропоноване виконання операцій з частикові кромки сусідніх ділильників в один бік, а в сунами травостою, які лежать між сусідніми секціями сідній з нею секції - в інший бік. забезпечує надійне скошування рослин на межі Крім того, згідно з винаходом, в тих частинах вказаних секцій, а також дозволяє встановлювати травостою, які лежать між двома сусідніми секціяна брусі декілька секцій з зустрічним і протилежми, травостій розділяють на частини ділильником, ним напрямком укладання скошених рослин. задні краї обох бокових кромок якого розташовані Виконання ділильників з нижчими лівими і нина одному рівні над брусом косарки, причому в жчими правими краями бокових кромок дозволяє дільника між секціями, які відхиляють рослини в об'єднувати їх в такі секції і цим самим надійно протилежні боки, вказані задні краї лежать вище виконувати операції цього способу. суміжних з ними задніх країв бокових кромок сусіПри вказаному виконанні косарки забезпечудніх з ним ділильників цих секцій, а в ділильника ється скошування трав з появою технологічних між секціями, які відхиляють рослини в зустрічноколій для проїзду збиральних агрегатів і машин му напрямку, вказані задні краї лежать вище суміміж вказаними валками, а також відкривається жних з ними задніх країв сусідніх з ним ділильників можливість розміщення між вказаними секціями цих секцій. головних опор вала косарки, що підвищує надійВ частині косарки поставлена задача розв'язуність роботи косарки. Крім цього це зменшує зається тим, що в косарці, яка включає брус з розссмічення скошених трав ґрунтом та зменшує втратавленими на ньому і закріпленими до нього заготи врожаю при їх збиранні. стреними ділильниками, бокові кромки яких Суть винаходу додатково пояснюється на кресходяться між собою в напрямку руху косарки при сленнях, де: її роботі, а також вал, який розташований вздовж на Фіг.1 схематично показаний загальний вид бруса і має на собі відрізні диски, кожен із яких зверху даної косарки при наявності на її брусі човстановлений перпендикулярно валу і має різальтирьох секцій; ну брівку, причому кожен ділильний виконаний і на Фіг.2 схематично показаний вид зверху дівстановлений на брусі так, що задній край однієї лянки косарки між двома секціями, які відхиляють його бокової кромки розташований вище заднього рослини в протилежні боки; краю другої його бокової кромки, a кожен диск на Фіг.3 схематично показаний вид зверху дівстановлений між розташованим вище заднім кралянки косарки між двома секціями, які відхиляють єм бокової кромки одного ділильника і розташоварослими в зустрічних напрямках; ним нижче заднім краєм бокової кромки другого на Фіг.4 схематично показаний вид збоку скоділильника, згідно з винаходом, в одних ділильнишуючої частини косарки в вертикальному перерізі, ків нижче розташований задній край лівої бокової що проходить між сусідніми ділильниками; кромки, а в других ділильників нижче розташована Фіг.5 схематично показаний вид спереду діний задній край правої бокової кромки по віднолянки косарки між двома секціями, які відхиляють шенню до напрямку руху косарки при її роботі. рослини в протилежні боки: Крім того, згідно з винаходом, ділильники з рона Фіг.6 схематично показаний вид спереду дізташованим нижче заднім краєм лівої бокової лянки косарки між двома секціями, які відхиляють кромки об'єднані в одну секції, а ділильники з розрослини в зустрічних напрямках. ташованим нижче заднім краєм правої бокової Косарка складається з бруса 1, в передній чакромки об'єднані в другу секцію і навпаки, причому стині якого закріплені загострені клиноподібні діці секції встановлені вздовж бруса одна за другою. лильники 2, 3, 4, 5, 6, 7. Ці ділильники мають спіПри цьому, згідно з винаходом, між секціями, льну особливість в тому, що їхні бокові кромки 7 62327 8 сходяться між собою в напрямку руху косарки при диск 12 охоплений кожухом 18, в передній і задній її роботі (Фіг.1, Фіг.2, Фіг.3, Фіг.4, Фіг.5, Фіг.6). При частинах якого э вирізи для контактування рослин цьому, в кожного з ділильників 2 ліва бокова кромз диском 12 і вивільнення кожуха від рослинних ка розташована в напрямку руху косарки при її залишків (Фіг.4). роботі, а права бокова кромка виконана скошеною Даний спосіб скошування здійснюється цією до цього напрямку. В цих ділильників задній край косаркою наступним чином. Перед роботою косарправої бокової кромки розташований над балкою 1 ку навішують на навіску трактора, а його вал відвище заднього краю його лівої бокової кромки і бору потужності з'єднують з вхідним валом редуквстановлений над заднім краєм лівої бокової кротора 13 косарки. При цьому вал 10 з відрізними мки сусіднього ділильника. лисками 12 обертається вихідним валом редуктоУ ділильників 3, наоборот, права бокова кромра 13 так, що нижні точки дисків 12 рухаються в ка розташована в напрямку руху косарки при її напрямку руху косарки, куди направлені передні роботі, а ліва - скошена до цього напрямку. При загострені кінці всіх ділильників. При русі косарки цьому задній край лівої бокової кромки кожного вперед в напрямку травостою рослин, які підлягаділильника 3 встановлений над заднім краєм прають скошуванню, передні кінці ділильників пронивої бокової кромки сусіднього ділильника, оскільки кають в цей травостій і розділяють його на частив кожного із них задній край лівої бокової кромки ни, кожна з яких знаходиться при цьому між двома розташований вище заднього краю правої його сусідніми ділильниками. Ковзаючись по бокових бокової кромки. кромках своїх ділильників, рослини в кожній частиДілильними 2 об'єднуються по кілька штук в ні травостою відхиляються скошеною боковою окремі секції, в кожній із яких крайній правий діликромкою свого ділильника поперечно до напрямку льник 4 виконаний з обома скошеними боковими руху косарки. Причому, в кожній із секцій рослини кромками (Фіг.1. Фіг.3). Ділильними 3 також об'єдвідхиляються в своєму напрямку. В секціях, які нуються по кілька штук в свої секції, в кожній із створені ділильниками 2 і 4, стебла рослин будуть яких крайній лівий ділильник 5 виконаний з двома відхилені вправо, а в секціях із ділильників 3 і 5 скошеними боковими кромками. Ці секції чередувліво. Ділильники 6 і 7 відхиляють стебла рослин в ються на брусі одне за другою (Фіг.1). протилежні боки відповідно до рівня розташування Між цими секціями, де вони повернуті одна до їхніх бокових кромок. При досягненні рослинами одної нижчими краями бокових кромок крайніх розташованих вище задніх країв своїх ділильників своїх ділильників 2 і 3, встановлений ділильник 6, рослини відхиляються настільки, що стануть переобидва краї бокових кромок якого розташовані гинатись через задній край розташованої нижче вище повернутих до них країв бокових кромок субокової кромки своїх сусідніх ділильників. При сідніх з ним ділильників 2,3 і встановлені над ними цьому прикореневі частини стебел залишаться по (Фіг.1, Фіг.2). При цьому, обидві бокові кромки діодин бік від свого відрізного диска 12, а надземна лильника 6 виконані скошеними до напрямку руху їх частина по один бік від кожного цього диска. косарки при її роботі. Перетинаючи собою площини, між якими перебуМіж секціями, де вони повернуті одна до одної вають різальні брівки свого відрізного диска при вищими краями бокових кромок своїх крайніх лічироботі косарки, стебла рослин перерізаються нильників 4 і 5, встановлений ділильник 7, обидві ми. Під дією сил тертя по боковій стінці свого дискраї бокових кромок якого розташовані нижче вкака 12 вони перевалюються через вал 10 косарки і заних країв ділильників 4,5 і встановлені під ними через вільні проміжки між сусідніми ділильниками (Фіг.1, Фіг.3). При цьому, обидві бокові кромки діпадають на поверхню поля за косаркою. Рослинні лильним 7 виконані скошеними по відношенню до залишки, які залишились в кожусі 18, вносяться напрямку руху косарки при її роботі. дисками 12 до вирізів в задніх частинах кожного На брусі 1 встановлені стояки 8, на яких закрікожуха і вивантажуються на поверхню поля. Приплені втулки 9. Через втулки 9 проходить вал 10, кореневі частини скошених рослин підминаються на якому виконані ступиці 11. До них прикріплені брусом 1 і проходять під ним за косарку. При цьовиконані у вигляді дискових пил відрізні диски 12, му вал 10 підтримується своїми кінцями на крайніх що мають різальну брівку на їх зовнішньому коловтулках 9, а на проміжку між ними - підшипниками вому периметру. Кожен диск 12 встановлений так, ковзання 14 і 16, які стояками 15 і 17 опираються що суміжний в ним задній край бокової кромки в на брус 1. При перевантаженнях вал 10 буде часткожного з двох сусідніх дільників знаходиться по ково прогинатись і додатково підтримуватись і один бік диска, а сам ділильник по інший бік цього проміжними втулками 9, з якими в нього є деяка ж диска (Фіг.1, Фіг.2, Фіг.3, Фіг.5, Фіг.6). Вал 10 прощілина. Це дозволяє йому вільно обертатись в них ходить через всю ширину захвата косарки вздовж при звичайних навантаженнях в умовах деформабруса 1 і зв'язаний з вихідним валом редуктора 13 ції бруса 1 на нерівному рельєфі поля. Диски 12 (Фіг.1). При цьому, крайня ліва і права втулки 9 на утримуються на валу 10 ступицями 11. кінцях зала 10 виконані у вигляді підшипників ковЧастина травостою, яка розташована напроти зання, а проміжні втулки 9 можуть бути виконані зі свого ділильника 4 зліва від нього, відхиляється щілиною до вала 10. На проміжку між крайніми ним вліво, а при контактуванні зі стеблами рослин, втулками 9 вал 10 головним підшипником ковзанякі відділені сусіднім з ним ділильником 2, відхиня 14 опирається через несучий стояк 15 на балку ляється разом з ними цим білильником 2 вправо, 1. Між підшипником ковзання 14 і крайніми втулперегинається через ліву бокову кромку ділильниками 9 вал 10 підтримується підшипниками ковка 4 і при досягненні заднього її краю перерізаєтьзання 16, кожен із яких стояками 17 на ділильнися своїм диском 12. Так само частина травостою, ках 7 опирається на брус 1. Зверху і знизу кожен яка розташована справа від свого ділильника 5, 9 62327 10 відхиляється його боковою кромкою вправо, а поними обох бокових кромок білильників 4 і 5 вдатім суміжною боковою кромкою сусіднього ділильється максимальне вирівняти навантаження на ника 3 вліво. Досягнувши разом з частиною траводиски 12 в зоні розміщення цих ділильників. Трастою, яка відхилена самим цим ділильником 3, востій, який знаходиться напроти ділильника 6, заднього краю його бокової кромки, стебла рослин розділяється ним на дві частини і відхиляється в перерізаються своїм диском 12. протилежні боки, перегинається через суміжні з Частина травостою, яка відділяється ділильним бокові кромки сусідніх з ним ділильників 2 і 3 і ником 4 справа від нього, перегинається через перерізається своїми дисками 12. Таким чином розташовану нижче суміжну бокову кромку свого ділильник 6 створює собою вільний від рослин ділильника 7, проходить до заднього краю правої проміжок між двома валками, які створює на покобокової кромки ділильника 4 і перерізається своїм сах дана косарка. При цьому, вершини цих валків диском 12 разом з відділеним самим ділильником будуть знаходитись напроти своїх ділильників 7 травостоєм. (див. Фіг.1, Фіг.3). Аналогічно части4,5,7 (див. Фіг.1). на травостою, яка відділяється ділильником 5 зліТаке виконання даної косарки створює напрова від нього, перегинається через розташовану ти ділильників 6 і 7 достатньо великий простір, для нижче праву бокову кромку свого ділильника 7, розміщення як підшипників ковзання так і підшипдоходить разом з відділеною самим ділильником 7 ників кочення з високою несучою здатністю, а тачастиною травостою до заднього краю бокової кож дозволяє виконати всі операції даного спокромки ділильника 5 і перерізається своїм диском собу. 12 (див. Фіг.1, Фіг.3). Дякуючи виконанню скоше Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
